Как поменять радиатор печки ваз-21099 своими руками

Выбор

Выбирая новый радиатор для печки своего ВАЗ 2109, следует понимать, чего именно вы хотите добиться и каким бюджетом при этом располагаете.

Сегодня на выбор потребителям предлагается два типа агрегатов.

Тип радиатора

Особенности

Относительно недорогой вариант радиатора, который характеризуется высокими показателями теплопроводности. Однако такое устройство не подлежит ремонту, в чем выражается главный его недостаток

Но на практике ремонт проводят не так часто, потому мало кто обращает внимание на этот минус

При необходимости и обнаружении течи медный радиатор поддается ремонту — пайке. Показатели теплопроводности несколько выше, если сравнивать с алюминиевыми аналогами. Но при этом цена достаточно высока — как на ремонт, так и на сам радиатор

Из-за нерентабельности и высокой стоимости большинство владельцев ВАЗ 2109 выбирают алюминиевые радиаторы. Но здесь все зависит от ваших личных решений и предпочтений. При активной эксплуатации автомобиля в условиях суровой зимы медный радиатор вполне себя оправдывает.

Инструкция по замене

В большинстве случаев причина кроется именно в радиаторном устройстве, поэтому ниже мы расскажем о том, как осуществляется замена радиатора отопителя ВАЗ 2109.

Как поменять узел на машинах с высокой или низкой панелью, читайте далее:

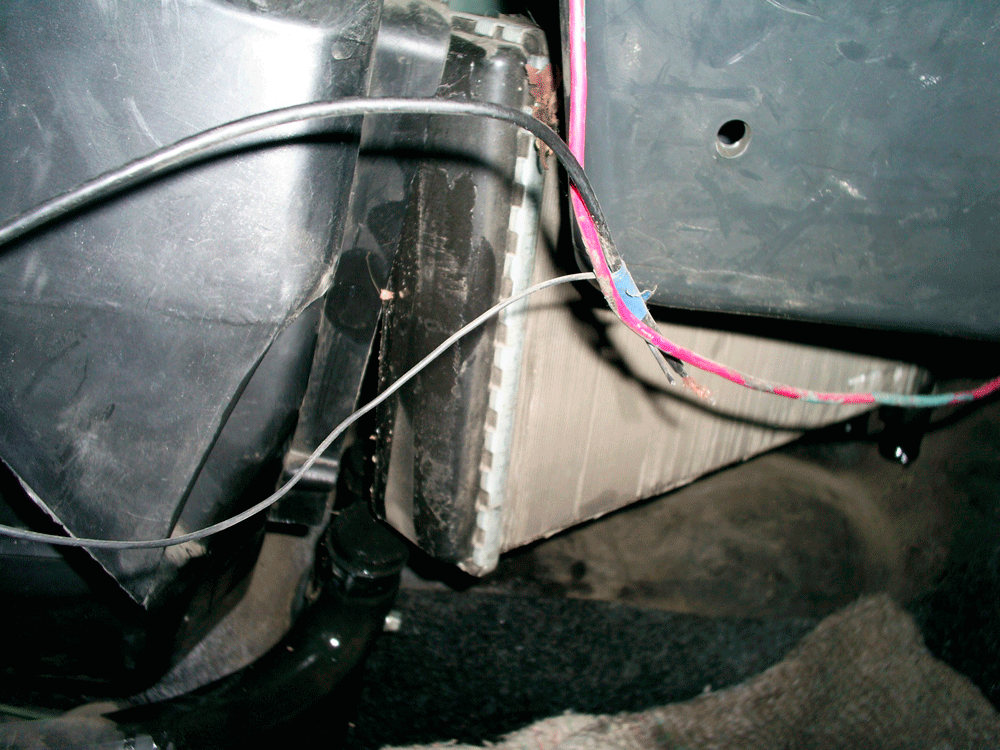

1. Само устройство находится в ногах у пассажира, под бардачком. Процедура замены будет идентичной для автомобилей с высокой и низкой панелью, только в первом случае вам придется произвести демонтаж пассажирского сиденья. Сняв кресло, справа вы можете заметить винты, фиксирующий панель, их нужно выкрутить. Саму панель нужно незначительно подтянуть на себя, в появившуюся щель вставьте какой-то распор, к примеру, деревянный брус.
2. Закрутите полностью кран, а под возможные места протечки охлаждающей жидкости следует подложить ветошь.
3. Затем откройте моторный отсек и открутите крышку на радиаторном устройстве. Последний агрегат расположен между вещевым ящиком, а также нижней полкой под ним. Шаги, которые вам предстоит выполнить далее, необходимо выполнить максимально быстро, в противном случае охлаждающая жидкость может разлиться. Магистрали, которые идут от радиаторного устройства, необходимо закрыть, для этого потребуются заглушки. Через отведенную центральную консоль просуньте руку, отсоедините нижнюю магистраль и как можно быстрее заткните отверстие заглушкой.
4. Аналогичные действия повторите с верхним шлангом.
5. Снятие радиатора осуществляется после того, как весь расходный материал будет слит. Производится установка нового устройства.

Некоторые автовладельцы считают, что если на центральной консоли в районе отопителя пропадает подсветка, это связано с работой печки. Помните о том, что подсветка печки никак не связана с работой агрегата в целом, так что если пропала именно подсветка, необходимо найти обрыв в цепи и устранить его.

Извините, в настоящее время нет доступных опросов.

Ход работы

1. Снимите нижнюю консоль, которая идёт от рычажков регуляторов обогрева салона к кожуху КПП.
2. Отодвиньте оба передних посадочных места по максимуму назад. Если кроме радиатора отопителя вы хотите также заменить кран, тогда вам потребуется снять пластиковые накладки с порогов и задрать ковролин.
3. Подпилите журнальную полку под бардачком с одной стороны, обратно её можно будет прикрутить при помощи саморезов.
4. После чего вы увидите, что можно беспрепятственно снять деталь в получившуюся щель без проблем.
5. Перекройте кран отопителя и подготовьте пробки, которые будете использовать в качестве затычек и ёмкость под остатки охлаждающей жидкости, чтобы не дать разлиться остаткам тосола, которые скопились в самом радиаторе.
6. Открутите по три болтика с каждой стороны радиатора.
7. Ослабьте только те хомуты, которые подходят непосредственно к радиатору, но не стягивайте их.
8. Теперь самое сложное — нужно слить остатки тосола из радиатора. Во избежание проливания ОЖ на пол подстелите под кран, в ноги переднему пассажиру, и под радиатор влагонепроницаемые коврики или старую ткань.
9. Сдёрните патрубки с радиатора, первым снимается нижний, который располагается внизу на кране, он перекрыт. Подставьте ёмкость и слейте ОЖ из радиатора. Пробку держите наготове. Жидкости может вытечь около литра. Возможно вам потребуется несколько раз сливать жидкость, поэтому, скорее всего, придётся пробкой затыкать патрубок.
10. Снимите отводящий патрубок от радиатора, но не опускайте его вниз, так как из него может политься ОЖ, держите его на уровне крепления к радиатору. Сливать жидкость не нужно, достаточно просто заткнуть патрубок пробкой.
11. Теперь можно вытаскивать сам радиатор.
12. Замените его новым.
13. Воткните верхний отводящий патрубок.
14. Затем нижний.
15. Затяните хомуты.
16. При необходимости удалите воздушную пробку.

Устройство отопителя ВАЗ 2109

Отопитель ВАЗ 2109 выполнен по классической схеме, без дополнительных рециркуляционных рукавов и электроники. Состоит он из радиатора, двигателя отопителя, нагнетателя воздуха, приемного воздуховода и воздуховодов салонных с дефлекторами. Работа двигателя регулируется рукояткой на панели, где также есть возможность регулировки количества наружного подаваемого воздуха и возможность распределения потока теплого воздуха по контурам воздуховодов.

Чаще всего из строя выходят патрубки радиатора отопителя и сам радиатор. Сигналом к его замене может служить течь антифриза в салоне, но это еще не однозначный приговор. Вполне возможно, что виной всему стали патрубки. они имеют неприятное свойство протекать в самый неподходящий момент, когда за окном 25 градусов мороза. Но не только течи могут стать причиной плохой работы печки. Перед тем, как снять радиатор печки ВАЗ 2109, стоит проверить приемный воздуховод и убедиться в отсутствии мусора и пыли. В автомобиле отсутствует салонный фильтр как таковой, поэтому проникнуть в воздуховод может все, что угодно. В этом случае будет недостаточный напор воздуха, отопление будет работать неэффективно.

Пошаговый процесс замены радиатора печки

Итак, как же производить замену радиатора на примере автомобиля ВАЗ-2109? Проведение работ возможно двумя методами – со съемом приборной панели и без демонтажа приборки.

Первый вариант предполагает более легкий процесс, который займет около 6 часов по времени. Во втором все будет несколько сложнее, но затраченное время не превысит двух часов. Здесь быстро или легко – решать вам. Мы расскажем о том, как произвести замену без разбора приборной панели автомобиля.

Для начала подготовьте следующие инструменты:

• две отвертки – накрест и плоская;
• трещотка с набором головок;
• любая емкость объемом до 8 л, чтобы можно было слить охлаждающую жидкость;
• резиновые перчатки, чтобы не получить химический ожог;
• гаечные ключи.

Работы рекомендуется выполнять в гараже со смотровой ямой.

После того как все подготовлено, можно начинать замену радиатора печки на автомобиле ВАЗ-2109. Следуя нашим рекомендациям, процесс покажется не таким уж и сложным.

1. Наденьте перчатки, залезьте в смотровую яму. Открутите крышку радиатора, слейте жидкость в емкость. Чтобы упростить процесс, возьмите шланг длиной 1 м и диаметром 1 см.
2. После того как вся жидкость сольется, на глаз должно получиться около двух литров, необходимо слить охлаждающую жидкость системы охлаждения двигателя. Для этого достаточно найти соответствующую пробку на моторе и сделать все аналогично действиям с радиатором. Откручивание кнопки осуществляется при помощи ключа диаметром 17 мм.
3. На следующем шаге опускаются патрубки хомутов, и сливаются остатки тосола из системы отопления. Для этого из салона необходимо добраться до этих узлов и провести данную процедуру. Легче это сделать из переднего пассажирского места.
4. Слив весь тосол, переходите к демонтажу радиатора. В первую очередь выкручивайте шурупы, которые удерживают переднюю панель.
5. Следующим шагом выкрутите шуруп на задней стенке бардачка и шуруп, размещенный рядом с боковым пассажирским зеркалом заднего вида.
6. Как только все шурупы выкручены, передняя панель должна свободно двигаться вверх/низ. Для упрощения работы поднимите ее вверх до максимума и подложите под нее брусок размером 7 см.
7. Разместитесь спиной на коврике пассажирского места и открутите 3 шурупа, которые удерживают печку и демонтируйте ее.
8. На этом этапе оклейте новый радиатор резинкой и поставьте на место. Перед установкой не забудьте почистить этот участок.
9. Завершающий шаг: соберите всю систему в обратном порядке. Это уже не должно вызвать дополнительных трудностей.

Как только все работы завершены, залейте в систему тосол (охлаждающую жидкость). Желательно заливать свежую жидкость, но можно взять и ту, которую сливали. Заливайте до уровня «max» на расширительном бачке. После этого заведите двигатель примерно на 15 минут, впоследствии долейте еще жидкости.

На этом процесс замены радиатора печки в автомобиле ВАЗ-2109 завершен.

Замена радиатора печки 2109 без снятия панели

Инструкция говорит о том, что необходимо снимать всю переднюю панель, независимо от того, высокая панель установлена, или низкая. Ничем подобным заниматься мы, конечно, не станем. Если в автомобиле стоит высокая панель, достаточно просто открутить все винты, которые крепят ее к моторному щитку и силовым элементам кузова.

Самому не справиться, поэтому нужен или помощник, или полено подходящего размера. Оно (он) удерживает панель на таком расстоянии от моторного щитка, что как раз проходит радиатор, предварительно отсоединенный от патрубков.

Радиатор проходит между перчаточной полкой и бардачком, а вся операция занимает не более часа.

Поэтому на всякий случай держите в гараже пару поленьев подходящего размера и хороший радиатор печки. Не мерзните в салоне, удачных и теплых путешествий зимой!

Определяем неисправности

Выявляем неисправность радиатора. Первым сигналом на то, что присутствует неисправность, является частое заливание тосола в бачок. В данной ситуации нельзя сказать точно, что проблема кроется именно в радиаторе. Виновниками могут быть патрубки или кран отопительной системы. Для изоляции варианта с краном достаточно проверить салон машины на неприятный запах и капли тосола на напольном покрытии. Если таковых нет, дело точно не в кране. Чтобы определить состояние патрубков, получите к ним доступ, чтобы визуально осмотреть. Таким образом вы поймете, протекают они или нет.

Если проблем как таковых нет – загвоздка кроется именно в радиаторе. Решать проблему необходимо достаточно оперативно, так как тосол может попасть в салон и испортить ковролиновое покрытие.

Подбор детали

Перед заменой первым делом необходимо подобрать радиатор и купить его. На рынке сегодня доступны алюминиевые и медные радиаторы.

Алюминиевые обладают следующими особенностями:

• низкая цена;
• высокая теплопроводность;
• при поломке ремонт невозможен.

Медные радиаторы характеризуются следующим образом:

• в отличие от алюминиевых аналогов, показатель теплопроводности выше;
• при течи всегда можно запаять деталь;
• стоимость несколько выше от алюминиевых аналогов;
• цена ремонта также не отличается дешевизной.

Высокая цена на медные радиаторы, а также низкий спрос делает медные радиаторы редкой деталью, которую не всегда можно найти в магазинах (выпуском занимается незначительное количество производителей).

Какой выбрать – решать только вам. В данной статье вы узнаете только информацию для размышлений, на основе которой можно сделать осознанный выбор. Главное, что стоит отметить – не покупайте окрашенные радиаторы.
