Снятие и установка электродвигателя отопителя ford focus 2 2005-2008

Что такое вентилятор печки

Автомобильный отопитель, который в народе называют печкой, предназначен для выполнения простой и одновременно важной функции — обогрева салона. Кроме этого, устройство помогает устранять запотевание стёкол в холодную и сырую погоду

При нормальной работе системы отопления в салоне «девятки» должна поддерживаться температура +20 ˚С при тех же показателях за бортом, но только со знаком минус. В ногах при максимальном режиме обогрева значение должно поддерживаться на уровне +25 ˚С. Одним из важных узлов печки, помимо радиатора, является вентилятор. Назначение этого устройства, его неисправности и ремонт следует рассмотреть более детально.

Назначение устройства

Назначение моторчика заключается в повышении эффективности системы отопления и циркуляции воздуха в салоне автомобиля. Его работа основывается на заборе воздуха снаружи и его последующей подаче в салон через радиатор. В результате прохождения воздушного потока через теплообменник воздух в салон попадает уже прогретым.

Схема работы отопителя: а — ВАЗ 2108; б — ВАЗ -2108–01: 1- рабочее колесо вентилятора; 2 — воздуховод обогрева ветрового стекла; 3 — заслонка обогрева ветрового стекла; 4 — заслонка обогрева ног водителя; 5 — заслонка центрального сопла; 6 — центральное сопло; 7- радиатор; 8 — заслонка управления отопителем; 9 — окно обогрева ног водителя; 10 — воздуховод внутренней вентиляции

Где расположен моторчик на ВАЗ 2108/09

Моторчик печки на ВАЗ 2108/09 установлен в нише моторного отсека перед лобовым стеклом, что кардинально отличается от конструкции отопителя классических «Жигулей», у которых вентилятор установлен в салоне. Узел представляет собой электродвигатель с насаженной на него крыльчаткой, посредством которой воздух нагнетается в салон.

Моторчик печки Форд. как снять, поствить мотор печки на Ford C-Max

Отказ в работе климатического оборудования всегда сопровождается своего рода дискомфортом для владельцев автомобилей Форд

И неважно, в какое время года это случается. Зимой водитель и пассажиры будут мерзнуть в холодном салоне, а летом исходить от невыносимой жары

Сегодняшняя публикации посвящена владельцам автомобилей Ford C-Max, которые столкнулись с проблемой отказа мотора печки. О том, как снять его для замены или ремонта и пойдет речь в этой статье.

Важно знать, что работы по снятию мотора печки на Ford C-Max лучше проводить в теплом помещении или при плюсовой температуре окружающего воздуха

Инструкция по снятию моторчика печки Ford C-Max

  1. Со стороны переднего пассажира необходимо снять декоративный пластик, закрывающий обдув ног. Для этого его необходимо сначала аккуратно потянуть его правую часть и рассоединить две защелки.
  2. Теперь необходимо снять такой же декоративный пластик, но уже у ног водителя, потянув его левую часть и отсоединив две защелки.
  3. Следующим этапом по снятию моторчика печки будет демонтаж пластика в районе ручки переключения скоростей. Слева и справа откручиваем по одному саморезу, которые крепят пластик к трубе, и аккуратно тянем сначала справа, а затем слева пока не отойдут защелки. После этого снимаем защитный чехол ручки, потянув его нижнюю часть вверх, при этом также снимаем декоративную крышку. Под ней есть два самореза, откручиваем их и снимаем полностью защитный пластик, потянув его поочередно с одной, а затем с другой стороны.

Как снять, поставить мотор печки на Ford C-Max

После этого приступаем к снятию бардачка. Чтобы снять бардачок на Ford C-Max проделываем следующие операции:

Снизу возле трубы откручиваем саморезы крепящие петли бардачка
Теперь внутри бардачка откручиваем еще четыре самореза и один под снятым до этого пластиком (см. фото)

Внутри бардачка, с правой его стороны необходимо немного отвернуть уплотнитель и снять, потянув на себя, пластиковую крышку, на которой находится наклейка.
После этого можно вытягивать бардачок, предварительно отсоединив контакты подсветки
Внутри, после снятия бардачка видим механизм рециркуляции воздуха в салоне автомобиля. На моторчике отсоединяем разъем, который управляет этим механизмом.

Открутив три самореза, с помощью которых крепится устройство рециркуляции , после чего снимаем его.

Как снять, поставить мотор печки на Ford C-Max

С водительской стороны, также немного освобождаем уплотнитель дверей и снимаем небольшую пластиковую крышку с наклейкой, как и с правой стороны.
Откручиваем два самореза, которые крепят пластиковую основу разъема диагностики, после чего снимаем ее, потянув немного вверх и на себя.
Теперь глубоко под панелью (желательно подсветить фонариком) находим сам мотор печки, находим разъем, к которому идут черно-красный и зелено-оранжевый провода и отсоединяем его.

Как снять, поставить мотор печки на Ford C-Max

Ищем на моторчике (не далеко от снятого разъема) фиксирующую кнопку, нажимаем ее и проворачиваем его против часовой стрелки и со стороны переднего пассажира вынимаем двигатель наружу.

Теперь можно его почистить, перемонтировать или заменить на новый. Сборку производим в обратном снятию порядке

Важные моменты

Чтобы ремонт печки пошёл максимально быстро, а его результаты не разочаровали автовладельца, следует придерживаться приведённых ниже правил:

  • При снятии старого мотора его обязательно следует повернуть. Если этого не сделать, часть его крепления может сломаться и застрять в торпеде, точнее — в крепёжной скобе. И добраться до застрявшего фрагмента будет не так-то просто.
  • Затягивая крестовой отвёрткой крепёжные винты, нельзя прилагать слишком больших усилий: они мелкие, так что резьбу в их гнёздах легко сорвать.

Как показывает практика, замена мотора не представляет особой сложности даже для начинающего автолюбителя, если он хотя бы раз в жизни держал в руках гаечный ключ и отвёртку. Вся процедура занимает минут 40–50 максимум. Главное — не переусердствовать с затягиванием крепежа, и всё будет в порядке.

Последовательность и способы разборки

Чтобы выяснить и устранить неисправность, необходимо демонтировать мотор пылесоса. Перед тем, как разобрать модель LG, требуется внимательно ознакомиться с расположением крепящих элементов. Как правило, эта бытовая техника разбирается довольно просто, без приложения усилий, которые могут вызвать повреждение корпуса. Добравшись до мотора, производится отключение токопроводящих проводов и демонтаж.

Прежде всего, извлекаются щетки и щеткодержатели. Их крепление осуществляется винтами или пружинными зажимами. Операция производится при помощи тонкой отвертки. Затем снимается кожух, закрывающий крыльчатку. В некоторых моделях lg он завальцован и его освобождение осуществляется отгибом загнутых бортиков, в других легко освобождается осторожным постукиванием молотка.

После необходимо раскрутить гайку, фиксирующую крыльчатку. Это – самый трудный момент во всей процедуре. Гайка на якоре труднодоступна. Положение усугубляется тем, что ротор тяжело зафиксировать, доступ к этой части двигателя значительно затруднен.

Предлагается несколько способов решения проблемы.

Перед процедурой необходимо вооружиться накидным гаечным ключом на 12, который, в крайнем случае, заменяется рожковым или плоскогубцами.

Расклинивание

Для того чтобы якорь стал неподвижен, можно воспользоваться отверстиями, находящимися в торце мотора. Они скрыты под резиновым демпфером, который легко извлекается. В отверстие аккуратно вставляется тонкая отвертка, и вводится в зазор между ротором и статором, пока не расклинит их. Данный метод прост, но чреват повреждением обмотки, если придется прилагать значительные усилия для раскручивания гайки.

Бруски

Здесь понадобятся тиски. Бруски изготавливаются из дерева. Приблизительные размеры – 1Х1Х4 см. Для верности, с одного конца каждого бруска делается полукруглое углубление при помощи круглого напильника. Это позволит плотнее прижимать их к якорю и обеспечит надежное сцепление. Палочки вставляются в отверстия для щеткодержателей и упираются в медный токосъемник ротора. Вся конструкция зажимается тисками и обеспечивает уверенную фиксацию вала.

После проведения этой процедуры, гайка без проблем раскручивается при помощи ключа или плоскогубцев.

Проволока

Наиболее действенный и безопасный метод. Понадобится сантиметров 20 мягкой, изолированной проволоки, сечением до 2,5 мм. С ее помощью охватывается задняя часть якоря. Делается петля. Медленно проворачивая ротор по часовой стрелке, необходимо добиться равномерного укладывания проволоки на токосъемник, словно на барабан или катушку. Через несколько оборотов проволока заполнит пространство между валом и неподвижной частью мотора. Накинув ключ на гайку, производится развинчивание, которое сопровождается более плотным расклиниванием якоря. После снятия гайки, проволока извлекается.

Пропил

Способ более трудоемок и требует определенных навыков. В торце вала, где находится гайка, делается шлиц под отвертку. Аккуратный пропил можно получить с помощью гравера или даже обыкновенной дрели, зажав в ее губках алмазный диск.

После, вал фиксируется отверткой, вставленной в шлиц, а фиксирующая гайка легко откручивается при помощи рожкового ключа.

Ремонт печки

В большинстве случаев свист пески связан с неисправностью подшипников вала. Устраняется проблема заменой этой детали или электродвигателя полностью. В первом случае можно неплохо сэкономить, но придется разобрать двигатель, чтобы добраться до неисправного элемента. Замена же двигателя может обойтись недешево, хотя это и сэкономит время на ремонте.

Если принято решение заменять подшипник, то нужно выполнить следующие действия. Разбираем двигатель и снимаем лопасти, которые крепятся гайкой. Довольно часто открутить ее сразу не получается. Для упрощения процесса можно использовать теплую воду. Возможно, для крепежа лопастей использовался клей и его нужно немного размягчить.

После этого снимаем лопасти и приступаем к разбору двигателя. Он состоит из двух частей и крепится не нескольких болтах, которые нужно открутить. После этого аккуратно открываем двигатель и стараемся не потерять никакие запчасти. Далее открывается доступ к подшипникам, который нужно снять. Лучше всего взять его в качестве примера, что поможет подобрать такой же. Завершается процесс установкой новой детали и сбором всех элементов на свое место в обратной последовательности.

Автозапчасти для иномарок, ремонт авто

На моторчике отсоединяем разъем, который управляет этим механизмом. Открутив три самореза, с помощью которых крепится устройство рециркуляциипосле чего снимаем.

Как снять, поставить мотор печки на Ford C-Max С водительской стороны, также немного освобождаем уплотнитель дверей и снимаем небольшую пластиковую крышку с наклейкой, как и с правой стороны. Откручиваем два самореза, которые крепят пластиковую основу разъема диагностики, после чего снимаем ее, потянув немного вверх и на.

Теперь глубоко под панелью желательно подсветить фонариком находим сам мотор печки, находим разъем, к которому идут черно-красный и зелено-оранжевый провода и отсоединяем. Как снять, поставить мотор печки на Ford C-Max Ищем на моторчике не далеко от снятого разъема фиксирующую кнопку, нажимаем ее и проворачиваем его против часовой стрелки и со снятие моторчика печки на форд фокус 2 переднего пассажира вынимаем двигатель наружу.

Более точное его расположение подскажет схема

В случае, если с предохранителем все в порядке, стоит обратить внимание на реле вентилятора, которое также находится в предохранительном отсеке. Проверить его исправность целесообразнее при помощи тестера, предварительно вытащив из гнезда реле

Однако, действеннее способ проверки при помощи нового, исправного реле, которое устанавливается в гнездо вместо старого, после чего запускается вентилятор отопителя.

Если он заработал, значит, причина неполадки выявлена.

Осмотр втулок моторчика печки

Сразу видна причина появившегося посвистывания, это влага которая попадала на нижнюю втулку, да и верхняя втулка тоже страдает и изнашивается не меньше. Отверстие для слива конденсата влаги я сразу расширил до 3 мм.

Обследование состояния моторчика:

Как видим коллектор стёрт и щетки уже на исходе, к следующему вскрытию надо подготовиться и хотя бы заменить щётки, размер 5*5 мм. Как показало обследование материал щёток ближе к меди а не графиту наверное графит в системе вентиляции не уместен по экологическим соображениям. Поэтому и подбор замены следует делать из более медных щёток, лишний размер всегда можно сточить перед установкой.

Как провести ремонт и замену печки на автомобиле Форд Фокус 1

Если вы безгранично влюблены в своё транспортное средство, воспринимаете его в качестве своего детища или верного друга, тогда мы точно знаем, что вы болезненно воспринимаете любую поломку, возникающую при эксплуатации вашего любимого авто. Конечно, радостных моментов в этом нет, но нужно научиться реагировать правильно на возникновение технических поломок, ещё лучше научиться самостоятельно такие неисправности устранять.

Одной из часто возникающих проблем у авто Форд Фокус 1 являются неисправности отопителя, вследствие которых салон не прогревается, поскольку в него не поступает тёплый воздух. Всё бы ничего, можно было бы одеться потеплее и выдержать низкие температуры в салоне, но, к сожалению, поездка на авто, на котором выявлены неисправности отопителя крайне опасна в зимний период, поскольку стёкла оледеневают, снижая уровень обзорности для водителя.

Не работает вентилятор печки Ford Focus 2. Как снять?

Довольно часто этот элемент системы отопления автомобиля выходит из строя. Порой приходится слушать, как жутко свистит его подшипник. Нервы просто не выдерживают и ответственный автовладелец начинает искать способы, как снять эту проблемную деталь?

Бывает так, что при включенном первом, втором либо третьем положении переключателя не работает вентилятор, начиная запускаться лишь на четвертом режиме. Такая поломка обусловлена выходом из строя дополнительных резисторов.

Начинаем снимать вентилятор печки.

Добраться к нему можно лишь после снятия бардачка. После чего необходимо извлечь правый воздуховод, снять с клемм электромотора провода электропитания и, открутив крепящие саморезы, снять вентилятор.

FakeHeader

Comments 127

а у меня вот так и вроде как не греет, может температура на улице теплая?

все сделал, установил ЭПВС, а что то не заработало.Теперь надо искать причину…Может где какой предохранитель отсутвует?

Генератор какой стоит? В мозгах включил функцию эту?

генератор 106,вчерез елм активировал

Генератор какой стоит? В мозгах включил функцию эту?

кондиционер, может в этой версии что то

Включается как только холодно, если авто тёплое он не включится. И как заведёшь держи 2000 оборотов или 2500 и скорее всего включится. Они не работают с 106a генами, на дизеле стоит 150а, промежуточный 120 или 115. На нём работает. Но лучше 150. Прочитай в коментах чуть ниже, у человека такая проблема на гене как у тебя.

Замена радиатора печки

Опишем процесс замены радиатора отопителя без снятия торпеды.

Для начала необходимо снять центральную консоль, отсоединить и убрать воздухопроводы, подающие тепло в заднюю часть салона. Аккуратно, дабы не повредить защелку, снимаем нижнюю часть отделки (пластик полукруглой формы с лицевой панели). Открутив расположенные под отделкой болты, необходимо снять металлические уголки. Обе части нижней секции корпуса печки также необходимо снять. Для этого выкручиваем крепежные саморезы и аккуратно отгибаем защелки. Снимаем бардачок и оба воздуховода, после чего отсоединяем корпус печки, вместе с которым должен показаться и радиатор. Сделать это не так просто. Дабы облегчить этот процесс, необходимо немного разогнуть в сторону ребра жесткости торпеды. От радиатора необходимо отсоединить все шланги, после чего извлечь корпус отопителя вместе с ним. После ремонта или замены радиатора сборка узла осуществляется по обратной схеме.

Снятие моторчика печки Ford Focus 2 Ford Focus

Снятие моторчика на FF2 занятие не столько трудоемкое, сколько сопряжено с работой на ощупь.

Откручиваем 7 саморезов и снимаем бардачок.

Потянув в сторону, снимаем амортизатор крышки бардачка

Тянем на себя и снимаем крышку полностью

Снимаем крышку блока предохранителей

Снимаем блок предохранителей

Опускаем блок предохранителей как можно ниже, насколькопозволяет проводка

Отключаем разъем с заслонки рециркуляции воздуха

Снимаем клипсу и отклеиваем изоляцию

Заслонка крепится к корпусу тремя саморезами

Для наглядности, место расположения саморезов при снятой торпедке

Откручиваем 3 самореза крепления заслонки

Плохо греет печка Форд Фокус 2

Бывает, что печка все таки работает, увы дует прохладным воздухом, или и совсем выдает недостаточную для прогрева салона температуру. Что нужно, попробуем разобраться и отыскать предпосылки, вследствие которых печка плохо греет:

  • плохо циркулирует охлаждающая жидкость в системе. Может быть, понизился ее уровень в ходе течи, или «охлаждайка» выработала собственный ресурс, кое-где образовалась воздушная пробка. При любом раскладе стоит провести ревизию радиаторов мотора, непременно проверить и долить до требуемого уровня антифриз или совсем его сменять для которого предназначена конструкция ухудшения высококачественных характеристик;
  • неисправен термостат или термодатчик. Тут без смены этих деталей никак никак не обойтись;
  • некорректная циркуляция воздуха по причине нарушения правильного положения клапанов термостата. Это приводит для того, что жидкость остывания циркулирует только по большенному кругу, и в результате прохладный воздух не попадает в радиатор печки;
  • в системе отопления скопилось очень много мусора и грязищи, которые препятствуют ее нормальному функционированию.

Как видно, предпосылки недочета тепла в салоне «Фокуса» почти во всем взаимосвязаны друг с другом. Когда, рестайлинг модели имеет такие же препядствия.

Как пошагово снять моторчик печки на ВАЗ-2109

Многие владельцы ВАЗ-2109 и других отечественных автомобилей сталкивались с ситуацией, когда включение печки сопровождалось пронзительным визжащим звуком или неприятным скрипом. Для их устранения можно, конечно, воспользоваться смазкой, но, как показывает практика, надолго такого устранения проблемы не хватает, и через некоторое время неприятные звуки появляются вновь. В этом случае поможет только замена вентилятора, точнее всего, моторчика отопителя. У автолюбителей, которые решили впервые самостоятельно снять моторчик печки на автомобиле ВАЗ-2109, после поднятия капота сразу появляется вопрос: как его можно снять и вытянуть из этого места? На самом деле все гораздо проще, чем кажется на первый взгляд, но повозиться с полчаса придется.

Для того чтобы снять мотор печки, понадобится крестовая отвертка, головка на 10 и ручка с трещоткой. Далее все пошагово:

  1. В первую очередь нужно открыть капот, найти место, в котором находится печка, и открутить 5 болтов пластиковой накладки. После откручивания – снять и положить возле автомобиля. Чтобы не искать в процессе сборки новые болтики, вместо потерянных в процессе демонтажа, желательно изначально подготовить для них небольшую коробочку.
  2. Следующим шагом необходимо аккуратно снять резиновую уплотнительную прокладку капота, так как она будет мешать снятию защитного кожуха, под которым расположен моторчик отопителя ВАЗ-2109. После выполнения этих действий доступ к моторчику будет полностью открыт.
  3. Дальше нужно открутить два болта, на которых держится мотор отопителя. Они расположены по бокам от него. Их также нужно положить в надежное место.
  4. Теперь переходим к более сложному. На ВАЗ-2109 проводка, идущая к отопителю, припаяна напрямую, а с другой стороны соединена с общей проводкой, находящейся в салоне автомобиля. Поэтому придется немного повозиться. Нужно найти штекер плюсового провода и отключить его. Он находится в салоне под панелью со стороны водителя.
  5. Переходим к поиску минусового провода. Его расположение также находится под панелью с водительской стороны, но есть определенная проблема, так как он зафиксирован гайкой. Поэтому нужно нащупать ее рукой и при помощи головки на 10 и трещотки открутить. Провода можно сразу просунуть наружу, не выходя из салона, через уплотнительную резинку в кузове.
  6. Возвращаемся к моторчику печки и пробуем вытащить его из посадочного места, меняя угол. Находим наиболее приемлемое положение и аккуратно передвигаем его в правую сторону по ходу движения автомобиля почти до упора.
  7. Когда моторчик окажется в месте максимального расширения подкапотного пространства, окончательно вытягиваем его из кузова автомобиля.
  8. После того как моторчик печки оказался в надежных руках, поддеваем отверткой уплотнитель кожуха и разъединяем его на части.

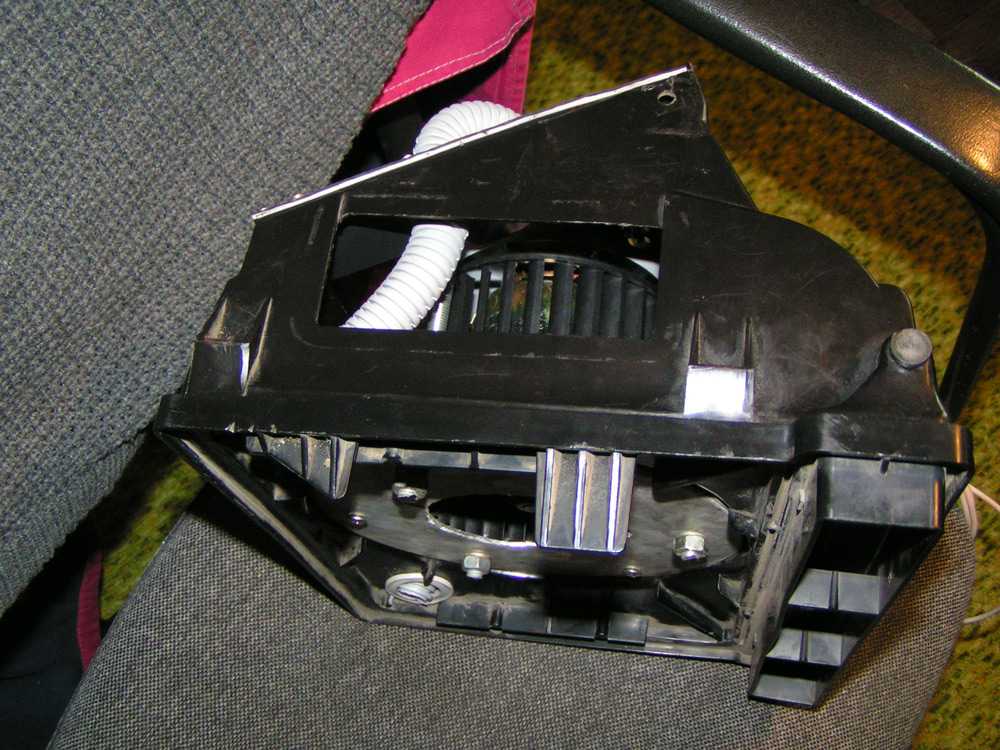

  9. Освобождаем скобы крепления и снимаем крышку с моторчика и достаем его вместе с колесом.

Чтобы не нарушить балансировку, нежелательно снимать колесо с вала мотора.

Сборка и замена моторчика печки производится в обратной последовательности. Не нужно пытаться отремонтировать моторчик или пробовать заменить его чем-то другим, это может привести к выходу из строя всей отопительной системы «девятки». В крайнем случае можно установить деталь от другой, похожей модели автомобиля, но лучше все-таки приобрести новый прибор.

Основные неисправности

К списку наиболее распространенных причин поломки печки и отсутствия тепла в салоне относится неисправность вентилятора. Может быть, печка не работает из-за предохранителя, а в механизме никаких заморочек нет. Конкретно с этого и необходимо начать проверку. Открываем блок предохранителей (он расположен в левой части подкапотного места) и находим подходящий нам элемент. Для этого можно использовать специальную схему. Предохранитель отвечает за безопасность всей системы отопления и вентиляции, а потому его выход из строя может привести к отказу в работе печки.

В случае если предохранитель в порядке, необходимо находить далее. Может быть, поломалось реле вентилятора, которое находится в том же блоке, что и предохранитель. Проверка его осуществляется особым устройством – тестером, к которому подключается реле. Если же его нет, то необходимо взять рабочее реле и установить в гнездо. Неувязка с печкой отважилась, а неисправность была найдена. Если до сего времени не работает вентилятор отопителя Фокус 2, то необходимо находить далее и разбираться с самим электронным мотором.

В видео показано как снять мотор отопителя

с автомобиляФорд Фокус 2 . Это очень частая проблема у фордоводов…

Сломалась печка, снял вентилятор печки! Ford Focus 2

группа вк ———————————————————— —————— На развитие канала …

Добраться до электродвигателя довольно сложно, а о том, как это сделать, мы расскажем немного дальше. Когда мотор находится в руках, его нужно проверить. Для этого напрямую подключаем к АКБ и слушаем, работает ли он. Если нет, то придется выполнить замену или ремонт. В случае, когда он работает, нужно искать неисправность в проводке или в блоке управления.

Чистка печки

Если печка не работает в Фокусе 2 или работает плохо, это сильно снижает уровень комфорта. В нашем случае, она работает, но издает неприятный скрип. С этим можно эксплуатировать автомобиль, но это неудобно. Что же делать? Для начала нужно определить причину и устранить ее. Возможно, никакой ремонт не потребуется, а проблема банальная – засорение печки.

Чтобы очистить печку от грязи и мусора, необходимо разобрать ее и получить доступ к вентилятору. Сделать это не очень просто. Второй Фокус довольно простой в конструкции, и она стандартно размещается в районе бардачка. Конечно же, чтобы к нему добраться, нужно постараться, но это под силу каждому.

Для этого нужно выполнить следующие действия:

  • откручиваем все гайки крепления бардачка;
  • отсоединяем воздуховод, который крепится на обычных хомутах;
  • демонтируем воздуховод, после чего может добраться до вентилятора.

Итак, чтобы открыть механизм, необходимо направить лопасти в противоположную движению сторону. После этого защитная накладка начнем подыматься вверх и откроется. Перед глазами появиться стержень, который нужно вынуть. Как правило, там будет находиться множество различного мусора, пыли, сухих листьев и прочих предметов, которых там быть не должно.

Теперь необходимо выполнить чистку. Тщательно вытряхиваем всю грязь. Если добраться до чего-то не получается, можно использовать щеточку. Далее промываем и вытираем поверхность. На этой чистка окончена, но не спешите собирать все на место. Все детали механизма нужно тщательно смазать и только после этого можно устанавливать все обратно. Сбор осуществляется в обратной последовательности.

В большинстве случаев это позволяет полностью избавиться от проблемы и печка не должна больше шуметь. Более того, это положительно влияет на запах и качество воздуха внутри салона автомобиля. Даже если на вашем Фокусе 2 все работает нормально, рекомендуется проводить профилактическую чистку. Однако всегда соблюдайте последовательность работ. Сначала нужно удалить весь мусор и грязь, а только после этого смазывать детали механизма.

Эта процедура довольно простая. Однако если вы не хотите делать ее самостоятельно, вы всегда можете обратиться к специалистам, которые все сделают в течение часа, и вы сможете дальше эксплуатировать свое авто. Если же чистка не помогла, то нужно разбираться дальше и устранять свист.

Смазывание втулок моторчика

Для смазывания я приготовил 1 мл моторного масла и 3-4 мл смазки ШРУС, по логике дисульфид молибдена и графит больше подходят для подшипников скольжения, за неимением подойдёт и любая как литол. Через шприц и трубочку равномерно распределил смазку на оси у втулки с покачиванием и покручиванием располагая так моторчик чтоб жидкая смазка могла втекать в сопряжение вала и оси, так же нанёс смазку и на верхнюю втулку. Особенно хорошо смазка задержится на нижней втулке из-за конструктивного углубления из которого смазка будет стремиться в низ во втулку!

Смазку наносил три раза с перемещением вала по оси и прокручиванием руками.

Если вы так уверенны в более капитальном ремонте и в своих способностях, то думаю этот обзор поможет Вам подготовиться материально к капремонту, как например замене втулок, шлифовки коллектора и замене щёток.

Собираем в обратной последовательности. Проверяем, да тихо!

Фото с полезной информацией. Дополнительные резисторы скоростей и предохранитель моторчика вот тут:

Всем привет, в данной небольшой статье + видео я постараюсь максимально подробно рассказать как самостоятельно поменять мотор (вентилятор) печки на автомобиле форд фокус 2. У меня дорестайл, на рестайлах вроде похожая схема, хотя финис коды на двигатели у некоторых отличаются.

Все началось с того, что печка начала поскрипывать. Меня это сильно не смущало, в прошлом году она поскрипывала на холодную и после прогрева скрип пропадал. В этом году начались поскрипывания и на прогретую, и морозов сильных не было, а она скрипит… И в одно не сильно морозное (и теплое, чтобы ездить без печки) утро она тупо не включилась. Вернее включилось все, кроме того, что дует…Для перемещения спасало только то, что есть у меня обогрев лобового стекла, а так же что хоть печка и не работала, через воздухозаборники при движении немного дуло, что не давало запотевать стеклам.

Для начала я изучил несколько мануалов, статей и так далее, и уже было отчаялся и хотел отогнать машину в сервис, т.к. причину проблемы сам я найти не мог…В общем решил что раз уж повезу машину в сервис, можно и самому попробовать, если что исправят мои косяки — гулять так гулять =)

В мануалах все описывают полное снятие панели со снятием печки, в видео расскажу как обойтись без этого…

В общем сначала снимаем бардачок и блок предохранителей

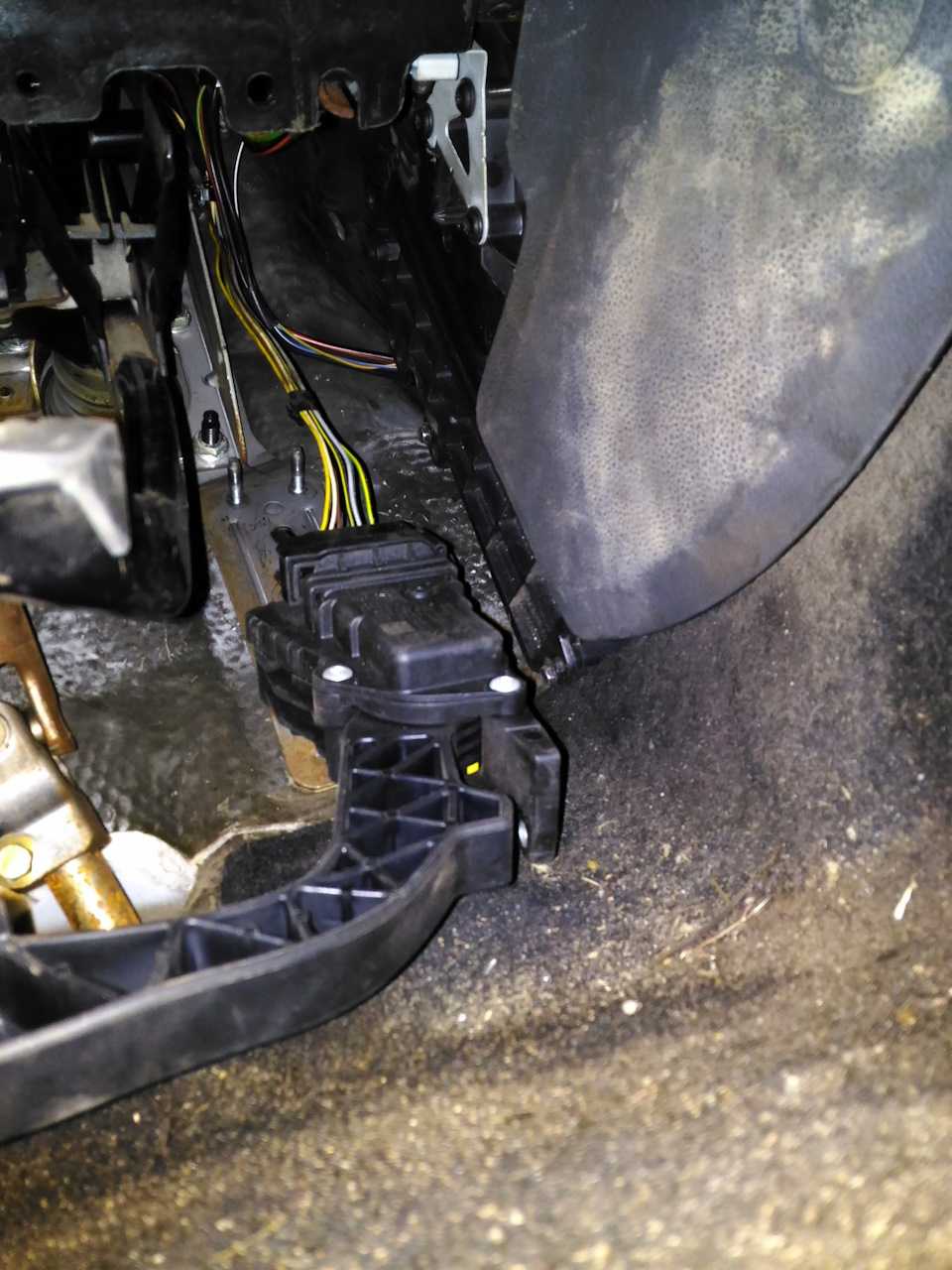

Снимаем педаль газа

Далее отключаем фишку от двигателя и начинаем снятие…

Это по сути то, что не попало на видео…

Рекомендую посмотреть, там все довольно подробно рассказано. Извините за мое «э» я вспоминал все нюансы, чтобы максимально подробно и понятно объяснить и ничего не забыть…

Предположим, что двигатель у вас получилось снять (если нужно, т.к. в видео я говорю и о методах диагностики реле и самодиагностики климат-контроля)

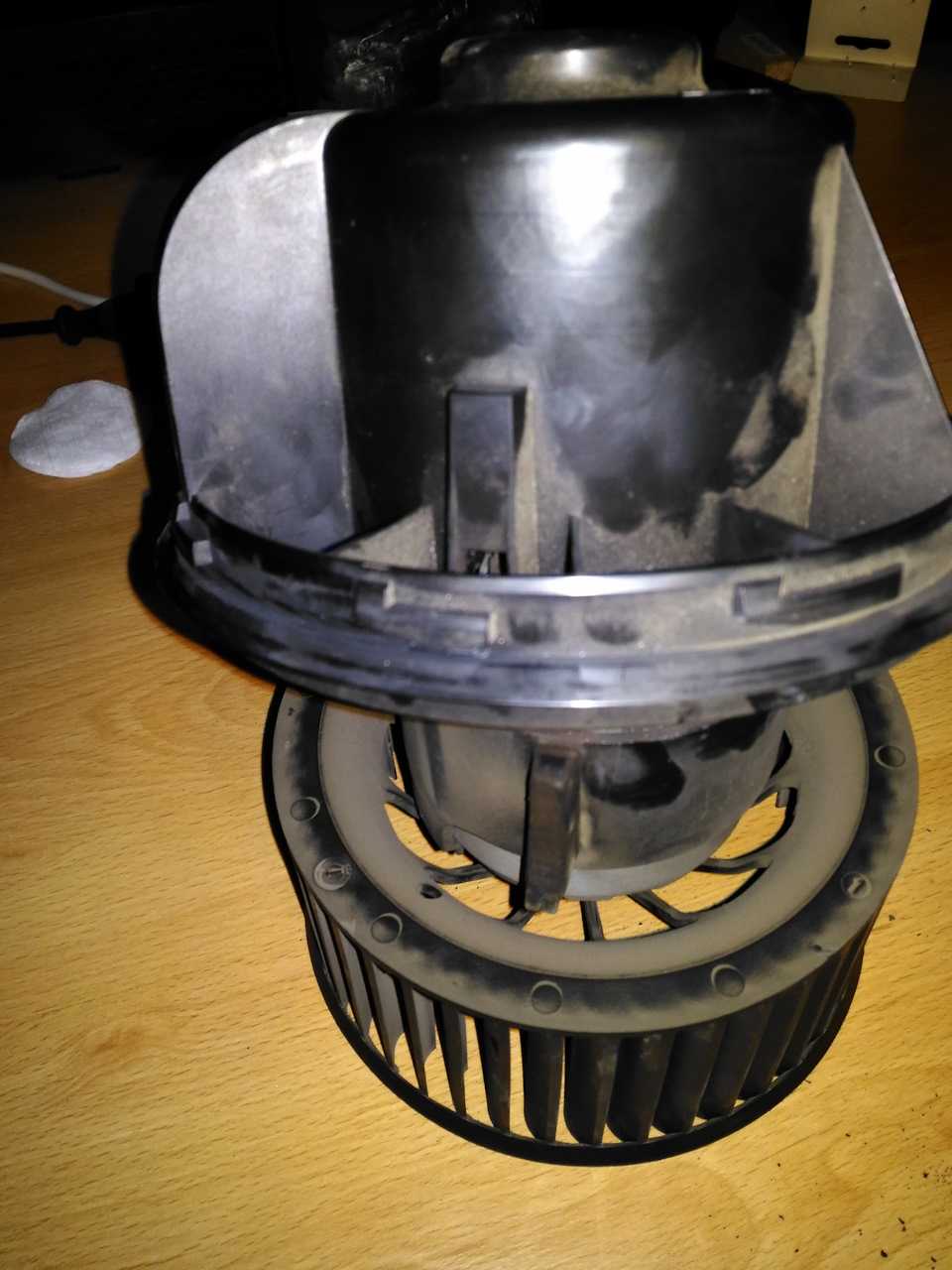

У нас в руках нечто такое

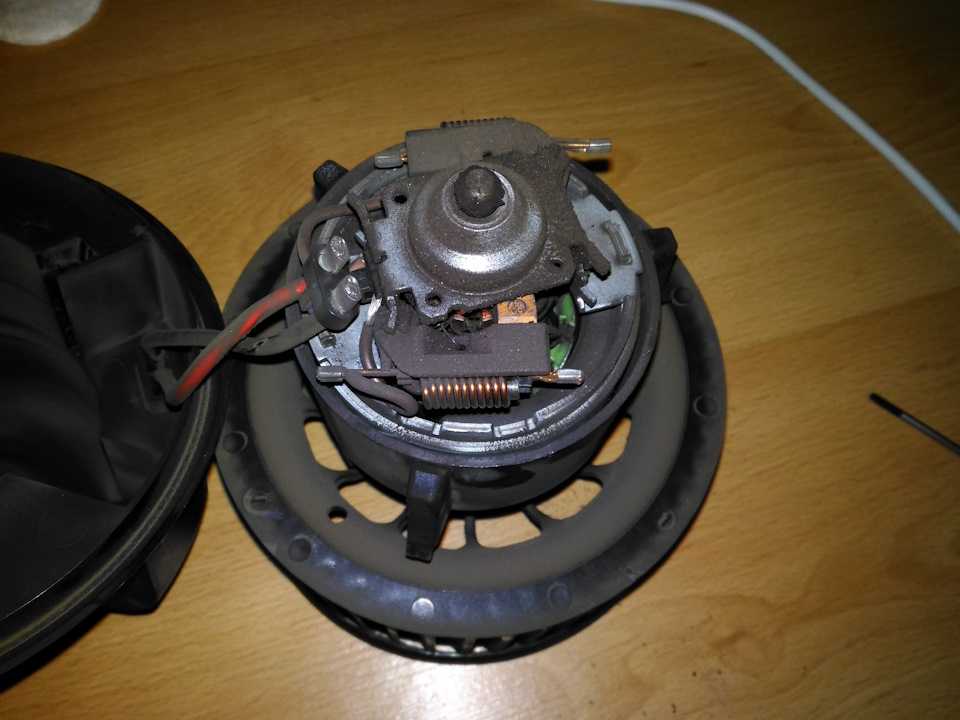

Его можно немного разобрать — этого уже нет в видео…Чтобы разобрать, там есть резиновые части которые выступают в качестве защелок.На них (3 штуки) нужно надавливать поочередно, чтобы снять корпус.

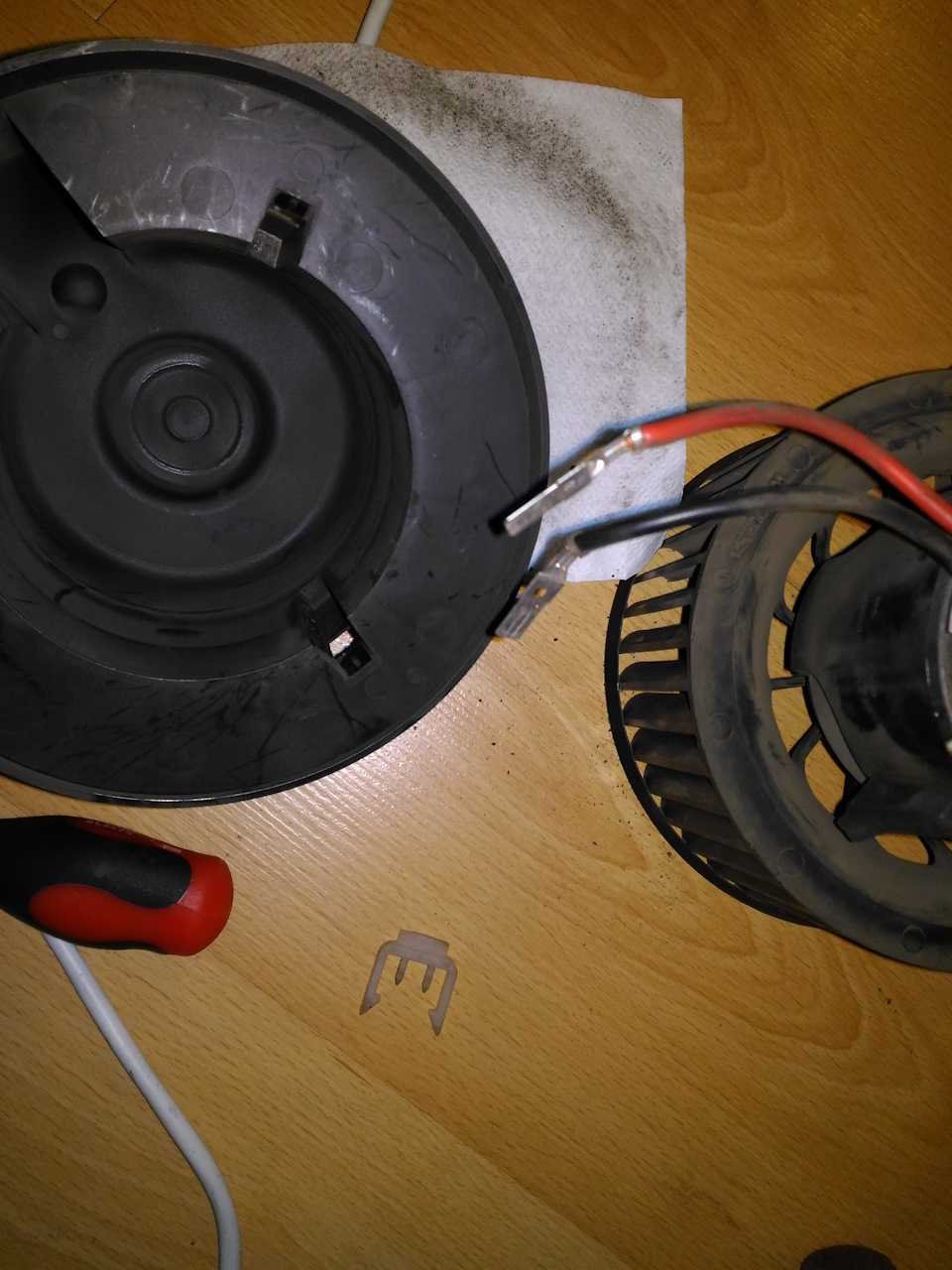

Можно вытащить контакты, если вытащить белую пластиковую клипсу.

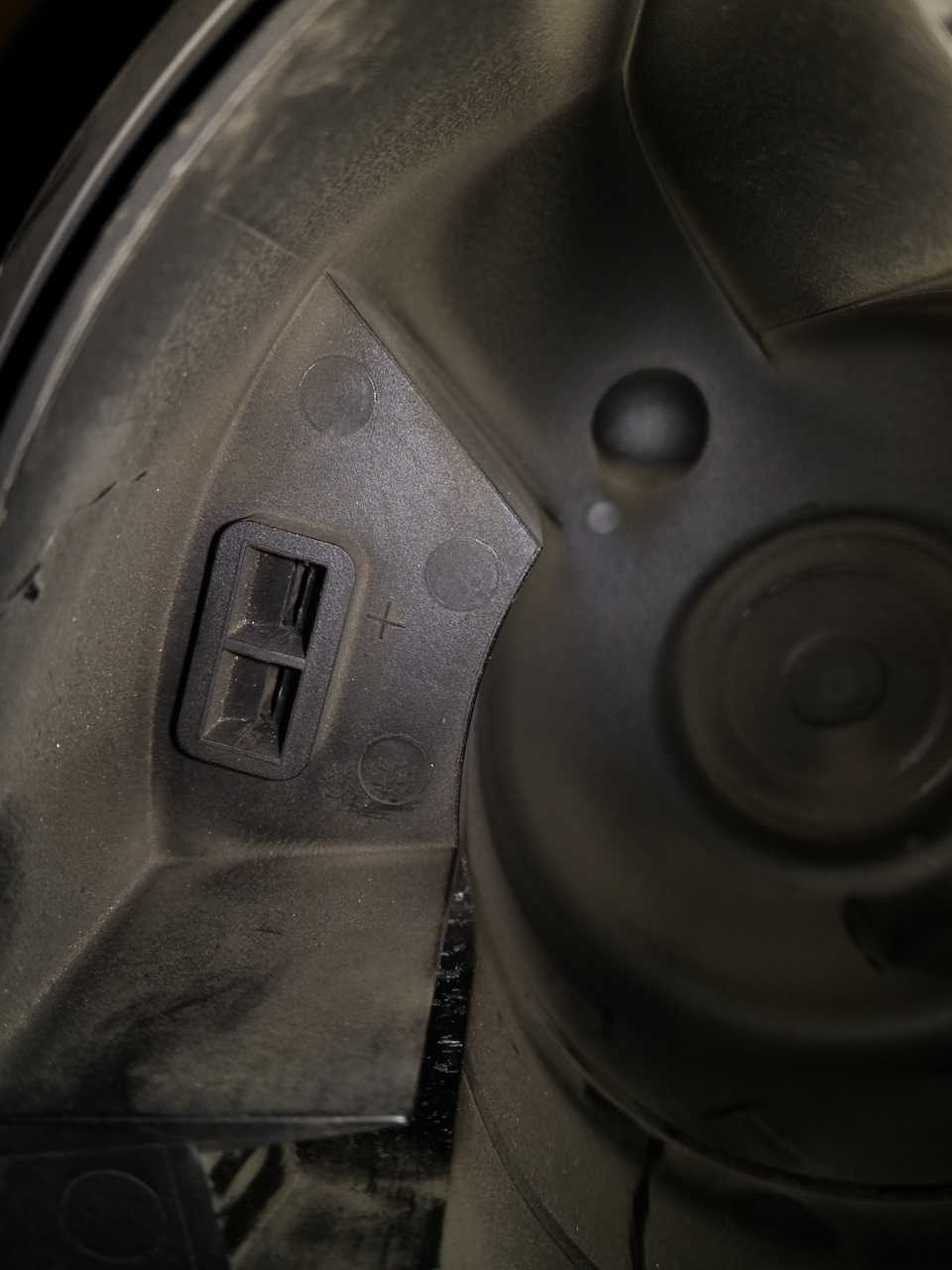

на крышке если что, есть метка, так что не перепутаете полярность (наверное)

Вообще я в первый день когда пытался это снять убил 2 часа и начал собирать обратно, т.к. предположил что не соберу обратно если сниму…

На второй день я решил, что если уж везти в сервис, то пусть если что за мной исправляют, мне все равно платить полную стоимость ремонта, а тут есть шанс исправить самому. В итоге все получилось и стоило мне в районе 120 рублей за литиевую смазку в баллончике.

Я надеюсь моя статья и видео помогут в решении проблем. Лучше заниматься этим в тепло и в гараже.Я занимался этим в гараже но не в жаркий летний денек, хотя мог бы. Не нужно было откладывать на «когда то там потом посмотрю»…

Из инструментов понадобятся— отвертки TORX, точных цифр не помню, 25 и 15 вроде— телефон чтобы смотреть где болты (или ноут с отдельной вебкой)— мультиметр— провода— фонарик

Пошаговый процесс замены

  1. Откройте капот и отключите минусовую клемму АКБ.
  2. За моторным щитом открутите четыре винта крепления кожуха вентилятора и снимите его. Винты под крестовую отвертку.

После демонтажа кожуха отверните два винта, которые удерживают корпус вентилятора.

С помощью шлицевой отвертки откройте защелки и разделите пластиковый корпус вентилятора на две половины.

Разъедините клемму питания моторчика печки (расположена она над педалью газа).

Открутите гайку под ключ на десять и снимите клемму массы моторчика печки (клемма располагается над педалью газа).

После того как скинули провода демонтируйте вентилятор вместе с моторчиком.

Выкрутите два винта и появится возможность снять пластиковых кожух.

После выполнения вышеперечисленных операций вентилятор с моторчиком свободен. Берем новый вентилятор и производим обратную сборку.

Основные неисправности и пути их устранения

Если вы являетесь владельцем модели Форд Фокус, рекомендуем вам научиться чувствовать свой автомобиль, слышать, когда и где возникают проблемы.

Охлаждение мотора, отопление и вентиляция — основные системы Форда Фокуса, обеспечивающие поддержание комфортной температуры внутри салона в любое время года. Выход со строя любой из этих систем делает невозможным подачу тёплого воздуха в салон. Именно по этой причине, обнаружив такую проблему, в первую очередь следует проверить эти системы на предмет их неисправности.

Устранить выявленные неисправности можно на любой станции технического обслуживания, но в этом случае вам придётся раскошелиться, оплачивая услуги автослесарей.

Мы рекомендуем вам не спешить с посещением СТО, попробовать собственные силы. Восстановление работоспособности некоторых систем своего любимого транспортного средства собственными руками не только экономит семейный бюджет, но и способствует росту гордости за свои умения и навыки

Безусловно, для того, чтобы была правильно проведена замена мотора печки Форд Фокус 2, важно иметь определённые технические знания, разбираться в том, какие конкретно детали подлежат снятию, обеспечивая тем самым доступ к самой проблемной печке. Разобраться в этом самостоятельно новичку сложно, поэтому мы предлагаем вашему вниманию алгоритм, в котором перечислены все основные этапы, осуществляя их, каждый автовладелец сможет заменить или отремонтировать отопитель, вернуть отличную работоспособность вентилятору

Замена предохранителя или реле

Достаточно часто провоцирует отсутствие подачи тёплого воздуха в салон авто вентилятор, который не подаёт никаких признаков «жизни». На самом деле вентилятор в большинстве случаев находится в исправном состоянии, а его технический сбой спровоцирован только перегоревшим предохранителем.

По этой причине мы рекомендуем вам первоначально проникнуть в блок предохранителей. Найти его несложно, он размещается в подкапотном пространстве с левой стороны. Там находятся несколько предохранителей, вам нужно найти тот, что отвечает за обеспечение безопасности работы систем отопления и вентиляции. Гораздо проще его найти, если у вас имеется специальная схема размещения предохранителей. Обнаружив сгоревший предохранитель, вам остаётся его извлечь, а на его место водрузить новый элемент.

К сожалению, не всегда удаётся ограничиться только такими простыми манипуляциями. Иногда приходится некоторое время возиться дальше в поисках причины. В частности, в качестве причины технического сбоя может выступать неисправное реле вентилятора. Чтобы подтвердить это предложение или опровергнуть его, рекомендуем воспользоваться специальным прибором — тестером, который мгновенно продемонстрирует, в каком состоянии находится реле.

К сожалению, если вы не занимаетесь ремонтом автомобилей, являетесь автовладельцем недавно, поэтому не успели обзавестись достаточным набором инструментов и приборов, тогда у вас вряд ли найдётся тестер. Попытайтесь попросить его у кого-то из своих знакомых, чтобы воспользоваться им для проведения проверки реле. Если же и это невозможно, единственным выходом из сложившейся ситуации будет снятие действующего реле и установление на его место другого реле, в работоспособности которого вы абсолютно уверены. В случае когда после такой замены всё успешно заработает, вам придётся приобрести новое реле, установить его и забыть об этой проблеме.

Проверка электродвигателя

Печально, если ваш второй шаг в поиске причины также не увенчался успехом. Это указывает на то, что искать проблему следует в самом электродвигателе. Вам, конечно, придётся серьёзно попотеть, чтобы снять его. Это, действительно, не столько сложно, сколько неудобно, но поскольку иного варианта нет, закатывайте рукава и действуйте.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Химия движения
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
