Сборка шатунно-поршневой группы

Сборка шатунно-поршневой группы ВАЗ 2105

Установка поршневого пальца на приспособление 02.7853.9500 для запрессовки его в поршень и головку шатуна

1 – валик приспособления;
2 – поршневой палец;
3 – направляющая;
4 – упорный винт

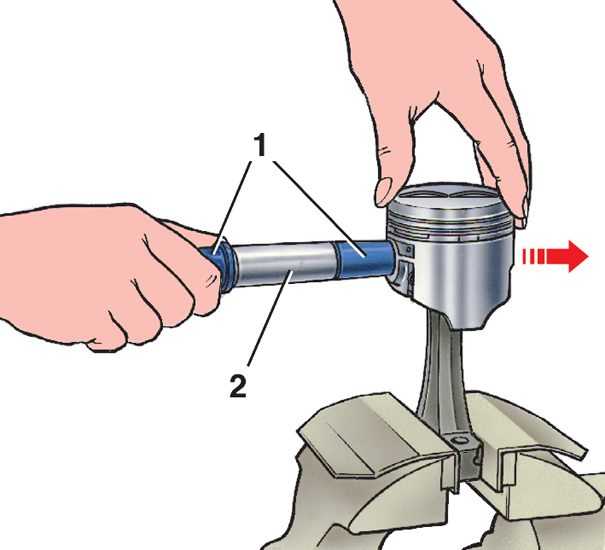

Запрессовка поршневого пальца в верхнюю головку шатуна

1 – приспособление 02.7853.9500;
2 – поршневой палец
Поршень должен опираться на головку шатуна в направлении, указанном стрелкой.
Порядок выполнения
1. Так как палец вставляется в верхнюю головку шатуна с натягом, нагрейте шатун до 2400° С для расширения его головки. Для этого шатуны поместите в электропечь, направляя верхние головки шатунов внутрь печи.
2. В печь, уже нагретую до 2400° С, шатуны помещают на 15 мин.
3. Для правильного соединения пальца с шатуном, запрессовывайте палец как можно скорее, так как шатун охлаждается быстро и после охлаждения нельзя будет изменить положение пальца.
4. Палец заранее приготовьте к сборке, надев его на валик 1 (см. рис. Установка поршневого пальца на приспособление 02.7853.9500 для запрессовки его в поршень и головку шатуна) приспособления 02.7853.9500, установив на конце этого валика направляющую 3 и закрепив ее винтом 4. Винт затягивайте неплотно, чтобы не произошло заклинивания при расширении пальца от контакта с нагретым шатуном.
5. Извлеченный из печи шатун быстро зажмите в тисках. Наденьте поршень на шатун, следя, чтобы отверстие под палец совпадало с отверстием верхней головки шатуна.
6. Приспособлением 02.7853.9500 закрепленный поршневой палец протолкните в отверстие поршня и в верхнюю головку шатуна (см. рис. Запрессовка поршневого пальца в верхнюю головку шатуна) так, чтобы заплечик приспособления соприкасался с поршнем.
7. Во время этой операции поршень должен прижиматься бобышкой к верхней головке шатуна в направлении запрессовки пальца показано стрелкой (см. рис. Запрессовка поршневого пальца в верхнюю головку шатуна). Таким образом палец займет правильное положение.Предупреждение

Если на нижней головке шатуна имеется отверстие для выхода масла, то поршень с шатуном должен соединяться так, чтобы метка «П» на поршне находилась со стороны отверстия для выхода масла на нижней головке шатуна.

8. После охлаждения шатуна смажьте палец моторным маслом через отверстия в бобышках поршня.
9. Смажьте моторным маслом канавки на поршне и поршневые кольца и установите кольца на поршень. Ориентируйте поршневые кольца так, чтобы замок верхнего компрессионного кольца располагался под углом 30–45° к оси поршневого пальца, замок нижнего компрессионного кольца – под углом приблизительно 180° к оси замка верхнего компрессионного кольца, а замок маслосъемного кольца – под углом 30–45° к оси поршневого пальца между замками компрессионных колец.
10. Нижнее компрессионное кольцо устанавливайте выточкой вниз (см. рис. Основные размеры поршня, шатуна, поршневого пальца и поршневых колец). Если на кольце нанесена метка “Верх” или “ТОР”, то кольцо устанавливайте меткой вверх (к днищу поршня).
11. Перед установкой маслосъемного кольца проверьте, чтобы стык пружинного расширителя располагался со стороны, противоположной замку кольца. Если у маслосъемного кольца фаски на наружной поверхности несимметричны (такие кольца применялись до 1988 г.), то такое кольцо надо устанавливать фасками вверх Шатун обрабатывается вместе с крышкой и поэтому крышки шатунов не взаимозаменяемы.
12. Чтобы их не перепутать при сборке, на шатуне и соответствующей ему крышке клеймится номер цилиндра, в который они устанавливаются. При сборке цифры на шатуне и крышке должны находиться с одной стороны.
