Способы замены

Есть два метода замены внешнего ШРУСа на Ауди А6 С5 своими руками – с отсоединением рычагов подвески от поворотного кулака и без этой операции.

С отсоединением рычагов

Замену шарниров с предварительным отсоединением рычагов рассмотрим на примере левого наружного ШРУСа.

Операция выполняется так:

1. Ставим авто на ровную площадку, задействуем ручник и включаем первую передачу на КПП. Дополнительно можно положить противооткатные упоры под задние колеса;
2. Снимаем колпачок и используя головку на 27 с воротком, срываем болт крепления привода к ступице, а также послабляем колесные крепежи;
3. Срываем 5 болтов диска;
4. Домкратом приподнимаем передок авто с левой стороны, снимаем колесо;
5. Полностью выкручиваем болт крепления привода;
6. Выкручиваем руль влево до упора;

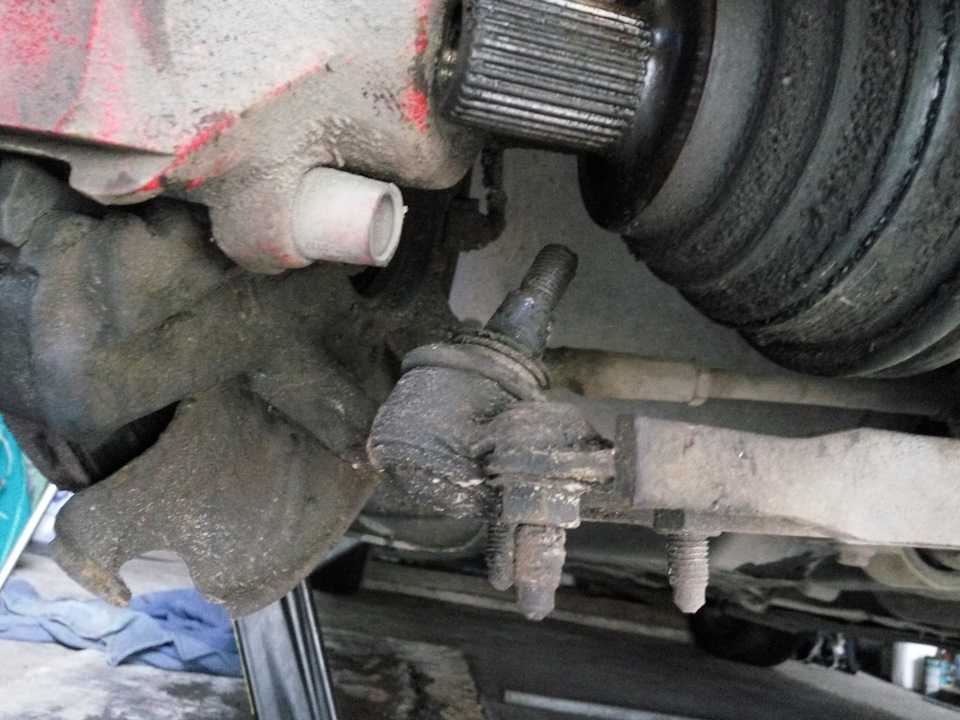

7. Очищаем болт крепления поворотного кулака от верхних рычагов подвески, выкручиваем (понадобиться два ключа на 16) и его выбиваем;
8. Аккуратно извлекаем наконечники рычагов из кулака, поле чего последний подастся вбок;
9. «Заломив» шарнир до упора, извлекаем его из ступицы. Не забудьте вывернуть руль в правую сторону (при замене левого ШРУСа);
10. Снимаем (перекусываем) хомуты. Пыльник стягиваем или просто срезаем;
11. Выравниваем концевик ШРУСа относительно вала (чтобы они располагались на одной оси);
12. Стягиваем шарнир с вала. Для этого обратно устанавливаем крепежный болт и заворачиваем его ключом пока он не упрется. Затем включаем передачу, чтобы застопорить ШРУС и дальше вкручиваем болт пока узел «не сойдет» со стопорного кольца, расположенного на валу;
13. Снимаем стопорное кольцо, втулку и упорное кольцо;
14. Вал тщательно промываем и вытираем ветошью;
15. Надеваем на приводной вал хомут;

16. Тоже самое делаем с новым пыльником;

17. Далее одеваем на вал первую шайбу (дном в сторону двигателя);
18. Устанавливаем вторую пластмассовую шайбу;
19. Последним ставим стопорное кольцо;

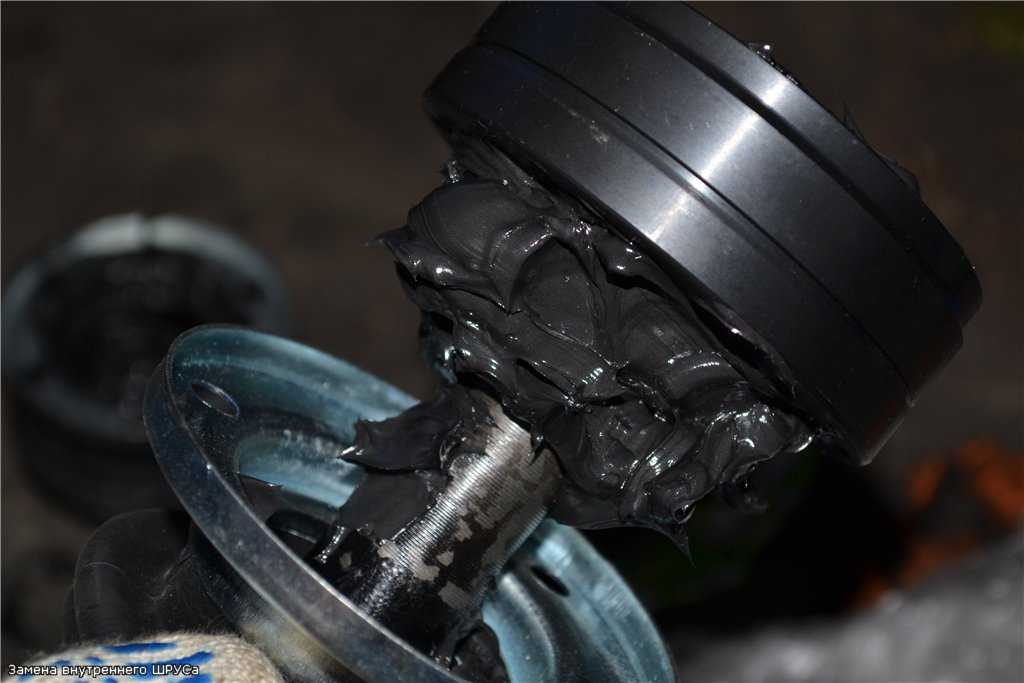

20. В шарнир закладываем смазку. Встречаются новые ШРУСЫ для Ауди А6 С5 с уже набитой смазкой, что очень удобно;
21. В пыльник также закладываем смазку;
22. Надеваем новый ШРУС на шлицы вала, а затем садим его до упора, используя молоток и деревянную наставку (садим аккуратно, чтобы пыль не попала в смазку). Далее берем старый болт, вкручиваем его в ступицу и с помощью молотка насаживаем ШРУС на вал. Проконтролировать, полностью ли сел шарнир можно, посмотрев на пластиковую втулку – она должна практически полностью «спрятаться» внутри узла;
23. Надеваем на внешнюю обойму пыльник. Для этого придется воспользоваться отверткой и снять авто с передачи. Фиксируем резинотехнический элемент хомутами, зажимая их щипцами;
24. Дальше все делаем в обратной последовательности. Устанавливаем привод в ступицу и наживляем крепежный болт;
25. Подсоединяем обратно поворотный кулак к рычагам подвески и фиксируем все крепежами;
26. Ставим на место колесо, опускаем авто с домкрата;
27. Затягиваем крепежи привода и колеса.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Выбираем тип амортизаторов для автомобиля

На этом замена внешнего ШРУСа на Ауди А6 С5 считается завершенной.

В некоторых случаях не всегда удается раскрутить крепеж кулака к верхним рычагам. Если эти болты долго не раскручивались, то со временем они «прикипают» и открутить их затруднительно. Альтернативным вариантом при такой ситуации является откручивание нижних рычагов от кулака.

По сути, для замены наружного ШРУСа на Ауди А6 С5 особой разницы, от каких рычагов отсоединять поворотный кулак – верхних или нижних, в обоих случаях ступица подастся вбок, что и позволит извлечь концевик привода.

Блог про Уаз

Без особой необходимости шарнир равных угловых скоростей, ШРУС, переднего моста автомобилей семейства УАЗ-452 разбирать не рекомендуется. В случае необходимости ремонта, разбирать и собирать ШРУС надо в определенной последовательности.

Разборка ШРУС переднего моста УАЗ-452.

1. Отметить краской взаимное расположение кулаков шарниров. 2. Развести кулаки. Для этого необходимо постучать вилкой короткого кулака об угол деревянной подставки. 3. Зажать шарнир в тиски за длинный кулак коротким кулаком вверх. 4. Повернуть короткий кулак в сторону одного из периферийных шариков. Если при этом противоположный шарик не выйдет из канавок, необходимо нажать или ударить медным молотком по короткому кулаку

При этом необходимо соблюдать осторожность, так как один из шариков может вылететь из шарнира с большой скоростью. 5

Вынуть остальные шарики шарнира. После подбора новых ремонтных шариков увеличенного размера или замене одного из кулаков собрать шарнир.

Сборка ШРУС переднего моста УАЗ-452.

1. Зажать в тиски длинный кулак в вертикальном положении. 2. Вставить центральный шарик. 3. Установить короткий кулак на центральный шарик так, чтобы метки отмеченные краской совпадали и поворачивая его из стороны в сторону, установить поочередно три периферийных шарика. 4. Разведя кулаки на 10—12 мм и повернув короткий кулак на максимальный угол в сторону от свободных канавок, установит четвертый шарик так, чтобы его зажало в канавках. 5. Повернуть короткий кулак в вертикальное положение. При этом допускаются удары медным молотком по стержню короткого кулака.

Предварительный натяг в шариках шарнира должен быть такой, чтобы момент, необходимый для поворота кулака на 10—15 градусов во все стороны от вертикали при зажатом в тисках другом кулаке, равнялся бы 300—600 кгссм. Разница в моментах поворота кулака в двух взаимно перпендикулярных направлениях одного шарнира не должна превышать 100 кгссм. Для получения требуемого преднатяга и обеспечения правильной сборки шарики должны быть рассортированы на 9 групп.

Размеры диаметров ведущих шариков ШРУС, мм :

А — 25,32-25,34 Б — 25,34-25,36 В — 25,36-25,38 Г — 25,38-25,40 Д — 25,40-25,42 Е — 25,42-25,44 Ж — 25,44-25,46 И — 25,46-25,48 К — 25,48-25,50

Диаметр центрального шарика равен 26,988-0.05 мм. Каждый шарнир должен собираться с шариками одной группы или двух соседних групп. Например, два шарика диаметром 25,41 мм и два 25,43 мм. При монтаже шарики одного размера надо обязательно располагать диаметрально противоположно. Разница в диаметрах двух пар шариков одного шарнира допускается не более 0,04 мм.

После сборки рекомендуется обкатать шарнир на стенде при изменении угла от 0 до 30 градусов в течение двух минут при частоте вращения 300 оборотов в минуту. При обкатке шарики и канавки необходимо смазать маслом.

Регулировка затяжки шкворней поворотного кулака переднего моста УАЗ-452.

При эксплуатации автомобиля следует обращать особое внимание на состояние затяжки шкворней поворотного кулака. На заводе затяжку шкворней производят с предварительным натягом, причем снизу и сверху устанавливают одинаковое количество и толщину регулировочных прокладок

При износе трущихся поверхностей предварительный натяг исчезает и образуется осевой зазор между торцами шкворней и опорными кольцами шаровой опоры.

Этот зазор необходимо устранять снятием сверху и снизу одинакового количества регулировочных прокладок. Разность между суммарными толщинами верхних и нижних прокладок не должна превышать 0,1 мм. Для регулировки необходимо :

1. Поднять домкратом передний мост. 2. Отвернуть гайки крепления и снять колесо. 3. Отвернуть болты крепления сальника шаровой опоры и отодвинуть сальник. 4. Перемещая руками корпус поворотного кулака вверх и вниз, проверить наличие осевого перемещения шкворней. 5. Отвернуть гайки шпилек крепления поворотного рычага (слева) или болты крепления верхней накладки (справа) и снять рычаг или верхнюю накладку шкворня. 6. Вынуть тонкую в 0,1 мм регулировочную прокладку и установить рычаг или накладку шкворня на место. 7. Отвернуть болты крепления и снять нижнюю накладку шкворня, вынув тонкую в 0,1 мм регулировочную прокладку, и установить накладку шкворня на место.

Проверить результаты сборки. Если зазор не устранен, произвести повторную регулировку, снимая более толстые прокладки в 0,15 мм. Вынутые прокладки необходимо сохранить, так как после нескольких регулировок под рычагом и накладками могут остаться только толстые прокладки толщиной 0,4 мм, которые нужно будет заменить несколькими тонкими.
