Передняя подвеска fiat albea

Ремонт, замена подшипников генератора.

   Подшипники генератора на 105А (установлен на комплектациях «классик» и «комфорт») — обычные шариковые радиальные:

 передний — № 6203 (размер d17хD40хB12);
задний — BB1- 3036 (размер 16.96×34.97×9.94 SKF)

Следует обратить внимание!!! Подшипник имеет не стандартные размеры, и стандартный типа 6003 не подходит. Он не садится на вал с натягом, а свободно от руки заходит.

   Подшипники генератора 90А (установлен на комплектации «база»):

 -передний 6203 (KOYO, SKF), (размер d17хD40хB12);
-задний BB1- 3036 (размер 16.96×34.97×9.94 SKF)

Следует обратить внимание!!! Подшипник имеет не стандартные размеры, и стандартный типа 6003 не подходит. Он не садится на вал с натягом, а свободно от руки заходит.

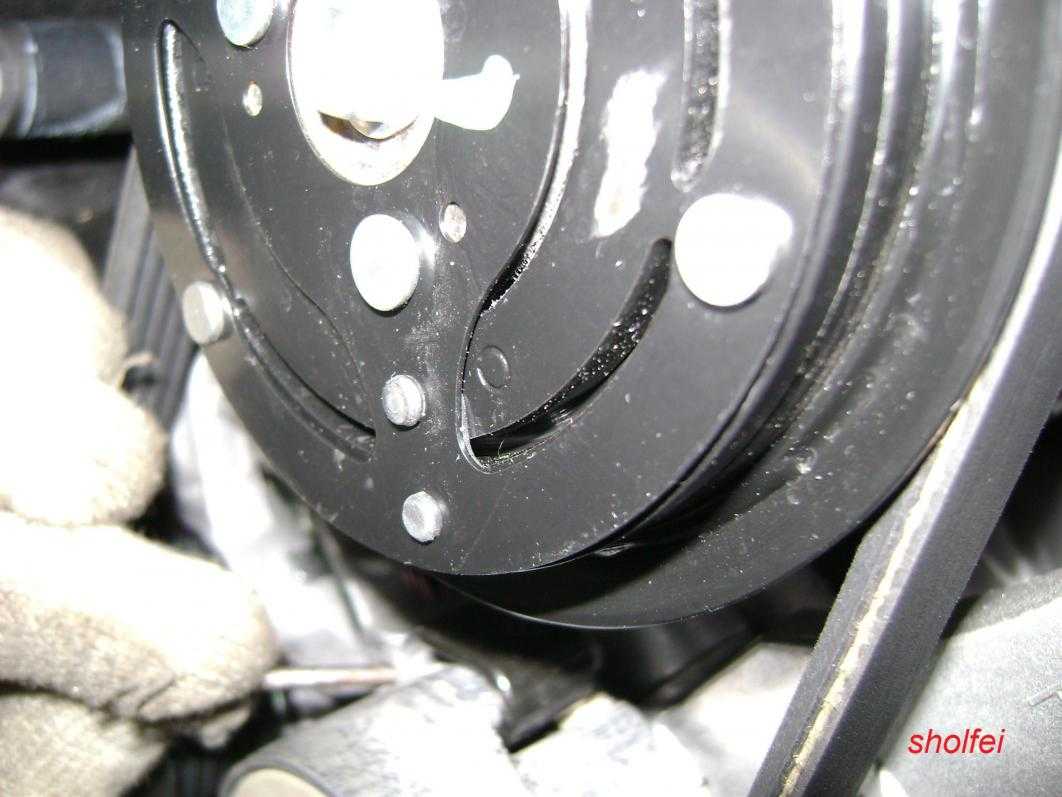

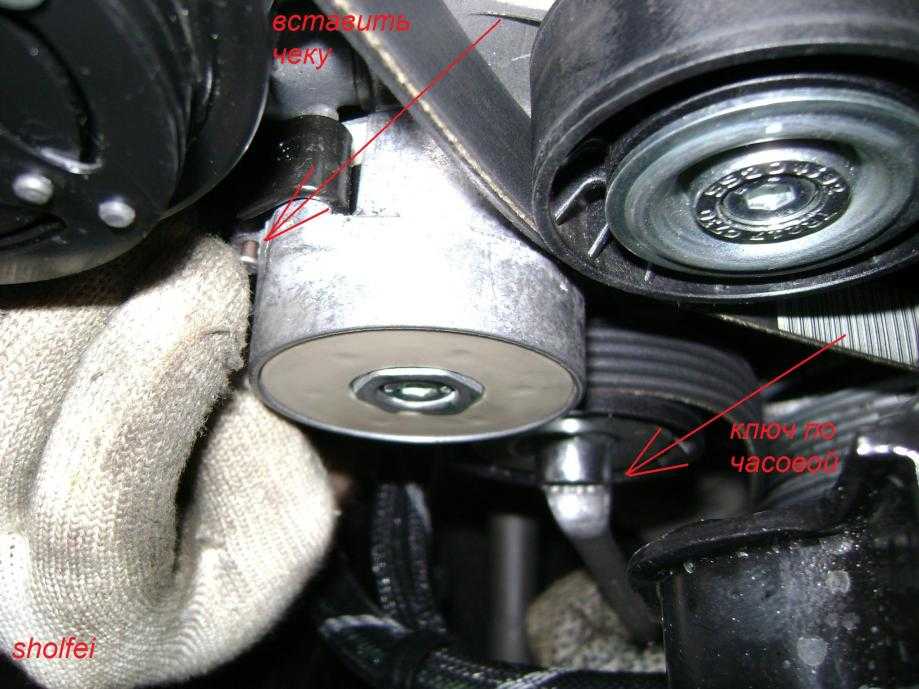

   Накидным ключом на 13*17 за болт крепления ролика оттягиваем по часовой стрелке натяжной механизм и снимаем приводной ремень, отводим его в сторону чтоб не мешал. Сверху в корпусе натяжного механизма имеется отверстие для установки стопора, можно в отведённом состоянии вставить туда подходящего диаметра гвоздь или болт, тогда механизм будет зафиксирован в отведённом состоянии что облегчит работу по снятию и последующему одеванию приводного ремня.

Для владельце в автомобиля в комплектации «база», чтоб снять приводной ремень ремень навесного оборудования необходимо проделать следующие операции: ключом на 16 или шестигранником на 8 ослабляем нижний и натяжной болты (на фото указан стрелкой), ключом на 17 ослабляем верхний задний болт крепления генератора и снимаем ремень.

Поддомкрачиваем машину и снимаем правое переднее колесо. Иначе к генератору не подобраться.

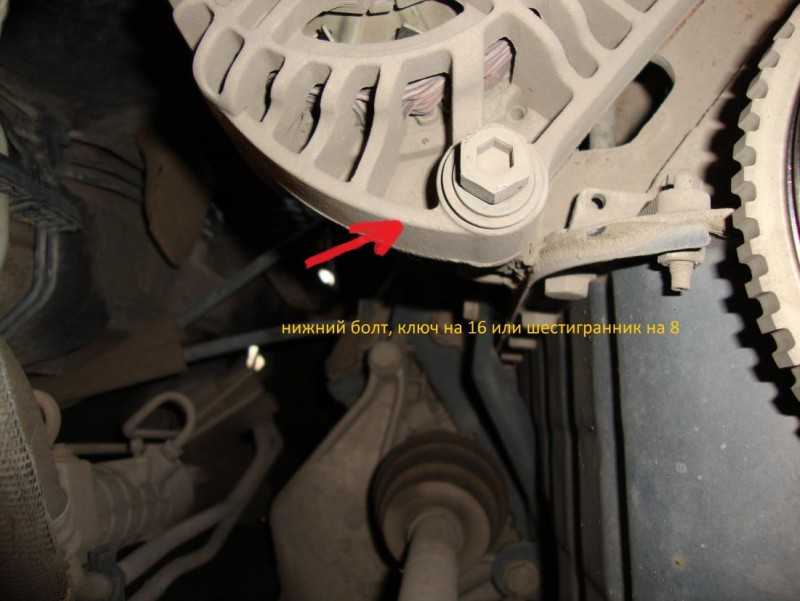

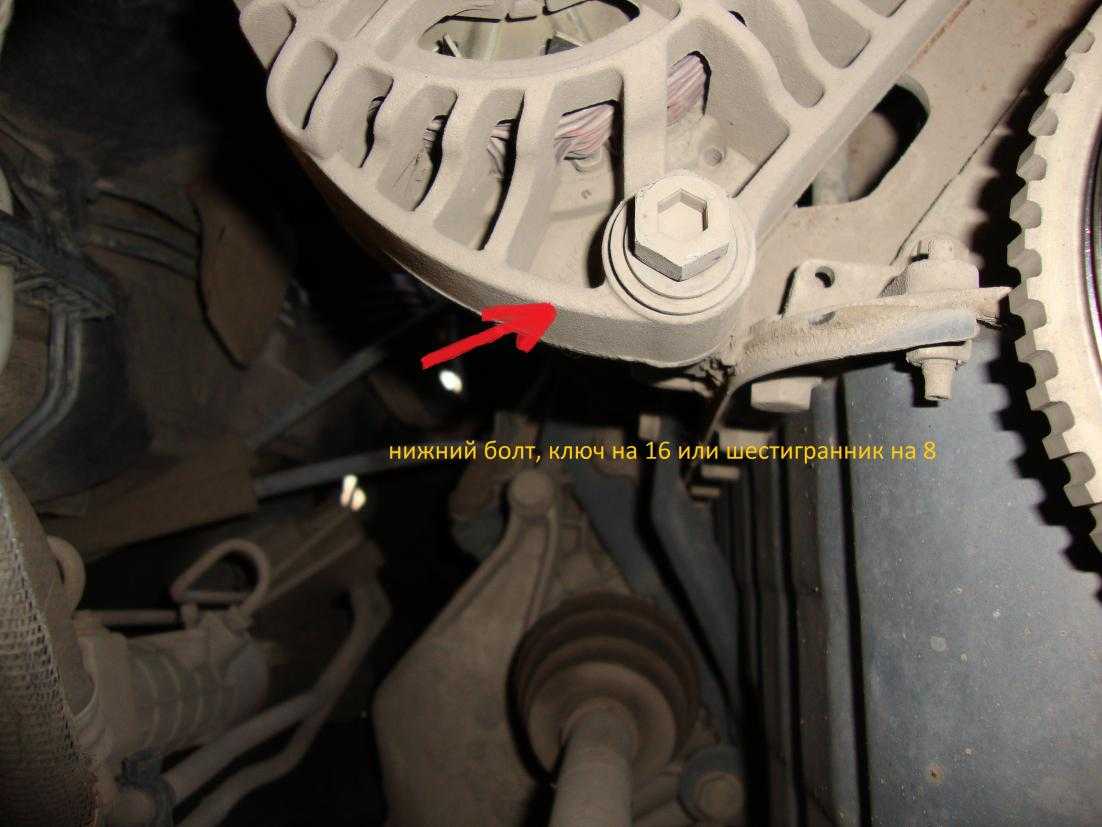

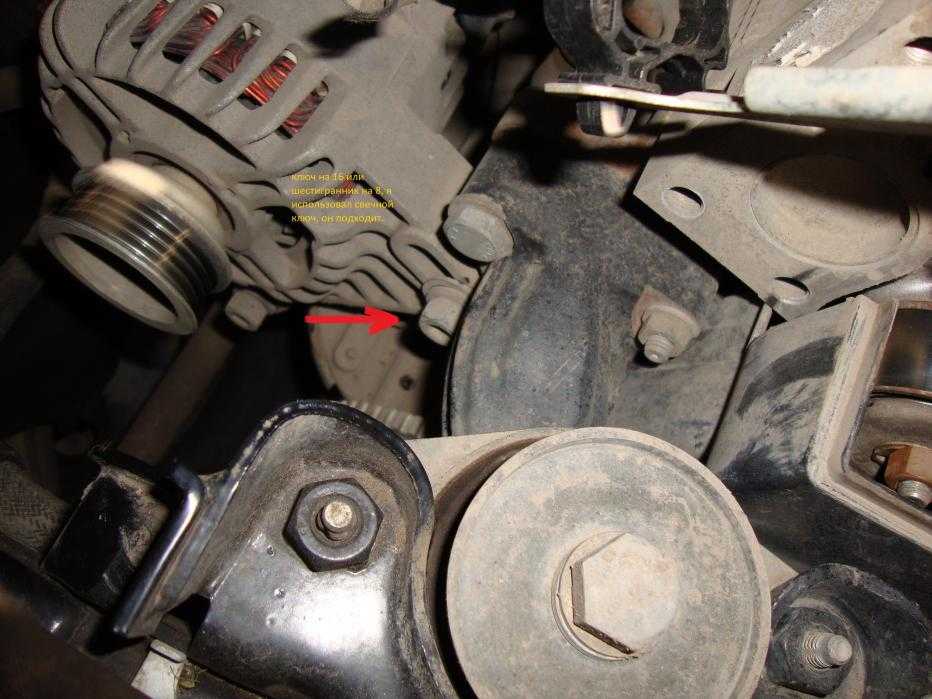

Чтоб снять генератор необходимо открутить три болта крепления. Стелим картоночку, ложимся под авто со стороны правого переднего колеса и откручиваем два нижних болта на 13.

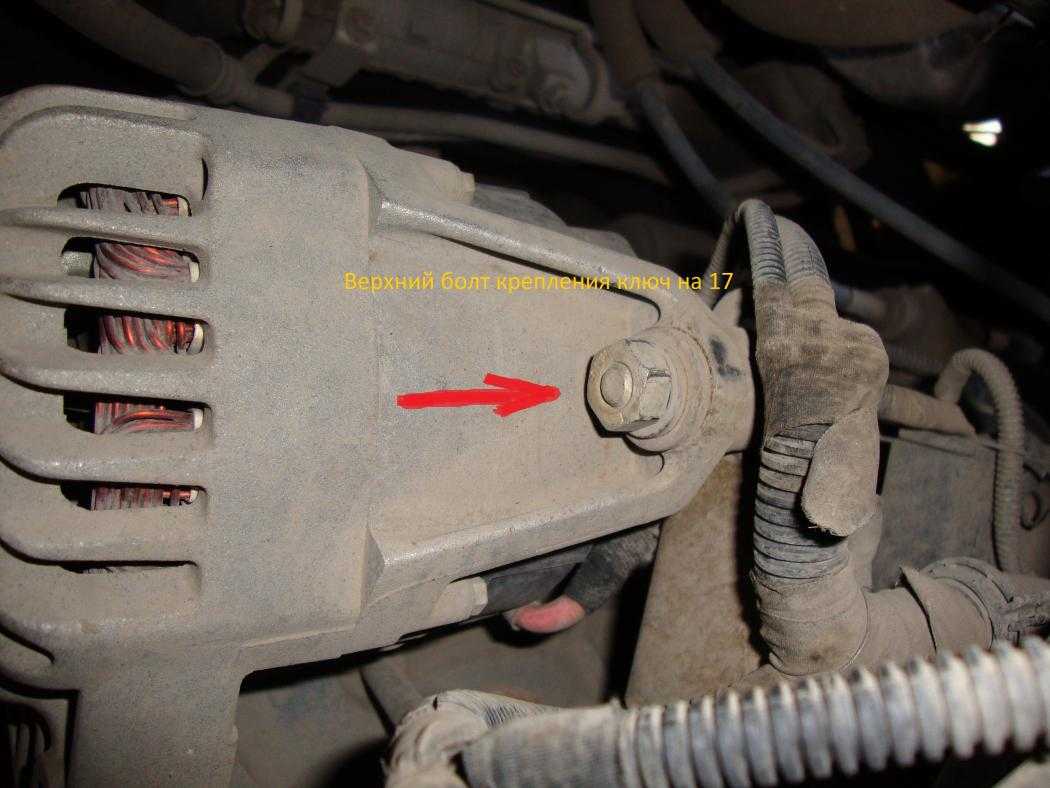

Затем путём пальпации нащупываем третий верхний болт на 13 крепления и откручиваем.

Затем ставим генератор на попа (т.е. шкивом смотрит в низ) и откручиваем силовой провод головкой на 12 и провод управления головкой на 8. Всё генератор свободен. Далее ложимся на подстеленную ранее картоночку и прокручивая генератор в трёх плоскостях, пропуская его между шлангов ГУРа и кондиционера выводим его в нижнюю точку. У кого имеется защита нужно будет открутить правый болт её крепления иначе генератор не выйдет.

Ну вот он в наших руках.

Шильдик генератора

Разбираем заднюю часть генератора.

Спрессовываем задний подшипник при помощи съёмника.

Откручиваем шкив генератора для этого понадобятся накидной ключ на 24 как на фото (другой не подойдёт) и шестигранник на 8. Затем при помощи съёмника стягиваем переднюю крышку генератора. Далее головкой на 7 откручиваем 4 болта пластины крепления переднего подшипника и выпрессовываем передний подшипник.

Генератор разобран на части.

приобретаем в магазине вот такие подшипники

Устанавливаем подшипники на место, собираем генератор в обратной последовательности. После сборки необходимо припаять выводы обмоток статора к выпрямительному мосту (блок диодов).

Одеваем защитную пластиковую крышку закрывающую контакные кольца и щётки. Последний штрих — одеваем пластиковый кожух. Всё аппарат готов к инсталяции на автомобиль.

Замена передней подвески Fiat Albea: рычаги, стойки, опорники, пружины, стабилизатор

Необходимые запчасти для замены:

  1. Нижняя опорная чашка передней пружины FIAT 46777766 — 2 шт.
  2. Рычаг ПРАВЫЙ MASTER SPORT 31996PCSMS
  3. Рычаг ЛЕВЫЙ MASTER SPORT 31995PCSMS
  4. Втулка стабилизатора внешняя LEX SB0493 — 2 шт.
  5. Втулка стабилизатора переднего внутренняя Febi 36612 — 2 шт.
  6. Опора амортизационной стойки ПРАВАЯ OPTIMAL F86367
  7. Опора переднего амортизатора ЛЕВАЯ OPTIMAL F87158
  8. Отбойник амортизатора MALO 15710 — 2 шт.
  9. Пружина передняя KLAKSON 12161 — 2 шт.
  10. Амортизатор подвески газовый с АБС Fiat 51708824 — 2 шт.

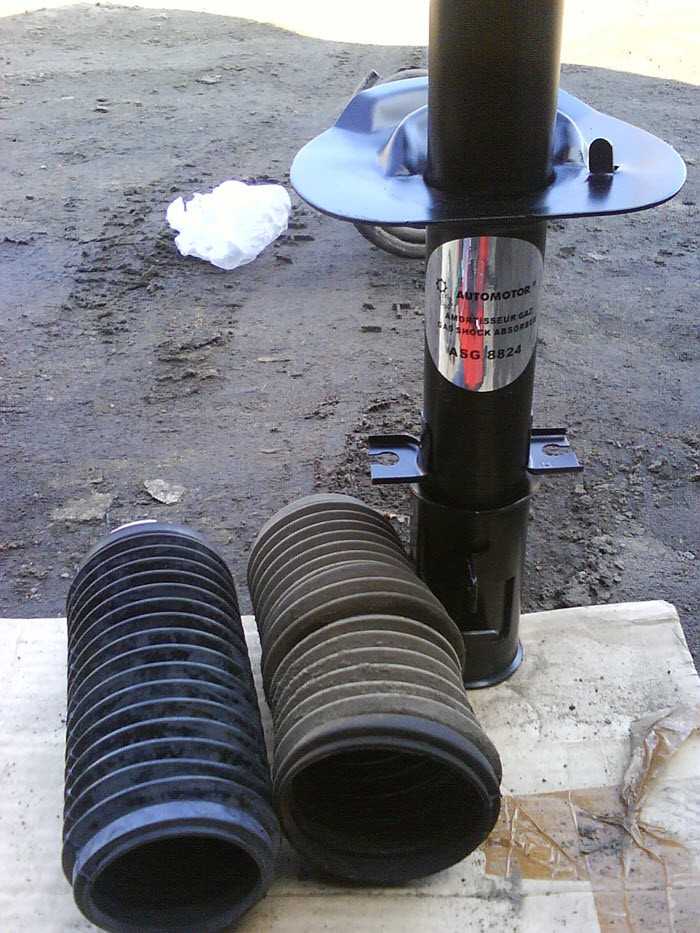

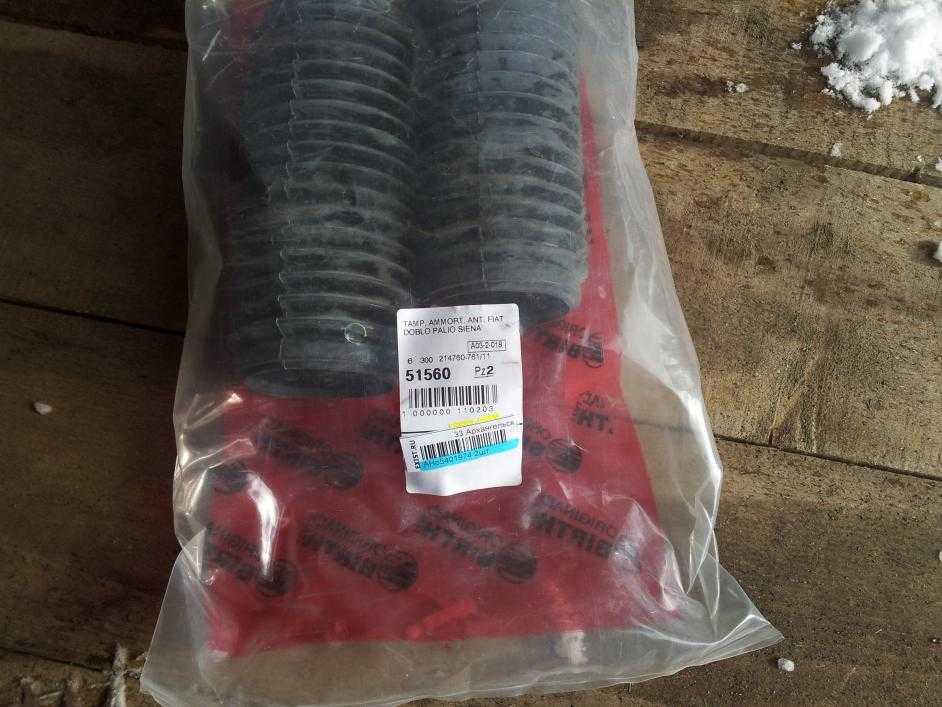

  11. Пыльник амортизатора, переднего Birth 51560 — 2 шт.
  12. Винт крепления рычагов подвески Fiat 16241024 — 2 шт.
  13. Винт качающ.рычага подвески (зад./перед) Fiat 82491175 — 4 шт.
  14. Стяжки пружин — 1050руб.

Будем ремонтировать без ямы и побъемника, с помощью домкрата и бревна

Сперва снимаем стойку в сборе. Для этого откручиваем болты от кулака и отсоединяем датчик АБС.

Далее открутить 3 болта от опорника.

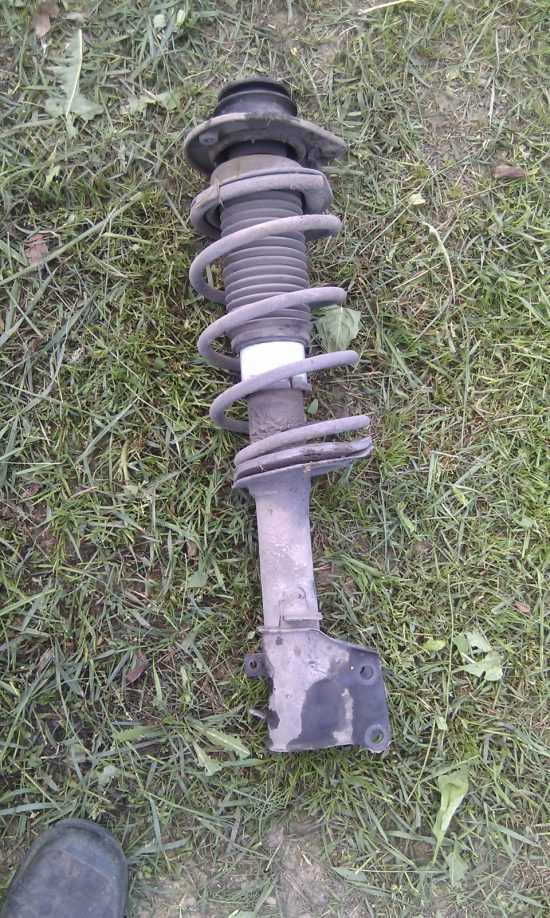

И вынуть старую стойку в сборе.

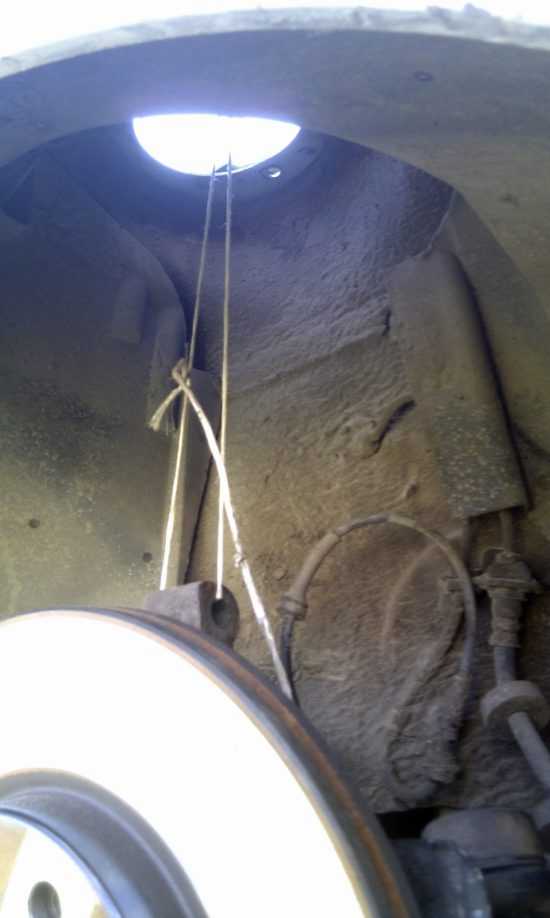

Чтобы не мешался кулак с тормозным диском, подвяжите веревкой за отверстие под опорник. Как показано на фото ниже.

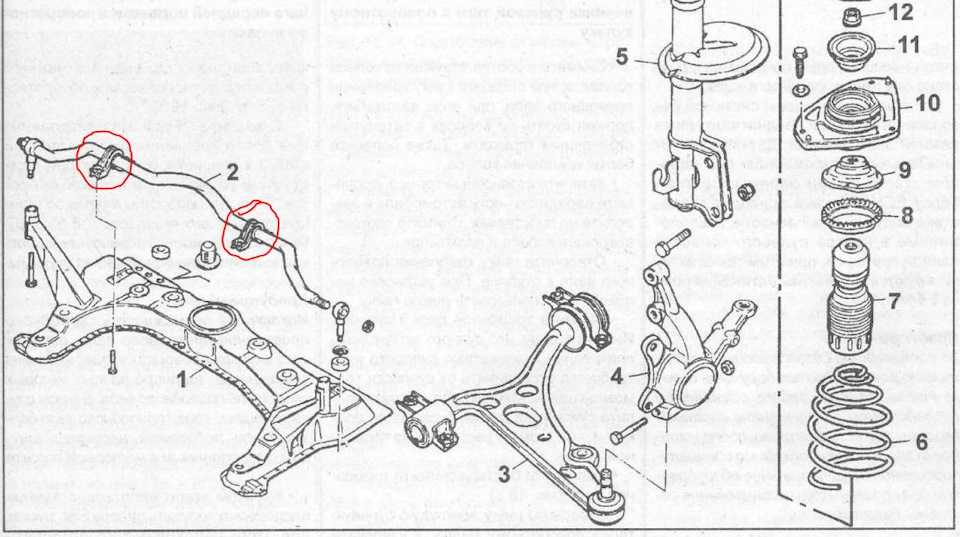

Я поменял сразу рычаги и втулки стаибилизатора.

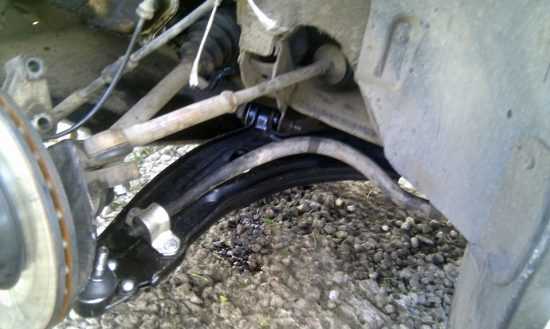

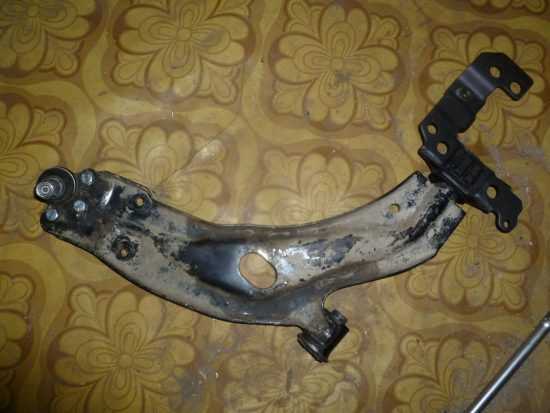

Смочить всё WD-40, чтоб удалить ржавчину и облегчить откручивание. Отвернув все болты и гайки, снять рычаг.

Далее установить новый рычаг и новые втулки стабилизатора, и прикрутить новыми болтами рычаг.

Разбор передней амортизационной стойки

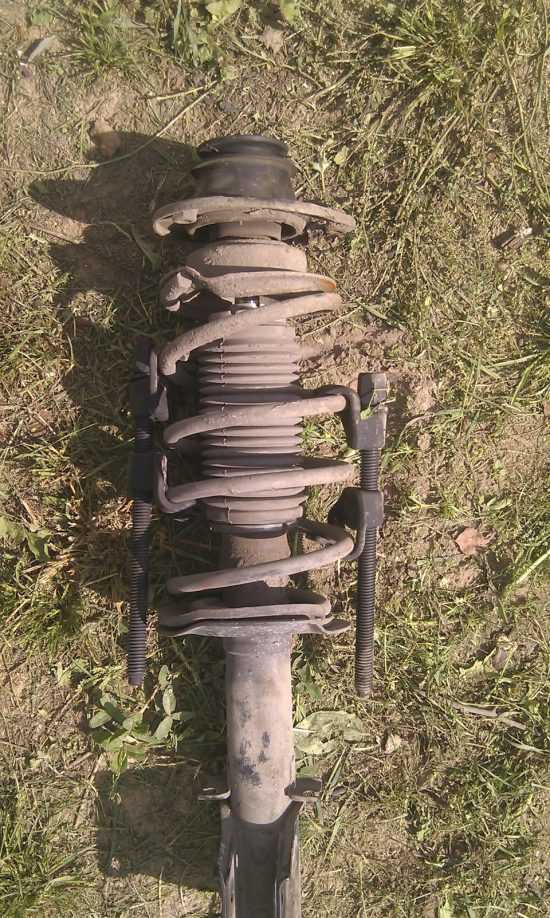

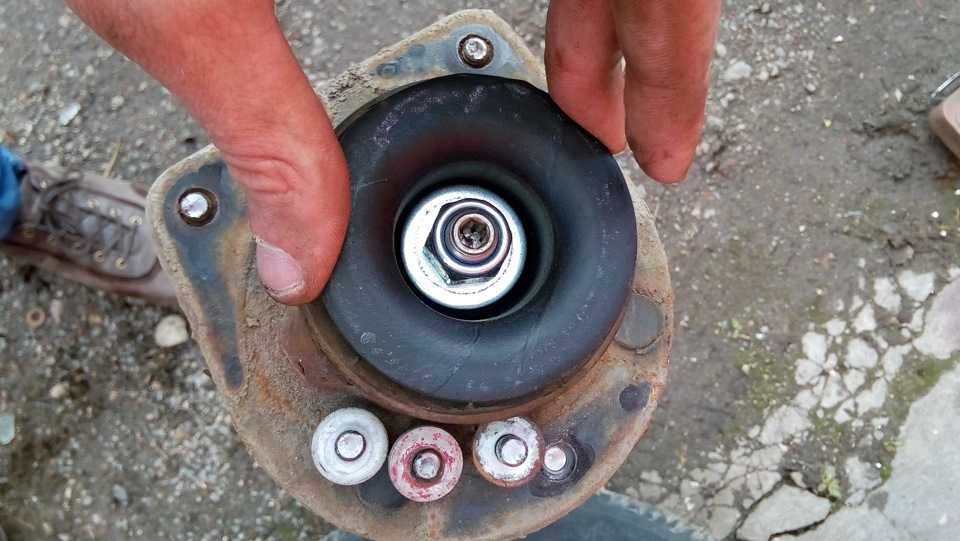

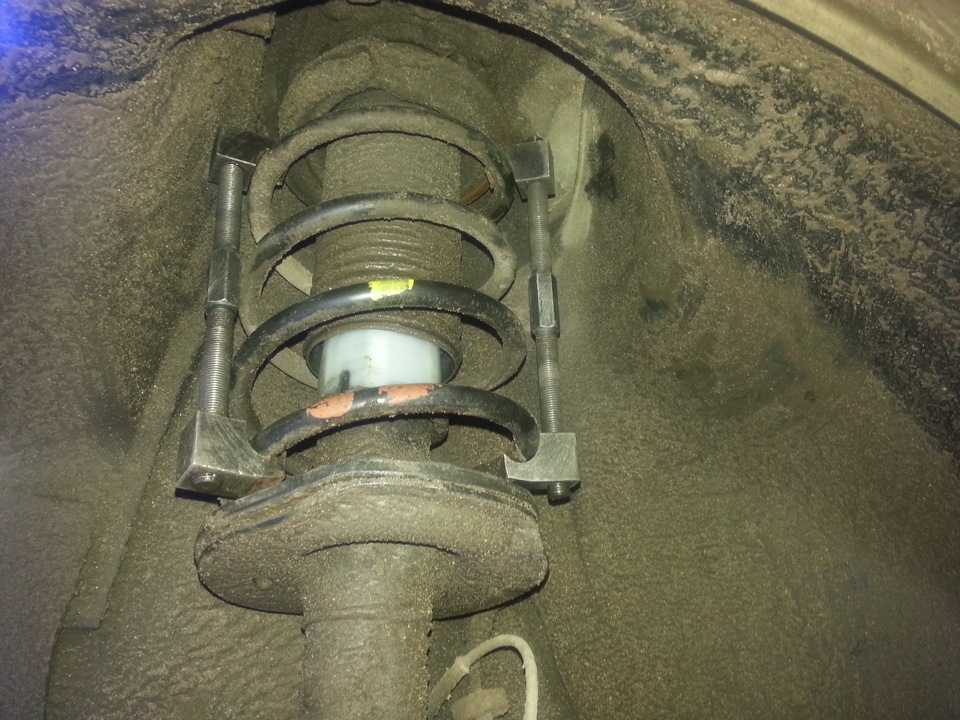

Теперь разбираем струю амортизационную переднюю стойку. Нужно стянуть пружины стяжками и раскрутить амортизатор от опорника.

Отбойник амортизатора в моей Альбеа превратился в хлам. На фотографии ниже.

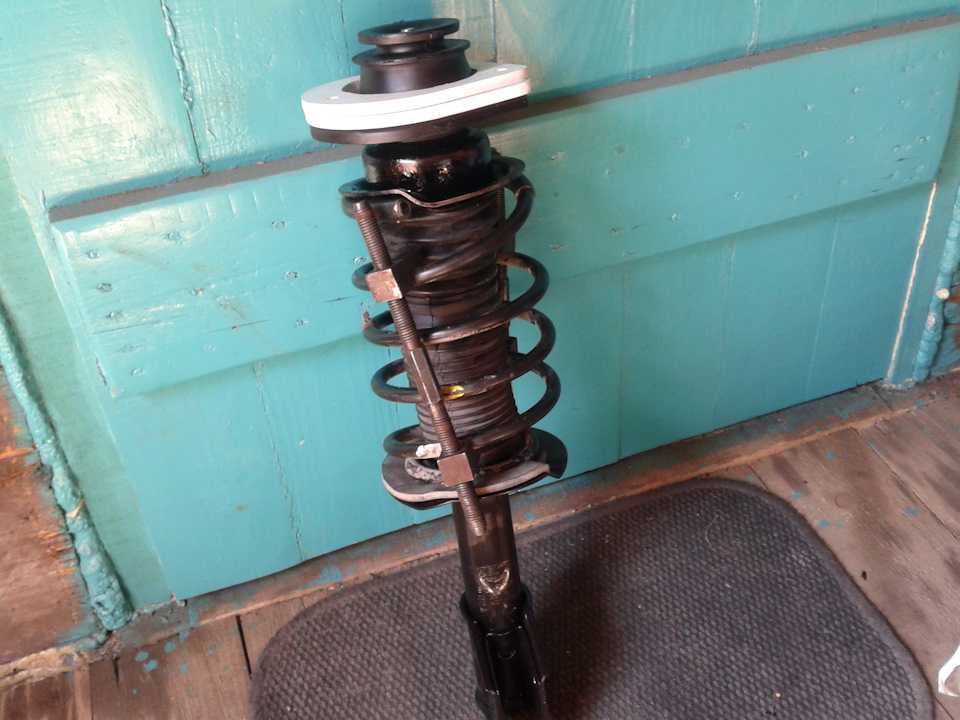

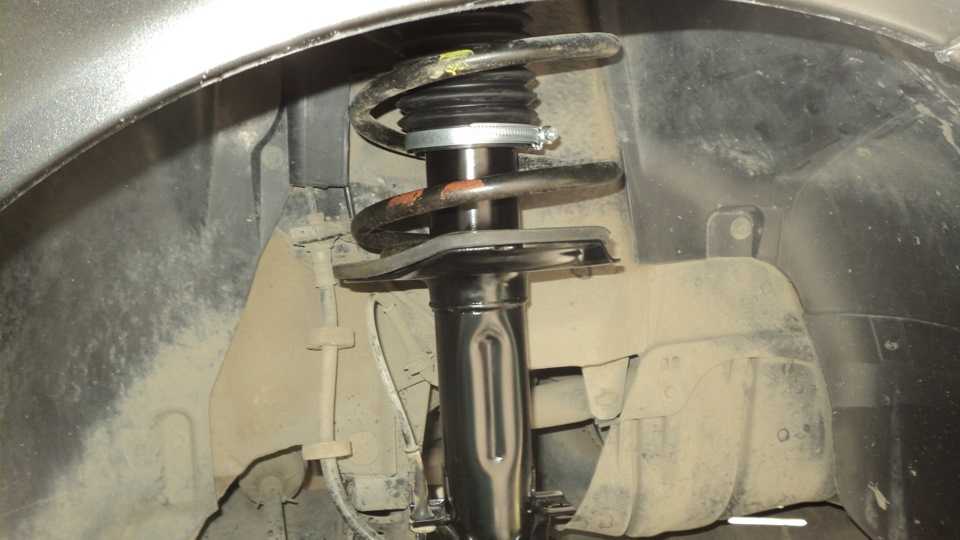

Далее собраем новую стойку с новыми пружинами и установливаем все на авто.

ОЕМ коды деталей передней подвески Альбеа и аналоги

Стойка передняя: оригинал;: 51702390 (без АБС), 51702389 (с АБС).

Аналоги от производителя: 51708823 (без АБС); 51708824 (с АБС).

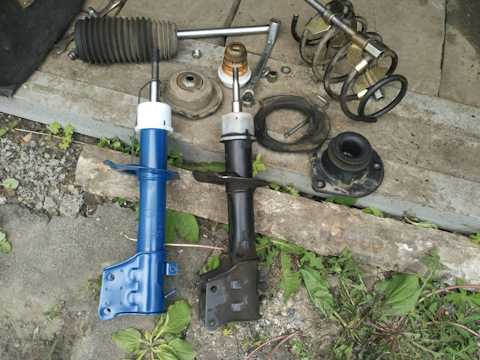

Ниже так же приведены аналоги передних амортизаторов других производителей, подходящие на Албеа 100%.

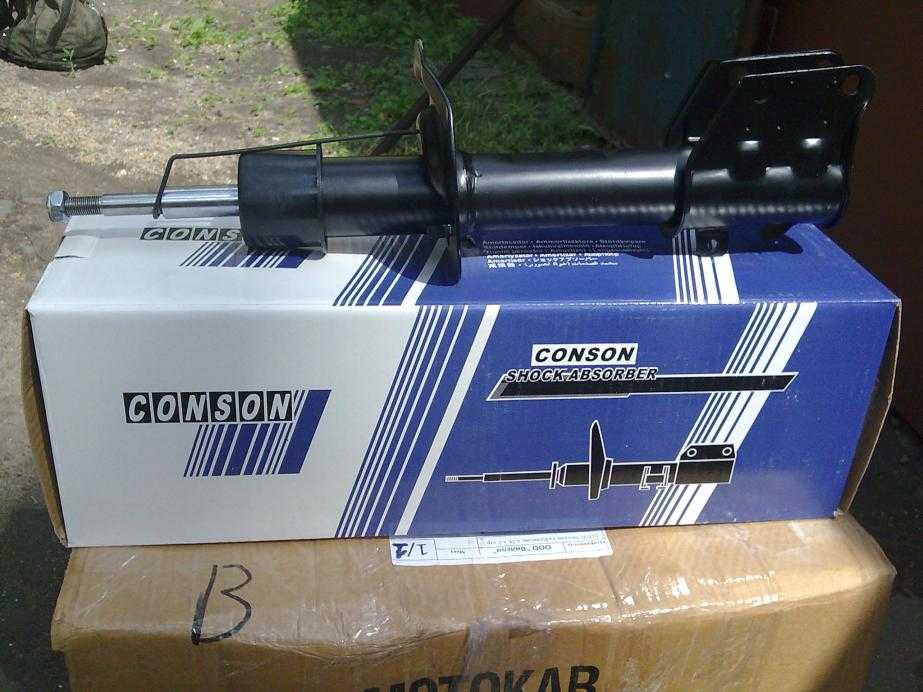

AM-4134 (без АБС) — (Conson, Турция);  имеют жёсткие характеристики, особо не отличаются от оригинала.

CRX21056 (без АБС) — (Carex);

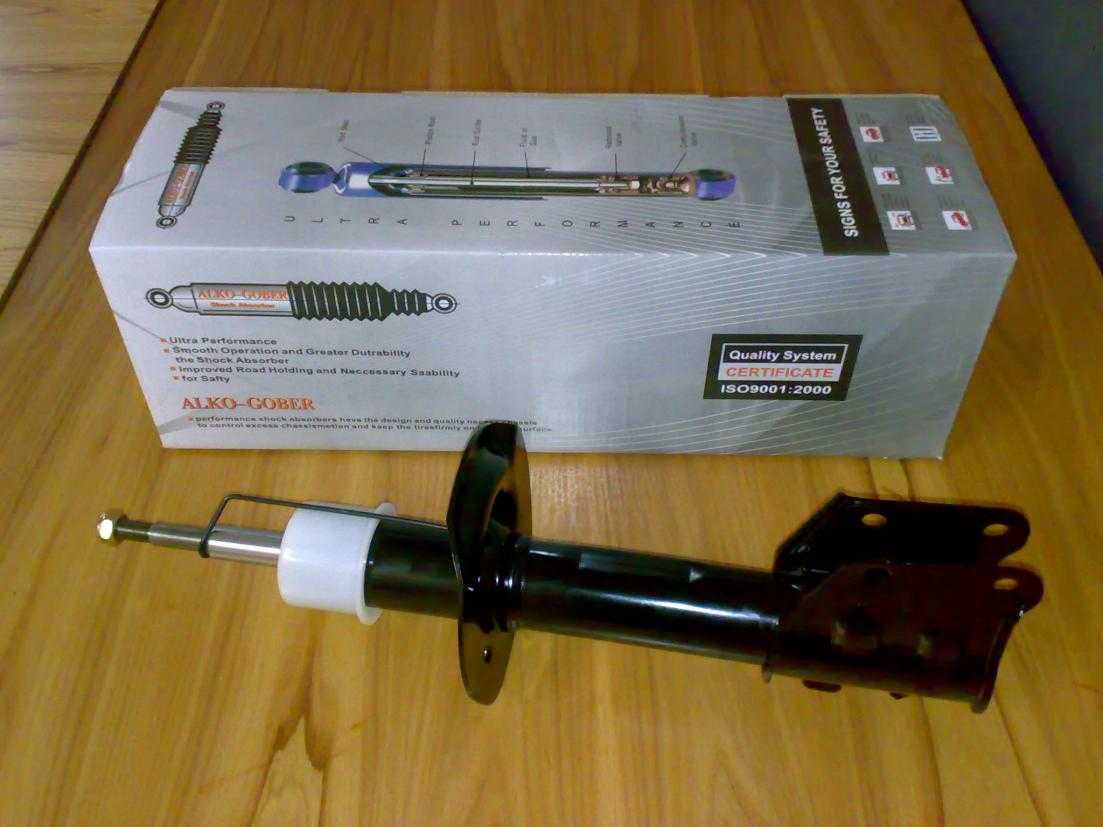

FT-1013 (без АБС) — (Alco/Gober);

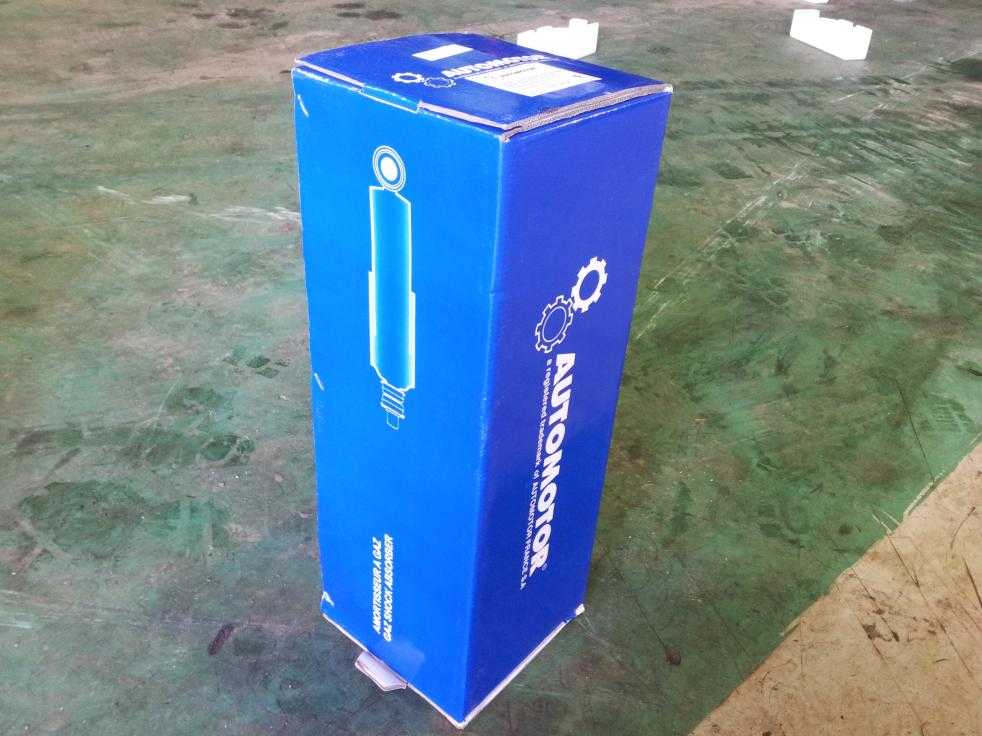

ASG8824 (с АБС) — (Automotor, Франция); имеют мягкие характеристики. С ними автомобиль едет более плавно, пропадают жёсткие удары «в переднюю панель». Изменения особенно заметны когда катишься по загородному шоссе.

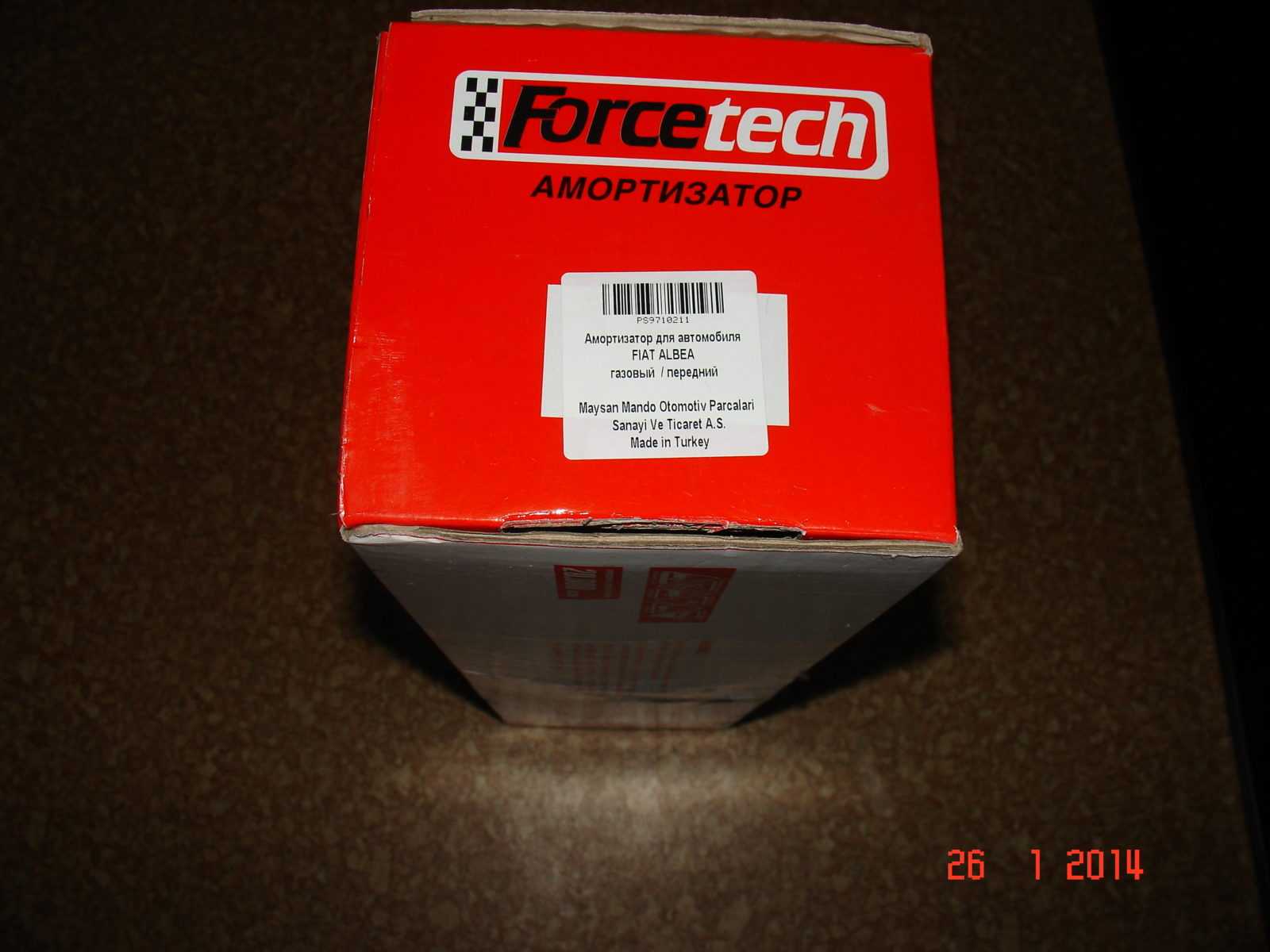

FORCETECH PS 9710211 (с АБС) — (Maysan Mando, Турция);

G16356 (с АБС) — (Monroe).

Опора амортизатора левая: оригинал — 46760673.

Опора амортизатора правая: оригинал 46760674.

Во многих каталогах опоры амортизаторов бьются наоборот и на FIAT Doblo они установлены наоборот (674- левая, 673- правая). В нашем же автомобиле верхние опоры амортизаторов установлены именно в таком порядке как приведено выше.

Пыльники

46466619 — пыльник амортизатора;

46464298 — отбойник амортизатора;
46777766 — резиновая прокладка под пружину;
7082812 — опора шаровая;
46748579 — сайлентблок задний правый;
46748578 — сайлентблок задний левый;
46421522 — сайлентблок передний;
51744226 — втулка стабилизатора наружная;
51769073 — рычаг подвески в сборе правый;
51769074 — рычаг подвески в сборе левый;
46828588 — кулак поворотный правый;
51759339 — кулак поворотный левый;
46776762 — подшипник ступицы (без АВС);
46532573 — подшипник ступицы (с АВС);

  • Стандартный — 68,015/34,976 (GB.12132.S02)
  • Аналог от FIAT Doblo — 72,04/36,976 (R158.58). Ее устанавливают на Albea с 2011 года выпуска.

46738808 — втулка стабилизатора внутренняя, под стабилизатор 46738806(диаметром 22 мм);
46738807 — втулка стабилизатора внутренняя, под стабилизатор 46738805(диаметром 21 мм);
46833041 — пружина передняя.

В комплектациях автомобиля «классик» и «комфорт» передние пружины имеют более жёсткие характеристики в отличии от комплектации «база». Внешне отличий нет, отличие заключается в маркировке пружин. На «базе» — это одна белая и две зелёных точки; «классик» и «комфорт» — это одна жёлтая и две коричневых точки.

Самостоятельная переборка подвески

Для этого понадобятся комплекты запчастей:

  1. Две задние сайлентблоки — левая и правая.
  2. Два шара, две рулевые головки, две втулки передние.

Проведите вправо >>

  • Левая и правая задние сайлентблоки

  • Пары: шаровые, рулевые тяги, передние сайлентблоки

  • Комплект без упаковки

Затем снимаем рычаги, снять их несложно. Желательно из ямы. Ключи нужны с головками 15 и 18.

Первым делом прикрутите рулевые наконечники, в общем менять их минут 15, и это при том, что колеса с них снимают на 10 минут.

Установлены новые

Задние сайлентблоки какое-то время вышли из строя, резина отошла от железной оболочки и давно «полируется»

Это старый сайлентблок задний правый

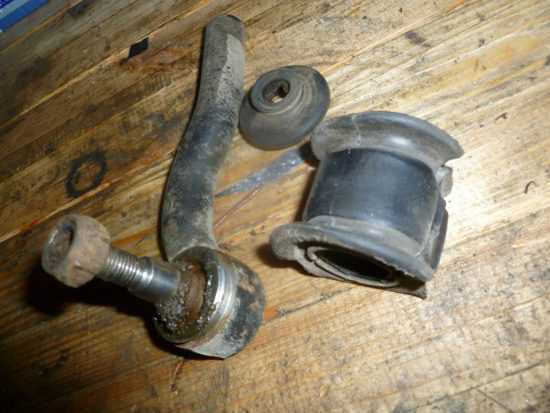

Сломана головка и втулка внутреннего стабилизатора

Затем вынимаем шар, для этого пришлось сделать надрезы балкаркой как на фото и вырезать остатки стамеской. Затем просверлил и снял заклепки.

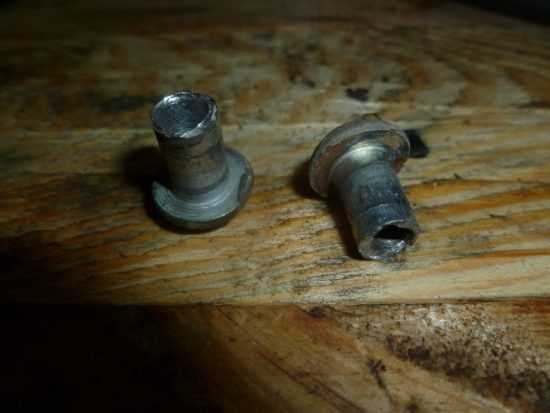

Рельефные заклепки

Замена переднего сайленблока

Согнул края сайлентблока, как на фото. Потом резал ножовкой по металлу.

Потом снял голову по габаритам, взял болт от экстрактора какой-то…

Новый ехал так же, только взял рукав, на фото слева.

Замена заднего сайленблока

Вдобавок задний сайлентблок, здесь понадобится болгарка, зубило, кувалда и снова голова.

Делаем надрез, ударяем стамеской. Пару ударов и все удаляется.

Так что забиваем головкой подходящего размера, которую хотим внутрь, для этого нам понадобится кувалда. Удары должны быть четкими и мощными. Когда голова доходит до рычага, меняем на большую и доделываем.

Закрепляем шар и теперь это готовый рычаг. Далее давайте все расставим по местам.

Подтяжка рулевой рейки

Затягиваем рулевую рейку головкой на 13, не забывая предварительно ее разблокировать.

После всех манипуляций нужно сделать аналогичный развал в сервисе.

Совет: полностью поменять рычаги.

В эксплуатации замена продлится всего 2-3 часа. В одиночку ушло 5-7 часов. Спасается только на работе. Поэтому, если вы не против пары тысяч и жалко своего времени, сделайте это в автосервисе.

Общие сведения об автомобиле

Премьера автомобиля Fiat Albea состоялась в апреле 1996 года под названиями Fiat Siena и Fiat Palio. В 1999 году была проведена первая модернизация автомобиля, а в апреле 2005 года — вторая модернизация и рестайлинг. Производят автомобиль в Польше (г. Тихи), под маркой Fiat Albea в Турции (г. Бурса), а с декабря 2006 года и в России на предприятии группы SOLLERS ОАО «ЗМА» в Набережных Челнах.

Для российского рынка автомобили, собранные в Турции и Набережных Челнах, поставляют с двигателем объемом 1,4 л (77 л.с.) и механической пятиступенчатой коробкой передач.

На данном сайте описан автомобиль российского производства как преобладающий в объеме российского рынка этой модели.

Автомобили Fiat Albea изготавливают только с кузовом седан в трех базовых комплектациях:

  • Base (иммобилайзер, регулируемое по высоте рулевое колесо, гидроусилитель рулевого управления, обогрев заднего стекла, центральный замок, полноразмерное запасное колесо, подушка безопасности водителя, регулируемые по высоте подголовники, система предотвращения возгорания, корректор фар, аудиоподготовка, бамперы, окрашенные в цвет кузова наружные ручки дверей и накладки порогов, устройство Follow me home);
  • Classic (по сравнению с комплектацией Base дополнительно включает в себя зеркала заднего вида с электроприводом, окрашенные в цвет кузова, обивку дверей «Люкс», передние электростеклоподъемники, бортовой компьютер, заднее сиденье, складывающееся в пропорции 40/ 60, кондиционер, противотуманные фары);
  • Comfort (дополнительно к оснащению комплектации Classic включено регулируемое по высоте и поясничному подпору сиденье водителя, ABS + EBD, подушка безопасности переднего пассажира).

Кузов

Кузов автомобиля Fiat Albea несущий, цельнометаллический, сварной конструкции с навесными передними крыльями, дверьми, капотом и крышкой багажника. Ветровое и заднее стекла вклеенные. Сиденье водителя в комплектациях Base и Classic можно регулировать в продольном направлении и по наклону спинки, а в комплектации Comfort — дополнительно по высоте и поясничному подпору спинки, сиденье переднего пассажира — в продольном направлении и по наклону спинки. Передние сиденья и сиденья для задних боковых пассажиров оборудованы регулируемыми по высоте подголовниками. Спинку заднего сиденья в комплектациях Classic и Comfort можно откинуть вперед по частям в пропорции 40:60.

Трансмиссия

Трансмиссия выполнена по переднеприводной схеме с приводами передних колес, оснащенными шарнирами равных угловых скоростей. Все автомобили оснащены пятиступенчатой механической коробкой передач.

Передняя подвеска типа Мак-ферсон, независимая, пружинная, со стабилизатором поперечной устойчивости, с гидравлическими амортизаторными стойками. Задняя подвеска полунезависимая, пружинная, с гидравлическими амортизаторами.
Тормозные механизмы передних колес дисковые, вентилируемые с плавающей скобой, задних — барабанные, с устройством автоматической регулировки зазоров между тормозными колодками и барабанами. Тормозная система оснащена вакуумным усилителем. На автомобили в комплектациях Base и Classic устанавливают регулятор тормозных сил в гидроприводе тормозных механизмов задних колес. Автомобили в комплектации Comfort оснащены антиблокировочной системой тормозов (ABS) с подсистемой распределения тормозного усилия (EBD).

Рулевое управление

Рулевое управление травмобезопасное, с рулевым механизмом типа шестерня-рейка и рулевой колонкой, регулируемой по углу наклона. Все автомобили оснащают гидравлическим усилителем. В ступице рулевого колеса расположена фронтальная подушка безопасности.

На все автомобили установлены инерционные диагональные ремни безопасности для водителя, переднего пассажира и крайних пассажиров на заднем сиденье. Для среднего пассажира на заднем сиденье предусмотрен поясной неинерционный ремень.
