Замена ремня грм чери тигго, пошаговая инструкция

Видео сложной замены ремня ГРМ на Vortex Estina (оцените разницу)

Удачи на дорогах. Ни гвоздя, ни жезла.

В интернете существует множество противоречивых мнений о взаимозаменяемости роликов 473h-1007060ab и 473h-1007060. Многие автосервисы не могут установить ролик нового образца на автомобиль из-за, мягко говоря, своей некомпетентности. Страдают все — покупатели, которые разъезжают по всему городу в поисках ролика старого образца, которых на рынке все меньше. Магазины, потому что покупатели возвращают ролик, а иногда даже весь комплект ГРМ. Ну и собственно автомобили клиентов, т.к. ролик старого образца не просто так заменили на новый, а из-за его существенных недостатков.

Ни для кого не секрет, что автомобили, после выпуска партии на рынок, не перестают совершенствоваться. Процесс совершенствования протекает следующим образом: клиент, купив автомобиль, через некоторое время обнаруживает, что у него вышла из строя та или иная деталь. Он едет в авторизованный центр, вышедшую из строя деталь меняют и на основании данных о том, что выходит из строя раньше положенного времени, автозавод делает выводы о том, какие узлы и механизмы недостаточно надежны. Далее изготовитель автомобилей дает задание инженерам, чтобы они устранили проблему. Те в свою очередь разрабатывают новый узел, и все новые автомобили начинают комплектоваться уже усовершенствованными деталями. Но было бы как минимум глупо поставлять новые детали на конвейер, а уже выпущенные автомобили продолжать ремонтировать конструктивно не совершенными деталями, поэтому новый узел делается таким образом, чтобы максимально подходить как к старым, так и к новым автомобилям.

Именно такая судьба была у натяжного ролика 473h-1007060, который был установлен на автомобилях линейки Chery (самые распространенные из них Chery Fora (Vortex Estina), Chery Kimo, Chery QQ6, Chery Tiggo (Vortex Tingo)).

Ролик ГРМ был недостаточно надежен, и часто ломался, провоцируя обрыв ремня ГРМ со всеми вытекающими отсюда последствиями. Именно поэтому завод Chery вместе с поставщиками роликов Gates разработали новый ролик 473h-1007060ab, в котором фиксация ролика на двигателе осуществляется только за счет болта. Конструкция ролика такова что этого достаточно для надежной фиксации.

Однако, это не все отличия. При более детальном рассмотрении мы видим, что ролик старого образца имеет усики в верхней свой части, которые позволяют натянуть ремень ГРМ именно с тем усилием, которое необходимо для правильной его работы

На ролике нового образца таких усиков нет, но конструкторы не забыли о важности правильной натяжки. Если мы присмотримся, то увидим маленькую черную риску около места под шестигранник

Натяжение ремня нужно производить до того момента, пока риска не совпадет с другой, которую сейчас не видно. Кроме того, натяжка этим роликом осуществляется в противоположном направлении, чем роликом старого образца. Ну вот пожалуй и все отличия.

Для полной вашей уверенности в том, что этот ролик именно то что вам нужно, ниже вы можете посмотреть видео, в котором вкратце показано как устанавливается этот ролик

1) Накидываем ремень ГРМ

2) Закручиваем болт, чтобы ролик не болтался, но в то же время мог свободно проворачиваться.

3) Натягиваем ролик, до сопоставления рисок

4) Делаем окончательную затяжку болта

5) Делаем пару оборотов двигателя (не заводя мотор), убеждаемся что метки не сместились, и со спокойной душой закрываем крышку ГРМ.

КРАТКОЕ ВИДЕО О ТОМ КАК МЕНЯЕТСЯ РОЛИК 473H-1007060AB

ПОЛНОЕ ВИДЕО О ТОМ КАК МЕНЯЕТСЯ РЕМЕНЬ ГРМ С РОЛИКОМ 473h1007060AB

Замена ремня ГРМ

Для того, чтоб поменять ремень, нужно добраться до него. Для этого необходимо:

Снять опору двигателя, отсоединяя ее путем откручивания 4 болтов и 2-х гаек, которые крепят подушку.
После этого, снимаем пластмассовую защиту мотора а также и подкрылок с нужной стороны.
Теперь нам понадобится ключ на 16. Им снимается ролик.
Механизм натяжителя ремня тоже нужно демонтировать.
Под ним находим болт, который держит пластиковый кожух ГРМ и откручиваем его, снимая защиту.
Далее последует снятие коленвала. Шкив коленвала нужно снять, как и обводной ролик, а вот центральный болт, который находится на нем, лучше не откручивать. Нижний и верхний кожухи тоже снимаем, открутив три болта, которые его держат.
Отсоединяем провода высокого напряжения и датчик детонации, выкручиваем свечи. Помехой для снятия клапанной крышки будет шланг отвода картерных газов, ее нужно также отсоединить от двигателя. Освободив клапанную крышку, снимаем и ее тоже.
На распределительных валах нужно обязательно выставить метки, которые должны совпасть при вращении валов. Зубцы на шкивах должны переместится до того момента, пока совпадут маленькие метки.
Существует альтернативный способ регулировки положения коленвала. Для этого нужно использовать четыре металлических стержня, которые устанавливают в свечные колодцы. При правильном положении вала двигателя, эти стержни станут строго ровно.
Теперь нам пригодится пластина, которая фиксирует распредвалы в горизонтальном положении.
После того, как валы надежно зафиксированы, ослабляем затяжку натяжного ролика.
Шестигранным ключом потихоньку откручиваем болт крепления ролика на кронштейне. Проворачиваем его внутреннюю часть до тех пор, пока не ослабится ремень ГРМ.
И только теперь его можно снять с автомобиля.
Одевать новый ремень нужно очень аккуратно, внимательно следя за тем, чтоб коленвал был в прежнем положении. Для того, чтоб правильно натянуть ремень и избежать его провисания, нужно отрегулировать степень натяжения, вращая внутреннюю часть натяжного ролика.
Проворачиваем ролик до того момента, пока не совпадут стрелочка и прорези. После этого закрепляем ролик.
Правильность установки механизма газораспределения проверяем следующим образом: метки на шкивах распредвалов должны совпадать с коленвалом. Болты на шкивах верхних валов необходимо ослабить.
Чтобы фиксирующая пластина не согнулась лучше придержать ключом коленвал. Заглушку, которая находится в передней части мотора выкручиваем и проворачиваем потихоньку коленвал с помощью ключа.

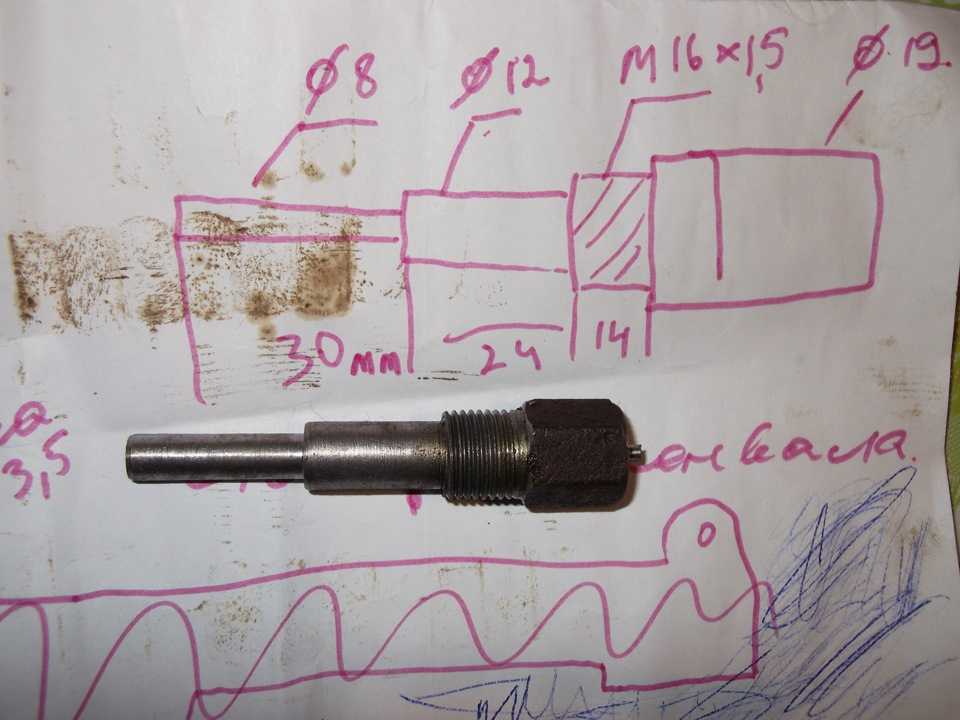

Теперь нам пригодится штырь. С его помощью нужно застопорить нижний вал. При правильном положении штырь упрется, а наружу будет выглядывать только его кончик. Вал таким образом застопорится.
Ремень нужно одевать так, чтобы не сместился нижний коленвал. Он должен быть натянут, иначе провиснет между большими верхними шкивами до нижней точки.
Натяжение ремня выставляется вращением внутренней части натяжного ролика. Он вращается до тех пор, пока не совместятся прорези со стрелкой. После необходимо зафиксировать положение.

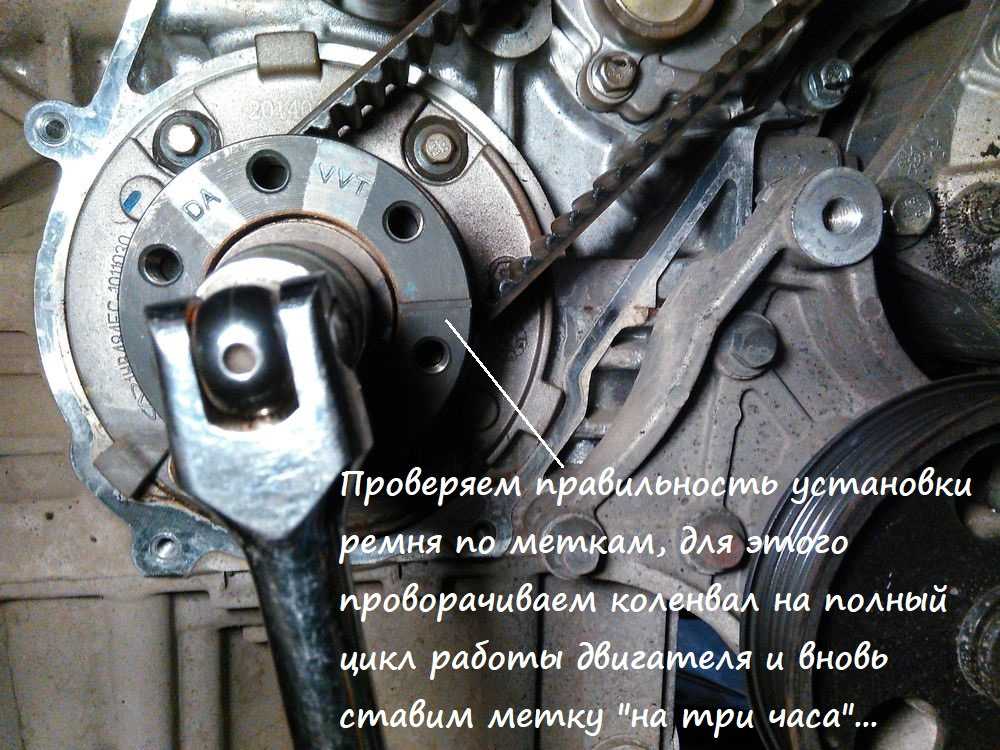

Теперь необходимо проверить правильность установки ремня ГРМ. Он стоит правильно, если: совпадают метки на верхних шкивах, нижний коленвал в сервисной точке. При отсутствии одного из пунктов повторить процедуру обязательно.
Теперь стопорной пластиной закрепились верхние валы, а сам ремень натянулся.
Далее необходимо ослабить два болта крепления зубчатых верхних шкивов. Для того, чтобы стопорная пластина не согнулась, нижний коленвал придерживайте ключом. Теперь ищем болт- заглушку в передней части двигателя, он находится правее и чуть выше площадки с номером, его нужно вывернуть.
Поворачивая ключом нижний коленвал, понадобится вставить фиксирующий болт, но можно и штырь, (со штырем работайте аккуратно, так как при неправильном положении коленвала, штырь может провалиться).
В том случае, если штырь установлен правильно, он упрется, а снаружи останется примерно 2-3 см. излишка, коленвал застопорится. Смотрим положение поршней, они должны быть выставлены ровно, пластина не деформирована и стоять на месте. Если всё верно, то можно затягивать болты и рисовать новую метку. Все используемые инструменты вытаскиваем и собираем все в обратном порядке. Для своего успокоения поверните колесо, и убедитесь, что нет стопоров, и поршни не упираются в клапаны.

https://grmexpert.ru/po-markam/chery/cherri-tiggo/
https://m.etlib.ru/blog/39-zamena-remnya-grm-na-chery-tiggo-s-dvigatelem-acteco-18
https://grandrepairauto.ru/zamena-grm-chery-tiggo.html

Когда менять ремень

Основное назначение привода ГРМ – синхронизация действий валов, принимающих участие в работе двигательной системы – коленвала и распредвала. С помощью ремня передается крутящийся момент от коленвала распредвалам. Так отработанный газ выводится, а цилиндры снабжаются воздухом. С помощью ремня обеспечивается синхронная работа клапанов и поршней, поэтому во время движения они не сталкиваются.

Если ремню не оказывать должного внимания, то он обязательно порвется, и произойдет это раньше времени, регламентированного производителем. Считается, что ремень на Чери Фора подлежит замене после 60 000 км. Но это может произойти и гораздо раньше, если не производить диагностику.

Ремень ГРМ приводит в действие водяной насос, из-за чего он получает дополнительные нагрузки. Производить диагностические процедуры по отношению к ремню рекомендуется через каждые 25 000 км. А вот какие признаки говорят о том, что расходник пора заменить на новый:

автомобиль стал расходовать топлива больше, чем прежде;
в работе мотора стали часто замечаться сбои;
мощность автомобиля стала падать;
двигатель стал быстро перегреваться.

При обнаружении одного из этих признаков стоит задуматься и заглянуть под капот, чтобы проверить состояние ременной передачи. В ходе визуального осмотра узла ГРМ можно самостоятельно обнаружить дефекты, говорящие о том, что привод пора заменить. Вот список данных дефектов:

поверхность ремня выглядит изношенной;
на зубьях видны сколы и выбоины;
поверхность покрылась трещинами;
торцы разлохматились и видны отдельные нити;
структура начала расслаиваться;
поверхность покрыта масляными пятнами.

Признаки износа и когда менять ремень

Дело в том, что ремень может прийти в негодность и раньше указанного производителем срока, и этому могут способствовать следующие причины:

слишком агрессивная манера езды водителя;
плохие дороги;
местные погодные условия;
попадание на поверхность масла или охлаждающей жидкости;
выход из строя помпы;
неисправность роликов.

Если вы обнаружили, что на ремне находятся следы масла, это значит, что менять нужно не только его, но и сальники. Дальнейшее протекание на уже новый ремень будет служить причиной его преждевременного выхода из строя, ведь масло губительно действует на резину. Наличие на роликов люфтов или других дефектов свидетельствует о том, что их тоже лучше заменить, ведь очень скоро они все равно придут в негодность, но тогда механизм придется разбирать уже только из-за них.

А вот какие внешние признаки говорят о том, что данный расходник подлежит немедленной замене:

поверхность покрылась трещинами;
появились вздутия;
торцы разлохматились.

Здесь не случайно говорилось именно о немедленной замене в случае обнаружения подобных дефектов. Если ремень не заменить, когда на нем появились дефекты, то в дальнейшем он может оборваться, а это уже очень неприятно, так как потребует капитального ремонта. Судите сами: обрыв передачи приведет к тому, что поршни столкутся с клапанами. Это приведет к деформации последних. Вот и получается, что поленившись сменить дефектный расходник, придется тратить деньги и время на капитальный ремонт машины, которого вполне можно было бы избежать.

Конечно, вы можете поручить ремонт специалистам, но эта статья написана для тех, кто все привык делать своими руками. Стоимость нового расходника доходит до 5 000 руб. Если прибавить к этому стоимость ремонта, получается довольно крупная сумма, если еще иметь в виду, что кроме самого ремня придется поменять еще некоторые детали – ролики, сальники, а возможно и еще что-то.

Покупая новый расходник, не стоит экономить, так как некачественный ремень очень быстро придет в негодность, и его снова придется менять. Поэтому не покупайте расходники с рук, а сэкономьте лучше на ремонте – произведите его сами. Кроме экономии средств, вы получите еще бесценный опыт ремонта, который обязательно пригодится в будущем.

Если вы решили, что будете производить ремонт сами, тогда подготовьте набор ключей, домкрат, зафиксируйте автомобиль на ровной площадке и начинайте.

Двигатели на Чери Тигго: все версии

За годы работы производителю Chery Tiggo удалось сменить несколько типов двигателей. Кратко рассмотрим их характеристики.

1,5-литровые ACTECO

SQRE4T15 (с турбонагнетателем) и его версия SQRE4T15B — бензиновый двигатель. С 2016 года устанавливается на Chery Tiggo 7 первого поколения.

Тип топлива: бензин. Объем — 1,5 литра. Мощность — 152 л.с вместе с максимальным крутящим моментом 210 Н * м.

Имеет два распредвала, 16 клапанов, ремень ГРМ.

1,6-литровые

Двигатели объемом 1,6 л представлены следующими типами:

SQR481F — 119 л.с., 4-цилиндровый рядный 16-клапанный двигатель. Устанавливался на Tiggo T11 с 2005 по 2015 год. Есть ремень.
SQRE4G16 — 4-цилиндровый 16-клапанный бензиновый двигатель. Он выдает до 126 «лошадиных сил» и разгоняет машину до «сотни» за 14 секунд. Устанавливается на Tiggo 3 первого поколения с 2014 по настоящее время, а также на T11 первого поколения с 08.2013 по 11.2016 Есть цепочка.

1,8-литровые

В категории 1,8 л Cherie Tiggo представлена двигателем SQR481FC. Это инжекторный двигатель мощностью 132 «лошадиных силы» при 5750 об / мин. Максимальный крутящий момент составляет 170 Н * при 4500 об / мин. Топливо — бензин.

Устанавливался на Tiggo T11 (рестайлинг) с 08.2013 по 11.2016

2,0-литровые

Наиболее востребованы двухлитровые моторы Cherie Tiggo.

Они представлены следующими вариантами:

4G63S4M — двигатель бензиновый (выпускается по лицензии Mitsubishi Motors Co), рядный, 4-цилиндровый с верхним распредвалом. Максимальная мощность — 170 л.с вместе с. Количество клапанов на цилиндр — четыре. Устанавливается с 2005 года.
484F, SQR484F — Группа 4 цилиндра, 16 клапанов с двухфазной системой распределения. Верхний порог мощности — 136 л.с вместе с. Устанавливается на Tiggo 5 1-го поколения с 2014 по 11.2016 и на рестайлинговую версию того же поколения с 12.2016 по настоящее время.
SQRD4G20 — двигатель 122 «лошадиных сил», 4 цилиндра с двойным распределительным валом. Действительно, это тот же SQR484F, но с Евро-5 и уменьшенной мощностью. Устанавливалась на Tiggo 4 1-го поколения с 09.2017 по 07.2019 и рестайлинговая версия того же поколения с 08.2018 по сегодняшний день. А также на Tiggo 7 первого поколения с 04.2016 года по настоящее время.

2,4-литровые

В эту категорию входит двигатель 4G64S4M мощностью 95 кВт или 165 «лошадиных сил» при максимальном крутящем моменте. Это 16-клапанный четырехцилиндровый двигатель, произведенный по лицензии Mitsubishi Motors Co.

Устанавливался на Tiggo T11 первого поколения с 10.2005 по 07.2013.

Почесав затылок приступаем к замене

Снимаем расширительный бачок. Сливаем антифриз, если будем менять помпу. Снимаем защиту снизу, если есть и немного подданкрачиваем двигатель. Так же снимаем переднее правое колесо и пластиковый брызговик. Откручиваем опору двигателя, четыре болта и две гайки и демонтируем ее.

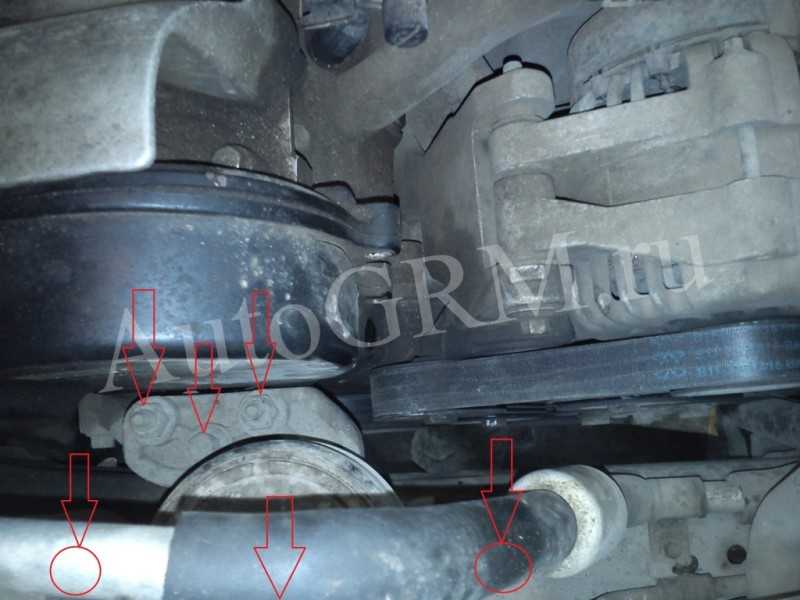

Как обычно мешаются всякие трубки, поэтому некоторые болты на фото не видны. Но вы их найдете без проблем. Без подушки двигатель выглядит так.

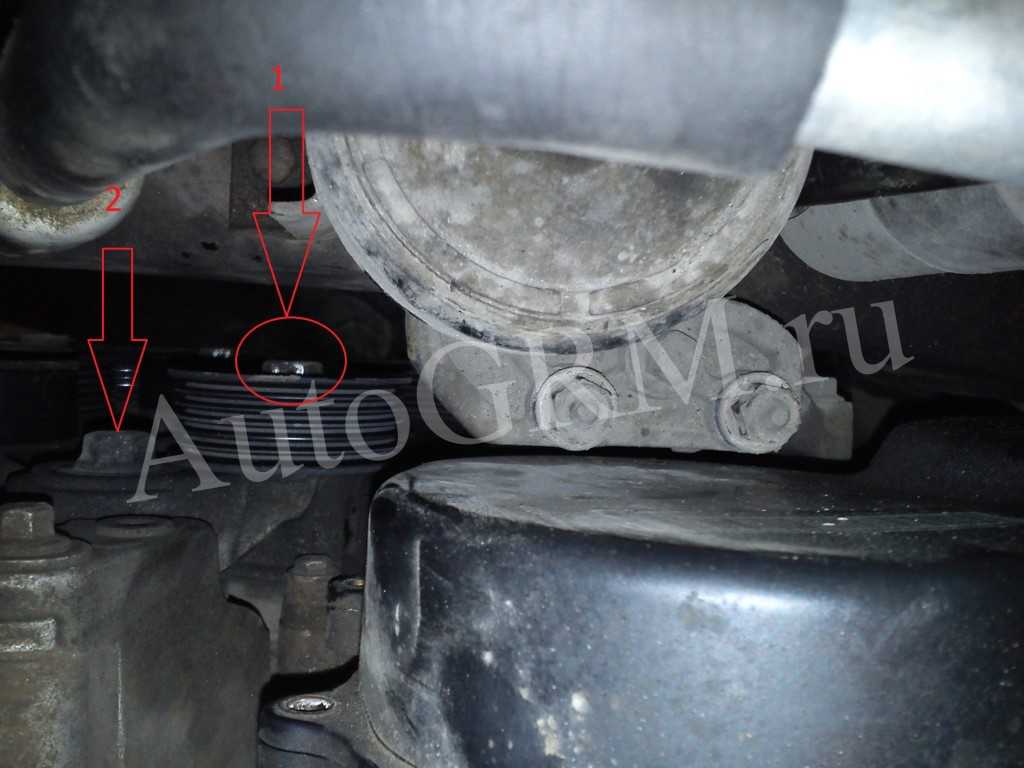

Ключом на шестнадцать, проворачиваем автоматический натяжитель ремня до ослабления и снимаем ремень навесных агрегатов. Пружина там серьезная так что придется попотеть. На фото ремень уже снят.

1 – болт крапления натяжного ролика к автоматическому натяжителю.

2 – болт крепления автоматического натяжителя.

Снимаем натяжитель, он мешает открутить один из болтов защитного кожуха. Верхний обводной ролик откручивать необязательно если нет люфта.

Откручиваем шесть маленьких болтов шкива коленвала и один большой нижнего обводного ролика и снимаем их.

Проворачиваем коленвал так чтобы метка была примерно параллельно полу и смотрела в сторону переднего бампера. И ставим свою метку на кожухе. Она понадобится для последующей проверки.

Снимаем остаток опоры двигателя, для этого откручиваем три болта. Болты упираются в лонжерон и я долго желал здоровья конструкторам, пока пытался ее вытащить.

Затем снимаем верхнею защитную крышку ремня ГРМ. Отворачиваем четыре болта покроям и один посредине который невиден не под каким ракурсом. Не все болты под шестигранник!

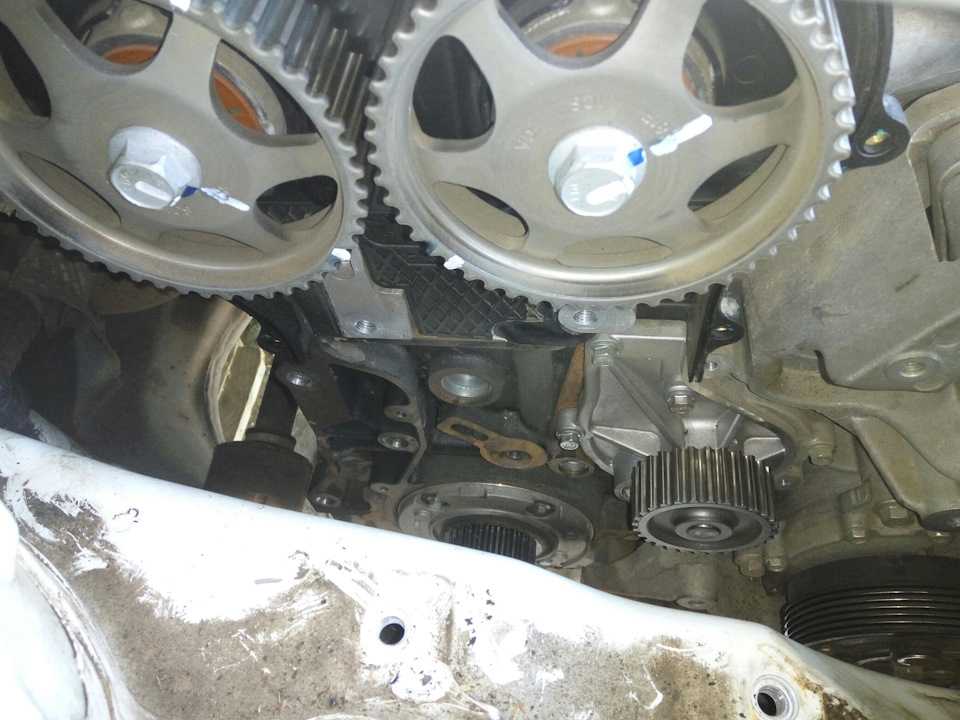

Метим шкивы распредвалов в любом месте, лучше две метки друг напротив друга.

Далее откручиваем шесть таких же болтиков на нижней крышке и снимаем ее.

Снимаем бронепровода, выкручиваем свечи и отключаем датчик распредвала. Откручиваем двенадцать болтов и снимаем клапанную крышку.

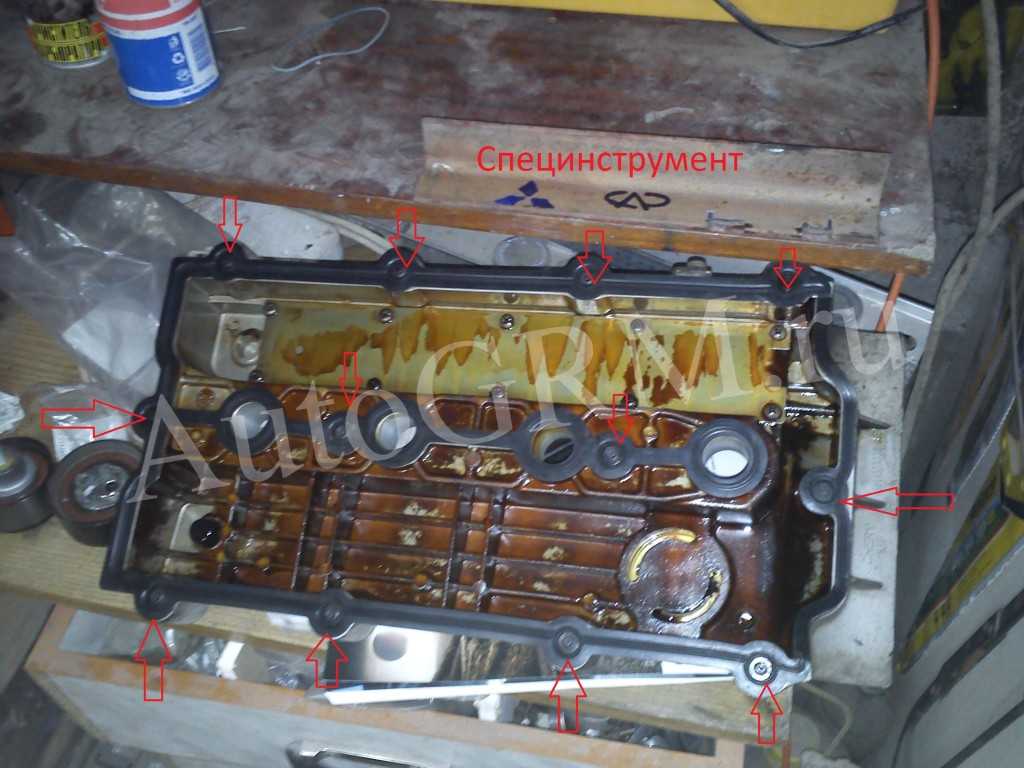

Поскольку из-под прокладки выступало масло ее заменили. Вообще рекомендую менять все прокладки которые снимались это убережет вас от лишней работы в дальнейшем.

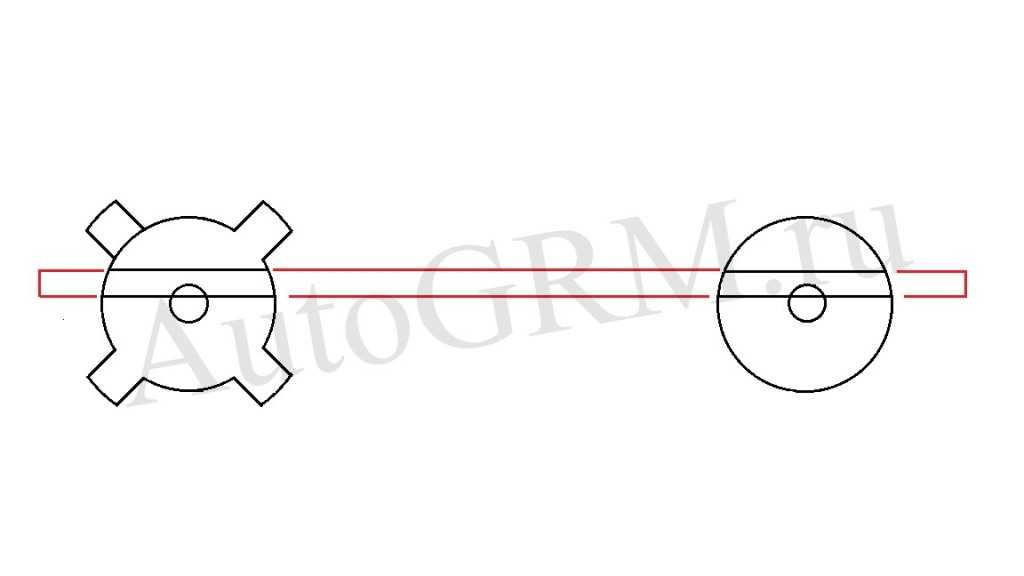

Если метка распредвала смотрит в сторону переднего бампера, то выемки на распредвалах должны встать друг на против друга. Они обозначены стрелкой. И прорези в торцах должны быть параллельно верхней плоскости головки блока цилиндров. Если это не так немного проворачиваем их немного за коленвал. В них и вставляем наш свежеизготовленный специнструмент. Поскольку клиент нас торопил то как всегда сделать главные фото мы забыли. Пришлось вспомнить школьный курс рисования. Специнструмент обозначен красным.

Поскольку первые метки немного не попали ставим еще две метки другим цветом на шкивах распредвала и блоке цилиндров напротив метки коленвала. Чем больше меток поставим, тем проще потом проверить и меньше вероятности ошибки. Главное не запутайтесь, две группы меток вполне достаточно.

Откручиваем болт натяжного ролика и шестигранником его немного проворачиваем до ослабления ремня. Снимаем ремень ГРМ.

Меняем натяжной и два обводных ролика.

Откручиваем шесть болтов крепления помпы и снимаем ее.

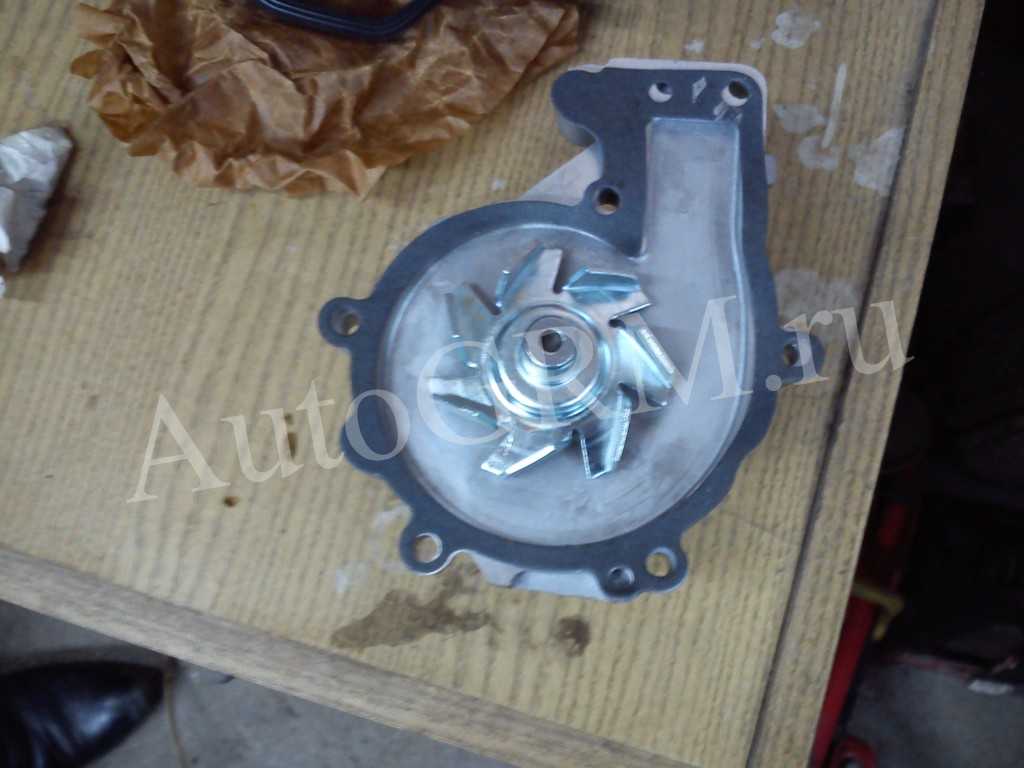

А вот и новая помпа.

Смазываем прокладку тонким слоем герметика, и ставим помпу на место. Во всех дилерских руководствах по ремонту написано, что вместе с заменой ремня ГРМ меняются все ролики и помпа, независимо от их состояния. Я считаю, что это правильно! Нередки случаи, когда жадный клиент возвращался через месяц со свистящей помпой или роликом и оплачивал опять всю работу целиком. Скупой платит дважды.

Ставим на место все ролики и сам ремень. Нисходящая ветвь ремня должна быть натянута, в противном случае при натяжке ремня метки сместятся.

Натягиваем его роликом до совпадения стрелки и паза. Используем шестигранник.

Затягиваем болт крепления ролика. Вынимаем наш спец инструмент.

Проверяем совпадение меток на шкивах распредвала и коленвале. Ставим нижний защитный кожух, на котором наша первая метка. Подводим коленвал к ней и проверяем совпадение на распредвалах. Если все в норме проворачиваем коленвал два оборота и убедившись, что клапана не встречаются с поршнями, проверяем метки еще раз. Теперь ставим все что сняли на место. Заливаем антифриз и заводим автомобиль. Теперь вы можете спокойно заменить ремень ГРМ на двигателе Acteco. Процедура не из легких, но если вы будите внимательны и не поленитесь несколько раз себя перепроверить, вы справитесь без особых усилий.

Замена ремня

Бо́льшая часто владельцев автомобиля доверяет проводить замену ремня ГРМ специалистам специализированных центров, но для тех, кто умеет работать со слесарным инструментом, знает устройство силового агрегата, эта операция может быть выполнена самостоятельно. Специального оборудования или инструмента не потребуется, операцию можно выполнить в гараже со смотровой ямой, на эстакаде или подъёмнике.

Какие запчасти приобрести и что потребуется для работы

Когда проводится плановая замена деталей привода ГРМ, обычно приобретают комплект ГРМ gates chery tiggo. При большом пробеге машины может понадобиться замена насоса в системе охлаждения двигателя

Выбору запасных частей следует уделить внимание, так как на рынке имеется много подделок под известных производителей комплектующих. Кроме приобретения новых запасных частей, следует приготовить нужный инструмент:

Набор гаечных ключей, в том числе на «16», «18».
Автомобильный домкрат.
Подставку под кузов машины.
Противооткатные башмаки.
Набор шестигранников.
Приспособления для фиксации в неподвижном положении коленвала, распредвалов.

Как часто необходимо менять ремень

Производители рекомендуют менять зубчатый ремень при пробеге не более 40 тыс. км или после 4 лет эксплуатации автомобиля.

В некоторых случаях этот пробег может быть меньше, этому могут послужить следующие причины:

Низкое качество запасных частей.
Протекание моторной смазки в зоне работы ременной передачи.
Тяжёлые условия эксплуатации машины.
Износ шестерён коленвала, распредвалов.

При каждом техническом обслуживании машины следует обращать внимание на состояние деталей привода ГРМ. Если замечены трещины, расслоение ремня, его необходимо менять новым изделием

Процедура замены

Замену ремня ГРМ можно выполнить в таком порядке:

Автомобиль устанавливают на месте проведения работы, затягивают ручной тормоз, включают 5 передачу, под задние колёса устанавливают противооткатные башмаки.
Баллонным ключом срывают колёсные болты правого переднего колеса, далее приподнимают кузов машины автомобильным домкратом, опускают его на надёжную подставку. А также приподнимают через деревянные проставки двигатель.
Открывают моторный отсек, снимают для удобства работы воздушный фильтр.
Далее следует демонтировать расширительный бачок системы охлаждения, вынуть его из моторного отсека.
Правое переднее колесо снимают, также подлежит снятию защита моторного отсека в арке, подкрылок.
А также следует снять опору двигателя, она фиксируется на кузове двумя гайками, 4 болтами.

Снятию с двигателя подлежит ролик и механизм его натяжения. Для этого понадобиться ключ на «16».
Под механизмом натяжения находится болт крепления пластиковой защиты привода ГРМ, его выворачивают, кожух снимают.

Следующим шагом будет снятие шкива коленвала двигателя. И также снимают остальные защитные кожухи привода ГРМ.

Теперь можно отсоединить высоковольтные провода со свечей зажигания, вывернуть их со свечных колодцев. И также работе будет мешать датчик детонации, который снимают с двигателя.
Далее снимают шланг, отводящий картерные газы, демонтируют крышку клапанного механизма.

В головке блока цилиндров установлены два распредвала, которые необходимо выставить в нужное положение, после этого их фиксируют стопорной пластиной.
Теперь можно снимать натяжной ролик. Отворачивают крепёжный болт, поворачивают ролик, снимают зубчатый ремень.

Установку новых деталей привода механизма ГРМ выполняют в порядке, обратном снятию изношенных деталей. Перед установкой нового ремня проверяют совпадение установочных меток. Если их положение не нарушилось, можно продолжить работу.

Установочные метки

Эффективность работы силового агрегата достигается при правильном выборе и установке фаз газораспределения. Распредвалы следует провернуть в такое положение, когда прорези в их торцах займут строго горизонтальное положение. Теперь в них устанавливают стопорную пластину для фиксации в таком положении. Фиксации также подлежит коленвал двигателя. Для этого его также поворачивают в определённое положение. Проще всего в открытые свечные колодцы устанавливают стержни, после чего поворачивают коленвал до такого положения, когда стержни в свечных колодцах займут одинаковое положение по высоте.

Коленвал фиксируется штырём подходящего диаметра. Его вставляют в отверстие блока цилиндров, медленно поворачивают коленчатый вал. При совпадении стержня с отверстием его задвигают до упора. После этого можно установить новый зубчатый ремень. После натяжения проверяют положение установочных меток. Если их положение не нарушилось, можно выполнить пробный пуск мотора.
