Замену колодок Форд Фокус 2 проводим в случае предельно допустимого износа их накладок. Колодки также необходимо заменить при замене диска тормозного механизма, замасливании накладок или наличии на них глубоких борозд, трещин и сколов, а также в случае отслоения накладок от основания колодок. Колодки тормозных механизмов передних колес необходимо заменять только комплектом — все четыре колодки тормозных механизмов. Замена колодок только одного одного тормозного механизма может привести к уводу автомобиля в сторону при торможении. Если уровень жидкости в бачке гидропривода тормозов находится на отметке MAX, то перед установкой новых колодок шприцем или резиновой грушей откачиваем из бачка часть жидкости, чтобы при утапливании поршня в рабочий цилиндр тормозного механизма жидкость не вытекла из-под крышки бачка. Устанавливаем автомобиль на подставку заводского изготовления. Снимаем переднее колесо.

Поддев отверткой, освобождаем пружинный фиксатор наружной колодки…

Вставив отвертку с широким лезвием в окно суппорта между тормозным диском и колодкой, разводим тормозные колодки и утапливаем поршень в цилиндр.

Снимаем крышки защитных втулок обоих направляющих пальцев.

Шестигранником «на 7» отворачиваем нижний направляющий палец…

Аналогично отворачиваем и вынимаем верхний направляющий палец.

Снимаем суппорт вместе с внутренней колодкой.

Предолевая сопротивление лепестков пружины, вынимаем внутреннюю колодку.

Подвязываем суппорт к пружине стойки.

Вынимаем наружную колодку из направляющей тормозных колодок. Перед установкой новых тормозных колодок необходимо максимально переместить поршень внутрь цилиндра.

Для этого раздвижными пасатижами утапливаем поршень в цилиндр.

Очищаем от грязи и коррозии детали тормозного механизма, особенно посадочные места тормозных колодок в суппорте и направляющей колодок.

Для очистки тормозных механизмов Форд Фокус 2 запрещено применять бензин и дизельное топливо.

Устанавливаем новую внутреннюю колодку в поршень суппорта, а новую внешнюю колодку в направляющую тормозных колодок. Собираем тормозной механизм в обратной последовательности.

После замены колодок на обоих передних колесах Форд Фокус 2 несколько раз нажимаем на педаль тормоза для установки зазоров межу колодками и дисками.

Периодичность замены

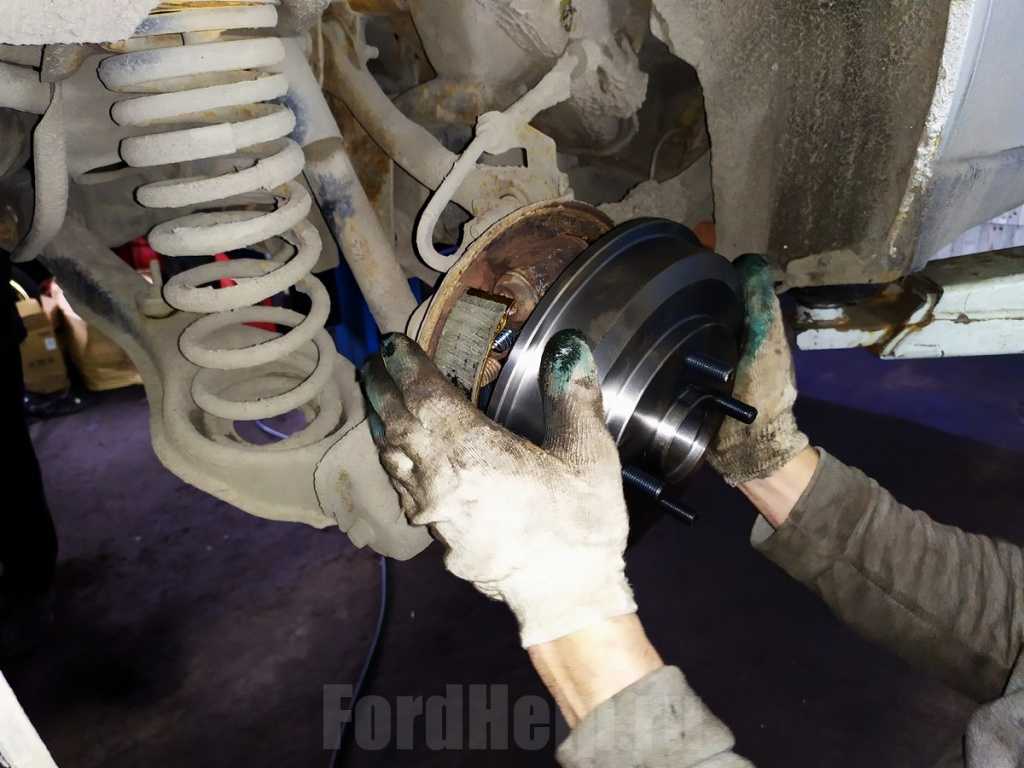

Необходимость очередной замены тормозных дисков Форд Фокус 2 зависит от толщины металла на них. Для передних показания к замене следующие:

толщина новых дисков – 25 мм;
производитель рекомендует заменять деталь при толщине – 23 мм;
по опыту автовладельцев общепринято менять при толщине – 20–21 мм.

Замена задних тормозных дисков на Форд Фокус 2 проводится при таких показателях:

толщина новых – 11 мм;
производитель рекомендует заменять деталь при толщине – 9 мм;
по опыту автовладельцев общепринято менять при толщине – 7–8 мм.

Как показывает практика автомехаников и автовладельцев, тормозные диски живут приблизительно 2–3 комплекта колодок.

Несвоевременная замена дисков приводит к ухудшению работы тормозов, что весьма опасно. Также необходимость замены может проявляться в биении руля при торможении и появлении посторонних звуков при работе тормозного механизма.

Как правило, при проявлении таких симптомов даже визуального осмотра дисков на Форд Фокус 2 достаточно, чтобы определить нужна ли замена. О таковой свидетельствуют канавки, трещины и рытвины на детали.

Заменить тормозные диски на передних и задних колесах помогут на любом автосервисе или СТО. Процедура не занимает много времени, однако, придется раскошелиться на услуги мастера. Если есть желание сэкономить и умение держать в руках гаечный ключ, тогда замена может производиться и в гаражных условиях самостоятельно.

Как часто нужно менять колодки

Этот вопрос интересует многих новичков. Каждый специалист скажет вам, что все зависит от стиля езды, условий использования автомобиля, количества пройденных километров и качества самих тормозных колодок.

Определить износ колодок можно по следующим признакам:

посторонние звуки при торможении (скрип, визг и т.п.);
слишком резкое или недостаточно сильное торможение;
чувство биения колес при нажатии на педаль тормоза;
появление металлического налета на тормозных дисках.

Для замены передних и задних тормозных дисков на Форд Фокус 2 поколения следует подготовить следующие инструменты: плоская отвертка, баллонный ключ, домкрат и шестигранник на 7 мм.

Когда должна осуществляться замена задних колодок на Форд Фокус 2

Автовладельцы, постоянно эксплуатирующие свои транспортные средства, должны знать, что не существует точного определения по времени либо пройденному километражу, когда же должна осуществляться замена задних колодок Форд Фокус 2.

Ориентировочно в справочной литературе для автомобилей даются среднестатистические данные, выраженные в километрах. Они используются для приблизительного отсчета времени и контроля износа фрикционного слоя.

Периодичность замен по дисковым тормозам, используемым на передних и задних осях машин: 10 – 20 тысяч км, по барабанным тормозам, используемым преимущественно на задних колесах: 100 – 150 тысяч км.

Наиболее действенным методом проверки на необходимость обновления колодок тормозов служит непосредственный и тщательный их осмотр. При этом осуществляется демонтаж колодок, измерение микрометром либо штангенциркулем остаточной толщины накладок. Все данные виды работ входят в регламент периодического технического обслуживания автомобиля.

Владельцы автомобилей не всегда соблюдают эти правила. Иногда просто от лени, либо от чрезмерной занятости другими делами. Не у всех имеются в наличии необходимые инструменты, возможность демонтировать колеса и колодки со своих штатных мест.

Необходимо помнить, что тормозная система – одна из главных по осуществлению безопасности водителя и пассажиров, поэтому за ней необходим неусыпный контроль и уход.

Косвенные признаки износа:

Снижение объема тормозной жидкости в бачке.Фрикционный слой стерся, объем уменьшился, жидкость для торможения перетекла в освободившуюся полость.
При воздействии на тормозную педаль раздаются скрип, писк, скрежет.Внутри фрикционного слоя производителем устанавливаются специальные контрольные пластины.
Износ накладок приводит к тому, что они трутся по плоскости тормозного диска.Это производит резкие посторонние звуки, призванные раздражать окружающих и принимать меры к устранению дискомфорта.
Тормозная педаль стала перемещаться с увеличенным свободным ходом. Этот показатель тоже указывает на стертость фрикционного слоя.
Резкое торможение уводит машину в сторону – подтверждение неравномерного износа фрикционного слоя накладок.Производя ремонт, заменив колодки, выявляется причина неисправности, принимаются действенные меры по ее устранению.
Автомобили отечественного и зарубежного производства имеют в своей конструкции сигнализаторы износа фрикционного слоя тормозных колодок.Превышение допустимых пределов износа позволяет тонкому контакту датчика прикоснуться к тормозному диску и замкнуть бортовую цепь.Водитель видит, как на приборной панели загорается контрольная лампа, сигнализирующая о необходимости замены изношенных колодок.

Для всех категорий автовладельцев главным принципом всегда есть и будет регулярный контроль толщины фрикционного слоя тормозных колодок.

Лучше всего совмещать их замену с периодическим обслуживанием в автосервисе. Достигшие предельных значений колодки менять одновременно с выявлением других текущих неисправностей.

Снятие передних тормозных колодок

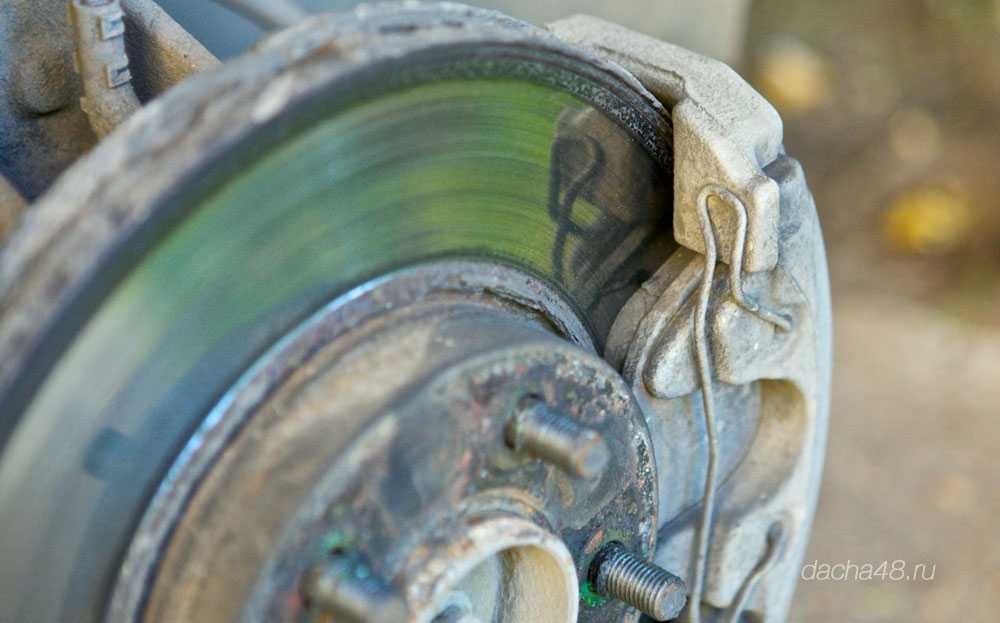

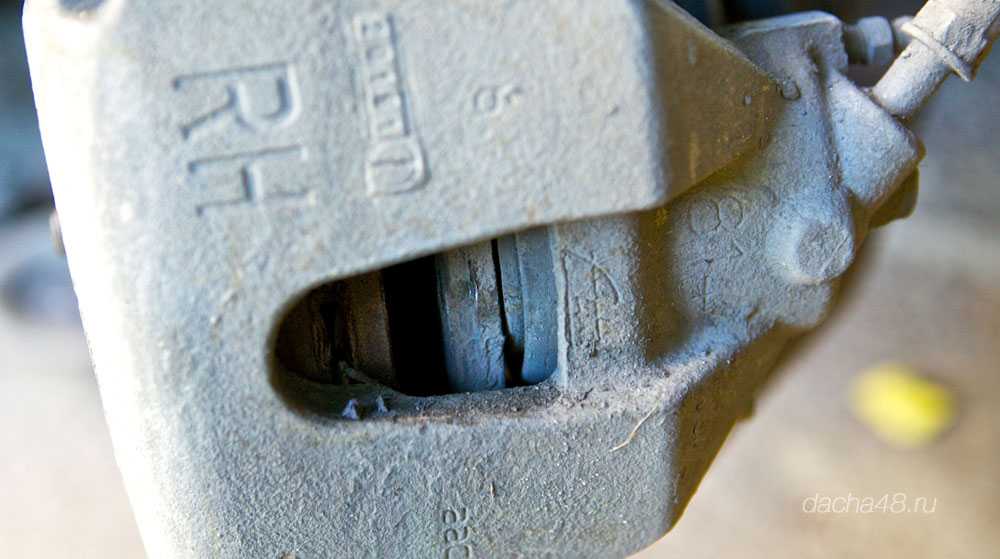

Поддомкрачиваем автомобиль и снимаем колесо. Перед нами изношенный тормозной диск и тормозные колодки не первой свежести.

Отвёрткой поддеваем пластиковую заглушку, которая закрывает направляющие суппорта. То же самое делаем с нижней заглушкой. Тут стоит отметить, что если диск снимать не требуется, а просто необходимо поменять колодки, то достаточно снять заглушку и открутить нижнюю направляющую суппорта. Но так как у сна замена диска снимаем обе заглушки.

Небольшой монтировкой утапливаем тормозной поршень максимально в суппорт. Лучше цеплять за колодку, её всё равно выкидывать, а поршень ещё послужит.

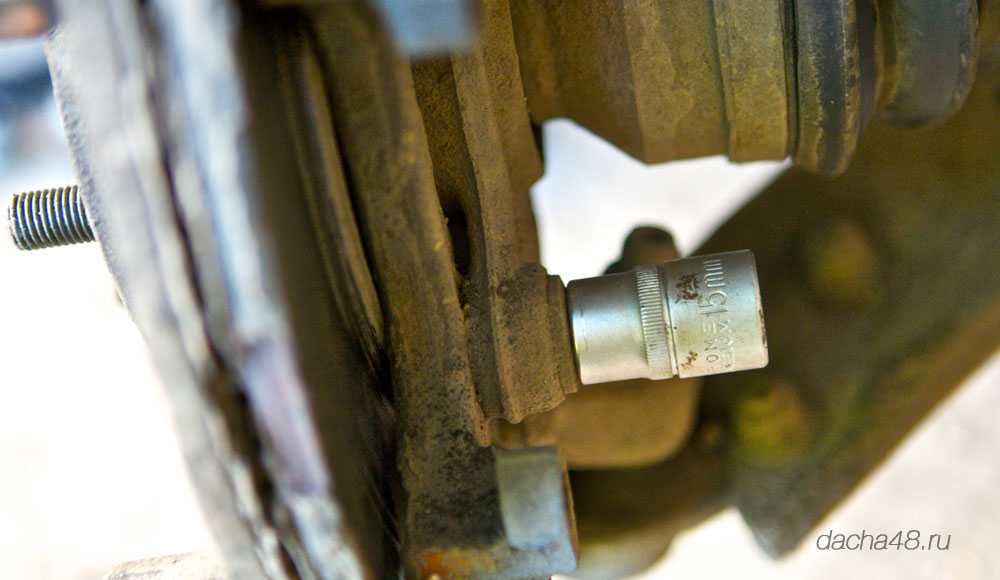

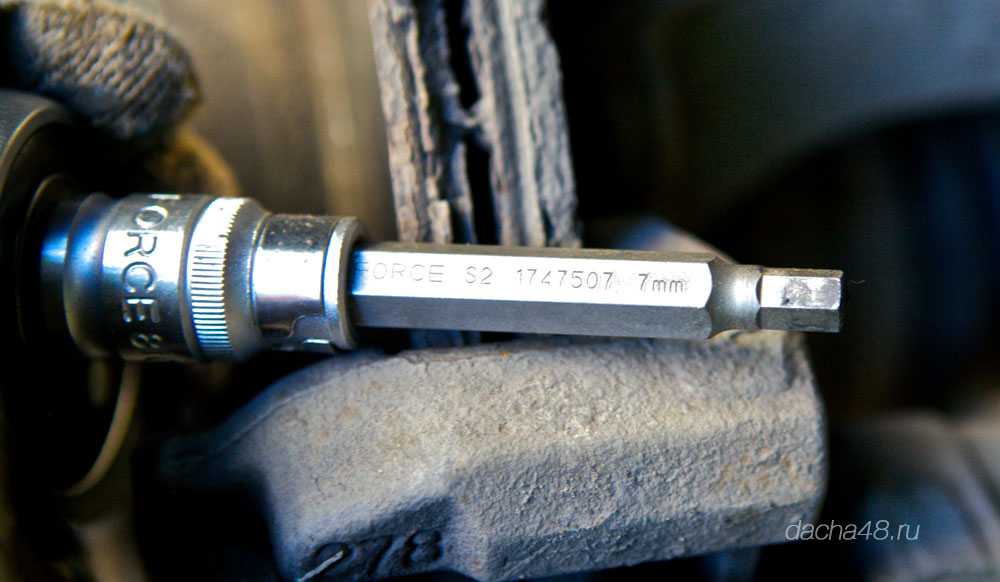

Берём шестигранник 7 мм и откручиваем направляющую суппорта которая находится под заглушкой, которую мы сняли ранее.

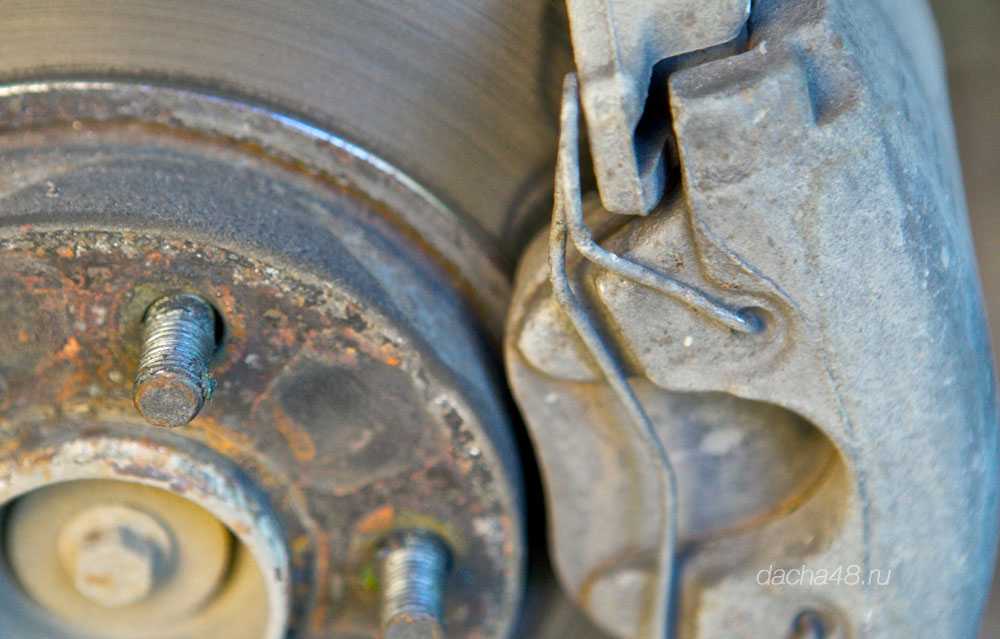

Далее, необходимо снять пружину. Её нужно поддеть отвёрткой и вытащить пассатижами. Она снимается достаточно легко.

После этого подвижную часть суппорта вместе с колодками можно легко снять и надёжно закрепить проволокой. Чтобы освободить тормозной диск необходимо открутить неподвижную часть суппорта. Она прикручена двумя болтами. Открутить её можно головкой на 15 мм.

Какие колодки выбрать для Фокус 2

Если вбирать оригинальные Ford 1 712 024, цена за комплект передних колодок около 3500 рублей за комфорт и Ford 1809256 эконом за 2200 комплект. Помимо оригинальных колодок, производители предлагают большой выбор аналогов.

Колодки аналоги

Allied Nippon ADB01323 от 1100 руб
Ashika 50-03-300 от 1200 руб.
Bosch 0 986 424 794 от 1800 руб.
Brembo P 24 061 от 1800 руб.
Ferodo FDB 1594 от 1500 руб.
Kashiyama D3128 от 1100 руб.
Sangsin Brake GP1260 от 1750 руб.
Textar 23723 01 от 1900 руб.
TRW GDB 1583 от 2000 руб.

При выборе тормозных колодок уточняйте у продавца или менеджера точно ли колодки подойдут для вашего автомобиля. Не следует покупать слишком дешевые аналоги, так как они могут скрипеть и плохо справляются со своей функцией.

Замена передних тормозных колодок на Ford Focus 2

33 1 31k

183 21 212k

Недавно мною были заменены тормозные колодки, на автомобиле Форд Фокус 2, теперь делюсь с Вами важной информацией. Конечно же можно съездить в дилерам, но они возьмут немалые деньги, причем, за простейшую работу

Если обладаете неплохой сноровкой, то при желании данную процедуру можно провести за 30 минут своими руками. Для того, чтобы заменить передние тормозные колодки на Форд Фокус 2 понадобится:

баллонный ключ,
домкрат,
шестигранный ключ 7 мм,
плоская отвертка.

Приступаем, в первую очередь нужно вывернуть колесо,

не забудьте предварительно ослабить гайки, колесо нужно снять.

Отвертку нужно вставить в вентиляционное отверстие в самом диске, отверткой нужно немного оттолкнуть суппорт наружу.

Как суппорт будет вытянут наружу, у Вас появится возможность вставить отвертку между поршнем и внутренней колодкой. Делаем это, после утапливаем поршень в цилиндре окончательно. Такие операции необходимы для того, чтобы, новые колодки без проблем вошли на место.

Стопорную пружину нужно вытащить.

С внутренней стороны суппорта вынимаем две заглушки.

После необходимо вывернуть два направляющих пальца.

Суппорт должен сниматься вместе с внутренней колодкой.

Из поршня нужно достать внутреннюю колодку.

После суппорт отводим в сторону

и начинаем старательно счищать грязь, с той поверхностью, которая взаимодействует с колодками, направляющие пальцы нужно тоже очистить.

Когда будите собирать все обратно, не нужно сильно глубоко пропихивать их, так как есть вероятность того, что суппорт не встанет на место.

Дальнейшая сборка производится в обратной последовательности. Как только все будет собрано, нажмите пару раз на педаль тормоза, чтобы прокачать тормоза.

Еще больше полезных советов в удобном формате

Тормозные колодки на Форд Фокус 2
Замена задних тормозных колодок Ford Focus 2
Скрипят колодки при торможении

Постоянно горят транспаранты abs и esp

Скрип колодок при торможении

Какие колодки лучше на Форд Фокус 2?

Писк тормозных колодок в Форд Фокус 2

Здравствуйте. Вы правы, поправим материал.

направляющие этих суппортов не смазываются.

это точно что такое трудное занятие для девушки не под силу. А вот если мне допустим менять колодки я же сама не смогу и что теперь ездить на стертых? А это не безопасно. На картинках конечно все изложено понятно и доступно, но мне придется опять обращаться к ребятам в СТО. Хотя буду знать как это делается.

Все четко и как по полочкам разложено. Вот понадобилась замена колодок тормозных, а я раньше только на ремонтников деньги тратил. Решил сегодня таки сам разобраться хоть с тормозными и вот оно, я справился и заняло это все не так уж много времени.

Ну, собственно, вот колодки и поменяны! Пришлось, конечно, повозиться, понервничать немного (хотя и немало), но, я так думаю, что в будущем замена пройдет намного быстрее. Приятнейшие ощущения оттого, что сделал все сам!

Перед зимними холодами мною тоже была проведена процедура по смене колодок. Разбирается все достаточно легко, правда с цилиндрами пришлось повозиться, отжимались плохо. После того как новые колодки встали на место, собирать нужно все предельно внимательно. В общем процедура не такая уж и сложная, выполнить её самостоятельно не составляет особого труда.

В статье говорится о Фокусе 2 модели, но какой там был двигатель? У меня цилиндры отверткой не отжимались, они вращались то ли по часовой, то ли против часовой стрелки. Именно так удалось их утопить, чтобы вставить новые колодки. Причем догадался я до этого далеко не сразу, но на мой взгляд это удобнее, чем отжимать цилиндр отверткой. А в остальном все именно так, как и описано.

В принципе, действительно — процедура не такая уж сложная, чтобы платить за это ремонтникам. Главное, собрать все правильно в обратном порядке и ничего не перепутать.

Замена ступичного подшипника на Ford Focus 2

Значки на панели приборов Форд Фокус 2

Что означает значок снежинка на Форд Фокус 2?

Руководства по ремонту Ford Focus II: замена тормозных колодок тормозного механизма заднего колеса

Обратите внимание на маркировку тормозных колодок. Новые колодки приобретайте с такой же маркировкой

Задние колодки дискового типа HANKOOK FRIXA для Ford Focus II имеют маркировку FPE102.

Передние колодки дискового типа HANKOOK FRIXA тюнинговой серии S1 для Ford Focus II имеют маркировку S1E102.

Внимание! Далее приведена инструкция по замене тормозных колодок барабанного типа. 1

Подготавливаем автомобиль к выполнению работы

1. Подготавливаем автомобиль к выполнению работы.

ПРЕДУПРЕЖДЕНИЕ

При утапливании тормозных поршней в цилиндры уровень тормозной жидкости в бачке увеличивается, поэтому откачайте из бачка часть тормозной жидкости. После замены тормозных колодок проверьте и при необходимости доведите до нормы уровень тормозной жидкости.

2. Снимаем крышку бачка главного тормозного цилиндра и резиновой грушей отбираем часть жидкости.

3. Снимаем заднее колесо.

4. Поддеваем отверткой и снимаем прижимную пружину колодки.

5. Снимаем заглушки втулок направляющих пальцев.

6. Шестигранным ключом на 7 мм отворачиваем направляющие пальцы суппорта.

7. Снимаем суппорт.

… отводим его в сторону и фиксируем так, чтобы не подвергать нагрузке тормозной шланг.

ПРЕДУПРЕЖДЕНИЕ

Не нажимать педаль тормоза при снятом суппорте.

8. Снимаем тормозные колодки.

РЕКОМЕНДАЦИЯ

При замене тормозных колодок обязательно проверьте толщину и состояние тормозного диска.

9. С помощью специализированного приспособления вворачиваем в поршень цилиндр.

ПРЕДУПРЕЖДЕНИЕ

Утапливать поршень в суппорт недопустимо! Это неизбежно приведет к повреждению супорта и последующей его замене. На задних тормозных механизмах поршень должен утапливаться с одновременным вращением.

10. Металлической щеткой очищаем скобу суппорта в местах контакта с колодками и край тормозного диска.

11. Наносим специальную высокотемпературную смазку на места контакта колодок с посадочными поверхностями скобы суппорта.

12. Тщательно смываем с тормозного диска попавшую на него смазку очистителе тормозов.

13. Устанавливаем тормозные колодки.

На внутренней колодке установлена пружина.

14. Устанавливаем суппорт и извлекаем направляющие пальцы суппорта из втулок.

15. Очищаем пальцы от загрязнений. При наличии износа направляющие пальцы заменяем.

16. Проверяем состояние втулок направляющих пальцев. При обнаружении повреждений заменяем их.

17. Заправляем направляющие пальцы предписанным моментом (Момент затяжки – 30 Нм)

18. Устанавливаем колесо.

19. Аналогично заменяем колодки с другой стороны автомобиля.

20. Несколько раз нажимаем на педаль тормоза для самоустановки тормозных колодок.

21. Проверяем уровень тормозной жидкости в бачке главного тормозного цилиндра и при необходимости доводим его до нормы.

Инструкция по замене колодок на Форд Фокус 2

1. Надежно зафиксируйте авто и сорвите колесные гайки с помощью баллонного ключа.

2.Установите домкрат и поднимите машину.

3. До конца открутите колесные гайки и снимите колесо. Для безопасности положите его под автомобиль рядом с домкратом.

4. Откачайте из бочка тормозной жидкости, часть жидкости, иначе во время сдавливания поршня в тормозной механизм она будет выплескиваться. Сделать это можно при помощи обычного шприца.

5. Выверните руль в ту сторону, с которой вы сняли колесо, тем самым вы облегчите себе дальнейшую работу.

6. Вставьте отвертку между поршнем и внутренней колодкой. Постарайтесь полностью утопить поршень в тормозной цилиндр. От этого зависит на сколько легко будет происходить снятие и установка колодок. Если под рукой есть струбцина, с ее помощью так же можно проделать эту операцию.

7. При помощи отвертки снимаем стопорную пружину.

8. Удаляем две пластиковые заглушки, которые находятся внутренней стороны суппорта.

9. Шестигранником отворачиваем и вынимаем направляющие болты.

10. Снимаем суппорт, будьте осторожны, нельзя чтобы суппорт висел на тормозных шлангах, иначе они порвутся или на них образуется микротрещина. Поэтому подвесьте его на проволоку или веревку на пружину подвески.

11. Достаем из поршня внутреннюю колодку.

12. Затем достаем вторую колодку.

13. Очистите щеткой от грязи и пыли, ту поверхность, которая влияет на подвижность колодок. Направляющие пальцы протрите чистой тряпкой.

14. Проверьте легко ли двигаются направляющие втулки по своим посадочным местам. Если они двигаются с трудом, необходимо очистить посадочные места, сделайте это с помощью WD-40.

Теперь приступаем к процессу сборки новых колодок. Новые колодки могут не входить в посадочные места, поэтому поршень тормозного цилиндра необходимо утопить. это удобно делать с помощью монтировки.

Замена задних колодок на барабанных тормозах

По-иному обстоит ситуация, когда необходимо ставить колодки на барабанных тормозах. Здесь также необходимо внимательно подойти к выбору оборудования, подготовке инструмента и самой работе.

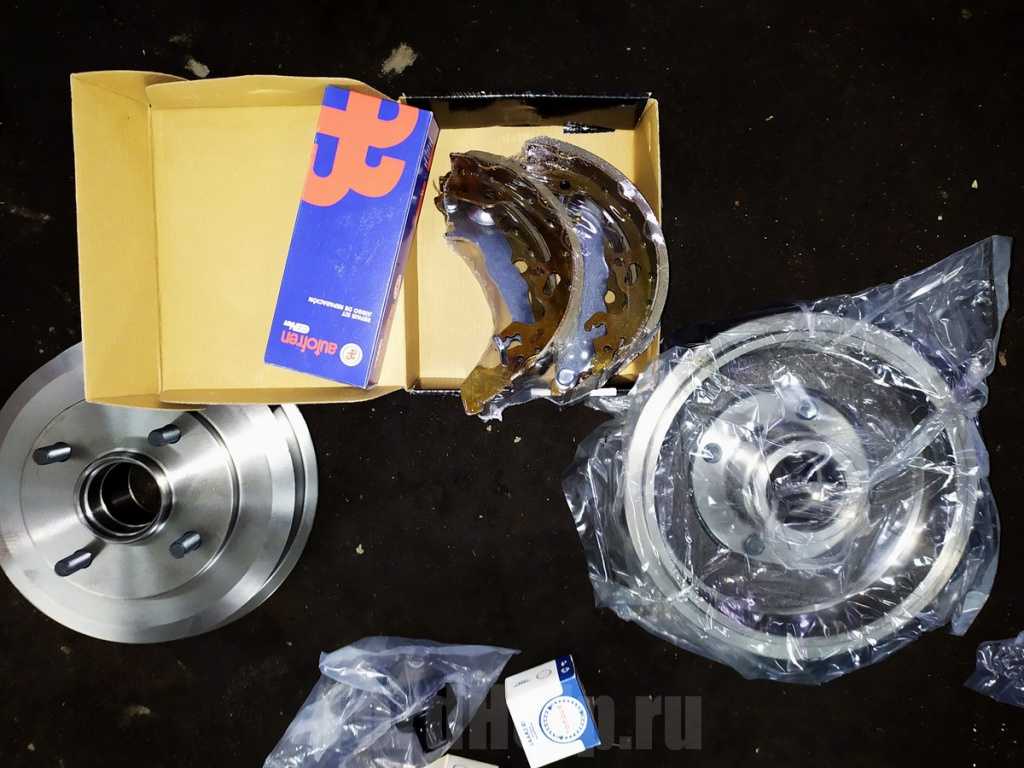

Какие ставить колодки?

В случае с барабанными тормозами применяются колодки одного размера. Диаметр и ширина составляют 228,6х42 мм.

Доступные варианты для покупки:

Ford — 1385735 (комфорт) или 1689600 (эконом).
Pilengo — BSP 8690.
NiBK — FN 51 001.
Ferodo — FSB 687.
ATE 030137-04672.
TRW GS 8736.

При наличии финансовой возможности можно купить Hankook Frixa S1, отличающиеся спортивным «характером», но повышенной шумностью.

Порядок замены

Перед началом работ запаситесь все необходимым. Кроме основного инструмента, потребуется смазка для тормозов и очиститель тормозной системы.

Как только предварительные шаги сделаны, можно переходить к следующим этапам:

Ослабьте ручной тормоз. Для этого в салоне разберите накладку ручника. Там можно увидеть гайку (их две): стопорная и регулирующая натяжение.

Выкрутите гайки и демонтируйте колесо (смотрите на фото ниже).
Уберите со шпильки «сухарик».
Вставьте пару болтов в отверстие и постепенно вкручивайте их в барабан до момента демонтажа.

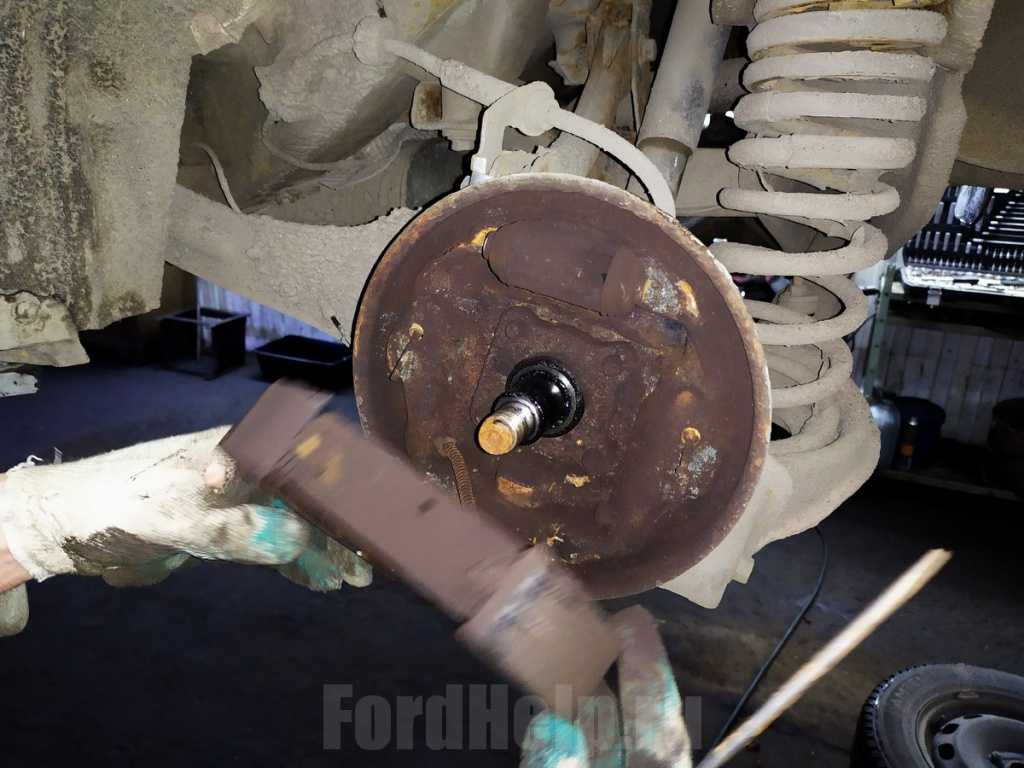

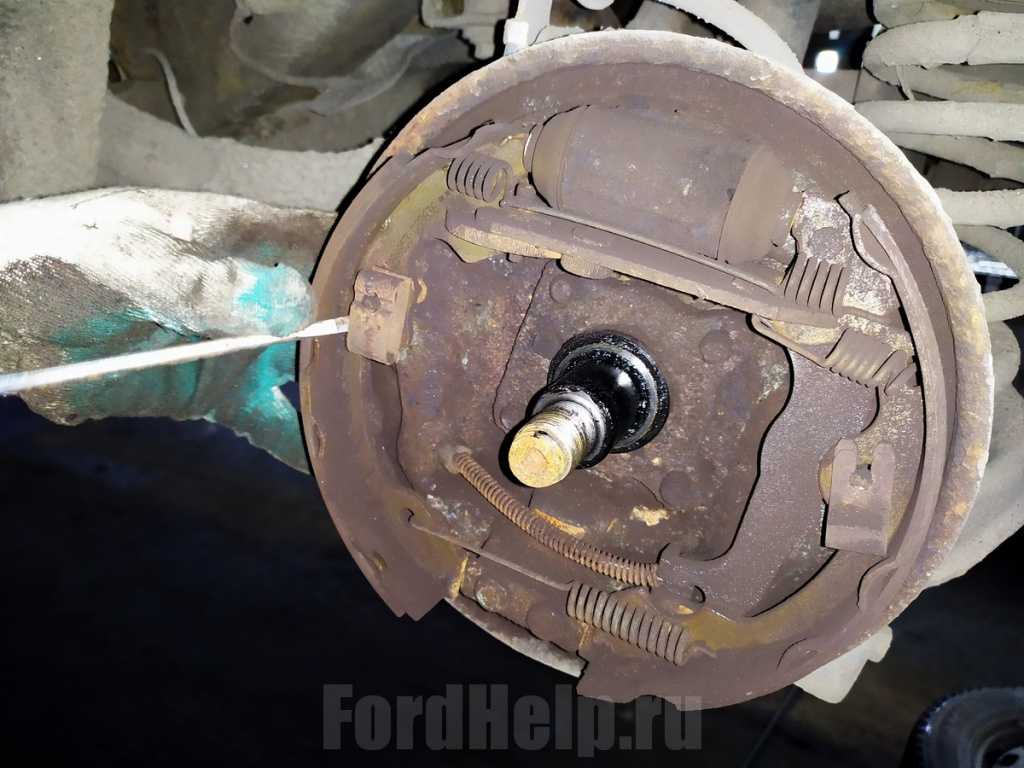

После снятия устройства изучите сам механизм, а далее переходите к следующему этапу.
Демонтируйте верхнюю пружину, подковырнув ее отверткой.
Снимите зажимы с «солдатиков», проверните их вверх и достаньте.
Демонтируйте регулятор зазоров и запомните, насколько он раздвинут

При его осмотре обратите внимание на состояние. Если он поврежден, то потребует замены.

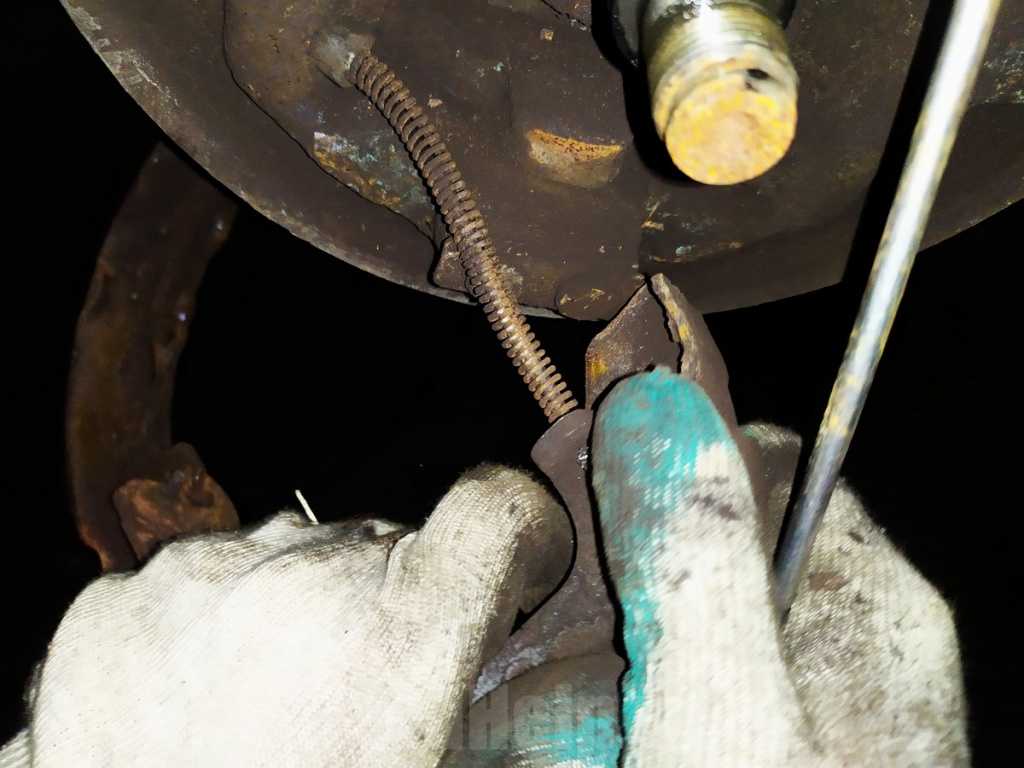

Уберите нижнюю пружину.
Демонтируйте стояночный тормоз, оттяните пружину и снимите трос с колодки.

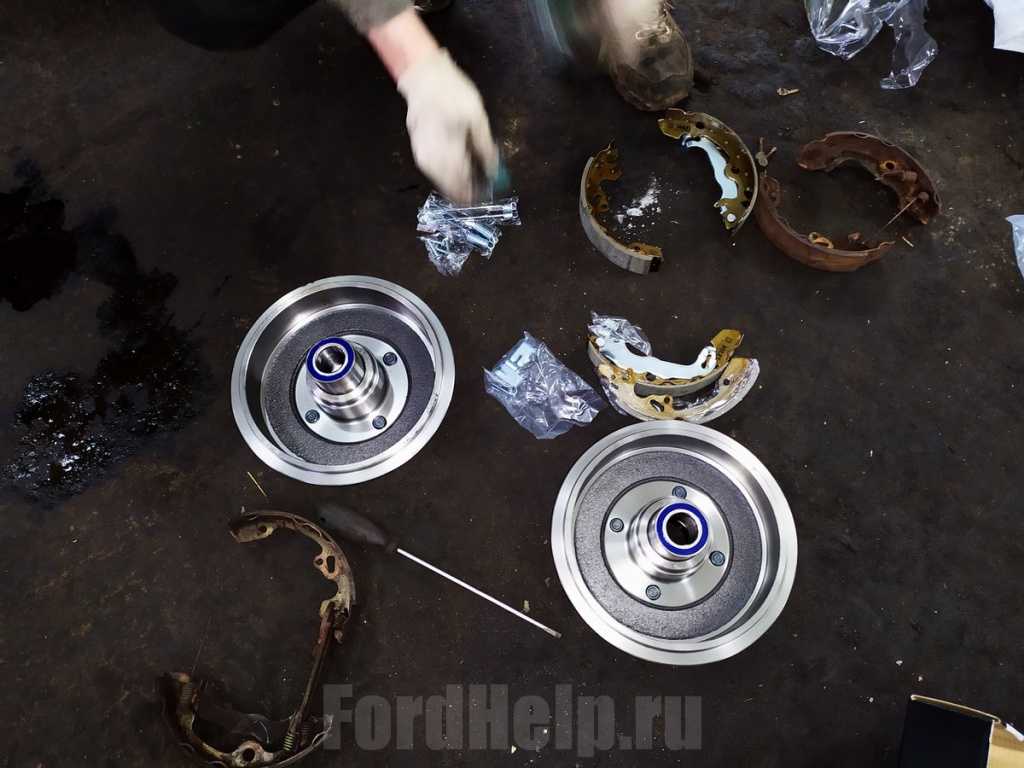

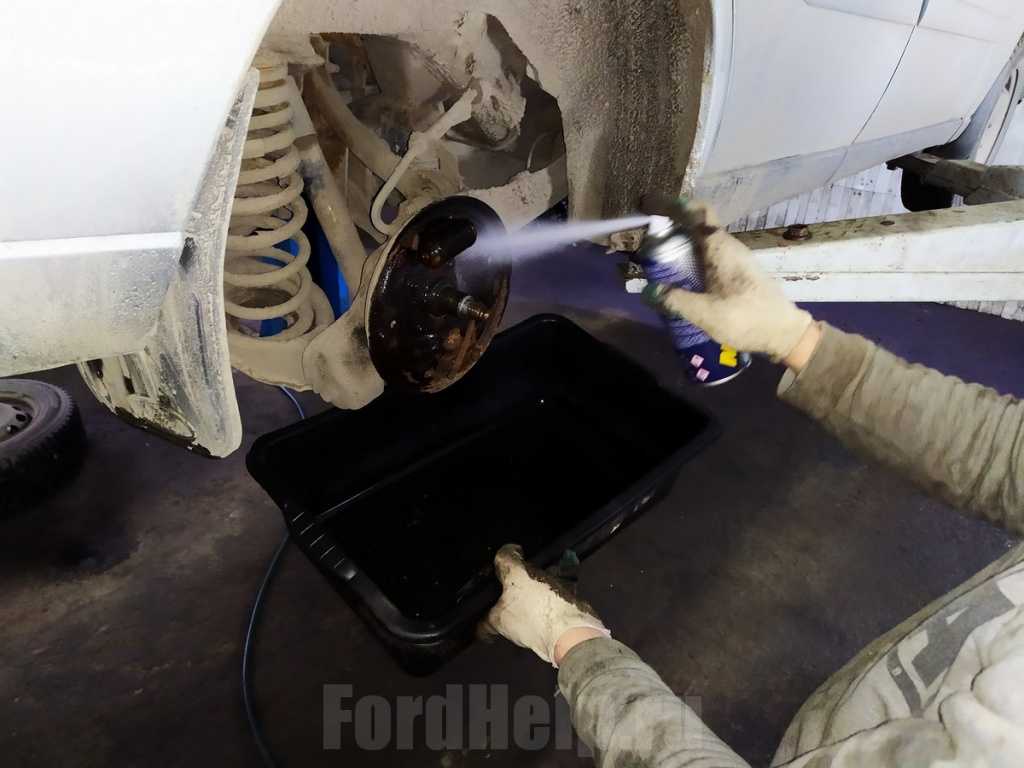

После завершения разборки переходите к чистке системы. На этом этапе осмотрите и почистите регулятор зазоров, убедитесь в плавном вращении наконечника. Проверьте состояние рабочего цилиндра на предмет течи.

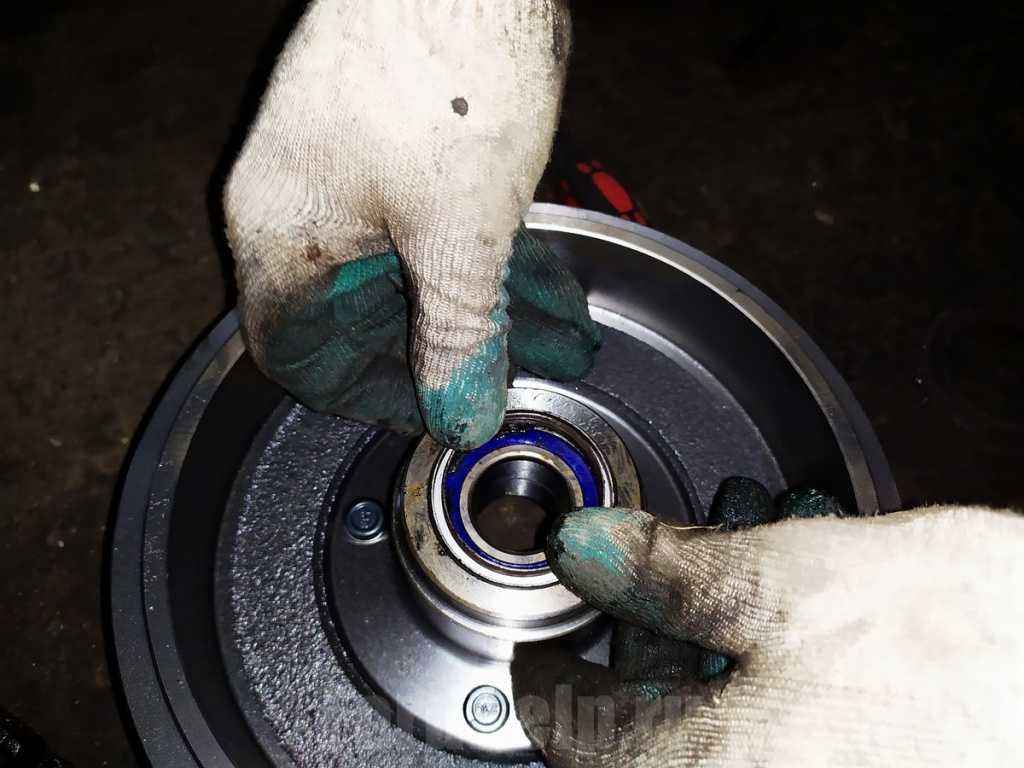

Далее изучите состояние барабана на факт износа и измерьте его диаметр. Оптимально, чтобы он не был больше 23,02 см

Обратите внимание на наличие бортика. Если таковой имеется, его лучше сточить

На завершающем этапе почистите пыльник, а после смажьте шесть направляющих.

После завершения работы переходите к установке.

Для этого сделайте следующее:

Наденьте трос ручного тормоза (смотрите фото ниже).
Поставьте колодки в пазы, расположенные в нижней части.
Натяните пружинку снизу. На этом этапе установите регулятор зазора таким образом, чтобы барабан натянулся на колодки с небольшой «тягой».
Установите регулятор зазоров. Здесь большой плюс, если вы запомнили расстояние. Если нет, придется устанавливать его ориентировочно.
Наденьте фиксаторы на «солдатики», и проверьте качество фиксации колодок (они должны быть надежно закреплены).
Натяните верхнюю пружинку, к примеру, с помощью отвертки.

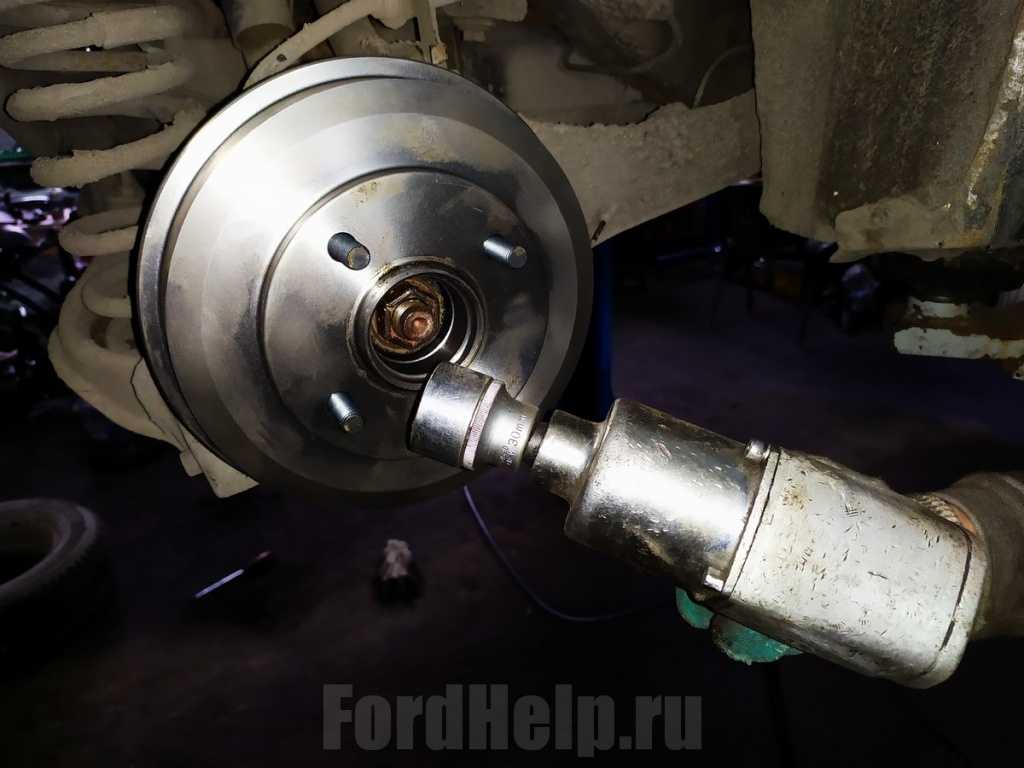

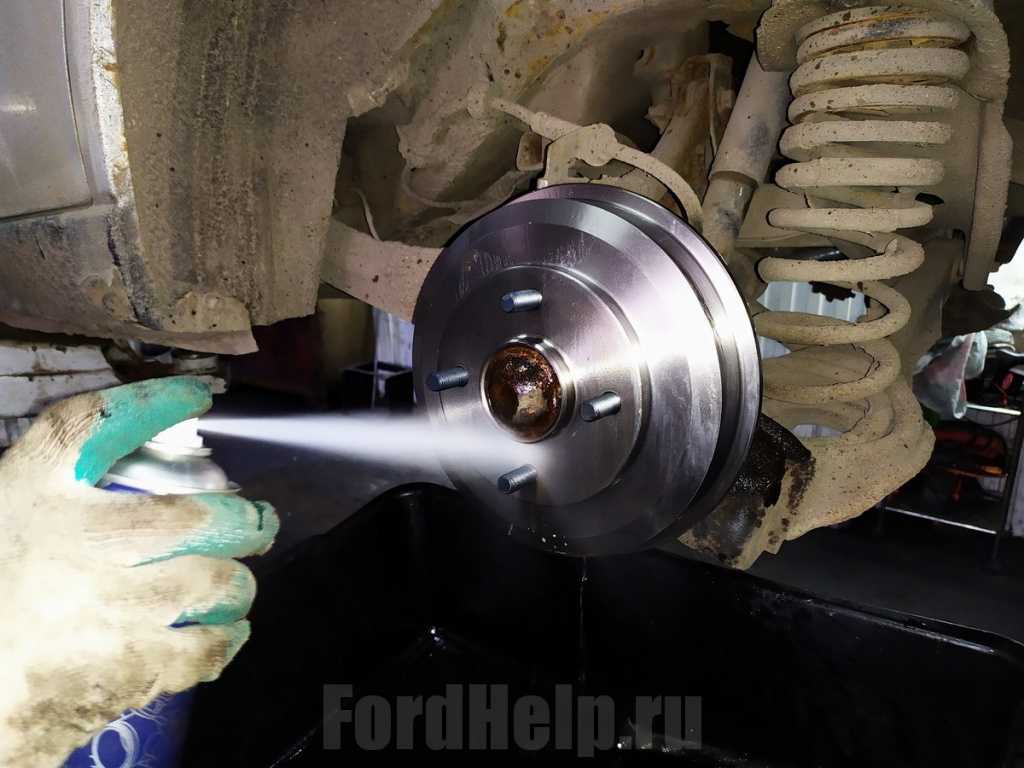

Наденьте барабан, который должен крутиться с небольшим усилием и без существенного трения колодок.
Заведите авто и прокачайте тормозную систему. Для этого жмите на педаль 15-20 раз.
Аналогичным образом сделайте замену с другой стороны.
Натяните ручной тормоз гайкой и наслаждайтесь новой тормозной системой.

Важно! При надевании колодок на цилиндр действуйте равномерно, чтобы случайно не выдавить поршни. В ином случае из системы может вылиться «тормозуха»

После этого проверьте работу задних колодок. Если в результате выполненной работы одно колесо вращается хуже второго, причиной является малое расстояние между барабаном и колодкой. В таком случае придется снова все разобрать и установить регулятором немного больший параметр.

Для изменения расстояния на регуляторе разбирать всю конструкцию нет необходимости. Про это дальше.

Артикулы колодок.

Оригинальные колодки передние Ford Focus 2 имеют артикул 1712024 (передние) и 1683374 (задние). При эксплуатации стоит учитывать, что они предназначены в основном для размеренной городской езды. При передвижении по холмистой местности или горным серпантинам они будут разогреваться до критической температуры 300-400 градусов и быстро выходить из строя.

В некоторых случаях владельцы предпочитают устанавливать детали от третьего поколения Фокуса – 1712024, либо комплекты от компании Ate — 13.0460-7193.2 (передние), 13.0460-7195.2 (задние). Они обладают высоким ресурсом, позволяющим служить 17-20 тысяч километров пробега.

В качестве альтернативы можно использовать менее дорогие бренды:

Как отличить подделку?

Часто нам предлагают купить товар по весьма заманчивой цене. Иногда это действительно скидка от магазина, но чаще всего – банальный обман покупателя. Под брендовым названием вы купите откровенный «китай». Приобретая новые диски тормозные («Форд Фокус» 2 в том числе), нужно внимательно отнестись к выбору.

Визуально можно отличить способ обработки диска. Если это перфорированный вариант, его рабочая поверхность должна быть покрыта маленькими канавками. При производстве такие элементы выливают в крупную форму, а затем точат на станке. Подделка же отлита целиком из формы, без последующей обработки. При таком способе производства существенно снижается надежность элемента. Риск возникновения трещин и других деформаций возрастает в разы.

Следующий фактор – это толщина. Если сравнить данный показатель у оригинала и подделки, то у последней он гораздо меньше. Недобросовестные производители часто экономят на материалах. Их не останавливает даже то, что такой диск опасно эксплуатировать. Главная цель – получить максимальную прибыль при минимальных вложениях, продавая откровенный хлам по доступной цене.

Обратите внимание на переборки внутри диска. На качественных элементах они плавно вливаются в стенки

Такая конструкция делает диск стойким к износу и температурным перепадам. На подделке эти переборки вливаются без плавного перехода. Ну и последний фактор – это вес. Да, существуют облегченные диски. Считается, что чем легче этот элемент, тем лучше. Но если взять старый диск и сравнить его вес с новым, он не должен быть легче изношенного. Это откровенная подделка. Неоригинальные диски на 20-30 процентов легче оригинальных (о чем говорит и толщина). Покупать их, даже по заманчивой цене, крайне опасно.

Как заменить тормозные колодки с барабанами на Ford Focus 1

На эту работу у нас ушло около 1 часа Стоимость замены барабанных колодок с барабанами от 1500 руб. Колодки и барабаны практически всегда есть в наличии

На первом поколении фокусов устанавливались задние барабанные тормоза. Для того времени это было вполне нормальным, распространенным явлением, естественно, сегодня такая тормозная система встречается далеко уже не на каждом автомобиле, но что, есть то есть и время от времени ее необходимо обслуживать.

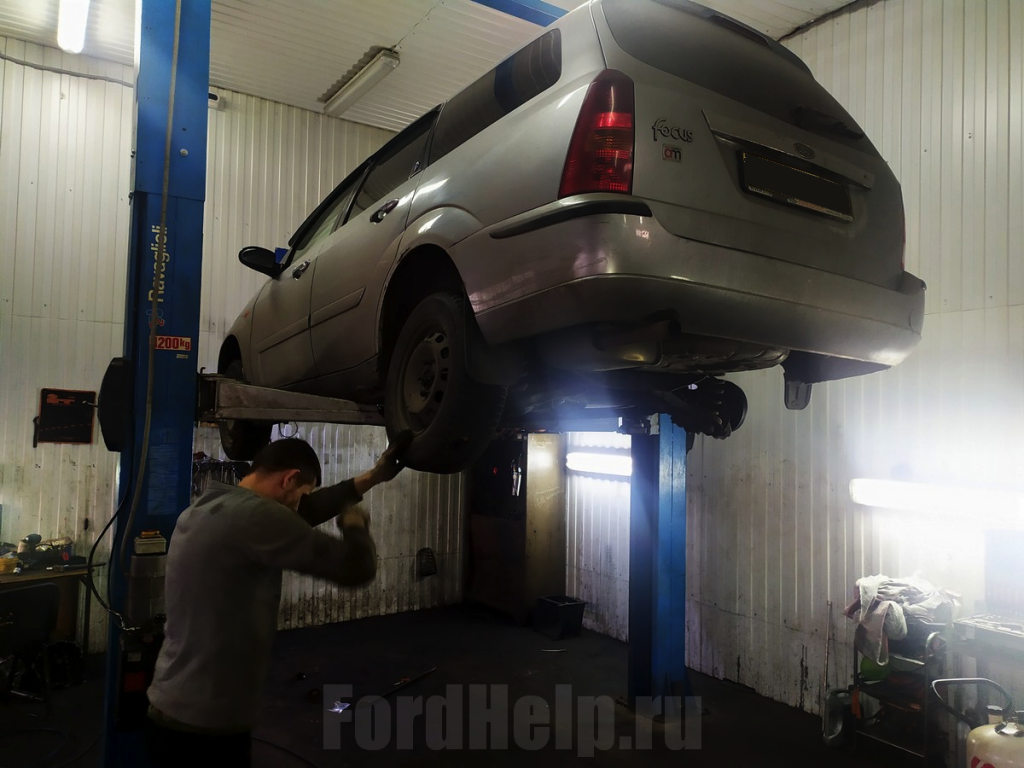

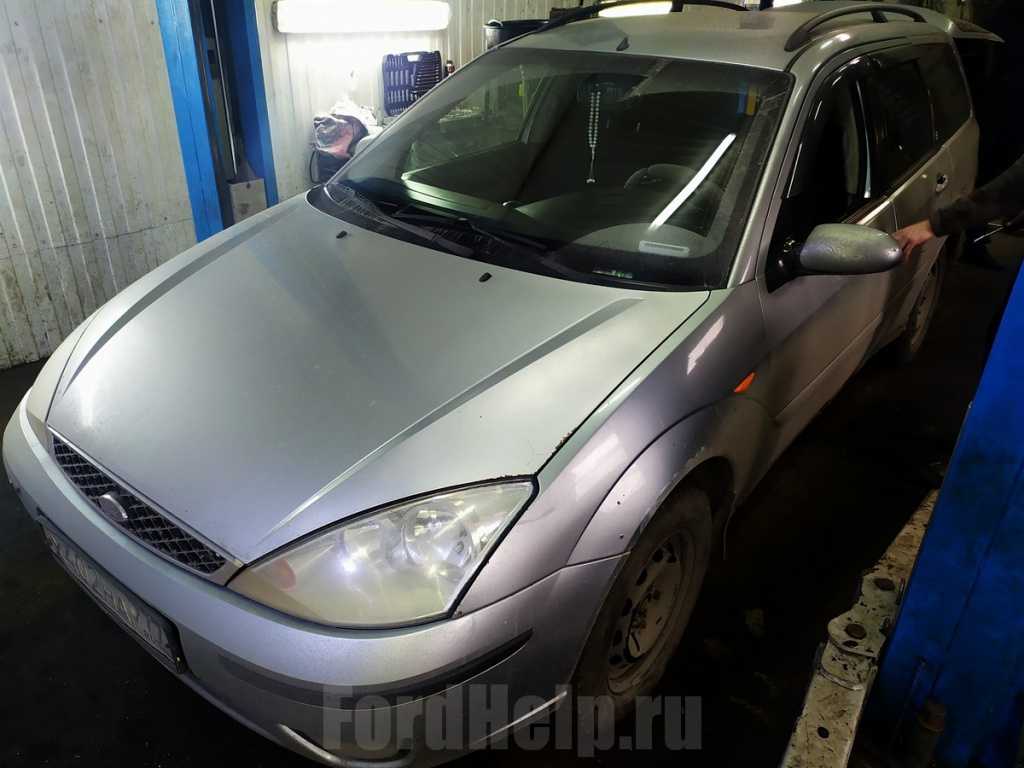

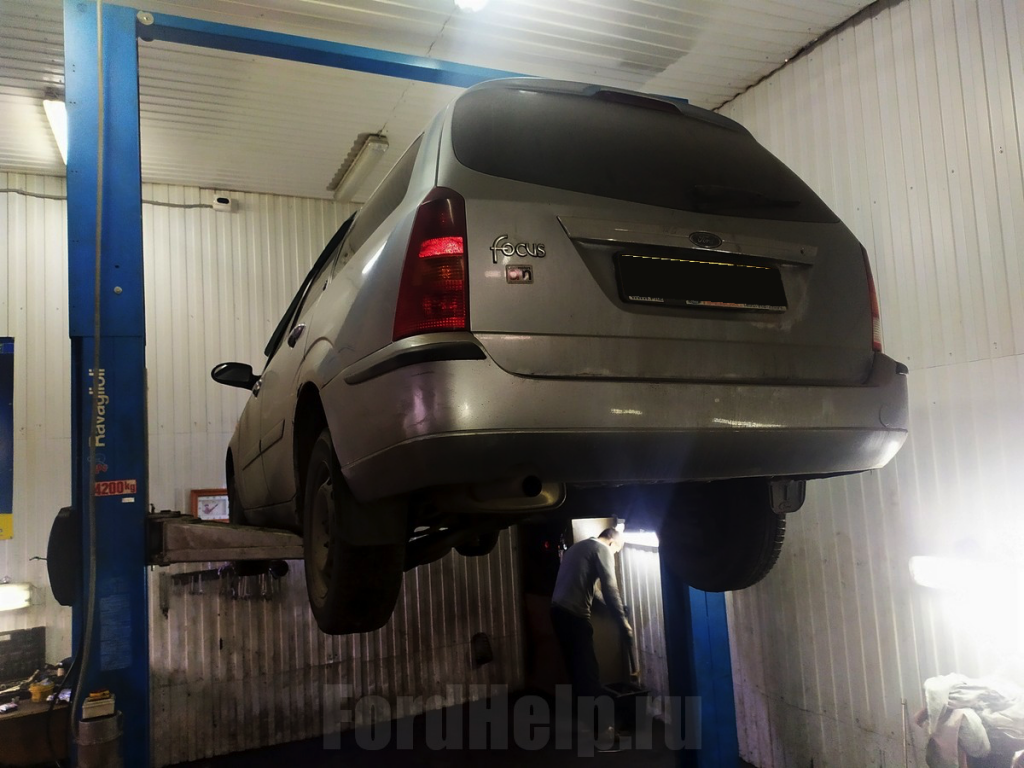

К нам приехал очередной владелец автомобиля Форд Фокус 1. Замена задних колодок и барабанов требовалось ему уже давно, но владелец всё затягивал с ремонтом и в итоге получилось так, что задние тормозные механизмы изрядно закисли и нам потребовалось повозиться.

Учитывая, что автомобиль этот далеко не новый, естественно, вкладывать в него какие-то существенные финансовые средства, было бы не разумно. Его владелец привёз нам комплект барабанов, задних тормозных колодок и подшипников. Всё это было не оригинального производства, повторимся, бюджетного типа и мы приступили к работе.

Процесс снятия колеса и барабанов показывать не будем, это муторно, а вот, как снимаются сами барабанные колодки, обязательно расскажем. Первоначально нужно извлечь данные фиксаторы. Их можно поддеть простой отверткой и убрать в сторону.

После чего вся система начнет извлекается в сборе с механизмом развода тормозных колодок

Обратите внимание, они находятся на пружинах, их нужно чуть-чуть развернуть в сторону

Извлечь весь механизм полностью, нам помешает трос, который тянется от ручного тормоза. Его также нужно демонтировать.

Выглядит это примерно так.

Мастер обрабатывает специальной жидкостью заднюю цапфу. Необходимо убрать всю ржавчину и химические посторонние соединения.

На этом изображении мы демонстрируем подшипники, которые нужно будет впрессовать в барабаны, но тут есть некоторые особенности проведения данной работы. Об этом чуть далее.

В принципе, это весь необходимый комплект для того, чтобы произвести замену задних колодок и барабанов Форд Фокус 1 за исключением того, что здесь отсутствует несколько пыльников и стопорных колец. Их мы возьмём со старых барабанов. Когда автовладелец приобретал данный комплект, он не поинтересовался, есть ли он у нас в наличии, а поехал в мультибрендовый магазин, где ему-то и продали барабаны без пыльников и стопорных колец.

Первоначально нам потребуются сами барабанные колодки. От старого механизма нам нужно взять пластины, которые соединяют их между собой.

Отодвигаем колодки в сторону и вставляем в фиксаторы, как это было до этого.

Внимание, стопорные пластины, которыми мы фиксировали в самом начале, выбрасываем. В комплекте идут новые

Теперь обратите внимание, на этом изображении мы видим старую ржавую пружину, её оставлять ни в коем случае нельзя нужно заменить.

В комплекте, естественно, имеются и новые пружины задних барабанных колодок.

Их мы и установили. Это хорошо видно на этом изображении.

Извлекаемых стопорное кольцо со старого барабана вместе с пыльником.

После того, как мы впрессовали подшипник в новый тормозной барабан, устанавливаем в него стопорное кольцо, которое мы извлекли со старого барабана.

Теперь вставляем пыльник, который будет защищать подшипник от попадания грязи.

Одеваем барабан на полностью собранный механизм развода задних колодок.

Теперь нам потребуется пневматический инструмент. Заворачиваем гайку и работа практически готова.

Главное — обработать испачканную поверхность очистителем. В некоторых случаях применяется специальные спрей с примесью меди, которая предотвращает от закисания. Но в нашем случае он не понадобился.

Настоятельная просьба всех владельцев автомобилей Форд Фокус 1 заранее узнавать о наличии у нас задних колодок и барабанов. Замена их потребует не только самих перечисленных наименований, но и множество сопутствующих деталей, которые очень сложно найти в мультибрендовых магазинах! Если Вы хотите произвести замену задних колодок и барабанов на Форд Фокус 1 в течение одного рабочего дня, то приезжайте сначала в наш магазин, подберите необходимые по качеству и цене расходники, и потом уже можете записаться на наш сервис. У нас работают высококвалифицированные профессионалы профилирующиеся именно на этой марке автомобилей. Ждем Вас на нашем сервисе.

Виды тормозных колодок на Форд Фокус 2

Новая и старая колодки!

Колодка устанавливается в тормозной суппорт, а он в свою очередь старается сделать минимальным промежуток времени от момента нажатия педали до блокировки колодками тормозного диска. Независимо от бренда, тормозные колодки Фокуса должны обеспечивать отличный коэффициент трения, выдерживать высокие температуры, не выкрашиваться и, конечно, иметь длительный ресурс.

Идеальных колодок не бывает. Если какая-то модель работает очень тихо и мягко, то она быстро стирается. Если ресурс у колодки высокий, то она может скрипеть и жёстко осаживать тормозной диск, изнашивать его, поэтому каждому водителю необходимо найти компромисс.

Типы колодок

Свойства колодок зависят от состава фрикционной накладки, а они бывают нескольких типов:

Колодки полуметаллические. Очень долговечные колодки, которые состоят из металлического порошка, порошка меди, графита и смеси неорганических наполнителей. Могут сильно шуметь при торможении и не любят низких температур.
Колодка органическая. Изнашиваются довольно быстро, зато работают практически бесшумно. Могут образовывать много пыли. Состоят из стеклянных, резиновых, кевларовых и углеродных волокон, а связывающим компонентом, как правило, выступает высокотемпературная смола.
Низкометаллические колодки. По сути, технология их изготовления не отличается от органических, но с 10-30-процентной долей стального или медного порошка. Могут создавать много пыли и более шумные в использовании.
Керамические колодки. Самые дорогие и прогрессивные. Работают тихо, практически не изнашивают тормозной диск. Выполнены из керамических волокон с небольшой долей цветных металлов.

Периодичность замены

толщина новых дисков – 25 мм;
производитель рекомендует заменять деталь при толщине – 23 мм;
по опыту автовладельцев общепринято менять при толщине – 20–21 мм.

Замена задних тормозных дисков на Форд Фокус 2 проводится при таких показателях:

толщина новых – 11 мм;
производитель рекомендует заменять деталь при толщине – 9 мм;
по опыту автовладельцев общепринято менять при толщине – 7–8 мм.

Это интересно: Замена ступицы Форд Фокус 2 — рассмотрим детально

Порядок работ

Установка новых тормозных элементов начинается с монтажа внутренних деталей. Требуется вставить ушки фиксатора в поршень и зафиксировать в посадочном гнезде передние тормозные колодки, надавливая на деталь до появления характерного щелчка. Проверив, правильно ли проведена замена и надёжно ли установлены детали, необходимо перейти к монтажу суппортов.

Внимание! Необходимо крепко затягивать болты, но не переусердствовать и не сорвать резьбу. Надо беречь от натяжения шланги, склонные к складыванию, приводящему к возникновению трещин и утечке рабочей жидкости в системе Форд Фокус 2

Инструкция по самостоятельной замене колодок

Итак, прежде всего следует ослабить колесные гайки и поддомкратить автомобиль, затем снимаем колесо.

Теперь поддеваем отверткой и вытаскиваем из пазов металлическую скобу.

Далее для удобства снятия скобы суппорта с колодками необходимо вдавить поршень в цилиндр. Делается это очень просто. Между колодкой и поршнем вставляется отвертка и поршень вдавливается на сколько это возможно.

Теперь необходимо открутить два болта крепления скобы суппорта. Они спрятаны под заглушками. Как показано на фото снимаем заглушки и с помощью шестигранника откручиваем оба болта.

Снимаем аккуратно скобу со старыми колодками, вынимаем направляющие и производим замену колодок на новые.

Перед тем, как устанавливать новые колодки, следует смазать направляющие специальной смазкой для суппортов, а так же почистить скобу от ржавчины и грязи если таковые имеются.

После смазки и чистки устанавливаем новые колодки в скобу и производим сборку в обратной последовательности.

Перед установкой колеса проверяем, все ли мы установили, обязательно посмотрите установлена ли скоба суппорта.

Перед первой поездкой необходимо несколько раз нажать на педаль тормоза, чтобы поршень встал в свое рабочее положение.
