Фотоотчет Замена ГРМ на D-4D (1CD-FTV)

22 июл 2012, 19:49

Естественно купив машину, было решено менять сразу ГРМ — был куплен ремень Contitech и 2 ролика (толи SNR, толи SKF). Менять поехал к тем у кого собственно машину и покупал. Вот отдал машину приехал забрал, мол все поменяно… Итого запчасти 130 уе, работа 60 уе… После этого были у них еще несколько ремонтов, результатом естественно не доволен, то покрасят хреново, то запчасть не поставят новую, то не закрутят…В общем проходит типа 60000 км, ну думаю пора наверно менять… Решил посмотреть че под крышкой ГРМ: откручиваю и прихожу в УЖАС! Ремень Toyota, ролики NSK (оригинал), натяжитель в масле с грязью…Я в шоке, где мои ремни и ролики что я покупал?Наклейка наклеена, замена ГРМ 105 000, еще в германии… по брифу есть отметка… на одометре 205 000… вот так нас молодых и неопытных разводят! Итого 190$ подарил! Много матерных слов было высказано в их сторону, ну да ладно. Ничего не порвалось ну и хорошо! Заказал все запчасти: ремень, 2 ролика, натяжитель, помпу ну и заодно ремни генератора и ГУ с кондеем.а ну и антифриз естественно.Помпа Aisin (то же, что и в оригинальной коробке)

Ролики NSK (те же что и в оригинальных коробках), натяжитель Toyota, можно было сэкономить и купить NTN (который собсно и приехал под оригиналом), но небыло в наличии =(, 20$ разница, ну и ладно.

Ну и где-то месяц собираний с духом и чтения литературы по замене, т.к. было решено, что ничего там страшного нет, можно и самому поменять, да и платить кому-то 100$ не хотелось…

Кстати сделал себе ещё универсальный съёмник шкивов =)(Спасибо belinex’у и Vit’у за размерчики) viewtopic.php?f=4&t=13810 ” target=”_blank

Ну что ж приступим!

Мануал сделан на примере Toyota Corolla CDE110 , так что у других может отличаться расположение мешающего навесного оборудования.

Снимаем защиту двигателя:можно на яму, можно так поваляться брызгаем вэдешки на болты и откручиваем обе половинки защитыоткручивая болты защиты будьте предельно аккуратны, т.к. они имеют свойство заламыватьсяправая защита

Снимаем декоративную крышку двигателя

Далее откручиваем гайки опоры (одна сверху, две снизу), домкратим движок и снимаем опорувид сверху

откручиваем болт шкива, тут способов много. я вставил болт в отверстие, он уперся в поддон, аккуратно с помощью рычага сорвал болт

фууух… ну теперь откручиваем болты со стороны ремня ГРМ и снимаем помпу…

Замена грм на toyota corolla e110 d-4d (1cd-ftv)

Двигатель 1CD-FTV стал первым дизельным двигателем Toyota, выполненным по технологии Common Rail. Он должен заменить собой предыдущие дизельные двигатели «среднего калибра», ранее представленные серией C. Область его применения пока ограничивается европейскими моделями Corolla (CDE110 и CDE120), Avensis (CDT220 и CDT250), Avensis Verso / Picnic (CLM20), Previa (CLR30), RAV4 (CLA20) — на внутреннем рынке японцы практически отказались от дизелей на легковых автомобилях.

Нетрудно заметить, что новый движок очень заметно прибавил в характеристиках, вплотную приблизившись к бензиновым двигателям того же объема по мощности и значительно превосходя их по моменту. Однако надо сразу отметить, что по динамическим показателям машина с таким мотором по-прежнему им заметно уступает.

Мотор 1CD стал действительно совершенно новой конструкцией, унаследовав у серии «C» только некоторые компоновочные особенности. Рассмотрим теперь его основные системы.

1.1. Головка блока цилиндров

Головка блока, традиционно изготавливаемая из алюминиевого сплава, имеет несколько радикальных отличий от ГБЦ обычных дизелей. Во-первых, уже из наименования двигателя понятно, что здесь не два, а четыре клапана на цилиндр, и два распределительных вала. Благодаря этому увеличилась площадь выпускных и выпускных каналов, улучшилось наполнение цилиндров. Во-вторых, «D-4D» означает «четырехтактный дизель с системой Common Rail и непосредственным впрыском топлива в цилиндр» (иначе — с неразделенными камерами сгорания). Если ранее форсунка и свеча накаливания «выходили» в вихревую камеру (в ГБЦ), то теперь форсунка подает топливо прямо в цилиндр. Что ж, если и раньше тойотовские турбодизели не отличались долговечностью головок, то как теперь покажут себя новые, с еще более тонкими перемычками клапанов — покажет время.

Краткий обзор механической части

Блок цилиндров, поршни, ГРМ

Блок цилиндров, как и в предыдущих сериях силовых установок Тойота, не оснащен гильзами и изготавливается из чугуна. Незначительным изменениям подверглись ребра жесткости и толщина стенок конструкции.

Поршень теперь содержит камеру сгорания, стал заметно меньше. Дополняет конструкцию нирезистовая вставка под верхнее компрессионное кольцо, а кроме того антифрикционное покрытие и канал для охлаждения.

Ремень ГРМ при помощи шестерней вращает вал клапанов выпуска, распредвал клапанов впуска и вакуумный насос. Система оснащена двумя распределительными валами, а каждый цилиндр оборудован четырьмя клапанами.

Регулировка зазоров, как и в предыдущих сериях, производится посредством специальных регулировочных шайб, однако, отсутствует необходимость демонтировать коленчатый и распределительный валы. Механизм оборудован гидронатяжителем, вследствие чего не приходится говорить о возможности эксплуатации без замены в течение долгого периода. Заводом-изготовителем рекомендуется замена механизма раз в 150 тысяч километров пробега.

Головка блока

ГБЦ алюминиевая и имеет некоторые отличительные особенности. Первая из них: четыре вместо двух клапанов на каждый цилиндр, наличие двух распредвалов. Данная система подразумевает увеличение площади клапанов впуска и выпуска, улучшение технологии наполняемости цилиндров. Вторая особенность: непосредственная подача горючего в цилиндр.

Турбина

Турбина также имеет несколько существенных отличий от предыдущих серий. Отсутствует традиционная система перепуска газов, однако механизм теперь оснащен направляющими лопатками, через которые проходит движение отработанных газовых масс. Благодаря пневмоприводу лопатки закрываются на холостом ходу, оставляя небольшую щель для выпуска газов. В условиях средних нагрузок на двигатель при помощи того же пневмопривода управляющее кольцо двигает лопатки, закрывающиеся частично, благодаря чему обеспечивается необходимый уровень выпуска газовых масс. При высоких нагрузках на мотор лопатки открыты, обеспечивая тем самым нужный уровень давления наддува.

Дефекты двигателя Toyota 2.0 D-4D, связанные с работой форсунок

Одной из проблем моторов 1CD-FTV является проблема с сальниками форсунок. Тонкие уплотнительные колечки устанавливаются между форсунками и клапанной крышкой. При длительной эксплуатации данные элементы изнашиваются. Масло начинает подтекать и скапливаться на поверхности клапанной крышки. Замена сальников решает проблему.

Силовые агрегаты Toyota 2.0 D-4D комплектуются форсунками Denso, установленными на медные шайбы. Обязательно используются резиновые и пластиковые уплотнители. Если возникает необходимость замены форсунок, уплотнители меняются в полном комплекте.

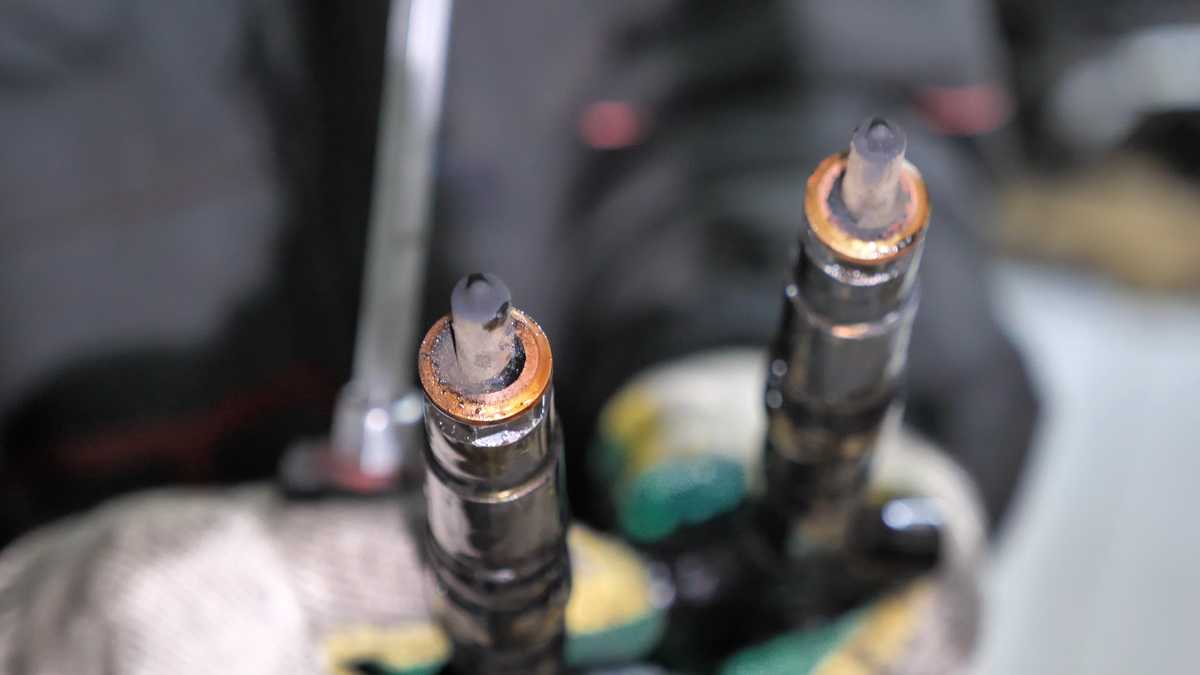

В процессе интенсивной эксплуатации часто фиксируется прогорание медных шайб. Для дизельного мотора это означает попадание отработанных газов из камеры сгорания в колодец. В результате форсунка нагревается и происходит ее заклинивание. Чем выше температура мотора, тем быстрее глохнет мотор.

Срок эксплуатации форсунок двигателя 1CD-FTV достигает 200 тысяч километров и более. Такие показатели достижимы при правильной эксплуатации и использовании качественного топлива. В противном случае именно форсунки становятся слабым местом топливной системы. Их износ является причиной обратного хода топливной смеси. Для силового агрегата такой дефект оборачивается потерей мощности, появлением посторонних шумов, снижением тяговых характеристик.

Неисправности топливной системы проявляются и в кодах ошибок. Большой износ форсунок не обеспечивает нужного давления топлива. Мотор начинает глохнуть по мере прогрева или не заводится. В первую очередь проверяется состояние форсунок на цилиндрах №1 и №4.

При сложностях с запуском мотора 1CD-FTV можно отключить датчик температуры. Индикатор размещен на ТНВД и добраться до него не сложно. Если после этого удается завести мотор, необходимо обратиться в сервисный центр. В большинстве случаев проблема заключается в обратном сливе топлива в одной или нескольких форсунках.

До 2012 года форсунки Denso для двигателей Toyota практически невозможно было отремонтировать. Производитель не поставлял запчасти на рынок, вынуждая менять весь комплект целиком. Соответственно стоимость ремонта была очень высокой. Со временем форсунки Denso подешевели в несколько раз, на рынке появились ремонтные комплекты. Но в этом плане аналогичные элементы Bosch все равно выигрывают.

Выбрать и купить форсунки для Toyota 2.0 дизель для Авенсис, Королла, Пикник, Превия, РАВ4 вы можете на сайте компании «АвтоСтронг-М».

Если требуется ремонт форсунок Denso с четырьмя контактами, изготовленными в период с 1999 по 2003 год, то их прописка не требуется. На таких устройствах имеется встроенный резистор, отвечающий за коррекцию впрыска топлива.

Форсунки, установленные на авто после 2003 года, имеют по 2 контакта. На самих элементах имеются QR-коды с корректировочными поправками. При ремонте необходимо сгенерировать и прописать эти данные. В остальном ремонт форсунок различных годов выпуска идентичен.

Выбрать и купить двигатель Toyota 2.0 дизель для Авенсис, Королла, Пикник, Превия, РАВ4 вы можете на сайте компании «АвтоСтронг-М».

Замена ГРМ на Toyota Corolla e110 D-4D (1CD-FTV)

Гнет ли клапана?

  • 197 41 312k

Авто Toyota Corolla CDE110.

Как только я купил автомобиль, я сразу решил заменить ремень ГРМ, заодно я решил сменить 2 ролика (не помню SNR, или SKF). Сам я не хотел заморачиваться и угнал машину к людям, у которых и покупал. Отдал машину, уехал, приехал забрал, сказали, что все поменяно, я отдал 130 уе, за запчасти, и 60 уе за работу. После еще ремонтировался там, качество не очень, могут гайку забыть закрутить, и новую запчасть не поставить. В общем, прошло 60000 км, думаю, что нужно заменить ремень… Заглянул под крышку ГРМ: открутил и пришел в ужас, ремень остался тот, который был при покупке? ролики тоже не были заменены, натяжитель был залеплен маслом и грязью. Посмотрел повнимательнее, заметил наклейку, замена ГРМ 105 000, была сделана еще в германии, по брифу имеется отметка, на одометре 205 000, короче меня развели, я отдал им просто так 190$! Заказал запчасти: 2 ролика, натяжитель, ремень, помпу, ремни генератора и ГУ с кондеем, а еще и антифриз. Помпа заказал Aisin, ремень ГРМ, был заказан оригинал Toyota, а ремень ГУ с кондеем (Contitech). Ролики NSK (в оригинальных коробках), натяжитель Toyota, я не стал экономить.

Так как я боялся все перепутать, я собирал болты в пакетики, которые подписывал.

Теперь, нужно снять колесо.

Далее нужно открутить гайки опоры, одна находится вверху,

теперь домкратим двигатель, и начинаем снимать опору. Теперь откручивается болт шкива,

существует много способов, я делал так, сначала вставил болт в отверстие, болт уперся в поддон, после аккуратненько при помощи рычага сорвал болт. При помощи заранее изготовленного съёмника, шкив можно легко снять.

если у Вас получится снять её, это хорошо, я не смог, мне не давали снять ее трубки кондея. Далее нужно снять кронштейн.

Ну вот я и добрался до самого ремня и роликов ГРМ.

Ремень ГРМ, проехавший 100 000км выглядит не очень….

Начинаем снимать сам ремень ГРМ с роликами, это делается так, нужно крутить болт коленвала до тех пор, пока не совместится метку на нём с меткой на м/насосе.

Так же нужно посмотреть совпали ли метки на шкивах распредвала и ТНВД.

Для того, чтобы снять помпу, нужно снять ролики, шкив ТНВД, для этого понадобится специальное приспособление.

маленькой трещоткой с удлинителями, карданчиком, 12-тигранной головкой на 12 в итоге побеждаем эту гаечку. Так как я как обычно поленился слить антифриз с блока, то залил все в гараже, лучше его сливать сразу, теперь меняем помпу.

Болт генератора я поставил новый,

далее ставим приводные ремешки,

после ролик, который натягивает ручейковый ремень,

не забудьте залить антифриз.

Вот и все, запуск!

Запустилась. Значит, все поставил правильно, нужно развоздушить систему охлаждения, и приклеить наклейку с пробегом.

Проблемы и надежность мотора Toyota 2.0 D-4D (1CD-FTV)

В феврале 1999 года компания Toyota представила свой первый турбодизель с топливной системой Common Rail. Первенцем стал 2-литровый силовой агрегат с обозначением 1CD-FTV, а за ним последовал 3-литровый мотор 1KD-FTV. Топливную систему в обоих случаях компании Toyota поставляла фирма Denso. И это был первый случай, когда топливная система типа Common Rail от Denso была внедрена на дизельный мотор для легковых автомобилей.

В этой статье мы поговорим именно о 2-литровом турбодизеле Toyota с обозначением 1CD-FTV. На рынке этот агрегат известен под именем 2.0 D-4D. Его выпускали до 2006 года включительно и устанавливали на такие модели Toyota как Avensis (с 1999 до 2003), Avensis Verso, Picnic (с 2001 до 2006), Corolla (с 2001 до 2007), Corolla Verso (до 2004 г.) и Previa (с 2000 до 2006). Также двигатель 1CD-FTV можно встретить на кроссовере RAV4, выпущенном в период с 2001 до 2006 года. Смена поколений силовых агрегатов состоялась в 2006 году, когда дебютировал турбодизель аналогичного рабочего объема под индексом 1AD-FTV.

Итак, мощность двигателя 1CD-FTV составляет 110 л.с. У него два распредвала, 16 клапанов, алюминиевая ГБЦ, чугунный блок без ремонтных размеров, ремень в приводе ГРМ с автоматическим гидравлическим натяжителем. Гидрокомпенсаторы отсутствуют, поэтому двигатель 2.0 D-4D первого поколения нуждается в периодической регулировке тепловых зазоров. А вот его 127-сильный преемник 1AD-FTV был создан с гидрокомпенсаторами в приводе клапанов. Для наддува воздуха двигатель 1CD-FTV получил турбокомпрессор с изменяемой геометрией. Также отметим, что 2-литровый турбодизель 1CD-FTV был создан под условия эксплуатации на европейском рынке, что не могло не отразиться на его здоровье при заправке низкосортным топливом.

Топливная система Common Rail от Denso

Вообще функционально система Common Rail от компании Denso не имеет существенных отличий от аналогов других производителей. Здесь ТНВД занимается только созданием давления топлива и закачкой его в топливную рампу, откуда оно подается в электронноуправляемые форсунки. В двухкамерный ТНВД встроен подкачивающий насос, рабочее давление топлива достигает 1350 атмосфер (почти в 7 раз больше, чем давление, создаваемое распределительным насосом). Форсунки Denso на этом моторе пьезоэлектрические четырехконтактные, с кодирующим резистором для определения коррекции впрыска топлива

Нельзя сказать, что форсунки Denso очень нежные, но важно понимать, что их работоспособность зависит от тонкого баланса силы пружины и давления топлива, подающегося по тоненьким каналам в «теле» форсунки

Недостатки и надежность мотора Toyota 2.0 D-4D (1CD-FTV)

Вообще самым проблемным узлом Тойотовского дизеля стала именно топливная система Denso. Причем, как правило, к ТНВД Denso нареканий не возникает. Насос живуч и крепок. Его уязвимым местом являются клапана SCV (их 2 штуки), регулирующие подачу топлива в ТНВД. Он может потечь, что в результате приведет к остановке двигателя.

А вот форсунки не выхаживают более 200 000 км. Они дороги в ремонте, а в начале 2000-х их вообще не ремонтировали. Приходилось покупать б/у форсунки Denso, причем их цена легко доходила до $300 за штуку. Сегодня проверенные б/у форсунки Denso предлагаются по $100 – $150 и спрос на них высок

При замене форсунок крайне важно устанавливать их на новые медные шайбы

Форсунки Denso на моторе 1CD-FTV выходят из-за примесей в топливе, которые при огромном рабочем давлении превращаются в абразив, «обтачивающий» каналы, клапан и иглу форсунке. То есть, форсунка просто изнашивается и перестает держать давление топлива. Признаками проблемы с форсунками Denso в первую очередь является неуверенный запуск двигателя, падение мощности двигателя, дергания и рывки при разгоне.

Помимо этого, но гораздо реже, владельцы автомобилей Toyota с мотором 2.0 D-4D (1CD-FTV) сталкиваются с некорректной работой датчика масла, который сигнализирует о низком давлении в системе смазки, тогда как на самом деле там давление абсолютно нормальное.

Также на моторе Toyota 2.0 D-4D (1CD-FTV) может разрушаться проводка на датчик давления во впускном коллекторе, течь водяная помпа. При небрежном и некачественном обслуживании можно столкнуться с износом цилиндро-поршневой группы, что обычно проявляется в резком увеличении расхода масла на угар.

Также определенные хлопоты вызывает клапан EGR, который «зависает» либо заклинивает его заслонка. В результате нарушается работа двигателя, точнее смесеобразование, что проявляется в снижении мощности двигателя и переходе в аварийный режим.

Выбрать и купить дизельный мотор Toyota 2.0 D-4D (1CD-FTV) и навесное оборудование вы можете в нашем каталоге.

Обслуживание

Используемую смазывающую жидкость по рекомендации завода-изготовителя менять следует каждые десять тысяч километров пробега. Требуемый объем для смены: около 5.9 литра масла. Если вы не знаете, какое масло лить, – для двигателя 1CD-FTV подойдет смазка 5W30, 5W40.

Ремень привода ГРМ имеет ресурс, заявленный производителем, в 5 лет или 100 тысяч пробега. Как показывает практика, деталь исправно работает с ресурсом от 90 до 120 тысяч пробега.

Регулировка зазоров клапанов по рекомендациям корпорации Тойота должна производиться не реже 100 тысяч километров. Процедура осуществляется путем подбора подходящей регулировочной шайбы. Нормы зазоров на впуск: 0.20-0.30 мм, на выпуск: 0.35-0.45 мм.

Свечи накаливания менять необходимо раз в 100 тысяч, так же, как охлаждающую жидкость. Воздушный фильтр меняется раз в 20 тысяч, топливный фильтр – вдвое реже.

Проблемы и надежность мотора Toyota 2.0 D-4D (1CD-FTV)

В феврале 1999 года компания Toyota представила свой первый турбодизель с топливной системой Common Rail. Первенцем стал 2-литровый силовой агрегат с обозначением 1CD-FTV, а за ним последовал 3-литровый мотор 1KD-FTV. Топливную систему в обоих случаях компании Toyota поставляла фирма Denso. И это был первый случай, когда топливная система типа Common Rail от Denso была внедрена на дизельный мотор для легковых автомобилей.

В этой статье мы поговорим именно о 2-литровом турбодизеле Toyota с обозначением 1CD-FTV. На рынке этот агрегат известен под именем 2.0 D-4D. Его выпускали до 2006 года включительно и устанавливали на такие модели Toyota как Avensis (с 1999 до 2003), Avensis Verso, Picnic (с 2001 до 2006), Corolla (с 2001 до 2007), Corolla Verso (до 2004 г.) и Previa (с 2000 до 2006). Также двигатель 1CD-FTV можно встретить на кроссовере RAV4, выпущенном в период с 2001 до 2006 года. Смена поколений силовых агрегатов состоялась в 2006 году, когда дебютировал турбодизель аналогичного рабочего объема под индексом 1AD-FTV.

Итак, мощность двигателя 1CD-FTV составляет 110 л.с. У него два распредвала, 16 клапанов, алюминиевая ГБЦ, чугунный блок без ремонтных размеров, ремень в приводе ГРМ с автоматическим гидравлическим натяжителем. Гидрокомпенсаторы отсутствуют, поэтому двигатель 2.0 D-4D первого поколения нуждается в периодической регулировке тепловых зазоров. А вот его 127-сильный преемник 1AD-FTV был создан с гидрокомпенсаторами в приводе клапанов. Для наддува воздуха двигатель 1CD-FTV получил турбокомпрессор с изменяемой геометрией. Также отметим, что 2-литровый турбодизель 1CD-FTV был создан под условия эксплуатации на европейском рынке, что не могло не отразиться на его здоровье при заправке низкосортным топливом.

Топливная система Common Rail от Denso

Вообще функционально система Common Rail от компании Denso не имеет существенных отличий от аналогов других производителей. Здесь ТНВД занимается только созданием давления топлива и закачкой его в топливную рампу, откуда оно подается в электронноуправляемые форсунки. В двухкамерный ТНВД встроен подкачивающий насос, рабочее давление топлива достигает 1350 атмосфер (почти в 7 раз больше, чем давление, создаваемое распределительным насосом). Форсунки Denso на этом моторе пьезоэлектрические четырехконтактные, с кодирующим резистором для определения коррекции впрыска топлива

Нельзя сказать, что форсунки Denso очень нежные, но важно понимать, что их работоспособность зависит от тонкого баланса силы пружины и давления топлива, подающегося по тоненьким каналам в «теле» форсунки

Недостатки и надежность мотора Toyota 2.0 D-4D (1CD-FTV)

Вообще самым проблемным узлом Тойотовского дизеля стала именно топливная система Denso. Причем, как правило, к ТНВД Denso нареканий не возникает. Насос живуч и крепок. Его уязвимым местом являются клапана SCV (их 2 штуки), регулирующие подачу топлива в ТНВД. Он может потечь, что в результате приведет к остановке двигателя.

А вот форсунки не выхаживают более 200 000 км. Они дороги в ремонте, а в начале 2000-х их вообще не ремонтировали. Приходилось покупать б/у форсунки Denso, причем их цена легко доходила до $300 за штуку. Сегодня проверенные б/у форсунки Denso предлагаются по $100 – $150 и спрос на них высок

При замене форсунок крайне важно устанавливать их на новые медные шайбы

Форсунки Denso на моторе 1CD-FTV выходят из-за примесей в топливе, которые при огромном рабочем давлении превращаются в абразив, «обтачивающий» каналы, клапан и иглу форсунке. То есть, форсунка просто изнашивается и перестает держать давление топлива. Признаками проблемы с форсунками Denso в первую очередь является неуверенный запуск двигателя, падение мощности двигателя, дергания и рывки при разгоне.

Помимо этого, но гораздо реже, владельцы автомобилей Toyota с мотором 2.0 D-4D (1CD-FTV) сталкиваются с некорректной работой датчика масла, который сигнализирует о низком давлении в системе смазки, тогда как на самом деле там давление абсолютно нормальное.

Также на моторе Toyota 2.0 D-4D (1CD-FTV) может разрушаться проводка на датчик давления во впускном коллекторе, течь водяная помпа. При небрежном и некачественном обслуживании можно столкнуться с износом цилиндро-поршневой группы, что обычно проявляется в резком увеличении расхода масла на угар.

Также определенные хлопоты вызывает клапан EGR, который «зависает» либо заклинивает его заслонка. В результате нарушается работа двигателя, точнее смесеобразование, что проявляется в снижении мощности двигателя и переходе в аварийный режим.

Выбрать и купить дизельный мотор Toyota 2.0 D-4D (1CD-FTV) и навесное оборудование вы можете в нашем каталоге.

Краткий обзор механической части

Блок цилиндров, поршни, ГРМ

Блок цилиндров, как и в предыдущих сериях силовых установок Тойота, не оснащен гильзами и изготавливается из чугуна. Незначительным изменениям подверглись ребра жесткости и толщина стенок конструкции.

Поршень теперь содержит камеру сгорания, стал заметно меньше. Дополняет конструкцию нирезистовая вставка под верхнее компрессионное кольцо, а кроме того антифрикционное покрытие и канал для охлаждения.

Ремень ГРМ при помощи шестерней вращает вал клапанов выпуска, распредвал клапанов впуска и вакуумный насос. Система оснащена двумя распределительными валами, а каждый цилиндр оборудован четырьмя клапанами.

Регулировка зазоров, как и в предыдущих сериях, производится посредством специальных регулировочных шайб, однако, отсутствует необходимость демонтировать коленчатый и распределительный валы. Механизм оборудован гидронатяжителем, вследствие чего не приходится говорить о возможности эксплуатации без замены в течение долгого периода. Заводом-изготовителем рекомендуется замена механизма раз в 150 тысяч километров пробега.

Головка блока

ГБЦ алюминиевая и имеет некоторые отличительные особенности. Первая из них: четыре вместо двух клапанов на каждый цилиндр, наличие двух распредвалов. Данная система подразумевает увеличение площади клапанов впуска и выпуска, улучшение технологии наполняемости цилиндров. Вторая особенность: непосредственная подача горючего в цилиндр.

Турбина

Турбина также имеет несколько существенных отличий от предыдущих серий. Отсутствует традиционная система перепуска газов, однако механизм теперь оснащен направляющими лопатками, через которые проходит движение отработанных газовых масс. Благодаря пневмоприводу лопатки закрываются на холостом ходу, оставляя небольшую щель для выпуска газов. В условиях средних нагрузок на двигатель при помощи того же пневмопривода управляющее кольцо двигает лопатки, закрывающиеся частично, благодаря чему обеспечивается необходимый уровень выпуска газовых масс. При высоких нагрузках на мотор лопатки открыты, обеспечивая тем самым нужный уровень давления наддува.

Проблемы в работе мотора– возможные причины

Одна из основных проблем, с которой может столкнуться владелец Toyota с двигателем 1CD-FTV, заключается в отсутствии тяги, потере мощности, увеличении задымленности, вибрациях. В некоторых случаях мотор глохнет на этапе прогрева

В первую очередь опытный мастер обращает внимание на состояние клапана EGR, который включается при достижении охлаждающей жидкости температуры 60-80 градусов

Возможным решением проблемы является чистка клапана EGR, а также всей системы рециркуляции выхлопных газов. Если проблема повторяется, клапан EGR просто заглушают. Характеристики мотора при этом остаются неизменными.

Параметры

Рассматриваемая модель двигателя имеет следующие характеристики:

  • объем двигателя – 1995 куб.см;
  • мощность – от 90 до 129 лошадиных сил;
  • крутящий момент – от 215 до 250 Н*м;
  • используемое горючее – дизельное топливо;
  • прямой впрыск топлива по технологии Common Rail;
  • ресурс мотора, заявленный заводом-изготовителем, составляет 200 тысяч километров;
  • рекомендуемое масло – 5W30, 5W40;
  • степень сжатия – 16.8-18.6;
  • выброс углекислого газа – 149-190 г/км.

Расход

В сочетании с пятиступенчатой механической коробкой переключения передач, установленный на Тойота Авенсис Т220, мотор 1CD-FTV характеризует потребление горючего 8.1 л/100 в городских условиях и 5.6 л/100 на трассе.

Шестиступенчатая МКПП и силовой агрегат 1CD-FTV, установленные на Тойота Авенсис Т250, дают расход дизеля: 7.2 л/100 в городе и 4.9 л/100 за городом.

В то же время, автомобиль Тойота Авенсис Версо, оборудованный двигателем 1CD-FTV и пятиступенчатой механической коробкой переключения передач, потребляет 8.1 л/100 в условиях города и 5.6 л/100 на шоссе.

На Тойота Королла E120 в сочетании с пятиступенчатой механикой силовой агрегат потребляет не более 5.7 л/100 в смешанном цикле.

На какие Тойоты устанавливался?

Рассматриваемый агрегат устанавливался на модели:

  • Авенсис Т220 (с 1999 по 2003), Авенсис Т250 (с 2003 по 2006),
  • Авенсис Версо XM20 (с 2001 по 2006),
  • Королла Е110 (с 2000 по 2002),
  • Королла Е120 (с 2001 по 2007),
  • Королла Версо Е121 (с 2001 по 2006),
  • RAV4 XA20 (с 2000 по 2006),
  • Previa XR30 (с 2001 по 2006).

Замена ремня ГРМ на двигателе 1CD-FTV

  • 22179 Просмотров

В данном материале подробно описана процедура замены ремня грм на двигателях 1CD-FTV

A. Обратитесь к профессионалам. B. RTFM. C. Если пп.A и B не проходят, то следуйте примерной процедуре.

1. Снимите ремень привода навесного, правую опору – в общем, все, что будет потом мешать.

2. Снимите свечи накаливания.

3. Снимите шкив коленвала. 4. Снимите верхнюю крышку ремня ГРМ.

5. Снимите нижнюю крышку ремня ГРМ.

6. Снимите кронштейн правой опоры двигателя.

7. Установите поршень №1 в ВМТ такта сжатия, совместив метку на зубчатом шкиве с меткой на масляном насосе.

8. Проверьте сомещение метки на шкиве распредвала с верхней плоскостью ГБЦ. Если что не так, проверните коленвал на один оборот.

9. Снимите гидронатяжитель ремня.

10. Снимите ремень. После снятия ремня не крутите распредвал – поршни встретятся с клапанами. Если все-таки надо будете крутить, то сначала поверните шкив коленвала на 90 градусов ПРОТИВ часовой стрелки/ 11. Совместите метки шкива распредвала и шкива ТНВД.

12. Совместите метку на шкиве коленвала.

13. Установите ремень в указанном порядке.

14. Установите гидронатяжитель ремня (по традиции: утопить шток, заклинить его штифтом, прикрутить, вынуть штифт и т.д. – ремень натянется). 15. Далее все в обратном порядке.

Остается только пожелать положительных результатов. Но лучше еще раз подумать насчет п.A.

Плюсы и возможные проблемы

Среди преимуществ рассматриваемого двигателя можно выделить хорошую мощность в сочетании с привлекательным уровнем потребления горючего, надежность силового агрегата при условии использования качественного дизельного топлива, доступный ассортимент подержанных запчастей европейского рынка, а также отсутствие FAP-фильтра в подавляющем большинстве случаев.

Из минусов 1CD-FTV отмечается повышенные требования к качеству используемого дизельного топлива, проблемы с ремонтом форсунок, высокие цены на оригинальные запчасти и некоторые аналоги, а также отсутствие ремонтных размеров блока цилиндров.

Автовладельцы отмечают следующие недостатки силовой установки:

  • быстрый износ и выход из строя форсунок, проблематичность ремонта деталей, а также дороговизна их замены;
  • сбои в работе датчика давления масла;
  • протечка специальных клапанов SCV, а также загрязнение клапана EGR;
  • низкий ресурс водяного насоса системы охлаждения двигателя.

Замена ремня ГРМ Тойота Королла

Последствия обрыва привода газораспределительного механизма зависят от конструкции двигателя:

  • на «втыковых» моторах (к ним относятся агрегаты 4A-GE 20V, 4E-FE) — поломка поршней, шатунов, валов, появление задиров на стенках цилиндров, не говоря уже о погнутых клапанах и их направляющих.
  • на «движках» 4А-FE, 5А-FE, 7А-FE поршни могут достать до клапанов только при наличии толстого слоя нагара на днище. Но все равно внезапная остановка автомобиля посреди трассы — ситуация малоприятная и опасная.

Только регулярная смена приводного ремня предотвратит значительные повреждения системы газораспределения Тойоты Королла.

Периодичность

Сроки замена заводского ремня ГРМ на двигателях 2Е, 4E-FE, 4А-FE, 5А-FE, 7А-FE составляют 100 тыс. км. Неоригинал рекомендуется сменить раньше — примерно через 60 тыс. км (лучше выбирать качественные аналоги, например: Gates, Contitech, Bosch). Независимо от пробега и производителя, новый расходник может потребоваться в случае обнаружения любых дефектов на старом:

  • трещин,
  • надрывов,
  • потертостей,
  • расслоения.

Порядок работ

В ходе ремонта желательно проверить исправность и заменить при необходимости расположенные рядом детали:

  • натяжитель,
  • водяной насос,
  • шкивы и муфту VVT-i,
  • сальники коленвала и распредвала,
  • привод вспомогательных агрегатов.

При сборке особое внимание требуется уделить правильной установке фаз газораспределения, иначе ДВС будет работать нестабильно или вовсе выйдет из строя при первом же пуске. Для того, чтобы избежать подобных проблем, приезжайте в нашу сеть автосервисов Тойота

Мы гарантируем:

Для того, чтобы избежать подобных проблем, приезжайте в нашу сеть автосервисов Тойота. Мы гарантируем:

  • совпадение всех установочных меток,
  • легкий запуск и ровную работу мотора.

голоса

Рейтинг статьи

LiveInternetLiveInternet

Замену детали муж решил произвести самостоятельно. Ознакомившись с советами мастеров оказалось, что для работы понадобятся такие детали: большая трещетка с головками на 19 и 17, маленькая трещетка с головкой на 10, накидной рожковый ключ на 10 и трубчатый ключ на 10-8. Для работы с роликом нужно иметь ключ «звездочку», которая напоминает шестигранник. Ну, а для снятия заглушки на ролике понадобится обычная плоская отвертка. Замена происходит следующим образом. В капоте снимаем клеммы и аккума, а также пластиковую защиту с двигателя. Мы видим ремень, ролики, натяжитель. Для работы в первую очередь нужно взять головку на 17 и ослабить натяжитель. После чего нужно снять ролик с помощью маленькой плоской отвертки. Нужно снять заглушку и открутить болт, который держит ролик. Ставим новые детали и прикручиваем ролик обратно. Проверяем, чтобы работа была сделана качественно и берем новые ремень, которые нужно расположить на роликах, следуя этой схеме:

С помощью трещетки и головки на 19 натягиваем болт и накидываем ремень на ролик после чего отпускаем. Следует проверить, правильно ли сел ремень. Если все сделано правильно накидываем клеммы аккумулятора, после чего нужно завести автомобиль. Пусть двигатель поработает минут пять, после чего заглушите его и наслаждайтесь проделанной работой на отлично. После замены деталей машина стала работать еще лучше, практически бесшумно. Вот так вот самостоятельно можно заменить приводные запчасти в автомобиле Toyota Avensis Веник. Причем, обошлась замена всего лишь в 1300 рублей (расходы на детали), так как все было сделано самостоятельно. Существенная экономия в 3700 рублей на фоне работы СТО.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Химия движения
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
