Признаки неисправности катушки зажигания

Способы проверки катушек зажигания

Катушки зажигания всех типов проверяются одинаковыми методами, на данный момент самых распространенных четыре:

С первым методом, при наличии рабочей катушки, вряд ли возникнут проблемы. Второй менее удобен в домашних условия – мало у кого в гараже стоит рабочий осциллограф с мотор-тестом. В таком случае у нас еще остается два последних варианта проверки.

Визуальный осмотр

Первое с чего нужно начать при неисправностях в работе катушки зажигания это внимательно осмотреть все составляющие элементы.

Если все в порядке, тогда можно приступать к тестированию одним из возможных способов.

Проверка на искру

Этот способ требует некоторых навыков и специального оборудования в виде высоковольтного разрядника. Просто выкрутить свечу и проверить ее на наличие искры, по сути ничего не даст. Ведь искра будет как при полностью исправной катушке, так и при ее сильном износе. И как только Вы вкрутите свечу обратно в цилиндр, искра снова пропадёт.

Все потому что, на пробой влияет не только напряжение, но и несколько других факторов, один из которых – давление. При повышении давление увеличивается и плотность среды пробоя, что влечет за собой необходимость увеличения напряжения. То есть при атмосферном давлении для пробития 1 мм зазора, необходимо меньшее значение напряжения, нежели в цилиндре, где давление может достигать нескольких атмосфер.

В разряднике есть возможность менять зазоры между контактами. На нем можно выставит расстояние 2 – 3 мм, для которых потребуется тот же показатель напряжения, как и для одного миллиметра при давлении внутри цилиндра во время работы двигателя.

Такой способ тоже подходит для СТО и сервисных центров, однако если у Вас или Ваших знакомых есть необходимое оборудование, то провести проверку не составит труда.

Тестирование при помощи мультиметра

Проверка катушек зажигания мультиметром или омметром проходит в несколько этапов:

Первый этап. Переводим мультиметр в положение проверки сопротивления (омметр). Щупы прибора присоединяем к минусовой и плюсовой клемме катушки. Записываем результат. В зависимости от моделей сопротивление должно составлять 0.4 – 2 Ом. То есть, если показания мультиметра не совпадают с данными характеристик вашего оборудования, значит катушка пришла в негодность.

При показаниях ниже 0.4 и до нуля это говорит о коротком замыкании. При больших значениях и бесконечности – обрыв. И только если значения совпадают или есть расхождение 0.1 – 0.2 Ом, значит обмотка исправна и можно переходить ко второму этапу.

Второй этап. Присоедините один щуп к плюсу катушки, а второй к выходящему проводу высокого напряжения. В устройствах с пластинчатым сердечником нормальное сопротивление 6 – 9 кОм, с обычным 15 кОм.

Третий этап. Сравните полученные результаты с номинальными значениями на моделях Ваших катушек. При выявлении неисправностей лучшим выбором будет замена на новые.

Проверка катушки зажигания Приора

Первичная цепь (между выводами 1 и 3) — 0,4…0,6 Ом.

Вторичная цепь (высокая сторона) — 350 кОм. Может немного отличатся, главное что бы мультиметр не показывал обрыв или короткое замыкание.

Проверка катушки зажигания ВАЗ 2110

Первичная цепь (между выводами 1 и 3) — 0,5 Ом.

Вторичная цепь (высокая сторона) — 5,4 кОм.

Диагностика при помощи осциллографа

Тест цифровым осциллографом с подключением компьютера и специальным ПО дает максимально достоверную информацию и в полном объеме. Однако не у всех имеется специальное оборудование в гараже.

Посредством осциллограммы выводится информация не только о самой катушке, но и о всей системе мотора. Аномалии в кривой значений появляются из-за воздействия некоторых факторов, изучая которые можно сделать выводы о работоспособности тех или иных участков:

Осциллографическим тестером можно определить следующие неисправности:

Все это приводит к падению напряжения в цепи и возможным пробоям изоляции. Что в последствии вызывает пропуски в зажигании, нестабильную работу двигателя на холостом ходу, невозможность запустить двигатель и многое другое. Автомобиль дергается. особенно при езде в натяжку.

Профилактика проблемы

Зачастую поломки катушек зажигания связаны с замыканием или обрывом обмоток и механическими повреждениями корпуса магнето. Это происходит из-за сильных ударов, попадания жидкости и окисления, а также перегрева. Если избегать подобных происшествий, за целостность катушки зажигания можно не беспокоиться.

Одним из узлов магнето, которые регулярно страдают при использовании, являются высоковольтные провода, через которые на свечи поступает ток от модуля зажигания

У них высокий срок службы, но повреждения им наносят сами пользователи неаккуратным обращением при замене свечей, неосторожно потянув за сам провод, а не за наконечник. Другая проблема, которая может с ними произойти, – попадание влаги и окисление или повреждение изоляции

Если аккуратно вытаскивать свечу и избегать проникновения жидкости внутрь прибора, этих проблем можно избежать.

Итак, ремонт катушки зажигания не представляет большой сложности и может проводиться пользователем самостоятельно, но при условии соблюдения вышеприведенного порядка действий по разборке и замене магнето или контактов прерывателя.

Как устроена

В общем случае, катушка зажигания представляет трансформатор или автотрансформатор (трансформатор с одним общим контактом). Первичная обмотка выполнена толстым медным проводником с лаковой изоляцией, и содержит, как правило, от 100 до 200 витков. Вторичная обмотка выполнена более тонким проводом, так как через нее протекают меньшие токи. Количество витков в ней – от 20000 до 30000 тысяч.

Упрощенно катушку для контактной схемы зажигания можно представить в виде:

Здесь: 2 – катушка зажигания, 1 – аккумуляторная батарея. При вращении двигателя движется кулачковый механизм 5, установленный в трамблере, который размыкает контакты 4. Во время короткого размыкания через первичную обмотку катушки зажигания 2 протекает большой ток, который наводит высокую индукцию во вторичной обмотке. Высоковольтный импульс поступает на зазор свечи зажигания 3.

Такие схемы зажигания использовались в автомобилях вплоть до начала 90-х годов. Основной недостаток таких схем – подгорание электрических контактов 4, так как через них протекает большой ток. Многие автолюбители дополняли схему электронным усилителем подобно схеме:

В такой схеме основную токовую нагрузку принимает на себя усилительный транзистор Т1, через прерыватель Пр протекает небольшой ток, он не разрушается.

С 80-х годов большинство производителей стали использовать коммутаторы в электронных системах зажигания. Вместо прерывателей применялись более надежные датчики Холла, электромагнитные датчики, оптоэлектронные датчики. Такие датчики намного долговечнее коммутируемых, в процессе их эксплуатации угол зажигания не меняется в процессе работы, как в контактных.

Схема зажигания ВАЗ 2110 приведена на рисунке:

На схеме: 1- контактная группа замка зажигания, 2 – катушка зажигания, 3 – коммутатор, 4 распределитель зажигания.

В настоящее время работу катушек зажигания контролирует блок управления двигателя. Коммутатор (усилитель зажигания) в некоторых моделях встроен в блок управления двигателем.

Так как вероятность пробоя управляющих транзисторов достаточно высока, чтобы упростить ремонт автомобиля, во многих случаях электронный коммутатор встраивается конструктивно в катушки зажигания. Однако, это усложняет контроль их работоспособности. Иногда при исправной катушке ее приходится менять, поскольку она конструктивно неотделима от коммутатора.

Как определить неисправность катушки зажигания и устранить ее?

Для того чтобы привести систему зажигания в должный вид, много не требуется. Производители автомобилей рекомендуют периодически менять высоковольтные провода, а также и катушки зажигания, не говоря уже о свечах. Если вы этого ни разу не делали, то у вас могут быть все признаки неисправности катушки зажигания.

Выход из строя катушки зажигания приводит к тому, что эксплуатация транспортного средства будет невозможной. Поэтому нашим автовладельцам необходимо знать о том, как производится диагностика и выявляются неисправности катушки зажигания. Каковы признаки, причины и как в домашних условиях произвести ремонт устройства.

Почему на выход катушки не поступает ток или напряжение, как определить, что устройство вышло из строя? Для начала давайте разберемся в причинах неисправностей. Обычно это устройство представляет собой деталь с долгим ресурсом использования, но разумеется, вероятность поломок есть всегда.

Если ремонт катушки зажигания не дает результатов и устройство просто сгорело, то это, вероятнее всего, вызвано замыканием в системе. Решить проблему возможно, если температура при ее работе составляет менее 150 градусов, однако если она выше, то катушки горят бесповоротно (автор видео — Полезный Китай).

Помимо этого, причиной того, что катушки греются, горят и выходят из строя, может быть неисправный провод системы зажигания. Проблема решается путем замены кабеля. Как показывает практика, часто причинами поломки устройств являются пробои в изоляции — к примеру, через пробой может попасть моторная жидкость или жидкость из омывателя. Если в изоляции действительно имеются пробои, то проблемы могут проявиться в дождливую погоду.

Что касается индивидуальных устройств, то необходимо помнить, что они всегда работают в условиях критических температур. В результате они не реже греются и горят, поскольку ресурс их эксплуатации по факту не особо высокий. Как показывает практика, если такая катушка сгорела, то пытаться починить ее своими руками будет бессмысленно. Отдельные типы индивидуальных устройств подвержены поломкам из-за больших вибраций от ГБЦ.

Отдельно следует выделить свечи зажигания, как одну из причин, по которым нет искры с катушки зажигания. В частности, речь идет о низкокачественных свечах. Дешевые подделки приводят к тому, что слабые катушки со временем греются и горят. В данном случае причинами служат обратные газы, а также пробои в изоляторе, негативно отражающиеся на состоянии прорезиненного наконечника устройства.

Чтобы не выходили из строя катушки — меняйте вовремя свечи!

Ремонт катушки зажигания

В большинстве случаев отремонтировать катушку — не выход, обычно решение проблемы сводится к замене механизма. При замене следует проверить соответствие заменяемых компонентов, они должны быть полностью идентичными. Перед тем, как произвести замену механизма, необходимо эффективно прочистить все места соединений от грязи и масляных отложений.

Отсоедините провод питания.

Отключите два проводка.

Демонтируйте механизм и замените.

  1. Аккумулятор отключается, от вышедшей из строя катушки нужно отсоединить проводок, который идет к центру крышки трамблера.
  2. С помощью гаечных ключей выкручиваются гайки, фиксирующие провода сверху механизма. В том случае, если на них есть коррозия, провода нужно обработать жидкостью WD-40 и немного подождать. Положение проводов необходимо пометить.
  3. Само устройство держится на кузове с помощью гаек, которые необходимо ослабить, но не выкручивать полностью.
  4. Затем элемент смещается в сторону и демонтируется, устанавливается новая катушка. Дальнейшая сборка производится в обратной последовательности.

Как проверить катушку зажигания?

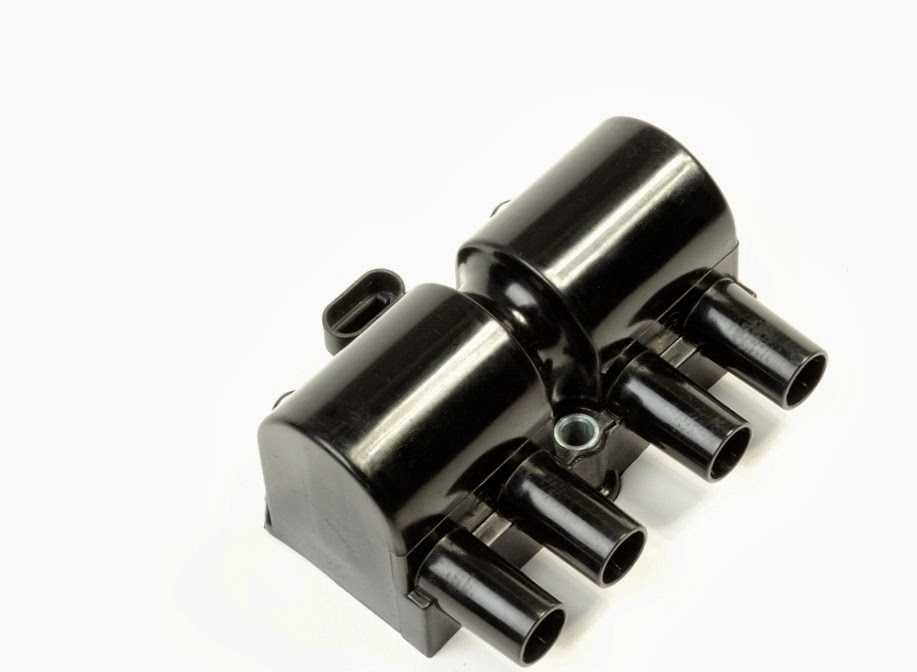

Модель на 16 клапанов

Самый простой способ проверить работоспособность следующий:

  • необходимо снять ее и положить таким образом, чтобы высоковольтный выход находился внизу;
  • установите тестер на максимальный диапазон;
  • теперь подсоедините его к контакту нижнего правого разъема и корпусу катушки;
  • сопротивление должно быть очень велико, даже выходить за пределы шкалы – если не так, деталь нуждается в замене.

Это наиболее простой и удобный способ проверить катушку на 8 клапанов, не требующий особых знаний и умений.

Источники

  • https://avtohelpeer.ru/katushka-daewoo-nexia/
  • https://avtozam.com/daewoo/katushka-zazhiganiya-proverka-remont-i-zamena/
  • https://avtolektron.ru/ramont-avtomobilya/cistema-zazhiganiya-deu-neksiya
  • https://avtonovostnik.ru/info/katushka-zazhiganija-na-neksiju-8-klapannuju/

Замена

Индивидуальные катушки зажигания следует менять на аналогичные модели, иначе могут быть проблемы с моментом зажигания. Сдвоенные и общие катушки зажигания также желательно ставить в соответствии со справочными данными и каталогами оборудования, тем более типоразмеров катушек зажигания не так много.

Опытные автоэлектрики часто заменяют катушки зажигания импортных автомобилей на отечественные жигулевские, и вполне успешно. Это никак не отражается на ходовых качествах автомобиля.

Заводская катушка от Ladы стоит в два-три раза дешевле бэушной родной или китайской новой. Если возникла проблема с катушкой зажигания можно покопаться в интернете и найти, чем ее можно заменить. Только при этом в большинстве случае приходится перекоммутировать разъем подключения к катушке. Это лучше доверить специалисту.

Чтобы катушка зажигания прослужила дольше, выполняйте следующие правила:

  • регулярно (лучше на границе сезонов) протирайте высоковольтные провода;
  • следите, чтобы на катушку не попадала влага и маслянистые жидкости;
  • проверяйте качество разъема катушки, он не должен искрить и греться;
  • регулярно меняйте свечи зажигания;
  • она должна быть закреплена прочно на штатном месте, а не болтаться;
  • при малейшем подозрении на неисправность катушки зажигания (пропуски зажигания и др.) следует немедленно ее протестировать.

Помните, неисправная катушка зажигания приводит к неравномерной работе, повышенным нагрузкам, механическим биениям, что, в конечном счете, уменьшает ресурс двигателя.

Видео — катушка зажигания ВАЗ и ее возможные неисправности:

Симптом 4: Повышение расхода

Если один цилиндр не работает должным образом, двигателю придется увеличивать обороты, чтобы достичь того же крутящего момента. Таким образом, водитель будет сильнее нажимать на педаль, и это обеспечит более высокий расход топлива. Кроме того, система подачи топлива не может знать, присутствует ли искра в камере сгорания. Таким образом, он продолжает отправлять топливо в сломанный цилиндр. Топливо не горит и спускается по внутренней части двигателя, смешиваясь с моторным маслом. Некоторое количество топлива также направляется в выхлопную систему, чтобы доставить еще ряд других проблем владельцу автомобиля. Фактический результат этого процесса — намного меньше пройденных километров на литре топлива.

Как проверить сопротивление катушки зажигания мультиметром

Приведем пошаговую инструкцию:

Этап № 1

Сперва отключаете на аккумуляторе «минусовку», осуществляете ослабление кронштейнов. Далее – отсоединяете катушечные провода, тщательно прочищаете ее корпус. Если в период проведения данных работ Вы выявили существенные неполадки и поломки – допустим, где-то образовались трещины либо серьезные повреждения, стоит приостановить диагностический процесс. Лучше сразу идти покупать новую катушку, поскольку другого варианта решения проблемы в данном случае просто не будет – Вы просто потратите свое драгоценное время и нервы.

Еще один важный момент для хозяев автомобилей заключается в следующем: у каждой из катушек абсолютно разные показатели сопротивления обмоток, энергии и так далее. Как раз по этой причине следующая рекомендация: обязательно уточняйте все отраженные выше технические показатели каждой определенной катушки.

Первый этап диагностического процесса – это когда проверяется первичная обмотка. Присоединяете к ее отрицательным и положительным контактам мультиметр. До этого установите на приборе режим, который будет измерять сопротивление.

Естественно, технические характеристики разных машин будут иметь определенные отличия, так что лучше заблаговременно получить инструктаж по использованию собственного автомобиля – чтобы хорошо разбираться во всех этих цифрах. Но, отвечая на вопрос, какое сопротивление должно быть на катушке зажигания, ориентироваться все же стоит на следующие цифры: от 0,4 до 2,0 Ом. Если же на устройстве нулевая отметка сопротивления, катушка определенно пережила небольшое замыкание (это лишь подтверждает данное обстоятельство). Если же на тестере красуется знак бесконечности, можно с уверенностью говорить о том, что оборвалась цепь.

Этап № 2

Второй диагностический этап состоит из следующих действий: сперва проверяется вторичная обмотка. С этой целью следует присоединить устройство измерения к положительному контакту. Кроме того, потребуется его присоединение к выводу от провода, который находится под сильным напряжением. Если вести речь про катушки с сердечником из пластинки, то их показатель равен 6-8 кОм. А у иных моделей этот показатель может быть выше 15 кОм.

Этап № 3

Параметр сопротивления в обеих ситуациях должен замеряться крайне тщательно. После этого стоит провести сравнительный анализ полученных результатов и регламентированных требований.

Катушка – это очень интересная транспортная составляющая. Даже при самом небольшом сдвиге от нормальных характеристик могут возникнуть проблемы с двигателем.

Важный момент: стоит обязательно сказать и о том, что рассматриваемый компонент относится к тем, которые невозможно отремонтировать. Если поломка серьезная – проблему решит лишь покупка нового устройства. Поговорим о некоторых особенностях процесса, с помощью которого можно прозвонить катушку зажигания тестером.

Катушка зажигания

Катушка зажигания является важной частью системы запуска транспортного средства. Без её применения не добиться старта мотора. Невозможно запустить двигатель без аккумулятора, так как не будет формироваться первая искра

Невозможно запустить двигатель без аккумулятора, так как не будет формироваться первая искра.

Устроена данная деталь достаточно просто, но время от времени, как и иные детали и элементы автомобиля, она выходит из строя. Причиной может стать неисправность или определённый заводской дефект. Стандартным пуском двигателя работа катушки не ограничивается. Если устройство внезапно выйдет из строя при уже работающем двигателе, это автоматически приведёт к его полной остановке.

Знание ответа на вопрос, как проверить катушку зажигания – это простой и верный способ выявить неисправность детали и понять, требуется или нет его замена.

Назначение

Основным предназначением катушек зажигания является трансформация низковольтного электрического тока, который получается от аккумулятора или от генератора, в специальный электрический импульс с достаточно высоким напряжением. За счёт данного процесса в свечах зажигания вырабатывается необходимая для запуска двигателя искра.

Принцип работы

Принцип работы описываемого устройства достаточно прост. В первичную обмотку катушки осуществляется подача низковольтного напряжения, создающего магнитное поле. Иногда подобное напряжение полностью отсекается прерывателем, способствуя тем самым резкому сокращению магнитного поля и образованию в витках катушки зажигания оптимальной электродвижущей силы.

Согласно закону физики по электромагнитной индукции, показатель образующейся электродвижущей силы является прямо пропорциональным количеству витков контура. Именно по этой причине во вторичной катушке, где присутствует больше витков, появляется импульс высокого напряжения. Он проходит по высоковольтным проводам и подаётся к свече зажигания. Благодаря данному импульсу, который передаётся катушкой, между электродами свечи зажигания появляется искра, воспламеняющая воздушно-топливную смесь.

В более устаревших моделях авто напряжение от катушки зажигания передавалось к свечам посредством распределителя зажигания. Подобная схема не отличалась надёжностью, потому свечные катушки зажигания более современных авто объединены в специальную систему и распределены строго по одной на каждую свечу.

Виды катушек

На данный момент различается три основных вида катушек зажигания. Каждый из них характеризуется своими конструкционными особенностями и требует более внимательного рассмотрения:

  • классические, которые используются на автомобилях с системами зажигания, где присутствует распределитель;
  • двухвыводные – используются в системе стандартного зажигания с прямой подачей электрического напряжения;
  • индивидуальные – в данной системе для каждой свечи предназначена одна катушка.

Все три вида схожи по своей конструкции, за исключением некоторых нюансов. Классический вариант состоит из двух обмоток – вторичной и первичной. Вторая при этом помещается внутрь первой. Разница между обмотками заключается в количестве витков используемой проволоки, а также в толщине провода.

Во внутренней части данных обмоток размещён сердечник, выполненный из ферромагнитного сплава. Каждая обмотка имеет по два вывода. У первичной они оба являются входными. У вторичной один вывод является выходным, а второй соединен с первичной обмоткой. Все перечисленные выше элементы помещены в герметичный корпус. Что касается выводов, то они выходят на крышку корпуса.

Двухвыводная катушка от классического варианта отличается присутствием двух сердечников – внутренний, который помещён в обмотки, а также внешний, что находится над ними. Вместо одного высоковольтного вывода вторичного варианта обмотки, у подобной катушки их всего два.

Что касается индивидуальной катушки, то она отличается тем, что сверху размещается не первичная, но вторичная обмотка. При этом высоковольтный вывод её подсоединён к специальному наконечнику, что надевается на вывод свечи.

https://youtube.com/watch?v=4wHGBUx6x3M

Все виды катушек являются неразборными и не подлежат ремонту. Данные элементы необходимо проверять и своевременно осуществлять замену

Это очень важно, так как обрыв или замыкание обмоток может стать причиной сбоев в работе, а также приведёт к полной неработоспособности двигателя.

Симптомы неисправность катушки зажигания

Автомобиль лучше всего диагностировать и ремонтировать в специализированном сервисе. Там всегда можно получить квалифицированную помощь и устранить неисправность любой сложности. Но бывают ситуации на дороге, когда до ближайшего сервиса добраться невозможно. Поломка может случиться на глухой дороге, в дальней деревне или на рыбалке. На этот случай нужно обладать минимумом знаний о вероятных поломках в любимом автомобиле.

Современные автомобили укомплектованы большим количеством электроники и вспомогательных функций. Но вряд ли они помогут ,если из строя выйдет катушка зажигания, это один из важнейших элементов в системе зажигания автомобиля. Приведем примеры некоторых признаков поломки катушки зажигания:

  • Мотор временами работает не стабильно, как говорят водители — троит, и чем дальше тем больше;
  • При низкой температуре воздуха, мотор троит больше, пока не прогреется;
  • Когда влажность воздуха завышена — перебои в моторе случаются чаще;
  • Если нажать на педаль «газа», быстро и резко, наблюдается провал в работе двигателя:
  • Среди индикаторов приборной доски зажигается лампочка, сигнализирующая о поломке в электроцепи, она называется»chek engine», расшифровка её показаний есть в специальной инструкции к данному автомобилю.

Но выявленные симптомы не являются причинами, по которым случилась поломка. Причины следует выявлять опытным путем. Вот некоторые из них:

  1. -на двигателе применены свечи сомнительного происхождения, их низкое качество может, впоследствии, отразится на сумме ремонта вашего автомобиля. Производители машин настоятельно рекомендуют применять в двигателях, только оригинальные свечи. В противном случае, они не смогут гарантировать надежную работу мотора.
  2. -очень нагреваются непосредственно катушки. По техническим характеристикам они рассчитаны на разнообразный температурный режим, но практика показывает что это не всегда соответствует действительности. От чрезмерного нагрева мотора, если он работает не стабильно, на катушку зажигания действуют повышенные температурные нагрузки. Из-за этого они быстрее выходят из строя. Частая смена температурного режима пагубно влияет на электрические и резиновые части катушки.

Вынужденная езда со сломанной катушкой зажигания приводит к дополнительным поломкам, может выйти из строя катализатор в системе выпуска, могут прийти в негодность подушки поддерживающие двигатель, да и увеличенный расход топлива вряд ли порадует. На СТО вам проверят ваш автомобиль специальной аппаратурой и точно скажут в чем причина неисправности. В полевых условиях, не имея осциллографов и другого диагностического оборудования, придется выявлять поломку «народными» методами. Простейшим способом считается, отключать по очереди каждый цилиндр, отсоединяя свечные провода от катушки. Если неустойчивая работа двигателя не изменится, значит, нарушен контакт провода с катушкой или неисправна сама катушка. Когда появится возможность, можно измерить показания сопротивления первичной и вторичной обмоток, если катушка неработающая, показания сильно отличаются от других. Свечи накаливания, соединенные с неработающими катушками, могут быть покрыты нагаром или мокрыми от несгоревшего топлива.

Катушки зажигания, как правило, импортного производства, не ремонтируются и в идеале требуют замены. Поменяв резиновый наконечник, невозможно гарантировать дальнейшую работу катушки. Только установив новую катушку можно гарантировать стабильную работу двигателя.

Замена катушки зажигания

Процесс замены детали довольно прост. Открыв капот, вы сразу увидите провода, идущие к головке блока цилиндров. Их количество будет совпадать с числом цилиндров мотора. На 4-х цилиндровом агрегате соответственно окажется 4 провода. Они подсоединены непосредственно к катушке, которую необходимо заменить. Отсоединив провода, ослабьте крепления, фиксирующие катушку. Если болты прикипели, нанесите жидкость WD-40, которая сможет размочить ржавчину. Подождав определенное время, извлеките элемент.

Перед установкой новой запчасти, очистите посадочное место от грязи, масла и ржавчины. После этого выполните процедуру в обратном порядке: установите деталь, закрепите ее при помощи болтов и выполните подключение новой катушки зажигания

Важно установить провод в том положении, в котором он был первоначально
