Промывка системы егр (еgr

Чистка клапана ЕГР

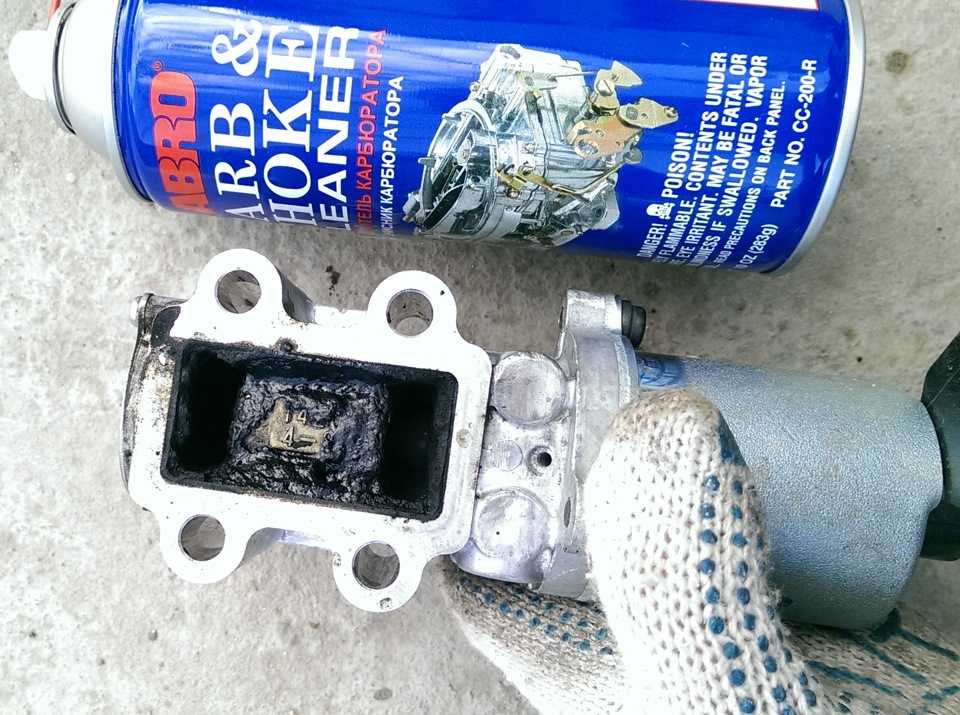

Лично мне в чистке системы ЕГР хорошо помогают средства против нагара, которые я ворую у супруги на кухне

Сложного там нет ничего. Замачиваем клапан и, например, зубной щеткой очищаем нагар. Главное не допускать попадания моющих средств в датчик положения клапана. Он находится вверху клапана под крышкой. Поэтому клапан при чистке желательно не переворачивать

Вывод.

В общем, суть всей этой писанины можно вместить в несколько предложений. Глушить систему ЕГР можно. В этом нет ничего криминального и судить Вас за это никто не будет. Но не стоит на каждом углу рассказывать, что система ЕГР виновна во всех автомобильных грехах и все проблемы от ЕГР. Кроме нагара эта система не приносит никакого вреда. А если у Вас автомобиль чудесным образом излечился от кучи проблем после глушения этой системы, то причина была не в ЕГР, а в неисправности ЕГР! Потому что систему никто и никогда не обслуживал и она, естественно, устала. А устает в автомобиле всё и всё требует регулярного обслуживания.

Ну и напоследок представим ситуацию. Заглушили Вы систему ЕГР и прочие “экологические примочки” и поехали по трассе на море оздоровить детей. А за Вами еду я со своей семьей и детьми, тоже их оздоровить. Включаю кондиционер и вентилятор засасывает в салон все то, что вылетает из выхлопной трубы Вашего автомобиля.

Плюну я на это дело и тоже заглушу ЕГР. Вот только на обратной дороге вполне возможно, что не я за Вами ехать буду, а Вы за мной…

Довольно часто люди приезжают ко мне даже не зная заглушен клапан ЕГР на их авто или нет.

Приезжают и жалуются на высокий расход топлива и дергания при переключении. А потом добавляют: Я в интернете прочитал, что это из-за ЕГР. Ты можешь его заглушить?

И очень часто после вскрытия обнаруживается заглушка, хотя сам владелец о ней и не знал… Приехал глушить заглушенный клапан…

Вот такие ситуации бывают…

Фанатов глушения ЕГР, конечно, больше, но люди с таким же мнением, как у меня, надеюсь, тоже найдутся

 Загрузка …

Неисправности клапана EGR.

Неполадки с системой рециркуляции характеризуются различными симптомами. Ниже перечислены основные признаки, указывающие на возможные проблемы с клапаном ЕГР:

• разгоняясь, машина движется рывками;
• на холостых оборотах присутствует вибрация;
• двигатель теряет мощность;
• горит значок аварийного софта управления мотором «Check Engine»;
• выхлопные газы имеют повышенный уровень содержания оксидов азота;
• выхлоп окрашен в чёрный цвет;
• имеет место высокий расход бензина или дизтоплива.

Поломка рециркуляционной системы может быть обусловлена многими причинами. Наиболее распространённые из них описаны ниже.

Заклинил механизм клапана.

Наиболее частой причиной неработоспособности ЕГР-клапана является заклинивание его механической части. Такое случается, когда он открыт или закрыт, в зависимости от конкретной ситуации:

• в первом случае заклинивание обычно приводит к тому, что отработанные пары спустя какое-то время попадают в цилиндр со всеми вытекающими последствиями;
• во втором — опасность в виде выброса вредных веществ грозит окружающей среде, но автомобиль пострадать не должен.

Виновником заклинивания механической части клапана обычно является оседающая на детали сажа — неотъемлемый спутник продуктов сгорания бензина и дизтоплива. По этой причине во избежание заклинивания механизма следите за качеством используемого в машине топлива и вовремя меняйте масло. Заправляйте автомобиль на крупных заправках известных брендов-поставщиков и избегайте неизвестных станций.

Неисправный двигатель.

Виновником поломки рециркуляционной системы может являться двигатель. Среди наиболее распространённых неполадок мотора, потенциально ответственных за выход из строя ЕГР-клапана:

• несвоевременная замена воздушного фильтра;
• залегание колец поршня.

При выходе из строя блока рециркуляции и подозрении на неисправность мотора, в первую очередь проведите диагностику двигателя внутреннего сгорания. Устраните обнаруженные неполадки, после чего приступите к ремонту (замене) рециркулирующего клапана.

Физический износ.

Отработав определённый срок, система рециркуляции выхлопных газов может выйти из строя в силу своего физического старения. Скорость изнашивания узла прямо пропорциональна количеству осевшей на нём сажи.

Скапливающиеся на устройстве частицы — нормальное явление, так как копоть при горении образуется в любом случае, при этом количество оксидов азота повышается с ростом температуры, а объём частиц сажи растёт при снижении последней.

Чтобы достичь золотой середины, инженеры двигателей внутреннего сгорания вынуждены идти на различного рода технические ухищрения при конструировании систем ЕГР. Однако избежать проблемы изнашивания EGR-клапана из-за воздействия на него весьма агрессивного сажевого налёта пока не удалось.

Нарушена герметичность.

Нарушение герметичности рециркулирующей системы автомобиля грозит выходом из строя как самого клапана ЕГР, так и других узлов двигателя. Хуже всего то, что воздух, попадающий в блок, программа управления двигателем не видит. Водитель долгое время может оставаться в неведении касательно наличия данной неисправности.

Неполадки с электроникой.

Неисправности электронной части автомобиля также способны вывести ЕГР-клапан из строя. Обычно проблемы возникают при разрыве цепей питания электронных компонентов. Иногда в неполадках виновен датчик положения клапана.

На что надо обратить внимание в первую очередь?

   Непосредственно клапан ЕГР. Чтобы ход клапана был достаточно свободным и шток клапана обеспечивал плотное закрытие – чистка обязательна для штока и седла клапана. Использовать лучше аэрозоль, с помощью которого происходит чистка карбюратора. Но надо быть внимательным и не допустить падания жидкости непосредственно на диафрагму

Это может привести к её разрушению (компоненты, входящие в состав могут разложить резину).
   Если есть, то надо обратить внимание на соленоид ЕГР. В большинстве случаев там находится небольшой фильтр, который защищает вакуум системы от загрязнения

Этому фильтру необходима чистка.

В некоторых случаях систему ЕГР можно просто заглушить. Что это может, если вы решите заглушить всю систему?

Положительные моменты:

• Не скапливается в коллекторе нагар.
• Улучшается динамика автомобиля.
• Нет необходимости замены клапана.
• Масло менять можно не так часто.

Отрицательные моменты

• При наличии катализатора он быстрее выйдет из строя.
• Загорается чек на панели приборов (если не запрограммировано отключение системы)
• Расход топлива может увеличиться (не у всех моделей).
• Износ клапанной группы (в редких случаях).

Как итог, то можно сказать о том, что если клапан функционирует исправно, то и пусть себе работает. А если с ним начинаются проблемы, то самым радикальным и дешёвым, с финансовой точки зрения, вариантом будет, если заглушить всю систему. К большим последствиям в работе вашего автомобиля это не приведёт.

Удачи на дорогах!

Проголосуйте, понравилась ли вам статья?

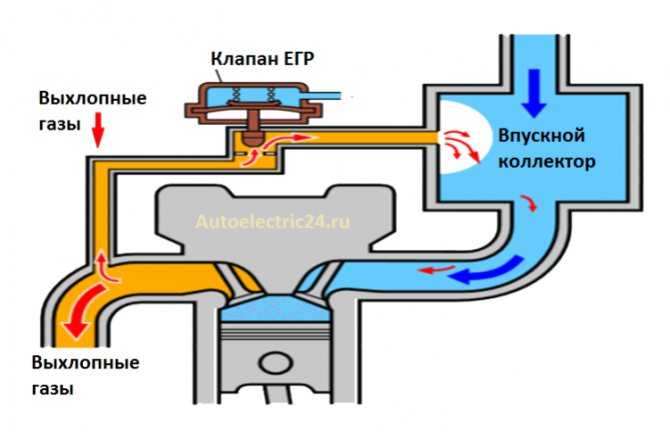

Как устроена система ЕГР и причина поломок:

Если вы не приняли решение заглушить систему, то неисправности могут быть в следующих элементах:

1. Главная составляющая — клапан ЕГР. Он перепускает газы из впускного в выпускной коллектор. Этот клапан постоянно взаимодействует с раскалённой средой, и это наиболее уязвимая часть всей системы. Главная неисправность – разгерметизация клапана. Система может работать как под управлением электрики (в основном автомобили GM) так и пневматики (большинство марок машин).

В том случае, когда клапан открывается при помощи электрики, то это происходит в результате показаний специального датчика, передающего сигнал непосредственно на двигатель. Следующий способ, который отвечает за работу клапана — электропневматический.

1. Соленоид ЕГР. Он находится в системе, где управление клапаном происходит при помощи пневматики. Главная неисправность остаётся такой же – разгерметизация.
2. Датчик положения открытия клапана ЕГР. Иногда происходит так, что они выходят из строя, но в этом случае только загорается лампа на панели приборов, сигнализирующая о неисправной работе двигателя. Других последствий нет.

Различные системы могут иметь разный набор составляющих элементов, но основной это клапан ЕГР. Давайте посмотрим, как все эти поломки могут сказаться на работе двигателя автомобиля.

Выше было сказано, что главная неисправность это разгерметизация, в результате чего происходит неконтролируемый подсос воздушных масс во впускной коллектор.

Как следствие, это может привести к тому, что:

• Двигатель с расходомером воздуха – топливо становится беднее, из-за присутствия дополнительного кислорода.
• Двигатель с датчиком давления – топливо будет дополнительно обогащено из-за того что увеличиться давление во впускном коллекторе.
• Те двигатели, которые используют оба этих способа по контролю за уровнем кислорода, будут иметь резкое обогащение топливной смеси на холостых оборотах и обеднение при других режимах работы двигателя.

Во всех случаях, когда уровень кислорода становится меньше в воздухе, который поступает в двигатель, оказывается нарушено воспламенение топлива в цилиндрах двигателя. Можно сказать, что зависимость тут довольно сложная и, в виду этого, выход из строя системы ЕГР довольно сложный и на разных марках машин она может проявиться по-разному.

Теперь поговорим о том, как топливная система будет влиять на поломку клапана ЕГР, если вы не примите решение заглушить систему. У каждого блока управления существует специальное программное обеспечение, которое уравновешивает частоту холостых оборотов, и качество топлива в автомобиле. При этом уровень открытия или закрытия механизма, который регулирует холостой ход, а также длительность впрыска, имеют конкретный показатель. Когда блок управления уравновесит холостой ход на разных режимах работы, то с качеством топливной смеси он не совладает.

Это происходит от того, что когда водитель нажимает на педаль «газа», то возрастает давление в выпускном коллекторе отработанных газов, проникающих во впускной коллектор, увеличивается. Это может привести к ухудшению динамики разгона автомобиля и неустойчивой работе двигателя автомобиля. Затем картина поменяется. Когда раскалённые газы смешиваются с масляными испарениями в коллекторе, то это может привести к тому, что будет скапливаться больше нагара внутри коллектора, на впускных клапанах, загрязняются наружные части форсунок и появляется копоть на контактах свечей зажигания. Из-за этого станет более затруднительным пуск двигателя, плохая работа на холостых оборотах, будут проявляться дёрганье автомобиля и неровная работа двигателя. А если резко нажать на педаль «газа», то появятся вспышки во впускном коллекторе. Чтобы этого избежать – необходима своевременная чистка всех этих элементов, а в экстренном случае можно заглушить её.

Порядок действий

Прежде всего необходимо определить место нахождения клапана, чтобы убедиться в возможности осуществить чистку ЕГР без снятия генератора. Для поведения процедуры чистки клапана потребуется набор инструментов, в который входят:

• рожковые и накидные ключи;
• отвёртки (плоская и крестовая);
• непосредственно средства для очистки;
• притирочная паста.

Чтобы приступить к выполнению поставленной задачи очистить клапан ЕГР, потребуется откинуть клеммы с аккумулятора, снять несколько болтов (чаще всего их 4 шт.) с помощью накидных ключей. Отсоединить патрубок, ослабив хомут (понадобится отвёртка). Теперь можно извлекать сам клапан.

Только взяв сам клапан в руки, можно визуально определить степень его загрязнённости, решить, каким именно средством проводить чистку. При незначительных загрязнениях поможет очиститель для моторов или карбюраторов.

Определить, насколько эффективен выбранный клинер и качественно ли идёт чистка, можно по движению поршня клапана. Если при нажатии пальцем он сразу возвращается в исходное положение, то можно быть уверенным в том, что нагар полностью удалён. В противном случае обработку придётся повторить.

Зачем заглушают ЕГР

Часто можно увидеть ситуацию, когда система ЕГР, попросту заглушена. В чем же дело, не уж-то всем автомобилистам, которые так поступают, плевать на вред от автомобильных выхлопов?

На самом деле, проблема заключается в качестве топлива, на котором ездят наши автомобили. Низкое качество топлива, обуславливает кроме всего прочего, образование сажи и оседание ее на клапане ЕГР, а так же в ее магистрали. Это приводит к тому, что система либо вообще не работает, либо работает неправильно. В обеих случаях, проще ее заглушить, ибо, замена даже только клапана ЕГР, удовольствие отнюдь не дешевое. Вот и люди решают вопрос, так сказать, радикально. А поскольку никаких особых потерь отключение ЕГР не влечет, то и решаются на этот шаг, как правило, без особых колебаний.

Прокладка для заглушки ЕГР (с одним отверстием) и штатная (Chevrolet Lacetti).

Глушение системы рециркуляции отработанных газов на бензиновых двигателях, может производиться при помощи установки обычной шайбы в просвет клапана. Если для регулирования клапана ЕГР, применяются вихревые заслонки во впускном коллекторе, их нужно удалять, тоже. В дизельных же моторах, помимо механического глушения клапана ЕГР, необходимо отключить его программно. Иначе, повышается износ турбины и нарушается стабильность работы силового агрегата.

Споры по поводу глушения ЕГР, длятся до сих пор. Одни считают, что глушить эту систему можно и нужно, другие же утверждают, что после ее отключения, температура горения в цилиндрах возрастает, что приводит к более быстрой выработке ресурса двигателя и его износу.

Пищит, свистит двигатель Чери Элара, вышел из строя клапан ЕГР

Сама система ЕГР на двигателе Чери Элара, предназначена для осуществления рециркуляции выхлопных газов. Соответственно технологии, часть разогретых выхлопных газов перенаправляется на формирование новой топливовоздушной смеси.

Система не имеет положительного влияния на автомобиль, скорее даже наоборот, приносит некоторые сложности. Однако без ее монтажа на авто подогнать двигатель к современным экологическим требованиям практически невозможно .

Установка ЕГР на Чери Элара предназначена для выполнения таких функций:

• Снижение уровня токсичности отработанных газов, особенно оксида азота.
• Введение дополнительной контрольной точки токсичности автомобиля.
• Снижение детонационных процессов.
• Обеспечение более полного сгорания топлива.
• Ускорение прогревания входного воздушного тракта.

Основной составляющей всей системы является клапан ЕГР, выход которого из строя может существенно сказаться на работе двигателя автомобиля.

Изготавливается подобный клапан с высоколегированной стали, способной выдерживать повышенное температурное воздействие. Стоит заметить, что ресурс датчика является относительно небольшим, что связано с его регулярным перегревом.

Датчик ЕГР на Чери Элара отвечает за перенаправление части выхлопных газов во входной воздушный тракт. Кислорода в такой смеси становится меньше, поскольку частично он заменяется отработанными газами, однако за счет повышенной температуры воспламенение топливовоздушной смеси все-таки происходит.

Важным нюансом является то, что воспламенение топливовоздушной смеси при этом происходит при меньших температурах, что позволяет существенно уменьшить выработку оксида азота. Сгорание смеси происходит в полном объеме.

Подобное влияние датчика приводит к снижению КПД двигателя, уменьшает показатели мощности, однако повышает его экологические параметры.

Иногда владельцы Чери Элара, как и других автомобилей, самостоятельно отключают данную систему. Также это может произойти и без вмешательства владельца авто по ряду причин.

Обычно отключения блока связаны с такими причинами :

• Произошел чрезмерный износ поршневой группы, попадание масла в выхлопные газы, когда необходимо предотвратить загрязнение свечей зажигания и провала поджигов.
• Проведение чип-тюнинга, форсирование двигателя.
• Заливка низкокачественного топлива, что в конечном итоге приводит к чрезмерному и быстрому засорению клапана.
• Нарушения в алгоритмах работы системы ЕГР.

Важно понимать, что даже запланированное отключение системы может привести к ряду проблем в работе двигателя, так что операции лучше поручать профессионалам. В остальном, лучше сохранять ЕГР на автомобиле, проводя периодически замену клапана

Обычно датчик ЕГР Чери Элара, как и вся система, выходят из строя по таким причинам:

• Использование низкокачественного топлива, которое способно вывести из строя клапан уже через 10-20 тысяч км пробега, образовав большой слой нагара.
• Неверно установлен угол зажигания ДВС.
• Износ маслосъемных колпачков, снижение компрессии, а также другие проблемы двигателя, способные привести к попаданию масла в выхлоп.
• Выход из строя электрооборудования.
• Повышенный уровень масла.
• Ошибка в работе электронного блока управления двигателем.
• Износ форсунок.
• Естественный износ клапана ЕГР, который обычно наступает после 60-80 тысяч км пробега.

Среди основных признаков, которые могут указывать на выход их строя клапана ЕГР, выделяются такие :

• Снижение мощности двигателя.
• Нестабильная работа силового агрегата на холостых оборотах.
• Повышение выделения выхлопов.
• Повышение шумности работы двигателя.
• Чрезмерная детонация топливовоздушной смеси.

Преимущественно проблемы с клапаном ЕГР Чери Элара возникают по причине его засорения или естественного износа, однако и другие варианты не стоит исключать.

Главным проявлением проблемы является писк и свист двигателя, особенно на холостых оборотах .

Зачем нужна чистка?

От чистки клапана зависит токсичность выбрасываемых отработанных газов. Клапан ЕГР выполняет такие функции:

• снижает количество выбрасываемого в атмосферу оксида азота;
• оказывает дополнительный контроль уровня токсичности продуктов сгорания топлива;
• обеспечивает низкую детонацию мотора;
• повышает полноту сгорания топлива;
• сокращает время, требуемое для прогрева входного тракта.

При нестабильности работы системы автомобиль двигается рывками, глохнет. Когда ситуация усугубится, то перегретые отработанные газы контактируют с маслом, что провоцирует другие поломки

Поэтому чистку важно проводить своевременно, чтобы не произошло:

• загрязнения коллектора изнутри, а также клапанов на впуске;
• нарушения функционирования топливных распылителей;
• накопления копоти на свечах зажигания;
• дестабилизации работы мотора.

Отключение системы рециркуляции отработанных газов ЕГР/EGR

Отключение клапана ЕГР (от англ аббревиатуры EGR – Exhaust gasrecirculation, рециркуляция отработанных газов). В русскоязычном варианте эту систему так же называют АГР

Для чего нужна система ЕГР/АГР?

Данная система была разработана инженерами для улучшения экологических норм – снижения выбросов в атмосферу окисей азота, вредных для здоровья человека.

Топливная смесь, сжигаемая в цилиндрах, состоит из топлива (дизельное топливо, бензин или газ) и воздуха из атмосферы. Воздух, в свою очередь, содержит около 21% кислорода и 78% азота. При высоких температурах, которые достигаются при горении топливной смеси в цилиндрах двигателя, азот окисляется, образуя те самые вредные выбросы

Принцип работы

Система состоит из следующих основных компонентов: патрубков, забирающих из выпускного коллектора часть выхлопных газов, клапана ЕГР и его привода, патрубков, ведущих к впускному коллектору

Работа клапана ЕГР управляется и контролируется электронным блоком управления двигателем (ЭБУ/ECU). В программе (прошивке) ЭБУ определено, в каком отношении будет подаваться в цилиндры топлива, воздуха и отработанных газов для разных режимов работы

В режимах работы двигателя, требующих максимальной мощности, в цилиндры подается 100% воздуха и не подаются отработанные газы. В переходных режимах, где не нужна большая отдача мощности от двигателя, ЭБУ открывает клапан ЕГР, строго дозирует подачу отработанных газов и топливной смеси, контролируя эту работу

Отключение системы

Отключение системы рециркуляции отработанных газов заключается в отключении управления этой системой, её контроля и настройка топливной смеси на работу без отработанных газов.

Так как работа системы определена в ЭБУ, то необходимо его перепрограммировать: скачать программу, её изменить и записать обратно в ЭБУ. В зависимости от типа ЭБУ, возможно производить работы через диагностический разъем или его разбирать, если существует защита от программирования

Надо понимать, что при программном удалении ЕГР работа двигателя будет настроена на чистый воздух и необходимо обеспечивать физическую блокировку подвода отработанных газов во впускной коллектор. На заглушенном двигателе клапан находится в закрытом состоянии и при отключении системы он никогда уже не откроется – управление будет отключено. Если на клапане в большой степени присутствует нагар, то существует вероятность, что он не будет герметичным. В этом случае его необходимо будет снять и чистить или ставить заглушки

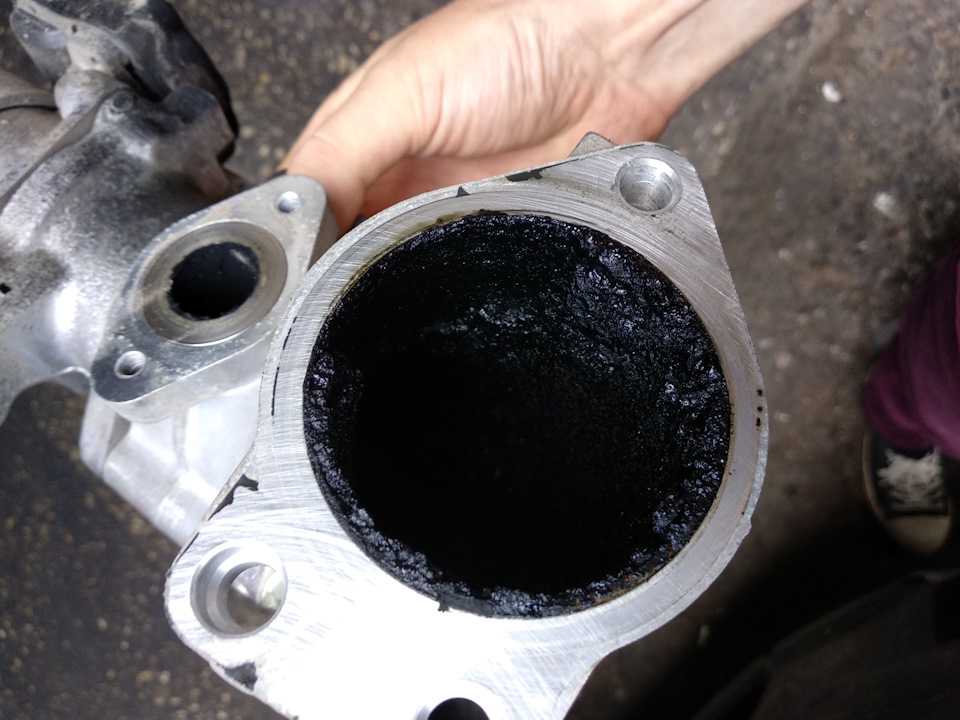

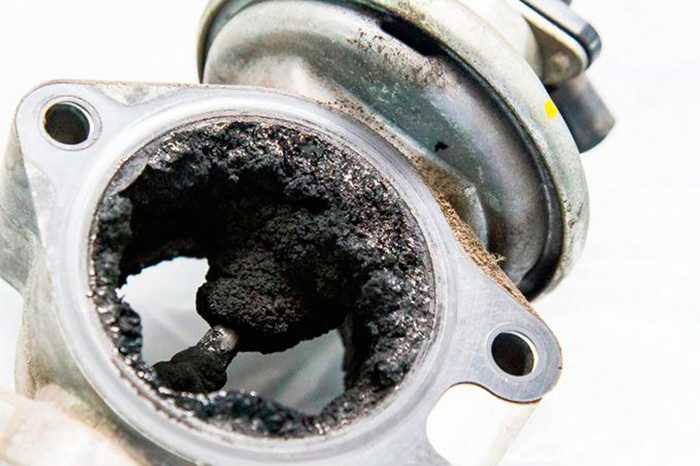

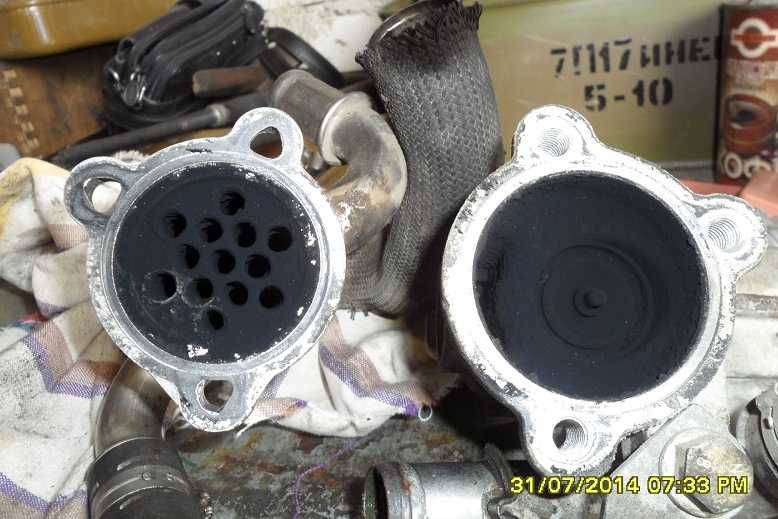

Вот некоторые примеры клапанов ЕГР с большим слоем нагара. ЕГР от BMW:

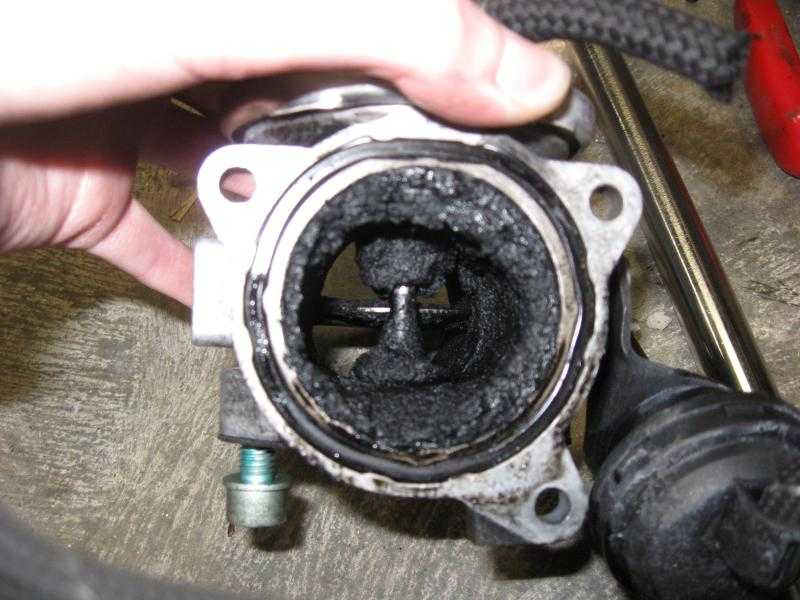

ЕГР от Mercedes

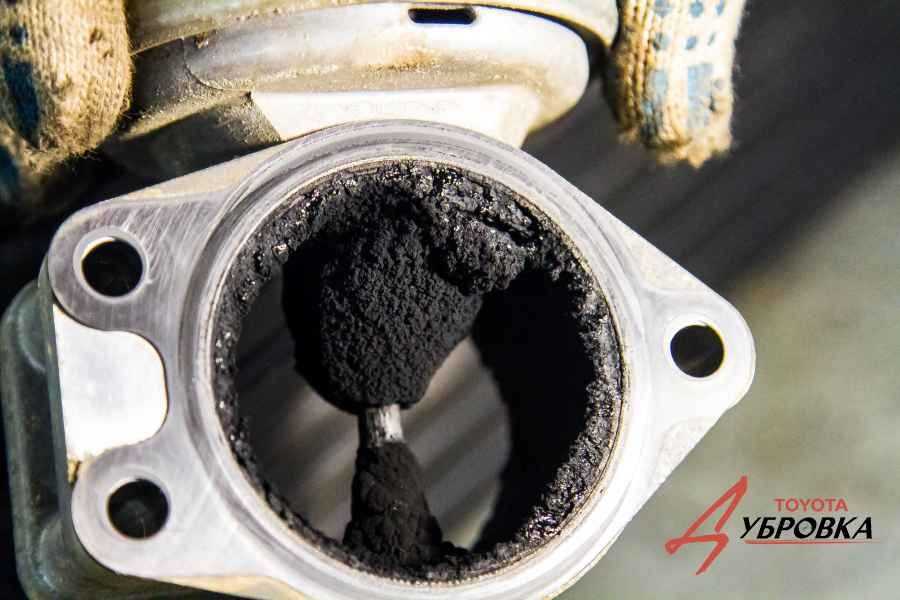

На фото не вооруженным глазом видны в большой степени отложения смолы и сажи

Плюсы и минусы отключения ЕГР

Если система рециркуляции отработанных газов вышла из строя, то в большинстве случаев ЭБУ двигателя включает специальный режим работы – аварийный режим: включается индикация «checkengine» на приборной панели, в память ЭБУ записывается код возникшей ошибки, ограничивается мощность двигателя (для турбированных – ограничиваются обороты, отключается турбина). На дизельных двигателях, удовлетворяющих евро 4 и установлен сажевый фильтр, неработающий клапан может привести к быстрому засорения сот фильтра (*)

При отключении этой системы можно навсегда решить её проблемы

Помимо решения проблем, так же улучшаются характеристики работы двигателя. Это связано с тем, что его работа настраивается на чистый воздух. Такими манипуляциями нельзя увеличить мощность при работе «газ в пол», так как ЕГР в этом случае закрыт (как было описано выше), но в переходных режимах работа улучшается

Так как выхлопные газы содержат частицы сажы и смолы, поступая обратно в цилиндры, они вызывают больший износ двигателя и ухудшают качество моторного масла, в конечном счете приводящее в выходу двигателя из строя

Из отрицательных сторон отключения можно лишь привести незначительно возросший уровень выброса в атмосферу вредных окисей азота

(*) Стоит отметить, что при наличии сажевого фильтра работы по удалению клапана ЕГР рекомендуется выполнять совместно с удалением сажевика

Контакты:

Остались вопросы? Звоните

Пишите:

Стоимость работ

Программное отключение ЕГР	*от 5000 руб
Установка физических заглушек	*от 1000 руб

*Точную стоимость работ уточняйте по телефону у наших менеджеров

Примеры

Вот несколько работ по удалению системы ЕГР. По интересующему Вас автомобилю можно посмотреть отчеты в соответствующем разделе

Как заглушить клапан ЕГР своими руками

Начнем с того, что правильное отключение системы рециркуляции отработавших газов предполагает:

• механическое глушение клапана;
• программное отключение в блоке управления;

На начальном этапе производится установка механической заглушки клапана ЕГР. Далее отключение системы EGR осуществляется при помощи электронного оборудования. Необходимо добавить, что только на некоторых моделях бывает достаточно заглушить клапан егр физически. Зачастую после процедуры механического отключения дополнительно требуется программное отключение клапана ЕГР в блоке управления. В противном случае ЭБУ будет фиксировать ошибку в работе системы рециркуляции отработавших газов, на панели приборов высвечивается «сheck», двигатель переходит в аварийный режим с ограничением отдаваемой мощности.

Наиболее упрощенный вариант установки заглушки клапана егр в общих чертах предполагает:

Снятие клапана. Указанный элемент чаще всего находится в области впускного коллектора и крепится несколькими болтами.
При необходимости дополнительно производится снятие впускного коллектора и чистка каналов впускного коллектора от загрязнений.
Далее необходимо извлечь прокладку, которая находится в месте крепления клапана егр.
После снятия прокладка играет роль шаблона, по которому нужно вырезать из стального листа аналогичную по форме, но полностью глухую прокладку-заглушку
В заглушке будут присутствовать только отверстия под крепежные болты.

Обратите внимание, заглушка в процессе работы будет контактировать с горячими отработавшими газами под давлением. По этой причине необходимо изготавливать прокладку егр соответствующей толщины, чтобы исключить вероятность ее быстрого прогара
Добавим, что готовая заглушка клапана егр также встречается в свободной продаже. Для заказа подходящего на конкретную модель решения можно воспользоваться поиском на профильных автомобильных форумах.

Следующим шагом становится обратная установка клапана егр. В месте крепления совмещается штатная прокладка и новая заглушка

При последующей затяжке болтов соблюдайте осторожность, так как они могут оказаться достаточно хрупкими.
По окончании необходимо реализовать отключение вакуумных шлангов, так как в открытии клапана посредством вакуумной системы больше нет необходимости.
Завершающим этапом процедуры глушения системы рециркуляции становится внесение корректив в прошивку блока управления двигателем, чтобы программно отключить ошибку EGR.
