Овощерезка своими руками

Как сделать электрическую кормовую овощерезку своими руками

Зернодробилка, корморезка и траворезка, сделанная своими руками, может практически ничем не уступать готовым магазинным вариантам. Главным условием в самостоятельной сборке является наличие довольно мощного двигателя, с помощью которого устройство бы функционировало.

Неудивительно, что умельцы научились приспосабливать болгарки и стиральные машины для измельчения различного сырья, путем небольших переделок в конструкции. Рассмотрим оба способа более подробно.

Изготовление из болгарки

Болгарка является неотъемлемой частью любого хозяйства, особенно в сельской местности. Если в наличии имеется больше одного такого инструмента, то один из них можно приспособить под кормоизмельчитель.


Из болгарки

Алгоритм действий, при этом, будет следующий:

  • Для начала нам понадобится лист довольно прочной фанеры. Данный материал будет выступать в роли основания агрегата, на котором будут установлены прочие рабочие узлы.
  • В нашей фанере нужно сделать два сквозных отверстия, в одно из них закрепить болгарку, а во втором – резервуар для сырья.
  • Крепится болгарка к фанере при помощи болтов и скобы из металла. Далее нужно изготовить нож, который будет стоять на месте диска болгарки. Нож этот должен быть обоюдоострым.
  • Снизу фанеры нужно приделать какую-нибудь сетку для просеивания переработанного материала. Для этой цели подойдет дуршлаг или старая кастрюля, на дне которой необходимо просверлить множество отверстий.
  • В качестве резервуара для сырья может быть использована 5-литровая пластиковая бутыль.

В принципе, это все работы по изготовлению самодельного устройства. Как мы видим, затраты на изготовление минимальные.

Изготовление из стиральной машины

Конструкция стиральной машины очень подходит для превращения нее в кормоизмельчитель, сочетающий в себе функции траворезки и зернодробилки. Это относится к старым моделям стиральных машин с вертикальной загрузкой.

Процесс работы будет следующим:

  • Конструкцию стиральной машины необходимо оснастить дополнительным двигателем, который нужно прикрепить наверху, под самой крышкой. Устанавливается он на уголки из металла при помощи болтов.
  • Изготавливаем обоюдоострый нож таких размеров, чтобы его края не касались стенок стиральной машины.
  • Второй такой нож нужно установить снизу, где находится заводской двигатель стиральной машины. При этом, крутится оба ножа должны в разные стороны, чтобы качество помола было лучше.
  • В верхней крышке стиральной машины необходимо сделать отверстие, через которое можно засыпать материал для переработки. Также нужно предусмотреть какую-нибудь воронку, чтобы зерно и прочее сырье не просыпалось.
  • Внизу стиральной машины также нужно вырезать отверстие, чтобы переработанное сырье высыпалось наружу.


Из стиральной машины

Данный агрегат из стиральной машины будет работать по принципу кофемолки. Мы не публикуем конкретных чертежей, ведь стиральных машин довольно много, у каждой есть своя специфическая конструкция и т.д.

Здесь важно понять сам принцип действия такого устройства, после чего можно очень легко осуществить это на практике

Как сделать измельчитель травы своими руками из стиральной машины

Скошенная свежая трава, листья от капусты или свеклы – отличный корм для домашних животных. Но если хозяйство большое, то вручную порубать для скота несколько десятков килограммов зелени вручную – дело, требующее серьезных усилий, особенно, если делать это каждый день. В этом случае можно изготовить кормоизмельчитель своими руками – сделать это не так и сложно, если в хозяйстве есть все необходимое, а имеющиеся навыки это позволяют сделать.

Проще всего делается измельчитель травы своими руками из стиральной машины, работающий по принципу кухонного комбайна.

  1. Корпус старой стиральной машинки – идеальная емкость для измельчителя и не требует больших доработок. Единственное, что придется сделать – это прикрепить внутри корпуса пластину, предотвращающую размазывание измельченной травы.
  2. Если корпуса нет, можно его изготовить из бочки или другой цилиндрической емкости. В этом случае это будет измельчитель травы из двигателя от стиральной машины. П о своим характеристикам он не будет ничем отличаться, только слегка сложнее в изготовлении.
  3. Главное в самодельном измельчителе травы и веток из стиральной машины – это ножи. Рекомендуется установить 4-6 лопастей и прочной режущей кромкой, особенно, если будут измельчаться ветки. Принцип действия такой же, как у зернодробилки.

Соломорезка своими руками из стиральной машинки делается точно таким же способом, главное, чтобы ножи имели острую кромку – можно сделать их из старых ножовочных полотен. Затачивать до бритвенной остроты их не нужно – обороты сделают свое дело и запросто перебьют или перережут солому, траву и ветви.

Корморезка своими руками (фото, видео), чертежи корморезки для корнеплодов

У меня есть корморезка, которую нетрудно сделать самому. Она очень хорошо режет свеклу, морковь и прочие овощи на корм животным и дает большую экономию времени.
Возьмите ведро на 6 – 8 л, отбейте от него дужку, вырежьте дно и зубилом проделайте прорези шириной до 1 см (в зависимости от того, какой величины хотите получать резку) в шахматном порядке. Пробойником согните эти прорези так, чтобы нижняя их часть была ровной, а верхняя округлой (в одном направлении). Это и будет насечка для резки корнеплодов.

Обведите ведро с обоих концов стальными полосками, прикрепите их заклепками. К этим полоскам приварите еще по полоске с отверстиями диаметром 10 мм для протаскивания внутри стальных прутьев. Обогнув ими края ведра, тем самым укрепите их. Далее согните рукоятки, наденьте на прямой ее конец корпус с подшипниками.

Осталось сделать деревянную подставку, и корморезка готова. Ею может служить небольшой столик, переднюю часть, которого закрепите на 5 см ниже задней, чтобы легче выпадал нарезанный корм.

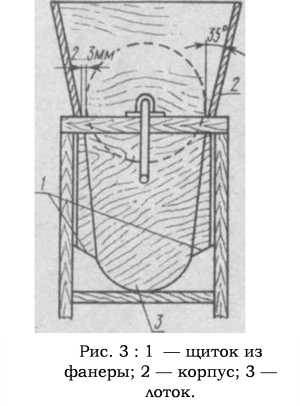

На столик поставьте ящик для закладки в него корнеплодов, а под корморезку корыто или лоток, подведенный к какой-нибудь посуде. Поворачивая рукоятку, вы вращаете корморезку в ящике с корнеплодами, и резка скапливается в середине ведра.

А поскольку оно конусовидное, то корм, как по спирали, будет сползать к передней части, а затем в лоток и далее в подставленную посуду. Лейпциг – город ярмарок и удивительных красок

Такая деталь: стенки ящика должны быть поставлены под углом 35 град. к средней части ведра, и, если при резке корнеплоды так зажимают ведро, что его трудно крутить, увеличьте угол наклона ящика, а если корм не режется уменьшите.

Дорогие мои садоводы и огородники! Дачный сезон в самом разгаре, поэтому сегодня я хочу рассказать вам о своем опыте, который каждый может применить на практике. Речь пойдет о насущном — каким же образом можно добиться богатого урожая даже при неприятных климатических условиях.

  Красивый огород

Как известно, в последнее время нашему брату стало совсем туго. Летние дни все чаще выдаются либо засушливыми, либо холодными и дождливыми. Золотой середины, в отличие от прошлых лет, природа дает нам крайне редко. Потому и урожай у большинства огородников получается не таким, какого хотелось бы. Но выход есть

Читать продолжение истории >>>

Виды измельчителей

Существуют различные типы кормов для скота и птицы, сочные типы кормов, зерновые и травянистые сорта. Каждая конструкция подразумевает изготовку под удобное использование и выпуск качественного продукта.

Самодельный измельчитель для зерна

Разнообразие конструкций дает возможность использовать устройство в различных сферах. Производятся ручные корморезки с механизмом треки, соломорезки, а так же ручные мельницы. Механизированные корморезки, изготовленные своими руками, при большинстве случаев оснащаются электродвигателями для максимальной производительности при домашнем хозяйстве либо производстве. Существуют универсальные устройства, способные перемалывать различные виды кормов путем замены режущего элемента.

Измельчитель сочных кормов

Сочные корма измельчаются теркой с крупными зазубринами. Когда процесс требует механизации, применяется электродвигатель, к которому крепиться ведро и терка. Корморезка изготавливается в соответствие заранее подготовленному чертежу, усиление ведра происходит зачет приваренных полосок у окантовки, шириной от 1 см. По всей площади ведра изготавливаются отверстия для дружки в желаемом порядке.

Для изготовления станины используется столик малых размеров, который устанавливается на несколько сантиметров ниже задней части. Заполнение кормом использует ящик, изготовленный своими руками, который устанавливается под углом до 40⁰ по отношению к основной емкости. В самом низу подставляют лоток для сбора готовой продукции. Низко оборотистый двигатель приводит в движение измельчитель, который расположен максимально близко к стенкам для лучшего помола.

Измельчитель зерновых

Зерновые культуры обрабатываются универсальным типом корморезок. Основным отличием является использования другого типа режущего элемента и оборотов двигателя. Наличие в конструкции сетки позволяет регулировать степень помола зерновых культур, пропускная способность контролируется открытием дверцы. Для надежной рабы используется однофазный двигатель двухскоростного типа с максимальными оборотами до 3000 в минуту.

Размер готового сырья регулируется своими руками путем установки решета различного типа. Измельченное зерно или другие материалы могут быть пропущены через станок несколько раз для достижения желаемого результата.

Измельчитель травянистых культур

Конструктивные особенности не отличаются от вышеизложенных примеров, однако имеет место соблюдение особых параметров. Емкость для измельчителя своими руками подбирается при зависимости от объема работ, форма должна соответствовать цилиндру. Прямоугольное отверстие изготавливается в нижней части, приспособлено к выбросу готовой продукции через короб, скрепленный заклепками.

Стеблерезка своими руками

Мощность двигателя корморезки подбирается в зависимости от выбранной емкости, основным критерием выступает количество оборотов, оно должно держаться при количестве 3 тыс./мин. Режущий элемент изготавливается из подручных изделий нержавеющей стали.

Корморезка терка

Наиболее распространенный способ обработки сырья в домашнем хозяйстве – корморезка из терки. Самодельная корморезка такого рода позволяет производить готовый корм на небольшое домашнее хозяйство. Своими руками изготовить конструкцию не составит труда, чертежи могут не понадобиться вовсе. Некоторые основные элементы для изготовления корпуса:

  1. Лист нержавеющей стали, подойдет кусок 30х50.
  2. Пластина, соединяющая элементы.
  3. Рычаг, которым будет происходить вращение.
  4. Столешница для крепления.

Соломорезка своими руками из стиральной машинки. Соломорезка своими руками из стиральной машинки

РазноеСоломорезка своими руками из стиральной машинки

Измельчитель кормов — полезный для любого частного хозяйства аппарат, способный за короткое временя переработать не только зерно, но и сочные корма. Полученную смесь можно скармливать в виде мешанок или каш, а подходят они для всех видов домашнего скота и птицы. Корморезку можно не только купить, но и сделать самостоятельно дома.

Самодельный кормоизмельчитель

Сделать корморезку своими руками не сложно, но для этого нужно иметь весь необходимый материал и инструменты, а также чертежи и небольшой опыт работы с металлом. Самодельная корморезка прослужит долго, а по своей мощности не будет уступать магазинным аналогам. Еще один плюс — корморезка своими руками изготовленная из подручного материала будет гораздо дешевле покупной. К плюсам корморезок можно также отнести:

  • Компактность,
  • Простоту и удобность эксплуатации.

На форумах часто спрашивают: своими руками как сделать корморезку небольшую и практичную, и что для этого нужно. Самый простой вариант — корморезка из терки. Делают ее из листа железа, в котором насверливаются отверстия, загибаются края, а сам лист после этого вставляется в деревянную раму. Такой самодельный кормоизмельчитель можно смастерить за несколько минут, но производительность его будет довольно низкой.

Более сложный вариант корморезки — из машинки стиральной или из газового баллона.

Корморезка из баллона газового

Самодельная корморезка из газового баллона довольно проста и универсальна. Для того чтобы ее сделать, нужно разрезать баллон на две части, а в днище просверлить отверстие. По всей поверхности баллона нарезают небольшие сквозные выемки, шириной не более сантиметра. Лучше всего расположить их в виде шахматной доски. Низ выемки должен быть ровным и прямым, а верх иметь форму арки. Для этого удобнее использовать пробойник. Можно сделать отверстия и круглыми, но тогда они будут менее эффективными.

На дно баллона крепят ось и фланец. Ось необходима для установки корпуса, и крепится подшипниками и сальниками. Для загрузки сырья используют металлический или деревянный ящик.

Прочную основу для корморезки сваривают из металлического уголка. На нее горизонтально устанавливают баллон, а поверх него — бункер для загрузки корнеплодов или овощей. Нижняя часть бункера должно плотно примыкать к баллону, для чего ее делают овальной формы. Для большой прочности можно приварить два металлических ребра к бункеру и баллону.

Данная самодельная корморезка из баллона не имеет двигателя — аппарат работает по принципу ручной мясорубки. К оси баллона прикручивают ручку, вращение которой обеспечивает измельчение зерна. Для более эффективной работы аппарата можно смастерить деревянную толкушку. Ее роль -проталкивание сырья через выемки в баллоне.

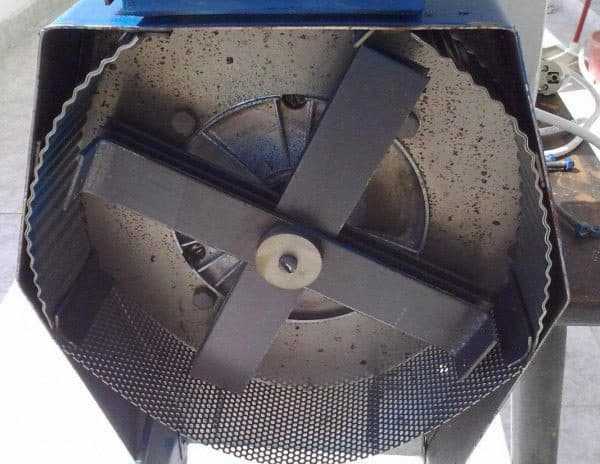

Измельчитель кормов из стиральной машинки

Более сложный вариант самодельного устройства — корморезка из стиральной машинки. Перед тем как начать изготовление, необходимо ознакомиться с чертежами и схемами. Они помогут понять особенности крепления элементов и рабочих узлов. Для изготовления используется каркас и двигатель от старой стиральной машинки.

В задней части корпуса делают вырез, достаточный для того, чтобы в нем разместился вал от мотора. К валу крепят режущие диски или ножи при помощи самых обычных болтов. Для большей производительности рекомендуется установить два ножа: один крепится в нижней части, второй — в верхней. Роль нижнего ножа — продвижение сырья в выходной бункер и поднятия не переработанных корнеплодов. Верхний же нож — главный измельчитель.

В нижней части рабочей камеры проделывают отверстие для выхода переработанных кормов. Под него подставляют лоток или ведро. Каркас измельчителя устанавливается на раму. Вместо рамы можно использовать и обычный стол — главное прочно прикрепить аппарат к поверхности.

Верхнюю часть корпуса рекомендуется закрыть крышкой.

Крышку можно сделать откидную, чтобы контролировать качество измельчения и досыпать новое сырье, а можно в ней проделать маленькое окошечко.

Измельчитель из стиральной машины своими руками по этому принципу изготовленный является одним из самых эффективных и простых. Всего за час работы устройство способно перемолоть до ста килограмм овощей или корнеплодов. Размер частичек корма идеально подходит для скармливания как молодняку, так и взрослым особям, подходит для приготовления влажных кормов, а также засушки. Аппарат способен измельчить и свежескошенную траву.

Еще один плюс: самодельный кормоизмельчитель этого типа легко переделывается в зернодробилку.

Траворезка из триммера

Садовый шредер можно сделать, используя бензиновый либо электрический триммер. При этом инструмент будет работать в перевернутом положении. Для создания оборудования, предназначенного, чтобы измельчать траву и тонкие веточки, потребуется кроме мотокосы с режущими насадками еще следующие материалы:

  • пластиковая либо металлическая емкость, имеющая объем минимум 50 литров;
  • примерно 1 м.кв. стальной сетки с мелким размером ячеек;
  • около 3 метров металлической трубки (алюминиевой или стальной) в половину дюйма диаметром;
  • отрезок доски или влагостойкого ДСП, фанеры такой ширины, чтобы на нем поместился триммер;
  • хомуты, которыми будет крепиться мотокоса к деревянной основе;
  • саморезы, болты, гайки, шайбы;
  • деревянные бруски (достаточно 5 на 5 см).

Чтобы собрать измельчительный механизм из триммера, потребуется воспользоваться такими инструментами и приспособлениями:

  • отверткой либо шуруповертом с битами;
  • электродрелью с набором сверл по дереву и металлу;
  • электрическим лобзиком с пилками для резки металла или ручным его аналогом;
  • молотком;
  • рожковыми или торцовыми ключами;
  • пробойником;
  • наковальней либо ровной железной плитой.

Пробойник нужен, чтобы удобно было сверлить отверстия электродрелью. Данный инструмент наставляют в точку, где требуется просверлить металл. Затем по нему бьют молотком. Из полученного углубления сверло не соскальзывает в процессе просверливания металлической детали.

Набор пробойников отверстий

Подготовительные мероприятия

Траворезка из мотокосы изготавливается в ряд этапов. Первоначально подготавливают в емкость, где будет перемалываться трава с ветками:

  • делают разметку на дне (по периметру) под четыре трапециевидных отверстия с закруглениями в углах;
  • просверливают в каждом нарисованном сегменте отверстия сечением 1 см;
  • в них вставляют пилку электролобзика и вырезают трапеции;
  • обрабатывают срезы напильником или наждачной бумагой;
  • по центру днища высверливают отверстие под вал измельчителя;
  • из стальной сетки вырезают круг размерами по диаметру дна;
  • с помощью небольших обрезков доски либо брусочков к емкости снизу закрепляют подготовленный сеточный фрагмент;
  • из металлических трубок делают ножки под емкость, присоединяя их к баку с помощью болтов.

Деревянные куски фиксируют саморезами, закручивая их изнутри бака в металлические перемычки между вырезанными трапециями. Таким способом сетка надежно прикрепляется к дну емкости.

Ножки делают следующим способом:

  • сгибают трубки в тисках или с помощью трубогиба в виде буквы «П»;
  • концы будущих опор сплющивают молотком;
  • в них просверливают по 2 отверстия с каждой стороны (6,5 или 8,5 мм сечением);
  • прилаживают заготовки к нижней части емкости и отмечают точки болтовых соединений;
  • сверлят по отметке отверстия;
  • используя болты с шайбами и гайками, присоединяют к кожуху подножки.

После подготовки кожуха, чтобы уменьшить габариты создаваемого механизма, выполняют такие операции:

  • разбирают триммер, отсоединяя мотор, штангу и режущую насадку друг от друга;
  • отрезают от штанги с тросиком фрагмент длиной примерно 20-40 сантиметров;
  • собирают мотокосу;
  • проверяют работоспособность техники.

Сборка измельчителя

Если после сборки триммер работает хорошо, то из него создают имельчитель травы.

  1. К доске хомутами прикрепляют двигатель мотокосы.
  2. Фиксируют на деревянном основании штангу, используя для этого хомуты и ручку от мотокосы.
  3. Подсоединяют режущую насадку к концу штанги, предварительно вставленному в отверстие на дне кожуха.
  4. Запускают механизм и испытывают его в работе.

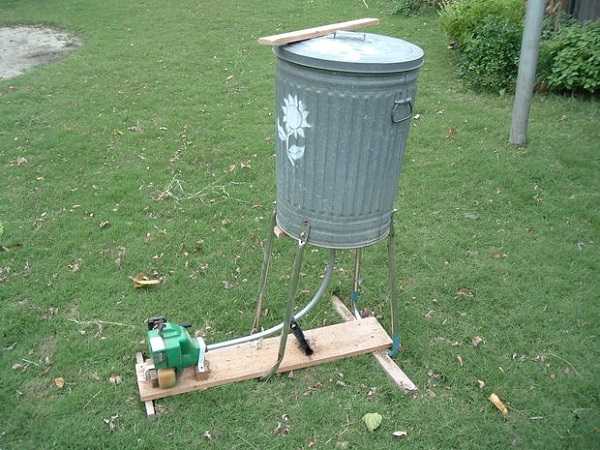

После проделанных действий получится агрегат, фотография которого представлена ниже.

Если используемый для сборки шредера триммер оснащен бензиновым двигателем, то мотор располагают на основе так, чтобы можно было удобно заливать топливо, заводить устройство и регулировать его работу (обороты).

Готовые варианты измельчителя корма

На российском рынке сельскохозяйственной продукции довольно много различных вариантов подобных устройств, сочетающих в себе сразу несколько назначений. Рассмотрим самые популярные устройства, включающие в себя траворезку, корморезку и зернодробилку.

ЭлектроМаш ИКБ-003

ИКБ-003, выпускаемый на заводе «ЭлектроМаш», представляет собой измельчитель кормов, но сочетает в себе сразу несколько дополнительных функций – траворезки и зернодробилки.

C помощью данного устройства можно измельчит довольно широкий перечень всевозможного сырья: картофель свеклу, сено, морковь, зерно, ячмень и т.д. В конструкции этого прибора предусмотрены съемные сита и решетки, меняя которые, можно использовать агрегат в качестве траворезки или зернодробилки.


ИКБ-003

Технические характеристики ИКБ-003:

  • показатель потребляемой мощности – 1150 Вт;
  • вращение – 12 тысяч оборотов в минуту;
  • общий вес – 8 кг;
  • длина агрегата – 36 см;
  • ширина агрегата – 31 см;
  • высота агрегата – 31 см;
  • производительность (для зерна) – 240 кг/ч;
  • производительность (для травы) – 150 кг/ч;
  • производительность (для корнеплодов) – 900 кг/ч.

Отличительной особенностью ИКБ-003 является то, что он обладает достаточно продолжительной работой без остановки – порядка 6 часов подряд. Учитывая все это, цена данного устройства, которая составляет примерно 3700 рублей, кажется крайне привлекательной.

https://youtube.com/watch?v=7AcWsQTKOeU

Кормоизмельчитель ИК-07

ИК-07 относится к категории кормоизмельчителей, сочетающих в себе дополнительный функционал. С его помощью можно измельчить не только готовые корма, но и такое сырье, как зерно, бобовые культуры, овощи и фрукты, картофель, траву и т.д.

В конструкции данного устройства используется универсальный нож, который подходит для измельчения травы и корнеплодов. При этом, в устройстве поддерживается инерционное освобождение переработанного зерна, что существенно повышает качество помола.


ИК-07

Технические характеристики ИК-07:

  • показатель потребляемой мощности – 1500 Вт;
  • общий вес – 7,5 кг;
  • длина агрегата – 31 см;
  • ширина агрегата – 31 см;
  • высота агрегата – 34 см;
  • производительность (для зерна) – 350 кг/ч;
  • производительность (для травы) – 150 кг/ч;
  • производительность (для корнеплодов) – 600 кг/ч.

Стоимость данного устройства составляет порядка 2800 рублей в среднем.

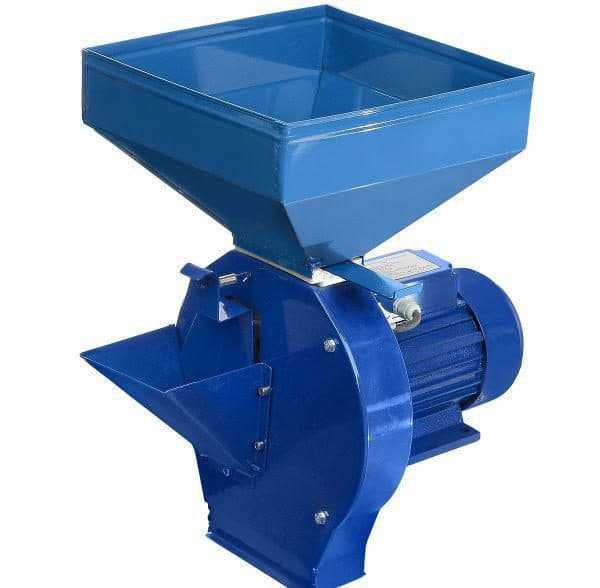

Дробилка Зубр 2а

Зернодробилка Зубр 2а также сочетает в себе и траворезку, и кормоизмельчитель. Благодаря такой многофункциональности, данный агрегат находится среди наиболее продаваемым в сельскохозяйственной сфере.

Такими же надежными и неприхотливыми являются зернодробилки Шмель, Хрюша, Циклон, Колос.
В конструкции Зубр 2а используются два съемных сита разного диаметра – 2 и 4 мм соответственно. Благодаря этому, можно регулировать степень измельчения, делая помол более грубым или, наоборот, мелким.


Зубр 2а

Чтобы устройство выполняло функции корморезки, нужно брать ножи для перемалывания зерна и сито, заменив их специальной теркой, идущей в комплекте.

Технические характеристики ИК-07:

  • показатель потребляемой мощности – 1800 Вт;
  • общий вес – 17 кг;
  • длина агрегата – 44,5 см;
  • ширина агрегата – 51,5 см;
  • высота агрегата – 29,5 см;
  • производительность (для зерна) – 180 кг/ч;
  • производительность (для корнеплодов) – 650 кг/ч;
  • вращение – 3 тысячи оборотов в минуту.

Стоимость данной модели составляет порядка 4500 рублей, в зависимости от региона продажи.

Устройство Эликор 4

Эликор 4 является многофункциональным устройством, способным измельчать траву, корнеплоды и зерновые культуры. Устройство данного агрегата довольно типично для подобных приборов, включающих в себя камеру измельчения и бункер для загружаемого сырья.

Также в комплекте идут съемные сита различного диаметра, а также дисковая терка, которая позволяет измельчать корма и траву.


Эликор 4

Технические характеристики Эликор 4:

  • показатель потребляемой мощности – 1700 Вт;
  • общий вес – 16,5 кг;
  • длина агрегата – 51,5 см;
  • ширина агрегата – 29,5 см;
  • высота агрегата – 75 см;
  • производительность (для зерна) – 180 кг/ч;
  • производительность (для корнеплодов) – 480 кг/ч;
  • производительность (для травы) – 380 кг/ч;
  • вращение – 3 тысячи оборотов в минуту.

Цена за данный агрегат составляет около 6500 рублей.

Правила работы и меры безопасности в эксплуатации самодельного измельчителя травы

Чтобы ваша техника прослужила дольше, в работе с ней придерживайтесь здравого смысла:

  • не закладывайте слишком много сырья;
  • не трамбуйте траву в баке;
  • не перерабатывайте сырую солому или ветки;
  • не допускайте попадание внутрь бака слишком крупных веток или постороннего сора.

В любом из этих случаев механизм измельчителя может заклинить в тот же момент или же поломка проявится в будущем. Главное же — берегите своё здоровье и жизнь. Работа с электричеством чревата риском. Поэтому следуйте простым рекомендациям:

  1. Не допускайте к работающему или выключенному измельчителю детей.
  2. В процессе работы обязательно надевайте маску и защитные очки. Они уберегут лицо от острых предметов, которые могут вылететь из измельчителя.
  3. Следите за целостностью кабеля и элементов электроцепи. Контролируйте качество работы двигателя.

Конструкция самодельного измельчителя сэкономит ваши деньги. Сделать его не сложно

Но важно помнить о мерах безопасности во время эксплуатации. Тогда измельчитель будет работать качественно и долго

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Химия движения
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
