Гидроусилитель руля

Характерные неисправности гидроусилителя руля

Неисправности в работе гидроусилителя легко опознать по характерным признакам. Среди них:

Туго поворачивается рулевое колесо. Вероятные причины — выход из строя насоса ГУР, использование неподходящей рабочей жидкости, залипание каналов золотникового механизма.
При вывернутом до упора рулевом колесе (в любую сторону) в процессе езды слышен звук высокой частоты (похожий на свист). Вероятная причина — прослаблен приводной ремень.
Рулевое колесо поворачивается рывками. Вероятные причины неисправности — несоответствие рабочей жидкости спецификации, заявленной производителем, неисправность распределяющего жидкость механизма, неисправность насоса.
Наличие интенсивного пенообразования в расширительном бачке. Вероятные причины — смешивание жидкостей разных типов, неисправность насоса ГУР.
При работающем двигателе происходит самопроизвольный поворот рулевого колеса в любую сторону. Вероятная причина — неисправная работа золотникового механизма, чаще всего, засорение его рабочих каналов, неверная сборка (например, после установки ремкомплекта).

Стоимость замены жидкости и прокачки ГУРа

Если вы планируете проводить работы по замене жидкости и прокачке ГУРа самостоятельно, то вам необходимо будет купить лишь масло в объеме от 1 до 3 литров (с учетом промывки, при этом объем системы ГУРа легкового автомобиля составляет до 1 литра). Цена жидкости зависит от марки и магазина. Она находится в пределах 4…15$ за один литр. Если же вы не хотите или не можете самостоятельно выполнять подобные работы — обратитесь за помощью на СТО. Приблизительные цены на январь 2021 года составляют:

работа по замене жидкости — 1200 рублей;
прокачка ГУРа — 600 рублей.

Как удалить воздушную пробку из системы?

Необходимость прокачивать систему обычно возникает после ее заправки либо устранения поломок в работе узла. Воздух, попадающий в магистрали, приводит к менее эффективной работе гидроусилителя, поэтому единственным решением в данном случае будет удаление воздуха.

Итак, как прокачать гидроусилитель:

Для начала нужно вывести передний мост таким образом, чтобы колеса автомобиля не касались земли. Используя домкрат, под балку следует подставить опоры, с обеих сторон. Если колеса будут находиться на земле, прокачку системы начинать нельзя.
Затем нужно демонтировать крышку заливного отверстия расширительного бачка, расположенного под капотом.
Далее, с перепускного клапана следует демонтировать прорезиненный колпачок, а на его головка следует установить эластичный патрубок. При этом открытую его часть следует опустить в стеклянную емкость, объем которой будет не менее половины литра. Сам сосуд следует заполнить рабочей жидкостью наполовину.
Затем перепускной клапан следует немного открыть, на половину оборота.
Выполнив эти действия, руль следует провернуть влево до самого упора. После этого рабочая жидкость заливается в расширительный бачок до того момента, пока его уровень в нем не будет снижаться.
Затем надо завести силовой агрегат, и пока он будет работать на минимальных оборотах, в расширительный бачок залить немного жидкости, но при этом не допустив падения уровня. Делайте это до того момента, пока из патрубка, который установлен на перепускной клапан, не перестанут выходить пузырьки. После этого сам клапан можно завернуть.
Далее, руль следует провернуть до упора в право, а затем — влево. И держа рулевое колесо в этом положении, опять выкрутить наполовину перепускной клапан и понаблюдать за тем, будут ли из патрубка выделяться пузырьки. Когда они перестанут выходить, клапан можно будет закрутить.
Данная операция должна быть осуществлена несколько раз, в конечном итоге из клапана будет выходить чистая жидкость, в которой любые примеси либо воздушные пузырьки должны отсутствовать. В том случае, если пузырьки продолжают выходить, процедура должна быть повторена еще несколько раз, но при этом не нужно забывать о том, чтобы следить за объемом рабочего материала в расширительном бачке.
Затем вам остается отключить мотор и демонтировать патрубок с головки клапана. На саму головку наденьте колпачок, а затем опять произведите диагностику объема жидкости в бачке. Если есть необходимость, ее нужно будет добавить. Дальнейшая сборка всех компонентов осуществляется в обратной последовательности.

Прокачка системы гидроусилителя рулевого управления

Система гидроусилителя руля герметична — в нее не должен попадать воздух, влага, пыль. Только в этом случае гидравлическая жидкость эффективно справляется со своими функциями: передает необходимое давление на поршень, смазывает элементы системы, отводит тепло.

Система ГУР и без внешнего воздействия изнашивается со временем. Особенно, если владелец небрежно относится к обслуживанию автомобиля. В результате:

разрушаются части элементов, и в жидкость попадают микрочастицы металлической пыли;
изнашиваются резинотехнические детали — нарушается герметичность системы, может понадобиться замена ремкоплекта рулевой рейки;
под действием высокой температуры происходят химические реакции, изменяющие свойства масла;
рвутся шланги и патрубки.

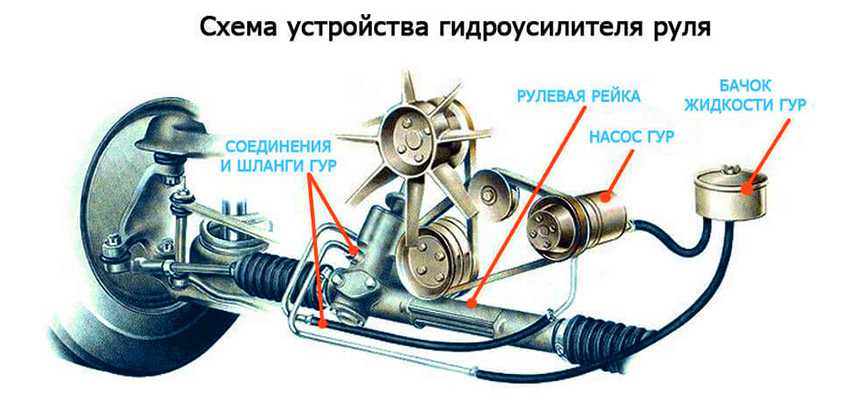

Строение системы ГУР

Все это со временем приводит к разгерметизации — завоздушиванию — системы. Кроме того, воздух попадает в ГУР, если масло поменяли, не соблюдая технологию.

Решение этой проблемы — прокачка системы гидроусилителя руля.

ГУР: устройство и функции

Гидроусилитель руля – это гидравлическая система, входящая в состав рулевого механизма и облегчающая управление машиной.

Главные функции гидроусилителя руля:

устойчивое сохранение заданного направления;
снижение трудозатрат, которые прилагает шофер для изменения направления колес;
наличие устойчивой связи между рулем и колесами.

ГУР включает в себя следующие системы и элементы:

распределитель, ответственый за управление потоками жидкости в емкостях системы;
гидроцилиндр, который отвечает за преобразование напора жидкости в слаженную работу штока и поршня;
насос, который призван поддерживать установленный напор и движение жидкости;
жидкость гидроусилителя руля;
шланги соединения объединяют детали системы;
электронный блок регулирует работу гидроусилителя.

Распространенные неисправности ГУР

Сразу же нужно сказать, что ремонт ГУР КАМАЗ — это процедура, с которой наши соотечественники сталкиваются не так часто. Если водитель будет соблюдать основные правила эксплуатации узла, а также своевременно проводить его техническое обслуживание, то вероятность того, что он выйдет из строя, сведется к минимуму. Как показывает практика, в основном проблемы с работоспособностью гидроусилителя возникают в холодное время года. В целом все неисправности можно поделить между собой на поломки механического и гидравлического типа, причем и те, и другие могут проявиться в любой части устройства.

Как известно, любая гидравлическая система чаще всего проявляет неисправности в условиях морозов, в частности, температурных перепадов. Ведь нужно помнить, что насосное устройство нагнетает высокое давление, так что если увеличится вязкость жидкости в системе, это приведет к выдавлению сальников и, соответственно, ее утечке. Особенно проблема сальников проявляется в автомобилях, водители которых не соблюдают правила эксплуатации, к примеру, оставляют авто на стоянке с выкрученными колесами. Это приведет к тому, что после запуска двигателя давление увеличится только на одной стороне, соответственно, сальник в любом случае выдавит.

Что касается теплого времени года, то летом неисправности обычно проявляются в результате попадания грязи и пыли в систему. Если какая-то часть будет разгерметизирована, износ втулок, а также штоков будет более быстрым. Штоки обычно ржавеют достаточно быстро, в результате чего происходит ускоренный износ втулок. При эксплуатации авто с такой проблемой, спустя несколько сотен км пробега, между этими элементами возникнет большой люфт, а это, в свою очередь, приведет к тому, что рулевая рейка начнет работать со стуком (автор видео о ремонте системы в гаражных условиях — канал kamasist1986).

Прокачка гидравлической системы гидроусилителя руля Lada Largus

Замена, доливка жидкости производится в случае испарения, утечки жидкости из гидросистемы гидроусилителя рулевого упраления. Если утечка вызвана неисправностью, то после ремонта, вам не только необходимо заменить, долить жидкость, но и прокачать ее, для того, чтобы избавиться от воздушных пробках в системе. Кроме того, гидравлическая жидкость меняется в случае чрезмерного загрязнения. В данной статье мы расскажем о замене жидкости в гидросистеме и прокачке гидросистемы гидроусилителя руля Лада Ларгус.

Вам потребуются: пассатижи, емкость для сбора жидкости.

Согласно рекомендации завода изготовителя жидкость в системе гидроусилителя рулевого управления не меняют в течение всего срока эксплуатации автомобиля. Однако если жидкость в бачке сильно загрязнена или потемнела, то ее следует заменить. При сильном загрязнении или потемнении жидкости проверьте исправность насоса гидроусилителя и рулевого механизма. Возможно, их необходимо отремонтировать или заменить. Не используйте слитую жидкость повторно: она загрязнена, насыщена воздухом и влагой. Всегда заливайте в систему только новую жидкость той марки, которая была залита прежде. 1. Приподнимите переднюю часть автомобиля и установите ее на надежные опоры так, чтобы передние колеса не касались земли. При наличии подъемника можно приподнять весь автомобиль. 2. Откачайте (например, шприцем или резиновой грушей) жидкость из бачка гидроусилителя рулевого управления. 3. Сожмите отогнутые ушки хомута шланга возврата жидкости в бачок, сдвиньте хомут по шлангу и отсоедините шланг . 4. Опустите конец отсоединенного сливного шланга в заранее подготовленную емкость. Если длины шланга недостаточно, нарастите его отрезком любого шланга подходящего диаметра. 5. Слейте жидкость из системы гидроусилителя рулевого управления, два-три раза пустив двигатель на несколько секунд и одновременно поворачивая рулевое колесо поочередно в обе стороны до упора. 6. Присоедините шланг возврата жидкости к бачку гидроусилителя. 7. Залейте жидкость в бачок и удалите воздух из системы гидроусилитепя рулевого управления (см. «Прокачка системы гидроусилителя рулевого управления» абзац ниже). Не переливайте жидкость выше метки «МАХ». 8. Установите пробку на место и вытрите потеки.

Прокачка (удаление воздуха) гидравлической системы усилителя рулевого управления необходима после любых работ, связанных с разгерметизацией системы (замена насоса или трубопроводов). Признаком наличия воздуха в системе является подклинивание рулевого колеса при попытке резко повернуть его. Кроме того, насос издает повышенный шум в момент поворота рулевого колеса, а жидкость в бачке обычно вспенивается, 1. Затормозите автомобиль стояночным тормозом и установите противооткатные упоры {«башмаки») под задние колеса. 2. Приподнимите переднюю часть автомобиля и установите ее на надежные опоры так, чтобы передние колеса не касались земли. При наличии подъемника можно приподнять весь автомобиль. 3. Залейте рабочую жидкость в систему гидроусилителя до метки «МАХ» 4. Не пуская двигатель, поверните рулевое колесо пять-шесть раз влево и вправо до упора. 5. Пустите двигатель и поверните рулевое колесо до упора в одну сторону. Не увеличивайте обороты двигателя выше оборотов холостого хода. Предупреждение: Не удерживайте рулевое колесо в крайнем положении более 5 с. 6. Поверните рулевое колесо до упора в противоположную сторону. 7. Верните рулевое колесо в среднее положение и заглушите двигатель. 8. Проверьте уровень рабочей жидкости в бачке гидроусилителя и при необходимости долейте жидкость. Уровень рабочей жидкости в бачке при прогретом двигателе должен находиться не выше метки «МАХ», а на холодном — не ниже метки МIN 9. Повторяйте операции 4-7 до тех пор, пока уровень жидкости в бачке при повороте руля перестанет снижаться и в жидкости перестанут появляться пузырьки воздуха. 10. Долейте необходимое количество рабочей жидкости, Не переливайте жидкость выше метки «МАХ». 11. Опустите передние колеса на землю. Пустите двигатель и сделайте несколько полных поворотов рулевого колеса от одного крайнего положения до другого. Убедитесь, что разница уровней жидкости в бачке при левых и правых поворотах рулевого колеса незначительна. Убедитесь, что разница между уровнем рабочей жидкости при работающем двигателе и уровнем после остановки двигателя находится в пределах 5 мм. Если разница уровней достигла 5 мм или более, значит, воздух удален из системы не полностью и следует повторить прокачку. 12. Установите пробку бачка на место и вытрите потеки жидкости.

Как прокачать ГУР

Воздух в системе гидроусилителя руля опасен:

полностью изменяет рабочие характеристики привода;
усилие руля при вращении неравномерно — водитель не может выполнить маневр точно;
руль блокируется в крайнем левом или правом положении, машиной невозможно управлять.

Как удалить воздух из системы?

Поднимите автомобиль на подъемнике или вывесите передние колеса.
Проверьте, не порвались ли шланги, убедитесь, что хомуты и патрубки надежно закручены.
Залейте жидкость в бачок до отметки max.
Заведите автомобиль на несколько секунд, чтобы жидкость разошлась по системе. Долейте жидкость до максимума и снова заведите автомобиль.
Наполните бачок до максимума, запустите двигатель. Следите за уровнем масла и доливайте его по необходимости.
Когда масло перестанет заметно уходить, покрутите рулем вправо-влево до упора несколько раз.
Заглушите авто и повторите процедуру через 5-10 минут.

Замена масла ГУРа

Если на поверхности жидкости в бачке не образуются пузырьки, воздуха в системе нет — можно закручивать крышку.

Как понять, что стоит прокачать систему гидроусилителя?

Прокачка ГУР — первое, что стоит сделать, если шумит гидроусилитель, в накопительном бачке появилась пена, а руль поворачивается сам по себе или, наоборот, стал тугим.

1200 руб. за фотоотчёт

Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес.

Пишите:

Прокачка ГУР и его системы проводится при замене рабочей жидкости, завоздушивании, которое может быть результатом неисправности или выполнения ремонтных работ. Попавший внутрь воздух не только снижает эффективность работы гидроусилителя, но и может вызвать серьезные поломки, в частности, выход из строя насоса ГУРа. Поэтому прокачку гидроусилителя необходимо проводить в строгом соответствии с существующей технологией.

Дополнения

Воздушная масса попадает в систему при техническом обслуживании гидроусилителя руля ЗИЛ-130. Например, во время процесса замены смеси. Рекомендации при заливке:

Скорость должна быть приблизительно равна 5,5 литров за минуту. При таком варианте риск попадания во всасывающую магистраль воздуха минимален.
Если бачок все-таки содержит пузыри, следует дать отстояться жидкости 20 минут, тогда воздух выйдет из нее.
Если заполнить маслом бачок до предела, воздушной массе не останется места. Через 5 минут уровень начнет снижаться. Доливать внутрь масло до рекомендуемой отметки, пока объем не станет постоянным.

При прокачке гидроусилителя следует придерживаться рекомендаций производителя, использовать проверенную жидкость с высоким качеством.

Полезные рекомендации.

Итак, мы успешно изучили различные признаки неполадок гидроусилителя руля и самые распространенные поломки данного механизма. В заключение дадим несколько рекомендаций, которые помогут сберечь работоспособность данного механизма очень долгое время:

— своевременно меняйте жидкость ГУР, потому что грязная смесь способствует скорому изнашиванию разных компонентов указанного агрегата (уплотнителей, резиновых втулок и насоса ГУР).

— требуется внимательно контролировать уровень жидкости гидроусилителя руля. Когда он снижается меньше допустимой отметки, тогда узлы ГУР начинают очень быстро изнашиваться, что провоцирует проведение раннего ремонта.

— заливайте лишь ту смесь, которая создана специально для вашего автомобиля, а не для какого-нибудь другого. При этом детально ознакомьтесь с рекомендациями самого авто производителя.
