Для чего нужен ШРУС?
Впервые шарнир равных угловых скоростей появился во Франции в начале ХХ века. До его появления инженеры бились над проблемой устранения повышенного износа шин автомобиля и тяжести его хода в поворотах.
На автомобиле марки Hyundai Accent, как и на любой машине с передним приводом, данная проблема легко решается. Это осуществимо с помощью изменения показателя угла между ведомым и ведущим валом при движении, как в горизонтальном, так и в вертикальном положениях.
ШРУС для автомобиля Hyundai Accent представляет собой неотъемлемую деталь подвески. При его выходе из строя дальнейшее передвижение на автомобиле становится невозможным. Постоянно держите под контролем его состояние. Шарнир равных угловых скоростей в народе принято называть гранатой, он может быть внешним и внутренним.
Со стороны коробки передач присоединяется внутренний ШРУС, характерными признаками его неисправности будут ощутимые вибрации по кузову при передвижении. Если неисправность коснулась внутреннего ШРУСа, то вы можете передвигаться на автомобиле и даже доехать ближайшей станции технического обслуживания, для устранения неполадок.
Внешний ШРУС, с ним совсем все по-другому, он крепится со стороны колеса. Если, при вхождении в повороты, вы стали замечать появление характерного хруста, то это является свидетельством неисправности наружного ШРУСа. Его выход из строя грозит полной остановкой любому автомобилю, дальнейшее передвижение будет возможно только на эвакуаторе или при помощи буксировки.
Следовательно, как только стали появляться первые признаки неисправности, наружный ШРУС лучше заменить. Кроме того, постоянно держите под контролем состояние внешнего и внутреннего пыльников, при их повреждениях и деформации в скором времени выйдет из строя и сам ШРУС.
ШРУСы устанавливаются в основном на автомобили с передним приводом, а так же на машинах с полным приводом. Внутренний и внешний ШРУСы соединены между собой приводным валом. В состав любого ШРУСа будут входить сепаратор с шариками и внутренняя обойма, что вместе составляет привод.
У внешнего ШРУСа под шарики предусмотрены радиусные дорожки, для обеспечения им свободного перемещения, а у внутреннего дорожки будут прямыми. Для большинства автомобилей, в настоящее время, и Hyundai не является исключением, вместе с использованием шариковых моделей все больше применяются трипоидные ШРУСы. Они способны расширить возможности при поперечном передвижении шарнира оси.
Как самостоятельно заменить ШРУСа на автомобиле Hyundai Accent?
Если при движении на поворотах в колесном приводе прослушиваются стуки, то стоит проверить ШРУСы. Пошевелите вал рукой, попробуйте его покачать, при обнаружении люфта или повреждений резинового пыльника — ШРУС потребуется заменить. Разборка шарнира не приведет к желаемому результату, ведь когда через порванный пыльник пыль и грязь попала во внутрь шарнира, она моментально привела в неисправное состояние все его составляющие.
- Зажмите в тиски приводной вал.
- С внутреннего ШРУСа снимите два хомута, которыми крепится пыльник, с внутренней и с наружной сторон.
- Сдвигая по валу резиновый пыльник внутреннего ШРУСа, выверните его на изнаночную сторону.
- Внутренний ШРУС необходимо сбить с вала, для этого приложите усилие к шарнирной обойме и воспользуйтесь выколоткой.
- С наружного ШРУСа снимите два хомута, которыми крепится пыльник, с наружной и с внутренней сторон.
- С наружным пыльником ШРУСа поступите, так же как и внутренним, он должен быть сдвинут и вывернут наизнанку.
- Наружный шарнир выбейте выколоткой, так же как и внутренний.
- Возьмите новые шарниры и установите их на вал в обратной последовательности.
- В заключении работ хорошо затяните хомуты, для этого можно воспользоваться специальными клещами.
Разборка привода и замена пыльника
Последовательность работ.
Машина загоняется на яму, под колеса ставятся упоры, само авто оставляется на первой передаче.

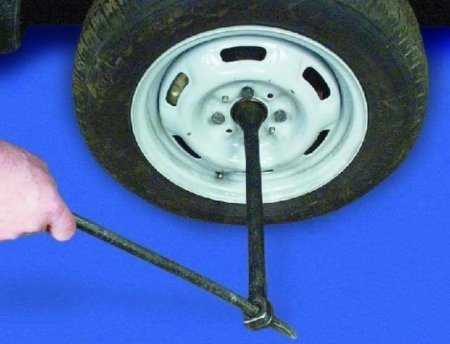

Перед полным снятием колеса, послабляются все гайки его крепления.
Это интересно: Регулировка фар Лада Калина своими руками, а также как снять для замены или ремонта
Также снимается защитный колпачок гайки крепления привода к ступице.
Чтобы гайка не откручивалась с вала, она по окружности накернена, из-за чего на ней есть загибы, входящие в паз, проделанный в валу.
Эти загибы нужно выровнять, делается это тонкой отверткой или выколоткой и молотком.

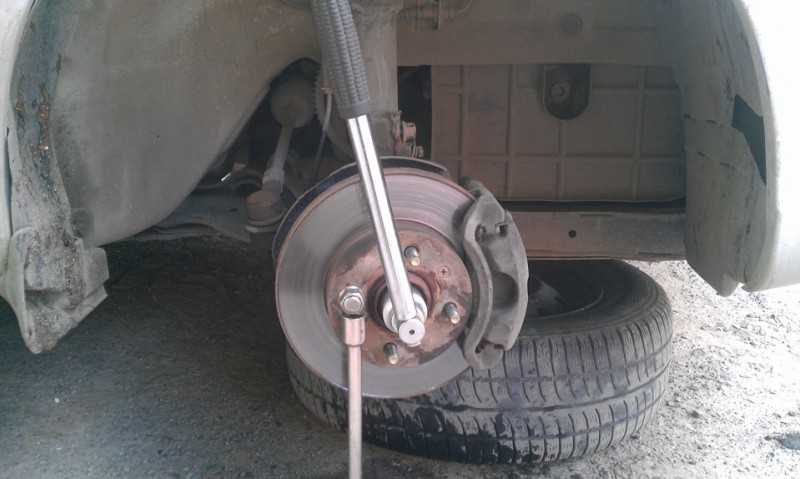

После выравнивания загибов, при помощи головки и мощного воротка гайка выкручивается, а также снимается шайба, находящаяся под ней.

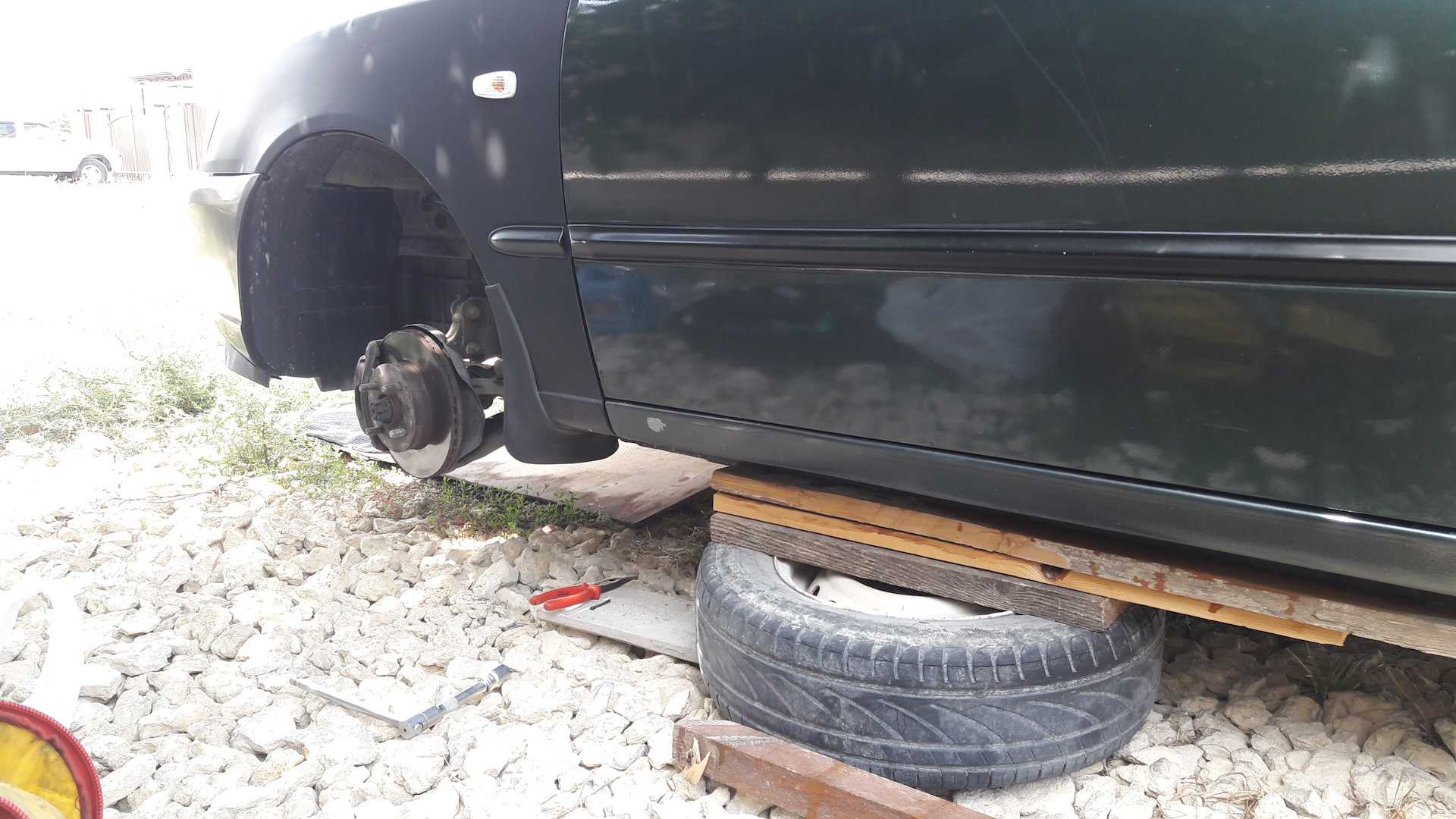

Далее машина выдомкрачивается и под его пороги ставятся деревянные подставки.
Выкручиваются гайки крепления колеса и последнее снимается.
Дальше производятся работы под автомобилем.
Если имеется защита картера, она откручивается. Затем через сливную пробку в подготовленную емкость сливается масло из КПП.

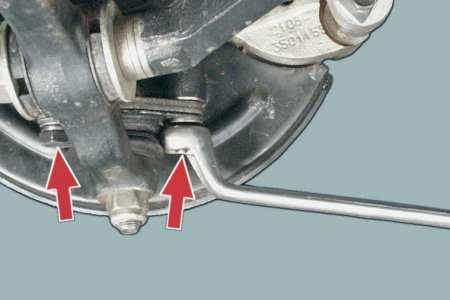

Далее нужно открутить два болта крепления нижней шаровой опоры к ступице.
Это даст возможность смещаться последней вбок. Заодно можно проверить состояние самой опоры.
Руль нужно выкрутить до упора влево, чтобы привод полностью сместился во внутреннем ШРУСу, обеспечивая минимальную его длину.
ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Замена термостата на ВАЗ 2110 всех модификаций
После этого ступица снимается со шлицов приводного вала.
Внешняя сторона привода будет извлечена.
Далее можно пойти двумя путями.
Первый путь.
Сбить внешнюю «гранату», не извлекая внутренний ШРУС.
Для этого нужно снять хомуты крепления пыльника, а затем последний разрезать, а далее вытереть имеющуюся смазку на шарнире.
Затем нужно исключить возможность сдвигаться приводу на внутреннем шарнире.
Для этого берутся малые тиски или попковый ключ, вал зажимается в них и крепко удерживается в руках.
Помощник при помощи проставки с мягкого метала и молотка сбивает ШРУС, нанося удары по внутренней обойме шарнира.
При таком методе сливать масло с коробки не нужно. Но существует возможность при нанесении ударов выскакивания внутренней обоймы из внешней внутреннего ШРУСа.
Также сбивать «гранату» таким способом не очень удобно, поскольку выполнятся эта работа будет в ограниченном пространстве.
Второй путь.
Полное извлечение привода с автомобиля. Для этого между корпусом КПП и внутренним шарниром загоняется монтировка и движениями вперед-назад вытягивается вал, входящий в КПП.
После этого привод полностью снимается.
ВАЖНО: При таком методе масло сливать нужно обязательно. Достоинством этого метода является также и возможность оценки состояния и замены сальника КПП, через который часто протекает масло
Достоинством этого метода является также и возможность оценки состояния и замены сальника КПП, через который часто протекает масло.
В дальнейшем будем рассматривать работы при полностью снятом приводе.
Как заменить внешний пыльник ШРУСа без его снятия
Такое тоже возможно, по крайней мере, на отечественных автомобилях, но придется обзавестись (можно и одолжить) специальным устройством, которое растягивает пыльник. Приспособление представляет собой корпус с прикрепленными к нему подвижными рычагами и подсоединенным шлангом для подачи сжатого воздуха. На них надевается резиновый чехол и они его растягивают. Остается только протянуть приспособление через вынутую из ступицы гранату и отпустить рычаги. Более подробно процесс стоит посмотреть на видео.
Замена пыльника внутреннего ШРУСа
Для этого придется вынуть приводной вал полностью. Но сначала необходимо снять наружный ШРУС, как это было описано выше, т. е. вытянуть его из ступицы, не снимая гранаты. Далее слейте масло с коробки. После этого открутите гайки крепления внутреннего шарнира (обычно их 6 штук) и вставьте между КПП и ШРУСом плоскую монтажку – деталь должна выйти из гнезда. Зажмите деталь в тиски, затем:
снимите плоской отверткой стопорное кольцо;
вытащите корпус внутреннего ШРУСа и осторожно выковыряйте шарики, находящиеся в сепараторе;
снимите стопор обоймы и ее саму;
промойте все детали в бензине;

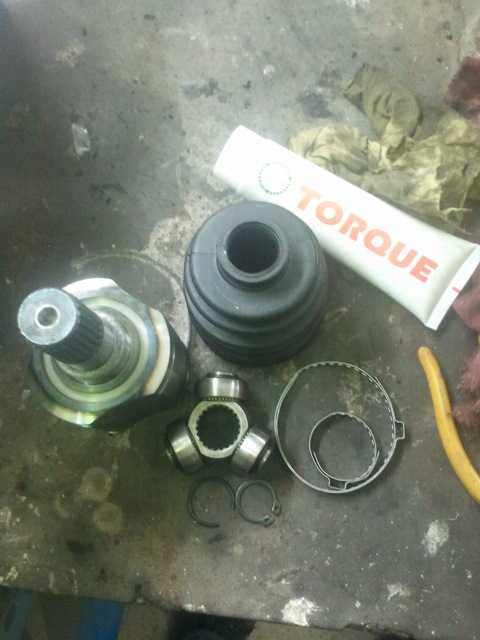

поставьте новый пыльник и, обильно обработав все смазкой, соберите в обратном порядке;
установите привод, закрутите сливную пробку и залейте масло в коробку.
Как осмотреть чехол
Это можно сделать, не снимая колеса: достаточно повернуть его до упора в любую сторону и для лучшей видимости посветить фонариком на деталь. Также ощупайте ее руками: разрывы почувствуются сразу. Лучший вариант осмотра – снятие колеса (например, когда вы ремонтируете камеру, покрышку в шиномонтаже или делаете сезонную смену шин). Тут все будет заметнее. Еще наверняка по тем или иным причинам вам приходится ставить автомобиль на смотровую яму: например, при замене масла, регулировке ручного тормоза и т. д. Здесь также воспользуйтесь случаем и осмотрите чехлы ШРУСов: это можно сделать более тщательно, чем в предыдущих случаях.
Как производить замену шарнира

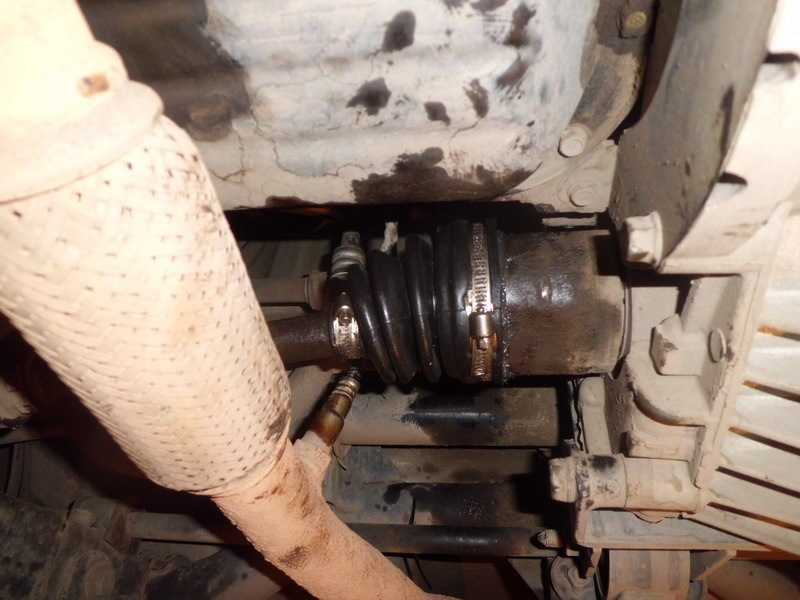

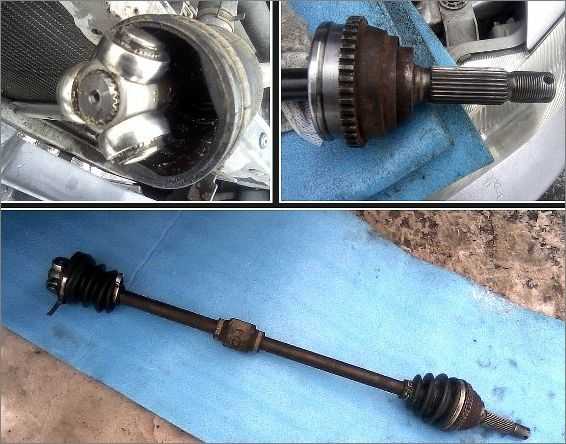

Место расположения внутренней гранаты Хендай Акцент
Чтобы заменить гранату Хендай Акцент, необходимо выполнить ряд действий:
- Вытянуть штифт, фиксирующий ступичную гайку.
- Выкрутить гайку головкой на «32». Сделать это сложно, желательно срывать в тот момент, когда машина стоит на колесах – не придется искать упор. Некоторые «умельцы» включают первую скорость, снимают колесо, после чего только выкручивают гайку. Но зачем усложнять себе жизнь? Сорвите гайку заранее.
- Выкрутите болты крепления колеса и снимите его.
- При необходимости можно снять рулевой наконечник и шаровую опору (заодно провести замену их пыльников).
- По отзывам автомобилистов, достаточно только выкрутить болты крепления ступицы к стойке. Предварительно наметьте положение. Желательно проверить углы установки колес после проведения замены гранат.
- Слейте масло из коробки передач. При необходимости проведите его замену.
- Снимите тормозной суппорт и уберите в сторону провод датчика АБС.
- Необходимо снять привод полностью – так удобнее проводить замену ШРУСа. Для этого внутреннюю гранату нужно вынуть из коробки.
- Сняв привод, аккуратно сбейте внутренний ШРУС. Старайтесь не повредить металлическую поверхность.

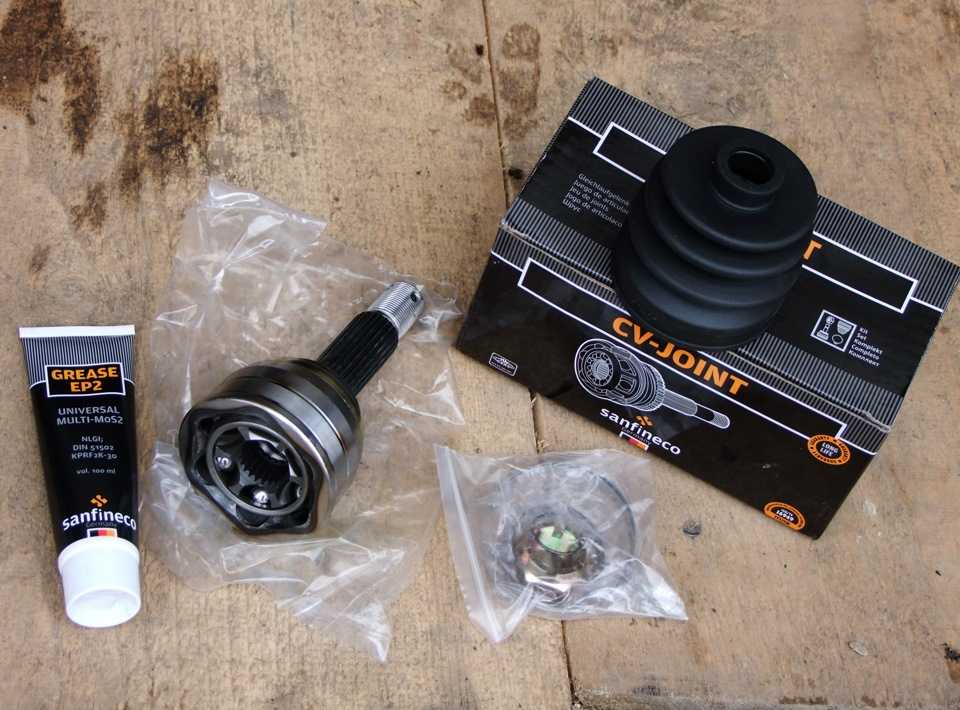

- Замените внешнюю гранату Хендай Акцент. Цена нового комплекта составляет примерно 1200-1400 рублей. Желательно промыть внутренний шарнир, заменить смазку в нем и пыльник.
- Сборку узла производить в обратном порядке.
Вот и все, ремонт можно считать завершенным. Отдельно можно сказать о том, что внутреннюю гранату на Акцентах можно менять не полностью – достаточно поставить трипод (шарнир, который находится на шлицах). Но чтобы повысить надежность, лучшее ставить в сборе шарниры. И небольшое видео о том, как самостоятельно заменить на Хендай Акцент гранаты:
ШРУС «Хендай-Акцент»: замена наружного и внутреннего ШРУСов
Замена ШРУСа на Hyundai Accent

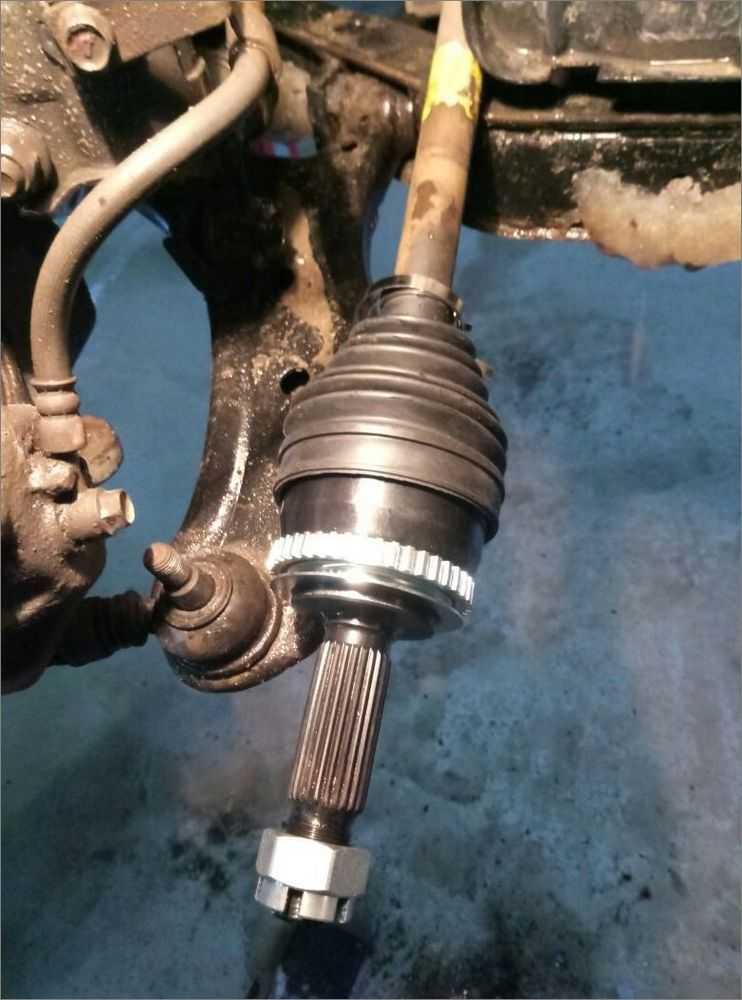

Если этой системы нет, то можно приобретать смело любые шарниры. В продаже встречаются два вида гранат — для машин корейской сборки и ТагАЗ. Разница у них в расположении зубчатой гребенки, необходимой для работы АБС.

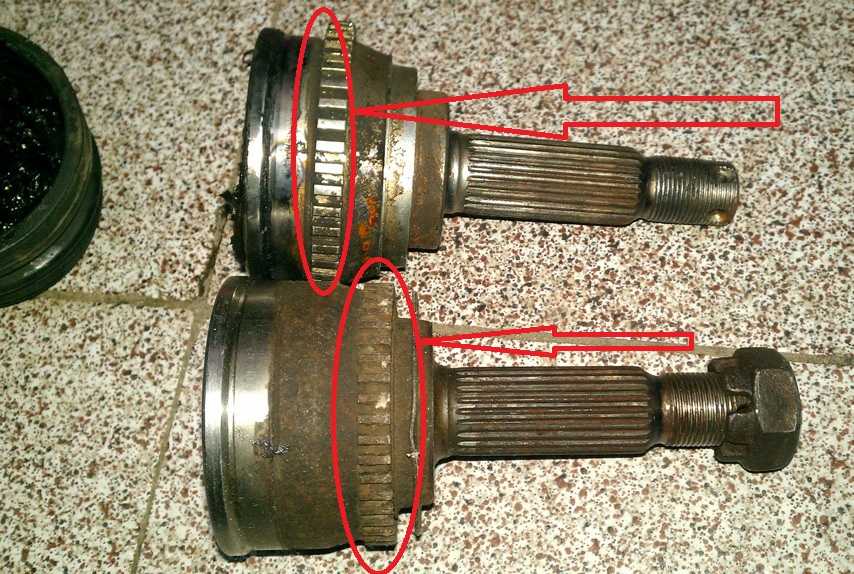

Можно увидеть на фото различия конструкции. Как производить замену шарнира Место расположения внутренней гранаты Хендай Акцент Чтобы заменить гранату Хендай Акцент, необходимо выполнить ряд действий: Вытянуть штифт, фиксирующий ступичную гайку.
Сделать это сложно, желательно срывать в тот момент, когда машина стоит на колесах — не придется искать упор.
Но зачем усложнять себе жизнь? Сорвите гайку заранее.
Выкрутите болты крепления колеса и снимите. Сами шлицы надо хорошенько помыть и протереть, чтобы не было ни намека на грязь или пыль пока сохнет, можете изучить билеты категории Bа то ведь забывается все. На сам вал уже можно начать натягивать хомут и новы пыльник.
Смазываем новую гранату, не забываем замена внутреннего шруса хундай акцент установкой — поставить стопорное кольцо, после чего аккуратно устанавливаем ШРУС по валу.
Будет все тяжелее и тяжелей, пока стопорное кольцо не встанет на место, об этом оповестит вас характерный звук.
Осталось пыльник поставить на саму гранату и плотно закрутить хомуты на.
Собираем все, в точности как разбирали. Если неисправность коснулась внутреннего ШРУСа, то вы можете передвигаться на автомобиле и даже доехать ближайшей станции технического обслуживания, для устранения неполадок.
Как поменять ШРУСы на «Хендай-Акцент»
Внешний ШРУС, с ним совсем все по-другому, он крепится со стороны колеса. Если, при вхождении в повороты, вы стали замечать появление характерного хруста, то это является свидетельством неисправности наружного ШРУСа. Его выход из строя грозит полной остановкой любому автомобилю, дальнейшее передвижение будет возможно только на эвакуаторе или при помощи буксировки.
Следовательно, как только стали появляться первые признаки неисправности, наружный ШРУС лучше заменить. Кроме того, постоянно держите под контролем состояние внешнего и внутреннего пыльников, при их повреждениях и деформации в скором времени замена внутреннего шруса хундай акцент из строя и сам ШРУС.
ШРУСы устанавливаются в основном на автомобили с передним приводом, а так же на машинах с полным приводом. Внутренний и внешний ШРУСы соединены между собой приводным валом. В состав любого ШРУСа будут входить сепаратор с шариками и внутренняя обойма, что вместе составляет привод.
У внешнего ШРУСа под шарики предусмотрены радиусные замена внутреннего шруса хундай акцент, для обеспечения им свободного перемещения, а у внутреннего дорожки будут прямыми. Для большинства автомобилей, в настоящее время, и Hyundai не является исключением, вместе с использованием шариковых моделей все больше применяются трипоидные ШРУСы.
Они способны расширить возможности при поперечном передвижении шарнира оси.
Замена пыльника ШРУСа своими руками — демонтаж привода, порядок замены
Здравствуйте, уважаемые автолюбители! Спор о том, какие автомобили: с передним или задним приводом выбирать, наверное, не прекратится никогда. У поклонников и первой и второй системы есть свои аргументы в пользу своих пристрастий и масса претензий к технологиям, использованным в машинах с противоположной системой привода.
За этим тихо наблюдают владельцы транспортных средств с полным приводом, ведь их этот спор не касается. Автовладельцы, у которых машина двигается посредство усилия задних колёс, с гордостью заявляют, что им никогда не придётся ломать голову над тем, как поменять пыльник ШРУСа, ведь этого механизма в машине попросту нет.
Это конечно, не самый убедительный аргумент, который сможет доказать, что ведущие передние колёса хуже, чем задние, но научиться производить замену пыльника ШРУСа всё же придётся.
Зачем нужна замена пыльника ШРУСа?
Меняем пыльник ШРУСа
Как известно ШРУС – шарнир равных угловых скоростей заставляет вращаться передние ведущие колёса и позволяет им при этом поворачивать. Особенность этого устройств и заключается в том, что оно передаёт вращательное движение полуосям, которые находятся под постоянно меняющимся углом по отношению друг к другу.
Конструкторы предусмотрели, что на шарнир будет действовать значительная нагрузка и изготовили его из очень прочных сплавов. Эксперты говорят о том, что хороший и ухоженный ШРУС может пережить и машину.
Достичь такого результата и сэкономить деньги (ведь замена шарниров – удовольствие не из дешевых), можно, выполняя определённые правила. И одним из таких правил является систематическая проверка состояния и своевременная замена пыльника ШРУСа.
Самые главные враги ШРУСа – это пыль, грязь, песок и вода, которые могут попасть в рабочую часть в движении. Для защиты от этих разрушающих факторов придуманы пыльники – резиновые защитные конусы, которые очень плотно закрывают механизм ШРУСа.
Если вы увидели, что порвался пыльник ШРУСа, его необходимо заменить незамедлительно. В ходе периодических технических осмотров необходимо внимательно осматривать пыльники и производить их замену, если резина утратила свою эластичность, появились трещины в складках, тем более, что сделать это не так уж и сложно.
Как поменять пыльник ШРУСа – технология ремонта
В литературе можно встретить множество советов о том, как производить замену пыльников. Многие рекомендуют менять их поочерёдно, т.е. сначала производится замена пыльника внутреннего ШРУСа, если он нуждается в замене. А затем следует дождаться, когда произойдёт износ или повреждение пыльника наружного ШРУСа. Это бессмысленная трата времени, сил и средств. Настоятельная рекомендация всем автолюбителям: если дело дошло до необходимости ремонта и обслуживания ШРУСов, снимается вал полностью и производится замена пыльника наружного ШРУСа и внутреннего одновременно.
Для подобного действия есть логическое объяснение:
- во-первых, если один из пыльников пришёл в негодность, то нелепо предполагать, что второй остаётся в идеальном состоянии, вероятнее всего вскоре второй пыльник также напомнит о себе и придётся лишний раз ставить машину на ремонт;
- во-вторых, если снимается один ШРУС, то второй снять проще простого и гораздо удобнее сразу проверить состояние двух ШРУСов и одновременно заменить пыльники.
- осмотр и замена смазки в шарнирах лишними никогда не будут, а позволят проехать ещё несколько десятков тысяч километров;
- в-третьих, даже если 50 раз заменить пыльники и смазку в ШРУСах – это всё равно дешевле, чем покупать новые шарниры из-за банальной лени или глупого «авось пронесёт».
Замена пыльника ШРУСа – дело на пару часов
Водители, которые не привыкли досаждать своим присутствием специалистам автосервисов, прекрасно знают, что лучшим мастером для машины является её владелец. В отношении замены пыльников ШРУСов следует отметить, что это не столь сложное мероприятие, способно сэкономить немало денег, но занимает совершенно небольшой промежуток времени.
Алгоритм демонтажа вала с двумя ШРУСами очень прост:
- снимается колесо и разбирается вся «навеска» на ступице, что позволяет извлечь наружный шарнир;
- откручиваются болты крепления внутреннего ШРУСа и… Всё!
С помощью обычного набора ключей и тисков снимаются оба шарнира и производится замена пыльников.
В процессе замены пыльников ШРУСа не уподобляйтесь плохому автослесарю и потрудитесь одновременно: провести осмотр состояния рабочих частей, обновление смазки.
Убедиться в том, что в процедуре нет ничего сложного, поможет мастер-класс по замене пыльника ШРУС в визуальном просмотре.
Пара слов о ШРУСе
ШРУС (также именуемый шарниром равных угловых скоростей или гранатой) – это неотъемлемая часть трансмиссии переднеприводных машин. Благодаря несложной конструкции, данная деталь позволяет:
- Нейтрализовать разницу угловых скоростей при повороте передних колёс (при возникновении угла между ними до 70 градусов).
- Равномерно распределить усилие, передаваемое от мотора к передним колёсам.
- Организовать комфортный порядок эксплуатации автомобиля с передним приводом, снизив до минимума шум работы трансмиссии (особенно при поворотах) и продлив срок службы многих узлов подвески (резина, диски, рычаги и т. п.).
На сегодняшний день наиболее используемым видом ШРУСов являются те, что работают по шариковому принципу. Намного реже применяются сухариковые, триподные и спаренные «гранаты».
https://youtube.com/watch?v=i1vMpRh_NrM
Вне зависимости от типа конструкции шарниры устанавливаются между основами каждой полуоси автомобиля – колёсами. Как правило, ШРУС состоит из двух частей: внутренней (передаёт вращение от КПП к валу редуктора) и внешней (получает вращение от вала редуктора и перенаправляет его непосредственно к колесу через его ступицу).
Как я дал вторую жизнь старому ШРУСу, хотя он уже захрустел. Простой способ.
ШРУС (Шарнир Равных Угловых Скоростей) — недешевый элемент подвески автомобиля, который достаточно часто выходит из строя. Некоторые автовладельцы продолжают эксплуатировать машину с хрустящим ШРУСом, другие сразу меняют его на новый. Я решил попробовать восстановить старый элемент по способу, который узнал от знакомого механика. Результат порадовал, поэтому делюсь информацией в этой статье.
Основной признак неисправности ШРУСа — появление хруста при поворотах. При торможении могут возникать ощутимые вибрации. В некоторых случаях можно продолжить эксплуатировать автомобиль, а в других лучше сразу ехать на СТО. Я не стал медлить и отправился к товарищу в сервис.
Важно знать: если ШРУС хрустит не только при вывернутых колёсах, но и на прямой, лучше заняться ремонтом при первой возможности, иначе можно «встать» прямо на дороге. ШРУС может выйти из строя как по причние естественного износа, так и из-за неправильного обслуживания
Рекомендуется хотя бы изредка осматривать пыльники на момент повреждений. Если внутрь шарнира попадут пыль и грязь, он быстро выйдет из строя
ШРУС может выйти из строя как по причние естественного износа, так и из-за неправильного обслуживания. Рекомендуется хотя бы изредка осматривать пыльники на момент повреждений. Если внутрь шарнира попадут пыль и грязь, он быстро выйдет из строя.
Первым делом мы продиагностировали, какой именно ШРУС неисправен. Для этого поочередно вывешиваются передние колёса
Важно определить не только сторону, на которой имеется неисправность, но и тип самого ШРУСа — наружный или внутренний. Правое колесо не имело проблем, но, вывесив левое, мы сразу определили поломку
При вывешенном колесе водителю нужно включать передачу немного погазовать, после чего начать слегка притормаживать. Если при торможении хруст возникает при любом положении руля, то неисправен внутренний ШРУС. В случае, когда элемент хрустит только в крайних положениях руля, проблема в наружном шарнире.
Неисправный ШРУС мы сняли и решили разобрать, делается это всего за несколько минут. Дефектовка позволила быстро определить, почему шарнир издавал хруст и приводил к вибрациям. На внутренней обойме наблюдались серьёзные повреждения, и, по-хорошему, ШРУС нужно было менять. Но мы решили попробовать старый способ, который позволяет дать изделию «вторую жизнь».
Мы полностью удалили старую смазку и «от души» добавили новую, в которую добавлен дисульфид молибдена. Этот материал представляет собой порошок, который выполняет противозадирные функции. Но в нашей ситуации он позволил продлить срок службы ШРУСа, после установки шарнир не издавал неприятных звуков.
Удивительно, но после ремонта я проехал 20 000 км пробега до тех пор, пока не захрустел ШРУС на другой стороне. В этот момент была возможность поменять оба шарнира, как я и поступил, хотя восстановленный не подавал признаков неисправности. В качестве временной меры я считаю этот способ действенным, да и при наличии съемника ШРУСов восстановить конструкцию можно своими руками за полчаса.
Как самостоятельно диагностировать неисправность ШРУСа?
Невозможность дальнейшей эксплуатации внешнего ШРУСа можно с легкостью распознать, совершив определенный маневр. Выверните в любую сторону, влево или вправо до упора рулевое колесо и начните передвигаться по кругу, при этом увеличивайте скорость передвижения, обеспечивая ШРУС максимальной нагрузкой. Если вы стали наблюдать хруст, издаваемый перекатывающимися шариками, это значит, что наружный ШРУС подлежит замене.
При помощи этого же способа есть возможность определить сторону, с которой находится неисправный ШРУС. Характерный хруст появляется при движении влево, тогда смело заменяйте левый ШРУС, а при движении вправо – правый. Если шарниры полностью вышли из строя, то хруст будет раздаваться при движении в любую сторону.
Причиной поломки шарниров может стать стиль вождения автомобиля, либо поврежденный пыльник, через который в ШРУС автомобиля стали проникать пыль, грязь и песок. В редких случаях, пока ШРУС не начал хрустеть, для улучшения его работы и работы ходовой в целом, достаточно заменить пыльник.
Замена ШРУСа на Hyundai Accent
Внутренние шрусы, Accent
В принципе далее вполне хватает места, чтобы вытащить гранату так называют ШРУС без съема шаровой опоры. Не стоит устанавливать хомуты, которые по конструкции будут отличаться от старых.
Подготовка к замене Разумеется, замену лучше проводить в гараже, где тепло и сухо, а также есть смотровая яма.
Шарнир равных угловых скоростей в народе принято называть гранатой, он может быть внешним и внутренним. Для этого вполне сгодится и снятое колесо. Снимите наружный шарнир со шлицев вала.
В идеале не нужно оставлять автомобиль на домкрате, лучше поместить под него какую-то опору. Для этого вполне сгодится и снятое колесо. Далее, разберем замену обоих ШРУСов.
