Пошаговая инструкция

1. Устанавливаем авто на яму и ослабляем колесные болты.

2. Ослабляем болт крепления привода. Болт под шестигранник на семнадцать. Чтобы ослабить болт без гайковерта попросите помощника нажать на тормоз.

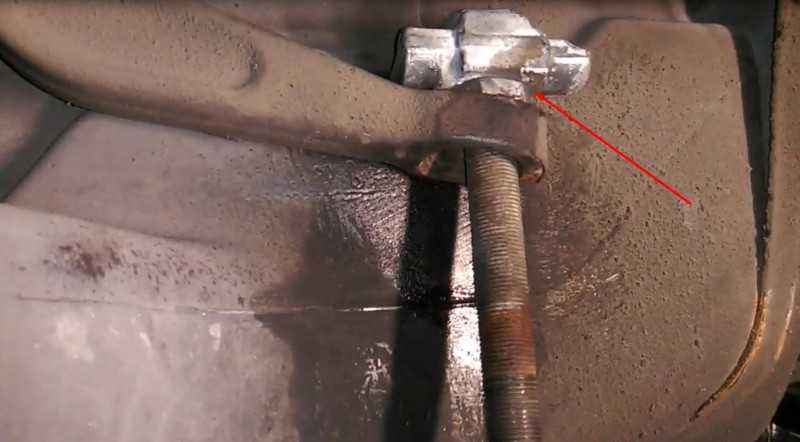

3. Из ямы нам нужно расслабить передний торсион. Перед тем как откручивать гайку замерьте штангенциркулем расстояние от гайки до края шпильки. При сборке гайку нужно закрутить в размер.

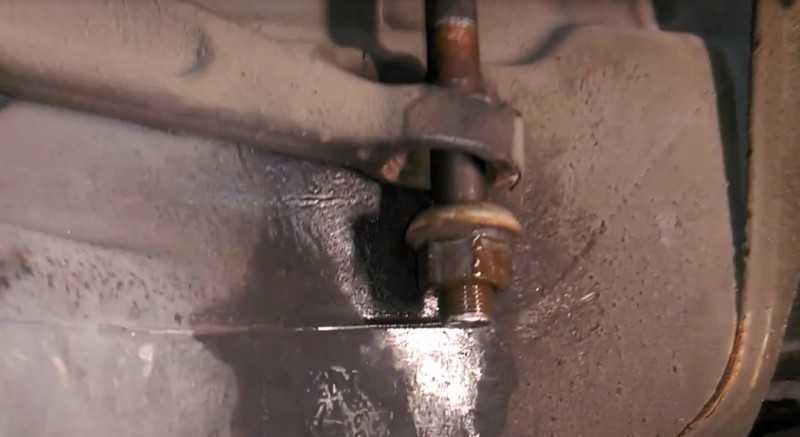

4. С помощью головки на двадцать семь откручиваем гайку торсиона и повернув против часовой стрелки вынимаем палец.

5. Поддомкрачиваем колесо, выкручиваем болты и демонтируем его.

6. Вынимаем из посадочного места и разъединяем штекер датчика износа колодок. Для того чтобы разъединить штекер нужно отжать пластиковый фиксатор.

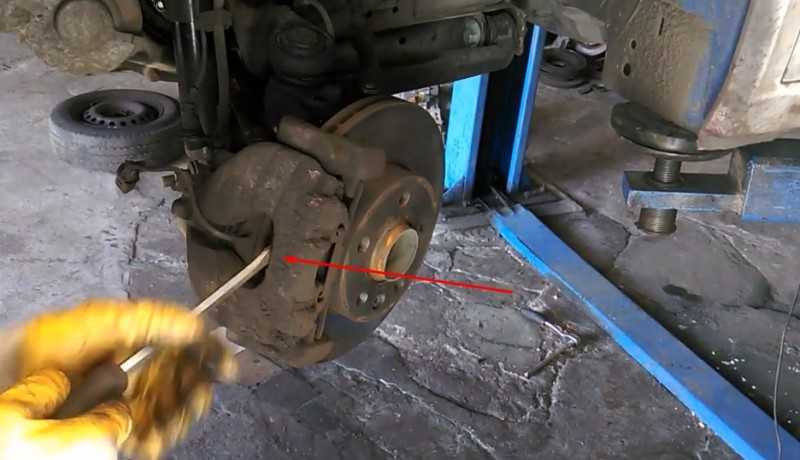

7. Монтажным рычагом вдавливаем тормозной поршень, чтобы снять суппорт. Упираемся в нерабочую часть колодки.

8. Снимаем пружину суппорта с помощью монтажного рычага.

9. Снимаем резиновые заглушки и шестигранником на семь отворачиваем направляющие пальцы.

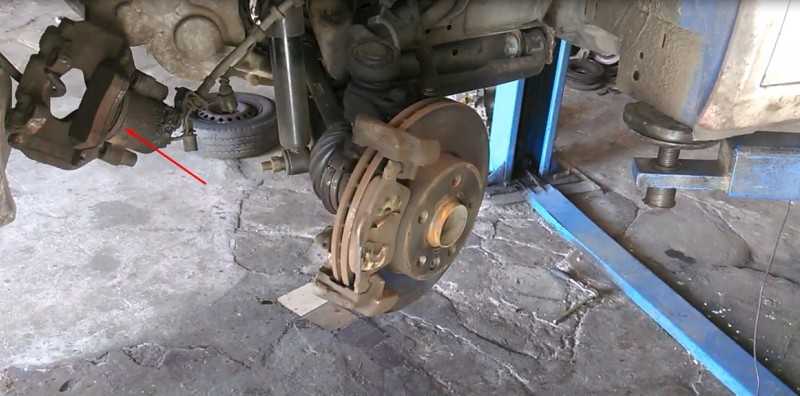

10. Скидываем суппорт и подвешиваем, чтобы он не мешал.

11. Вынимаем из скобы колодки и откручиваем два болта крепления под головку на двадцать один.

12. Шестигранником на шесть откручиваем стопорный болт тормозного диска и снимаем его. Если диск «прикис» обстукиваем его с торца резиновым молотком.

13. Вынимаем из креплений и разъединяем разъем провода датчика ABS.

14. Откручиваем гайку крепления пальца рулевого наконечника и вынимаем из места посадки с помощью съемника. Также можно ударить молотком в торец уха, куда он вставлен и палец выскочит.

15. Отворачиваем нижний болт крепления амортизатора. Головку болта держим накидным ключом на двадцать один, а гайку крутим воротком с головкой на двадцать один.

16. Головкой на двадцать один откручиваем гайку крепления пальца нижней шаровой опоры. После откручивания гайки вынимаем палец с помощью съемника или выбиваем молотком по аналогии с рулевым наконечником.

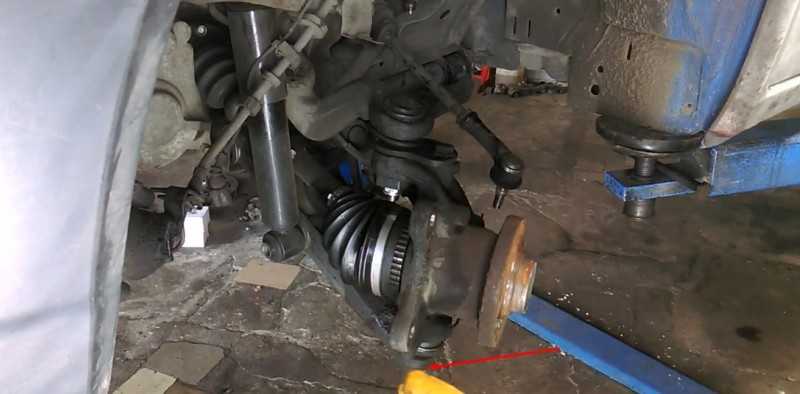

17. Отводим кулак в сторону и вынимаем приводной вал.

18. Головкой на двадцать один откручиваем гайку крепежа пальца верхней шаровой. После откручивания гайки вынимаем палец и снимаем поворотный кулак.

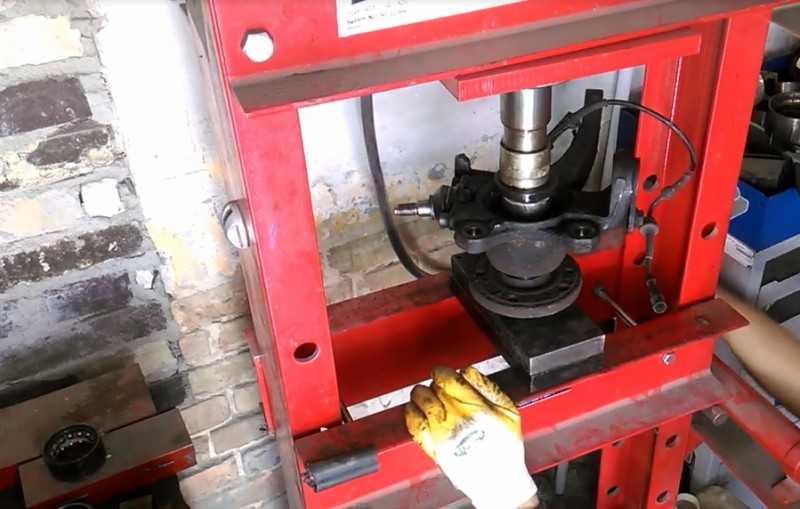

19. На прессе через проставку выдавливаем ступицу вниз.

20. Снимаем стопорное кольцо с помощью щипцов. Перед снятием кольцо нужно сбрызнуть проникающей смазкой.

21. Через проставку на прессе выдавливаем подшипник вниз.

22. Через проставку запрессовываем подшипник до упора и устанавливаем стопорное кольцо.

23. Запрессовываем ступицу в подшипник

Обратите внимание, упор нужно делать во внутреннюю обойму подшипника

24. Далее производим обратную сборку, никаких трудностей возникнуть не должно.

Рекомендуем соблюдать момент затяжки основных соединений.

3. Задние полуоси и подшипники

Задние колесные подшипники (автомобили с передним и полным приводом)

  1. Шестигранный болт (момент затяжки: 170 Н·м).
  2. Рычаг подвески.
  3. Колесный подшипник (заменить новым, если старый был поврежден при выпрессовке).
  4. Стопорное кольцо (убедиться в надежности установки).
  5. Колесная ступица.
  6. Цилиндрический штифт.
  7. Тормозной суппорт.
  8. Колесный болт (основная версия, момент затяжки: 170 Н·м).
  9. Колесный болт (модифицированная версия, момент затяжки: 170 Н·м).
  10. Шестигранный болт (заменять новым после каждого снятия; момент затяжки на автомобилях с полным приводом: 150 Н·м + еще на 90º; на моделях с полным приводом отворачивание и затяжку производить только на полностью стоящем на поверхности земли автомобиле).
  11. Шайба.
  12. Шестигранный болт Аллена (момент затяжки: 15 Н·м).
  13. Тормозной диск.
  14. Пластина крышки.
  15. Шестигранный болт (момент затяжки: 8 Н·м).
  16. Защитная крышка (для снятия высверлить поп-заклепки и снять пластину крышки -14-).
  17. Поп-заклепка.
  18. Натяжной диск (только автомобили с приводом на переднюю ось).
  19. Самоконтрящаяся гайка (только автомобили с приводом на переднюю ось; момент затяжки: 200 Н·м; заменять новым после каждого снятия).
  20. Ротор натяжного диска.
  21. Болт с внутренним многогранником (40 Н·м).
  22. Стопорная пластина.
  23. Полуось.
  24. Полуось с ротором (только для автомобилей с ABS; в качестве запасной части может устанавливаться на автомобили без ABS).

Снятие и запрессовка колесного подшипника с комплектом -3253-

Примечание:

Необходимые специальные инструменты и приспособления:

  • Упорная пластина -3074-.
  • Комплект инструмента -3253-.
  • Съемник -Kukko 204/2- (позиция -3- на рисунке).

Упорная пластина -40 — 105-

Гнездо 27 мм -3257-.

Автомобили с полным приводом

1. Отвернуть шестигранный болт полуоси на полностью стоящем на поверхности земли автомобиле (в противном случае опасность несчастного случая).

Продолжение для всех автомобилей

2. Снять колеса и поднять автомобиль.

Автомобили с приводом на переднюю ось

3. Отвернуть болт крепления колесного подшипника.
