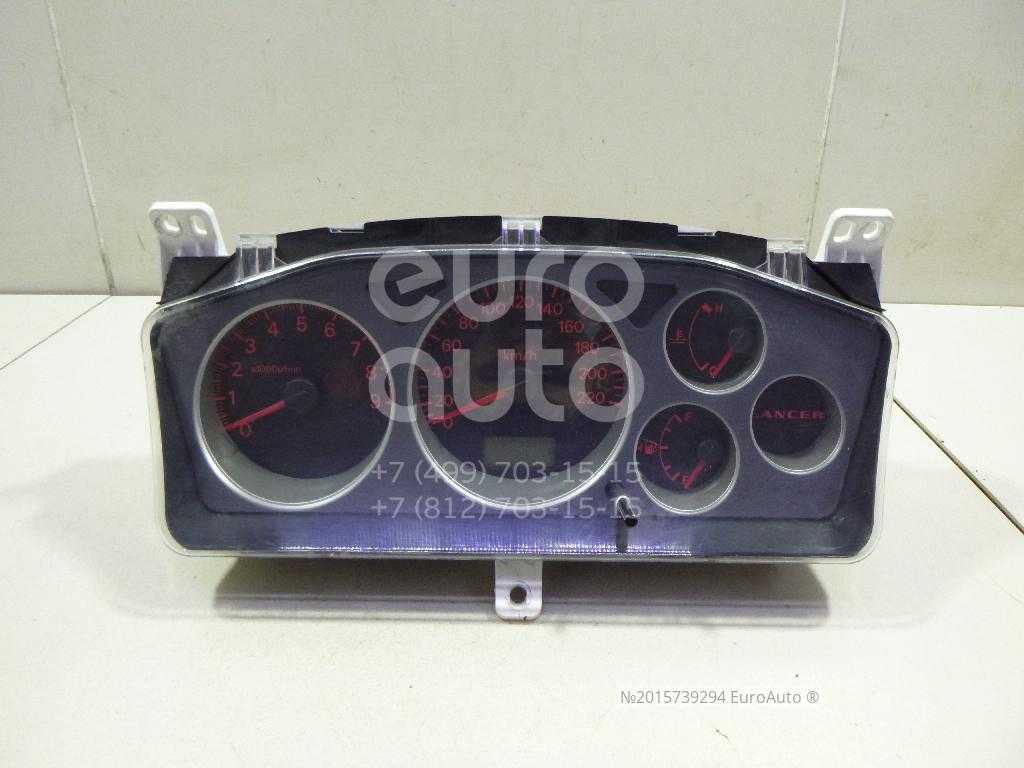

Приборная панель на mitsubishi lancer 9: описание, обозначения, замена

Детали и расходники:

Подгорание и затемнение светофильтров -результат 5 лет эксплуатации автомобиля. Радует глаз индикатор на панели приборов и то, что подсветка панели и одометра стала более яркая и равномерная. Даже днём, когда подсветка приборов не так видна, индикатор подскажет о включенных габаритах.

Все фотки лежат тут http: Для переделки подсветки нам понадобятся светодиоды рис.

Светодиоды я покупал в автозапчастях Русь, не помню по чём, но цена смешная Верхний светодиод вынимаем из держателя в таком виде он пойдет на подсветку прикуривателя , а нижнюю лампу разбираем и выпаеваем 4 светодиода, которые будем паять в кнопки рис. Силиконовые колпачки продаются на Митинском радиорынке в изобилии, разных цветов.

Еще нам, а точнее Вам понадобятся резисторы сопротивления , которые можно купить в любом радиомагазине, Митинском радиорынке или тупо выпаять со старых плат. Для данных светодиодов я брал номинал 3 — 3. Если не найдете, то можно повесить, к примеру, на одну ногу резюк на 1 кОм, а на другую 2.

Маркировку резисторов смотрим, к примеру, тут http: Откручиваем крестовой отверткой 2 винта крепления рамки панели приборов рис. Беремся в местах показаннных на рис.

Вынимаем панель с кнопкой ПТФ рис.

Мой аккаунт

Снимать ее надо очень аккуратно. Я когда ее в первый раз вынимал, покоцал торпеду уголком рамки.

Вынули — отключаем разъем от кнопок управления зеркалами рис. Поддев тонкой отверткой защелки сверху и снизу, вынимаем кнопку ПТФ рис. Далее снимаем перчаточный ящик водителя, засовываем руку в недры панели приборов и нащупав кнопки, выталкиваем их из панели на себя рис.

Поддев ножом защелки сверху и снизу, вынимаем кнопки управления корректором и яркостью приборов рис. Запоминаем, что серый разъем — к серой кнопке, а в прочем по другому вы их все равно не воткнете.

Далее поддев ножом по бокам, вынимаем кнопки попогрелок рис. До кучи, раз уж пришлось снимать рамку панели приборов, решил снять и панель приборов, чтоб раз и навсегда избавиться от дребезжания стекла, которое порядком задрало!

Для этого на строительном рынке был куплен 1 метр тонкого уплотнителя-самоклейки лучше темного с профилем «Е» рис. Приборка снимается очень просто: Откручиваем три винта рис.

Подсветка кнопок ПТФ(Противотуманных фонарей)

Берем панель вместе с кнопками домой, к ней мы вернемся позже Начнем с этих кнопок рис. Разбираем кнопку регулировки яркости подсветки.

Поддев ножом с обеих сторон, снимаем с защелок переднюю крышку кнопки рис. Небольшая тонкость при пайке: Так как вывод у светодиода мы режем очень близко к корпусу, что бы не перегреть потроха светодиода, при пайке к нему резистора, надо удерживать светодиод пинцетом за этот вывод максимально близко к корпусу, пинцет отведёт часть тепла при пайке и не пустит его к потрохам.

Паять желательно «в одно касание», что бы лишний раз греть. Я перед пайкой любых деталей с выводами обязательно лужу места будущей пайки. Понимаю, с завода все детали идут или лужеными или готовыми к пайке, но на складах они чёрт знает сколько могли валяться, значит могли окислиться, лишний раз залудить не помешает, да и оставшиеся частицы канифоли и более толстый слой припоя, нежели идущий с завода, облегчит дальнейшую пайку.

Паять нужно припоем с максимальным содержанием свинца, никак не чистым оловом и не сплавами с высоким содержанием олова, так как олово подвержено так называемой «оловянной чуме» и при наступлении холодов, все светодиоды могут просто «осыпаться», как иголки с ёлки в марте.

Собственно отформованное и спаянное добро выглядит так: Теперь закончим формование выводов, до припайки резистора это было сделать нельзя, так как длина ног готовых светоизлучающих конструкций могла оказаться разной, от чего их бы перекашивало при установке в приборку, пришлось бы гнуть.

Собранные светоизлучающие заготовки выглядят так: Всё, теперь наносим немного канифоли на контактные площадки для лампочек на плате приборной панели, затем, придерживая за резистор, опускаем наши светоизлучающие заготовки в ниши для ламп, центруем и припаиваем.

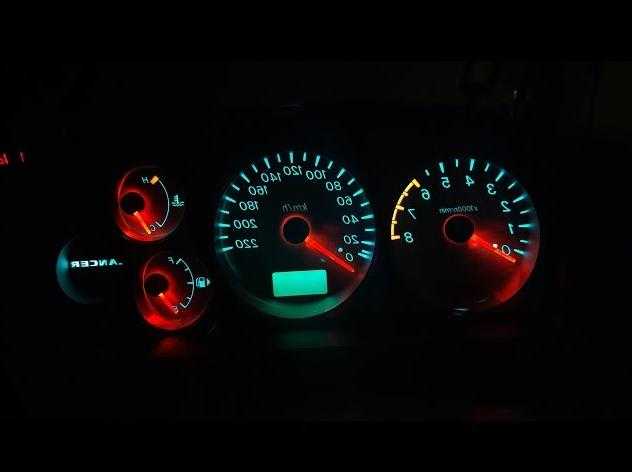

Главное не капнуть ни припоем ни канифолью в нишу для лампы, иначе испортим иконку. Собственно по этому не применяйте ни едкий ни разбрызгивающийся флюс, отмыть его потом вы не сможете без разбора приборки, оставшуюся же канифоль можно не удалять, для напряжения 12 вольт она очень хороший изолятор и то, что она там осталась можно просто проигнорировать. В готовом виде приборка со стороны монтажа выглядит так: В автомобиле это выглядит так:

Индикация включенных габаритных огней

Наверняка многие владельцы Mitsubishi Lancer 9 1.6 замечали, что на приборной панели отсутствует какая-либо индикация включенных габаритных огней, и чтобы узнать включен ли ближний свет, приходится смотреть на его рычажок включения или на подсветку приборной панели. Владельцы двухлитрового лансера лишены таких неудобств, там эта индикация присутствует с завода. Почему этой опции нет в приборной панели лансера 1.6 непонятно, возможно инженеры решили немного сэкономить и убрать эту лампочку, хотя место для ее крепления они оставили.

Чтобы устранить это недоразумение, необходимо следующее:

  • Лампочка Mitsubishi MR444536, стоимостью 100 рублей.
  • Кусочек медного провода
  • Паяльник, припой и флюс
  • Крестовая отвертка

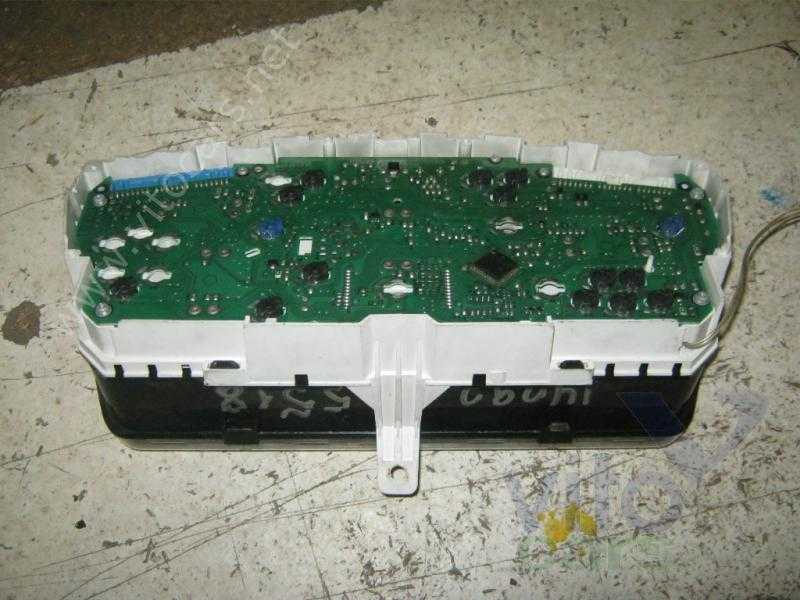

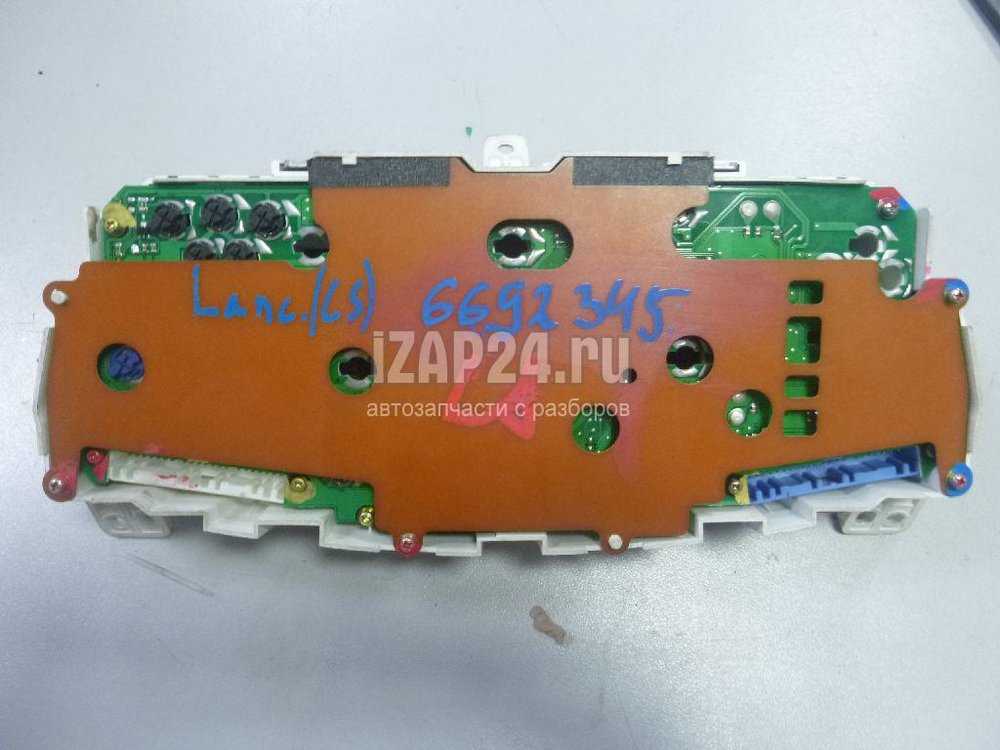

2. На задней стороне приборной панели отворачиваем защитный экран:

3. После этого ищем место, куда будет вставлена наша лампочка.

4. Пропаиваем дорожку (обозначена верхним красным кружочком) к земле платы. Также необходимо припаять кусочек медного провода к 14 контакту шлейфа (нумерация идет слева направо), на котором появляется +12В при включении габаритов:

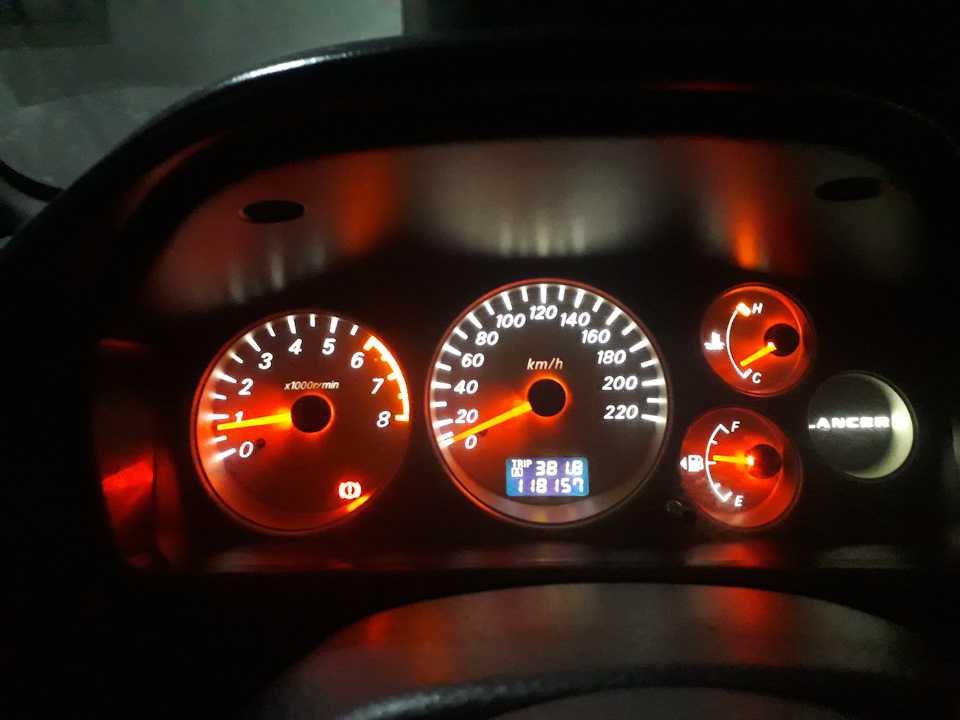

5. Собираем все в обратной последовательности и любуемся результатом:

В отчете использовались материалы автора «Mayorov-Ed @ drive2», за что ему большое спасибо!

Лансер 9, перестала гореть подсветка всех кнопок(прикуривателя, печки и т.д) но приборка горит хорошо. Где стоит посмотреть предохранитель? Диммер работал нормально.

Комментарии 15

короче выташил обе лампочки с заднего фанаря, приборка работает, включаю габариты приборка НЕ ГАСНЕТ!))) но остальная посветка по прежнему не работает!(( с новыми лампочками при вкл габаритов подсветка на приборке гаснет!(( хрень какая то!((((

посмотри работают ли габариты и передние задние, подсветка в салоне завязана с предохранителями на габарит

оооо точно! Спасибо!

да не за что! сам когда впервые столкнулся испугался аж)

оооо точно! Спасибо!

сто процентов не горят габариты по правому борту. Предохранитель 7.5 ампер =)Неделю назад такая же байда была

.не факт, у меня левые перегорал!

Значит разные японцы на разные габариты вешают полсветку климата =))Зависит от сборщика =)))

ХМ ИНТЕРЕСНО! на моейм опыте и на моей машине тухло от любого габарита, по-моему)

сто процентов не горят габариты по правому борту. Предохранитель 7.5 ампер =)Неделю назад такая же байда была

Под каким номером? Щас вот перестали гореть ПП и задняя правая

посмотри работают ли габариты и передние задние, подсветка в салоне завязана с предохранителями на габарит

посмотри работают ли габариты и передние задние, подсветка в салоне завязана с предохранителями на габарит

у меня такая фигня: вытаскивал музыку и видимо где то коротнуло, погаслы вся подсветка кнопок, печеки, приборки и погас задний левй габарит( а когда нажимаю тормоз фара работает) остальные все габариты работают норм! когда вкл зажигание приборка загорается, а как только вкл габариты так приборка гаснет!((( проверил все предохранители- все целые! где реле искать ХЗ(((

не горит подсветка приборной панели ! подсветка регулировок печки, и на АКПП все разом перестало гореть ! предохранители все практический проверил все рабочие, фары горят габариты горят, в пепельнице подсветка горитЮ а в прикуриватьеле нет! что это может быть? грешил на предохранители но все работают ! может не те смотрю ? и что это может быть может у когото было такое?

Комментарии 36

Всем привет!Ребят подскажите, менял лампочку на светодиодную ленту в блоке управления отопителем, после чего перестал работать кондиционер!Что это может быть?!Грешу на сам блок, один кулибин подсказал что я замкнул и из-за этого спалил кондер!

Блоки под капотом

Устанавливаются в левой части моторного отсека. Состоят из главного блока предохранителей и реле и блока с реле

p, blockquote 13,0,0,0,0 —>

p, blockquote 14,0,0,0,0 —>

Фото пример

p, blockquote 15,1,0,0,0 —>

p, blockquote 16,0,0,0,0 —>

Основной блок

Схема

p, blockquote 18,0,0,0,0 —>

p, blockquote 19,0,0,0,0 —>

Назначение предохранителей

p, blockquote 20,0,0,0,0 —>

1 60A Блок предохранителей/ реле приборной панели 80А Батарея
2 50A Электродвигатель вентилятора системы охлаждения
3 60A Система ABS
4 40A Цепи замка зажигания
5 30A Электропривод стеклоподъемников
6 15A Противотуманные фары
7 15A/20A Подогреватель сидений
8 10A Звуковой сигнал
9 20A Система управления двигателем
10 10A Электромагнитная муфта компрессора кондиционера
11 15A Стоп-сигналы
12 15A Обогреватель лобового стекла
13 7,5А Генератор
14 10A Аварийная сигнализация
15 20A Электронный блок управления КПП
16 10A Дальний свет правой фары
17 10A Дальний свет левой фары
18 10A Ближний свет правой фары
19 10A Ближний свет левой фары
20 7,5A Задний фонарь (правый)
21 7,5A Задний фонарь (левый)
22 10A Лампы освещения салона
23 10A Аудиосистема
24 15A Топливный насос
25 15A Разъем питания дополнительного оборудования

Обозначение реле

  1. Резерв
  2. Реле обогревателя лобового стекла
  3. Реле разъема питания дополнительного оборудования
  4. Реле звукового сигнала
  5. Реле противотуманных фар
  6. Реле электродвигателя вентилятора системы охлаждения

Блок с реле

Схема

p, blockquote 22,0,0,0,0 —>

p, blockquote 23,0,0,1,0 —>

Описание

  1. Реле электромагнитной муфты компрессора кондиционера
  2. Реле системы управления двигателем
  3. Реле электронного блока управления КПП
  4. Реле зажигания
  5. Реле блока управления дроссельной заслонкой
  6. Резерв
  7. Резерв

Главный предохранитель

Главный силовой предохранитель исполненный в виде плавкой вставки высокой мощности находится на плюсовой клемме аккумуляторной батареи.

p, blockquote 25,0,0,0,0 —>

p, blockquote 26,0,0,0,0 —>

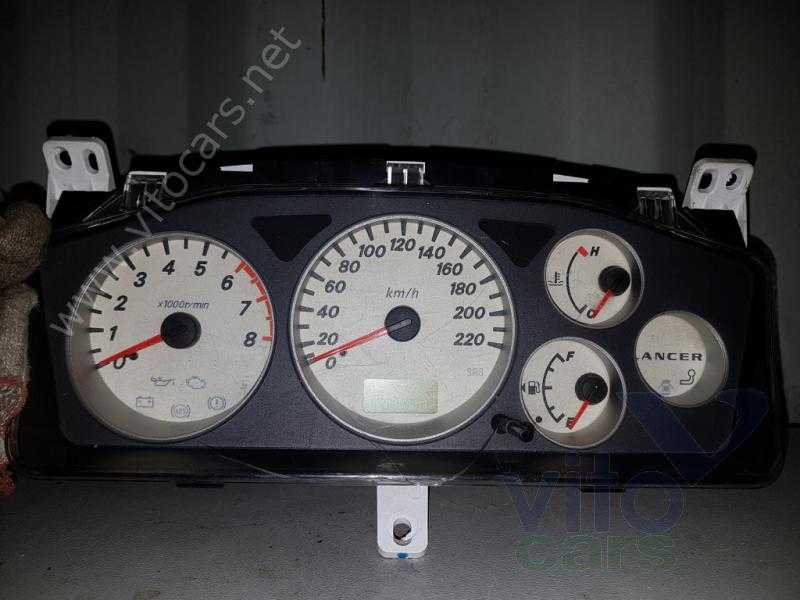

Установка нештатных приборок: замена щитка и чип-тюнинг Митсубиси Лансер 9

Стоковый информационный шиток часто меняется владельцами Лансер 9 на более современные версии: минимальное количество измерительных приборов и подсветка красного цвета по вкусу далеко не каждому.

Наиболее популярным вариантом является установка оригинальной приборки более поздних версий рестайлинга, которая характеризуются широким ассортиментом электронных датчиков и цветовой вариативностью.

Основной проблемой, возникающей в процессе переустановки информационного щитка, является перепрошивка чипа бортового компьютера: без обновления программного обеспечения не штатные измерительные приборы не будут функционировать, а неправильно откалиброванный чип-тюнинг приведет к увеличению износа двигателя автомобиля.

В связи с этим, перепрошивать чип Лансер 9 рекомендуется исключительно в официальных дилерских салонах – цена обновления варьируется в пределах 7-19 000 рублей, в зависимости от функциональности ПО.

Также на этапе обновления электроники автомобиля можно увеличить мощность транспортного средства, откалибровав систему регуляции подачи топлива и электронного зажигания, однако это нарушает условия гарантийных обязательств.

Установка более функциональной приборного панели не только увеличивает комфорт при использовании транспортного средства, но и увеличивает стоимость автомобиля на вторичном рынке. От правильного тюнинга приборки машина останется только в плюсе!

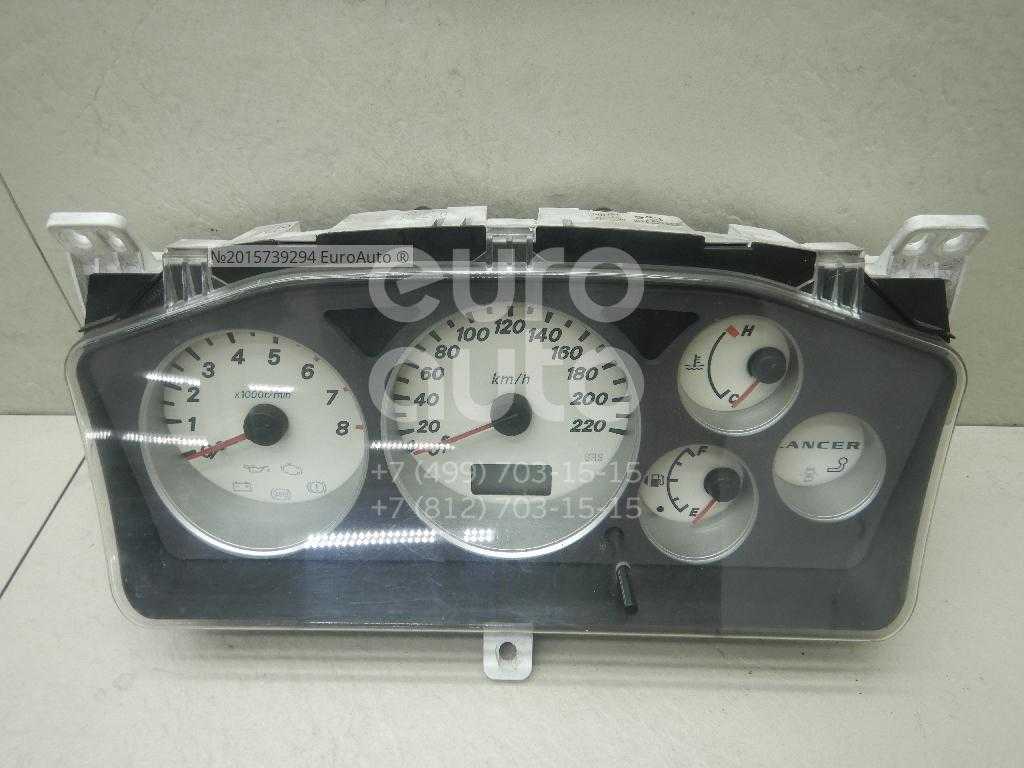

Замена приборной панель на Mitsubishi Lancer 9: демонтаж и установка

Процедура замены приборной панели требует до получаса времени, а также наличие крестовой отвертки и пассатижей. Дабы демонтировать информационный щиток необходимо:

Отвинтить 2 внешних самореза, после чего снять пластиковую накладку штатной приборки, что откроет доступ к еще 3 саморезам, которые также выкручиваем;

Далее опуская рулевое колесо вниз до упора и вытаскиваем край приборки с регулировкой зеркал;

Вытаскиваем панель движением на себя, после чего открывается доступ ко 2 контактным шлейфам с проводкой. Затем отключаем кабеля со всех разъемов и панель готова к полному извлечению.

Процедура сборки осуществляется по этой инструкции в обратной последовательности. После установки нового информационного щитка необходимо продавить устройство руками по всему периметру, дабы зафиксировать изделия в пазах пластиковых рамок и лишь затем закручивать фиксирующие винты. Данные манипуляции предотвратят вибрации приборки в ходе эксплуатации транспортного средства.

Снятие панели приборов и блока рег.зеркал, клавиши фар PT Lancer 9

Я подробно говорю о том, как удалить панель (щит) устройства и блок управления зеркалом с ключами PT.

Скажи мне, где ты это взял? Синие и красные диоды колхозов или родственников.и если вы, наконец, не можете беспокоиться, просто перейдите к новым, как мне найти номер каталога моих родных лампочек?

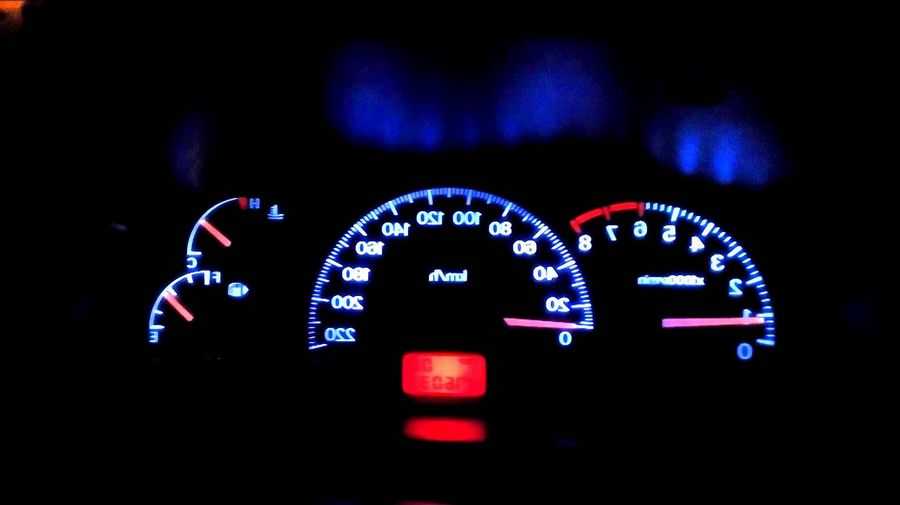

Я положил свои диоды в инструмент панель, минусы:1. от зеленой доски зеленый свет вместо белого, поэтому там, где светятся диоды, освещение белое, а там, где идет отражение от платы, зеленый оттенок2. неравномерное освещение, прямо в центре диод яркий, вокруг. тусклыйплюсы:— экономия энергии (формальная)— что-то новоеЯ решил остаться с поворотом

Постскриптум ставлю обычные лампы накаливания, но в синих колпачках они светят намного приятнее, единственный минус. не очень мощный, слабее обычного, но гораздо интереснее) я еще остался с красным заклинанием)

А сколько там лампочек? 6?

Я положил свои диоды в инструмент панель, минусы:1. от зеленой доски зеленый свет вместо белого, поэтому там, где светятся диоды, освещение белое, а там, где идет отражение от платы, зеленый оттенок2. неравномерное освещение, прямо в центре диод яркий, вокруг. тусклыйплюсы:— экономия энергии (формальная)— что-то новоеЯ решил остаться с поворотом

Постскриптум ставлю обычные лампы накаливания, но в синих колпачках они светят намного приятнее, единственный минус. не очень мощный, слабее обычного, но гораздо интереснее) я еще остался с красным заклинанием)

нужно было убрать накипь

Я положил свои диоды в инструмент панель, минусы:1. от зеленой доски зеленый свет вместо белого, поэтому там, где светятся диоды, освещение белое, а там, где идет отражение от платы, зеленый оттенок2. неравномерное освещение, прямо в центре диод яркий, вокруг. тусклыйплюсы:— экономия энергии (формальная)— что-то новоеЯ решил остаться с поворотом

Постскриптум ставлю обычные лампы накаливания, но в синих колпачках они светят намного приятнее, единственный минус. не очень мощный, слабее обычного, но гораздо интереснее) я еще остался с красным заклинанием)

Вы можете указать красные коды подсветки, аккуратно и кнопки. Замена ламп подсветки панели приборов. И тогда я виновен в синем, но я хочу красный. Замена фары. Mitsubishi Lancer 9 (mitsubishi. Сейчас есть диоды, но что-то не айс. Думаю красный сток будет гудеть. Спасибо.

Я положил свои диоды в инструмент панель, минусы:1. от зеленой доски зеленый свет вместо белого, поэтому там, где светятся диоды, освещение белое, а там, где идет отражение от платы, зеленый оттенок2. неравномерное освещение, прямо в центре диод яркий, вокруг. тусклыйплюсы:— экономия энергии (формальная)— что-то новоеЯ решил остаться с поворотом

Постскриптум ставлю обычные лампы накаливания, но в синих колпачках они светят намного приятнее, единственный минус. не очень мощный, слабее обычного, но гораздо интереснее) я еще остался с красным заклинанием)

Скажите, где красные десны?

Красные ластики такого размера не продаются отдельно, покупают только лампы

Mitsubishi Lancer 2004, двигатель бензиновый 1.6 л., 98 л. с., передний привод, механическая коробка передач — поломка

Mitsubishi Lancer, 2005

Комментарии 27

Недавно была проблемка потуха приборка и передний и задний габариты с водительской стороны оказалось пред под капотом на 7.5 заменил и всё заработало проверь преды под капотом для начала ️

Пред сразу вышибает когда ставлю новый(

Ищи замыкание или к Автоэлектрикам тебе дорога ️

Посмотри разъём на регулятор подсветки приборов.это самое первое что бы я сделал

Вставлял-высовывал штекер тоже самое все(

Габаритные лампы проверь все. У меня месяц на зад тоже самое было…

Всмысле перегорел один габарит и все не работало?

Вытащи все габариты, передние и задние. Вставь предохранитель на 7.5 в ячейку под номером 21 который у тебя по любому перегорел и включи габариты, посмотри. Если салон засветился, то дело в габаритах. Я сделал так, методом исключения. Что бы не лопатить всю проводку

Габариты все рабочие втыкаю новый пред.его сразу вышибает как вкл.габариты (((

Как ты понял, что габариты все рабочие? Правая сторона не должна гореть. Я же говорю, вытащи все лампы габаритов передних и задних, положи в карман. Вставь предохранитель новый и включи свет. По инструкции работай)

Я так и делал, а проверял габариты на левой стороне)

Как ты понял, что габариты все рабочие? Правая сторона не должна гореть. Я же говорю, вытащи все лампы габаритов передних и задних, положи в карман. Вставь предохранитель новый и включи свет. По инструкции работай)

Или нужна вообще все и левые и правые лампы вытащить?

Да. Не поленись, вытащи все габаритные лампы. И передние и задние. 5 мин делов. И включи габариты без ламп. Если подсветка в салоне сагорится, значит они виноваты. Если на всех вытащенных габаритах освещение панели не заработало, причина значит в другом.По крайней мере у меня было так. Я вытащил все габариты и проверил. Свет подсветки кнопок загорелся. Потом поставил все новые габаритные лампы на всякий случай и радовался)

Сделал все так же как ты сказал, вставил пред на 20 потому что на 7,5 закончились и его выбило сразу, пока что собрал все обратно(

Это уже тяжелый случай… значит нужно ковырять почти каждую лампу подсветки. Посмотри прикуриватель. На кнопки подогрева ничего не разливал? Вспомни, что происходило до отключения подсветки…

Что именно в прикуривателе смотреть, а кнопки подогрева если тоже просто отключить и попробовать?нет ничего не проливал на кнопки

Габариты все рабочие втыкаю новый пред.его сразу вышибает как вкл.габариты (((

Mitsubishi Lancer 9 го поколения производился в 2001, 2002, 2003, 2004, 2005, 2006 и 2007 году. Наибольшую популярность получил седаны с бензиновыми двигателями объёмом 1,3 1,6 и 2,0 л и дизельные универсалы объёмом 1,8 л. В Японии известен под названием Lancer Cedia. В данной публикации мы покажем описание предохранителей и реле Митсубиси Лансер 9 со схемами блоков и фото-примерами исполнения. Отметим предохранитель прикуривателя.
