Двигатель змз 409.06

Ошибки водителей

Из-за вечного желания улучшить свой агрегат многие стараются чересчур сильно и в итоге просто убивают двигатель. Какие ошибки не стоит допускать, работая с силовым аппаратом серии 406? Двигатель, цена на который варьируется в пределах 100 тыс. рублей, лучше лишний раз не оптимизировать.

Не стоит прислушиваться к совету неопытных водителей, которые предлагают снизить массу маховика. Это приведет лишь к ненужным проблемам, а не к увеличению мощности. Завихрители воздуха – лишние. Слушать специалистов, которые предлагают установить их, не нужно. Если их использовать, то мощность пропорционально сократится. Скорость автомобиля не повышается при нагреве воздуха на впуске. Надежность двигателя упадет, если добавлять капельками воду во впускной тракт. Конструкторы, наоборот, стараются максимально отделить жидкость от топлива, ведь, попадая в него, она способствует началу коррозии. Некоторые рекомендуют ставить электронатяжитель, чтобы изменить технические характеристики двигателя. Однако он не только стоит огромных денег, но и полностью убивает силовой агрегат. И это еще далеко не все (но самые распространенные) ошибки, допускаемые водителями.

Недостатки карбюратора

Если сравнивать 406 двигатель (карбюратор) и его инжекторного родственника, то первый заметно проиграет по мощности и производительности. Все дело в карбюраторной системе питания. В этом случае горючее попадает в цилиндры не принудительным образом, а по мере того, как растут обороты. Именно поэтому в таких агрегатах меньшие характеристики мощности и разгона, нежели у их инжекторных аналогов. На таких ДВС питание поступает по принудительной схеме. При этом доза впрыска максимально точная. Она рассчитывается электроникой. И здесь топливо попадет непосредственно в цилиндры. Если максимально резко заставить открыться дроссельную заслонку, то смесь не станет бедней, как было бы с карбюратором. Это позволяет говорить о лучших динамических качествах.

Кроме этого, 406 двигатель (карбюратор), как считают водители и владельцы, — это экономичность. В этом случае очень трудно отрегулировать точную дозировку горючего. Многие всерьез уверены, что это практически невозможно. В различных режимах в агрегат будет подана различная смесь горючего и воздуха. Это поведет за собой снижение мощности и повышенный расход.

Однако, несмотря на все отрицательные качества, данный двигатель имеет и преимущества. Это надежность работы карбюратора. Максимум, что может с ним случиться, — засорение. Так, не составит никакого труда разобрать и прочистить жиклеры, где бы ни находился автомобиль.

История создания

Первые прототипы агрегата появились в 1982-84 гг. Это была плановая разработка НИИТ «АвтоПром». Советские инженеры при постройке 406-го взяли за основу спортивный «Сааб 900». Чуть позже иностранные работники немного переделали «Сааб», однако сходства есть.

В 1990-м году двигатель 406 был уже полностью сконструирован. Он наконец обрел свою окончательную форму. В 1992-м году на ЗМЗ запущен специальный цех, где производили малыми сериями новое семейство двигателей.

Первые опытные прототипы моторов данного семейства устанавливали на небольшие патрульные катера. Затем 406-й всерьез заинтересовал работников ГАЗ. В марте 1996 данными агрегатами стали комплектовать «Волги» и «Газели».

Это интересно: Нужно ли включать нейтраль на коробке робот

Регламент обслуживания ЗМЗ 406 2,3 л/100 л. с.

Согласно требованиям производителя, обслуживается двигатель ЗМЗ 406 в следующем порядке:

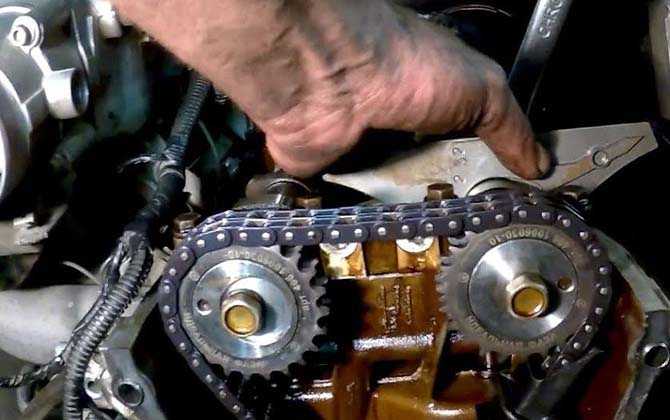

• осмотр цепи ГРМ через 30000 пробега, замена через 100000 км;
• замена масла и фильтра после 10000 км;
• замена ОЖ примерно раз в два года или 30000 пробега;
• подзарядка аккумулятора каждую осень, замена после 50000 км;
• свечи зажигания хватают на 60000 пробега;
• фильтр топливный приходит в негодность после 30000 км, воздушный – 20000 км;
• катушки зажигания выходят из строя после 50000 пробега.

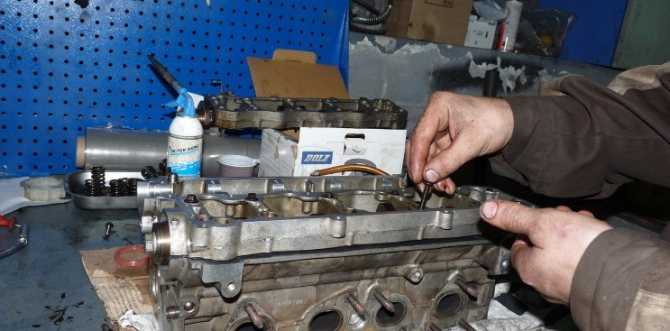

Ремонт ЗМЗ 406

Производитель рекомендует использовать для движков качественную смазку, чтобы исправно работали гидрокомпенсаторы и маслонасос. Изначально система охлаждения имеет слабые места – радиатор и термостат. Все навесное оборудование высокоресурсное, за исключением помпы, полимерный ротор которой служит около 30000 км. Из-за большого веса мотора своими руками произвести капремонт очень сложно в гараже без тельфера.

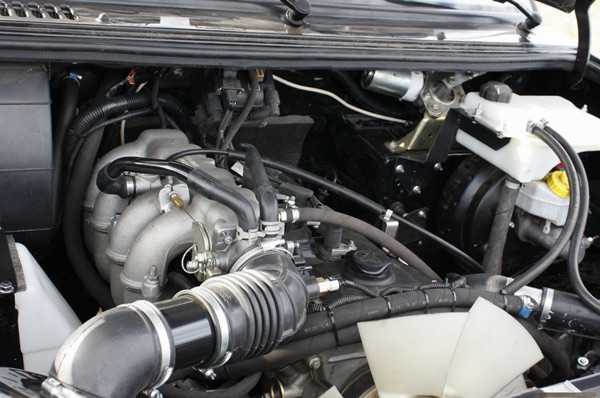

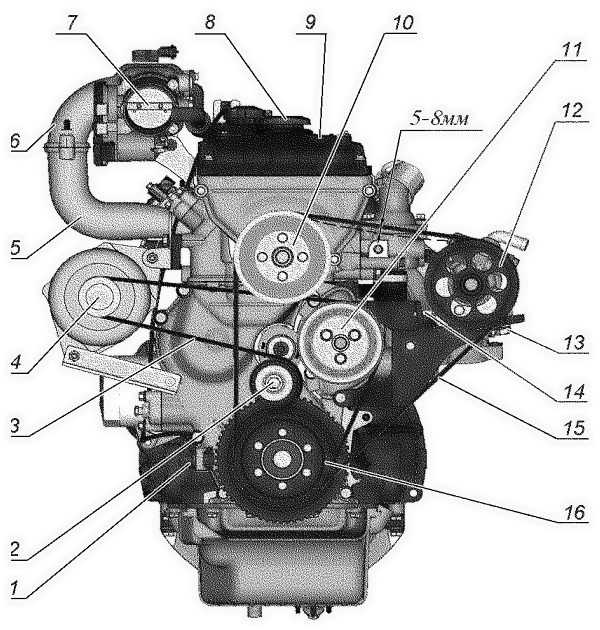

Двигатель ЗМЗ-409

Также отдельного внимания заслуживает двигатель ЗМЗ-409 «Газель». Нужно отметить, что данный ДВС разработан для легковых и грузопассажирских машин марки УАЗ. Однако его можно встретить на некоторых «Газелях». Выпуск был начат в 1996 году.

ЗМЗ-409 — 4-цилиндровый двигатель с объемом 2,693 литра и мощностью 94,1 кВт. Современная вариация ДВС соответствуют требованиям Евро-4. Расход топлива достигает 12 литров. При этом у ЗМЗ-409 блок цилиндров одинаковый с моделью ЗМЗ-405. Среди модификаций нужно выделить:

1. ЗМЗ-409.10 — отвечает нормам Евро-2 и имеет мощность 142,8 л.с.
2. ЗМЗ-4091 — выпускается в 2007 года, соответствует Евро-3 и имеет мощность 125 л.с.
3. ЗМЗ-40904 — мощность равна 142,8 л.с., крышка головки изготовлена из пластика, на раме есть форсунки двухпоточного распыления, присутствует датчик абсолютного давления.
4. ЗМЗ-40905 — аналогичен предыдущему, однако соответствуют Евро-4.

Двигатель надежный, простой в эксплуатации.

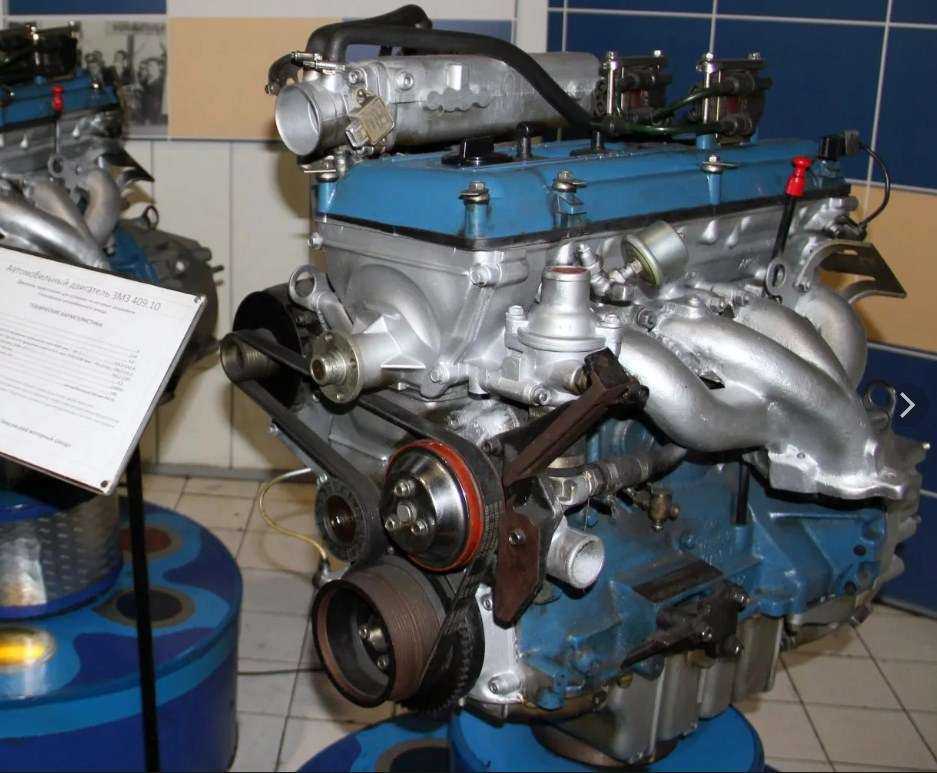

Основные проблемы 405 двигателя

За 20 лет существования двигателя ЗМЗ 405 его слабые места стали хорошо известны. Критические поломки случаются редко, и обычно связаны с качеством обслуживания. Хотя существуют и конструктивные недостатки в отдельных модификациях.

В ЗМЗ 405 класса Евро-2 конструкторы попытались улучшить отвод тепла от стенок цилиндров. Для этого между цилиндрами сделали несквозные прорези шириной 2 мм, которые снизили жёсткость верхней части блока. Частая проблема — продавливание и пригорание прокладки, которую приходится менять каждые 30 — 50 тыс. км.

Для устранения слабого места завод изменил процесс литья и внёс несколько доработок. Теперь вместо прорезей появились протоки, прокладку поменяли на двухслойную стальную, поставили удлинённые болты крепления головки М14х1,5. Новый крепёж снизил напряжённость работы поршневых колец от усилия затяжки.

Среди других неисправностей ЗМЗ 405 встречаются:

• заклинивание цепи ГРМ. Причина может скрываться в износе подшипника звездочки, заклинивании распредвалов или повреждении цепи. По регламенту менять цепь ГРМ необходимо каждые 100 000 км;
• повышенные холостые обороты. В первую очередь проверяют дроссель, ДМРВ и датчик положения педали. Чистят или меняют негерметичные форсунки;
• повышенный аппетит к маслу. Смазка может уходить через изношенные сальники и прокладки. Угар масла происходит при излишках смазки в картере, износе поршневых колец, разрушении масло отражательных колпачков или повреждении цилиндров;
• появление стуков может указывать на износ вкладышей, шатунно-поршневой группы, гидротолкателей, подшипников. Если шум в передней части двигателя усиливается при средних оборотах, проверяют цепь ГРМ на растяжение;
• перегрев. Проверяют уровень охлаждающей жидкости, исправность термостата, целостность прокладки ГБЦ. Перегрев мотора может быть связан с износом крыльчатки или проворачиванием ступицы водяного насоса.

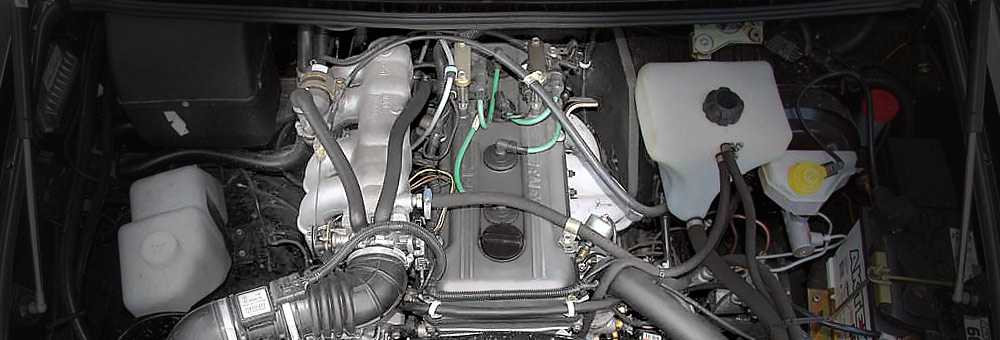

Двигатель ГАЗ ЗМЗ 406 2,3 л/100 л. с

Разрабатывался двигатель ЗМЗ 406 на замену мотору 402 одновременно с проектированием автомобиля ГАЗ-3105 для правительства. Однако комплектовались им эти новые Волги лишь последней партии, которые нужно было срочно реализовать в связи со снятием машин с производства.

За основу были взяты ЗМЗ 402 (комплектация) и движок серии H производителя SAAB (конструктивные решения). В результате при том же объеме 2,3 л силовой привод обеспечивал 177 Нм крутящего момента вместо 210 Нм прототипа и 100 л. с. мощности вместо ожидаемых 150 л.с., как у шведского ДВС. Инжекторная система, которой позже заменили карбюратор, смогла немного исправить положение – 201 Нм и 145 л. с., соответственно.

Карбюраторная версия ЗМЗ 4061.10

Технические характеристики ЗМЗ 406 2,3 л/100 л. с

Впервые в двигателе производителя ЗМЗ были использованы несколько передовых для того времени технических решений:

• два впускных и два выпускных клапана на цилиндр;
• электронные системы зажигания и впрыска;
• схема газораспределительного механизма DOCH с двумя верхними распредвалами;
• гидротолкатели вместо регулировки теплового зазора клапанов прокладками.

После внесенных изменений технические характеристики ЗМЗ 406 соответствуют приведенным в таблице значениям:

Система зажигания

На двигателях ЗМЗ-406 зажигание осуществляется путем воспламенения топливной смеси с помощью микропроцессорной системы. Для всех рабочих режимов двигателя электроника устанавливает необходимый угол опережения воспламенения. Также она выполняет функцию регулировки рабочего процесса экономайзера принудительного холостого хода. За счет работы этой системы двигатель отличается своими высокими экономическими показателями, ведется контроль нормы токсичности отработанных газов, исключается момент детонации и повышается мощность силового узла. В среднем автомобиль «ГАЗель» расходует порядка 8-10 литров бензина на 100 километров пути при средних нагрузках. Однако если перевести его на пропан или метан, «аппетит» машины возрастает почти в два раза.

Сходство и различия ЗМЗ 405 и 406

Новый мотор 405 модели создавался по образцу уже известного 406 двигателя. Два силовых агрегата очень похожи друг на друга, но имеют ряд характерных отличий. Основная разница между моторами, состоит в более современном и качественном исполнении 405 модели. Система питания ЗМЗ 405 только инжекторная, что говорит о более современном исполнении.

Четыреста шестая модель, имеет как карбюраторные модификации, так и инжекторную модель — ЗМЗ 4062.10. Отличие инжекторного двигателя от карбюраторных моделей значительное, при одном объёме 406 движка 2.3 литра, разница по мощности составляет 45 л., сил. Преимущество инжекторный системы питания бесспорно. Поэтому при проектировании ЗМЗ 405, от карбюраторной системы питания, решили отказаться полностью.

Новая версия 405 двигателя отличается от предыдущей модели увеличенным объёмом цилиндров. Объём 406 модели 2286 куб., сантиметров, а объём нового мотора 2464 куб., сантиметра. Данное увеличение объёма стало возможно, за счёт большего диаметра цилиндров у 405 модели, 92 против 95.5 мм. При одинаковых оборотах 5200 в мин., мощность у моторов разная. У нового 405 движка она 152 л., силы, а у прототипа 145 л., сил. Следовательно, новый двигатель мощнее на 7 л., сил.

ЗМЗ 405 обеспечен трёхкомпонентным нейтрализатором выхлопных газов. Благодаря чему, автомобиль с таким двигателем, соответствует европейским экологическим требованиям по очистке выхлопных газов Евро 2.

Отличия в блоке цилиндров

Кроме этого, силовые агрегаты отличаются конструкцией БЦ. Блок 405 модели отличается поперечными двух миллиметровыми прорезями между соседними цилиндрами. Выполнено это было, для лучшего отвода тепла от стен цилиндров. В реальности, такая особенность конструкции грозит уменьшением прочности верхней части БЦ. Известны случаи, когда при креплении ГБЦ, затяжка болтов приводила к деформации стенок цилиндров.

После масштабной модификации 2008 года на модели 405 двигателя, соответствующего требованиям Евро 3, ненужная особенность конструкции была устранена. В результате модернизаций и доработок получился двигатель с хорошей динамикой разгона и отличной эластичностью. Сюда можно добавить экономичность и простоту запуска двигателя в любое время года. Именно за эти качества ЗМЗ 405 стал популярным среди любителей автомобилей концерна ГАЗ.

Особенности конструкции 406 двигателя производства ЗМЗ

Прототип двигателя ЗМЗ 406 впервые появился в девяносто третьем году. Выпускаться как полноценный силовой агрегат начал в 1997. Диаметр цилиндра его равнялся 92 мм, а степень сжатия доходила до 9,3.

Вначале выпускался как 406 двигатель с карбюратором. Затем появились модернизированные инжекторные версии. В этот момент в цилиндровых двигателях в России были впервые установлены четыре установлены четыре клапана на один цилиндр.

Устройство двигателя ЗМЗ состоит из чугунного блока цилиндров и алюминиевой головки блока цилиндров. В этом типе рядных двигателей с количеством клапанов в одном цилиндре была применена электронная система управления впрыском. ГРМ ЗМЗ имел две цепи. Устанавливались на силовой агрегат внутреннего сгорания два распределительных вала.

Вылитый из чугуна блок цилиндров позволил отказаться от сменных гильз. Жесткость движка увеличилась. А два распределительных вала устанавливались в верхней части силового агрегата.

Головка блока цилиндров имеет в себе шестнадцать клапанов и четыре цилиндра. Подобное устройство позволяет полностью уходить отработанным газам в выпускной коллектор и обогащает топливную смесь кислородом.

На этом моторе был использован гидронатяжитель цепи. Было применено короткоходовое перемещение поршня. Это способствовало лучшему наполнению. Система охлаждения имела такое же устройство, как и на других отечественных моторах этой серии. Ее не изменяли.

Высокий крутящий момент достигается за счет ускоренного вращения привода распредвала с двойной цепью. Карбюраторные моторы от ЗМЗ 406 устанавливаются на коммерческие автомобили. А инжекторные двигателя этой серии можно видеть и на микроавтобусах.

Система зажигания имеет микропроцессорный вид. Она полностью зависит от показаний датчиков мотора. В разное время и на различные версии мотора устанавливались разные блоки управления. К таким ЭБУ относятся:

• МИКАС 5,4;
• МИКАС 7,1.

Закончилось производство ЗМЗ 402 в 2008 году.

Давайте поглядим, чем отличаются инжекторные и карбюраторные версии ЗМЗ 406.

Особенности маркировки ДВС ЗМЗ-409

Все силовые агрегаты, устанавливаемые на легковые автомобили имеют специальную маркировку, закодированную информацию о двигателе — VIN код. Зная порядок маркировки и значение символов можно узнать всю информацию об автомобиле, начиная от года выпуска до комплектации любой модели и марки автомобильного двигателя.

Маркировка силового устройства, идентификационного кода ВИН наносится на площадку, расположенную с обратной поверхности БЦ. Она находится над бобышками, предназначенными для крепления левой, передней опоры ДВС.

Между частями обозначения, имеющими конкретное назначение, ставится знак звёздочка, разделяющая составные части идентификационного кода. Над обозначением номера мотора, указывается номер БЦ. Надпись выполняется ударным методом или самоклеящейся наклейкой. На крышку клапанов, наносится самоклеящаяся наклейка с перечислением комплектации двигателя.

Точная формула кодировки:

• первая составляющая часть имеет шесть символов, в ней кодируется модель ДВС, в ней указывается пять цифр и обязательно ноль, в начале и конце звёздочки;
• следующая составная часть имеет восемь символов, в которых закодирована маркировка ДВС, между всеми составными частями наносится звёздочка;
• далее идёт латинская буква, означающая год выпуска, так например буква D обозначает 2013 год выпуска, а K — 2021 год;
• следующая часть кода, означает завод на котором изготавливался двигатель;
• дальше порядковый номер мотора;

В конце маркировки стоит звёздочка, документацию обозначений составных частей можно найти в интернете, на специальных сайтах.

Какой объем масла в двигателе змз 406

ЗМЗ-406 — линейка рядных 4-цилиндровых 16-клапанных бензиновых автомобильных двигателей внутреннего сгорания производства ОАО «Заволжский моторный завод». Двигатель ЗМЗ-406 первоначально проектировался для установки на перспективную модель ГАЗ-3105. Первые прототипы двигателя появились в 1993 году, начало мелкосерийной сборки в 1996 году, выход на главный конвейер в 1997 году.

Двигатель изначально создавался под современные системы питания и зажигания, управляемые микропроцессором; карбюраторные варианты появились позже (инжекторная версия — ЗМЗ-4062.10, карбюраторные — ЗМЗ-4061.10 и 4063.10). Впервые в российском двигателестроении в конструкции ЗМЗ-406 были применены: 4 клапана на цилиндр, гидротолкатели, 2-ступенчатый цепной привод 2 распредвалов, электронная система управления впрыском топлива и зажиганием.

Технические характеристики

90

* — для двигателя ЗМЗ 4061.10 ** — для двигателя ЗМЗ 4063.10

Распространенные неисправности и эксплуатация

Карбюраторный 406-й мотор менее экономичен из-за невозможности точной регулировки подачи бензина. Более точно отрегулировать количество топлива практически невозможно, что отражается на показателях мощности и расхода горючего.

Инжектор заметно превосходит карбюраторный аналог по надежности, экономичности и мощности. Одним из основных положительных качеств инжекторов можно отметить отсутствие необходимости производить обязательные регулировки мотора. Система питания здесь не подвержена засорению, жиклеры отсутствуют, топливо в точном количестве поступает непосредственно в цилиндры.

Двигатели модели ЗМЗ-4061.10 и 4063.10 (вид слева): 1 — сливная пробка; 2 — масляный картер; 3 — выпускной коллектор; 4 — кронштейн опоры двигателя; 5 — кран слива охлаждающей жидкости; 6 — водяной насос; 7 — датчик аварийной температуры охлаждающей жидкости; 8 — датчик указателя температуры охлаждающей жидкости; 9 — датчик температурного состояния двигателя; 10 — корпус термостата; 11 — датчик аварийного давления масла; 12 — датчик указателя давления масла; 13 — указатель (щуп) уровня масла; 14 — катушка зажигания. Двигатели модели ЗМЗ-4061.10 и 4063.10 (вид справа): 1 — диск синхронизации; 2 — датчик синхронизации; 3 — масляный фильтр; 4 — стартер; 5 — датчик детонации; 6 — трубка слива охлаждающей жидкости из отопителя; 7 — впускная труба; 8 — гидронатяжитель цепи; 9 — генератор; 10 — ремень генератора; 11 — шкив водяного насоса; 12 — натяжной ролик; 13 — бензонасос. Поперечный разрез ЗМЗ-4061.10 и 4063.10: 1 — масляный картер; 2 — приемник масляного насоса; 3 — масляный насос; 4 — привод масляного насоса; 5 — шестерня промежуточного вала; 6 — блок цилиндров; 7 — впускная труба; 8 — патрубки вентиляции; 9 — распределительный вал впускных клапанов; 10 — впускной клапан; 11 — крышка клапанов; 12 — распределительный вал выпускных клапанов; 13 — указатель (щуп) уровня масла; 14 — гидротолкатель клапана; 15 — наружная пружина клапана; 16 — направляющая втулка клапана; 17 — выпускной клапан; 18 — головка блока цилиндров; 19 — выпускной коллектор; 20 — поршень; 21 — поршневой палец; 22 — шатун; 23 — коленчатый вал; 24 — крышка шатуна; 25 — крышка коренного подшипника; 26 — сливная пробка; 27 — корпус толкателя; 28 — направляющая втулка; 29 — корпус компенсатора; 30 — стопорное кольцо; 31 — поршень компенсатора; 32 — шариковый клапан; 33 — пружина шарикового клапана; 34 — корпус шарикового клапана; 35 — разжимная пружина.

>1.4 Технические жидкости и заправочные объемы. Заправочные емкости газ 3302

Модификации ДВС 3M3-406

• 3M3-4062.10 – инжекторный мотор под бензин АИ-92. Обладает степенью сжатия – 9,3. Мощность – 150 л.с. Для легковых автомобилей и микроавтобусов ГАЗ 31054 комплектации Люкс; ГАЗ 3102 (1996 – 2008 гг).
• 3M3-40621.10 – модификация двигателя 3M3-4062.10, соответствующая экологическому стандарту «Евро-2».
• 3M3-4063.10 – карбюраторный вариант мотора, предназначенный для установки на лёгкие коммерческие грузовики и микроавтобусы ГАЗ 3302, 33023, 2705, 3221, 32213, 322132, 32214, СемАР 3234, Рута, Богдан и Дельфин. Снижена до 8 степень сжатия под бензин А-76. Мощность – 110 л.с.
• 3M3-4061.10 – карбюраторный двигатель для лёгкого коммерческого транспорта ГАЗ 3302, 33023, 2705, 3221. Снижена до 8 степень сжатия под бензин А-76. Мощность — 100 л.с.

Электронная система зажигания

Полностью российская разработка электронной начинки в настоящее время практически унифицирована и может устанавливаться различная версия этого электронного блока. Следует отметить, что программное обеспечение должно быть заложено учитывая технические характеристики конкретного двигателя.

Газель с двигателем 4061.10 была рассчитана на эксплуатацию на 76 бензине и 406 двигатель имел пониженную степень сжатия, соответственно, требовались прошивки, обеспечивавшие стабильную работу двигателя на этом топливе.

Электронные блоки зажигания для силовых агрегатов не взаимозаменяемые с другими сериями моторов. Т.е. блок для 405 не подойдет для установки на газель, оборудованную 406 движком.

Описание

Серийный выпуск моторов ЗМЗ-523 был налажен после развала Советского Союза. Мотор представляет собой усовершенствованную модель устаревшего силового агрегата 511 серии.

Характеристики ЗМЗ-523 специалисты определяют как повышенные. В ходе проектировочных работ по последней версии усиленного карбюраторного двигателя конструкторами были учтены все имеющиеся недоработки от предыдущих выпусков. ЗМЗ-523 оснащен восьмицилиндровым мотором V-образной конфигурации, идентичными блочными головками и высокотурбулентными камерами сгорания. Моторы данной серии комплектуются винтовыми впускными клапанами.

Устройство карбюратора К-151

В топливной системе карбюратор модели К-151 выполняет функцию приготовления топливовоздушной смеси в составе, необходимом для работы автомобильного двигателя при различных нагрузках – на холостом ходу, на средних или максимальных оборотах. Этот узел применяется на легковых автомобилях «Волга», ИЖ, на коммерческих автомашинах «Газель», «Соболь», внедорожниках УАЗ. Существуют различные модификации «сто пятьдесят первого», и в зависимости от его модели в названии в конце добавляется буква, например, карбюратором К-151С комплектуются машины ГАЗ-3102/31029, ГАЗ-3302 «Газель». Также в зависимости от модели К-151 жиклеры могут устанавливаться разного сечения – многое зависит от характеристик и объема двигателя.

Карбюратор 151-й серии состоит из следующих систем и элементов:

• основного корпуса (средней части) с поплавковой камерой;
• корпуса дроссельных заслонок – поворачиваются заслонки за счет привода, связанного с педалью акселератора (газа);
• верхней крышки поплавковой камеры – в ней находится запорный механизм, не позволяющий камере переполняться бензином, а также воздушная заслонка, необходимая для запуска холодного двигателя и его прогрева;
• главной дозирующей системы – является основной в приготовлении топливовоздушной смеси (ТВС), состоит из каналов определенного сечения, двух топливных и двух воздушных жиклеров;
• системы холостого хода, которая необходима для стабильной работы ДВС на холостых оборотах – в ее состав входит обводной канал, регулировочные винты (качества и количества ТВС), жиклеры (топливный и воздушный), клапан экономайзера с мембранным механизмом;
• насоса-ускорителя – он позволяет автомобилю ехать без провалов при резком ускорении, состоит из дополнительных каналов в основном корпусе, шарикового клапана, мембранного механизма и распылителя топлива;
• эконостата – система предназначена для обогащения ТВС на больших оборотах мотора, представляет собой дополнительные каналы, через которые под воздействием большого разрежения при открытых дроссельных заслонках во впускной коллектор поступает дополнительная порция топлива;
• переходной системы – он нужна для плавного увеличения оборотов в момент начала открытия дроссельной заслонки во вторичной камере, состоит из топливного и воздушного жиклеров.

Карбюратор К-151 состоит из двух камер, дроссельные заслонки в нем открываются последовательно, на входе в штуцере установлен фильтр – защитная сетка. Узел также оснащен обратным топливопроводом, по которому излишки бензина сбрасываются назад в бензобак, также «обратка» не позволяет создавать избыточное давление топлива. Само по себе устройство карбюратора К-151 достаточно сложное, и чтобы отремонтировать и настроить узел, нужен опыт, строгое соблюдение инструкции по ремонту.
