Замена цепи грм на прадо 120 4 литра своими руками

С какими проблемами могут столкнуться владельцы Toyota с мотором 1KD-FTV

Надежность силовых агрегатов Toyota всегда считалась одним из достоинств марки. При этом типовые недостатки есть практически у каждой модели. Для моторов с индексом 1KD-FTV, изготовленных в соответствии со стандартом Евро-4, проблема может появляться в виде растрескивания поршней.

Для силовых агрегатов Toyota 3.0 D-4D, выпущенных с 2000 по 2003 год (маркировка 30020-30060), такая проблема неактуальна. При интенсивной эксплуатации поршни полностью отрабатывают ресурс. После модернизации, прошедшей в конце 2003 года, случаи растрескивания поршней стали встречаться. В группу риска попали моторы 1KD-FTV мощностью до 172 лошадиных сил и крутящим моментом 410 Нм.

На силовых агрегатах данной марки с 2004 года устанавливались модифицированные поршни с измененной формой камеры сгорания. Для моторов с индексом 30090, изготовленных до августа 2006 года проблема растрескивания встречается не часто. Силовые агрегаты 30150, производимые до июня 2009 года, являются наиболее подверженными данной проблеме.

Автоконцерн, после выявления дефекта, предпринял меры по доработке двигателей 1KD-FTV. В конце 2010 года на автомобили Toyota стандарта Евро-5 стали устанавливать моторы с модифицированной поршневой группой. Владельцы техники с силовыми агрегатами 13101-30170 не сообщали производителю о подобной проблеме. Параллельно на проблемных двигателях меняли поршни на детали с индексом0.

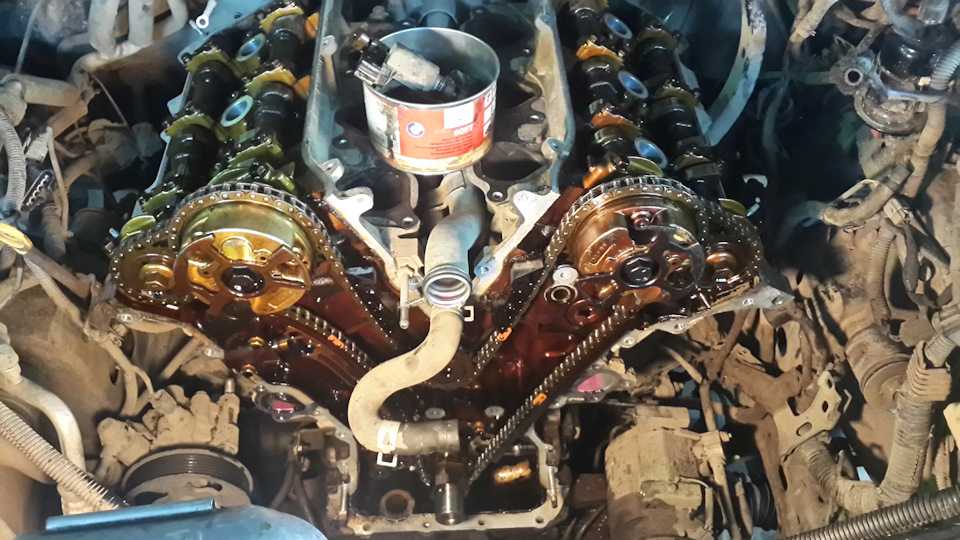

Модель мотора 2GR-FSE

Модель движка 2GR-FSE с электронной системой впрыска топлива D-4S, применена на автомобилях Лексус: IS, GS 350, Тойота: Марк X и Краун. Особенность системы в сочетании впрыска топлива от обычных форсунок в головках в каждый цилиндр и распределенного впрыска топлива во впускной коллектор. С применением D-4S снизилась вероятность детонации, и увеличилась производительность.

Обычно, в подобных по конструкции двигателях с распределенным впрыском применяют доработанные форсунки и поршни, чтобы улучшить поточность воздуха в цилиндрах, но не в моторе 2GR-FSE. Система обеспечивает получение оптимально приготовленной смеси бензина с воздухом на малых оборотах при повышенном нагружении двигателя, в то же время, при работе на высоко оборотистых режимах производительность двигателя снижается. У 2GR-FSE, порт впрыска обеспечивает приготовление оптимальной топливной смеси со стандартной конструкцией поршней, и получил на выходе увеличенную удельную мощность и эффективность без применения наддува. Вместе с тем было достигнуто улучшение экологичности. Вес мотора 174 кг.

Когда требуется замена натяжителя

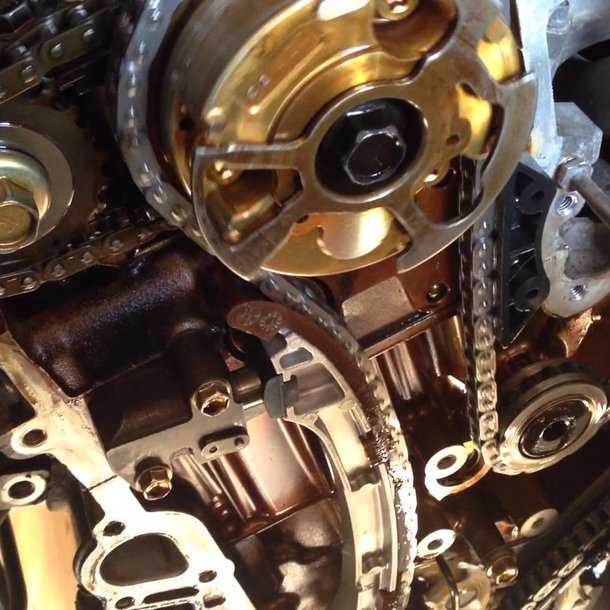

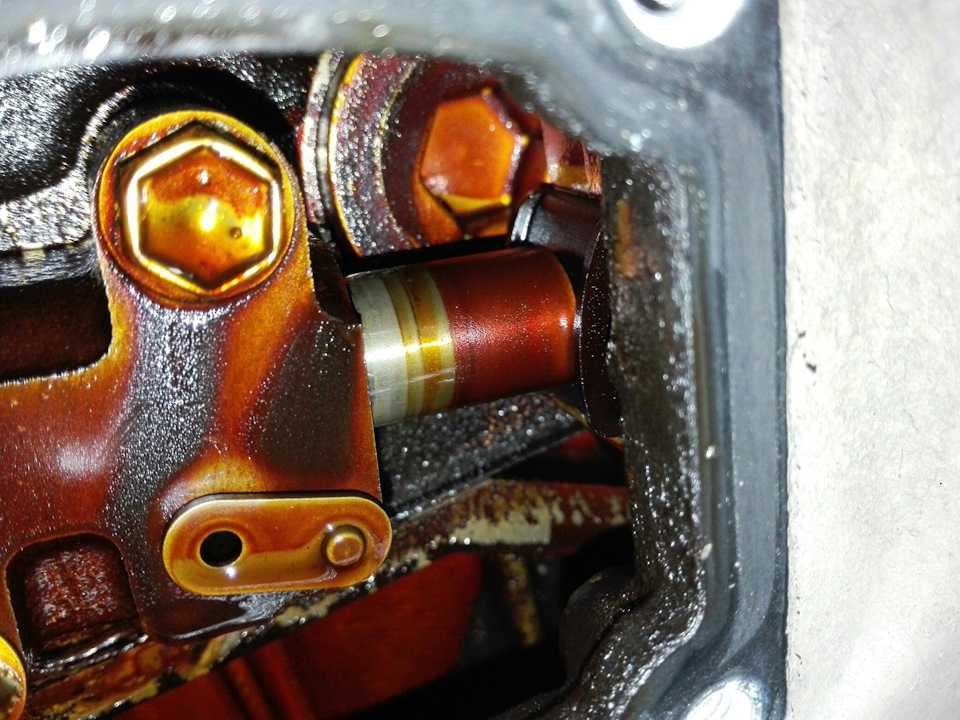

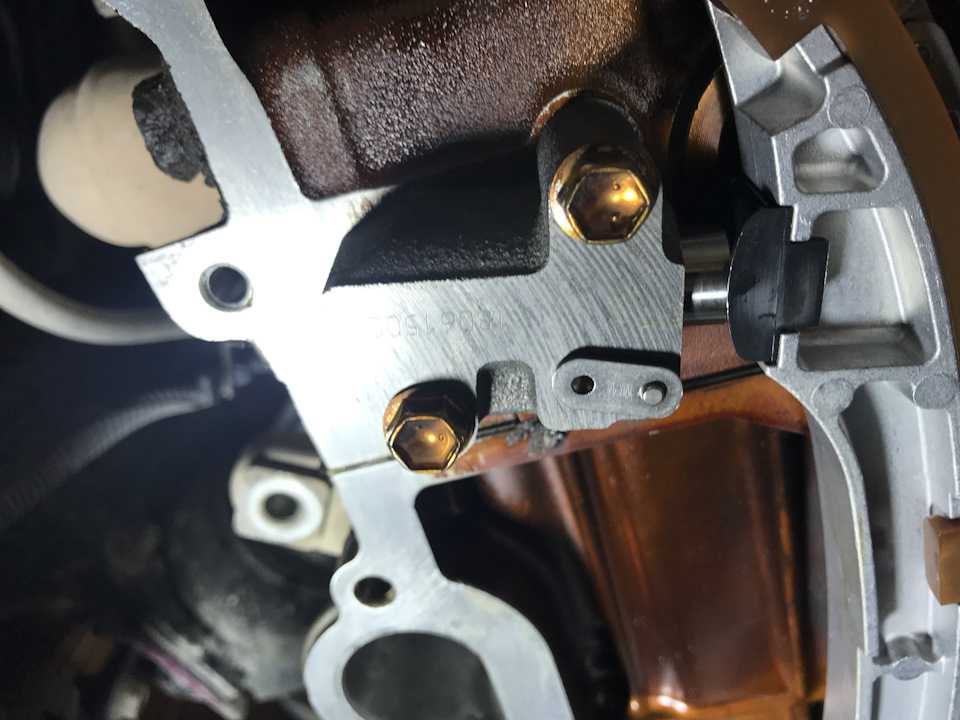

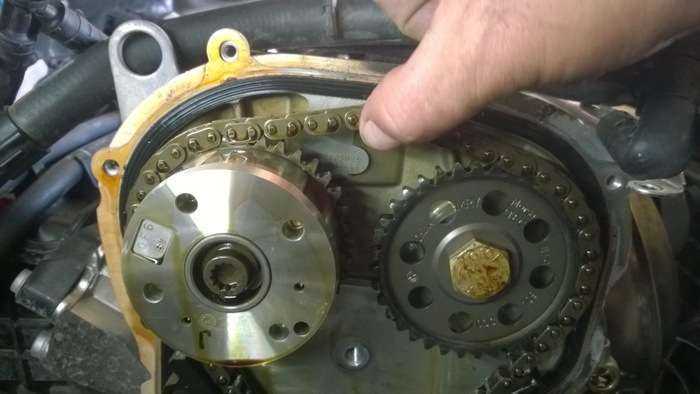

Натяжитель цепи ГРМ — вспомогательный компонент газораспределительного механизма. Он обеспечивает нужную степень натяжения по всей длине и не зависит от внешних факторов: температуры, нагрузки на авто и износа.

Цепной привод надежен и устойчив к экстремальным условиям езды. Единственное, чему подвержена деталь, — износу из-за расширения под воздействием высокой температуры. С течением времени она вытягивается и уже не способна функционировать нормально. Появляется нехарактерный шум, вибрация, звенья соскакивают со звездочек, что приводит к разрушению отдельных механизмов двигателя. Возникновение таких проблем предотвращает натяжитель. Его функции:

поддержание натяжения цепи на нужном уровне;
демпфирование колебаний звеньев.

Такая деталь исключает необходимость ручной калибровки натяжения цепи. Помимо этого, натяжитель — узел, который снимает дополнительную нагрузку с других деталей, таким образом сокращая износ. В случае неисправности этой детали вероятно возникновение серьезных проблем, которые потребуют длительного ремонта и финансовых вложений.

Нужна замена натяжителя 1GR на прадо 120 вместе с самой цепью.

2.3. Замена ремня привода генератора

ОБЩИЕ СВЕДЕНИЯ

Детали привода генератора (автомобиль без кондиционера)

1 – болт крепления шкива коленчатого вала;
2 – шкив с гасителем крутильных колебаний;
3 – болт крепления натяжного устройства;
4 – натяжное устройство;
5 – кронштейн генератора;

6, 8 – болты крепления кронштейна;
7 – кронштейн нижнего воздуховода;
9 – генератор;
10 – болт крепления генератора;
11 – ремень привода генератора

Детали привода генератора (автомобиль с кондиционером)

1 – болт крепления шкива коленчатого вала;
2 – шкив с гасителем крутильных колебаний;
3 – болт крепления генератора;
4 – генератор;
5 – натяжное устройство;
6 – кронштейн генератора;
7 – болт крепления натяжного устройства;

8, 10 – болты крепления кронштейна;

9 – кронштейн нижнего воздуховода;
11 – болт крепления компрессора;
12 – компрессор кондиционера;
13 – установочные втулки компрессора;
14 – ремень привода генера

Моторный отсек

1, 4 – хомуты;
2 – шланг обратного слива топлива;
3 – шланг подачи топлива;
5 – шланг подвода охлаждающей жидкости;
6 – верхний воздуховод наддува;
7 – расширительный бачок;
8 – шланг

Грязезащитный щиток двигателя

Винты крепления щитка показанны стрелками.

Нижний воздуховод наддува

1 – воздуховод;
2 – шланг;
3 – болт;
4 – хомут

Предупреждение

Если ремень снимают не
для замены, то перед снятием, пометьте направление его вращения, так как при
изменении направления вращения ремень будет быстро изнашиваться.

ПОРЯДОК ВЫПОЛНЕНИЯ

Модели без кондиционера
1. Снимите верхний кожух двигателя (см. подраздел 2.1).
2. У двигателей с наддувом снимите хомуты 4 и верхний воздуховод 6 со шлангом 8 из моторного отсека (см. рис. Моторный отсек).
	3. Ключом 1 поверните по часовой стрелке натяжной ролик 6, чтобы ослабить натяжение ремня. Удерживая ролик, снимите ремень (2 – натяжное устройство; 3 – шкив генератора; 4 – ремень привода генератора; 5 – шкив коленчатого вала).
4. Проверьте затяжку болтов крепления генератора и натяжного устройства. Проверьте легкость вращения натяжного ролика 6 и шкива 3 генератора, они должны вращаться легко, без заеданий.
5. Удерживая натяжное устройство 2, наденьте новый ремень 4 на шкивы коленчатого вала 5 и генератора 3 и отпустите натяжное устройство. Натяжное устройство автоматически натянет ремень.
6. Пустите двигатель и проверьте работу ремня.
Модели с кондиционером
7. Снимите грязезащитный щиток двигателя, отвернув винты его крепления, показанные стрелками на рисунке (см. рис. Грязезащитный щиток двигателя).
8. Отверните болт 3, снимите хомуты 4 и затем нижний воздуховод 1 со шлангом 2 (см. рис. Нижний воздуховод наддува).
	9. Ключом, как показано на рисунке, поверните по часовой стрелке натяжной ролик, чтобы ослабить натяжение ремня. Удерживая ролик, снимите ремень.
10. Проверьте затяжку болтов крепления генератора, компрессора кондиционера и натяжного устройства. Проверьте легкость вращения натяжного ролика и шкивов генератора и компрессора, они должны вращаться легко, без заеданий.
11. Удерживая натяжной ролик, наденьте новый ремень на шкивы коленчатого вала, генератора и компрессора, затем отпустите ролик. Натяжное устройство автоматически натянет ремень.
12. Пустите двигатель и проверьте работу ремня.

Прочие неисправности моторов 1KD-FTV

Кроме появления трещин поршней, моторы 3.0 D-4D имеют и другие недостатки. Одной из характерных неисправностей считается прогорание уплотнительных колец, выполненных из меди и установленных на топливных форсунках

Владельцы обращают внимание на такой дефект при появлении белого дыма в момент запуска мотора. Одновременно двигатель начинает работать с грохотом и шумом

Прогоревшие шайбы не обеспечивают герметичность системы, масло поступает в камеры сгорания при остановленном двигателе. Также смазка может попадать в клапаны форсунок и пространство под клапанной крышкой.

Качество дизельного топлива сказывается на работоспособности форсунок Delphi, установленных в моторах 1KD-FTV. При постоянном использовании горючей смеси, не соответствующей стандартам, форсунки выходят из строя на пробеге от 100 до 120 тысяч километров.

Еще одним дефектом моторов, изготовленных до 2010 года, является периодическая индикация о критическом уровне масла. Ошибка Р0524 является программной. Ремонт силового агрегата не требуется. Для устранения дефекта необходимо перепрошить блок управления. Для этого требуется предоставить автомобиль в сервисный центр.

Кроме указанных, у силовых агрегатов 1KD-FTV есть еще несколько небольших недостатков. Надежность и долговечность клапана EGR не вызывает нареканий, но для его эффективной работы необходимо периодически чистить интеркулер и впускной коллектор. Такая процедура проводится каждые 60 тысяч километров пробега. При большом количестве масла и гуталина на клапане, желательно проверить работоспособность топливной системы и компрессора.

При соблюдении графика технического обслуживания, правильном уходе, силовой агрегат Toyota 3.0 D-4D способен отработать без ремонтов 400 тысяч километров и более. По сравнению с предыдущими версиями, силовой агрегат обладает большей мощностью и экономичностью.

Выбрать и купить дизельный мотор Toyota и навесное оборудование вы можете в нашем каталоге.

Источник

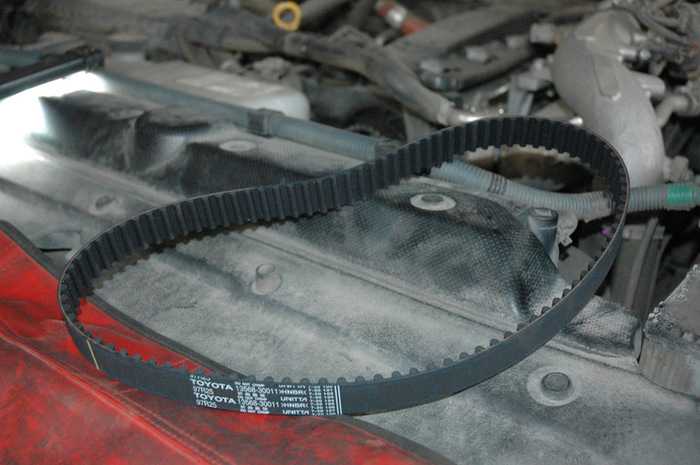

Симптомы, которые показывают, что нужно заменить ремень ГРМ

Резиновое полотно газораспределительного механизма обеспечивает синхронизированную работу распредвала, коленвала, клапанов и поршней. Автодеталь не подвержена коррозии, но со временем она изнашивается и может стать причиной сложной поломки.

Надежность ремня ГРМ в Тойоте Прадо 120 определяют таким образом:

Визуально проверяют степень провисания. Для этого снимают защитный кожух, прокручивают коленвал и обследуют полотно по всей длине.
Просматривают на наличие дефектов. Надрывы, трещины, отслоения и углубления обязательно станут большой проблемой при сильной нагрузке на двигатель.
Следы масла или антифриза на поверхности снижают функциональность газораспределительного механизма.
Сравнивают пробег автомобиля и срок эксплуатации детали согласно техпаспорту.

Владелец Тойоты Прадо может также определить повреждение механизма ГРМ по таким косвенным причинам, как:

мотор без причины глохнет;
выхлопной газ почернел;
раздаются посторонние звуки и ощущается нехарактерная вибрация из-под капота;
машина заводится с трудом, рывками и потерей мощности;

О двигателе 1KZ TE TOYOTA

Характеристики двигателя

Значение	Показатель
Объем двигателя, куб.см	2982
Максимальная мощность, л.с.	125 — 145
Максимальный крутящий момент, Нм (кгм) при об./мин.	289 (29) / 2000 295 (30) / 2400 295 (30) / 2900 332 (34) / 2000 334 (34) / 2000343 (35) / 2000
Используемое топливо	Дизельное топливо
Расход топлива, л/100 км	5.9 — 13.2
Тип двигателя	рядный, 4-цилиндровый, жидкостное охлаждение, SOHC
Доп. информация о двигателе	распределенный впрыск топлива, OHC
Максимальная мощность, л.с. (кВт) при об./мин.	125 (92) / 3600 130 (96) / 3600 140 (103) / 3600 145 (107) / 3600
Степень сжатия	21.2
Диаметр цилиндра, мм	69 — 96
Ход поршня, мм	103
Нагнетатель	Турбина
Механизм изменения объёма цилиндров	нет
Привод клапанов	SOHC
Количество клапанов на цилиндр	2
Система старт-стоп	нет

Добрый день Вам дорогие друзья ! Сегодня речь пойдет о знаменитом и легендарном двигателе, турбо-дизеле как 1KZ-TE, который собирался на заводах корпорации TOYOTA , в период с 1993 по 2006 года. Блок двигателя 1KZ-TE четырех цилиндровый, с объемом 3982 куб. см. и мощностью 130 — 145 л.с. был изготовлен из чугуна и оборудован двумя балансирными валами. Внутри движка, был установлен коленчатый вал с поршневым ходом 103 мм, диаметр поршней составил 96 мм.

Электронный блок управления турбо-дизеля 1KZ-TE, получает информацию от многочисленных, встроенных датчиков, контролирующих положение дроссельной заслонки, рулевого управления, кондицию впускной температуры, впускного давления и прочее, мгновенно реагирующий, добиваясь оптимальных параметров работы двигателя.

«Умные» датчики так же анализируют условия окружающей среды:

уровень влажности;

атмосферное давление;

температуру воздуха.

Диаметр впускных клапанов составляет 42,5 мм, выпускных — 37 мм, толщина стержня клапана составляет — 8 мм, которые требуют постоянной регулировки после каждых пройденных 40 000 км.

Обрабатывая полученные данные, электронный блок управления планирует открытие дроссельной заслонки, регулирует температуру жидкости в системе охлаждения и другие процессы.

В силовой установке 1KZ-T, в отличие от 1KZ-TE, установлен механический топливный насос высокого давления. Мощность первого, демонстрирующая количество работы за определенный промежуток времени, составляет 125 л.с. при 4000 об/мин, второго — 130 л.с при 3600 об/мин. Крутящий момент в первом случае — 287 Нм при 200 об/мин, во втором — 332 Нм при тех же оборотах. Мощные версии силового агрегата 1KZ-TE «упакованы» интеркулером. В связи с этим, мощность возросла до 140 л.с., а в модификации с электронной педалью газа — до 145 л.с. Такие технические характеристики помог достичь турбокомпрессор TOYOTA CT12B, способный надуть до отметки 0,8 бар.

Высококачественная силовая установка 1KZ способна выдержать длительную эксплуатацию в довольно экстремальных условиях и устанавливалась на крупные пикапы, внедорожники и микроавтобусы концерна TOYOTA, такие как:

с 1993 г. по 1996 г. на Land Cruiser Prado J70;

с 1996 г. по 2002 г. на Land Cruiser Prado J90;

с 2002 г. по 2006 г. на Land Cruiser Prado J120;

с 1993 г. по 1995 г. на 4Runner N120;

с 1995 г. по 2002 г. на 4Runner N180;

с 2002 г. по 2006 г. на 4Runner N210;

с 1997 г. по 2002 г. на Hilux N140;

с 1993 г. по 2004 г. на HiAce H100.

Дизели концерна TOYOTA серии 1KZ практически не ломаются, но плохие дороги, низкий уровень сервиса, некачественные ГСМ способны «убить» двигатель любой надежности и долговечности:

Перегрев грозит фатально обернуться для головки блока цилиндров, причиной которому может послужить загрязненный радиатор, вышедшая из строя вискомуфта, неработающий термостат или навернувшаяся помпа.

Ремень ГРМ не обладает особой долговечностью, при прохождении 100 000 км возможен его обрыв, что влечет за собой деформацию клапанов. Замена ремня строго по регламенту.

Важно контролировать уровень охлаждающей жидкости. Двигатель внутреннего сгорания – это сердце автомобиля

От его технических показателей зависят скорость Вашего автомобиля, динамика разгона, расход ГСМ и стоимость сервисного обслуживания. При правильном обслуживании и своевременном проведении ТО, двигатель 1KZ-TE будет просто не убиваем и подарит вам долговечный срок службы до 1000 000 км. пробега

Двигатель внутреннего сгорания – это сердце автомобиля. От его технических показателей зависят скорость Вашего автомобиля, динамика разгона, расход ГСМ и стоимость сервисного обслуживания. При правильном обслуживании и своевременном проведении ТО, двигатель 1KZ-TE будет просто не убиваем и подарит вам долговечный срок службы до 1000 000 км. пробега.

Всем спасибо друзья и до скорых встреч…!

Видео по теме:

Тюнинг двигателя Toyota 1KZ TE

Технические характеристики автомобиля Toyota Land Cruiser Prado Тойота Ленд Крузер Прадо 2.7 AT 163 л.с. 4WD Модернизация дизельных моторов не стоит на месте, и программное улучшение системы впрыска топлива позволяет получить прирост мощности. Такая возможность тюнинга существует для большинства моторов, и Toyota 1KZ TE не является исключением. Увеличение мощности будет заметно на высоких и низких оборотах и сделает машину значительно резвее. Заводом производителем уже заложенный в двигатель показатель крутящего момента можно увеличить на 100 Нм.

Ввиду того, что ТНВД в 1KZ TE имеет электронное управление, не прекращаются споры о целесообразности такого рода модернизации и правдивости размещаемой рекламы. Чип-тюнинг отличается от форсирования двигателя и заключается в подключении стороннего блока управления. Следует учесть, что при интеграции этой системы мотор будет работать в более интенсивном режиме, что может ускорить износ различных узлов автомобиля. Превышение характеристик двигателя, рекомендуемых изготовителем в сервисном мануале, для машины с большим пробегом нежелательно.

Замена ремня ГРМ на «Прадо 150» дизель 3 литра

Мотор Land Cruiser «Прадо 150» (дизель/бензин) инженеры Toyota снабдили шестеренно-ременным механизмом ГРМ с балансирными валами. Распредвал вращается с помощью ремня, приводимого в движение шкивом коленвала. Плюсом данной схемы «Прадо» является меньшая шумность механизма ГРМ, простота и невысокая стоимость замены.

В инструкции по техническому обслуживанию сказано, что для «Тойоты Прадо 150» дизель замена ремня ГРМ предусмотрена в интервале 120–150 тыс. км. О необходимости выполнения данной операции также напоминает и индикация на панели приборов (высвечивается соответствующая иконка).

Причины выполнить замену ремня ГРМ на «Прадо» раньше срока:

Визуальный износ поверхности (резина ссохлась, появились трещины и расслоение).
На ремне виднеются следы от жидкостей или масла.

Внимание! Хотя в сервисной книжке указан больший интервал замены, рекомендуется замену на «Прадо» производить на 100 000 км пробега и ставить только оригинальные запчасти. На СТО вам предложат заменить все в комплексе: сам приводной ремень ГРМ, ролики, гидронатяжитель и фиксирующий болт

Как вариант, можно приобрести данные запчасти и выполнить замену самостоятельно

На СТО вам предложат заменить все в комплексе: сам приводной ремень ГРМ, ролики, гидронатяжитель и фиксирующий болт. Как вариант, можно приобрести данные запчасти и выполнить замену самостоятельно.

Как выбрать ремень ГРМ?

При выборе ремня, в первую очередь следует определить конкретную модель детали, которая подойдёт вашему автомобилю. Сделать это можно, проконсультировавшись с официальным дилером, или проверив мануал эксплуатации автомобиля.

Далее следует определится с производителем. Gates и Conitech выпускают качественные детали, однако цены на них явно завышены. Продукция Dayco несколько уступает в качестве, но и стоит дешевле

Впрочем, в последнее время под них стало маскироваться много бутлегеров, так что покупайте с осторожностью. В свою очередь, продукция Bosch может похвастаться неплохим качеством и весьма доступными ценами

Если вам не по карману продукция Gates и Conitech, вам следует выбрать именно Bosch

Если вам не по карману продукция Gates и Conitech, вам следует выбрать именно Bosch.

Брать ремни стоит у официальных дилеров, чтобы не попасть на подделку. Однако вместо оригинальных деталей, берите аналоги. Дело в том, что «оригинальные» ремни — это те же ремни от Gates или Conitech, на которые налепили лого производителя автомобиля.

Особенности конструкции

На двигателе модели 1GR FE был доработан впускной коллектор. Увеличена степень сжатия. А диаметр цилиндра стал равен 94 мм. Шатуны сделаны из высококачественной кованой стали, а цилиндры отлиты из алюминия и головки блоков цилиндров тоже сделаны из алюминиевого сплава.

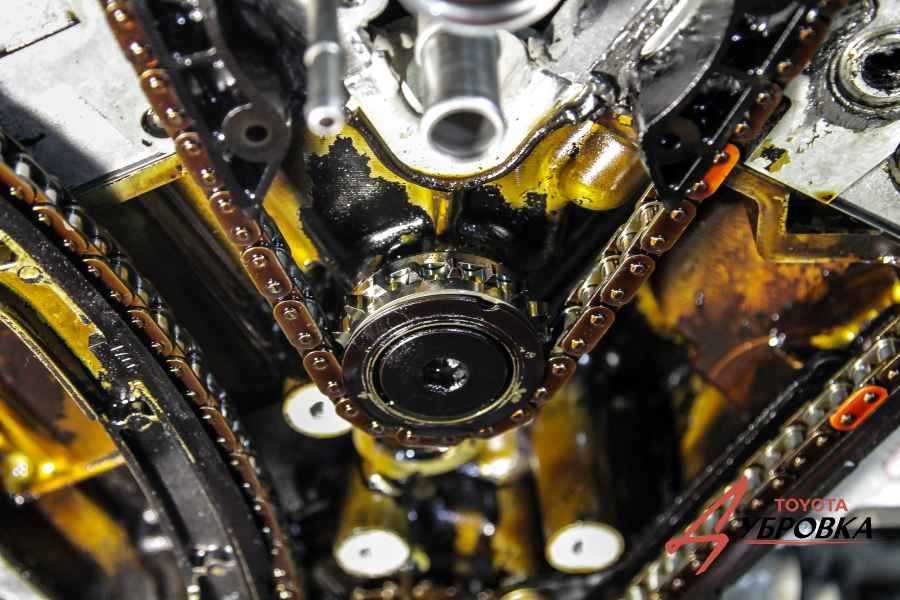

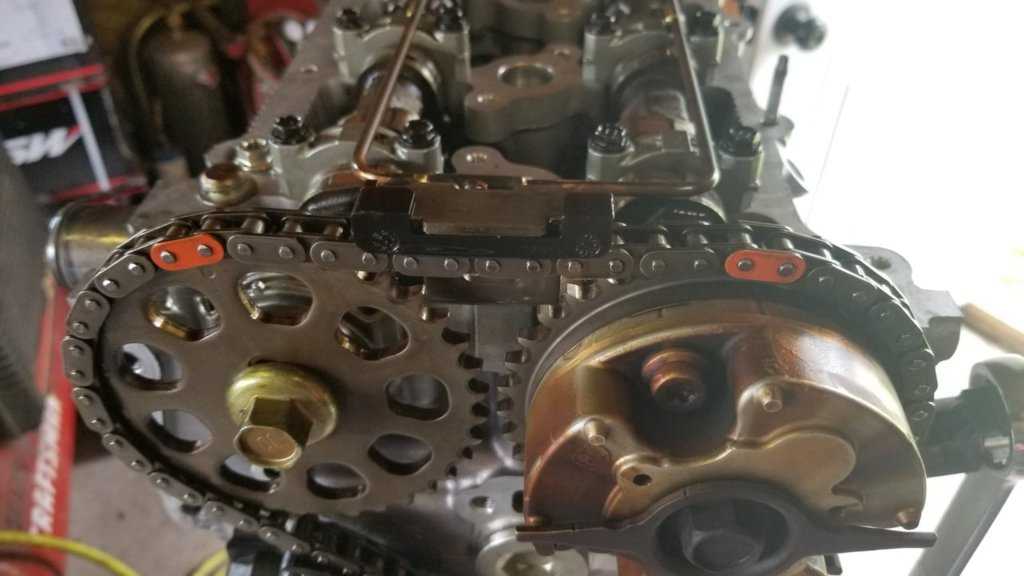

Газораспределительный механизм приводится в действие цепью. Распредвалы и впускные коллекторы изготавливаются из высококачественного алюминия. Впервые была достигнута на этих двигателях экологическая норма чистоты сгорания, соответствующая значению Евро 5. Потому что была установлена новая камера сгорания, так называемая squash-камера.

Системы впрыска оснащаются многоточечным инжектором MPI. Поршни доработаны, что позволило уменьшить детонацию движка при неблагоприятном воздействии внешней среды. Увеличилась эффективность потребления горючего.

Цепь ГРМ служит более 100 тысяч километров. Опытные механики отмечают, что двигатель стал более совершенным.

Надежность, проблемы и ремонт двигателя 1KZ-TE/1KZ-T

В 1993 году был выпущен рядный 4-х цилиндровый дизель 1KZ с турбонаддувом. Блок цилиндров этого мотора отлит из чугуна и оснащен двумя балансирными валами. Внутрь поставили коленвал с ходом поршня 103 мм, поршни диаметром 96 мм и получили рабочий объем 3 литра.

Сверху этого блока стоит алюминиевая головка с одном распредвалом и с двумя клапанами на цилиндр. Диаметр впускных клапанов 42.5 мм, выпускных 37 мм, а толщина ножки клапана 8 мм. На 1KZ нужно регулировать клапаны через каждые 40 тыс. км. Зазоры на холодном двигателе: впуск 0.2-0.3 мм, выпуск 0.25-0.35 мм. В приводе ГРМ применен зубчатый ремень, замена ремня ГРМ требуется через каждые 100 тыс. км, в противном случае загнет клапана.

На моторе 1KZ-T применен механический ТНВД, а на 1KZ-TE ТНВД имеет электронное управление. Мощность первого 125 л.с. при 4000 об/мин, а крутящий момент 287 Нм при 2000 об/мин. Отдача второго 130 л.с. при 3600 об/мин, крутящий момент 332 Нм при 2000 об/мин. Версия 1KZ с интеркулером имеет мощность 140 л.с., а такой же вариант с электронной педалью газа показывал 145 л.с. при 3600 об/мин и крутящий момент 343 Нм при 2000 об/мин. Все эти показатели достижимы не без помощи турбокомпрессора Toyota CT12B, который надувает до 0.8 бар.

В качестве бонуса 1KZ оснащали системой рециркуляции отработавших газов EGR.

В 2006 году мотор перестали производить, а его место занял другой дизель 1KD.

Проблемы и недостатки двигателей Тойота 1KZ

1. Перегрев. Обычно происходит из-за грязного радиатора, неработающей вискомуфты, термостата, помпы или трещин в головке. 2. Трещина в ГБЦ. Вероятно, вы таки перегрели мотор, и головка треснула, пузыри в расширительном бачке подтвердят этот диагноз. Это обычное дело для 1KZ, лечение тут одно — нужно купить рабочую головку.

Если 1KZ не перегревать, то ресурс двигателя и турбины высокий и, при нормальном обслуживании c соответствующим уходом, ваш мотор может пройти 500 тыс. км и даже больше.

Принцип работы генератора

Неважно, какую машину вы возьмёте, все они, в том числе и Toyota Prado, имеют техническое наполнение. Туда входит и генератор. Очень важно в каком состоянии находится эта часть машины, ведь именно от неё зависит работа и движение автомобиля

Поэтому каждый водитель должен знать, как вытащить генератор Prado 120

Очень важно в каком состоянии находится эта часть машины, ведь именно от неё зависит работа и движение автомобиля. Поэтому каждый водитель должен знать, как вытащить генератор Prado 120

Рассмотрим функции генератора в машине:

Заряжает аккумулятор.
Обеспечивает электропитание автомобиля.

Эта часть изнашивается довольно часто, из-за чего её обязательно нужно менять. Это всего лишь вопрос времени.

Перед тем как достать генератор, следует обезопасить себя:

Двигатель должен быть отключен.
Надеваем маску и перчатки для защиты рук и лица.
Чтобы не получить электрический удар, разъединяем провод от АКБ.
Ставим машину на подставки.

Теперь нужно собрать воедино необходимые инструменты и материалы. Вам понадобятся набор ключей с трещоткой, в том числе и длинные ключи. Также пригодится такое вещество, как WD-40.

Установка ремня генератора

С изношенной деталью на аккумулятор автомобиля не будет поступать достаточное энергии для надежной работы мотора. Несвоевременная замена приводит к поломке АКМ.

Для установки ремня генератора в Тойоте Прадо 120 могут понадобиться такие детали:

натяжитель;
ременной элемент передачи;
опорный ролик;
шкив генератора;
заглушка шкива;
разводной ключ.

Натягивать новый передаточный элемент следует в таком порядке:

Самый дальний ролик.
Натяжитель.
Нижние ролики.
Генератор.

Затянув болт натяжителя, завершают установку. Проверяют степень прогиба, проворачивая двигатель на 2 оборота.

Прадо 120. Замена ролика приводного ремня

Рекомендуется менять привод прежде, чем он износится или порвется. Болтающие обрывки могут повредить устройство, чем создадут дополнительные проблемы. Капремонт автомобиля требует больших денежных затрат.

При снятом ремне автовладелец может проверить состояние роликов. Если он крутится без усилий, помех и лишних звуков, тогда его можно использовать в дальнейшем. Подшипник однозначно подлежит замене, когда в процессе вращения раздаются посторонние звуки (шорох, скрежет).

Для замены ролика понадобятся рабочие инструменты:

шестигранник;
накидные ключи;
маленькая плоская отвертка;
ветошь.

Чтобы увидеть 3 основных элемента передаточного механизма, необходимо снять клеммы аккумулятора и демонтировать крышку мотора. Открутив болты, нужно ослабить натяжное устройство и найти болт, который фиксирует колесо приводного ремня. Перед заменой все детали (шайбы, гайки, болты) покрывают специальной смазкой для того, чтобы улучшить их эксплуатационные характеристики.

Новый ролик устанавливается на место изношенной автодетали в обратном порядке. В результате деталь должна свободно вращаться

Важно проследить, чтобы шайба стояла со стороны мотора. На следующем этапе производится замена ременного полотна. Игнорируя замену приводных ремней в Toyota Prado 120, владелец рискует исправностью всего мотора

В результате поломки может наблюдаться снижение мощности и излишний перегрев двигателя, перерасход топлива, деформация клапанов, а также нарушение газораспределения

Игнорируя замену приводных ремней в Toyota Prado 120, владелец рискует исправностью всего мотора. В результате поломки может наблюдаться снижение мощности и излишний перегрев двигателя, перерасход топлива, деформация клапанов, а также нарушение газораспределения.

Чтобы избежать внепланового капремонта, следует придерживаться советов из руководства по эксплуатации автомобиля Toyota.

Когда менять?

Согласно регламенту технического обслуживания, на Хайлюкс дизель замену ремня газораспределительного механизма следует проводить каждые 75-80 тысяч километров пробега. Естественно, деталь может выйти из строя и раньше. Здесь всё будет зависеть от режима эксплуатации, температуры, климата и стиля вождения. На срок «жизни» детали также влияет насколько закружен автомобиль и используется ли прицеп. Во избежание печальных и очень дорогостоящих недоразумений, следует регулярно проводить осмотр системы ГРМ. Делать это желательно каждые 20 тысяч километров.

При осмотре следует уделить особое внимание зубьям ремня. Растрескавшиеся или истёртые зубья — верный признак чрезмерного износа детали. Если она начала трескаться или расслаиваться, деталь нужно как можно скорее заменить

Если она начала трескаться или расслаиваться, деталь нужно как можно скорее заменить.

Фатальные ошибки при замене ремня ГРМ

Множество автолюбителей предпочитает дорогим сервисам самостоятельное обслуживание своего авто. Так они не только экономят средства, но и получают удовольствие от самого процесса ремонта. Многие из них не только могут сделать такие простые операции, как замена масла, но пытаются выполнять более серьезные работы (например, связанные с ГРМ). Разберемся, как не допустить банальных ошибок.

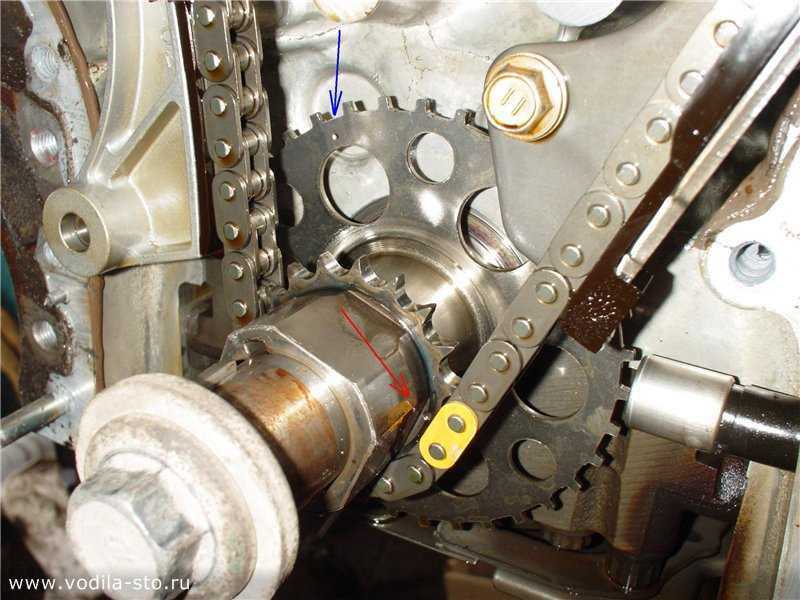

Выставляем метки
Грубейшая ошибка неопытных мастеров – неверно совмещенные метки на шкиве коленвала и распредвала. Не многие из доморощенных авторемонтников знают, как они должны быть взаимно расположены. Часто из-за грязи в подкапотном пространстве эти метки просто не видны. Ценой невнимательности могут стать погнутые клапаны. Если допущена ошибка в совмещении меток, то даже смещение положения ремня на пару зубьев приведет к неисправностям в работе мотора, или он просто не заведется.
Правильное натяжение
Неправильное натяжение ремня – это вторая по распространенности ошибка. Зачастую он оказывается перетянутым и впоследствии, испытывая чрезмерные нагрузки, обрывается. Слабое натяжение не менее опасно. В этом случае на высоких оборотах он может соскочить или перескочить по зубьям. Элементарная проверка – попробуйте провернуть пальцами длинную свободную часть ремня на 90° относительно своей оси. Прилагаемое при этом усилие не должно быть чрезмерным.
Не экономьте
Ряд особо «экономных» автомобилистов могут заменить только потрепанный временем ремень, а ролики оставить старые. Обычно такая экономия выходит боком. Если визуально старый ролик еще нормальный, то при установке нового ремня увеличивается нагрузка на него, и попросту может произойти заклинивание.
