Двигатель 4s-fe: замена ремня грм, натяжного и обводного роликов

Когда требуется установка меток ГРМ

Исходя из вышесказанного, не констатировать важность выверенного выставления меток ГРМ просто невозможно. Проведение данной процедуры – повторимся, процедура несложная, но требующая некоторых знаний

Особенно важно понимать то, в каких ситуациях установка меток ГРМ будет реально требоваться мотору, а при каких обстоятельствах она будет бессмысленна.

Говоря в общих чертах, можно выделить две основные причины, провоцирующие необходимость выставления меток:

  • Первая – полная замена ГРМ. Установив новый механизм в конструкцию мотора, естественно, выставить валы в нужное положение придётся, ибо в ином случае двигатель работать не сможет;
  • Вторая – ремонт газораспределительного механизма, связанный с его полным или частичным разбором. Как правило, устанавливаются метки при замене ремня ГРМ, но и ремонт механизма иного характера также обусловит подобную необходимость.

Помимо этого, положение валов мотора желательно проверять с определенной периодичностью. В силу некоторых причин их расположение относительно иных элементов ГРМ может меняться. Подобные обстоятельства также требуют от хозяина транспортного средства грамотной регулировки механизма.

Преимущества ремонта в наших автосервисах

Соотношение цена/качество

Конкурентную цену и высокое качество работ ценят абсолютно все наши постоянные клиенты.

Специализация на Toyota

Остановившись на данной марке авто, мы изучили ее как никто другой, от нас не скроется ни одна мелочь.

Комплексная диагностика

Вашего автомобиля, какой бы ремонт не требовался.

Ремонт всех узлов

Дилеры предлагают дорогостоящую замену узла? Мы выполняем ремонт любых узлов Хонда. Не тратьте деньги понапрасну там, где этого можно избежать.

Склад автозапчастей

Комфортная зона ожидания

Приятное времяпровождение в наших сервисах (TV, Wi-Fi, чай, кофе).

Обращайтесь в сервисы нашей сети за специализированным и качественным обслуживанием

Снятие и установка распределительных валов и толкателей клапанов Toyota Land Cruiser

Снятие и установка распределительных валов и толкателей клапанов

Прежде чем приступать к выполнению процедуры, приготовьте два болта 6 * 10 мм длиной 16 – 20 мм.

Компоненты клапанного механизма

1 — Крышка правой головки цилиндров 2 — Крышка левой головки цилиндров 3 — Уплотнительное кольцо направляющей трубки свечной ниши 4 — Уплотнительная прокладка 5 — Маслопровод 6 — Правый выпускной распределительный вал 7 — Крышка подшипника распределительного вала 8 — Левый впускной распределительный вал 9 — Пружина шестерни распределительного вала 10 — Правый впускной распределительный вал 11 — Стопорное кольцо 12 — Волнистая шайба 13 — Подпружиненное зубчатое кольцо 14 — Сальник распределительного вала 15 — Проушина двигателя

16 — Левый выпускной распределительный вал 17 — Правая головка цилиндров с выпускным коллектором 18 — Прокладка правой головки 19 — Прокладка левой головки 20 — Левая головка цилиндров с выпускным коллектором 21 — Кронштейн крепления проводки двигателя 22 — Пробка корпуса распределительного вала 23 — Сегментные пробки 24 — Свеча зажигания 25 — Проводка двигателя 26 — Разъем лямбда-зонда (датчик 1, блок 2) 27- Разъем лямбда-зонда (датчик 1, блок 1) 28 — Уплотнительное кольцо 29 — Щуп измерения уровня двигательного масла 30 — Болты головки цилиндров

Порядок выполнения

Порядок выполнения
1. Смонтируйте сборку шестерни выпускного вала, установив на место торсионную пружину, зубчатое кольцо и волнистую шайбу. Зафиксируйте сборку стопорным кольцом, проследив за надежностью посадки последнего. 2. Зажмите сборку вала в тиски с мягкими губками. 3. Проденьте сервисный болт в гладкое отверстие в зубчатом кольце, при помощи отвертки разверните кольцо по часовой стрелке таким образом, чтобы произошло совмещение отверстий, и вверните второй болт в шестерню, прочно стянув им сборку. Извлеките из кольца первый сервисный болт. Аналогично заблокируйте сборку шестерни второго вала. 4. Удалите с сегментных пробок старый герметик. Нанесите герметик в канавки пробок и установите их в головки цилиндров. Сначала установите правые распределительные валы. 5. Смажьте толкатели молибденсодержащей смазкой и посадите их строго на свои прежние места в головки цилиндров. Проследите, чтобы каждый из толкателей был укомплектован своей прежней регулировочной шайбой. 6. Смажьте кулачки, подшипниковые шейки и упорные поверхности шестерни вала молибденсодержащей смазкой

2UZ-FE. Замена ремня ГРМ. УСТАНОВКА ГОЛОВКИ БЛОКА ЦИЛИНДРОВ 3S-FE + РАСПРЕДВАЛЫ |Замена двигателя — часть 6| (Toyota Vista) 1GR-FE сетки VVTI + устанавливаем метки ГРМ

источник

Двигатель уаз установка коленвала по меткам

Двигатель таврии установка зажигания

Популярные записи

Установка двигателя на газель с документами

Установка двухтарифного счетчика днепр

Установка головки блока цилиндров москвича

Установка контактного зажигания газ 66

Установка cityguide на навигатор

Установка кондиционера для daewoo nexia

Замена помпы, ремня грм и сальников/прокладок (Toyota Corona 4s-fe)

Не так давно начало что-то шуметь под капотом, проездил с шумом с месяц (может больше), потом заехал в сервис, сказали подшипник в помпе посыпался. Менять у них будет стоить 2-3 т.р. (работа) + стоимость помпы, ремня грм, роликов и сальников/прокладок.Стало жалко денег, да и потом, хочется самому все попробовать, в общем закупился я всем этим добром (а именно: помпа, 2 ролика, ремень грм, сальник распредвала, сальник коленвала, прокладка маслонасоса, антифриз) и начал разбирать. Все делал по книге, правда опору движка так и не смог снять, ну обошелся без этого. Для начала слил антифриз, потом снял генератор (+его крепление), кожух (2 половинки), ослабил ролик сняв пружинку, снял ремень генератора, ремень привода ГУР’а, шкив коленвала (этот болт на шкиву, кажется на 19, откручивал постукиванием ключа молотком против часовой стрелки, т.к. не придумал как зафиксировать коленвал), снял ремень грм (он был в ужасном состоянии, весь в трещинах глубиной наверное до середины ремня по толщине), затем снял помпу (оттуда еще где-то поллитра антифриза вылилось). Сама помпа (то есть ее часть с лопостями) была тоже в плохом состоянии, ось шкива заметно колебалась и при вращении был слышен шум рассыпавшегося подшипника. Вопрос 1: При смене прокладки под маслонасос и его сальника нужно ли сливать масло с двигателя?

Протер все поверхности от масляно-пылевой каши, и начал собирать все в обратном порядке и с новыми детальками. Кстати, перед тем как я снял старый ремень грм я проверил, что все метки совпадали. Итак, прикрутил новую помпу (с прокладкой в комплекте), ролики, одел ремень грм на зубчатые шкивы коленвала и маслонасоса и на ролики, установил положение коленвала в правильное (чтобы метка на большом шкиву была на своем месте) и одел ремень на шкив распредвала (пока что наугад). Поставил на место генератор, подключил его и попробовал завести. С первой попытки не получилось, чего-то не хватало, стал перебрасывать по одному зубцу ремень грм и после нескольких попыток завел. Вопрос 2: Как определить точно ли я выставил ремень (синхронизировал распредвал и коленвал)? Ведь можно завести и в положении +-1 зубец.

Покрутил маленько двигатель — вроде все нормально, снизу сухо, нигде не капает, заглушил.Залил антифриз (завел, покрутил двигатель, долил, наполнил расширительный бачок), все собрал, поехал.

Для снятия шкива с коленчатого вала существует два продуктивных способа:

Первый способ:

Начинаем усиленно стараться покачивать шкив из одной стороны на другую.

Желательно применить если имеется съёмный механизм.Если не получается снять?

Второй способ:

Для снятия вкручиваем в имеющиеся отверстия с резьбой,молоток обратного действия,далее начинаем сбиваем его.

В имеющиеся отверстия предстоит в крутить молоток обратного действия.Так же можно воспользоваться модернизацией съёмного механизма изготовив самостоятельно:

Третий способ снятия шкива с коленчатого вала:

Взяв металлическую пластину или уголок примерно толщиной 3мм или 4мм,не сильно длинную по размеру шкива.

“Процесс как можно изготовить”

Отмериваются три отверстия, для сверловки на пластине,главное точно по размеру просверлить два крайних отверстия большего диаметра чем болты для вкручивания. Которые должны совпасть с отверстиями на шкиве,прикрутить жёстко данную пластину к шкиву.Третье центральное отверстие просверливаем точно по центру,вкручиваем молоток обратного действия.Пробуем сбивать его.

Когда получилось произвести демонтаж шкива,осталось только разобрать нижнюю часть пластикового защитного кожуха ремня ГРМ.

Для удобства берём торцовый ключик на 10 ” с воротком,откручиваем оставшиеся болты крепления пыле защитного кожуха ремня.

Теперь открылся свободный доступ к нашему ремню ГРМ.

Двигатель 4s

Двигатель 4S. Естественно, от Toyota. Эдакая «рабочая лошадка», без каких-то явных плюсов или недостатков. Производился этот двигатель достаточно долго, c 1987 по 1999 год, причем пережил всего одно существенное изменение – 1990 году был заменён моновпрыск многоточечным, незначительно увеличилась компрессия и, как следствие, мощность. И все. Более 10 лет без существенных изменений – для японского двигателя это много. А объяснение этому одно – получившийся двигатель был очень удачным, а многочисленная армия поклонников подтверждает это.

Так чего же такого в двигателе, не бывшем ни сверхтехнологичным, ни сверхмощным, ни сверхэкономичным. А ответ очень прост – двигатель 4S (сначала 4S Fi а затем и 4S FE) был той «золотой серединой», позволявшей ставить один мотор на абсолютно различный машины, например на Celica и на Camry. Причем водители этих машин, будь то бесшабашный юнец или степенный джентльмен, одинаково чувствовали себя очень уверенно и надежно.

Так каковы плюсы этого двигателя? При его небольшом объеме (1838 см3), уже в 87 году он имел четыре клапана на цилиндр, мощность 105/125 л. с., и более 150 Нм крутящего момента. При этом он имел ременной привод, что благоприятно сказывалось на шумности, в случае поломки не гнулись клапана (еще один плюс в копилку ремонтопригодности), а ресурс самого мотора приближался к миллиону километров.

Вот мы вплотную приблизились к ремонту. Несмотря на то, что будучи «младшим братом» большего по объему, а значит, и более мощного двигателя 3S, двигатель 4S не стал «бедным родственником». Являясь удачным творением компании Toyota, мотористы всего мира по праву признали его «неубиваемость», научились «лечить» его «болячки». Хотя вот как раз «болячек» у него и не было, все неприятности вызваны запредельной эксплуатацией и некачественным обслуживанием.

Хотя минусы, по крайней мере два, у двигателя 4S всё же есть. Первый – повышенная шумность. Хотя кто-то скажет, что это из разряда придирок, а кто-то – заметит, что качественная шумоизоляция существенно поправит положение. И второй – такие качественные, а самое главное – простые двигатели, уже не производятся. Их еще можно было обслуживать «в гараже, на коленке», а не подключать мощный компьютер, дабы обнаружить обычный нагар на свечах.

Тюнинг. А тут все просто – чем популярней устройство, а в данном случае – двигатель, тем шире выбор тюнинговых комплектов – от простой «перепрошивки мозгов», до глубокой доводки, где от мотора подчас, остается только блок цилиндров, да и тот, протачивается.

А в остальном – очень удачный выбор. А выбор, как известно, остается за Вами.

Пошаговое описание работ

Перед тем, как непосредственно приступить к снятию привода ГРМ на 3S-FE, понадобится поставить машину в гараж таким образом, чтобы было свободное пространство возле переднего правого колеса. Далее отсоединяется минусовая клемма с аккумуляторной батареи, и автомобиль ставится на ручной тормоз. Под заднее левое колесо устанавливаются противооткатные упоры, с обеих сторон. Ручку переключения АККП требуется зафиксировать в положении «Р».

В дальнейшем потребуется ослабить гайки, удерживающие правое колесо спереди. С помощью домкрата поднимаем автомобиль с правой передней стороны, после чего окончательно снимаем соответствующее колесо. Под поддон 3S-FE понадобится установить чурку, предварительно положив толстую доску на яму. Потихоньку опуская автомобиль с домкрата, будет снижено давление на правую подушку мотора. Это обеспечивается за счет ранее установленного упора, в виде чурки. В дальнейшем приступаем к демонтажу отдельных узлов силового агрегата 3S-FE, чтобы добраться до ремня газораспределительного механизма. Рассмотрим в деталях каждый этап работ.

Снятие привода ГУРа

Процедура демонтажа ремня гидроусилителя руля осуществляется в следующей последовательности:

  1. Снимаем подушку мотора. При помощи головки на 14 и торцевого удлинителя откручиваются две гайки и три болта амортизатора опоры. После этого выкручиваются три болта, удерживающих кронштейн подушки. Он выполнен в форме уголка. Нижний болт крепления удобнее откручивать через нишу снятого колеса, предварительно приподняв машину домкратом;
  2. Необходимо ослабить крепежные болты насоса гидроусилителя руля. Один регулировочный, другой шарнирный;
  3. Насос отводится в крайнее левое положение, после чего снимается привод ГУРа.

Демонтаж ремня генератора и кондиционера

Для снятия привода генератора и кондиционера 3S-FE потребуется ослабить регулировочный болт натяжения ремня. Он находится на генераторе. Откручивать болт необходимо до наступления момента свободного снятия привода со шкивов. Затем потребуется демонтировать генератор. Для этого откручиваются его крепежные болты. Для того чтобы сэкономить время на отключение проводки от генератора, достаточно просто расположить его в пространстве между мотором и радиатором охлаждения.

Снятие шкива коленвала и нанесение меток

На данном этапе потребуется соблюдать следующий порядок действий:

  • Для исключения обратной отдачи от коленчатого вала, при выполнении манипуляций по откручиванию шкива, необходимо отсоединить высоковольтные провода и выкрутить свечи зажигания;
  • При помощи устройства для фиксации шкива, выполнить его фиксацию. Если специального инструмента нет, то можно зафиксировать шкив металлическим прутком соответствующего диаметра. Он вставляется в технологическое отверстие шкива, на глубину не более одного сантиметра. В противном случае, можно повредить защитный кожух ГРМ 3S-FE. Необходимо подобрать длину прутка таким образом, чтобы можно было упереть его в пол. Можно нарастить прут посредством использования дополнительной полой трубы;
  • Головкой на 17, по часовой стрелке откручивается болт шкива коленчатого вала. При срывании болта может наблюдаться поднятие силового агрегата. Как правило, собственной массы машины хватает для выкручивания болта;
  • Далее выставляем метки. Для начала потребуется установить коленчатый вал 3S-FE на 0 градусов. При этом метка на шестерне распределительного вала, в виде маленького отверстия диаметром 5 мм, должна совпасть с меткой в виде насечки, нанесенной на крышке подшипника. Если этого не произошло, то прокрутим коленвал на один полный оборот. При этом необходимо проверить совпадение меток коленчатого вала. Одна находится между зубьями шестерни коленвала в виде точки, а вторая отлита в форме капли и располагается непосредственно на силовом агрегате;
  • После совмещения всех меток, следует маркером отметить взаимное расположение шкивов коленвала и распредвала относительно 3S-FE. Это значительно упростит процесс обратной сборки;

В дальнейшем снимается шкив коленчатого вала при помощи съемника. Если его нет, то можно попробовать, аккуратно пошатывая шкив руками, сдвинуть его с посадочного места или сбить молотком через деревянную подложку.

Снимаем старый ремень ГРМ

Для демонтажа старого привода газораспределительного механизма мотора 3S-FE потребуется снять пластиковый кожух. Он состоит из верхней и нижней части. Они фиксируются болтами, размером под головку на десять. После демонтажа кожуха, потребуется ослабить болт натяжного ролика и сдвинуть его в крайнее левое положение, затянув болт обратно. Теперь можно легко снять ремень ГРМ 3S-FE, с дальнейшим демонтажем натяжного ролика.

Пошаговое описание работ

Перед тем, как непосредственно приступить к снятию привода ГРМ на 3S-FE, понадобится поставить машину в гараж таким образом, чтобы было свободное пространство возле переднего правого колеса. Далее отсоединяется минусовая клемма с аккумуляторной батареи, и автомобиль ставится на ручной тормоз. Под заднее левое колесо устанавливаются противооткатные упоры, с обеих сторон. Ручку переключения АККП требуется зафиксировать в положении «Р».

В дальнейшем потребуется ослабить гайки, удерживающие правое колесо спереди. С помощью домкрата поднимаем автомобиль с правой передней стороны, после чего окончательно снимаем соответствующее колесо. Под поддон 3S-FE понадобится установить чурку, предварительно положив толстую доску на яму. Потихоньку опуская автомобиль с домкрата, будет снижено давление на правую подушку мотора. Это обеспечивается за счет ранее установленного упора, в виде чурки. В дальнейшем приступаем к демонтажу отдельных узлов силового агрегата 3S-FE, чтобы добраться до ремня газораспределительного механизма. Рассмотрим в деталях каждый этап работ.

Процедура демонтажа ремня гидроусилителя руля осуществляется в следующей последовательности:

Демонтаж ремня генератора и кондиционера

Для снятия привода генератора и кондиционера 3S-FE потребуется ослабить регулировочный болт натяжения ремня. Он находится на генераторе. Откручивать болт необходимо до наступления момента свободного снятия привода со шкивов. Затем потребуется демонтировать генератор. Для этого откручиваются его крепежные болты. Для того чтобы сэкономить время на отключение проводки от генератора, достаточно просто расположить его в пространстве между мотором и радиатором охлаждения.

На данном этапе потребуется соблюдать следующий порядок действий:

Снимаем старый ремень ГРМ

Для демонтажа старого привода газораспределительного механизма мотора 3S-FE потребуется снять пластиковый кожух. Он состоит из верхней и нижней части. Они фиксируются болтами, размером под головку на десять. После демонтажа кожуха, потребуется ослабить болт натяжного ролика и сдвинуть его в крайнее левое положение, затянув болт обратно. Теперь можно легко снять ремень ГРМ 3S-FE, с дальнейшим демонтажем натяжного ролика.

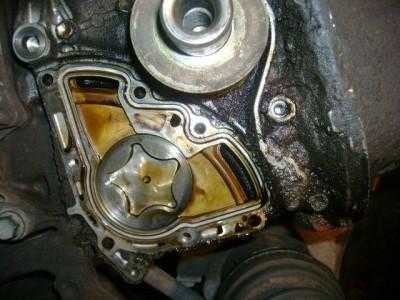

Замена прокладок и сальников

В процессе замены ГРМ проверяется состояние прокладок и сальников. Рекомендуется осуществить их замену вместе с ремешком, но можно оставить прежние при их удовлетворительном состоянии. Все сальники, кроме распределительного вала, меняются очень просто. Достаточно поддеть их отвёрткой и вставить новый руками. При установке нового сальника распредвала, следует аккуратно простукивать его по всей окружности, чтобы не допустить его перекашивания.

Для начала необходимо снять обводной ролик. Он крепится одним болтом. После этого снимается крышка маслонасоса. Она закреплена шестью болтами, при её снятии масло выливаться не будет. В дальнейшем устанавливается новая прокладка и осуществляется установка крышки. Если планируется замена помпы, то предварительно сливается охлаждающая жидкость.

На данном этапе необходимо тщательно очистить внутреннюю часть защитного кожуха ремня ГРМ.

Порядок действий при установке нового привода ГРМ 3S-FE выглядит следующим образом:

Сборка защитного кожуха ГРМ

К процедуре сборки кожуха ремня ГРМ можно приступать после выставления всех меток. При этом понадобится выполнить следующие действия:

Устанавливаем привод навесного оборудования

Первым делом выполняется установка ремня гидроусилителя руля. Он устанавливается непосредственно на шкив маслонасоса, затем заводится к коленвалу. Для того чтобы он сел в пазы, необходимо немного провернуть коленчатый вал по часовой стрелке. Натяжение привода осуществляется регулировочным устройством, расположенным на маслонасосе гидроусилителя. Величина прогиба не должна превышать 13 мм, при прикладывании нагрузки в десять килограмм.

После установки генератора, заводится на место ремень генератора и кондиционера. Его натяжка выполняется с помощью регулировочной планки и болта. Прогиб должен быть в диапазоне от 9 до 11 мм.

В дальнейшем останется установить правую подушку двигателя, свечи зажигания с высоковольтными проводами и колесо. Подключив минусовую клемму аккумуляторной батареи, можно делать пробный запуск двигателя.

Замена ремня ГРМ на двигателе Toyota 3S-GE

Замена ремня грм ford focus 2 Обсудить

Автомобиль: Toyota Caldina, fulltime 4WD. Год выпуска: 1995 год. Пробег: 97300 км.

Двигатели 3S-GE на автомобилях Toyota, несколько различаются в зависимости от года выпуска. Двигатель, который мне выпало «препарировать» в этот раз аналогичен моторам на Toyota MR-2. На авто надо поменять ремень ГРМ и водяную помпу. Вот давайте и посмотрим, как это сделать.

По-хорошему, надо сначала помыть двигатель, а потом приступать к замене ремня ГРМ, да и любого другого агрегата.

Ну вот, мы его помыли. Предыдущие вариации 3S-GE тоже были такими же «тесными», приткнуться некуда.

До начала работы и раскручивания любых гаек на двигателе надо снять отрицательную клемму с аккумулятора. Затем подождать пока двигатель в достаточной степени охладится. Далее надо отсоединить расширительный бачок радиатора, емкость с моющей жидкостью для стеклоомывателей; отсоединяем генератор.

Для снятия чехла ремня ГРМ придется потрудиться, поскольку мало места для маневра. В прежних версиях этого двигателя было больше места, чтобы снять крепления. В нашем случае большой инструмент не поможет, придется крутиться.

Теперь раскручиваем ведущий шкив. Делается это вот таким образом с помощью простого съемника.

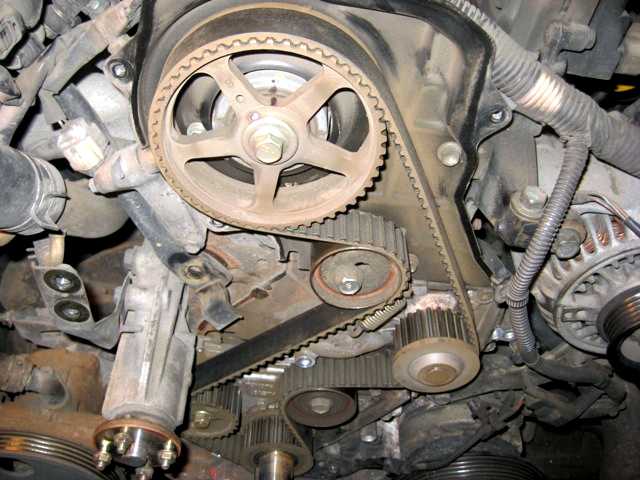

На снимке видна левая часть двигателя с еще не снятым ремнем ГРМ. Проблема данного типа двигателей в том, что ремень «цепляет» разом довольно много агрегатов, что требует серьезного натяжения, а это ,в свою очередь, приводит к более быстрому по сравнению с другими типами двигателя износу ремня ГРМ. На двигателе 3S-GE применяется автоматическое натяжение ремня ГРМ

При замене ремня важно помнить, что новый должен соответствовать техническим характеристикам. То есть, цифры на обратной стороне ремня (на упаковке их зачастую нет), обозначающие количество зубцов и длину должны совпадать у нового и заменяемого ремня ГРМ. Устройство автоматического натяжения ремня ГРМ и подшипник выглядят, как показано на снимке

В сердцевину натяжного ролика вставлен сальник и влита жидкость, это облегчает работу подшипника

Устройство автоматического натяжения ремня ГРМ и подшипник выглядят, как показано на снимке. В сердцевину натяжного ролика вставлен сальник и влита жидкость, это облегчает работу подшипника.

Вот эта металлическая штука в самой середине – шток натяжного ролика. Внимательно осмотрите, нет ли на ней следов смазки или масла. Шток вставляется в паз с помощью пресса и фиксируется шплинтом через отверстие в корпусе натяжителя для удобства при дальнейшем монтаже. Шток натяжного ролика играет важную роль во всем механизме.

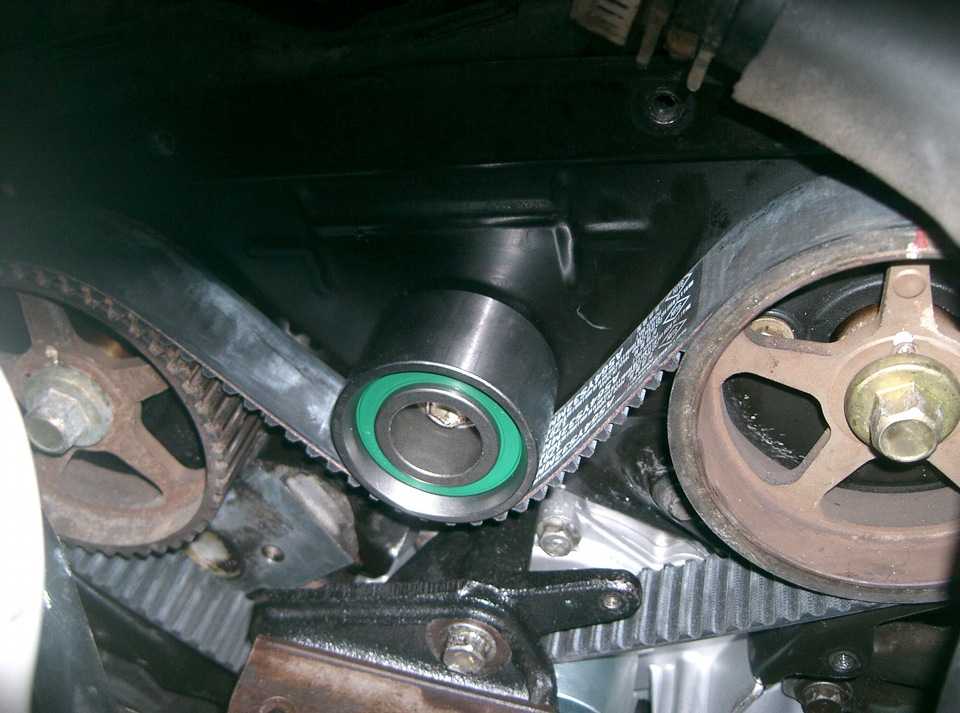

Ставим натяжной ролик на место. На снимке – гладкий валик из полированного металла. После того как поставили натяжной ролик на место, приступаем к снятию водяной помпы. Она заменяется вместе с ремнем ГРМ. В нашем случае это необходимо сделать, поскольку уже подошел срок ее замены.

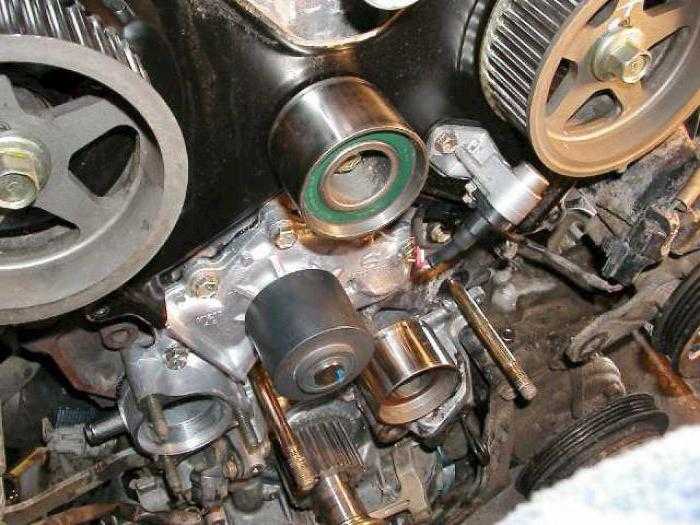

Для того чтобы снять помпу придется открутить болты компрессора кондиционера, отсоединить крышку.

Поставьте ремень ГРМ таким образом, чтобы совместить, как показано на рисунке, метку на ремне и ведущий шкив. Наличие метки на ремне зависит от производителя.

При натяжении ремня следите за тем, чтобы не повредить его, не создать перегибов и не сбить зубцы из пазов.

Аккуратно ставим на место (привинчиваем) чехол ремня ГРМ.

Вот и все. Думаю, что разъяснений по основным этапам замены ремня ГРМ будет достаточно, чтобы все сделать самостоятельно. Поскольку я сам еще осматривал динамо и другие узлы двигателя, на все ушло около 3 часов.

Общая информация о двигателе 4Е-FE

Мотор — 16-клапанный 4-циллиндровый двигатель, сконструированный и произведенный в Японии, с резервуаром на 1,3 литра для топлива (обычно использовали бензин АИ-95 и АИ-92). Двигатель производился с 1989 по 1999 год и комплектовался в следующие машины:

Противовесы в 5-опорном коленчатом вале разгружали подшипники, а отверстия в коленвале проделывались для подвода масла, предохраняя тем самым трущиеся элементы от быстрого стачивания. Свечи зажигания в двигателе размещались внутри полой части цилиндров, распределительный вал приходил в движение при помощи ремня ГРМ коленчатого вала. Причем ремень (ГРМ) требовал замены после прохода каждых восьмидесяти тыс. километров.

Несмотря на свою конфигурацию и экономичное использование топлива, двигатели 4E-Fe не стали популярными из-за малого ресурса и незначительной мощности.

Процедура снятия ременной передачи

  1. Чтобы осуществить замену ремня ГРМ Тойота Камри, вначале следует произвести несколько вспомогательных операций. Требуется полностью притормозить движение всех систем. Для этого используются домкрат и противооткатные средства, после этого демонтируется защита кратера;
  2. После опорожнения радиатора (антифриз не должен попадать на другие участки системы) необходимо аккуратно снять радиатор, вентилятор охлаждения насосной системы, приводные ремни компрессора и рулевого насоса;
  3. Демонтаж свечей зажигания;
  4. Демонтаж крепёжных компонентов механики – защитного распределительного экрана, опорных кронштейнов, фиксирующих ремень ГРМ;

  • Демонтаж газораспределительной системы с воздухозаборником.
  • Снятие коленчатого вала;
  • Снятие нижнего и верхнего отделения передней крышки привода ремня.

Если вы совершаете демонтаж узлов Тойота Камри при замене ГРМ, необходимо добиться абсолютно точной состыковки риски зубчатого колеса распредвала с аналогичной отметкой на задней панели привода ремня.

Варианты дальнейших действий

Если данного состояния удалось достичь, переходим к монтажу нового ГРМ. В противном случае отслеживаем предыдущие действия. При необходимости дублируем их до достижения нужного результата.

Замена ремня ГРМ на двигателе 4S-FE. Как установить метки и поменять ремень ГРМ на 4S-FE Тойота

Toyota Camry. Замена ПОМПЫ. Замена ремня ГРМ 4S-FE (3S-FE). *Avtoservis Nikitin*

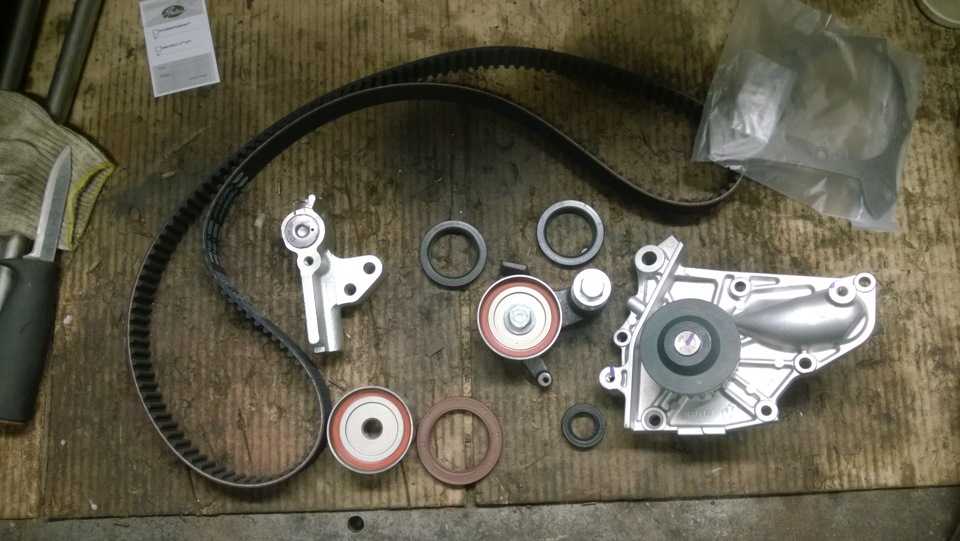

При сборе этого набора необходимо руководствоваться правилом — зачем разбирать каждый раз по пустякам, если можно менять все расходники по пути, особенно это касается сальников и прокладок, стоят они совсем не великие деньги, чтоб заморачиваться. По книге производитель рекомендует менять ремень ГРМ каждые км или каждые км, если машина эксплуатируется в жестких условиях спорт, бездорожье

Замена ремня ГРМ производилась в одиночку. Затраченное время на всё — приблизительно 6 часов. В…

При сборе этого набора необходимо руководствоваться правилом — зачем разбирать каждый раз по пустякам, если можно менять все расходники по пути, особенно это касается сальников и прокладок, стоят они совсем не великие деньги, чтоб заморачиваться. Для того, чтобы произвести замену ремня ГРМ Вам понадобится около шести часов. Для того, чтобы убедиться в совпадении меток звёздочки распредвала можно так, берем зеркальце и смотрим через него в дырочку звездочки, если все правильно, то можно будет увидеть метку на блоке.

Как сделать, чтобы люди обманывали меньше Вопрос 4. Совмещаем метки и контролируем точное совпадение меток коленвала и распредвала маленьким зеркальцем удобно.

В самом шкиве есть четыре маленьких отверстия, они предназначены для специального инструмента, их диаметр очень мал, поэтому приспособиться использовать не его достаточно сложно и на первый взгляд невозможно.

Можно зажать его тисами и пользуясь ломом зафиксировать его. Все, тяжелая работа закончилась сейчас нужно снять ремень кондиционера и генератора, что бы сделать это, нужно ослабить стопорный и осевые болты генератора.

Все, теперь отсоединяем черный провод, который идет от мотора к опоре. Не забудьте поставить домкрат под правую часть двигателя, можно продолжать.

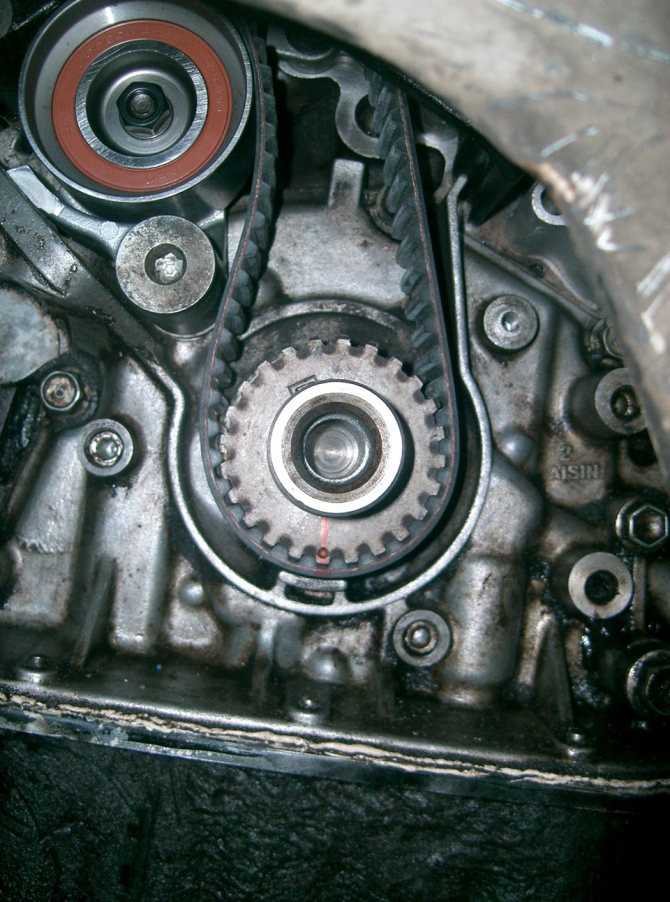

После насадки шкива на коленвал, нужно совместить метки звездочки коленвала с отливом блока. Для этого нужно ее повернуть до такого состояния, чтобы было видно метку на блоке и посмотреть через зеркало.

Повернуть распредвал наоборот в случае несовпадения на градусов. Теперь можно снимать ремень, но при этом нужно стараться его не крутить.

После снятия не забудьте сравнить с новым ремнем и убедитесь, что длина и количество зубцов в них одинаковые, также проверьте серийные номера. На этом этапе заодно можно проверить привод маслонасоса на предмет заеданий и равномерность кручения помпы.

Оцените реально, хватит ли у Вас времени, желания и настойчивости, чтобы выполнить эту работу от начала и до конца с надлежащим качеством и аккуратностью не стоит заниматься этим во дворе дома. Возможно стоит довериться профессионалам. Не работайте под машиной, стоящей на домкрате — обязательно поставьте чурку, колесо или треногу и убедитесь, что машина абсолютно надежно стоит и не качается. На этом двигателе не страшно проворачивать коленчатый или распределительный вал при снятом ремне ГРМ, а вот на каком-нибудь другом можно запросто погнуть клапана, будьте внимательны!

Не забудьте выкрутить свечи, иначе при прокручивании коленвала ключом можно получить этим же ключом травму лица, рук или по зубам. Даже у относительно опытного автолюбителя эта процедура может занять весь день неторопливой работы. В процессе работы вам неизбежно встретятся какие-то трудности — приржавевшие болты, сорванные головки или сломавшиеся ключи.

Оцените реально, хватит ли у Вас времени, желания и настойчивости, чтобы выполнить эту работу от начала и до конца с надлежащим качеством и аккуратностью не стоит заниматься этим во дворе дома.

Возможно стоит довериться профессионалам.

Замена грм на 4S-FE

Не работайте под машиной, стоящей на домкрате — обязательно поставьте чурку, колесо или треногу и убедитесь, что машина абсолютно надежно стоит и не качается. На этом двигателе не страшно проворачивать коленчатый или распределительный вал при снятом ремне ГРМ, а вот на каком-нибудь другом можно запросто погнуть клапана, будьте внимательны! Не забудьте выкрутить свечи, иначе при прокручивании коленвала ключом можно получить этим же ключом травму лица, рук или по зубам.

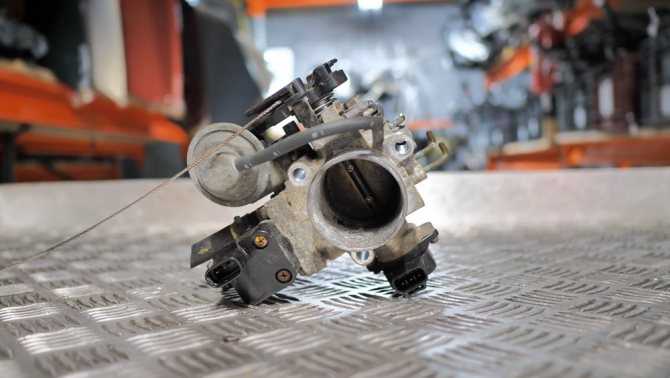

Дроссельная заслонка и клапан холостого хода

Дроссельная заслонка двигателя 3S-FE имеет тросовый привод и, на поздних версиях, датчик положения заслонки. Для работы двигателя на холостом ходу используется электронный регулятор холостого хода. Напомним, что благодаря ему при полностью закрытой механической заслонке воздух, необходимый двигателю для работы на холостом ходу, идет в обход заслонки через канал регулятора холостого хода.

Проблемы с холостым ходом на двигателе 3S-FE обычно устраняются очисткой регулятора.

Дроссельная заслонка на этом моторе загрязняется парами масла и сажей. Пары масла во впуске появляются из-за не совсем эффективного их отсеивания системой вентиляции картера. А источником сажи является система EGR. После очистки дроссельной заслонки отклики двигателя становятся заметно живее.

Выбрать и купить дроссельную заслонку для двигателя Toyota, вы можете в нашем каталоге контрактных запчастей.

Honda- выпуск, продажи и экспорт продукции в июле 2021 года

23/08/2018. Смирна, штат Теннесси. Соединенные Штаты Америки. На техническое перевооружение и модернизацию сборочных линий промышленного завода в Смирне, которое выпускает модель Altima, потрачено сто семьдесят миллионов инвестиционных долларов или двенадцать миллиардов долларов США с начала строительства, с целью создания дополнительных возможностей по..Подробнее …

30/08/2018. Отечественные производственные мощности компании Honda Motor Co., Ltd., за семь месяцев текущего года осуществили выпуск готовой продукции в количестве 496413 автомобилей, превзойдя результаты прошлого, тоже такого же периода времени года, на 6,9 процентов, в том числе за июль 78231 единиц или на 25,0 % больше июля 2021 года.Такое заявление компании, размещено в корпоративных …Подробнее …

23/08/2018. Торранс. Соединенные Штаты Америки. На нынешней ежегодной, продолжительностью в семь дней, недельной выставке автомобилей в городе Монтерей, что на западном побережье страны, наряду с демонстрацией для общественности дорогих и редких моделей, будет демонстрироваться дебютная и одновременно особая спецификация Acura NSX 2021 модельного года, которая обладает …Ссылка …

Источник

Строение мотора

4E-FE – 4-тактный 16-клапанный 4-цилиндровый мотор с бензиновым двигателем внутреннего сгорания. Оснащен системой охлаждения жидкости закрытого типа с обязательной циркуляцией и комбинированной смазкой основных деталей, послушной электронному управлению механикой процесса впрыскивания топлива, прямо расположенными поршнями и цилиндрами, которые вращают единственный коленвал.

Вал коленчатый

Коленвал с восьмью противовесами в пять опор, укрепленными на продолжении шеек, с подводом смазки к подшипникам (шатунным и коренным), а также иным деталям, подверженным сильному трению.
