Диагностика и устранение неисправностей датчика массового расхода воздуха (дмрв)

Виды и принцип работы расходометров

Датчик массового расхода воздуха относится к термоанемометрическим приборам.

Основными типами, которые используются в автомобилях, являются:

  • Кинематографический с аналоговыми и цифровыми сигналами.
  • Аналоговый (резьбовой) провод.
  • Частота ДМРВ. Они уже ставят на большинство современных автомобилей, сходящих с конвейера.

Измерители с трубкой Пито (пластинчатого типа) не принимаются во внимание из-за устаревшей конструкции. Принцип работы первых двух типов устройств аналогичен между ними и основан на изменении напряжения, приложенного к нагревательным элементам (нити или фольге)

Эти изменения отслеживаются блоком управления двигателем и производят расчеты образования топливно-воздушной смеси. Подробнее

Принцип работы первых двух типов устройств аналогичен между ними и основан на изменении напряжения, приложенного к нагревательным элементам (нити или фольге). Эти изменения отслеживаются блоком управления двигателем и производят расчеты образования топливно-воздушной смеси. Подробнее.

Проволочные ДМРВ

Они используются в большинстве современных автомобилей. В таких устройствах ключевую роль играют терморезисторы — два вольфрамовых или платиновых волокна диаметром 0,07 мм, на которые подается напряжение определенной силы тока, в результате чего они нагреваются, а также термистор. (датчик температуры), но он не везде предусмотрен.

Одна нить накала закрывается от потока воздуха, а другая при открытом дросселе, наоборот, продувается и активно охлаждается.

Чтобы выровнять температурные показания термисторов, на открытую нить накала подается больший ток.

ЭБУ учитывает разницу показаний напряжения между нитями накала, интенсивность их охлаждения и на основании этого рассчитывает объем поступающего воздуха и уже, соответственно, рассчитывает необходимое количество топлива, подаваемого в цилиндры.

У проводных ДМРВ есть несколько существенных недостатков: со временем они загрязняются или изнашиваются.

Чтобы решить первую проблему, конструкторы разработали режим самоочистки. Обеспечивает кратковременный (чтобы не разряжать аккумулятор) нагрев нити до температуры 1000-1100С при выключенном двигателе. При такой температуре сгорают все отложения.

Когда термисторы изношены, датчик заменяют.

Пленочные расходометры

Конструктивно эти датчики отличаются от первых, хотя принцип их действия во многом такой же.

Вместо чувствительного термистора пряжи здесь монтируется керамический нагревательный элемент с напыленной на него платиной или полупроводниковая фольга.

Расположение пленочного устройства остается неизменным, а сам керамический элемент имеет несколько слоев-резисторов, каждый из которых выполняет свою функцию: датчик температуры, нагревательное устройство, два терморезистора.

Важное преимущество такого датчика заключается в том, что он измеряет температуру не только входящий воздух, но и отражающий от него. Кроме того, устройство менее подвержено загрязнению

Стоит отметить, что в современных устройствах выходной сигнал U отправляется не только в аналоговом режиме, но и в цифровом режиме, который ускоряет обработку данных.

Частотный ДМРВ

General Motors был установлен на первом ВАЗ 2109 и работал вместе с ECU 4 января. Характеризуется надежностью и длительным сроком службы.

Принцип эксплуатации не основан на изменении постоянного напряжения, но с изменением частоты переменного выходного сигнала напряжения U. Когда частота высокая — это означает высокая скорость потока, низкая частота — низкая скорость потока воздуха Отказ

Основным преимуществом частотного расходомера является стабильная передача данных в ECU в случае падения напряжения в цепи (плохой контакт, окисление и т.д.).

Представьте, что контакты в суставах окисляются. Тогда выходной сигнал 1,02В будет уменьшаться и, например, на 0,9 В придет к контроллеру. Это не критично, но это повлияет на расход топлива вверх.

В датчике частоты скачки напряжения не влияют на работу ECU. Окисление контактов не будет изменяться каким-либо образом сигнал частоты сигнала, то есть 100% выходных данных достигнет приемника или ECU.

Диагностика ДМРВ

Если аналогичного датчика нет, то существуют другие способы проверить работоспособность расходомера:

  • визуальная диагностика;
  • проверка во время движения;
  • определение соответствия прошивки;
  • диагностика тестером.

Визуальный осмотр

Перед тем как проверить устройство этим методом, его надо демонтировать из посадочного места. Для этого от корпуса воздушного фильтрующего элемента отсоединяются патрубки. Изнутри контроллер должен быть сухим, наличие следов моторной жидкости и конденсата не допускается. Зачастую устройство ломается по причине несоблюдения интервалов замены воздушного фильтра, в результате чего грязь остается на чувствительной составляющей. Это приводит к тому, что контроллер выдает некорректные показания.

Если на внутренней полости контроллера имеются следы моторной жидкости, это говорит о высоком уровне давления смазки в силовом агрегате. Причина может заключаться в засорении вентиляции картерного устройства. При проверке необходимо удостовериться в том, что уплотнительный элемент расположен в нужном месте, где устанавливается гофра. Эта часть могла застрять в корпусе воздушного фильтрующего устройства. При данной проблеме в двигателе происходит подсос воздуха, который попадает внутрь с пылью и загрязняет регулятор.

Диагностика в движении

Необходимо отключать штекер с цепью питания от датчика и запускать двигатель, а потом отсоединять колодку. На приборной панели появится индикатор Чек Энджин. Минимальные обороты мотора должны увеличиться до 1500 в минуту. Если двигатель стал работать более стабильно после отключения устройства, это говорит о его неисправности. Датчик необходимо заменять.

Пользователь Игорь Белов рассказал о нескольких методах диагностики расходомера, в том числе о проверке во время движения.

https://youtube.com/watch?v=HO6ITsSSoDY

Соответствие ДМРВ прошивке ЭБУ

Чтобы проверить соответствие прошивки, надо взять пластину толщиной 1 мм и поднести ее под упор заслонки, это приведет к изменению оборотов мотора. Затем производится отключение колодки с проводами от контроллера. Если двигатель машины не остановился, то причина в прошивке микропроцессорного модуля, регуляторе холостых оборотов без расходомера в аварийном режиме.

Проверка ДМРВ мультиметром

Для диагностики производится активация зажигания, но силовой агрегат заводить не нужно. Контактом красного щупа на тестере надо прикоснуться к первому кабелю (желтая расцветка), а черный идет на массу (зеленый контакт). Для соединения не рекомендуется применение острых предметов, поскольку это приведет к появлению погрешности в показаниях. Такой способ диагностики позволит определить уровень напряжения между проводниками.

О состоянии датчика позволят узнать показания:

  • от 0,99 до 1,01 В — параметры нового контроллера;
  • 1,01 — 1,02 В — регулятор в отличном состоянии, менять не нужно;
  • 1,02 — 1,03 В — в целом удовлетворительное состояние устройства;
  • 1,03 — 1,04 В — срок эксплуатации контроллера почти исчерпан, скоро потребуется замена;
  • 1,04 — 1,05 В — неудовлетворительное состояние датчика, пора менять устройство.

Диагностика тестером может быть выполнена не на всех типах расходомеров. Предварительно диагностический режим мультиметра надо настроить на измерение величины постоянного тока и выставить максимальный параметр в 2 V. К контроллеру подводится четыре кабеля, каждый из которых обозначается определенной расцветкой.

Начиная от ближнего проводника к ветровому стеклу:

  • желтый контакт предназначен для вхождения импульса расходомера;
  • белый либо серый кабель используется в качестве выходного канала напряжения питания;
  • зеленый контакт — это масса или заземление;
  • черный кабель, оснащенный розовой полоской, отвечает за выход к основному реле.

Расцветка контактов на ДМРВ может быть разной, но расположение проводов всегда идентичное.

Канал «Простое мнение» рассказал о выполнении диагностики расходомера с использованием тестера.

Двигатель Jaguar V12

[media=https://www.youtube.com/watch?v=pPxpPYLW4kw]

Считается, как правило, что тепло является причиной проблем любого из двигателей. Особенно, если речь идет о моторе V12. Именно такие проблемы и имел двигатель Jaguar V12. Дело в том, что во время проектирования этого мотора инженеры фирмы просчитались в системе подачи топлива, а также и в системе зажигания. В конечном итоге V-образный мотор быстро перегревался, что приводило к его преждевременному износу. Многие эксперты в те годы называли этот мотор бомбой замедленного действия.

Кстати, из-за перегрева мотора были проблемы и с электропроводкой в автомобилях. Дело вот в чем, эта самая электропроводка, расположенная близко к двигателю, в буквальном смысле плавилась в подкапотном пространстве, что приводило к постоянным проблемам с электричеством.  В том числе в подкапотном пространстве из-за огромной температуры трескались еще и все шланги и патрубки.

Признаки неисправности ДМРВ

Check engine — может сигнализировать о проблемах с ДМРВ

Корректные данные с ДМРВ обеспечивают двигателю постоянное эффективное смесеобразование, и малейшее отклонение в работе устройства тут же сказывается на мощностных и ходовых качествах мотора. Поломка датчика может привести к невозможности запустить двигатель в работу.

Признаки неисправности ДМРВ на автомобиле могут проявляться в следующих ситуациях:

  • трудно запустить двигатель;
  • загорелся сигнал «Check engine»;
  • увеличился расход бензина;
  • ухудшилась динамика набора скорости;
  • обороты в режиме холостого хода плавают.

Эти же проявления могут говорить и о поломке других устройств на машине, поэтому нужно обратиться на СТО и провести обследование состояния датчика.

Принцип работы

Ход поршня происходит при сгорании топлива с воздухом в пропорции 1:14, при сохранении которой происходит оптимальная работа силовой установки. При уменьшении или увеличении пропорции двигатель не перестает работать, но появляется перерасход горючего или снижение рабочей мощности мотора. Датчик массового расхода воздуха нам нужен, чтобы воздух поступал порциями. Работа агрегата проходит следующим образом: ДМРВ ВАЗ 2110 делает расчет порции свежего воздуха, а затем отсылает данные на основной компьютер, который, ориентируясь по этой информации, высчитывает порцию топлива.

Чем сильнее вы давите на газ, тем больше требуется фильтрованного воздуха для силовой установки. Датчик массового расхода фиксирует увеличение и подает команду электронике увеличить порции топлива. При движении на одинаковой скорости каждая порция должна равняться предыдущей. ДМРВ получает данные о нагрузке силового агрегата, а затем вычисляет требуемую порцию воздуха. Когда водитель нажимает на педаль, открывается дроссельная заслонка, при этом увеличивая объём всасываемого воздуха – нагрузка повышается. При отпущенной педали нагрузка падает.

Объявления

Поврежденный датчик из-за попадания пыли

Справка о работе и устройстве датчика массового расхода воздуха

Опять же, не будем рассматривать исторически устаревшие механические варианты с флюгером и частотный расходомер General Motors, который использовался в комплекте с ЭБУ «Январь» 4-й серии. Современные расходомеры для 10 серии ВАЗ работают по принципу термоанемометра.

В основе лежит свойства некоторых металлов существенно менять сопротивление в зависимости от нагрева (в датчике ДМРВ используется сплав иридия с платиной, что обуславливает высокую стоимость прибора). В потоке воздуха расположены два резистора: один прецизионный, второй может менять сопротивление с помощью нагрева. На него подается напряжение, нить нагревается до момента совпадения с эталоном. В зависимости от силы воздушного потока, нить охлаждается, сопротивление меняется. За счет увеличения напряжения на резисторе, температура и соответственно сопротивление восстанавливается. Это происходит в реальном времени, то есть контроль за воздушной массой постоянный. На выходе датчик массового расхода воздуха показывает сигнальное напряжение с точностью сотых долей вольта. Полученная информация обрабатывается ЭБУ для точного дозирования бензина в топливно-воздушную смесь.

Все элементы скомпонованы в единый электронный модель, который размещается в измерительном канале (воздуховоде).

Устройство датчика

Вид расходомера со стороны сетки.

Датчик в разобранном виде.

На этом фото видна платиновая нить.

В итоге расход и температура воздуха преобразуются в понятные для ЭБУ электрические импульсы. Это очень нежный и точный прибор, он позволяет рассчитывать цикловое наполнение цилиндров воздухом и обновляет параметры каждых 0,1 с.

Схема датчика массового расхода воздуха.

Рабочий орган датчика — платиновая прогреваемая нить. Она нагревается до рабочей температуры (от 100 до 1000 градусов), а при поступлении воздуха, остывает. Величина, на которую падает температура нити, преобразуется в электрический сигнал и исходя из этого значения, ЭБУ вычисляет массу и температуру воздуха, попавшего в камеру сгорания. А на основе этих данных уже готовит необходимую порцию топлива. Вкратце — так.

Визуальный осмотр

Что касается визуальной диагностики, то в первую очередь необходимо проверить состояние гофры, в которой установлен расходомер, а также само устройство. Если в результате проверки вы увидели следы моторной жидкости или конденсата, то не исключено, что девайс не работает именно по этой причине. В некоторых случаях чистка устройства от загрязнений позволяет возобновить работу расходомера и предотвратить возможную замену. Нужно учитывать, что загрязнения обычно скапливаются в результате редкой замены воздушного фильтрующего элемента (автор видео о неисправности регулятора — канал В гараже у Сандро).

Если же вы заметили следы моторной жидкости, то есть вероятность, что причина кроется в засорении салобойника, также проблема может заключаться в превышении допустимого уровня смазки в картере. Когда очистка будет завершена, необходимо будет произвести визуальный осмотр регулятора — на передней его части вы можете увидеть уплотнительную резинку, которая используется для герметизации. Уплотнитель необходим для предотвращения неочищенного воздушного потока и может быть такое, что резинка немного сдвинулась — это приведет к скоплению пыли на сетке расходомера.

Причины поломки

Вот список основных причин, по которым датчик MAF разбивается или не работает неправильно:

  • Завтрак (взрыв) термистор или повреждение стебля на путях. В частности, это заболевание характерно для модели датчика HFM-5. Это может быть результатом натурального потребления или внезапного скачка напряжения (сбой генератора и т.д.). Проводные устройства в среднем поддерживают примерно 150000. Авто путешествие.
  • Нет напряжения — прерывание сигнала или операционная электрическая цепь, датчик не подключен, окисляющий контакты.
  • ЭБУ поврежден.
  • Неправильное обслуживание. Расходомер считается необслуживаемому устройством и заменяется в качестве полного устройства. Потому что это дорого, многие люди пытаются убрать его, например Ват, что является ошибкой. Для этого используйте сжатый воздух или специальные жидкости (карбоцелер, специальныеОчиститель ДМРВ или другой спиртосодержащий продукт).

Косвенные причины:

  • Заклинивание дроссельной заслонки в результате ее загрязнения — в этом случае датчик вроде исправен, но информация передается в ЭБУ некорректно.
  • Забит воздушный фильтр.

Современные виды ДМРВ

Обычные современные расходомеры воздуха в машине оснащены двумя платиновыми резисторами (нагревательные металлические нити). Первый резистор полностью экранирован от проходящего мимо него воздуха, второй — находится непосредственно в воздушном потоке. ДМПВ подключен к электроцепи автомобиля. С помощью электричества в датчике и нагреваются оба этих резистора.

Но температура двух резисторов естественно отличается по своему значению, поскольку не экранированный резистор постоянно охлаждается проходящим потоком воздуха. А вот экранированный резистор уже нагревается быстрее и больше. В результате этого в электронный блок управления двигателем поступает информация о двух разных значениях. На основе разницы этих значений блок управления двигателем и определяет ту нужную массу всасываемого воздуха.

Чтобы предотвратить быстрое загрязнение ДМРВ предусмотрена принудительная система очистки. Например, после выключения мотора датчик начинает нагреваться. Благодаря этому он очищается от загрязнений.

Также необходимо сказать, что совсем недавно появился новый вид датчиков ДМРВ. Это, совсем новое поколение расходомеров воздуха использует в себе вместо проволоки так называемую нагревательную пленку. Это тонкая пленка с тонким керамическим слоем.

Новый вид датчиков также и как и старые обычные подключен к электросети автомобиля. Электричество удерживает этот датчик на определенной температуре нагрева. Когда воздух охлаждает датчик, то ему снова приходится за счет тока нагреваться до заданной температуры. Соответственно, чем больше потоков воздуха проходит через датчик, тем больше он остывает.

А из этого соответственно получается, тем больше времени ему необходимо, чтобы восстановить заданную температуру нагрева ДМПВ.

Именно по этому требуемому объему нагрева электронный блок управления двигателем и определяет для себя, сколько воздуха проходит через датчик и какое количество топлива соответственно оптимально подать в камеру сгорания.

Преимущество этого вида датчиков заключается в том, что они уже не требуют той системы очистки с помощью нагрева на высокой температуре.

Причины неполадок

Расходомер воздуха приходит в негодность по следующим причинам:

  • на измерительные элементы попадает много пыли и грязи, потому что владелец авто редко меняет воздушный фильтр;
  • на сильно изношенных двигателях пары бензина и масла проникают в ДМРВ через патрубок вентиляции картера;
  • дырка в гофрированном воздуховоде, откуда всасывается пыль;
  • случайное повреждение вследствие неквалифицированного ремонта;
  • обрыв проводов, соединяющих разъем датчика с контроллером.

Помимо перечисленных причин, встречается и естественный износ прибора. Ресурс нового ДМРВ составляет 50–250 тыс. км в зависимости от марки и происхождения автомобиля.

Проверка работоспособности

Прежде, чем проводить диагностику ДМРВ, необходимо знать симптомы, позволяющие определить степень работоспособности МАФ (аббревиатура с английского названия прибора) сенсора в автомобиле. Перечислим основные признаки неисправности:

  • Существенно увеличился расход топливной смеси, одновременно с этим замедлился разгон.
  • ДВС на холостом ходу работает с рывками. При этом может наблюдаться в холостом режиме снижение или увеличение оборотов.
  • Двигатель не стартует. Собственно, данная причина сама по себе не говорит о том, что расходомер в автомобиле неисправен, могут быть и другие причины.
  • Выводится сообщение о проблеме с двигателем (Cheeck Engine)

Пример высветившегося сообщения «Cheeck Engine» (отмечено зеленым) Эти признаки указывают на возможную неисправность ДМРВ, чтобы точно установить причину поломки необходимо выполнить диагностику. Это несложно сделать своими руками. Значительно упростить задачу поможет подключение к ЭБУ диагностического адаптера (если данная опция возможна), после чего по коду ошибки определить исправность или неисправность сенсора. Например, ошибка p0100 указывает на неисправность цепи расходомера.

Поиск ошибки с помощью диагностического адаптера

Но если предстоит провести диагностику на отечественных авто, выпушенных 10 лет назад или более, то проверка ДМРВ может быть осуществлена одним из следующих способов:

  1. Тестирование в процессе движения.
  2. Диагностика с применением мультиметра или тестера.
  3. Внешний осмотр сенсора.
  4. Установка однотипного, заведомо исправного устройства.

Рассмотрим каждый из перечисленных способов.

Тестирование в процессе движения

Проще всего произвести проверку, анализируя поведение ДВС при отключенном сенсоре МАФ. Алгоритм действий следующий:

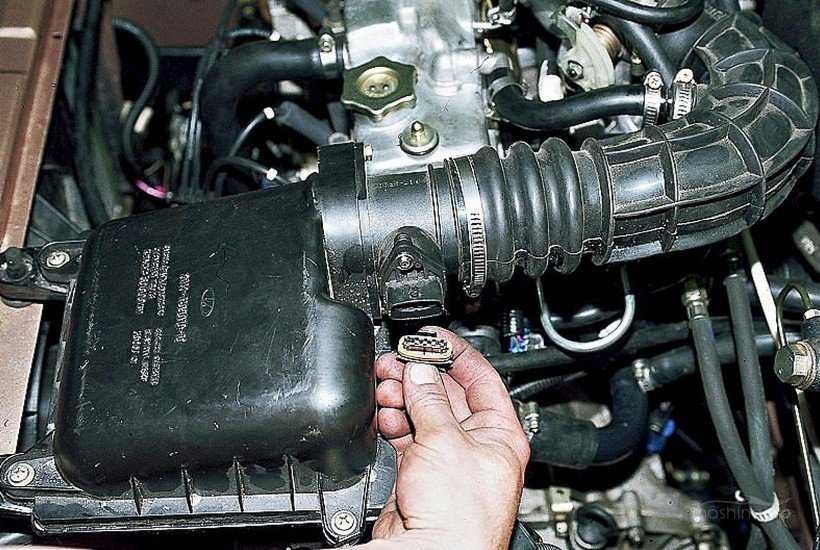

  • Необходимо открыть капот, отключить расходомер, закрыть капот.
  • Заводим машину, при этом ДВС переходит в аварийный режим работы. Соответственно, на приборной доске высветится сообщение о проблеме с двигателем (см. рис. 10). Количество подаваемой топливной смеси будет зависеть от положения ДЗ.
  • Проверьте динамику авто и сравните ее с той, что была до отключения сенсора. Если автомобиль стал более динамичен, а также выросла мощность, то это с большой долей вероятности указывает на то, что датчик массового расхода воздуха неисправен.

Заметим, что можно ездить и дальше при отключенном устройстве, но делать это крайне не рекомендуется. Во-первых, увеличивается расход топливной смеси, во-вторых отсутствие контроля над регулятором кислорода приводит привод к повышению загрязнений.

Диагностика с применением мультиметра или тестера

Признаки неисправности ДМРВ можно установить, подключив черный щуп к заземлению, а красный на вход сигнала сенсора (распиновку можно посмотреть в паспорте к устройству, там же указаны и основные параметры).

Пример измерения мультиметром напряжения на ДМРВ в автомобиле ВАЗ 2114

Далее устанавливаем границы измерения в пределе 2,0 В включаем зажигание и производим измерения. Если прибор ничего не отображает, необходимо проверить правильность подключения щупов к массе и сигналу расходомера. По показаниям прибора можно судить об общем состоянии устройства:

  • Напряжение 0,99-1,01 В говорит о том, что сенсор новый и работает исправно.
  • 1,01-1,02 В — прибор БУ, но состояние его хорошее.
  • 1,02-1,03 В – указывает, что устройство все еще работоспособное.
  • 1,03 -1,04 состояние приближается к критическому, то есть в ближайшее время необходима замена ДМРВ на новый сенсор.
  • 1,04-1,05 – ресурсы прибора практически исчерпались.
  • Свыше 1,05 – однозначно нужен новый ДМРВ.

То есть, правильно судить о состоянии сенсора можно по напряжению, низкий уровень сигнала свидетельствует о работоспособном состоянии.

Внешний осмотр сенсора

Данный способ диагностики является не менее действенным, чем предыдущие. Все, что необходимо, — снять сенсор и оценить его состояние.

Осмотр датчика на предмет повреждений и наличия жидкости

Характерные признаки неисправности – механические повреждения и жидкость в приборе. Последнее свидетельствует о том, что не отрегулирована система подачи масла в двигатель. Если сенсор сильно загрязнен, то следует произвести замену или очистку воздушного фильтра.

Установка однотипного, заведомо исправного устройства

Данный способ дает практически всегда ясный ответ на вопрос работоспособности сенсора. На данный способ на практике довольно сложно реализовать, не приобретая новый прибор.

Датчик Массового расхода воздуха ДМРВ MAF

Датчик Массового Расхода Воздуха (ДМРВ, MAF) — наиболее важный датчик для правильной работы системы впрыска топлива. Этот датчик определяет количество воздуха, которое поступило в двигатель, и на основе этой информации блок управления рассчитывает количество топлива, которое необходимо подать в цилиндры.

Как правило, ДМРВ не «умирает» полностью, т.е. лампа Check Engine (CE) не горит. Для встроенной в блок управления системы самодиагностики датчик совершенно исправен, но на деле ДМРВ может давать неправильную информацию или давать ее с опозданием. Например, в определенном режиме двигатель реально потребляет 40 кг. воздуха в час, а неисправный ДМРВ показывает расход 30 кг/час. Блок управления рассчитывает количество топлива на 30 кг. воздуха, и в результате получается недостаток топлива. Смесь слишком бедная, машина плохо тянет, водителю приходится больше нажимать на педаль газа — и это приводит к повышенному расходу бензина. Тоже самое и в случае переобогащения топливной смеси, когда вместо реальных 40 кг/час ДМРВ показывает, например, 50 кг/час.

Диагностика ДМРВ — дело тонкое. Если автомастер сразу, едва взглянув на диагностический прибор, заявляет о необходимости замены ДМРВ — по крайней мере насторожитесь — похоже, вас хотят развести на деньги. Окончательное решение о замене ДМРВ может быть принято только после проверки датчика на машине путем замены или на специальном сравнительном стенде. Если с заведомо исправным ДМРВ машина заработала лучше — значит надо менять, а если особых улучшений не видно — значит не в ДМРВ проблема.

Исправный ДМРВ обладает следующими характеристиками: Напряжение АЦП ДМРВ на неработающем двигателе должно быть 0,996 Вольт. Значения 1,016 и 1,025 еще приемлемы, если более 1,035 — чувствительный элемент датчика засорен и скорее всего датчик уже врет. Степень отклонения показаний ДМРВ от нормы можно оценить при работающем двигателе на разных оборотах. Для 1,5-литрового двигателя 2111 на холостом ходу (860-920 об/мин) показания должны быть 9,5-10 кг/час, на 2000 об/мин — 19-21 кг/час. Если на 2000 об/мин ДМРВ показывает порядка 18-17 кг — машина более-менее тянет, расход даже ниже обычной нормы — можно ездить и экономить бензин, если никуда не торопитесь. Если показывает 22-23-24 кг/час — машина неплохо тянет, но расход литров 10-11 на сотню, и на морозе может плохо заводиться по причине перелива топлива. Более значительные отклонения от нормы приводят к явно плохой работе двигателя, например машина «тупит» при разгоне или глохнет при переходе на холостой ход. В таких случаях отключение разъема ДМРВ улучшает работу двигателя, что однозначно говорит о необходимости замены датчика.

Лучший способ окончательной диагностики ДМРВ на мои взгляд — повторюсь — путем замены на заведомо исправный с условием возврата, если не будет положительного результата. Клиент имеет возможность сравнить то, что было, и то, что стало — и самостоятельно сделать вывод — менять или не менять.

Теперь о махинациях с ДМРВ и полезные советы. 1. Очень просто — заменить ваш хороший ДМРВ на ДМРВ не совсем хороший, но еще работающий. Сделать это могут в автосервисе, на автовозе по пути из Тольятти в Казань, в автосалоне и т.д. Способ борьбы (только с автосервисами) — пометить свой ДМРВ краской или гравировкой. Нужно закрасить винты-звездочки элемента датчика и болты крепления корпуса датчика к воздушному фильтру. Закрашивать следует сами винты и пластмассу корпуса вокруг винтов. 2. Немного сложнее — автомастеру убедить вас в том, что ваш датчик испорчен и продать вам другой новый датчик, а ваш старый оставить себе. После косметической подготовки ваш датчик продадут следующему клиенту в обмен на его датчик, и так далее… 3

Внимание! На рынке появились ДМРВ с винтами с шестиконечными звездочками. Я не берусь утверждать, что это «левые» датчики, но в официальном описании ДМРВ от фирмы Bosch говорится, что на винтах должны быть пятиконечные звездочки без следов попыток их открутить

Так что решайте сами — брать или не брать ДМРВ с шестиконечниками, ключи к которым можно купить на любом авторынке.

Проверка ДМРВ мультиметром

Для этого нужно включить тестер в режим, при котором проверяется постоянное напряжение. Предельное значение для измерений следует выставить 2В.

Схема работы ДМРВ

Распиновка датчика:

  1. Провод желтого цвета расположен ближе к лобовому стеклу. Он служит входом для сигнала с расходомера.
  2. Бело-серый провод – выход напряжения датчиков.
  3. Черно-розовый провод ведет к главному реле.
  4. Провод зеленого цвета служит для заземления датчиков, то есть идет на массу.

Провода могут иметь разные цвета, но их расположение неизменно. Для проверки нужно включить зажигание, но не заводить машину. Щуп красного цвета от мультиметра нужно подключить к желтому проводу, а черный нужно присоединить на массу, то есть к зеленому проводу. Измеряем напряжение между этими двумя выходами. Щупы мультиметра дают возможность присоединиться, не нарушая изоляции проводов.

На новом устройстве напряжение на выходе находится в пределах от 0,996 до 1,01 В.

Во время эксплуатации это напряжение постепенно увеличивается и по его значению можно судить об износе расходомера:

  • при хорошем состоянии датчика – напряжение от 1,01 до 1.02 В;
  • при удовлетворительном состоянии — от 1,02 до 1,03 В;
  • ресурс датчика заканчивается, если напряжение находится в пределах от 1,03 до 1,04 В;
  • о предсмертном состоянии говорит значение в пределах от 1.04 до 1,05, если противопоказаний нет, то можно продолжать пользоваться датчиком;
  • если напряжение превышает 1,05 В, ДМРВ требует замены.


Показания АЦП расходомера

Диагностика ДМРВ «Цешкой» не представляет ничего сложного и может быть выполнена своими руками.

Если на снятом датчике есть загрязнения, его можно почистить самому. Для его промывки можно воспользоваться WD-40. Чтобы почистить ДМРВ, нужно сначала снять с него патрубок, а потом демонтировать сам прибор. Внутри прибора находится сеточка и несколько проволок – датчиков.

На них нужно распылить чистящее средство и промыть. Затем дать высохнуть жидкости. Если грязь осталась, то процедуру следует повторить. Этим же средством нужно почистить патрубок. Он должен быть очищен от грязи и масляных пятен. Заменив воздушный фильтр, все детали нужно вернуть на место. После процедуры чистки в 80% можно восстановить работоспособность прибора, исчезает ошибка о пониженном уровне сигнала датчика (автор видео — «24 часа»).

Промывка датчика поможет избежать дорогостоящего ремонта.

Датчики расхода воздуха в промышленности

Промышленные расходомеры воздуха — это приборы для определения степени расхода рабочего вещества, в данном случае воздуха, газа, который проходит через трубопровод.

Виды

Расходомер сжатого воздуха в промышленности применяется почти во всех ее сферах, в частности: компрессорные установки в любых отраслях, производство, лаборатории, химическая и газовая отрасль, системы вентиляции.

В промышленности используются следующие типы расходомеров:

  • вихревые. Состоят из датчика из двух чувствительных частей: обтекаемого и пьезосенсора. Часть с этими деталями помещается внутрь трубопровода. Проходя через обтекаемое тело поток образует завихрения определенной формы и частоты, которые зависят от параметров воздуха. Пьезоэлемент реагирует на трансформации потока, подает сигнал на электронику, которая проводит расчет, выводит на дисплей количество пропущенного вещества;
  • ротаметрические. Это корпус со шкалой, около которой капсула внутри с поплавком-индикатором. Положение указателя зависит от объемного расхода газа;
  • тахометрические — крыльчатку крутит поток газа, скорость регистрируется электроникой, которая и вычисляет количество вещества;
  • кориолисовы. Колебания Трубки в форме буквы U вызывают закручивание газ, величина сдвига фаз зависит от его расхода, который и измеряется по углу завихрений. Чаще применяются для жидкостей;
  • измерители перепадов давления. Поток проходит через сужающуюся шайбу, трубку, сопло при этом измеряется давление, которое возрастает/понижается в зависимости от интенсивности движения вещества.
  • ультразвуковые. Измеряется УЗ волна, пропускаемая через среду;
  • калориметрические. Расходомер сжатого воздуха работает по следующему принципу: поток нагревается внешними источниками, при движении датчики фиксируют изменение t°.

Промышленный расходомер также может измерять температуру, объемный расход в м. куб за мин., скорость потока. Используются механические и цифровые (пленочные, проволочные термоанемометр, пьезопленочный элемент) варианты изделий, принцип которых аналогичный автомобильным. Устройства устанавливаются на втягивающем тракте.

Пример характеристик модели ЕЕ 75:

За что отвечает ДМРВ и для чего он нужен?

Основная задача датчика — информирование электронного блока управления о том, какое количество воздуха перемещается в камеру сгорания мотора. В отличие от карбюраторного мотора, где формирование рабочей смеси происходит в карбюраторе, инжекторный силовой агрегат производит ее в цилиндрах. В инжекторе всасывание воздушной массы происходит путём разряжения, а впрыск бензина — при помощи форсунок.

Впрыск производится определенными дозами. Датчики передают информацию на электронный блок управления, который делит впрыск на порции. Доза горючего зависит от скорости вращения коленчатого вала, его положения и количества воздушной массы, которая перемещается в цилиндры. Прибор ДМРВ помогает электронике уравновесить топливную смесь, обеспечивая нормальную работу двигательной системы.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Химия движения
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
