Инструкция по замене радиатора охлаждения двигателя мазда демио своими руками

Замена радиатора печки

Эта проблема не распространённая. Но когда выходит из строя радиатор отопителя, проблем не избежать. Он устанавливается в некоторых автомобилях внутри приборной панели («спасибо» конструкторам).

Вопрос можно решить двумя способами:

• обратиться на СТО;
• своими силами заменить радиатор печки.

Во втором варианте подойдёт замена радиатора печки без снятия панели. Для этого необходимо отсоединить минусовую клемму. Снять кожух руля, открутив 4 болта крепления.

Снять накладки педалей. Затем, утопив педаль газа до упора, открутить крепление тормоза. Далее, заняться патрубками радиатора отопителя: отсоединить их. Отодвинув нижнюю часть панели снять радиатор. При этом придётся изрядно попотеть.

Существует и другой способ решения возникшей проблемы. Но это более трудоёмкий способ, связанный с демонтажем панели приборов, радиатора отопления и отводом ЭБУ.

Сборка осуществляется в обратной последовательности. Но самостоятельно с этой задачей вряд ли справиться. Это проблема для мастеров СТО.

Замена радиатора автомобиля

Если вы заметили, что двигатель вашего автомобиля сильно перегревается, а датчик, который показывает температуру двигателя, превышает допустимые нормы, значит, пришло время заменить радиатор.

Довольно часто причинами замены радиатора являются образование трещин на корпусе, которые и становятся причиной утечки охлаждающей жидкости.

Некоторые автолюбители пытаются заклеить данные трещины. Хотя стоит знать, что это напрасные усилия. Это связано с тем, что никакой клей не способен выдерживать давление и температуры, возникающие в радиаторе. Даже если вы и заклеите трещину на старом радиаторе, возможно, уже в скором времени, рядом появится новая.

Так как на данный момент радиаторы стоят сравнительно недорого, их дешевле заменить, чем латать.

Сначала следует подождать, пока двигатель полностью охладится. После этого радиатор нужно снять и слить из него жидкость. Необходимо помнить, что охлаждающая жидкость имеет сладкий запах и привкус, что сильно привлекает домашних животных и маленьких детей. Обязательно нужно оградить их от данной жидкости, ведь в ее состав входят ядовитые химические вещества.

Рекомендуется утилизировать охлаждающую жидкость по всем правилам. Желательно позвонить в специальную службу и узнать, как правильно это сделать.

Перед снятием радиатора, необходимо аккуратно отсоединить все шланги, подходящие к нему. В некоторых моделях автомобилей для снятия радиатора достаточно расстегнуть несколько застежек. Иногда также могут быть и дополнительные крепления

Вынимая радиатор из капота, рекомендуется обратить внимание на специальные резиновые подушки, на которых устанавливается радиатор

Если радиатор вынимать неаккуратно, то они могут соскочить со своих мест. Для их поиска нужно будет полазить под машиной.

Старый радиатор поставьте рядом с новым, и визуально убедитесь, что они одинаковы. Затем новый радиатор также аккуратно устанавливается на свое место

Устанавливая новый радиатор, обратите внимание на то, чтобы не согнуть пластины. Ведь согнутые пластины могут стать причиной плохого теплообмена

Затем нужно защелкнуть зажимы и подсоединить шланги. Если же шланги не надеваются, попробуйте смазать их теплоносителем. А вот если несмазанные шланги легко надеваются, стоит задуматься о том, что они также нуждаются в замене. Срок около пяти лет, считается нормальным для работы этих шланг.

Далее новый радиатор заполняется охлаждающей жидкостью. Многие автомобилисты специально приподнимают переднюю часть автомобиля. Благодаря этому, при заливании жидкости, из системы охлаждения будет выходить воздух, что предотвращает образование воздушных пробок.

Переполнение бака, также нежелательно.

После того, как охлаждающая жидкость залита, рекомендуется завести двигатель и убедиться в том, что нет никаких протечек. В настоящий момент имеется несколько различных охлаждающих жидкостей. Зачатую производители автомобилей дают рекомендации о том, какая именно охлаждающая жидкость подходит для данного автомобиля.

Специалисты рекомендуют

Уменьшить вероятность преждевременного выхода из строя радиатора системы охлаждения двигателя можно, соблюдая график прохождения ТО. Рекомендуемый интервал замены прописан изготовителем.

Охлаждающую жидкость следует менять после пробега 80 тыс. км. Регулярный процесс замены обеспечит удаление накипи и ржавчины, которые блокируют свободную циркуляцию охлаждающей жидкости.

Рекомендуется при замене вышедшего из строя радиатора одновременно поменять термостат и патрубки радиатора.

Важно не забывать, что промывка всей системы – это обязательное условие, при котором удаляется вся грязь и остатки старой жидкости. Используйте при низких t0 антифриз, не пользуйтесь водой

Иначе автомобиль может не завестись, а вода замёрзнуть. При этом некоторые детали выходят из строя или лопаются. В результате ремонт радиаторов неизбежен

Используйте при низких t0 антифриз, не пользуйтесь водой. Иначе автомобиль может не завестись, а вода замёрзнуть. При этом некоторые детали выходят из строя или лопаются. В результате ремонт радиаторов неизбежен.

Отключение системы водоснабжения

Если вы снимаете радиатор в отопительный сезон, необходимо перекрыть воду. В зависимости от конструкции системы отопления, это можно сделать тремя способами.

• В новых домах у каждой квартиры свой контур отопления. Вам достаточно перекрыть идущий от основного стояка вентиль или кран.
• В домах старой застройки, особенно построенных при СССР, перекрывать воду придется во всем стояке. Краны обычно находятся в подвальных помещениях.
• В последние годы при установке делают байпас на радиаторе отопления (см. фото). Чтобы не доставить соседям неудобств, откройте вентиль байпаса. Перекройте идущий в батарею вентиль, подождите пять минут и перекройте выходящий кран. Так вы выключите батарею из системы и не доставите неудобств окружающим.

Радиатор отопления с байпасом.

Падение уровня ОЖ

Разгерметизация магистрали – явление, с которым сталкивался, наверное, каждый автомобилист со стажем. Чаще всего причина утечек тосола заключается в нарушении целостности элементов системы охлаждения, находящихся в моторном отсеке, поэтому в первую очередь проверять нужно именно их:

• основной и печной радиаторы (после стоянки авто под ними будут наблюдаться мокрые пятна);
• расширительный бачок (в нём могут появиться трещины, утечка может происходить и через неплотно закрученную пробку);
• может прохудиться прокладка помпы;
• охлаждающая жидкость часто протекает через места крепления шлангов, а также при наличии на их поверхности сквозных дефектов (трещин, дырок);
• иногда антифриз уходит через уплотнитель термостата;
• редко, но случается утечка ОЖ через пробой прокладки ГБ.

В случае разгерметизации радиатора нужно устранить место протечки. Проще всего это сделать с помощью специальных герметиков, особенно если произвести полноценный ремонт не представляется возможным, однако у такого способа есть и обратная сторона – излишки герметика отложатся на стенках трубок радиатора, забивая их, так что лучше воспользоваться альтернативными способами восстановления целостности радиатора (пайка, холодная сварка). Если обнаружена течь помпы или термостата, проще всего будет просто установить новые детали, чем заменять сальники/прокладки/уплотнители, но многие автовладельцы предпочитают именно второй вариант с целью экономии. Хуже всего, если произошла разгерметизация прокладки ГБ – в этом случае без снятия головки не обойтись, а это не совсем тривиальная процедура.

Mazda Demio › Бортжурнал › Промывка системы охлаждения, замена антифриза.

С приходом реальных холодов в Демике стало довольно прохладно, даже после длительных поездок. Принято решение о промывке системы охлаждения вместе с радиатором отопителя салона. Так как в бюджете я несколько стеснён решил промывать “дедовским” методом, даже методами, то есть при помощи: лимонной кислоты, уксусной кислоты, и пищевой соды, последовательно и завершить промывку обычной дистиллированной водой.Каких либо инструкций по данной процедуре именно на Демио найти на просторах интернета мне не удалось по этому постигал “что, от куда, как” на собственном опыте.Первое, необходимо найти способ осуществлять слив жидкостей.В Демио (DW3W) на радиаторе есть сливной краник, НО расположен он в крайне не удобном месте, как раз над кронштейном крепления двигателя (лыжей) и окружён в изобилии различными патрубками и имеет очень маленькое сечение (фотать не было возможности). Так же попытка слива ОЖ через нарощенный на крану шланг, не увенчалась успехом поскольку кран был забит напрочь. Более доступным и быстрым для частого слива жидкости способом был выбран обратный патрубок на противоположном углу радиатора.Не большое замечание — родные хомуты патрубков системы охлаждения идущих от радиатора и к нему снять можно только большими плоскогубцами, а вот зацепить хомут обратно этими же плосками будет крайне сложно, хомут сжимается сильнее и ширины раскрытия обычных больших плоскогубцев уже не хватает.Для удобства частого монтажа и демонтажа лучше поставить обычный Винтовой хомут.

Сливаем и даём стечь ОЖ. Какой либо цветовой оттенок кроме чёрного в слившейся жидкости (до случайного попадания в неё АТФки) замечен не был.

Изначально промывку планировал делать циркуляцией моющего раствора при помощи сторонней помпы, но уже в процессе было решено промывать периодической заливкой/сливкой.Итак первым пошёл раствор лимонной кислоты и обычной воды. Кипятим воду разводим “лимонку”, заливаем прямо в радиатор и прокачиваем верхним патрубком пока перестанут идти пузыри, заводим двигатель немного греем и потихоньку доливаем, когда откроется термостат нужно наготове иметь пару литров раствора поскольку уровень его резко упадёт. Таким образом заполняем систему охлаждения, двигатель работает на холостых, или можно поехать покататься минут 10-15. Сливаем то что получилось. В системе после первого слива остается ещё около 2х литров охлаждайки, поэтому цвет слитого практически не чем не отличается от того что было.

но он уже содержит достаточно много твёрдых отложений в виде чёрной грязи

Далее по той же схеме моем обычной водой, пока не станет сливаться чистая жидкость (фотки делать не стал)Последней делаем промывку дистиллированной водой, и заливаем Антифриз кому какой по нраву.Писал уже что замена бюджетная потому и антифриз бюджетный, тот что нашёлся у отца в гараже, собственно и вся процедура проводилась при не посредственном участии хозяина гаража ))

П.С. После промывки таким способом ситуация с прогревом печки заметно улучшилась, не сказать чтоб прям Африка, но тепло! =) Возможно используемые реагенты для тяжолых случаев крайне не эффективны, но думаю до следующей смены я придумаю что-нибудь ещё! Возможно помою таки циркуляцией печку отдельно.П.П.С. Не удалось сделать фото внутренностей радиатора до, поэтому и после не стал делать. Но вместо грязно ржавого цвета теперь обладает металлически белым! что в принципе тоже результат! =)

Спасибо что осилили много букв!Всем Хип-Хопа!

Замена радиатора охлаждения

Стоит отметить, что радиатор от 2114 подходит и к другим представителям модельного ряда ВАЗ. Как известно, разработки компании ВАЗ – универсальны, поэтому неудивительно, что не только детали системы охлаждения, но и другие запчасти от более ранних и поздних моделей данной марки идеально подойдут и к 2114.

Являясь одной из основных деталей системы охлаждения, находящейся в постоянной работе, радиатору может потребоваться замена, поскольку он засоряется мусором или подвергается механическим повреждениям. Кроме того, замена охлаждающей жидкости должна производиться своевременно, в противном случае, она будет разъедать его изнутри, что, несомненно, приведет к поломке.

Как снять старый?

Демонтаж радиатора охлаждения и его патрубков ВАЗ 2114

Перед тем, как будет произведена замена, вне зависимости от производителя транспортного средства, стоит помнить, что процесс демонтажа старого и монтирования нового радиатора должен производиться на холодный двигатель, и ВАЗ 2114 не является тому исключением. Кроме того, перед заменой данной запчасти необходимо отключить аккумулятор и слить охлаждающую жидкость, открутив пробку, расположенную внизу слева.

1. Слив жидкость для охлаждения, нужно снять воздушный фильтр, закрепленный двумя болтами, освободив фильтр воздуховода посредством ослабления хомута.
2. После того, как радиатор будет освобожден от воздушного фильтра, необходимо демонтировать защитный экран, предусмотренный разработчиками ВАЗ. Для этого необходимо ослабить верхние крепления, снять железный хомут и ослабить хомут обратки расширительного бачка.
3. Также следует снять патрубки: верхний можно демонтировать посредством ослабления железных хомутов с помощью ключа на 8 или отвертки, нижний же, в большинстве случаев, не только прикручен к термостату, а и посажен на специальный герметик, исключающий протекание жидкости из радиатора. Чтобы снять нижний патрубок, необходимо удалить герметик и ослабить хомут.
4. Кроме того, необходимо обязательно отключить провод питания вентилятора, после чего саму деталь можно вынуть, сняв посадочные подушки.

   Извлечение радиатора и его крепления

5. Затем необходимо снять вентилятор, прикрученный на несколько гаек. Основная работа по демонтажу главной части системы охлаждения двигателя окончена, дело осталось за малым — её замена.

Как закрепить новый

1. К новой системе охлаждения подключить вентиляторы и закрутить их гайками.
2. После этого аккуратно вставить его на место, надев на него посадочные подушечки, подключить штекер питания к вентилятору.
3. Затем нужно закрепить нижний патрубок к термостату, обильно смазав герметиком для исключения возможности протекания, а также закрепить верхний и затянуть хомуты.
4. Далее необходимо зафиксировать хомут обратки расширительного бачка, прикрепить экран и закрепить железный хомут.
5. После этого следует установить воздуховод и воздушный фильтр, также закрепив хомутом.

Как поменять радиатор охлаждения на Ваз 2110, 2111, 2112

Вам понадобиться:

• Ключ «на 10»;
• Отвертка;

1). Открываем капот, отсоединяем минусовую клемму от аккумулятора, достаем сливную пробку в левой части радиатора и сливаем охлаждающую жидкость.

2). Сливаем антифриз с блока цилиндров (для ускорения данного процесса можно открутить пробку на расширительном бачке).

3). Отключаем вентилятор радиатора (для удобства можно также снять и воздушный фильтр).

4). Слева у радиатора раскручиваем болты.

5). Еще один снизу радиатора.

6). Аккуратненько вынимаем вентилятор радиатора.

7). Откручиваем крепления хомутов и отсоединяем патрубки радиатора.

8). Вытаскиваем сам радиатор меняем на новый и устанавливаем в обратной последовательности. Не забываем залить охлаждающую жидкость.

ВИДЕО

Как поменять радиатор охлаждения на Ваз 2113, 2114, 2115

Вам понадобиться:

• Ключи и головки «на 8» и «на 10»;
• Отвертка;

1). Отсоединяем минусовую клемму от аккумулятора. С расширительного бачка снимаем пробку и сливаем охлаждающую жидкость.

2). Далее снимаем корпус воздушного фильтра.

3). Снимаем радиатор вместе с охлаждающим вентилятором. Чтобы упростить данную задачу рекомендую вначале снять вентилятор, и только после этого радиатор. Для этого нам необходимо снять разъем питания двигателя электровентилятора, снять хомуты и отсоединить все патрубки, подходящий к радиатору.

4). Отворачиваем пластину, с помощью которого зафиксирован радиатор, наклоняем его в сторону двигателя и извлекаем с места установки.

5). Установка нового радиатора производиться в обратной последовательности, после чего заливаем в расширительный бочок охлаждающую жидкость и проверяем работу двигателя, вернее срабатывание системы охлаждения.

Процедура смены жидкости

1. Автомобиль устанавливаем на ровной площадке с ямой или на эстакаде. Отсоединяем клемму аккумулятора. Двигатель должен остыть во избежание ожогов. На отечественных автомобилях для доступа к сливной пробке блока цилиндров необходимо отсоединить модуль зажигания. Готовим емкости для старой охлаждающей жидкости, так как она ядовитая и подлежит утилизации.
2. Откручиваем пробку сливного бачка. Затем откручиваем сливную пробку на блоке цилиндров и сливаем тосол. Откручиваем сливную пробу на радиаторе для слива жидкости из него. Не забываем слить старый антифриз из расширительного бачка.
3. Закручиваем все пробки, заливаем в систему дистиллированную воду. Можно добавить в нее нового антифриза. Подсоединяем клемму и заводим автомобиль на несколько минут.
4. После промывки системы водой (эту процедуру можно повторить) вода сливается в порядке, аналогичном, как при сливе старого тосола (пункт 2).
5. Закрутив сливные пробки и проверив все соединения системы охлаждения, заливается новый антифриз. В системе обязательно будут воздушные пробки. Для их удаления переднюю часть автомобиля необходимо немного приподнять и завести двигатель. Пробка расширительного бачка должна быть открыта. Воздух из системы будет постепенно вытеснен. Долив антифриз до необходимого уровня на расширительном бачке, закручиваем крышку, проверяем все соединения на наличие течи антифриза, протираем элементы, на которые попал антифриз.
6. После небольшого пробега автомобиля необходимо проверить уровень охлаждающей жидкости и при необходимости снова долить.

Откручиваем крышку расширительного бачка

Надеваем шланг на штуцер краника радиатора охлаждения

Сливаем тосол в емкости

Заливаем антифриз

Заливка новой охлаждающей жидкости

Однако перед этим важно понимать, что именно вы собираетесь заливать. Ведь такой запутанной классификации, как у охлаждающих жидкостей, нет больше нигде

Поэтому настоятельно рекомендуем сначала изучить, какие бывают виды и типы антифризов, и тогда вам станет понятно, что лучше заливать в систему охлаждения двигателя.

Если при замене вы используете концентрат антифриза, то он предварительно перед заливкой должен разбавляться дистиллированной водой в пропорции один к одному. При таком соотношении он способен выдержать мороз до -40 °C. Все пропорции и диаграммы обычно указаны непосредственно на упаковке с охлаждающей жидкостью.

Во избежание образования воздушных пробок в системе, автомобиль должен находиться в строго горизонтальном положении. Далее следуйте в таком порядке:

1. Отсоедините самый верхний патрубок, подающий антифриз в двигатель (обычно он находится в районе впускного коллектора). Пример смотрите на видео ниже.
2. Новую охлаждающую жидкость следует заливать через горловину расширительного бачка. Для удобства лучше использовать воронку.
3. Заливайте антифриз до тех пор, пока он не начнёт вытекать из отсоединённого в первом пункте патрубка.
4. Вставьте патрубок на место и зажмите его в месте соединения хомутом.
5. Не стоит заливать антифриз в бачок под завязку. Оптимальным будет уровень между отметками MIN и MAX.

После заливки плотно закройте пробку бачка, заведите машину и прогрейте её до тех пор, пока не сработает вентилятор. Потом подождите когда остынет мотор, и проверьте уровень охлаждающей жидкости в расширительном бачке. При необходимости антифриз следует долить до нормы, но делать это можно только на холодный двигатель!

Завоздушенность магистрали

Нередко печка Mazda Demio плохо греет из-за попадания воздуха в магистраль с охлаждающей жидкостью. К таким последствиям приводит неправильная технология замены антифриза, иди же попадание воздуха через неплотности в соединениях патрубков. Воздух скапливается в верхних точках локальных отрезков трубопроводов точно так же, как в обычной бытовой системе отопления, препятствуя нормальной циркуляции антифриза. В результате через радиатор отопителя проходит недостаточный объём жидкости, что и приводит к снижению эффективности обогрева салона. Удаление воздушной пробки можно выполнить самостоятельно:

• установите автомобиль с прогретым силовым агрегатом на уклоне таким образом, чтобы горловина расширительного баска располагалась выше всех других компонентов системы охлаждения;
• уклон должен быть таким, чтобы стояночный тормоз обеспечивал удержание автомобиля;
• откройте капот, открутите и снимите крышку РБ;
• запустите мотор, на некоторое время (секунд 10-15) надавите на педаль акселератора до 3.5-4.0 тысяч оборотов, а затем снизьте их до значения 2300-2500 оборотов;
• снимите патрубок системы охлаждения, расположенный выше других, направьте конец в ёмкость достаточного объёма;
• опять начните прогазовывать, наблюдая за вытекающим из патрубка антифризом. Как только в нем перестанут появляться пузырьки воздуха, одеваем его на штатное место;
• по мере ухода ОЖ её следует доливать, то же следует сделать по окончании процедуры.

Признаки неисправности и возможные решения проблемы

Радиатор может выйти из строя по разным причинам, но наиболее распространённым считаются:

• дорожно-транспортные происшествия;
• механические повреждения элемента: камни, песок, гравий, посторонние предметны;
• уменьшение внутреннего рабочего объёма трубок радиатора из-за засорения агрессивными химическими соединениями;
• механические и иные повреждения патрубка и бочка для охлаждающей жидкости;
• ослабление соединений металлических и пластиковых частей;
• естественное старение металла.

Кроме этого, но крайне редко, машины поступают в продажу с заводским дефектом радиатора.

Недостаточно быстро, или вовсе не остывает антифриз. На проблему указывают горячие патрубки вверху и внизу.В этом случае потребуется чистка или промывка радиатора. Возможно, что его поверхность запылилась или забита тополиным пухом, листьями.

Внизу и вверху радиатор не греется: холодный. Причина кроется в том, что горячий антифриз не проходит по засорённым трубкам и контуру радиатора. Следовательно, не охлаждает верхнюю и нижнюю часть.

Неисправность крышки радиатора или расширительного бачка. Потребуется замена этих элементов. Можно самостоятельно подрезать пружины.

Ещё одной проблемой может быть выход из строя термостата, помпы или датчиков

Рекомендуется уделить особое внимание именно термостату

При небольших отклонениях объёма антифриза можно долить дистиллированную воду и продолжить движение в направлении СТО.

Как слить воду из радиатора

Обязательно запаситесь тряпками и приготовьте емкость для слива воды. Объем воды зависит от типа батареи, количества и высоты секций. Для удобства смотрите таблицу:

Тип радиатора	Высота (мм) / модель	Минимальный объем секции (л)	Максимальный объем секции (л)
Алюминиевый	350	0,2	0,3
500	0,35	0,45
600	0,4	0,5
900	0,6	0,8
1200	0,8	1
Биметаллический	350	0,1	0,15
500	0,2	0,3
600	0,25	0,35
900	0,3	0,5
1200	0,4	0,6
Чугунный	МС 140-300	0,8	1,3
МС 140-500	1,3	1,8
МС-140	1,1	1,4
МС 90-500	0,9	1,2
МС 100-500	0,9	0,2
МС 110-500	1	1,4

Большинство производителей используют свои стандарты и нормы. Поэтому цифры приблизительные. Но благодаря приведенным в таблице данным вы можете подсчитать емкость воды или теплоносителя, которые содержатся в батарее отопления.

Алюминиевые, биметаллические и стальные радиаторы

На алюминиевых и биметаллических радиаторах предусмотрен кран Маевского. С его помощью можно безопасно слить воду. Чтобы его открутить потребуется специальный ключ. Часто на выступающей головке крана есть насечка под плоскую отвертку. Если нет ключа – воспользуйтесь ей.

Подставьте емкость для слива под кран и отворачивайте его. Когда польется вода, вы сможете регулировать ее напор поворотом головки.

На дешевых моделях вместо крана Маевского может стоять заглушка. Для слива воды придется открутить ее. Для этого понадобится гаечный ключ соответствующего размера. Также подойдет разводной или газовый.

Оберните место вокруг заглушки тряпкой или ветошью и медленно ее отворачивайте. Помните, что резьба бывает левой и правой. Придерживайте заглушку рукой, чтобы вода не хлынула сильным потоком.

Чугунные радиаторы

В чугунных батареях стоят заглушки большого размера. Они, как правило, покрашены и приржавели. Чтобы открутить ее понадобится газовый ключ с длинной ручкой. Для повышения усилия на него можно надеть кусок трубы соответствующего диаметра.

Резьба на заглушке может быть левой или правой, на глаз этого определить нельзя. Пытайтесь провернуть ее без рывков, прилагая равномерное усилие. Если сорвете резьбу – бед не миновать.

Когда первые один-два оборота сделаны, подставьте под слив емкость для воды. Откручивайте заглушку так, чтобы ее не выбило напором – давление в системе может быть большим.

Совет

Если заглушка окрашена и краска попала в ее стык с секцией радиатора, обработайте его растворителем и подождите несколько минут. Повторите процесс 3-4 раза – сорвать заглушку с места будет легче. Если заглушка не поддается – залейте в стык преобразователь ржавчины WD-40 или его аналог и подождите 5-10 минут. После этого открутить ее будет легче.

Радиаторы с нижним и седельным подключением

Нижнее или седельное подключение радиаторов обычно делают при двухтрубной системе отопления. На входящую и выходящую трубы обычно ставят вентиль или клапан, который можно перекрыть (см. фото). На них есть насечка для отвертки или посадочное место под шестигранник (размеры могут отличаться).

Стальной радиатор с нижним подключением.

Чтобы слить воду из радиатора достаточно перекрыть вентиль, после чего отсоединить патрубки. Если позволяет ход труб, можно их отодвинуть вниз или в стороны. Если нет такой возможности – придется снимать радиатор с кронштейнов. Для этого просто потяните его вверх и на себя.

Если на трубах, подающих и отводящих воду, нет заглушек – придется импровизировать. Оберните вентили тряпкой, подставьте под слив таз для воды. Постепенно откручивайте вентиль отсоединяя батарею от общей системы.

Совет

Когда вода начнет выходить из радиатора, не пытайтесь открутить вентиль дальше. Лучше подождать, чем залить соседей. Дождитесь пока вся вода не выйдет из секций и только после этого приступайте к демонтажу.

Используемые материалы

Если стыки труб и радиаторов не совпадают, можно воспользоваться гофрированным шлангом

Применяются стальные оцинкованные трубы для изменения системы или удлинения подводок к отопительным аккумуляторам. Они стыкуются резьбовыми соединениями, сварка не используется. Температура плавления стали +1400°С, а цинка — +900°С. Цинк полностью испаряется на участке сварочного шва.

Требуются комплектующие:

• глухие и проходные радиаторные втулки;
• два запорных вентиля;
• парные контргайки при установке на сгоны, их размер соответствует диаметру подводок;
• кронштейны для фиксации конвектора на стене.

Как отсоединить радиатор отопления

Есть три вида подключения радиаторов отопления – сварное, через муфту и американку. Определить на глаз это несложно (см. фото).

Неокрашенный сварной шов системы отопления.

Муфта для труб отопительной системы.

Если в вашем доме установлены конвекторы, а не радиаторы, скорее всего их трубы сварены с общей системой. Остается только обрезать входящие трубы болгаркой. Для демонтажа конвектора выберите наиболее удобное для вас место – в любом случае, придется нарезать резьбу на трубах отопления.

Демонтаж муфты отопления

Муфты устанавливали при Союзе, это простой, но эффективный метод стыковки труб. При скручивании муфты придерживайтесь следующих рекомендаций:

1. Обработайте стыки муфты и труб растворителем, подождите пока старая краска сойдет;
2. На муфте, как правило, есть два выступающих ребра. За них удобно ухватиться газовым ключом;
3. Откручивайте муфту на себя и вниз.

Важно

Если муфта прокручивается вместе с трубой отопления и не проворачивается по резьбе, это плохой знак. Значит, она приржавела или старая краска не дает ей открутиться. Позовите помощника, который придержит трубу. Одним ключом нужно удерживать трубу подачи (или отвода) воды от проворачивания. Вторым – срывать муфту.

Отключение американки

Фитинг американка для пропиленовых труб отличается от остальных тем, что в нем есть прижимная гайка. Для отключения радиатора от труб открутите ее до тех пор, пока не освободится ответная часть. После этого можно достать из радиатора часть патрубка.

Старые образцы «американок» обжимают концы вентиля. Со временем резьба принимает форму ответной части и не может быть обжата заново. Если радиатор был установлен более пяти лет назад, то стоит поменять весь вентиль или сгон.

Фитинг «американка»

ЗАМЕНА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ДВИГАТЕЛЯ 2,3 Л

MAZDA CX-7. ЗАМЕНА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ДВИГАТЕЛЯ 2,3 Л

Охлаждающую жидкость марки FL 22, ре­комендованную заводом-изготовителем, следует заменять через 195 тыс. км пробе­га или 11 лет эксплуатации (в зависимости от того, что наступит раньше).

Охлаждающие жидкости других марок завод-изготовитель рекомендует заме­нять через 90 тыс. км пробега или 4 года эксплуатации. Затем охлаждающую жид­кость следует заменять каждые 2 года эк­сплуатации.

Вам потребуются: охлаждающая

жидкость, обтирочная ткань, емкость вместимостью не менее 10 л для сли­ваемой охлаждающей жидкости.

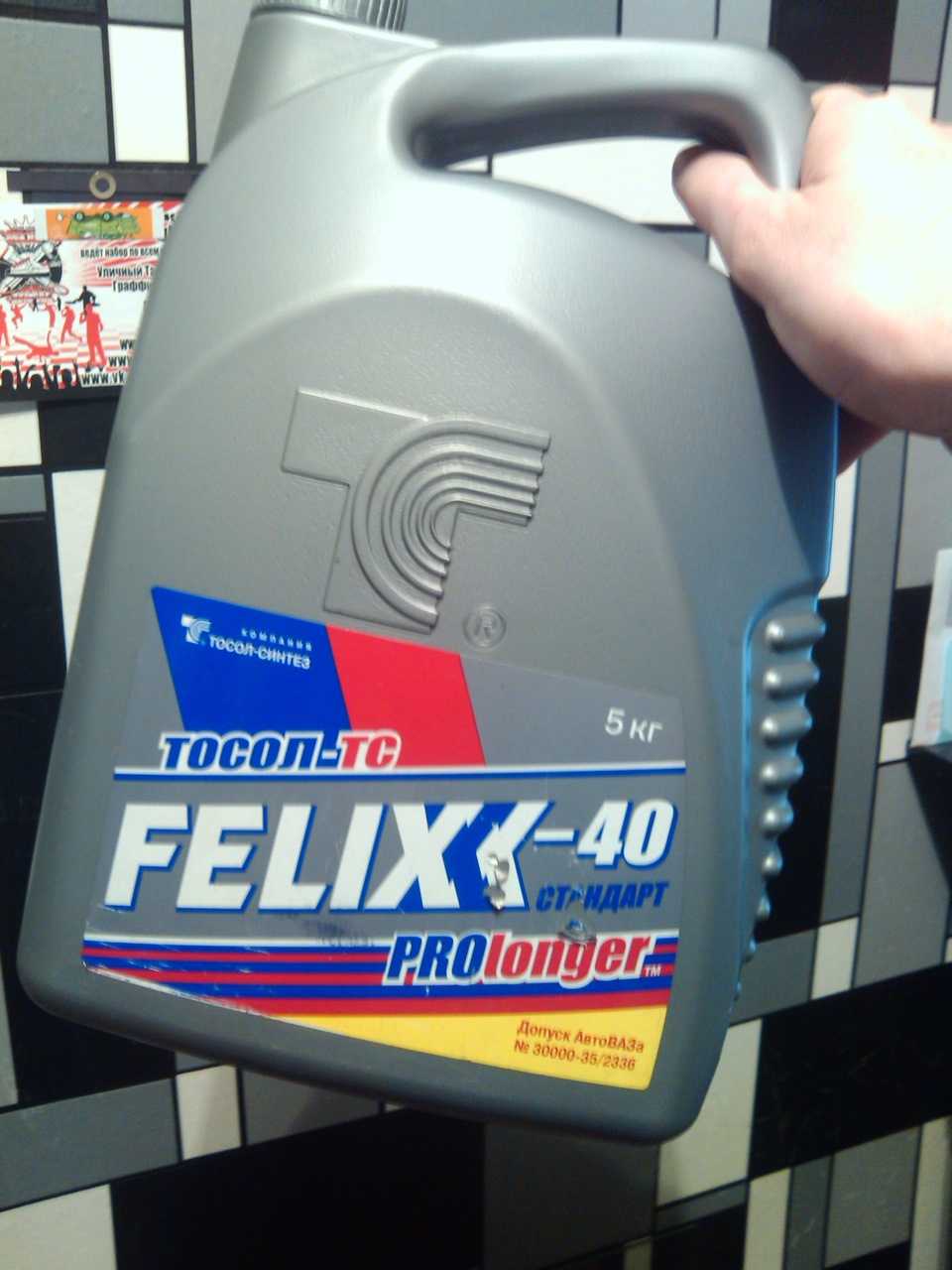

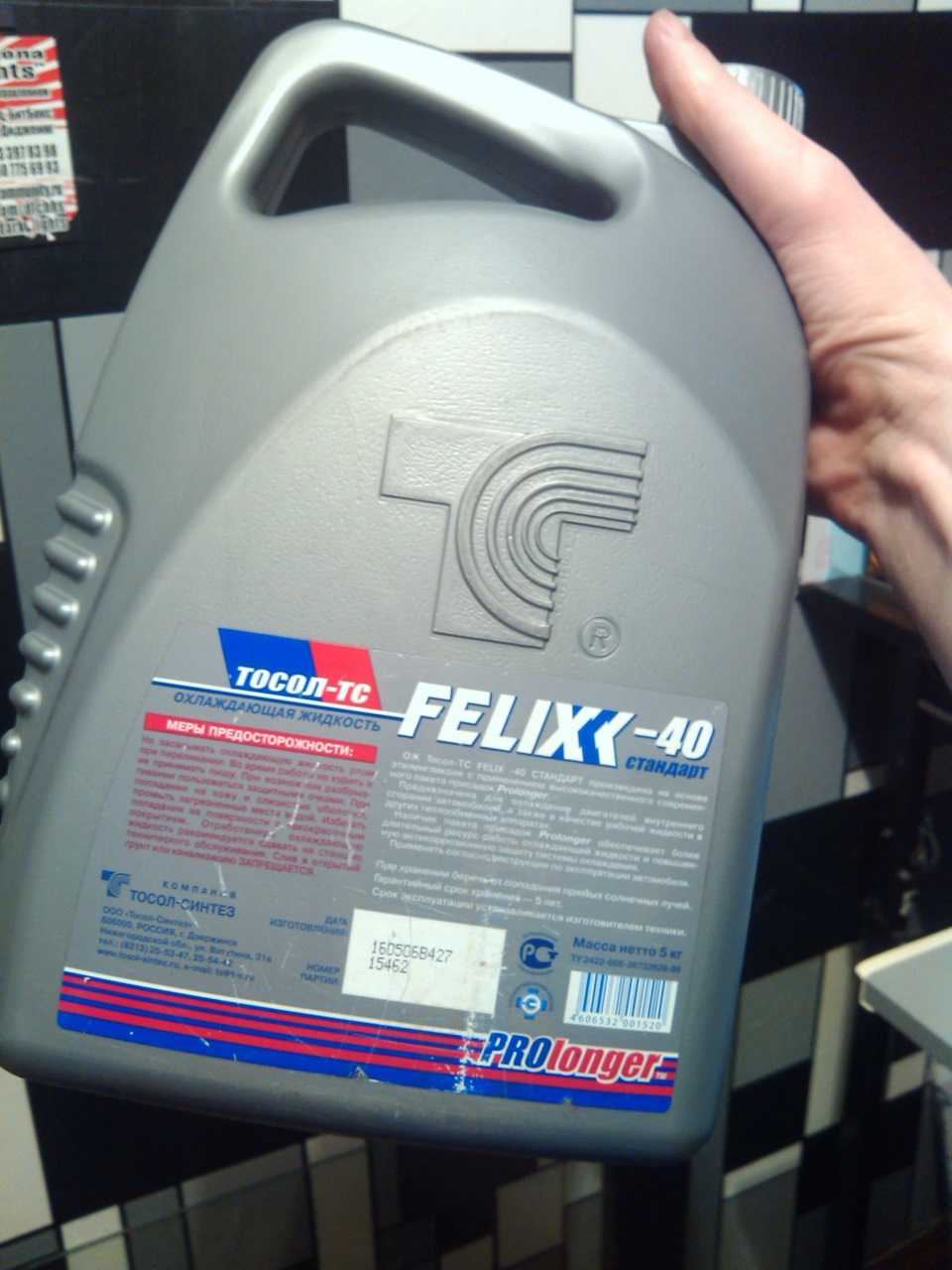

Применяйте охлаждающие жидкости на ос­нове этиленгликоля (антифризы).

Заменяйте охлаждающую жидкость только на холодном двигателе.

Охлаждающая жидкость токсична, поэтому будьте осторожны при работе с ней.

При пуске двигателя пробка расширительно­го бачка должна быть закрыта. Заворачивай­те пробку бачка плотно. Система охлажде­ния при работающем двигателе находится под давлением, поэтому из-под слабо за­вернутой пробки может потечь охлажда­ющая жидкость.

1. Установите автомобиль на ровную го­ризонтальную площадку.

2. Отверните пробку радиатора.

3. Подставьте емкость под сливную проб­ку радиатора системы охлаждения, и, вы­вернув пробку, слейте жидкость.

Для того чтобы не загрязнять окружающую среду, сливайте его из радиатора через во­ронку (например, изготовленную из пласти­ковой бутылки для газированной воды).

4. Заверните сливную пробку.

Если расширительный бачок сильно загряз­нен, то снимите его (см. «Снятие и установка расширительного бачка», с. 107), промойте и установите на место.

5. Промойте систему охлаждения, для чего медленно наполните систему водой, заливая ее в радиатор, до уровня пароот­водящей трубки, после чего доведите уро-

вень воды в расширительном бачке до мет­ки «FULL».

6. Пустите двигатель и дайте ему порабо­тать до момента включения электровенти­лятора.

7. Остановите двигатель и слейте воду. ПРИМЕЧАНИЕ

Промывайте систему охлаждения до тех пор, пока не начнет сливаться чистая вода.

8. Отверните пробку радиатора и залейте охлаждающую жидкость до уровня пароот­водящей трубки.

9. Долейте охлаждающую жидкость непо­средственно в расширительный бачок, для этого откройте пробку расширительного бачка.

12. Закройте пробку расширительного бачка, пролитую жидкость удалите чистой тканью.

13. Пустите двигатель и прогрейте его до рабочей температуры (до включения вен­тилятора).

14. После этого остановите двигатель, проверьте уровень охлаждающей жидкости и при необходимости долейте ее в расши­рительный бачок до метки «FULL».

При работе двигателя следите за температу­рой охлаждающей жидкости по указателю. Если стрелка дошла до красной зоны, а вен­тилятор радиатора не включился, включите отопитель и проверьте, какой воздух через него проходит. Если отопитель подает подо­гретый воздух, скорее всего, неисправен вентилятор, а если подает холодный воздух, значит, в системе охлаждения двигателя об­разовалась воздушная пробка. Для ее удале­ния остановите двигатель, дайте ему остыть и отверните пробку расширительного бачка. Пустите двигатель, дайте ему поработать в течение 3-5 мин и заверните пробку бачка.

Для лучшего заполнения системы без воз­душных пробок периодически прожимайте шланги радиатора рукой.

Через несколько дней эксплуатации автомо­биля после замены охлаждающей жидкости проконтролируйте ее уровень. При необхо­димости доведите уровень до нормы.

Если через очень короткое время цвет све­жей жидкости стал коричневым, значит, вы залили подделку, в которую производитель «забыл» добавить ингибиторы коррозии. Кро­ме того, одним из признаков подделки явля­ется резкое полное обесцвечивание жидко­сти. Краситель качественной охлаждающей жидкости очень стоек и со временем только темнеет. Обесцвечивается жидкость, под­крашенная бельевой синькой. Такой «анти­фриз» необходимо быстрее заменить.

Видео по теме “MAZDA CX-7. ЗАМЕНА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ДВИГАТЕЛЯ 2,3 Л”
