Пошаговая инструкция по замене подшипника полуоси
Перед тем как приступить к снятию и замене неисправного узла необходимо подготовить инструмент и приобрести новый подшипник, сальник, стопорную шайбу. Старые придется разрезать или сбивать молотком, поэтому повторно использовать их не получится.
Сам шарикоподшипник однорядный, относится к распространенной 500 серии. Его серийный номер 180508 у отечественных или 62208-2RS у иностранных производителей. Артикул завода изготовителя – 2121-2403080. Импортные аналоги есть у SKF, FAG, NSK и других, а стоимость не превышает 900-1000 рублей за штуку.
Важно! Подшипник для автомобилей Нива с ABS и без нее одинаковый, отличия заключаются в запорных кольцах (гладкая поверхность без АБС, со шлицами для комплектации с АБС). Также подходит деталь от простой Нивы ВАЗ 2121 и её модификаций
Пошаговая инструкция для замены своими руками
После установки транспортного средства на смотровую яму его фиксируют с помощью противооткатных средств. Предварительно рекомендуется отключить ручной тормоз. Для снятия старого уплотнителя нужно провести предварительную разборку узла задней ступицы и извлечение полуоси.
Разбирать узел нужно в строгом соответствии с инструкцией:
- Колесные гайки ослабляют. После этого поднимают автомобиль на домкрате и снимают колесо.
- На буртике задней оси, который выступает за тормозной барабан, может быть ржавчина, которую нужно удалить. Проводят дополнительную обработку детали смазкой.
- На барабане имеется два болта крепления, для откручивания которых понадобится ключ на 12 мм. Барабан аккуратно обстукивают молотком, что позволяет его сдвинуть с места.
- Можно использовать 2 способа для снятия барабана. Его выдавливают с помощью болтов, которые случат для крепления. Барабан сбивают молотком. Процедура выполняют максимально аккуратно во избежание повреждения краев.
- Проводят очистку посадочного места полуоси, что обеспечит простое снятие барабана в дальнейшем.
На следующем этапе снимают полуось. У Нивы Шевроле есть 4 болта, предназначенных для крепления оси. Амортизатор удерживают кронштейном, который располагается с другой стороны полуоси. После того, как все болты будут откручены, амортизатор не будет удерживать задний мост, который выталкивается вниз пружиной.
Если будет вытекать масло, нужно поднять транспортное средство домкратом выше и подставить емкость для сбора жидкости под место проведения работ. Если чулок заднего моста будет упираться в наклоненном положении в другую сторону, это устранит утечку масла.
Если местом крепления амортизатора выступает чаша пружины, откручивать его не нужно. В этом случае не используют подставку. Чтобы открутить 4 болта, которыми крепится задняя полуось, необходимо использовать ключ на 17 мм
При выполнении процедуры обращают внимание на гроверы, которые не должны находиться в заднем механизме. Если старый гровер потеряется, а мастер установит новую деталь, она попадет в пространство между барабаном и колодкой, что приведет к заклиниванию колеса в транспортном средстве
После откручивания болтов полуось извлекают резким движением вместе с подшипником. Если не получается вытянуть ее с обоймы, то рекомендуется закрепить колесо на шпильке тремя гайками и с усилием подергать за него. В домашних условиях можно привязать колесо к створке ворот гаража веревкой. По воротам стучат молотком и полуось выходит из обоймы.

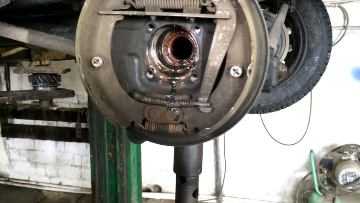

После демонтажа полуоси мастеру откроется доступ к металлическому щитку, предназначенному для крепления тормозных колодок. Его фиксируют двумя верхними болтами, которые вставляют в отверстия. Остальные действия выполняют в соответствии с инструкцией:
- На фланце заднего моста располагается толстая резиновая подкладка, которую рекомендуется снять.
- Старый сальник поддевают пассатижами или отверткой и извлекают с установочного места, которое нужно очистить и протереть тряпкой.
- На новый уплотнитель наносят небольшое количество трансмиссионного масла. Его устанавливают в посадочное место в ровном положении.
- Сальник прессуют круглой наставкой, которую делают из трубы. Во избежание повреждения резиновой прокладки рекомендуется использовать старый сальник во время прессования.
После замены сальника проводят очистку всех деталей от масла – колодок, тормозного цилиндра, металлического щитка и барабана. Перед сборкой полуоси рекомендуется осмотреть ее подшипник. При отсутствии смазки деталь обрабатывают. Если наблюдаются признаки износа подшипника, его меняют на новую деталь. Необходимость замены определяется по заеданию или легком шуме, затрудненном вращении. Если наблюдаются неисправности, то полуось стоит отвезти в сервисный центр, так как заменить подшипник можно только при наличии специального оборудования.
По окончанию работ по замене сальника проводится проверка масла в редукторе заднего моста. Для этого выкручивают пробку заливной горловины из кожуха редуктора и определяют визуально количество техжидкости. Если масла не хватает, его добавляют через шланг, который вставляют в заливную горловину.
18.1.13. Замена подшипников ступицы
Работу проводим на смотровой канаве или подъемнике. Вывешиваем переднюю часть автомобиля и снимаем колесо. Отсоединяем суппорт с направляющей колодок (см. Разборка переднего тормозного механизма)…
…и подвязываем их проволокой к верхнему рычагу.
Отворачиваем регулировочную гайку подшипников ступицы (см. Проверка и регулировка зазора в подшипниках ступицы).
Вынимаем конусную втулку.
Зубилом разгибаем край стопорной пластины гайки переднего крепления рычага к поворотному кулаку.
Аналогично расконтриваем гайку заднего крепления.
Накидным ключом «на 19» отворачиваем гайку заднего крепления рычага к поворотному кулаку.
Аналогично отворачиваем гайку переднего крепления.
Снимаем стопорную пластину.
Сняв рычаг с болтов, отводим его от поворотного кулака.
Отсоединяем тормозные шланги от поворотного кулака (см. Снятие переднего тормозного шланга). Отсоединяем крепление верхней и нижней шаровых опор от рычагов (см. Снятие верхней шаровой опоры, и Снятие нижней шаровой опоры).
Со шлицев корпуса наружного шарнира привода переднего колеса снимаем поворотный кулак в сборе с шаровыми опорами, ступичным узлом и тормозным диском.
Разъединяем поворотный кулак и ступицу с тормозным диском.
При затруднении в разъединении деталей зажимаем поворотный кулак в тиски…
…и выколоткой из мягкого металла выбиваем ступицу.
Теперь можно вынуть болты крепления рычага к поворотному кулаку.
Для разъединения ступицы и тормозного диска наворачиваем гайку на шпильку…
…и выбиваем шпильку.
Отвернув гайку, вынимаем шпильку.
Аналогично демонтируем другие шпильки.
Разъединяем ступицу и тормозной диск.
Зубилом сбиваем грязезащитное кольцо.
Ключом «на 10» отворачиваем болт крепления защитного кожуха…
…и снимаем кожух.
Для демонтажа сальников и подшипников ступицы зажимаем поворотный кулак в тиски.
Поддеваем отверткой сальник…
Вынимаем внутреннее кольцо наружного подшипника с сепаратором и роликами.
Аналогично вынимаем сальник, кольцо и внутреннее кольцо другого (внутреннего) подшипника с сепаратором и роликами.
Бородком выбиваем наружное кольцо наружного подшипника…
Аналогично выбиваем наружное кольцо внутреннего подшипника. Сборку производим в обратной последовательности. Перед установкой подшипников очищаем внутреннюю полость поворотного кулака от старой смазки. Подходящим отрезком трубы запрессовываем…
…наружные кольца подшипников.
Закладываем в полость поворотного кулака и в сепараторы подшипников 40 г смазки Литол-24.
Подходящим отрезком трубы запрессовываем сальники.
Установив грязезащитное кольцо,…
…зубилом вдавливаем в нескольких местах металл кольца в проточку поворотного кулака.
Соединив тормозной диск со ступицей,…
…выколоткой из мягкого металла запрессовываем шпильки.
Головки шпилек фрезерованной поверхностью должны быть обращены к цилиндрической поверхности тормозного диска.
Чтобы болты крепления рычага к поворотному кулаку при его установке на автомобиль не выпали,…
…наворачиваем на них гайки.
Вставив хвостовик наружного шарнира привода в шлицы ступицы.
…монтируем поворотный кулак.
По окончании сборки регулируем зазор в подшипниках (см. Проверка и регулировка зазора в подшипниках ступицы).
Снятие полуоси
Сообщение Magellan » 12 дек 2009, 03:07
После этого, полуось должна выйти наружу.
Сообщение muzolya » 12 дек 2009, 04:33
Сообщение MEW » 12 дек 2009, 12:59
Сообщение Gimalaev » 12 дек 2009, 13:17
Сообщение Pilot » 12 дек 2009, 16:18
Сообщение ivan1 » 12 дек 2009, 17:52
Сообщение muzolya » 12 дек 2009, 19:26
Должен не согласиться с вами коллега
Машинка старая. Последний раз полуось доставалась. Хммм. Давно.
Но как оказалось эффективно. Я думаю — раз на раз не приходиться.
Сообщение ivan1 » 12 дек 2009, 20:06
Должен не согласиться с вами коллега
Машинка старая. Последний раз полуось доставалась. Хммм. Давно.
Но как оказалось эффективно. Я думаю — раз на раз не приходиться.
Сообщение muzolya » 12 дек 2009, 20:24
Аналогично левая вышла как по маслу
Машинка стоит на козлах, больших, советских, крепких.
Сообщение Pilot » 13 дек 2009, 00:50
Сообщение Зоркий сокол » 14 дек 2009, 23:03
Сообщение Pilot » 15 дек 2009, 00:30
Сообщение muzolya » 15 дек 2009, 17:56
Сообщение ivan1 » 15 дек 2009, 22:21
Сообщение Serg » 03 фев 2010, 11:46
хехе, пробовал я такой метод — не помогло. и колесо обратной стороной одевал, и ногами его пинал, и кувалдой по нему фигачил, и через верёвку кувалдой дёргал — ноль на массу
помог универсальный инструмент «кувалда» взял загнул нафиг тормозной щиток и после пары ударов кувалды по фланцу полуось очень охотно выскочила
зато перед этим была аццкая камасутра на пару дней по снятию квадратной хреновины, которая полуось держит — там один болт просто наааамертво закис. пришлось эту хрень зубилом фигурно вырубать
ЗЫ: тормозной щиток я кстати потом даж менять не стал, просто обратно загнул. правда немножко перестарался, он сцуко начал цеплять и аццки греть барабан. в итоге много дыма, убитый барабан и куски плавленного силумина от барабана на щитке
я его потом дооооолго выгрызал оттуда, ибо новый барабан вставать не хотел.
Сообщение longer » 09 мар 2010, 11:37
это ж за какое место надо поднять машину и какой иметь рост. чтобы поместитья под мостом поперек.
Пошаговая инструкция «Как заменить подшипник полуоси на Ниве Шевроле»
Замена подшипника полуоси Шевроле Нива с АБС и без АБС кардинально не отличается. Различия в конструкции подшипниковых узлов только в запорных кольцах. При замене возникает сложность снятия данных шайб, в некоторых ситуациях её просто срезают или сбивают молотком. В любом случае при установке нового подшипника рекомендоваться менять так же стопорное кольцо с сальником.
Совет:
Установите автомобиль на ровную поверхность, поставьте противооткатные упоры, поднимите колесо домкратом. При демонтаже полуоси потребуется приложить не малое усилие, чтобы вытащить её, поэтому закрепляйте авто надежно, устанавливайте упоры.
Демонтаж узла из моста и снятие подшипника
- С неисправной стороны откручиваем и снимаем заднее колесо.
- Далее откручиваем болты крепления тормозного барабана, чтобы демонтировать его.
- Сразу же можно проверить люфт подшипникового узла, перемещая полуось в осевом направлении.
- Теперь выкручиваем четыре болта крепления полуоси ключом на 17.
- Перед тем как начать вынимать ось, подставьте упор под задний мост, чтобы он не провисал, иначе будет вытекать трансмиссионное масло из редуктора.
- На фото показан способ выпрессовки детали. Установите две пластины или широкие ключи под фланец. Начните равномерно закручивать в специальные отверстия два болта (М12 или М10), тем самым усилие будет передаваться на тыльную часть фланца.
- Постепенно подшипник сойдет с посадки, после чего ось свободно вынется.
Внимание:
После изъятия вала, проверьте состояние уплотнения, при горизонтальном положении моста масло не должно вытекать.
- Теперь зажимаем ось в тиски, для спрессовки запорной шайбы. Для начала попробуйте демонтировать стопорный элемент зубилом и молотком. В некоторых ситуациях снятие таким способом не возможно из-за прикипания деталей.
- Если элемент не поддаётся демонтажу, пробуем нагреть и снова сбить его зубилом.
- Другой способ: разрезаем болгаркой с маленьким диском.
- Так же можно разрезать, а потом расколоть наружную обойму. Затем двумя молотками выбить шайбу, как показано на фото, после чего снять зубилом внутреннюю обойму шарикоподшипника с сепаратором.
Внимание:
При демонтаже шайбы старайтесь не повредить посадочную поверхность вала.
Съемник для снятия полуоси:
Как снять полуось с прикипевшим подшипником:
Устанавливаем задний подшипник полуоси Нива Шевроле, сальник и запорную шайбу
Перед тем как поставить новый подшипник полуоси Нива Шевроле (номер 62208.2RS) проверьте вал на дефекты, уберите грязь с коррозией. Так же следует осмотреть саму ось, на наличие трещин, деформации, коррозии, повреждений. Теперь приступаем к замене.
Совет:
Перед установкой нового заднего подшипника, аккуратно вскройте уплотнение, далее проверьте количество смазки. Желательно добавить 5-10 грамм дополнительно (например Литол).
- Поставьте изделие на жесткую поверхность (бетон или стальная плита). Сначала наденьте крепление (которое с четырьмя отверстиями), потом наживите подшипник, а сверху наденьте какую либо подходящую по диаметру оправку для запрессовки, чтобы она упиралась в торец внутренней обоймы.
- Сверху наденьте подобранную ранее трубу. Конструкция представлена на фото. Ударами по торцу трубы начинайте молотком забивать подшипник. Периодически проверяйте положение детали – перекосы не допускаются.
- Запрессовку производите до соприкосновения торца подшипника с буртиком.

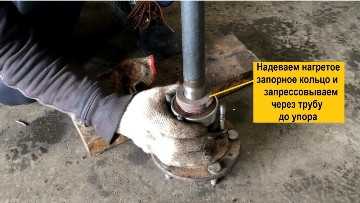

- Теперь нагреваем стопорный элемент до температуры 220-250 градусов, надеваем на вал и забиваем до упора. Проверяем лёгкость вращения подшипника, затем даём остыть деталям.
- По необходимости поставьте новый сальник, предварительно убрав лишнее масло.
- Далее вставляем полуось обратно в мост, поверхность элемента качения желательно смазать маслом для упрощения монтажа.
- Прикручиваем четыре болта и надеваем тормозной барабан. Замена подшипника полуоси Нива Шевроле завершена, видео-инструкция процесса представлена в конце статьи.
5.7.4 Снятие и установка полуоси
Накручиваешь на шпильку гайку М10, между гайкой и неподвижной станиной заднего моста надеваешь втулку. Вставляешь торчащий конец шпильки со стороны гайки в отверстие, где раньше торчала резьба родного болта.
В итоге один конец шпильки упёрся в тело родного болта, шляпка болта упёрлась в в фланец полуоси. Всего их 4; С помощью съемника снимается полуось.
Если под рукой нет съемника, то можно воспользоваться колесом. Для этого колесо ставят на место, но при этом используют только 3 гайки, которые не затягивают целиком. Между колесом и полуосью должно оставаться пространство. Прижимаем колесо к оси, и резко дергаем на себя. Повторив процедуру несколько раз, вы сможете снять эту деталь моста.
Если вы не планируете менять сальник, то следует полуось извлекать очень аккуратно. Чтобы не испортить его. Механизм тормозов привязывается проволокой, иначе он может повредится; Проверяется состояние уплотнительного кольца; Для снятия подшипника, следует зажать полуось в тисках; Для начала следует выбить стопорное кольцо, которое удерживает на месте подшипник.
Делается это с помощью зубила. Аккуратно сбиваем колечко, стараясь не повредить находящиеся рядом детали; После этого снимается сам подшипник, делается это также с помощью молотка и зубила. После снятия подшипника, следует тщательно осмотреть полуось.
Она не должна быть погнутой, а также не должны иметься трещины и задиры.
Признаки неисправности и износа подшипника задней полуоси Нива Шевроле
Главным признаком неисправности и износа подшипника полуоси являются шум при поездке со стороны колеса, а иногда срежет, стук, вибрация на малой скорости. Какие бывают неисправности у полуоси: Знакомство с устройством моста перед заменой подшипника полуоси Нива Шевроле , , Перед тем как поменять подшипник полуоси на Ниве Шевроле обязательно изучите устройство моста. Ниже изображена подробная деталировка моста с подшипниковым узлом.
Обратите внимание на стопорное запорное кольцо 9 , которое потребуется спрессовать перед снятием подшипника 8. Далее представлена деталировка непосредственно самой полуоси, а так же перечень деталей с заводскими артикулами
Для ремонта вам потребуется: Различия в конструкции подшипниковых узлов только в запорных кольцах. При замене возникает сложность снятия данных шайб, в некоторых ситуациях её просто срезают или сбивают молотком. В любом случае при установке нового подшипника рекомендоваться менять так же стопорное кольцо с сальником.
Установите автомобиль на ровную поверхность, поставьте противооткатные упоры, поднимите колесо домкратом. Стандартный набор инструментов и отвёрток.
Нива Урбан замена подшипника задней полуоси
Муфельная печь или газовая горелка или бензиновая паяльная лампа. Ремкомплект для ремонта полуоси подшипник, стопорное кольцо, сальник полуоси. Новый комплект — сальник, стопорное кольцо и подшипник.
Труба диаметром 40—45 мм и длиной чуть больше полуоси. Инструмент подобран, теперь можно снимать полуось. Делается это в такой последовательности: Устанавливаем машину на ровную поверхность, под передние колеса устанавливаем противооткатные упоры. Срываем крепление колеса, поддомкрачиваем автомобиль, устанавливаем под задний мост подставку.
Снимаем колесо и откручиваем винты крепления тормозного барабана. Выворачиваем болты крепления тормозного барабана к полуоси. Сбиваем тормозной барабан, но не молотком напрямую, а через деревянную проставку, иначе есть опасность повредить тормозной барабан. Сбиваем тормозной барабан, используя деревянный брусок
Если вы не собираетесь менять сальник, соблюдайте осторожность — не повредите его рабочую кромку. Если сальник повреждён или требует замены, замените сальник, как описано здесь
Зафиксируйте тормозной механизм при помощи проволоки. Осмотрите полуось, если она погнута или имеет трещины, замените ее.
Снятие и замена задней фары Ланос — Как отремонтировать ВАЗ
Отзывы о Mitsubishi Carisma: достоинства и недостатки автомобиля— АВТО.РУ
Подготовка и разборка
Чтобы самостоятельно снять протекающий сальник заднего моста Нива Шевроле, понадобятся следующие инструменты:
- стандартный набор гаечных ключей;
- отвертка шлицевая и баллонный ключ;
- домкрат;
- молоток;
- деревянная подставка;
- перчатки матерчатые.
Никогда не пренебрегайте перчатками при ремонте авто: они защитят руки от повреждений при случайных ударах. Высоты деревянной подставки должно хватить, чтобы опереть задний мост при снятом колесе и открученном амортизаторе, иначе из него потечет масло.
Перед тем как снять старый уплотнитель, придется разобрать узел задней ступицы и вытащить полуось. Разборка производится в такой последовательности:
- Установите автомобиль на ровную площадку и зафиксируйте противооткатными средствами. Проследите, чтобы ручной тормоз был отключен.
- Ослабьте колесные гайки, поднимите авто на домкрате и снимите колесо.
- Очистите от ржавчины буртик задней полуоси, выступающий за тормозной барабан. Дополнительно можно обработать это место смазкой WD-40.
- Открутите 2 болта крепления барабана ключом на 12 мм, затем аккуратно обстучите молотком, чтобы сдвинуть его с места.
- Снятие барабана производится 2 способами: выдавливанием теми же болтами, закрученными в другие отверстия либо сбиванием молотком через деревяшку. Способы можно скомбинировать, только не повредите ударами край барабана.
- После демонтажа еще раз почистите посадочное место на полуоси, чтобы после барабан легче снимался.
Следующий этап — откручивание и снятие полуоси. В автомобиле ВАЗ 2131 Нива Шевроле 4 болта ее крепления держат с другой стороны кронштейн, удерживающий амортизатор.
Чтобы этого избежать, нужно предварительно приладить подставку, приподняв домкратом автомобиль повыше. «Чулок» заднего моста должен опереться с уклоном в другую сторону, чтобы масло не вытекало.
Поскольку в обычной Ниве ВАЗ 21214 и 21213 амортизатор крепится к чашке пружины, а не к задней ступице, то и откручивать его нет нужды. Подставка тоже здесь не нужна, для поднятия вполне достаточно домкрата.
4 болта, удерживающих заднюю полуось, откручиваются ключом на 17 мм
Обратите внимание на гроверы: они не должны затеряться в тормозном механизме. Если вы проигнорируете потерю гровера и поставите новый, то старый впоследствии обязательно попадет между колодкой и барабаном во время движения и колесо заклинит

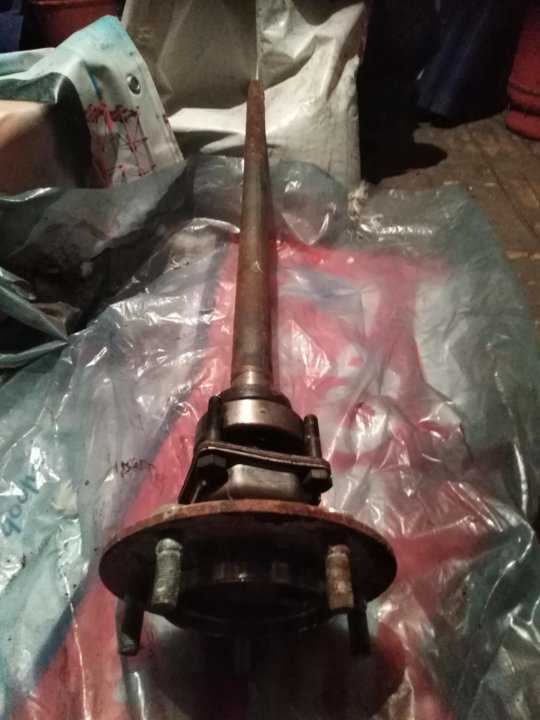

Открутив болты, резким движением извлеките полуось с подшипником из обоймы. Если это не удается, наживите колесо на шпильках 3 гайками и попытайтесь дернуть за него. Крайний вариант — использовать для снятия специальный инерционный съемник. Есть и народный способ: привязать полуось веревкой к створке железных гаражных ворот и стучать по ним молотком, чтобы выбить ее из обоймы. Но для этого нужно предусмотрительно поставить машину поближе к воротам.
Замена полуоси подшипника Шевроле Нива
Нива Шевроле относиться к классу внедорожников с полным передним приводом. Это реализовано через установку заднего моста, через который передается крутящий момент к задним колесам. Для этого используется система шестерен и полуосей, которые расположены в мосту.
Одним из элементов, подвергающихся излишней нагрузке, а соответственно и наиболее быстро выходящим из строя является подшипник задней полуоси. Поэтому необходимо произвести вовремя диагностику его состояния и при необходимости произвести замену.
Как это сделать – можно узнать, ознакомившись с данной статьей.
Предназначение подшипника
Эта деталь расположена в заднем мосте Нива Шевроле, ближе к внешней стороне автомобиля. Как и у любого подшипника основная его функция – сглаживание вращения, поступающего от заднего моста.
Полуось выходит из редуктора, где приводиться в действие шестернями и заканчивается фланцем, на котором расположены тормозные барабаны и колесо.
Чтобы она плавно вращалась внутри конструкции на нее устанавливается шариковый подшипник.
Он крепиться в специальном посадочном месте на мосту, где обеспечивается усиленная нагрузка на полуось. Чтобы исключить его перемещение внутри моста используется специальная запорная втулка, обеспечивающая двойную фиксацию данного элемента. Дополнительно устанавливаемый сальник обеспечивает герметичность всей конструкции.
Важно помнить, что в случае повреждения сальника происходит утечка смазки, что приводит к повышенному трению внутри подшипника и быстрому выходу из строя. Поэтому при обнаружении повреждений необходимо заменить сальник
Эти элементы являются одними из наиболее подверженных нагрузок, поэтому требуют периодической проверки и замены.
Устройство подшипника
Как и большинство деталей в автомобиле подшипник имеет несколько показателей по которым можно подобрать необходимую деталь:
- номер
- внутренний и внешний размер
- высота
Зная эти параметры можно подобрать элемент для замены, который будет подходить для данного автомобиля и правильно выполнять свои функции.
Номером называется значение в каталоге – 21212403080. В большинстве случаев достаточно этих данных чтобы приобрести в магазине модель подшипника для Нивы Шевроле. Если в наличии нет необходимого элемента, можно найти аналоги, зная технические характеристики:
- внутренний диаметр 40мм
- внешний диаметр 80мм
- высота (имеется ввиду толщина изделия) 23мм
Как вовремя заметить неисправность
Если упустить вовремя не обратить внимание на выход данного элемента из строя то прямо во время движения может произойти заклинивание заднего моста, что на большой скорости может привести к непредсказуемым последствиям. Поэтому нужно периодически обращать внимание на звук колес, чтобы вовремя заметить характерный гул
Обычно это проявляется даже на самой низкой скорости
Поэтому нужно периодически обращать внимание на звук колес, чтобы вовремя заметить характерный гул. Обычно это проявляется даже на самой низкой скорости
После этого необходимо замерить люфт колес, который не должен превышать 0,7 мм.
Замена
Чтобы поменять изношенную деталь необходимо снять колесо, затем открутить тормозной барабан и полуось. Для этого необходимо поднять при помощи домкрата заднюю часть автомобиля.
Снятие полуоси проводиться в несколько этапов:
- При помощи домкрата поднимается мост, чтобы при снятии полуоси из него не вытекало масло.
- Открутив гайки на 17 откручивается полусось
- Если ремонт произволиться вовремя и ось не заклинило, то ее можно выбить при помощи молотка и деревянной доски.
Если на Шевроле Нива установлена антиблокировочная тормозная система, то работа проводится немного в другой последовательности. Разница в стопорном кольце со шлицами, которое наглядно видно при сравнении:
Если на автомобиле установлена система АБС то необходим следующий порядок действий:
- проверяется состояние подшипника
- извлекается сальник
- полуось закрепляется в тиски, после чего при помощи молотка выбивается стопорное кольцо.
- Извлекается подшипник.
- Новый подшипник смазывается и меняется на новый
- Стопорное кольцо для лучшей установки нагревается паяльной лампой и устанавливается на место.
- Полуось запрессовывается на место с помощью трубки.
Во время проведения работы необходимо внимательно осмотреть полуось на наличие трещин и сколов.
Chevrolet Niva 2014, двигатель бензиновый 1.7 л., 80 л. с., полный привод, механическая коробка передач — своими руками
Chevrolet Niva, 2014
Комментарии 43
Оставлю свои пять копеек. Выбивал полуось старым нивским колесом.накручивал его на все шпильки.брал кувалдочку кг 2-3 точно непомню, и с ямы под машиной бил по колесу с удара с 20 вылетела.а с другой стороны вылетела от обратного молотка в два удара.
Мост жостко привязать, он на кузове играет и лупить сильней. Ну или болтами разклинить. Можно оба метода совместить. Собирать все на графитку.
Достаю полуоси так. Если прикисшие — болт лучше взять колёный.
Вот это вариант! Надо попробовать. Дать натяжку и обратным ещё долбануть.
Достаю полуоси так. Если прикисшие — болт лучше взять колёный.
Я тоже так снимал, но у меня болты были закисшие, очень сильно. Вот эта конструкция помогла. Натянул, постучал.
я грел посадочное по кругу горелкой газовой, потом колесо на длинные шпильки и выколачивал)
Как уже писали выше почти любая полуось выбивается обратным молотком. Но очень важна его конструкция. Удар должен быть направлен ровно вдоль оси. Я варил узкую прямоугольную рамку из уголка. Одну сторону прикручивать на две шпильки. Бил по противоположной. Выходит всегда. До этого пытался вытягивать хайджеком и выбивать кувалдой на цепи, но только жёсткая конструкция дала результат
«Тяни, пятачок» с наступающим…
Я тоже как и все попадал на это. Даже Волгой пытались дернуть. Бесполезно. Взяли блин на 15кг вроде не помню, цепью обматали и принципом обратного молотка выбили раза с 3.
У меня была такая же фигня, обратный молоток, привязанная гиря и прочее не помогло. Я взял большой гвоздодер, вставил в распор, создав натяг между мостом и полуосью, отжал хорошенько и пара ударов молотком… Полуось вышла.
наставить что то и кувалдой
Или разбивать подшипник
Как его разбить?
Скорей всего у вас погнут чулок.Откручивайте редуктор может хватит люфта чтобы выбить.
Чулок ровный. Я даже нивелиром его простреливал.
подшипник полуоси
Тема статьи – подшипник полуоси нива. Для дальнейшего понимания вопроса, скажу, что подшипники для нивы, нивы-М и Шнивы – одинаковые. Разница только в запорных кольцах, но об этом расскажу ниже. Проблема данного узла только одна – подделка. Если установлен заводской подшипник, и правильно произведена установка, ресурс данного узла очень длительный.
Подшипник полуоси нива, русский производитель
Уже несколько лет отправляю в сервисы и частным лицам, данный подшипник русского производителя. Завод – ГПЗ, расположен: в городе Вологда. Единственная рекомендация, которую я даю, перед установкой очень аккуратно и нежно снять защитные щечки, вымыть заводскую смазку и набить что нибудь более современное. Прекрасно подходит острая зубочистка, если под руками нет ничего специального. Для меня загадка, почему наши заводы, с упорством маньяков, продолжают набивать подшипники смазками на минеральной основе. Может быть они считают по старым давним временам, что подшипник может долго пролежать на складе и используют консервационную смазку? На этот вопрос у меня ответа нет.
Еще раз о применяемости. На всех автомобилях семейства нива – подшипники полуосей одинаковые. Другие подшипники стоят только на нивах с двигателем 1.6л, поскольку там стоит мост от классики. Но данный вариант мы рассматривать не будем, уже не помню, когда я ее видел живьем. Комплект для установки может отличаться только запорным кольцом. На обычной ниве – с , на Шниве – «широкое» кольцо, на машинах с системой ABS – кольцо с насечками, для датчика. Разными по ширине кольцами никогда не пользовался, всегда ставил и комплектовал заказы «узкими» кольцами, когда они грамотно поставлены, все прекрасно работает. Данный подшипник еще делал Минский подшипниковый завод, но потом поставки стали все реже. Представители завода сказали, что они сейчас работают на Европу и поставки в Россию не интересны.
Импортный производитель, FAG (Германия)
Подшипник данного типоразмера делает немецкий производитель FAG. Красными кружочками я обвел три обозначения на подшипнике. Название фирмы производителя (FAG), на каком заводе произведена запчасть (Турция) и обозначение подшипника по европейской классификации (62208 2RS). Конечно данный подшипник сделан более качественно нежели отечественный. Это подтверждается как чисто визуально и тактильно, когда его берешь в руки, так и накатом автомобиля после его установки. Плюсом данного подшипника является ресурс и работа с колесами больших диаметров и дисками нестандартного вылета. Недостатком является его цена на сегодняшний день. На ноябрь 2018 года – 1900 рублей за один подшипник. Впрочем, если перебрать узел исходя из правила «перебрал и забыл», то это нормально. На машинах, в которых в ступичных узлах и полуосях были установлены подшипники FAG, неоднократно было зафиксировано падение расхода бензина около литра на сто километров. Дальнейшую окупаемость подшипников посчитать не трудно. Поставка данного артикула осуществляется только под заказ, по предоплате. Срок поставки 2-3 недели.
Подшипник полуоси нива – установка
Это этап, на котором губится большая часть подшипников. Иногда я видел настолько варварские способы установки в папуас-сервисах, что после переставал поставлять запчасти. Как мне в свое время показали установку подшипников данного типа. Берется старый тормозной барабан от нивы и кладется на твердую поверхность. Пусть будет – бетонный пол. Смазываем смазкой (в данном случае любым солидолом) посадочное место подшипника и запорного кольца. Накидываем подшипник на полуось, чуточку его насаживаем, 100 гр молоточком, чтобы не перекосило. Далее будем мучать кольцо: берем в руки горелку или паяльную лампу и докрасна его нагреваем. Берем его плоскогубцами и одеваем на полуось. Теперь заранее приготовленной трубой, наносим сверху один точный удар, вдоль полуоси. Диаметр трубы должен быть на несколько миллиметров больше, чем посадочный размер, чтобы не испортить «зеркало» под манжету. И никаких охлаждений холодной водой, только остывание, естественным образом. Процесс закончен. Как уже говорилось выше, заказы всегда комплектуются узким кольцом. Как по причине удобства работы, так и по причине ценообразования.
