Волга 31105 крайслер датчик температуры на двигателе

Почему греется двигатель 405 газель

помпа, термостат, датчик включения вентелятора, воздух в системе. выбирай по вкусу

вы откуда из какого региона а во первых помойте радиатор вовторых проверьте датчик реле и каррсон в третих проверть помпу в четвёртых посмотрите при поставки морды на уклон в 45грдусов скидывает ли крышка давление но на газ такого нет это как правило болезнь ваз но бывает и пятое если машина на пропане или метане проверте прокладку гбц и колпачки на клапанах маслосьёмные и само сабой больше 120 идти на газу нельзя иначе прогарит нетолько прокладка а и сам гбц вместе с клапанами вообшем вроде всё а там у вас евро прокладка металлизированная должна стоять вообше для газ это нормально от газа всё время горят клапана и прокладки и перегрев а главное это же 405 размер поршни ведь больше на 3 мм чем на 402 тока там есть на помпе принудительное охлаждение а здесь тока охлаждение масла при большом давлении в двигателе и на болльшой скорости готовтись к замене прокладки и проверте помпу

Источник

Диагностика неисправности

Проверку работоспособности датчика можно провести в два этапа.

По внешним проявлениям без демонтажа

Если при низкой температуре двигатель не заводится — одной из причин может оказаться поломка ДТОЖ. Блок управления не получает информации о том, что мотор переохлажден и не корректирует объем впрыска. Индикатор «Чек» на панели приборов при этом не загорается, так как в самой системе неполадок нет.

Детонация прогретого двигателя — также возможный симптом неисправного датчика температуры. Он же вызовет увеличение оборотов холостого хода.

При наличии измерительного прибора следует проверить коды ошибки ЭСУД: признаками неисправности ДТОЖ будут показания 21 и 22.

Проверка приборами

Проверка выполняется на снятом с мотора датчике с использованием миллиамперметра и вольтметра. Собирается изображенная на рисунке схема:

Датчик опускают в емкость с кипящей водой, затем при заданных величинах температуры (контролируется термометром) делается замер напряжения. Его значения приблизительно должны соответствовать стандартным (температура в градусах Цельсия напряжение в вольтах):

  • 100 — 3.73;
  • 60 — 3.33;
  • 25 — 2.98.

Выбраковывается деталь, если напряжение на ней ниже 2.31 В (соответствует температуре −60°C) или больше 3.98 В (показания для +125°).

Блоки под капотом

Под капотом находятся некоторые дополнительные элементы предохранителей и реле Газ 31105 крайслер.

Блок предохранителей

Крепится на левом брызговике и состоит из плавких вставок, закрыт защитной крышкой.

Схема

Назначение

  1. 60 А защищает цепь анти блокировочной системы тормозов (АБС);
  2. 60 А практически все цепи питания потребителей автомобиля, кроме стартерной и защищаемых остальными предохранителями блока;
  3. 40 А цепи питания освещения и световой сигнализации автомобиля;
  4. 90 А цепи аккумуляторной батареи, генератора, электро омывателя фар (при его наличии) и цепь питания электро вентилятора радиатора системы охлаждения двигателя.

С июля 2006 года через этот предохранитель подключен к генератору вывод «А29» блока управления двигателем, через который осуществляется функция управления током возбуждения генератора (регулировка напряжения в бортовой сети автомобиля).

Газель крайслер температура включения вентилятора

да там место поганое. этот датчик стоит очень неудобно. в него входит 2 контакта, один сверху, второй сбоку с левой стороны (по ходу движения). часто провода, к которым прикручины контакты, достают до двигла и тупо плавятся, что приводит к их ненужному «заземлению». все лечение заключается в том, чтобы подтянуть провода в сторону лобовика. ну и естественно лучше зачистить клеммы.

работать лучше пока авта не прогрелась.

Датчик там 106 стоит, вкручивается в тройник не до конца, и как результат разрезная шайба типа в воздухе висит. шайба эта идет на массу.

Сигнальные провода на сам датчик.

Первое что делаем, это проверяем датчик,он меняет сопротивление от температуры, табличку можно найти на сайте производителя датчика. Второе, что делаем, зачищаем тройник если он покрашен и ставим типа хомут и прикручиваем на него массу, типа обеспечиаем более надежные контакт, только может быть фокус, вот у меня резьба внутри тройника из пластмассы, следовательно не прокатит, тогда можно найти не слишком толстую гайку по этой резьбе датчика и закрепить более надежно разрезную шайбу, а далее вкрутить датчик на свое место в тройник. Если и это не помогло, далее см. Прибор индикации. Вроде больше нечему ломаться в этом узле. А место там действительно не удобное.

Привет всем! Кто нибудь, ткните носом, где этот датчик температуры то стоит(который на приборку идет)? 2 часа лазал — не нашел. Может быть фото у кого нибудь есть? Или более доступным языком поясните. И еще вопрос — этот датчик — он одноконтактный или двухконтактный?

И чуток не в тему: Что за одноконтактный датчик вкручен в правую сторону БЦ по ходу движения авто. Одинокий такой и прям в глаза бросается.

Привет всем! Кто нибудь, ткните носом, где этот датчик температуры то стоит(который на приборку идет)? 2 часа лазал — не нашел. Может быть фото у кого нибудь есть? Или более доступным языком поясните. И еще вопрос — этот датчик — он одноконтактный или двухконтактный?

И чуток не в тему: Что за одноконтактный датчик вкручен в правую сторону БЦ по ходу движения авто. Одинокий такой и прям в глаза бросается.

Просил ткнуть получи! Вон он сволочь на фото на нем еще написано ТМ 106 Эта св стоит за двигателем увидишь сверху Обычный биметаллический датчик однин провод на корпус один на приборку

Чем больше греешь его тем больше показывает датчик на приборке

А то что ты спрашиваешь в глаза бросается -это на второй фото?? то это Датчик аварийного давления масла

Вот не мое но похоже на правду 1 Датчик аварийного давления масла-справа на боке(по ходу авто) 2 Датчик абсолютного давления 3.Датчик температуры Аккумуляторной батарее-под ней(у меня нет) 4.Датчик температуры охл жидкости-справо в голове (вид спереди) есть ещё для указателя за двиглом в трубке 5.Датчик кислорода- выпускной коллектор 6.Датчик синхронизации и скорости вращения- слева,внизу под стартером(походу авто) 7.Датчик температуры воздуха на впуске-на резинке между корпусом фильтра и дроселем 8.Датчик положения заслонки дроселя 9.Датчик фазы-спрва по ходу за шестернёй РВ в пластмассе 10. Датчик температуры наружного воздуха-перд радиатором справа на рамке(см. на радиатор)

Источник

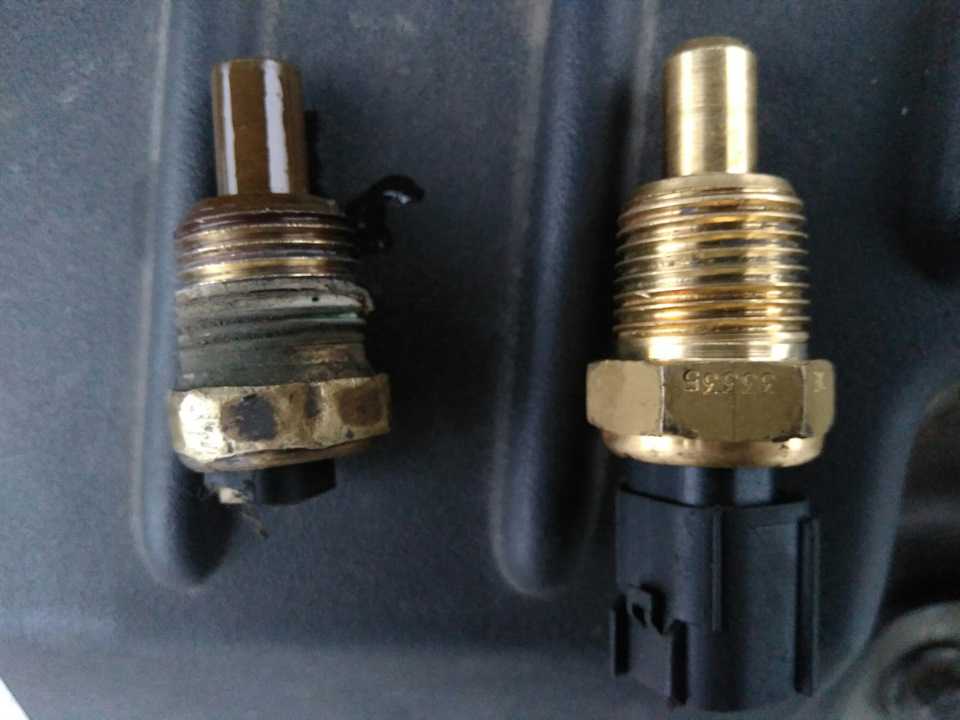

ДТОЖ ЗМЗ 406

Как и для любого другого мотора, этому необходим контроль температурного уровня для поддержания бесперебойного функционирования в любую погоду.

При помощи такого простого прибора, как датчик температуры 406 двигатель может находиться под постоянным контролем системы, которая не будет ему давать перегреваться или переохлаждаться.

Замена ДТОЖ на примере двигателя Волги 31105

Перед проведением ремонтных работ необходимо слить охлаждающую жидкость.

Отсоединить провода СУ двигателем от ДТОЖ нажатием на фиксатор.

Включить зажигание, измерить показания на выходе отсоединенной колодки при помощи вольтметра. Полученные показания должны равняться пяти. Иные цифры — признак неисправности в системе питания датчика.

ДТОЖ ЗМЗ 406

Так же, как и в предыдущем случае, используем ключ №19 для демонтажа детектора, который проверяем при помощи мультиметра способом, описанным выше в статье.

Проверяем таким же методом новый прибор, дабы убедиться в его исправности прежде чем он будет установлен.

После чего проводим все манипуляции в обратном порядке и проверяем работу ДТОЖ при заведенном моторе.

Не забывайте проверять состояние ОЖ и своевременно ее заменять, во избежание неполадок, которые могут быть вызваны загрязнением охлаждающей жидкости, либо ее отработкой.

датчик температуры на 402, 405 и 406 двигателях

Давления масла

Контроллер давления масла ЗМЗ представляет собой устройство, предназначенное для преобразования механического усилия в импульс. Этот импульс может иметь разное напряжение. После того, как блок управления расшифрует сигнал, он сможет узнать о точном давлении жидкости в системе. Как известно, подача расходного материала на трущиеся элементы ДВС производится разными методами.

Место монтажа регулятора давления моторной жидкости

Если уровень давления снижается, это может свидетельствовать о недостатке уровня расходного материала в системе. Значительно реже это говорит о том, что вышел из строя масляный насос. В этом случае трение между элементами и узлами силового агрегата будет увеличиваться, соответственно, это приведет к повышенному износу компонентов. А иногда это даже может стать причиной их заклинивания. Если датчик давления масла выходит из строя, его необходимо максимально быстро заменить.

Когда требуется менять датчик распредвала двигателя?

Контрольный элемент распредвала на практике довольно редко выходит из строя, однако в случае появления любой неисправности в данном узле двигатель испытывает серьезные нагрузки, мешающие стабильному функционированию самого ДВС и прилегающих систем. Датчик положения распредвала на ЗМЗ 406 необходимо менять если:

  • Начались проблемы с запуском двигателя на холодную;
  • Наблюдается заметное увеличение расхода топлива при стандартном режиме эксплуатации;
  • Происходит снижение тяги двигателя или падение динамики;
  • Мотор иногда протраивает, ощущается увеличение вибронагруженности двигателя;
  • Мотор быстро перегревается, работает неэффективно.

При наличии одной из нескольких проблем из вышеперечисленного списка необходимо в срочном порядке обратиться на диагностику СТО – подобные причины часто имеют комплексное следствие, где помимо неисправности датчика распредвала могут добавиться еще некоторые поломки.

Датчик температуры всасываемого воздуха

Сегодня речь пойдет о таком важном датчике в автомобиле, как датчик температуры всасываемого воздуха. Типовой ДТВВ

Типовой ДТВВ

Данный датчик является важной составляющей всей системы автомобиля, так как напрямую от него зависит работа двигателя автомобиля. Для начала разберемся, где же располагается данный датчик?

Для начала разберемся, где же располагается данный датчик?

  1. Чтобы найти ДТВВ нужно взглянуть на корпус воздушного фильтра (бывают случаи, когда он находится за этим фильтром, это зависит от того куда расположил его производитель авто).
  2. Еще возможен случай, когда он входит в состав цельного датчика массового расхода воздуха.

Места где находится датчик температуры всасываемого воздуха

Какую функцию выполняет ДТВВ?

Датчик температуры всасываемого воздуха выполняет функцию контроля и регулировки состава воздушно-топливной смеси, которая подается в двигатель. Из этого можно понять, что выход из строя данного датчика грозит тем, что может произойти сбой работы двигателя и начнутся проблемы в виде повышения расхода топлива, а также некорректная работа его.

Что может послужить сигналом того, что датчик вышел из строя?

Из наиболее часто встречающихся, будут:

  • некорректная работа двигателя на холостом ходу (преимущественно в осенне-зимний период);
  • сильно высокие или наоборот низкие обороты на холостых
  • трудный запуск автомобиля в холодное время;
  • заметный спад рабочей мощности двигателя;
  • резкое повышение расхода топлива.

К чему может привести несвоевременное выявление проблемы:

  • повреждение датчика твердыми частичками (царапание);
  • нарушение чувствительности прибора из-за загрязнения и повреждения потеря;
  • снижение электронапряжения в системе;
  • некорректная работа сигнальной проводки;
  • короткое замыкание в системе ДТВВ;
  • засорение контактов датчика.

Проверка и чистка ДТВВ.

Как провести проверку исправности ДТВВ?

Прежде, чем приступить к углубленному процессу проверки работы датчика, нужно уточнить, что работа ДТВВ заложена на базе термистора. ДТВВ реагирует на температуру поступающего воздуха, от этого меняя значение электрического сопротивления. Сформированные сигналы передаются на ЕСМ, тем самым регулируя состав воздушно-топливной смеси.

Прежде чем приступить к проверке исправности ДТВВ, нужно вычислить сопротивление. Чтобы это сделать, нужно воспользоваться омметром предварительно демонтировав датчик. За тем подсоединяем провода к мультиметру и проводят измерение на двух режимах работы двигателя — на холодном и на высоких оборотах.

Измерение сопротивления датчика

Как провести ремонт датчика?

Существует несколько основных направлений ремонта:

  1. Чистка. Является самой простой и доступной процедурой по улучшению работоспособности датчика. Проводится чистка с помощью карбклинера, спирта, или другого очистителя. Тут нужно быть осторожным в работе дабы не повредить внешние контакты.
  2. Замена термистра. Этот вид ремонта актуален тогда, когда в датчике начинает барахлить терморезистор. Из самого сложного- придется перепаять старый на новый, поэтому есть у вас нет опыта в паянии, то лучше попросите более опытного человека выполнить данную процедуру.
  3. Полная замена датчика всасываемого воздуха. Процедура полной замены достаточно простая. Для ее выполнения нужно выкрутить несколько крепежных болтов, их нужно выкрутить, далее сбросив разъем питания вынимаем ДТВВ из разъема.

Устанавливая новый будьте осторожны дабы не нарушить целостность контактов. Цена нового ДТВВ варьируется в пределах от 30 до 60 долларов.

Вундеркинд. Тест-драйв Genesis G70

Смотреть все фото новости >>

Как будет работать насос с охлаждающей жидкостью

Эта деталь функционирует по центробежному принципу. Его местонахождение впереди самого цилиндрических блоков. Он будет работать от движения шкива вала при помощи поликлинового ремня. Насос призван обеспечивать постоянное движение жидкости, которая охлаждает двигатель. Тепловой режим здесь будет задан теми условиями, которые диктуют датчик и термостат, включающий радиаторный вентилятор.

Как распределяются потоки у жидкости? Ими будет управлять как раз деталь термостата, имеющая два клапана (известных под названиями основного и байпасного). Схема работы будет следующей:

  1. Когда двигатель холодный, то клапан основного значения будет закрытым. В этом случае жидкость для охлаждения будет циркулировать по маленькому кругу: он начинается в рубашке охлаждения и головке блока цилиндров, а дальше проходит мимо радиатора двигателя. Здесь случае жидкость будет возвращаться к насосу.
  2. А уже при температурном показетле от 80 °С откроется клапан основного значения у термостата — жидкость пойдет по большому циклу. В этом случае клапан байпасный у термостата закроется. Когда будет порог в 94°С, основной клапан станет открытым полностью, зато закроется второй. Смесь начнет циркулировать через охладительную «рубашку», потом зайдет в основной клапан. Следующим пунктом будет радиатор у двигателя. Так образуется большой круг. Жидкость, пройдя через сам радиатор обязательно охладится, а часть её тепла уйдет в окружающий воздух.

Где находится датчик температуры волга крайслер

Для корректировки угла опережения зажигания в зависимости от температурного состояния двигателя блок управления получает информацию от двух одинаковых полупроводниковых датчиков типа 19.3828.

Датчик, установленный в бобышке корпуса термостата, предназначен для определения температуры охлаждающей жидкости двигателя.

Другой датчик, установленный во впускной трубе в районе четвертого цилиндра, определяет температуру поступающего в цилиндры воздуха.

Датчики включены в электронную схему блока управления, который (в зависимости от температуры охлаждающей жидкости и поступающего воздуха) корректирует угол опережения зажигания. При возникновении неисправности в датчике или в его цепях блок управления сигнализирует включением контрольной лампы. При этом возникают погрешности в работе системы управления двигателем. А неисправный датчик температуры охлаждающей жидкости дополнительно затрудняет пуск двигателя. Исправность датчика проверяют прибором DST-2, а при его отсутствии — по величине падения напряжения в цепи датчика при различных температурах.

1. Для снятия датчика температуры охлаждающей жидкости отсоедините разъем жгута проводов от разъема датчика, отстегнув пружинный замок.

2. Выверните датчик из корпуса термостата.

3. Аналогично снимите датчик температуры поступающего воздуха.

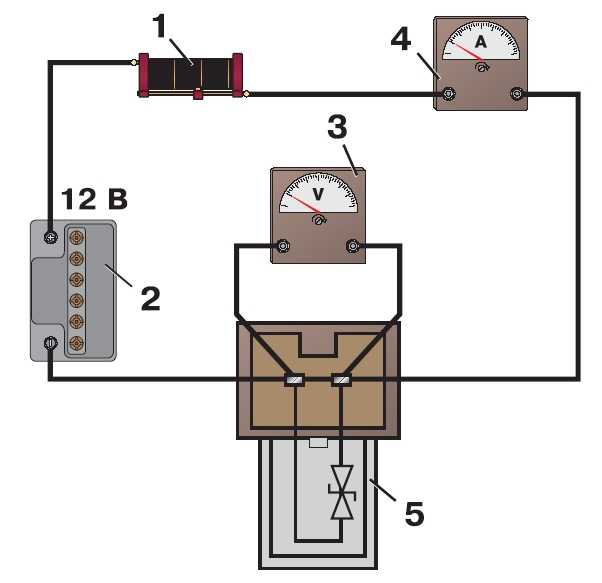

Рис. 9.9. Электрическая схема проверки датчика температуры: 1 – переменное сопротивление 10 кОм; 2 – аккумуляторная батарея;

3 – вольтметр; 4 – миллиамперметр; 5 – датчик

Для проверки необходимо собрать схему (см. рис. 9.9). Сопротивлением 1 по миллиамперметру 3 установите ток в цепи 1–1,5 мА. При температуре +25 °С вольтметр 4 должен показывать напряжение 2,957–3,022 В. Изменяя окружающую температуру датчика, измерьте величину падения напряжения вольтметром 4. У исправного датчика оно должно укладываться в следующие пределы: +40 °С – 2,287–2,392 В +90 °С – 3,642–3,737 В. Неисправный датчик замените.

4. Устанавливайте датчики в последовательности, обратной снятию. При установке датчика температуры охлаждающей жидкости смажьте его резьбу герметиком.

Система охлаждения двигателя (СО) есть в каждом автомобиле. Без охлаждения мотор перегреется и выйдет из строя. Поэтому необходимо, чтобы система функционировала нормально и была в исправном состоянии.

Элементы системы охлаждения газ 31105

Устройства и признаки неисправности датчика температуры охлаждающей жидкости ЗМЗ 406

Устройство датчика ДТОЖ довольно простое и представляет из себя терморезистор, который подает электрические импульсы в ЭБУ в случае изменения температуры окружающей среды.

Датчик температуры охлаждающей жидкости (ДТОЖ) ЗМЗ 406

Несмотря на свою простоту, датчик очень часто выходит из строя и об этом вам скажут следующие признаки:

  • Будут плавать обороты, и глохнуть двигатель на холостом ходу.
  • Двигатель будет очень часто выходить за рамки нормальной рабочей температуры
  • Длительное прогревание ДВС
  • Черный густой дым из выхлопной трубы
  • Неустойчивая работа мотора

Наверное, вы поняли, что выход из строя датчика температуры охлаждающей жидкости может привести много хлопот, поэтому в случае выхода его из строя рекомендуется его замена.

описание системы охлаждения на автомобиле Волга ГАЗ 31105

скачать фото на мобильник

описание автомобиля Волга ГАЗ 31105 руководство технического обслуживания и ремонта

раздел 5

система охлаждения двигателя ЗМЗ 406 автомобиля Волга ГАЗ 31105 Схема системы охлаждения автомобиля Волга ГАЗ 31105 1 — сливной кран блока цилиндров двигателя; 2 — радиатор отопителя; 3 — кран отопителя; 4 — двигатель; 5 — дроссельный узел; 6 — термостат; 7 — датчик указателя температуры; 8 — датчик контрольной лампы перегрева охлаждающей жидкости; 9 — электровентилятор; 10 — датчик включения электровентилятора; 11 — радиатор двигателя; 12 — пробка расширительного бачка; 13 — расширительный бачок; 14 — пробка сливного отверстия радиатора; 15 — насос охлаждающей жидкости; 16 — основной клапан термостата; 17 — байпасный клапан термостата;

А — термостат закрыт; В — термостат открыт

Система охлаждения — жидкостная, закрытого типа, с принудительной циркуляцией. Система охлаждения автомобиля Волга ГАЗ 31105 состоит из насоса, радиатора двигателя, вентилятора, термостата, расширительного бачка, рубашки охлаждения (протоков в блоке и каналов в головке блока цилиндров двигателя ЗМЗ 406), соединительных шлангов и трубок, а также радиатора и крана отопителя. Насос охлаждающей жидкости — центробежного типа, установлен в передней части блока цилиндров и приводится от шкива коленчатого вала поликлиновым ремнем. Насос обеспечивает постоянный поток охлаждающей жидкости в двигателе. Тепловой режим двигателя ЗМЗ 406 задается параметрами термостата и датчика включения вентилятора радиатора. Распределением потоков жидкости управляет термостат с двумя клапанами; основным и байпасным. На холодном двигателе основной клапан закрыт, и вся охлаждающая жидкость циркулирует по малому кругу — через рубашку охлаждения блока и головки блока цилиндров, минуя радиатор двигателя и сразу возвращаясь в насос. Это ускоряет прогрев холодного двигателя. При температуре 80-84°С основной клапан термостата начинает открываться, пропуская часть жидкости по большому кругу, а байпасный клапан термостат закрывается. При температуре 94°С основной клапан термостата открыт полностью, а байпасный закрыт и вся жидкость циркулирует через рубашку охлаждения, затем через основной клапан термостата и радиатор двигателя, образуя большой круг циркуляции. Охлаждающая жидкость, проходя через радиатор, охлаждается, отдавая часть тепла окружающему воздуху. Радиатор — трубчато-ленточный, с боковыми пластмассовыми бачками. Бачки соединены с остовом радиатора через резиновые уплотнительные прокладки обжатием опорных пластин по фланцам бачков. На пластинах остова радиатора имеются кронштейны для крепления радиатора к кузову автомобиля ГАЗ 31105, а также для крепления кожуха вентилятора к радиатору. Вентилятор — с шестилопастной пластмассовой крыльчаткой. Приводится во вращение электродвигателем. Электродвигатель включается по команде датчика, установленного в левом бачке радиатора при температуре охлаждающей жидкости 92 °С. В малый круг системы охлаждения включен радиатор отопителя. Количество охлаждающей жидкости, проходящей через радиатор отопителя, не зависит от термостата и регулируется только краном отопителя. С 2005 г. на автомобили Волга ГАЗ 31105 устанавливается кран отопителя с пневмоприводом (см. «Система отопления и вентиляции»). Расширительный бачок — пластмассовый, установлен на кронштейнах над вакуумным усилителем тормозов. Расширительный бачок соединен пароотводящими шлангами с патрубком левого бачка радиатора (вверху) и со штуцером в крышке корпуса термостата, а также наполнительным шлангом — с насосом через тройник, установленный в нижнем шланге радиатора. На расширительном бачке имеется метка МАХ, показывающая верхний уровень охлаждающей жидкости в расширительном бачке. Расширительный бачок закрыт резьбовой пробкой. Герметичность системы обеспечивается клапанами в пробке расширительного бачка. Выпускной клапан поддерживает избыточное давление в системе на горячем двигателе (за счет этого температура кипения жидкости повышается до 115°С и уменьшаются ее потери на испарение). Впускной клапан открывается при понижении давления в системе охлаждения (на остывающем двигателе). Система охлаждения заполнена 10,5 л незамерзающей жидкости «Тосол». Для слива охлаждающей жидкости в нижней части правого бачка радиатора выполнено сливное отверстие, закрытое резьбовой пробкой, а на левой стороне блока цилиндров предусмотрен сливной кран.

марки автомобилей При использовании материалов сайта активная ссылка на car-exotic.com обязательна! car-exotic.com

Что нужно знать о приборе, чтобы прозванивать провода

режим прозвонки

Если вы планируете прозвонить проводку в квартире, нужно знать о мультиметрах несколько принципиально важных фактов. В первую очередь стоит отметить, что проверить провод можно самым простым прибором. Вполне подойдёт недорогая китайская модель с минимальными возможностями.

Но при этом удобнее всего использовать устройство, в котором есть сама функция прозвонки. Для того чтобы установить ручку прибора в соответствующее положение, необходимо повернуть её в направлении значка диода (как вариант, дополнительно может быть нанесено изображение звуковой волны). Это означает, что при проверке целостности провода при замыкании контактов прозвучит звуковой сигнал.

Но наличие звукового сопровождения совершенно необязательно для прозвонки проводов мультиметром. О том, что цепь разорвана, будет свидетельствовать единица на дисплее, показывающая, что уровень сопротивления между щупами выше, чем предел измерений. Если же на исследуемом участке повреждений нет, на экран будет выведено значение сопротивления, которое в идеале должно стремиться к нулю (при условии работы в бытовых сетях небольшой протяжённости).
