Прогорела прокладка гбц между цилиндрами симптомы

Замена прокладки ГБЦ ВАЗ 2106

Замена прокладки ГБЦ ВАЗ-классика на двигателе с цепным приводом – работа в целом достаточно простая, основную сложность составляет совмещение меток коленвала и распредвала при сборке. Если метки выставить неправильно, мотор нормально работать не будет, или может вообще не завестись

Менять ПГБЦ на «Классике» можно без ямы или подъемника, перед выполнением работ следует подготовить необходимый инструмент и емкость под слив охлаждающей жидкости. Из инструмента потребуется:

  • набор автомобильных ключей;
  • шлицевые и крестовые отвертки;
  • плоскогубцы;
  • вороток с удлинителем;
  • головка на 19 (под болты старого образца) или многогранная головка на 12 (под болты нового образца);
  • молоток;
  • монтировка.

Замену ПГБЦ на двигателях 2101/03/06 производим следующим образом (на карбюраторном двигателе):

  • выключаем зажигание, ставим машину на нейтральную передачу и на ручной тормоз;
  • снимаем клемму с аккумулятора;
  • сливаем тосол с радиатора, также с блока цилиндров. Даже если охлаждающая жидкость ушла, все равно в радиаторе еще она еще осталась;
  • откручиваем гайки крепление корпуса воздушного фильтра, убираем корпус в сторону;
  • отсоединяем от карбюратора тягу газа, трос подсоса;
  • освобождаем головку блока от водяных патрубков (радиатора и верхнего печного);
  • скидываем шланг вакуумного усилителя тормозов;
  • отворачиваем четыре гайки крепления приемной трубы глушителя;

отсоединяем от головки высоковольтные провода;
снимаем трамблер (его можно и не демонтировать, но он будет мешаться);
отсоединяем от карбюратора бензиновый шланг;
снимаем клапанную крышку, убираем ее в сторону;
откручиваем болт с гранями 13 мм крепления ГБЦ;

снимаем натяжитель цепи, отворачиваем крепление шестерни распредвала;
скидываем цепь со звездочки (шестерни), цепочку можно уронить вниз, ее потом будет не трудно достать;

откручиваем гайки распредвала (ключ на 13), снимаем вал,
сдергиваем гайки крепления ГБЦ, выворачиваем болты и снимаем головку блока. Чтобы не растерять рокера, их с головки лучше снять.

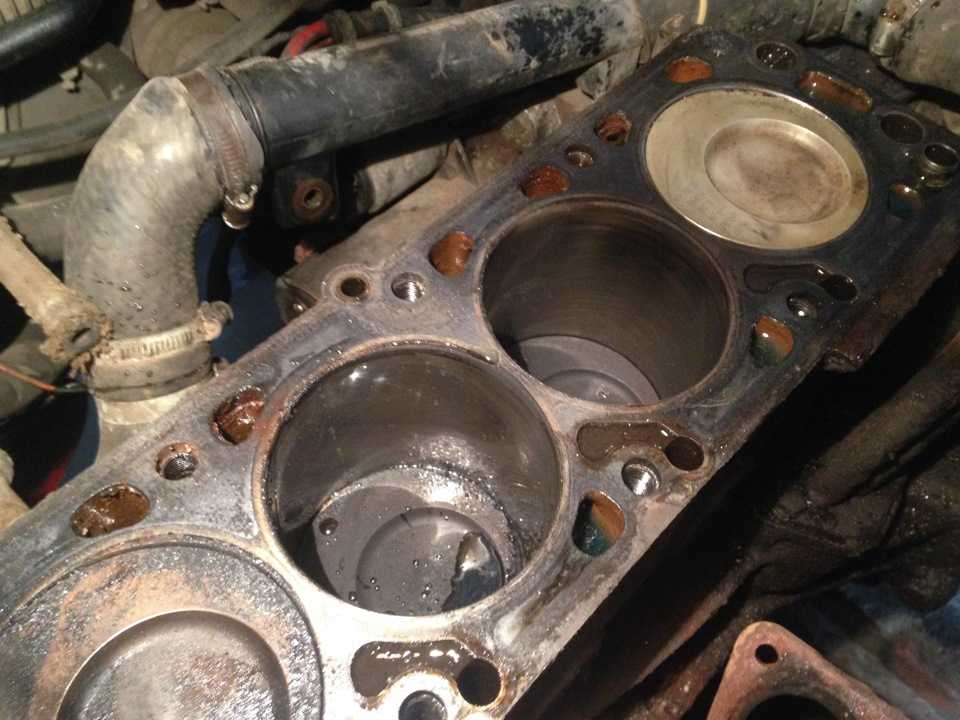

После демонтажа головки тщательно защищаем поверхности блока и самой ГБЦ, на них не должно быть никаких неровностей. При сборке все детали устанавливаются на места, но есть некоторые особенности:

  • чтобы установленная прокладка не скользила на поверхности блока (если в блоке нет направляющих), прокладку можно по всей поверхности аккуратно намазать литолом;
  • перед монтажом ГБЦ устанавливаем поршень первого цилиндра в ВМТ (в верхнюю точку);
  • чтобы не доставать цепочку из поддона, можно закрепить цепь на башмаке;

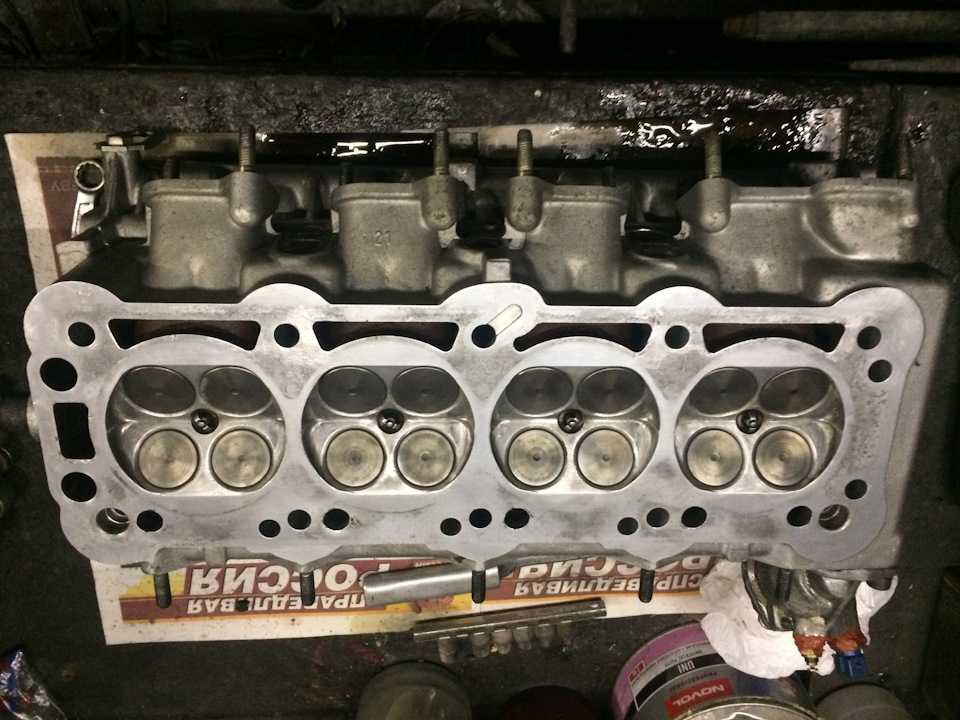

установив головку блока, размещаем рокера, убеждаемся, что все они сидят на своих местах;
болты ГБЦ затягиваем равномерно, от середины, в несколько приемов, в порядке, как на рисунке внизу;

распредвал выставляем так, чтобы он был выставлен по четвертому цилиндру (штифт на фланце находится почти напротив верхнего болта на корпусе, картинка внизу);

после монтажа распредвала ставится звездочка с цепью, и тогда уже метки совмещаются точно, но сначала натяжителем необходимо натянуть цепь;

перед установкой натяжителя его следует перезарядить – ослабить центральную колпачковую гайку, утопить плунжер, и эту гайку затянуть;

после сборки и натяжки цепи метки ГРМ должны совпадать – риска на шкиве коленвала находится напротив большой риски крышки цепей;

совмещение меток распредвала указаны внизу на рисунке стрелками;

произведя сборку, заливаем тосол и запускаем двигатель, проверяем, как он работает.

Как узнать что пробита прокладка ГБЦ

Понять, пробита ли прокладка ГБЦ, можно, воспользовавшись одним из нескольких методов. В данном случае диагностика несложная, и по плечу любому, даже начинающему и неопытному водителю.

Для проверки целостности прокладки необходимо выполнить одно из следующих действий:

  • При запущенном двигателе визуально осмотреть, не идет ли дым из щели между ГБЦ и БЦ. Также послушать, не доносятся ли оттуда громкие звенящие звуки, которых до этого не было.
  • Осмотреть поверхности крышек радиатора и расширительного бачка системы охлаждения, а также горловины для заливки масла в двигатель. Для этого их нужно просто открутить и визуально осмотреть. В случае, если антифриз попал в двигатель, то на крышке масляной горловины будет эмульсия рыжеватого цвета. Если же масло попало в антифриз, то на крышках радиатора или расширительного бачка будут маслянистые отложения.

Белый дым из выхлопной трубы

Как проверить прокладку ГБЦ с помощью презерватива

Одним из действенных и популярных методов проверки является метод с использованием воздушного шарика или презерватива. Его надевают на горловину расширительного бачка, предварительно открутив крышку. Главное, чтобы презерватив сидел на горловине плотно и обеспечивал герметичность (вместо презерватива можно использовать пакет или воздушный шарик, однако диаметр презерватива обычно идеально подходит для горловины бачка). После того, как вы наденете его на бачок, необходимо запустить двигатель и дать ему поработать несколько минут на оборотах 3. 5 тысяч оборотов в минуту. В зависимости от уровня разгерметизации презерватив наполнится газами быстро или медленно. Это зависит от конкретной ситуации. В любом случае, если он начал наполняться выхлопными газами — это значит, что пробита прокладка ГБЦ.

Проверка прокладки ГБЦ презервативом

Проверка прокладки бутылкой

Еще один метод, как определить, пробита ли прокладка ГБЦ, часто используют на грузовых машинах. Для этого достаточно иметь небольшую бутылку с водой (например, объемом 0,5 литра). Как правило, на расширительных бачках имеется сапун (трубка, с помощью которой поддерживается одинаковое с атмосферным давлением в закрытой емкости). Метод очень прост. При заведенном двигателе необходимо конец сапуна поместить в емкость с водой. В случае, если прокладка пробита, то из трубки начнут выходить пузырьки воздуха. Если их нет — значит, с прокладкой все в порядке. Если при этом из сапуна начала появляться охлаждающая жидкость — это также означает, что с прокладкой все в порядке.

Проверка прокладки ГБЦ на грузовиках

Проверка с помощью бутылки

Два описанных выше метода подходят для диагностики неисправности, когда выхлопные газы прорываются в рубашку охлаждения. Эти методы очень действенны и используются автомобилистами уже десятки лет.

Замена прокладки ГБЦ

Сложностей в самостоятельной замене прокладки нет, однако процедура требует аккуратности и внимательности.

Следовать необходимо поэтапной инструкции:

  1. Отсоедините все навесное оборудование, мешающие детали и трубопроводы.
  2. Очистите от грязи и масляных накоплений болты крепления.
  3. Открутите болты, начиная с середины по одному обороту за раз, чтобы снять напряжение.
  4. Снимите головку блока и избавьтесь от старой прокладки.
  5. Тщательно очистите посадочное место и установите новую прокладку. Она должна в полной мере соответствовать направляющим втулкам и размеченным центровочным пазам.
  6. Установите головку на место и приступайте к затягиванию болтов. На данном этапе воспользуйтесь динамометрическим ключом и строго ориентируйтесь на предоставленную производителем схему конкретно для вашего авто. Параметры закручивания болтов должны точно соответствовать вашей машине, в противном случае прокладка вскоре прогорит. Желательно заранее узнать силу затяжного момента для вашего авто и проверить, соответствует ли новая прокладка требуемым параметрам.
  7. После сборки двигателя навесное оборудование можно возвращать на свои места и подключать.

Какую прокладку для головки блока цилиндров выбрать

Если в спецификации к двигателю указана металлическая прокладка, то именно её и надо применять. Надёжнее всего будет использовать оригинальную запчасть, но если экспериментировать, то в лучшую сторону.

Многие производители выпускают изделия даже более высокого качества, будучи не ограничены особенностями массового конвейерного выпуска автомобилей. Их бренды несложно найти по отзывам в сети.

Обычно они же являются и заводскими поставщиками, но товар поставляется по их собственным каталожным номерам. Перечень аналогов имеется в каталогах крупных поставщиков.

Пробило прокладку ГБЦ — как узнать?

Пробой прокладки ГБЦ приводит к таким неприятным последствиям как перегрев двигателя, плохая работа печки, появление отработанных газов из-под капота автомобиля, возникновении эмульсии в моторном масле, появлении белого дыма из выхлопной трубы и некоторым другим. При появлении перечисленных выше симптомов или одного из них необходимо выполнить проверку прокладки ГБЦ. Для этого существует несколько способов. Далее мы рассмотрим, почему пробивает прокладку ГБЦ, к каким последствиям это приводит, и что делать, если эта неприятность случилась с двигателем вашего автомобиля.

Признаки, что пробило прокладку ГБЦ

Задача прокладки ГБЦ — обеспечение герметичности, и недопущения проникновения газов из цилиндров обратно наверх, в моторный отсек, а также смешивания охлаждающей жидкости, моторного масла и топлива между собой. В ситуации, когда пробита прокладка ГБЦ, нарушается герметичность блока. Об этом автовладельцу подскажут следующие признаки:

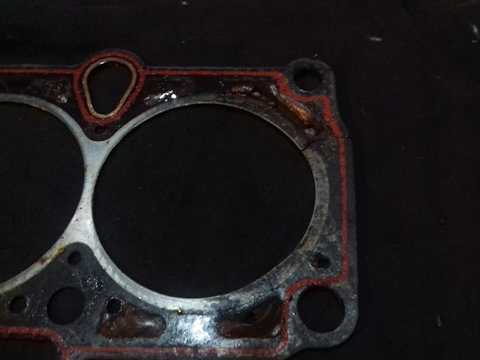

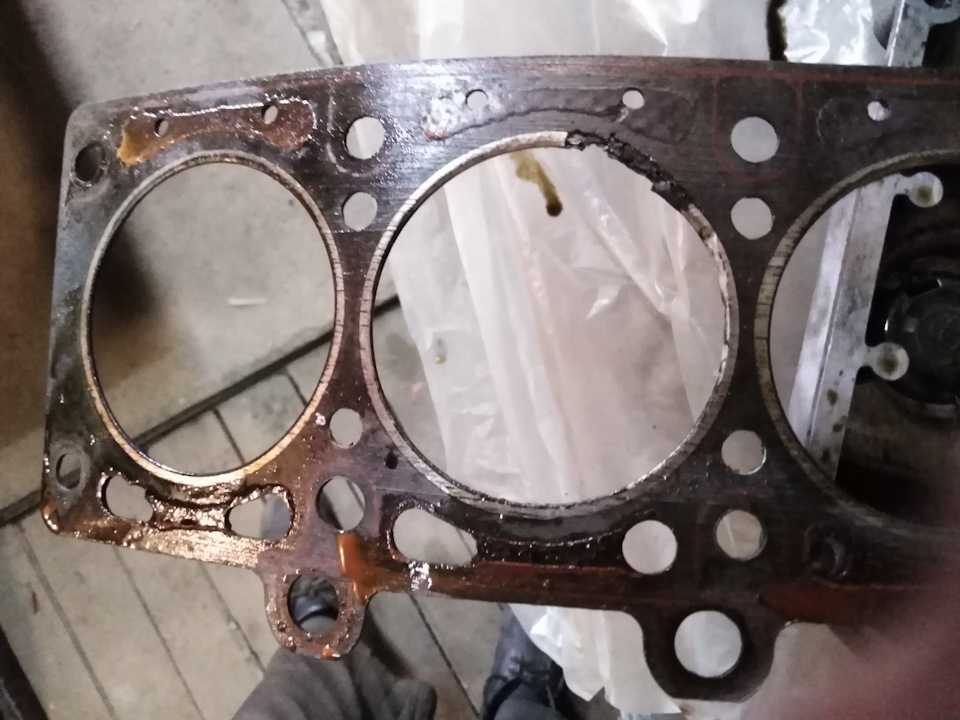

Признаки прогара прокладки ГБЦ

Эмульсия из-под крышки расширительного бачка

Пена в расширительном бачке

А явным признаком перегрева двигателя является наличие конденсата на его поверхности. Это также является косвенным признаком прогара прокладки ГБЦ или трещины в блоке цилиндров. В первую очередь необходимо провести компьютерную диагностику двигателя. Наличие ошибок укажет направление и возможные дополнительные неисправности. Как правило, эти ошибки связаны с проблемами в системе зажигания.

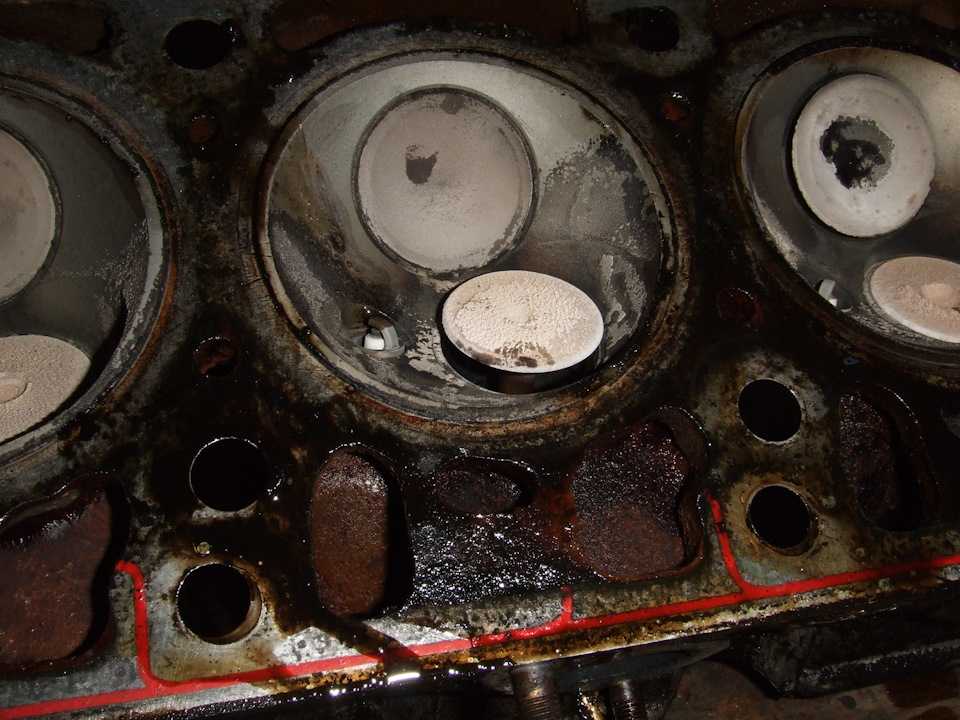

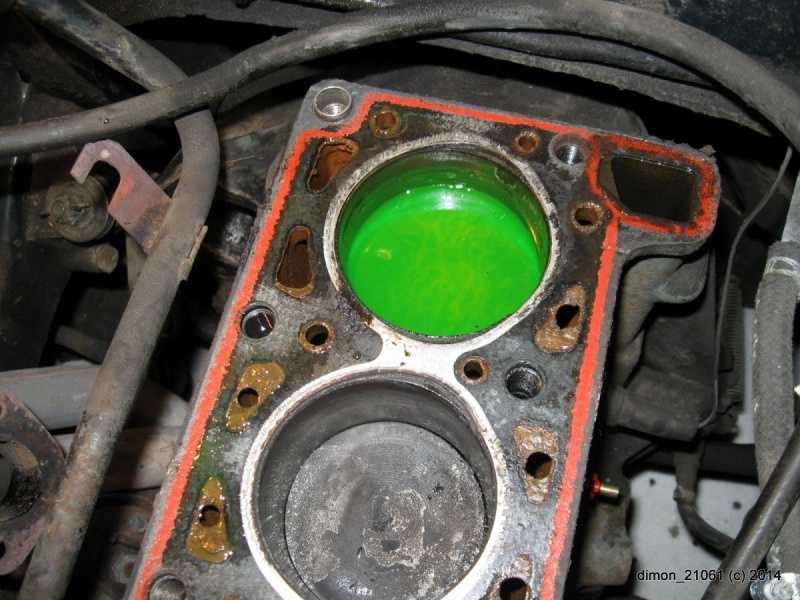

Антифриз в цилиндре

Остановимся еще раз на смешивании антифриза и масла. Как упоминалось выше, в результате их смешивания образуется эмульсия желтоватого (чаще всего) цвета. Если она появилась, то одной заменой прокладки ГБЦ ремонт не обойдется. Обязательно нужно промыть систему от этого состава. В том числе поддон и масляные каналы. А этом может обойтись вам в дополнительные затраты, подчас сопоставимые с капитальным ремонтом двигателя.

Мы разобрались с симптомами, возникающими при пробитии прокладки ГБЦ. Далее перейдем к рассмотрению причин, почему же может произойти ее прогорание.

Почему пробивает прокладку ГБЦ

В большинстве случаев причиной, по которой возникают проблемы с прокладкой ГБЦ, является банальный перегрев. Из-за него крышку блока может “повести”, и нарушится плоскость, по которой прокладка прилегает к двум соприкасающимся поверхностям. Как следствие, возникает разгерметизация внутренней полости со всеми вытекающими последствиями. Изменяют свою геометрию, в основном, алюминиевые головки. Чугунные таким неисправностям не подвержены, они скорее дадут трещину, чем искривятся, да и то в самых крайних случаях.

Схема протяжки болтов ГБЦ на ВАЗах «классике»

Также из-за перегрева прокладка может накалиться до таких температур, при которых она изменит свою геометрию. Естественно, в этом случае также произойдет разгерметизация. Особенно это актуально для железо-асбестовых прокладок.

Еще одна причина — нарушение момента затяжки болтов. Пагубное влияние оказывает как очень большое, так и малое значение момента. В первом случае прокладка может разрушиться, особенно если она выполнена из некачественных материалов. А во втором — пропускать выхлопные газы наружу, не препятствуя им. При этом газы вместе с атмосферным воздухом будут пагубно влиять на материал прокладки, постепенно выводя ее из строя. В идеале болты необходимо закручивать с помощью динамометра, показывающего значение момента, кроме этого, соблюдать при этом последовательность их закручивания. Справочную информацию об этом можно найти в мануале.

Как правило, последовательность затяжки заключается в том, что сначала закручивают центральные болты, а после этого остальные по диагонали. При этом закручивание происходит поэтапно. В частности, в автомобилях ВАЗ “классических” моделей шаг момента составляет 3 кгс. То есть, все болты в указанной последовательности затягиваются на 3 кгс, после этого дотягиваются до 6 кгс, и до 9…10 кгс.

По статистике, в около 80% случаев, когда прокладка выходила из строя причиной этому служили неправильные моменты затяжки или несоблюдение ее последовательности (схемы).

И самая очевидная причина — низкое качество материала, из которого сделана прокладка. Тут все просто. Старайтесь покупать изделия в проверенных магазинах. При выборе необходимо руководствоваться правилом “золотой середины”. Прокладка, конечно же, стоит недорого, поэтому не стоит переплачивать, как и покупать откровенно дешевый мусор. Главное, чтобы вы были уверены в магазине, где совершаете покупку.

Также не исключено что прокладка головки блока прогорела попросту от износа материала, ведь у всего есть свой строк службы.

Какая прокладка ГБЦ лучше: правила выбора

При выборе прокладки ГБЦ необходимо ориентироваться на следующие критерии: стойкость к коррозии, высоким температурам, давлению и сроку эксплуатации. Выше мы рассматривали виды таких изделий. Теперь подробнее остановимся на их особенностях.

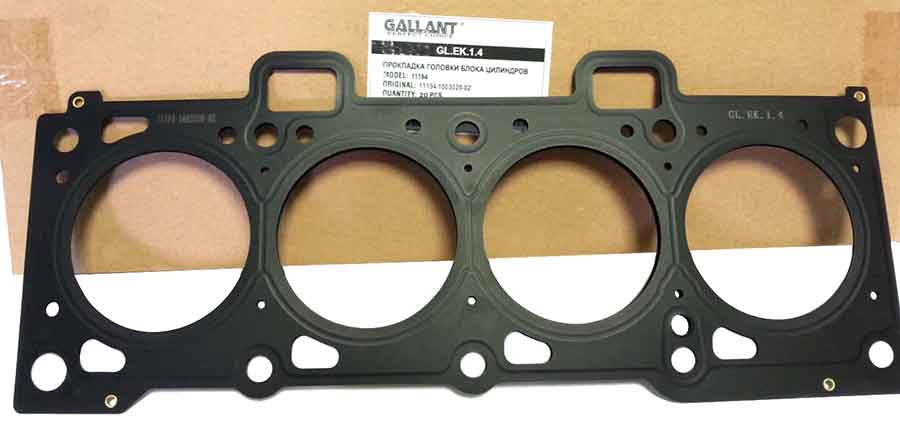

Металлические

Прокладки ГБЦ, изготовленные из металла, пользуются высокой популярностью у автовладельцев.

Их преимущества:

  • повышенная прочность;
  • равномерность нагрузки;
  • большой срок службы;
  • наличие уплотнительных элементов, защищающих от разгерметизации.

Металлические изделия рекомендуется применять на машинах с турбиной или оборудованных форсированными моторами.

Асбестовые

Прокладки на основе асбеста пользуются большим спросом у автовладельцев.

Их преимущества:

  1. Стойкость к высокой температуре.
  2. Доступная стоимость.
  3. Небольшая усадка.
  4. Наличие металлических элементов в местах, где это необходимо.

Из минусов:

  1. Ухудшение качества при продолжительном применении.
  2. Чувствительность к вибрациям и температурным скачкам.
  3. Опасность асбеста для здоровья (больше актуально для людей, участвующих в производстве).

Безасбестовые

К этой категории относятся изделие, изготавливаемые из современных композитных материалов.

Они имеют ряд преимуществ:

  1. Почти полное отсутствие усадки.
  2. Долгий срок службы.
  3. Эластичность, гарантирующая хорошее прилегание к поверхности.
  4. Стойкость к высокой температуре.
  5. Отсутствие боязни перепадов давления.
  6. Усиление основных участков металлическими компонентами.

Важно учесть, что ресурс прокладки ГБЦ зависит не столько от материала, сколько от правильности установки. Если не попасть в усадочное место, проблемы будут даже с самым дорогим изделием, поэтому к такому вопросу необходимо подходить со всей ответственностью

Главным признаком неправильной установки является ее быстрое повреждение и появление признаков, которые упоминались в начале статьи.

На дизельных двигателях неправильный монтаж может проявиться стуком поршневой системы из-за того, что движущийся элемент задевает край прокладки.

Способ 1 – усадка болта

Подходит для ВАЗ 2107 (других моделей из классики), а также машин, где головка ГБЦ крепиться болтами с внешними гранями. На моделях серии 2108 и выше, данный способ тоже приемлем, но там на определенном этапе работ придется прибегнуть к сверлению.

Наша цель – с помощью сильных ударов усадить болт. В результате вибраций и других сложных физических процессов он ослабиться.

Но прежде чем бить, попытайтесь на болт со слизанными гранями набить головку на 11 и попробовать таким образом его выкрутить.

Если не помогло, то берем два молотка. Первый, плоской стороной ставим на проблемный болт, а вторым молотком сильно бьем по первому.

Далее на расплющенную шляпку набивается головка и с помощью большого рычага болт выкручивается.

Если первая попытка не удалась, то вторая, третья обязательно будет результативной. Как правило, на это может уйти до 20 минут.

Желательно, чтобы все другие болты ГБЦ били затянуты, чтобы максимально прижать головку. Более подробно способ описан в видео.

Признаки неисправности

Люди с опытом быстро определяют пробой прокладки ГБЦ. Это можно понять по нескольким характерным симптомам. Они зависят от того, где возникло повреждение и насколько оно сильное.

Выбивает охлаждающую жидкость

Если повреждение между камерой сгорания и каналом, по которому проходит охлаждающая жидкость, раскаленные газы из цилиндра будут попадать в систему ОЖ. Из-за этого в ней создается очень большое давление, которое выдавливает воздух вместе с жидкостью через клапан пробки, установленной на расширительном бачке. Когда клапан неисправен, давление раздувает и рвет резиновые шланги. Или повреждение прокладки увеличивается, а газы попадают в систему смазки.

Проверить просто: снять крышку с бачка и запустить двигатель после этого. Из горловины пойдут пузыри вместе с жидкостью. Не стоит откручивать пробку на работающем моторе, так как избыточное давление с силой вытолкнет ОЖ и раскаленный пар наружу и спровоцирует ожоги.

Холодный воздух из отопителя

Этот вариант проявляется на некоторых моделях авто. Если пробка не успевает стравливать излишки давления, то воздух скапливается в радиаторе отопителя (высшая точка системы), из-за чего из него идет только холодный воздух при любых настройках.

Чтобы определить, пробита ли прокладка ГБЦ, нужно запустить печку на самой высокой температуре и снять патрубок на выходе из радиатора отопления. Когда пойдет ОЖ, быстро надеть патрубок и затянуть. Если через какой-то промежуток времени тепло пропадет, скорее всего, проблема именно в прокладке.

Скачки температуры двигателя

Когда газы идут в ОЖ, то могут скапливаться перед термостатом, так как он не выпускает жидкость. Из-за этого теплопередача нарушается и узел срабатывает с заметным запозданием, и температура поднимается заметно выше, чем обычно.

После открытия термостата температурные показатели нормализуются, после чего процесс повторяется заново. Поэтому скачки наблюдаются постоянно, нет нормального температурного режима. Со временем проблема может усугубиться еще больше.

К сведению! Чтобы точно узнать, что виновата прокладка, а не термостат, нужно заглянуть в расширительный бачок. Там будет много пузырьков воздуха.

Водомасляная эмульсия или капли воды на щупе двигателя

Этот вариант легко определить по щупу. На нем будет эмульсия белесого цвета. Если пробой небольшой, эмульсия может быстро расслаиваться после остановки двигателя, но на щупе можно увидеть капельки воды – это конденсат.

Второй вариант – масляная пленка в расширительном бачке ОЖ. Это обратный процесс, когда масло попадает в систему охлаждения. Увидеть несложно, но лучше делать это после того, как машина постоит какое-то время.

Неисправности ведущие к повреждению прокладки ГБЦ

В случае пробития прокладки головки блока цилиндров, перед заменой ее на новую, важно понять причину, вызвавшую этот дефект. Иначе пробой может сразу же произойти и на новой идеально установленной и качественной прокладке ГБЦ

Ниже приведены наиболее распространенные причины, приводящие к выходу из строя прокладки ГБЦ. При обнаружении в своем авто одного или нескольких указанных условий до пробоя, вовремя устранив их, можно предотвратить выход из строя прокладки.

Перегрев мотора

Наиболее распространенной причиной пробоя прокладки ГБЦ является именно перегрев, особенно частые и резкие повышения температуры. Помимо того, что перегрев двигателя подвергает прокладку ГБЦ влиянию высоких температур, так это еще и ведет к резкому расширению алюминиевой головки, что может привести к ее разрушению. Даже если она не сломалась сразу, постоянные перегревы ослабляют металл и впоследствии она рано или поздно выйдет из строя.

Причины перегрева двигателя:

  • утечка жидкости из системы охлаждения;
  • не работает вентилятор радиатора;
  • сбой системы отвода отработанных газов;
  • засор в радиаторе;
  • неполадки в термостате;
  • неисправная помпа;
  • ослаблен ремень ГРМ;
  • давно не обслуживалась система охлаждения;
  • применение не того типа ОЖ;
  • крышка радиатора закрыта неплотно;
  • повреждение шланга радиатора.

Неправильное сгорание топливной смеси

Ранее воспламенение топливной смеси в камере сгорания также очень распространенная проблема. В нормальных условиях топливо сгорает равномерно. Однако детонация может быть нарушена из-за обедненной смеси, перегрева либо низкооктанового горючего.

Неправильное сгорание выражается детонацией либо ранним воспламенением. Первый возможен в случае медленно развивающегося воспламенения в цилиндре. Это ведет к тому, что возрастающее давление запускает второй фронт воспламенения на краю смеси, в итоге они сталкиваются и происходит детонация. Из-за ударной волны возникает внутренняя вибрация, что в итоге может привести к повреждениям мотора, в том числе прокладки ГБЦ.

Причины неправильного сгорания топлива:

  • обедненная топливная смесь;
  • плохо распространено топливо внутри камеры сгорания;
  • неправильно отрегулировано зажигание;
  • неисправности клапана EGR;
  • некачественное горючее.

Второй вариант – это опережающее зажигание. В этом случае весь процесс начинается до зажигания свечи. При этом также возникает два фронта возгорания, которые в итоге сталкиваются. Такая неисправность сопровождается звенящим звуком. Исходящий из моторного отсека легкий постукивающий шум – это легкая форма такого дефекта.

Причины:

  • нагар в камере сгорания;
  • перегрев выпускного клапана;
  • неисправная свеча зажигания;
  • неисправности в системе охлаждения;
  • недостаточная смазка мотора.

Горячие точки

Часто выход из строя прокладки ГБЦ обусловлен низким качеством материалов, из которых она изготовлена.

Особенности конструкций мотора некоторых моделей, ведут к образованию горячих точек. Например, выпускные отверстия расположены на маленьком расстоянии, в этом месте и будет зона горячих точек. Если эти отверстия на прокладке не будут дополнительно усилены, тогда она быстро выйдет из строя.

Некоторые виды прокладок ГБЦ уплотняют небольшие неровности поверхности, допущенные при производстве, а также защищают детали от коррозии. Однако в процессе установки могут возникнуть некоторые сложности, а именно:

  • повторно использовались старые болты;
  • у одного или нескольких болтов повреждена резьба;
  • болты недотянуты или перетянуты;
  • поверхность блока цилиндров перед установкой головки не очистили, либо очистили плохо;
  • нарушена последовательность затяжка болтов;
  • неправильно использовался герметик;
  • при очистке и шлифовке поверхностей блока применялись абразивные материалы.

Своевременное выявление условий, при которых может прогореть прокладка ГБЦ, поможет вам избежать дополнительных растрат на ее замену.

Методы диагностики

При обнаружении прямых или косвенных признаков перед автовладельцем возникает новая задача. Ему необходимо разобраться в том, как проверять прокладку ГБЦ на предмет пробоя.

Всего существует несколько методов. Причём диагностика достаточно простая, и её можно применять в гаражных условиях. Опыт здесь не играет ключевой роли, поскольку с поставленной задачей справятся и начинающими автомобилисты.

Если вам интересно и необходимо знать, как проверить, была ли пробита на двигателе автомобиля прокладка ГБЦ, выполните следующие манипуляции. Любой из представленных методов подходит для получения точного ответа касательно целостности и текущего состояния уплотнителя между блоком и головкой.

  1. Визуальный осмотр. Наиболее простой вариант, как самому можно определить, что на двигателе пробита или изношена прокладка ГБЦ. Здесь нет определённого и строгого алгоритма действий. Неисправность определяют просто путём визуального наблюдения. Сначала нужно запустить двигатель, открыть капот и присмотреться к области соединения блока и головки. Если через щели выходит даже небольшой объём дыма, проблема есть. Также можете прислушиваться к поведению мотора, который может начать выдавать нехарактерные звенящие звуки.
  2. Проверка радиатора и расширительного бачка с ОЖ. Ещё обязательно проверяется горловина, с помощью которой в рамках планового ТО заливается новое моторное масло. Метод тоже визуальный. Просто открутите все крышки и внимательно на них посмотрите. Не забудьте заглянуть внутрь бачка. Если жидкость охлаждения проникла в мотор, на крышке маслозаливной горловины, вы увидите характерную рыжую эмульсию. Если масло оказалось в антифризе, тогда маслянистые пятна появятся на крышке радиатора или же расширительного бачка.
  3. Наблюдение за выхлопной трубой. Запустите двигатель. Можете попросить помощника немного погазовать, чтобы увеличить объём выходящего дыма из выхлопной трубы. Если вы видите на выходе дым белого цвета, фактически являющийся паром, проблема с пробитой прокладкой наверняка есть. При использовании антифриза через трубу обычно выходит дым белого цвета с характерным сладким оттенком. Дополнительно загляните в расширительный бачок с ОЖ. Если уровень постепенно падает, тогда вы вероятно диагностировали пробой прокладки. Хотя признак считается косвенным.
  4. Проверка наличия выхлопа в системе охлаждения. Чтобы сделать это, можно воспользоваться одним из 2 методов. Первый способ предусматривает откручивание крышки на радиаторе или расширительном бачке. Если внутри наблюдается активное бурление, это плохой признак. Второй метод заключается в применении воздушного шарика или обычного презерватива. Изделие натягивается на горловину бачка, сняв перед этим крышку. Затем запускается двигатель при оборотах около 3-5 тысяч в минуту. Если шарик или презерватив надувается (быстро или медленно), произошла разгерметизация. То есть в ближайшее время потребуется заменить прокладку.

Все методы используются уже не один десяток лет, но продолжают оставаться эффективными, простыми и достаточно точными. Да, вы можете потратить лишние деньги и отправиться на диагностику в автосервис. Но чтобы сэкономить, лучше самому определить неисправность, а далее уже поручить замену мастерам или сделать всё своими руками.

Самостоятельная замена прокладки потенциально сложна и тяжело выполнима без наличия соответствующего опыта и специального инструмента. Также не стоит доверять гаражным СТО, не имеющим лицензии. Тут лучше потратить больше денег, но отдать машину в надёжные руки специалистам, которые предоставят гарантии на выполненную работу.

Появление  масляной пленки в системе охлаждения

Это самый редкий вариант пробоя прокладки, так как, как правило, масляный канал уплотняется медной вставкой.  И, тем не менее, такой пробой встречается.

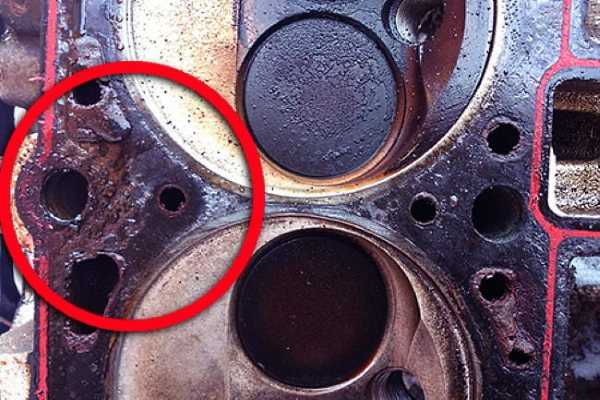

Выглядит пробой вот так:

Дело в том, что давление в системе смазки достигает 6 кг/см и естественно оно превосходит давление в системе охлаждения, поэтому масло начинает попадать в антифриз и образуют масляную пленку в расширительном бачке.

Диагностируется такой пробой просто —  если вы часто заглядываете под капот и  видите в расширительном бачке появление  масляной пленки, можно сделать предположение о том, что пробита прокладка ГБЦ.

Конечно, если у вас автомобиль оборудован теплообменником масло — антифриз,  или в машине установлена автоматическая коробка перемены передач,  необходимо сначала проверить эти узлы,  а потом уже проверять на неисправность прокладку головки блока цилиндров.

Почему пробивает прокладку ГБЦ

В большинстве случаев причиной, по которой возникают проблемы с прокладкой ГБЦ, является банальный перегрев. Из-за него крышку блока может “повести”, и нарушится плоскость, по которой прокладка прилегает к двум соприкасающимся поверхностям. Как следствие, возникает разгерметизация внутренней полости со всеми вытекающими последствиями. Изменяют свою геометрию, в основном, алюминиевые головки. Чугунные таким неисправностям не подвержены, они скорее дадут трещину, чем искривятся, да и то в самых крайних случаях.

Схема протяжки болтов ГБЦ на ВАЗах «классике»

Также из-за перегрева прокладка может накалиться до таких температур, при которых она изменит свою геометрию. Естественно, в этом случае также произойдет разгерметизация. Особенно это актуально для железо-асбестовых прокладок.

Еще одна причина — нарушение момента затяжки болтов. Пагубное влияние оказывает как очень большое, так и малое значение момента. В первом случае прокладка может разрушиться, особенно если она выполнена из некачественных материалов. А во втором — пропускать выхлопные газы наружу, не препятствуя им. При этом газы вместе с атмосферным воздухом будут пагубно влиять на материал прокладки, постепенно выводя ее из строя. В идеале болты необходимо закручивать с помощью динамометра, показывающего значение момента, кроме этого, соблюдать при этом последовательность их закручивания. Справочную информацию об этом можно найти в мануале.

Как правило, последовательность затяжки заключается в том, что сначала закручивают центральные болты, а после этого остальные по диагонали. При этом закручивание происходит поэтапно. В частности, в автомобилях ВАЗ “классических” моделей шаг момента составляет 3 кгс. То есть, все болты в указанной последовательности затягиваются на 3 кгс, после этого дотягиваются до 6 кгс, и до 9…10 кгс.

По статистике, в около 80% случаев, когда прокладка выходила из строя причиной этому служили неправильные моменты затяжки или несоблюдение ее последовательности (схемы).

И самая очевидная причина — низкое качество материала, из которого сделана прокладка. Тут все просто. Старайтесь покупать изделия в проверенных магазинах. При выборе необходимо руководствоваться правилом “золотой середины”. Прокладка, конечно же, стоит недорого, поэтому не стоит переплачивать, как и покупать откровенно дешевый мусор. Главное, чтобы вы были уверены в магазине, где совершаете покупку.

Также не исключено что прокладка головки блока прогорела попросту от износа материала, ведь у всего есть свой строк службы.

Примеры мест пробоя прокладки ГБЦ

Также иногда причинами в работе прокладки бывают проблемы с нарушением процесса сгорания топлива (детонация, калильное зажигание). Из-за перегрева очень страдает головка блока цилиндров. В ней могут появиться трещины, которые также приведут к разгерметизации описанных систем. Головка, как правило, сделана из алюминия. А в процессе нагрева он расширяется быстрее, чем стальные болты. Поэтому головка начинает значительно давить на прокладку, а та испытывает перегрузки. Это и приводит к отвердеванию материалов прокладки, что в свою очередь вызывает разгерметизацию.

Часто когда прокладка выходит из строя, она прогорает по окантовке или между цилиндрами. В этом случае нередко возникает эрозия поверхности блока цилиндров и самой окантовки вблизи повреждения. Изменение цвета материала прокладки возле окантовки также может свидетельствовать о высокой температуре в камере сгорания. Для устранения неисправности часто достаточно установить правильный угол зажигания.

Для водителя важно понимать различие между понятиями «пробой» и «прогар» прокладки. Пробой в данном случае подразумевает существенное повреждение поверхности прокладки или отдельных ее элементов

В данном же случае (а чаще всего так и происходит) водитель сталкивается с прогаром. То есть, возникают незначительные повреждения, которые порой даже тяжело найти на прокладке. Однако именно они становятся причиной перечисленных выше неприятных ситуаций.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Химия движения
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
