Двигатель змз

Проблемы и распространенные неисправности

Обычно ЗМЗ-409 начинает требовать серьезного внимания на рубеже 300 тысяч км. Но доставлять проблемы он способен начать и раньше, если эксплуатировался в неблагоприятных условиях, без должного обслуживания.

Основные неисправности на УАЗ «Буханка» с инжекторным 409 двигателем, массово распространенном примере авто с этим мотором:

  • рост потребления бензина;
  • снижение мощности двигателя;
  • падение давления в масляной системе;
  • дым из моторного отсека;
  • троение и нестабильная работа двигателя.

Проблемы двигателя возникают по разным причинам.

Мотор не заводится

Причинами этого могут быть:

  • отсутствие давления бензина в топливной рампе;
  • поломка в системе зажигания.

Следует проверить топливопроводы и бак, промыть и продуть их при необходимости. Если неисправен топливный насос двигателя, его меняют. Часто падение давления связано с забитым топливным фильтром, нуждающимся в замене. Еще одна возможная причина – поломка регулятора давления топлива, исправляющаяся заменой такового.

Если есть подозрения на проблемы зажигания, следует проверить свечи, катушки, бронепровода и другие компоненты

Важно убедиться, что выставлен правильный уровень опережения зажигания

Падение мощности мотора

  • дроссельная заслонка двигателя открывается не полностью. Привод заслонки нуждается в регулировке.
  • сломался ДПДЗ (датчик положения заслонки), его следует заменить;
  • низкое давление в топливной рампе – см. выше;
  • воздушный фильтр загрязнен и нуждается в замене;
  • проблемы с зажиганием;
  • нарушены зазоры клапанов, следует произвести их регулировку;
  • низкая компрессия из-за пробоя прокладки ГБЦ, прогорания поршней двигателя или неисправности поршневых колец, нарушения прилегания клапанов, износа цилиндров/колец.

Двигатель внезапно глохнет или работает нестабильно

  • падение давления бензина;
  • поломка регулятора холостого хода;
  • потеря герметичности во впускной системе, подсос воздуха.

Низкое давление в масляной магистрали

Возможные неполадки и проблемы двигателя, ведущие к этому:

  • неправильный сорт залитого в двигатель масла;
  • попадание в картер бензина или охладителя с последующим вспениванием (опасное явление, необходимо как можно скорее устранить причину протечки и заменить масло);
  • износ и загрязнение масляного насоса (его следует промыть и, если необходимо, поменять);
  • загрязнение масляного фильтра (решение – замена такового);
  • слишком малый зазор между дном картера и маслоприемником, повреждение последнего. Картер нужно привести к изначальной геометрии или заменить;
  • слишком большой зазор между шейками коленвала и вкладышами. Решается заменой вкладышей двигателя и шлифованием шеек;
  • засорения маслопроводов БЦ, трещины в полостях масляной магистрали. «Лечение» — ремонт БЦ или его замена.

Стук коленвальных подшипников

Металлический стук слышится при резком выжимании педали газа в холостом режиме, стук становится чаще с увеличением оборотов двигателя. Возможные причины:

  • упало давление масла, детали двигателя испытывают масляное голодание. Следует найти и устранить причину;
  • увеличение зазора между вкладышами коленвала двигателя и шейками. Нужна шлифовка шеек и замена вкладышей.

Основные технические характеристики УАЗ 469

469 469Б

Масса без нагрузки 1600 кг. 1540 кг.
Масса с полной нагрузкой 2400 кг. 2280 кг.
Объем топливного бака 78 л.
Привод Полный подключаемый
Наибольшая скорость при полной массе 90 км / час. 120 км / час.
Контрольный расход топлива при скорости 30 км/ч. 10,6 литров / 100 км.
Запас хода по шоссе при контрольном расходе 10,6 л/100 км 730 км.
Путь торможения с полной нагрузкой с начальной скорости 70 км/ч Не более 44,8 метров.
Глубина преодолеваемого брода 0,7 метра
Максимальный преодолеваемый подъем с водителем и 1 пассажиром 57 градусов
Максимальный преодолеваемый подъем при полной загрузке 31 градус
Наибольшая полная масса буксируемого прицепа 760 кг.

Двигатель

УАЗ 469 обладает 4-цилиндровым двигателем серии УМЗ 417 объемом в 2,5 литра. Мощность такого мотора достигает 75 лошадей, расположение клапанов верхнее. Система подачи топлива принудительная. Закрытая система охлаждения, жидкостная с принудительной циркуляцией. Нюанс этого двигателя — достаточно приличный расход топлива, до 16 литров за сотню. Две разных модификации этого двигателя устанавливаются на УАЗ 469 двух разных предназначений. УМЗ 4178 — на обычные гражданские модели, УМЗ 4179 — на военные. Отличие «военных» моторов в том, что они оборудуются датчиком-распределителем и высоковольтной экранированной проводкой. К тому же в них есть специальное место для обогрева.

Отличительной особенностью двигателя серии УМЗ 417 является особенная конструкция объединенного блока цилиндров и верхней части картера в единое целое, выполненное из высокопрочного алюминиевого сплава. Цилиндры представляют собой мокрые съемные гильзы и отливаются из серого чугуна. Износостойкость гильзы обеспечивается благодаря кислотоупорному чугуну в верхней части.

Головка блока является общей для всех цилиндров и изготавливается из алюминиевого сплава, так же как и поршни. Пятиопорный коленвал сделан из магниевого чугуна.

Коробка передач

Коробка передач УАЗ 469 служит для изменения крутящего момента от двигателя через сцепление. КПП УАЗ 469 преобразовывает энергию вращения коленчатого вала в поступательное движение трансмиссии. Благодаря четырем передачам, которые имеет редуктор для движения вперед и одну заднюю, энергия передается колесам. Автомобиль может осуществлять движение в любом направлении. Трансмиссия УАЗ 469 подразделяется на два вида по типам КПП – старого образца и нового образца.


Схема КПП УАЗ 469 старого образца показана на нижнем рисунке. Здесь наглядно показаны все основные запчасти КПП УАЗ 469 и комплектующие изделия коробки. Такие изделия, как пыльник, сальник, резиновые уплотнения являются расходными материалами и меняются по мере износа. Для автомобиля УАЗ 469 схема типовая.

Коробка переключения передач в машине УАЗ 469 крепится к картеру сцепления четырьмя шпильками, ввернутыми в него. Шестерни привода промежуточного вала, второй и третьей передач изготавливаются с косыми зубьями, первой передачи – с прямыми зубьями.

Шестерни расположены на валах и находятся в постоянном зацеплении. Шестерни первой, второй и третьей передач установлены на ведомом валу на игольчатых подшипниках. Ведущий вал 1 имеет две опоры. Передний подшипник расположен в гнезде коленчатого вала, задний – в передней стенке картера коробки передач.

Расход топлива

  • Расход топлива у двигателя 2.4 составляет 15,6 литров на сотню км., а у двигателя 2,7 10,6 литров на сотню км.
  • Потребляемый бензин 92.

Мосты

Одно из базовых отличий УАЗ 469 и УАЗ 469Б – мосты. Они могут быть военными и колхозными соответственно.

Военные мосты (УАЗ 469)Колхозные мосты (УАЗ 469Б)

Тип Разъемные, с редукторами на всех колесах Разъемные
Передаточное число 5,38 5,13
Передаточное число главной передачи 2,77 5,13
Масса переднего моста 140 кг. 120 кг.
Масса заднего моста 121,5 кг. 100 кг.
Объем масла, заливаемого в каждый мост 1 л. 0,85 л.
Передаточное число колесных редукторов 1,94
Объем масла, заливаемого в каждый редуктор 0,3 л.

Ходовая часть

  • подвеска — жесткая, рессорная;
  • рессоры — 7-9-листовые, эллиптические;
  • амортизаторы — телескопические, двустороннего действия;
  • колеса — стальные, штампованные;
  • шины — камерные;
  • рекомендованный размер шин — 215/90 R15.

Особенности конструкции

Рассматриваемая модель имеет простое, но надежное устройство. Изначально планировалось, что мотор будет дополнен навесным оборудованием, поэтому конструкция предусматривает технологические отверстия и смазочные каналы. Основными элементами конструкции ДВС являются:

  1. Блок цилиндров, головка которого выполнена из алюминия. Он содержит впускные и выпускные клапаны. На каждом цилиндре расположено по 4 клапана. За регулировку величины зазоров отвечают гидротолкатели. В 405-406 модификациях эти элементы часто выходили из строя, так как натяжители производились из пластика. В 409 модели полимерные башмаки заменены металлическими держателями.
  2. Поршни. Эти элементы также сделаны из алюминия и снабжены терморегуляторами. Дно поршня имеет 4 технологические канавки, исключающие поломку детали при соприкосновении с клапанами.
  3. Поршневые кольца. Каждый поршень имеет 3 кольца — 2 сжимающих (хромированных) и 1 маслосъемное (покрытое оловом).
  4. Коленвал, отлитый из чугуна, отличается повышенной прочностью. Ход поршня в 409 модели вырос до 94 мм, что объясняется увеличением радиуса кривошипа.
  5. Клапаны, выполненные из огнеупорной стали, способны проворачиваться во время работы, что обеспечивает их равномерный износ. Клапаны можно заменить соответствующими деталями от двигателя внутреннего сгорания ВАЗ-2108.
  6. Инжектор. Эта часть ДВС отвечает за впрыскивание топлива в цилиндры. Функционирование системы контролирует микропроцессорный блок.

Газораспределительный механизм

Опоры распределительных валов выполнены из чугуна. В разных модификациях двигательной установки ЗМЗ-409 строение ГРМ мало отличается. Запуск механизма осуществляется за счет движения цепи, натяжение которой регулируется двумя натяжителями, расположенными на головке и крышке блока цилиндров.

Окончательный демонтаж цепи привода

Дальнейшие действия по снятию цепи привода механизма газораспределения на моторе Газели выглядят таким образом:

  1. Выкручиваете крепления гидравлического натяжителя. Доставать нужно два элемента верхний и нижний. Снимаются они одинаково.
  2. Извлекаете корпус натяжителя.
  3. Снимаете крышку, которой прикрыта цепь. Для этого выкручиваете 7 болтов крепления. Старайтесь не разрушить сальник на коленчатом валу и прокладку головки блока.
  4. После выкручивания болта верхнего гидронатяжителя нужно снять рычаг и звездочку.
  5. Снимите успокоитель цепи.
  6. Выкрутите болты крепления шестерни к фланцу распределительного вала (всего их на двигателе ЗМЗ-406 два).
  7. Отогните стопорную пластину, при этом нужно удерживать промежуточный вал системы зажигания от проворачивания.
  8. Устанавливаете отвертку, с ее помощью вынимаете шестеренки и нижний край цепи.

При возникновении трудностей нужно убрать уплотнитель из резины, который находится между втулкой и шестеренкой. Демонтаж второй шестерни производится только при помощи двухлапового съемника.

Двигатель УМЗ 414 УАЗ-469, УАЗ-452

Краткое описание

Двигателем УМЗ 414 комплектовались автомобили УАЗ-469 и УАЗ-452. Серийное производство началось в 1978 году, одновременно продолжался выпуск двигателя УМЗ-451М. С 1986 года производился УМЗ-4146. Особенности. Мотор УМЗ 414 представлял собой дальнейшее развитие мотора УМЗ-451. 414-ый мотор по основным параметрам не имеет существенных отличий от 21-го. Его основное отличие от двигателя ГАЗ-21 в новой конструкцией блока цилиндров повышенной жесткости. Кроме того, передний сальник коленчатого вала получил наружную конструкцию. Масленый фильтр от Жигулей первой модели. Сама система смазки отличается от 451го мотора — масло в радиатор охлаждения масла поступает через фильтр непосредственно из канала смазки коренных подшипников. На двигателе установлен маслоуловитель системы вентиляции картера. Можно сказать, что двигатель 414 представляет собой переходную модель между 451 и 417 моторами. Степень сжатия на моторе 6,7:1. В системе питания применен однокамерный карбюратор. Водяная помпа крепится к ГБЦ. Моторесурс этого двигателя подняли с 120 до 150 тыс. км.

УМЗ 414 в дальнейшем послужил основой для УМЗ 417, получив иную ГБЦ (схожую с ГАЗ-24) и степень сжатия 7,0:1. Данный мотор развивает 92 л.с.

Характеристики двигателя УМЗ 414 УАЗ-469, УАЗ-452

ПараметрЗначение

Конфигурация L
Число цилиндров 4
Объем, л 2,445
Диаметр цилиндра, мм 92,0
Ход поршня, мм 92,0
Степень сжатия 6,7
Число клапанов на цилиндр 2 (1-впуск; 1-выпуск)
Газораспределительный механизм OHV
Порядок работы цилиндров 1-2-4-3
Номинальная мощность двигателя / при частоте вращения коленчатого вала 56,6 кВт — (77 л.с.) / 4000 об/мин
Максимальный крутящий момент / при частоте вращения коленчатого вала 172 Н•м / 2200 об/мин
Система питания Карбюратор К-129В, К-131, К-131А
Рекомендованное минимальное октановое число бензина 76
Экологические нормы Евро 0
Вес, кг 165

Конструкция

Четырехтактный четырехцилиндровый бензиновый карбюраторный с контактным распределителем зажигания, с рядным расположением цилиндров и поршнями, вращающими один общий коленчатый вал, с нижним расположением одного распределительного вала. Двигатель имеет жидкостную систему охлаждения закрытого типа с принудительной циркуляцией. Система смазки – под давлением и разбрызгиванием.

Блок цилиндров алюминиевый с чугунными гильзами мокрого типа. Коленчатый вал и распределительный вал от двигателя ГАЗ-24. Также применяется набивка сзади с отдельным от последней крышки коренного подшипника держателем набивки. Впускной клапан имеет диаметр 44мм, выпускной — 36 мм. Коллектор с каналами круглого сечения и плавными изгибами под однокамерный карбюратор. Стоит отметить, что в зависимости от модели карбюратора и настроенности выпуска двигатель развивал мощность в диапазоне 77-80 л.с.

Обслуживание

Обслуживание мотора ничем не отличается от работ проводимых с двигателем УМЗ-417, прочитать о котором можно здесь .

← Другие двигатели УМЗПоделится с друзьями:

Page 2
  • УМЗ 417 УАЗ 469, 452 Буханка

    Объем: 2,4 л.Мощность: 92 л.с.

  • УМЗ 414 УАЗ-469, УАЗ-452

    Объем: 2,4 л.Мощность: 77 л.с.

  • УМЗ 451/451М УАЗ-469, Буханка

    Объем: 2.4 л.Мощность: 75 л.с.

  • УМЗ EvoTech 2.7 Газель Бизнес, Некст

    Объем: 2.7 л.Мощность: 106,8 л.с.

  • УМЗ-4216 2.9 Газель Бизнес, Некст

    Объем: 2.9 л.Мощность: 106,8 л.с.

  • УМЗ 421 УАЗ 469, 452, Симбир

    Объем: 2.9 л.Мощность: 91 л.с.

ОАО «Ульяновский моторный завод» (УМЗ) – российский производитель автомобильных двигателей. Завод входит в дивизион крупнейшего российского автомобилестроительного холдинга «Группа ГАЗ». Завод начал свою историю осенью 1941 года с производства стационарных малолитражных двигателей с водяным и воздушным охлаждением, применявшихся для создания подвижных электростанций, освещения блиндажей, полевых госпиталей, зарядки аккумуляторов. В 1968 году Ульяновский моторный завод приступил к освоению производства автомобильных двигателей, а в 1971 году вошел в состав производственного объединения АвтоУАЗ.

В настоящее время УМЗ является крупным предприятием России по производству силовых агрегатов для грузовых, пассажирских и многоцелевых автомобилей повышенной проходимости марки «ГАЗ» и «УАЗ». Основная продукция предприятия – это бензиновые и газобензиновые двигатели стандарта Евро-3, Евро-4 и Евро-5, устанавливаемые на автомобили ГАЗель, ГАЗель Next и УАЗ.

Характеристики двигателя УМЗ 414

Параметр Значение
Конфигурация L
Число цилиндров 4
Объем, л 2,445
Диаметр цилиндра, мм 92,0
Ход поршня, мм 92,0
Степень сжатия 6,7
Число клапанов на цилиндр 2 (1-впуск; 1-выпуск)
Газораспределительный механизм OHV
Порядок работы цилиндров 1-2-4-3
Номинальная мощность двигателя / при частоте вращения коленчатого вала 56,6 кВт — (77 л.с.) / 4000 об/мин
Максимальный крутящий момент / при частоте вращения коленчатого вала 172 Н м / 2200 об/мин
Система питания Карбюратор К-129В, К-131, К-131А
Рекомендованное минимальное октановое число бензина 76
Экологические нормы Евро 0
Вес, кг 165

Конструкция

Четырехтактный четырехцилиндровый бензиновый карбюраторный с контактным распределителем зажигания, с рядным расположением цилиндров и поршнями, вращающими один общий коленчатый вал, с нижним расположением одного распределительного вала. Двигатель имеет жидкостную систему охлаждения закрытого типа с принудительной циркуляцией. Система смазки – под давлением и разбрызгиванием. Блок цилиндров алюминиевый с чугунными гильзами мокрого типа. Коленчатый вал и распределительный вал от двигателя ГАЗ-24. Также применяется набивка сзади с отдельным от последней крышки коренного подшипника держателем набивки. Впускной клапан имеет диаметр 44мм, выпускной — 36 мм. Коллектор с каналами круглого сечения и плавными изгибами под однокамерный карбюратор. Стоит отметить, что в зависимости от модели карбюратора и настроенности выпуска двигатель развивал мощность в диапазоне 77-80 л.с. 1 — маховик; 2 — монтажная проушина; 3 — кран отопителя; 4 — крышка головки блока цилиндров; 5 — впускной трубопровод; 6 — гайки шпилек крепления головки блока цилиндров; 7 — коромысло клапана; 8 — ось коромысел; 9 — патрубок вентиляции картера; 10 — головка блока цилиндров; 11 — пружины клапана; 12 — маслоотражательный колпачок; 13 — втулка клапана; 14 — крышка маслозаливной горловины; 15 — клапан; 16 — прокладка головки блока цилиндров; 17 — насос охлаждающей жидкости; 18 — штанга; 19 — толкатель; 20 — шкив вентилятора; 21 — распределительный вал; 22 — ведомая шестерня привода распределительного вала; 23 — демпфер крутильных колебаний; 24 — ступица шкива; 25 — шкив; 26 — болт шкива; 27 — манжета; 28 — ведущая шестерня привода распределительного вала; 29 — коленчатый вал; 30 — поддон картера; 31 — гильза цилиндра; 32 — поршень; 33 — пробка маслосливного отверстия; 34 — шатун; 35 — маслозаборник; 36 — масляный насос; 37 — блок цилиндров; 38 — выпускной коллектор; 39 — картер сцепления.

Кривошипно-шатунный механизм

Блок цилиндров литой, из алюминиевого сплава со сменными «мокрыми» чугунными гильзами, гильзы с добавкой молибдена. Алюминивые крышки опор коленвала, замок где крышки на блоке 4 мм и головку с ОВАЛЬНЫМИ окнами и шпильки М11.Головка цилиндров литая из алюминиевого сплава, с вставными сёдлами и направляющими клапанов, общая для всех цилиндров.Камера сгорания плоскоовальная, расположена в головке цилиндров.Поршни литые, из алюминиевого сплава, лужёные, с залитыми в них стальными терморегулирующими вставками, лужёные.Поршневые кольца: компрессионные: 2, чугунные: верхнее хромированное, нижнее- лужёное. маслосъёмное: 1, стальное, составное.Поршневые пальцы стальные, пустотелые, плавающие, с фиксацией двумя стопорными кольцами.Шатуны стальные, кованые, двутаврового сечения, с запрессованой в верхнюю головку бронзовой втулкой.Коленчатый вал литой, чугунный, 5-опорный, с противовесами. Диаметр коренных шеек — 64 мм, шатунных — 58 мм.Подшипники коренные и шатунные со сменными тонкостенными сталеалюминиевыми вкладышами Толщина, мм: коренного вкладыша — 2,25; шатунного вкладыша — 1,75; антифрикционного слоя — 0,33.Маховик литой, чугунный, с напрессованным зубчатым венцом для пуска двигателя стартером.

Неисправности

Основные проблемы двигателя 409 УАЗ Буханка аналогичны тем, что и у мотора 406, ведь их конструкция очень схожа.

Перегрев

Как правило, причиной этого становится забитый радиатор и термостат. Также дело может быть в недостатке антифриза. Если все в норме, нужно искать воздушные пробки.

Гидронатяжитель

Он нередко клинит, что приводит к шуму цепи и выходу из строя башмака. Это оборачивается перескакиванием цепи и даже ее обрывом.

Катушки зажигания

Их выход из строя приводит к неравномерной работе двигателя 409 Буханки на холостом ходу, а также к провалам в тяге. Лечится заменой катушек.

Ест масло

Причина кроется в сальниках клапанов и маслосъемных кольцах. Кроме того, к расходу масла может привести щель в лабиринтном маслоотражателе. Если это произошло, нужно демонтировать крышку и замазать трещины герметиком.

Как правило, это стучат гидрокомпенсаторы. Их замена может потребоваться уже через 50 000 км пробега. Также стук может раздаваться из-за шатунных вкладышей, поршней и прочих компонентов – в этом случае причину нужно искать на станции.

Троение

Если мотор начинает троить, стоит обратить внимание на катушки зажигания, свечи, а еще замерить компрессию

Помимо перечисленных выше факторов, владелец УАЗ Буханка с ЗМЗ 409 может столкнуться с низким качеством исполнения электроники автобуса и перебоями в работе различных датчиков.

Тем не менее, несмотря на все недостатки, двигатель получился не таким уж и плохим. Владельцы Таблетки отмечают, что многие неисправности можно предотвратить своевременным обслуживанием.

Источник

Изменения в карбюраторе УАЗ 31514

Можно попробовать заменить родной карбюратор на новый, более эффективный, в котором есть экономайзер принудительного холостого хода и вентиляция поплавковой камеры. Фирма по выпуску карбюраторов «Солекс» лучше остальных зарекомендовала себя на рынке.

Можно обойтись и без замены старого карбюратора на новый, а для улучшения работы поколдовать над тем, что есть. Для начала изменить и улучшить игольчатый клапан поплавковой системы. Почистить жиклеры и провести их сечение

Только такая процедура чревата увеличением расхода топлива, поэтому подходить к делу следует с осторожностью. При правильной доработке ускорительные насосы будут работать без провалов

Стоит внимательно относиться к предназначению карбюратора и не выбирать на УАЗ 31514 механизм от жигулей. В противном случае из-за разницы в объемах и размерах диффузоров добиться нормальной работы устройства не получится.

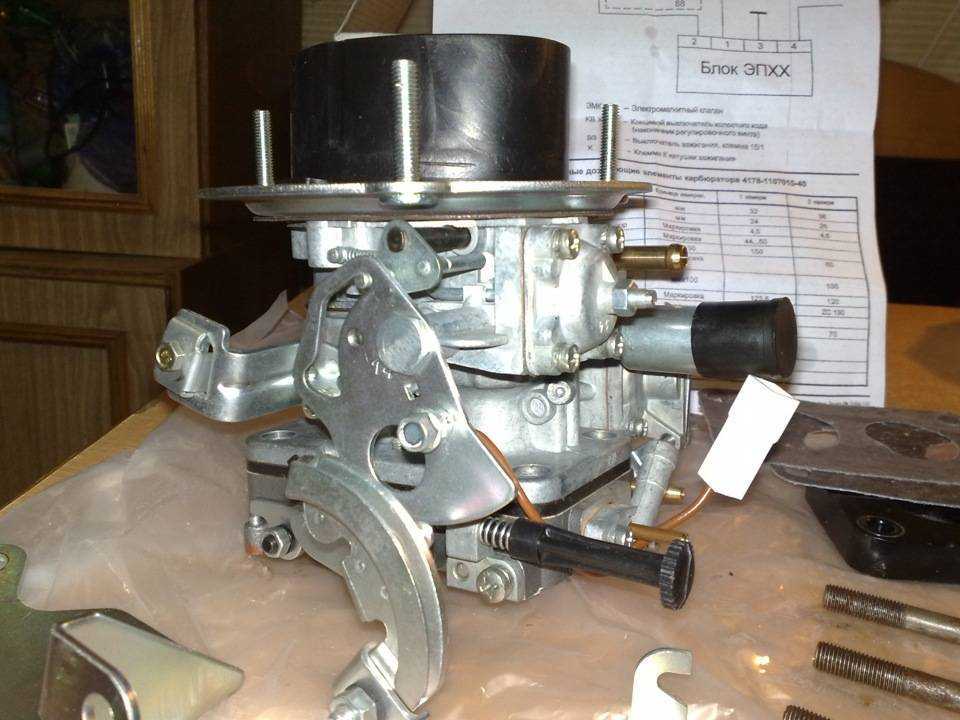

Карбюратор для двигателя УАЗ 31514

Воздушный фильтр желательно заменить сразу же. Родной уазовский фильтр будет работать недолго и по характеристикам уступает волговским, которые и рекомендуется устанавливать. К тому же эти фильтры легче в обслуживании. Со временем можно снизить сопротивление впускного тракта.

Отдельно стоит поговорить о системе охлаждения. На УАЗ 31514 и 3160 устанавливают, как правило, радиаторы завода ШААЗ. У них значительно выше теплоотдача и достаточно простая установка. Неплохо, если дополнительно ко всему на УАЗ 31514 будет установлен электровентилятор.

Ремонт двигателей на УАЗ 31514 – процедура достаточно несложная. Любые детали, схемы, картинки можно посмотреть и заказать как в интернете, так и в любом автосалоне. Поскольку автомобиль производится в России и большинство деталей для него изготавливается на родном заводе, запчасти для двигателя значительно дешевле иностранных, при этом не уступают им по качеству.

Основное достоинство двигателей УМЗ и ЗМЗ – это возможность заменять неисправные и вышедшие из строя детали оригинальными запчастями. Запчасти для иностранных моторов не всегда есть у поставщиков и нередко вовсе не поставляются в Россию, их приходится заменять на копии, зачастую не всегда идеально подходящие.

Особенности конструкции

Прежде чем производить установку меток ГРМ на ЗМЗ-406, нужно рассмотреть особенности этого двигателя.

Всего существует четыре фазы, в которых функционирует система газораспределения:

  1. Впуск топливной смеси в камеру сгорания.
  2. Такт сжатия.
  3. Рабочий ход поршня перемещение из верхней мертвой точки вниз.
  4. Выпуск отработанных газов.

Для обеспечения максимального значения КПД и предотвращения повреждения клапанов нужно использовать привод. На моторах ЗМЗ-406 и подобных применяется металлическая цепь.

Но обязательно распределительные и коленчатый валы устанавливаются по меткам это обеспечивает синхронность работы всех механизмов. Газораспределительный механизм позволяет своевременно открывать и закрывать отверстия клапанами, подавая топливную смесь и выбрасывая в атмосферу продукты горения.

Ремонт двигателя змз 409

Подробности Создано: 03.02.2014 09:28

Двигатель ЗМЗ 409 представляет собой четырехцилиндровый верхнеклапанный силовой агрегат с жидкостным охлаждением. Мотор создан для использования на автомобилях с повышенным уровнем проходимости. В нем применяется конструкция газораспределительного механизма, форсунки, коленчатый вал из прочного чугуна, клапаны обработаны специальным износостойким и антифрикционным покрытием. Практически любая деталь в силу тех или иных обстоятельств может выйти из строя, из-за чего потребуется ремонт двигателя змз 409.

Блок цилиндров создан при использовании высокопрочного серого чугуна. Каналы для жидкости, охлаждающей систему, расположены прямо между цилиндрами, которые в свою очередь расточены прямо в теле блока. Нередко именно эти компонента двигателя ломаются из-за активной эксплуатации транспортного средства.

Прежде, чем делать ремонт двигателя змз 409, необходимо провести диагностические работы. Для этого используется специальное современное оборудование. В помещении, где будет производиться ремонт, желательно должен находиться гидроподъемник для удобного снятия и обратной установки двигателя. Очень важная действительно качественная диагностика мотора, потому что только лишь при помощи нее можно выявить все дефекты и устранить их на должном уровне.

Эта модель двигателя является довольно высокооборотный и рассчитана на использование масла должного качества. Он является простым в устройстве, а также обслуживании, неприхотлив. Он может выдерживать существенные перегрузки. Благодаря несложному устройству мотора его ремонт может быть сделан в условиях обыкновенной мастерской, если, конечно же, выдержать все требования со стороны завода-производителя. Простота и надежность силовой установки очень гармонично сочетаются, что обеспечивает относительную доступность ремонтных работ.

Разборку двигателя ЗМЗ 409 необходимо осуществлять максимально аккуратно и внимательно. Все детали, которые были сняты с него, нужно отмыть и разложить по отдельности, а никак не сваливать в одну кучу. И разборку, и сборку можно сделать и самостоятельно, а можно отдать это дело профессионалам. Тут необходимо отталкиваться непосредственно от уровня сложности поломки.

Для того чтобы снять мотор с автомобиля, его нужно установить на эстакаду или же специальную смотровую яму. Для начала необходимо закрыть поверхность крыльев спереди при помощи фартуков из мешковины для обеспечения сохранности авто. Затем отключается и снимается аккумулятор, капот, сливается охлаждающая жидкость из системы мотора. После этого нужно слить из него масло. Необходимо отсоединить разъемы, а также клеммы от датчиков, указателей давления, температуры жидкости для охлаждения. Нужно отсоединить все провода от стартера, генератора и т.д. В общей сложности придется отсоединить большое количество шлангов и проводов для того чтобы освободить двигатель и приступить к ремонтным работам. Они могут заключаться в замене одной или двух деталей, а могут потребовать намного более серьезного подхода. В этом случае реальный масштаб работ может показать только диагностика.

  • Назад
  • Вперёд

Устройство системы вентиляции картера двигателя ЗМЗ–40911.10 Евро-4 и Евро-5 на автомобилях УАЗ СГР, принцип работы, схема, подсос воздуха из-за негерметичности системы.

Под действием разрежения в системе впуска газы, прорвавшиеся при сгорании топлива в картер двигателя и смешанные с масляным туманом, поступают в головку цилиндров. И далее из нее в полость маслоотделителя. Маслоотделитель расположен между крышкой клапанов и маслоотражателем.

В процессе движения картерных газов через лабиринт маслоотделителя, образованного перегородками крышки клапанов, капли моторного масла отделяются от картерных газов. Отделенное от картерных газов моторное масло через отверстия сливных трубок маслоотражателя стекает в головку цилиндров двигателя ЗМЗ–40911.10. И затем далее попадает в масляный картер двигателя.

На остальных режимах работы двигателя:

— Картерные газы через шланг основной ветви вентиляции поступают в дроссель системы впуска.

Для предотвращения обледенения патрубка вентиляции корпуса дроссельной заслонки при эксплуатации в зимний период, применяется подогрев корпуса дросселя охлаждающей жидкостью, подаваемой из системы охлаждения двигателя.

Запрещается эксплуатация двигателя ЗМЗ–40911.10 Евро-4 и Евро-5:

— С негерметичной системой вентиляции картера. — С открытым маслоналивным патрубком.

Все это вызовет повышенный унос моторного масла с картерными газами и загрязнение окружающей среды. Также следует плотно, до упора устанавливать указатель уровня масла в его трубку.

Уход за системой вентиляции картера двигателя ЗМЗ–40911.10 Евро-4 и Евро-5 заключается в периодической проверке герметичности всех ее соединений. Проверку герметичности системы системы вентиляции картера двигателя ЗМЗ–40911.10 следует производить регулярно. Лучше всего непосредственно перед выездом автомобиля путем визуального осмотра.

Первичный наружный осмотр должен быть прежде всего сосредоточен на проверке:

— Целостности всех шлангов системы вентиляции картера. — Надежной затяжке хомутов шлангов. — Других повреждений деталей системы вентиляции картера, приводящие к потере ее герметичности.

Большой объем неучтенного воздуха, более 3 кг/час, который попадает в двигатель ЗМЗ–40911.10 через неплотности системы впуска, обычно приводит к неустойчивой работе двигателя на оборотах холостого хода из-за недостаточной топливоподачи.

Одной из причин подсоса лишнего воздуха может быть негерметичность места подсоединения:

— Шланга малой ветви вентиляции картера к ресиверу. — Шланга основной ветви вентиляции картера к дроссельному устройству.

Техническое обслуживание

Чтобы этот мотор исправно работал в радость своему владельцу, нужно регулярно проводить техническое обслуживание. Тогда, при выполнении этого условия двигатель будет обладать высокими качествами работы. Для этого агрегата нужно использовать только качественное топливо и смазочные материалы.

Ухаживать и обслуживать нужно все системы мотора и автомобиля. Лишь на таких условиях мотор прослужит долго и будет работать без поломок. Нужно регулярно проверять уровни масла, охлаждающей жидкости, натяжение ремней насоса охлаждения.

Чтобы двигатель работал надежно, обязательно нужно ухаживать за системой питания. Лишь при условии регулярного обслуживания можно добиться стабильной работы. Нужно быть уверенным, что все соединения топливопровода надежны, также нужно время от времени проводить очистку топливных форсунок.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Химия движения
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
