Задумывались ли вы когда-нибудь, почему ваш автомобиль не показывает той мощности, на которую он способен? Около 70% проблем с производительностью двигателя связаны с неправильной настройкой системы управления. Ключ к решению – настройка топливных карт. В этой статье я расскажу, как самостоятельно разобраться в ремонте и настройке системы управления двигателем, чтобы вернуть вашему автомобилю былую прыть и даже улучшить его характеристики.
Что такое система управления двигателем
Система управления двигателем (ЭБУ) – это, по сути, мозг вашего автомобиля. Она отвечает за контроль всех процессов, связанных с работой двигателя. Основные компоненты включают в себя датчики (давления, температуры, положения коленвала и т.д.), исполнительные механизмы (форсунки, катушки зажигания, дроссельная заслонка) и сам блок управления. Функции ЭБУ разнообразны: от управления подачей топлива и углом опережения зажигания до контроля работы системы рециркуляции отработавших газов и диагностики неисправностей. Честно говоря, без ЭБУ современный двигатель просто не сможет функционировать.
Таблица 1: Основные компоненты системы управления двигателем
| Компонент | Функция | Пример |
|---|---|---|
| Датчик температуры ОЖ | Измерение температуры охлаждающей жидкости | Bosch 31332-P08-003 |
| Датчик положения коленвала | Определение положения коленвала | Denso 94370-0831 |
| Форсунка | Подача топлива в цилиндры | Bosch 0280158829 |
| Катушка зажигания | Создание искры для воспламенения топливной смеси | NGK U5001 |
| Дроссельная заслонка | Регулировка количества воздуха, поступающего в двигатель | Aisin TTV-001 |
Топливные карты: основа настройки
Топливные карты – это таблицы, в которых ЭБУ хранит информацию о необходимом количестве топлива для впрыска в цилиндры при различных режимах работы двигателя. Они определяют, сколько топлива нужно подавать в зависимости от оборотов двигателя и нагрузки (давления во впускном коллекторе). Влияние топливных карт на работу двигателя огромно: от них зависит мощность, экономичность и стабильность работы. Существуют разные типы карт: основные карты (для нормальных режимов работы), карты обогащения (для разгона и нагрузки) и карты обеднения (для экономии топлива). Представь, что это как рецепт для приготовления идеальной смеси, где каждый ингредиент (топливо) должен быть добавлен в правильном количестве.
Инструменты для настройки
Для настройки топливных карт необходимы специальные инструменты. Эмуляторы памяти, такие как HonData S300, Moates Ostrich 2.0, Хондаверт и RTP Neptune, позволяют перехватывать и изменять данные, передаваемые в ЭБУ. Даталоги – это программы для записи параметров работы двигателя во время движения, что позволяет анализировать его поведение и выявлять проблемы. Стенды СДМ (скажем, DynoJet) позволяют проводить точную настройку в лабораторных условиях, имитируя различные нагрузки. Я сама долго выбирала эмулятор, и в итоге остановилась на HonData S300, потому что он показался мне наиболее удобным и надежным.
Таблица 2: Сравнение эмуляторов памяти
| Эмулятор | Цена (приблизительно) | Особенности | Совместимость |
|---|---|---|---|
| Hondata S300 | $775 | Простота использования, надежность, поддержка большого количества ЭБУ | Honda OBD1 VTEC |
| Moates Ostrich 2.0 | $399 | Реалтайм эмуляция, возможность записи и воспроизведения данных | Различные типы ЭБУ |
| Хондаверт | $495 | Российская разработка, доступная цена | Honda OBD1 VTEC |
| RTP Neptune | $399 | Реалтайм эмуляция, широкие возможности настройки | Различные типы ЭБУ |
| SofRom | €100 | Бюджетный вариант, подходит для начинающих | Honda OBD1 VTEC |
Прошивка чипа 29C256
Прошивка чипа 29C256 – это процесс записи новой прошивки (топливных карт) в микросхему памяти ЭБУ. Необходимые инструменты: программатор (например, TL866II Plus), сам чип 29C256, паяльник и припой. Пошаговая инструкция: 1) Извлеките чип из ЭБУ. 2) Установите чип в программатор. 3) Считайте текущую прошивку (для создания резервной копии). 4) Загрузите новую прошивку. 5) Запишите новую прошивку в чип. 6) Установите чип обратно в ЭБУ. Предостережения: будьте аккуратны при пайке, чтобы не повредить чип или плату ЭБУ. Всегда делайте резервную копию текущей прошивки! Я тоже думала, что это слишком сложно, но на самом деле, если следовать инструкции, все получается.
Диагностика системы управления двигателем
Диагностика системы управления двигателем включает в себя методы и приборы для выявления неисправностей. Методы: визуальный осмотр, проверка датчиков и исполнительных механизмов, чтение кодов ошибок. Приборы: сканер OBD-II, мультиметр, осциллограф. Расшифровка ошибок: коды ошибок указывают на конкретные проблемы в системе. Например, код P0171 означает «бедная смесь», а код P0300 – «пропуски зажигания». Слушай, если загорелся индикатор «Check Engine», не игнорируй его – это сигнал о том, что нужно провести диагностику.
Настройка топливных карт: пошаговая инструкция
Настройка топливных карт – это процесс корректировки параметров топливной смеси для достижения оптимальной производительности двигателя. Автокалибровка – это автоматический процесс, который позволяет ЭБУ адаптироваться к текущим условиям эксплуатации. Корректировка по показаниям топливной коррекции – это ручной процесс, который заключается в изменении значений топливных карт на основе данных, полученных с датчиков. Важно: начинайте с небольших изменений и тщательно отслеживайте результаты. Девочки, не бойтесь экспериментировать, но делайте это осторожно и обдуманно.
- Проведите автокалибровку.
- Проанализируйте данные даталогинга.
- Определите области, требующие корректировки.
- Внесите небольшие изменения в топливные карты.
- Проведите тестовый заезд и снова проанализируйте данные.
- Повторяйте шаги 4 и 5 до достижения оптимальных результатов.
- Сохраните настроенные топливные карты.
Ремонт топливной аппаратуры

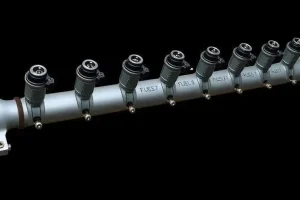

Ремонт топливной аппаратуры включает в себя диагностику, регулировку ТНВД (топливного насоса высокого давления) и ремонт форсунок Common Rail. Диагностика ТНВД: проверка давления топлива, проверка работы клапанов. Регулировка ТНВД: настройка подачи топлива. Ремонт форсунок Common Rail: очистка от загрязнений, замена распылителей. Приятно осознавать, что многие проблемы с топливной аппаратурой можно решить самостоятельно, сэкономив деньги на сервисе.
ГБО и настройка топливных карт
Особенности настройки для газобаллонного оборудования (Ловато): при работе на газе необходимо корректировать топливные карты, чтобы обеспечить оптимальное соотношение воздух-газ. Это связано с тем, что газ имеет другие характеристики горения, чем бензин. Важно: настройка ГБО должна проводиться квалифицированным специалистом.
Чип-тюнинг: возможности и риски
Чип-тюнинг – это изменение параметров двигателя с помощью прошивки ЭБУ. Возможности: увеличение мощности, улучшение динамики, снижение расхода топлива. Риски: снижение надежности двигателя, выход из строя компонентов. Важно: чип-тюнинг должен проводиться только опытными специалистами, которые знают, что делают.
FAQ
Вопрос: Можно ли настроить топливные карты без эмулятора?
Ответ: Да, но это сложнее и требует специальных знаний и оборудования.
Вопрос: Что такое даталог?
Ответ: Даталог – это запись параметров работы двигателя во время движения.
Вопрос: Как часто нужно обновлять прошивку ЭБУ?
Ответ: Обновлять прошивку нужно только при необходимости, например, при установке нового оборудования или при появлении проблем с работой двигателя.
Вопрос: Какие последствия могут быть при неправильной настройке топливных карт?
Ответ: Неправильная настройка может привести к снижению мощности, увеличению расхода топлива, пропуску зажигания и даже выходу из строя двигателя.
Вопрос: Где можно найти информацию о топливных картах для моего автомобиля?
Ответ: Информацию можно найти на специализированных форумах и сайтах, посвященных тюнингу автомобилей.
Таблица 3: Стоимость ремонта и настройки
| Услуга | Цена (приблизительно) |
|---|---|
| Диагностика ЭБУ | 1000-3000 руб. |
| Прошивка ЭБУ | 5000-15000 руб. |
| Настройка топливных карт | 8000-20000 руб. |
| Ремонт ТНВД | 5000-10000 руб. |
| Ремонт форсунок Common Rail | 1000-3000 руб./форсунка |
Таблица 4: Мифы и правда
| Миф | Правда |
|---|---|
| Чип-тюнинг всегда увеличивает мощность. | Увеличение мощности зависит от многих факторов, включая состояние двигателя и качество прошивки. |
| Настройка топливных карт – это сложно и требует специальных знаний. | Настройка топливных карт может быть сложной, но при наличии необходимых инструментов и информации ее можно выполнить самостоятельно. |
| Эмулятор памяти нужен только для чип-тюнинга. | Эмулятор памяти можно использовать для диагностики и настройки ЭБУ без изменения прошивки. |
| ГБО всегда снижает мощность двигателя. | При правильной настройке ГБО может не снижать мощность двигателя, а даже немного увеличивать ее. |
| Ремонт топливной аппаратуры всегда дорогой. | Стоимость ремонта топливной аппаратуры зависит от сложности поломки и используемых запчастей. |
