Пошаговый ремонт рулевой рейки в машинах тойота своими руками

Как снять рулевую рейку?

Владельцам автомобилей любой комплектации, марки и года выпуска, желательно владеть минимальным набором знаний, умений и навыков по обслуживанию собственного транспорта. Для того чтобы все детали и механизмы, включая рейку рулевого управления, служили долго и эффективно, необходимо периодически выполнять осмотр и диагностику всех автомобильных систем.

При появлении таких неполадок, как люфт или биение руля, водителю стоит немедленно обратиться в специализированный автомобильный сервис. Зачастую основной причиной прокрутки рулевого агрегата и колес, а также сложностей в управлении транспортным средством является выход из строя и нарушение правильной работы рулевых реек. Опытный мастер сразу же сможет определить, нужно ли производить ремонт (замену) реек или нет. Для точного определения перечня ремонтных работ водителю обязательно необходимо знать, как снять рулевую рейку и в чем заключается сложность замены данных деталей.

Дефектовка деталей

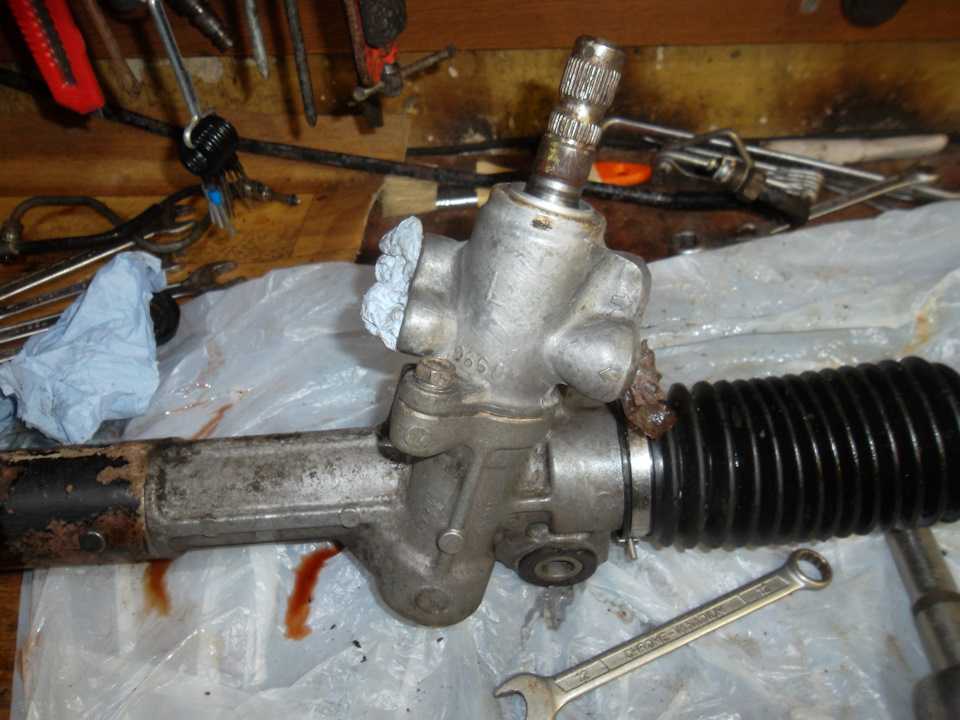

Детали разобранной рейки нужно протереть от масла, очистить от отложений и внимательно осмотреть. В ремонтных комплектах обычно поставляются только резиновые уплотнения и фторопластовые втулки с кольцами. Не для каждого случая этого может быть достаточно.

Тщательно осмотрите поверхность зубчатого штока — на нем не должно быть повреждений и следов износа

Особое внимание уделите рабочей зоне — зубьям и части штока, которая соприкасается с кольцами, сальниками и втулками. Любое повреждение, коррозия, риски и задиры приведут к быстрому износу уплотнений и течи рейки

Глубокая коррозия штока рейки. Такую деталь ставить нельзя.

На косых зубьях шестерни приводного вала не должно быть трещин, зазубрин, сколов и глубокого износа. Ставить вал с такими повреждениями опасно — рейка может заклинить в движении.

Частая причина стуков в рейке — износ прижимной втулки. Рабочая поверхность детали должна быть гладкой, без следов продавливания и задиров. Прижимной втулки обычно нет в ремкомплекте рейки, но на многие автомобили ее можно купить отдельно.

Износ прижимной втулки — фторопластовая вставка продавлена

Сильно изношенные и поврежденные детали рейки нельзя восстановить в условиях гаража. Если при дефектовке обнаружены проблемы — обратитесь за помощью в специализированные СТО. Там могут отреставрировать вал и шток рейки на профессиональном оборудовании.

Какие инструменты потребуются для работ

Для того чтобы сменить вышедший из строя или плохо функционирующий механизм, необходимо заблаговременно подготовить определенный набор инструментов:

  • деревянные подпорки;
  • жидкий ключ;
  • тонкая отвёртка;
  • средний молоток;
  • набор торцевых ключей и комплект головок с трещоткой;
  • съёмник для наконечников.

Подготовительные мероприятия

Перед тем как что-либо поменять настоятельно рекомендуем ознакомиться с сервисным мануалом, где последовательно описан весь процесс и советы по его выполнению. Как правило, в первую очередь необходимо выполнить 3 шага:

  1. Машину следует установить на максимально ровный участок, а после этого заблокировать стояночный тормоз. Для фиксации транспортного средства под колеса необходимо подложить кирпичи.
  2. Руль устанавливается в нейтральное положение.
  3. Затем необходимо ослабить гайки колёс, причём делать это необходимо поочередно.

Ослабление колёсных гаек

Завершив предварительные работы, автомобиль ставят на домкрат и с одной из сторон снимают колесо. После чего машина опять опускается, но уже на подставленные деревянные опоры. Аналогичным образом следует снимать колёса и с другой стороны. Описанные шаги направлены в первую очередь на то, чтобы получить доступ к рулевым наконечникам, что в разы упростит снятие рулевой рейки.

Пока жидкая консистенция уничтожает ржавчину, имеет смысл заглянуть под капот и освободить зону для доступа к проблемному механизму. Для того чтобы снять рулевую рейку необходимо извлечь сирену сигнализации и газового адсорбера, предварительно отвинтив соответствующие клеммы. Извлеченные решения убираются, дабы не мешать.

2. Рулевой механизм

Снятие

1. Расположите передние колеса строго прямо.

2. Закрепите рулевое колесо.

Для предотвращения вращения рулевого колеса закрепите его ремнем безопасности.

Примечание: Эта операция позволяет предотвратить повреждение витого кабеля.

3. Снимите шумоизолирующую накладку кожуха выходного отверстия рулевой колонки.

Отогните напольный коврик, освободите 2 фиксатора и снимите шумоизолирующую накладку кожуха выходного отверстия рулевой колонки.

4. Отсоедините промежуточный вал № 2 рулевого управления в сборе.

Выверните болт.

Примечание: Не отсоединяйте промежуточный вал № 2 рулевого управления в сборе от промежуточного вала рулевого управления.

Нанесите метки на промежуточный вал № 2 рулевого управления в сборе и промежуточный вал рулевого управления.

  1. Метка

Отсоедините промежуточный вал № 2 рулевого управления в сборе от промежуточного вала рулевого управления.

Демонтаж рулевой рейки

Для проведения ремонта данной системы в автомобилях Тойота своими руками в первую очередь следует позаботиться о необходимом наборе инструментов и условиях работы. Лежа под машиной во дворе, это сделать очень трудно, если вообще возможно. Что необходимо сделать:

Из бачка гидроусилителя руля сливается специальная жидкость.
Откручиваются гайки крепления тяг.
Выпрессовываются наконечники тяг. Для этого потребуется специальный инструмент, который позволяет быстро и без особых усилий снять этот узел управления.
От корпуса открепляется передний мост. В распространенных моделях Тойота, например, в Вангуард, Ими, Премио и Виш, это десять болтов с размером шляпки «19» и пять гаек на «17».
Чтобы полностью демонтировать рейку, необходимо отсоединить коллектор. Для этого откручивается два болта на «12».
Демонтируется защитный щит рулевого управления, который защищает устройство от механических повреждений во время движения.
От рулевой рейки отсоединяется рулевая крестовина.
Отсоединяются трубопроводы гидроусилителя

Важно пометить, какой из них вводной, а какой отводной, чтобы не перепутать во время обратной сборки. Лучше всего сначала открутить верхнее крепление этих шлангов.
Рейка освобождена, и теперь ее необходимо извлечь

Для этого она сначала сдвигается влево, что позволяет вывести рулевую тягу вниз. Затем весь узел сдвигается вправо и извлекается со своего посадочного места. Для полного демонтажа механизм опускается вниз.

Дальнейшие действия

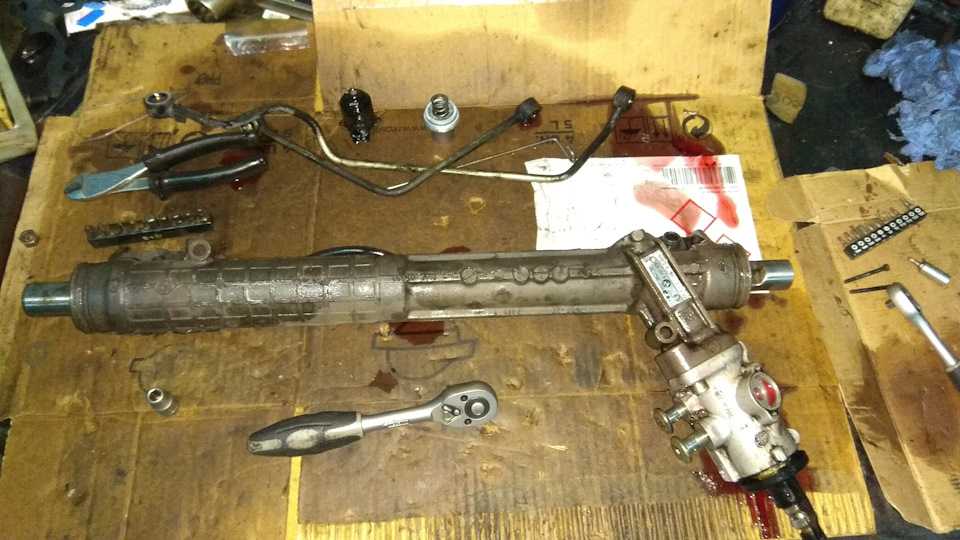

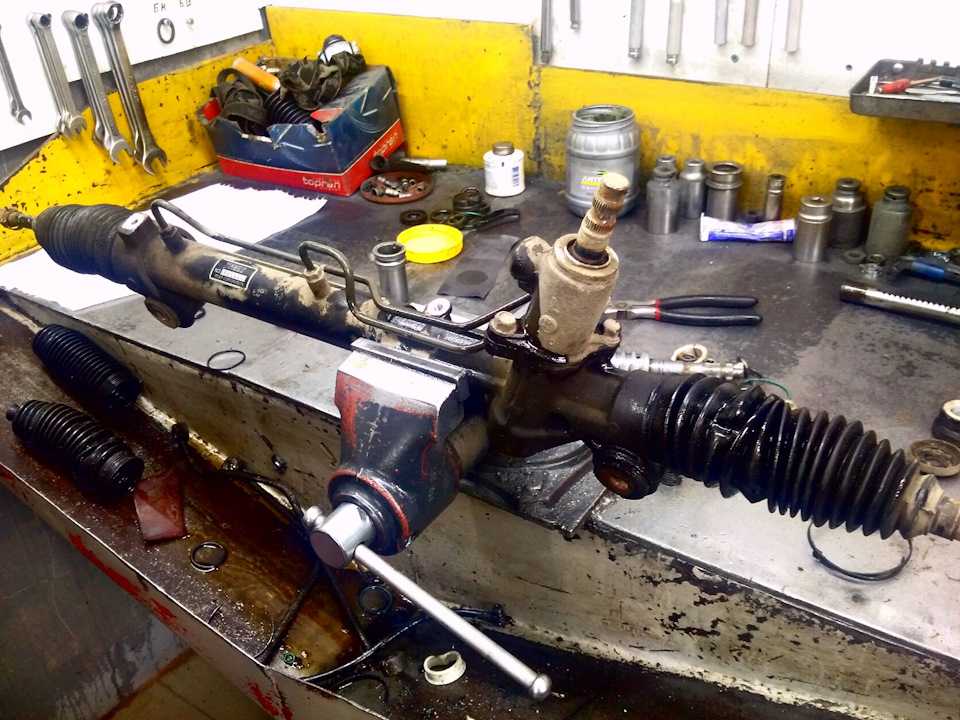

Когда агрегат будет снят, относим его на верстак и приступаем к разборке элемента. Для начала, демонтируется резиновый пыльник. Открутить болт поможет ключ на 12. После необходимо снятие промежуточного вала. Контргайка откручивается при помощи газового ключа. Выкручиваем и достаем прижимной стакан вала, опять надеваем промежуточный вал. С помощью легкого удара медного молотка, вал вынимается вместе с подшипником.

Рейка поворачивается, при помощи ключа на 41 откручивается контргайка. Далее приступаем к демонтажу регулировочного стакана (для этого нам понадобится любой плоский предмет). Затем вынимается пружина с прижимным поршнем.

Снятие левого пыльника должно проходить максимально аккуратно, чтобы элемент не порвался (ни в коем случае не стоит использовать острые предметы). Затем приступаем к откручиванию левой тяги. На обратной стороне ослабляется хомут, демонтируется пыльник. Скалка рейки вынимается, ее кладут сбоку.

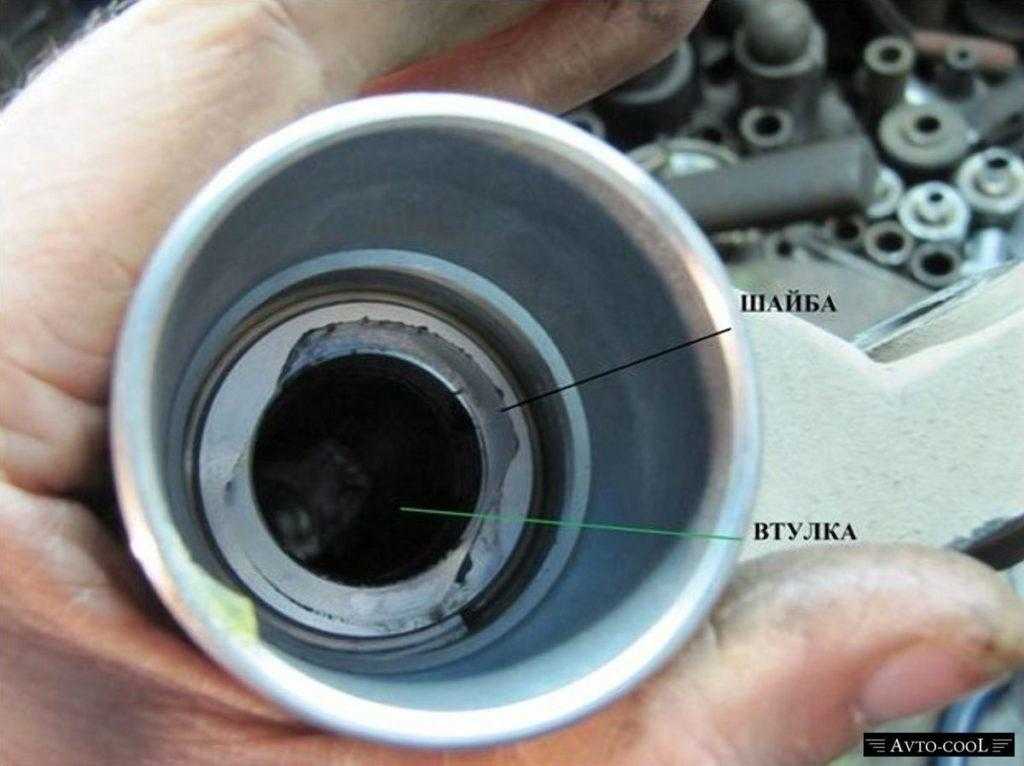

Со стороны левого торца мы увидим прижимную шайбу из алюминия, за которой прячется втулка, требующая замены. Шайба подцепляется крючком, выбивается, после чего доступ к втулке будет свободным.

Подготовка к снятию рулевых реек

Предварительным этапом перед снятием рулевой рейки является диагностика системы рулевого управления транспортного средства. В первичный технический осмотр обязательно входит консультация с опытным автомехаником, который определит тип и комплектацию рулевой рейки, установленную на вашем автомобиле. Самостоятельно подготовиться к ремонту рулевых механизмов можно с помощью заводской сервисной документации.

Итак, перед тем, как снять рулевую рейку, необходимо:

  • точно определить, система рулевого управления какого типа установлена на вашем автомобиле. В ее основе может использоваться гидравлический или электрогидравлический усилитель, а также в более старых комплектациях авто, простой реечный механизм;
  • изучить комплектацию автомобиля, исходя из типа установленных рулевых реек, и четко следовать последовательности действий, изложенных в инструкции для конкретного вида системы рулевого управления.
