Инструкция как снять магнитолу в автомобиле мазда

Полезные фишки

Самая полезная фишка магнитолы в Мазде – это превращение ее в полноценный бортовой компьютер на платформе Андроид. Основные функции такого компьютера следующие:

1. Медиаоформление. Включает в себя освещение в салоне автомобиля и навигацию по музыкальному оформлению в салоне. Тут подразумевается включение и выключение песен, вывод на экран текущий плейлист, переключение между плейлистами и прочее.
2. Навигация. Вывод карты на экран, выстраивание маршрута, обозначение в пути важных точек (пунктов питания, медпунктов, муниципальных учреждений и тд).

Для осуществления организации между этими двумя функциями необходимо установить программу-автомаизатор. Наиболее популярная и простая в использовании программа – это Tasker. Для адекватной работы необходимо только отладить ее, и тогда использование магнитолой-компьютером станет в разы проще, но при этом действеннее.

Модели аппаратов Мазда

Рассмотрим некоторые модели устройств Мазда и приведем их распиновки.

Штатный аппарат Мазда 3

Распиновка разъемов автомагнитолы мазда

Как видим, расшифровка не представляет собой никакой сложности:

Под входом «a»	ACC	Сюда подключается провод, идущий на ЗЗ
Под входом «b»	AUX-CONT	Линейный вход, активизирующий кнопку Медиа. Рекомендуется перемкнуть входы «b» и «е»
Под входом «c»	M-Bus	Минусовой провод
Под входом «d»	TEXT CLOCK	По желанию
Под входом «e»	GND	Масса
Под входом «j»	Illum	Подсветка
Под входом «I»	TNS	Плюсовой провод
Под входом «p»	MUTE	Приглушение звука

Что касается распиновки на динамики, то схема все ясно показывает, какой провод плюсовой или минусовой на какой динамик подключать.

Особенности автомагнитолы

Данное устройство с цифровым чейнджером DMC-9088 является штатным для Мазда и отличается следующими возможностями:

• Проигрывает MP3 файлы с USB флешек и карт SD/MMC, а также различных переносных жестких дисков;
• Имеет дополнительный вход, чтобы осуществлять подключение дополнительных аудио источников;
• В автомагнитолу сигнал попадает напрямую через разъем;
• Если осуществить подключение по распиновке выше, то при включении зажигания в положение 1, произойдет автоматическое включение воспроизведения;
• На штатном дисплее будет отображаться номера треков и время их воспроизведения;
• Через порт USB может быть осуществлена зарядка мобильных устройств.

Мазда CQ-TT

Распиновка разъемов автомагнитол mazda

Данная автомагнитола для Мазда имеет уже немного другую схему разъемов. В частности:

• Масса выведена на «b»;
• Линейные входы на «e» и «f»;
• Замок зажигания на «i»;
• Подсветка или управление антенной на «n»;
• Приглушение звука на «l».

Некоторые отличия заметны и в схеме подключения динамиков.Остальные модели автомагнитол Мазда имеют такие же схемы распиновки разъемов.

Распиновки разъемов автомагнитол мазда

Подключение автомагнитол Мазда своими руками желательно проводить после просмотра видео обзора или фото – материалов. Обязательна к изучению также инструкция. Сегодня можно приобрести различные штатные автомагнитолы Мазда, цена на которые зависит от возможностей аппарата и его оснащенности.

Необходимость AUX входа

Аукс вход являет собой порт, используемый для подключения к аудиосистеме вашего автомобиля любых внешних источников звука.

Способы подключения

Существует несколько способов подключения аукс входа, одни из них требуют пайки, для других она не нужна. Ниже рассмотрим некоторые варианты.

Вариант 1.

• Необходимые вещи:
• Плата от компьютера имеющая выход под наушники;
• Кабель для подключения платы;
• Мультиметр;
• Провод minijack to minijack;
• Стяжки;
• Двухсторонний скотч.
• Процесс подключения

Выводим наш штекер или в пепельницу, или в бардачок, как удобнее. Готовый аукс вход можно задействовать нажатием кнопки AUX.

Проблемы с AUX и настройки аудиосистемы. — New Mazda 3 — Мазда 3 клуб (Mazda 3 .ru)

Процесс активации aux входа

Проведя все эти манипуляции можно смело подключать свой источник звука и наслаждаться любимой музыкой.

Вариант 2

Подключаем кабель имеющий разъем под наушники.

Вариант 3

Вариант подойдет для обычной CD магнитолы имеющей кнопку MEDIA. Производим подключение к разъему находящемуся с правой стороны: При помощи перемычки соединяем пины А и D, что сделает вход и кнопку активными; Производим подключение классического стерео входа к пинам – правый + G, левый +Е, правый – О, левый – N. Сделать это можно припаяв, с одной стороны, контакты от CD-ROM к проводу. После этого соединяем их. JECK 3,5 припаиваем к другой стороне провода;

Возвращаем все назад в автомобиль, выводя провод в любом удобном месте.

Любой из вышеперечисленных вариантов позволит вам свободно наслаждаться любимой музыкой, которая содержится на ваших мобильных устройствах, не затратив на это много денег и времени.

Кабель AUX для магнитолы и разъем Аукс в автомобиле: особенности, выбор, преимущества и недостатки

Mazda 3 первого поколения (2003-2008гг) — очень популярный автомобиль в наших широтах. В свое время их было продано немало и большая часть еще находится во вполне приличном состоянии. Автомобиль оснащался штатным головным устройством с выносным дисплеем, на котором отображалась как информация с магнитолы о частоте радиостанции или номере воспроизводимого трека, так и показания бортового компьютера о расходе топлива. Более того, на том же дисплее отображаются режимы климат-контроля:

Режимы бортового компьютера, настройки часов переключаются кнопкой на штатной магнитоле. Более того, вся информация на дисплее компьютера пропадает с экрана при снятии штатной магнитолы, так как дисплей получает всю информацию со штатной магнитолы через шину CAN.

Перспектива потерять бортовой компьютер и индикацию климат-контроля останавливает многих владельцев Mazda 3 от замены устаревшей или неисправной штатной магнитолы. Чаще всего вопрос стоит так — или ставить китайскую «штатную» магнитолу, которая поддерживает функцию бортового компьютера или ставить другую через переходную рамку но лишаться компьютера. Распространенные адаптеры кнопок на руле позволяют подключить резистивные кнопки на руле но не сохраняют бортовой компьютер.

Что же делать? Если у вас автомобиль после 2006 года выпуска (после рестайлинга) то все не так плохо как может показаться, нужно просто правильно выбрать адаптер.

Адаптеры Connects2 CTSMZ009.2 и CTSMZ011.2 поддерживают штатный бортовой компьютер Mazda 3 первого поколения и позволяют настраивать часы, переключать режимы компьютера и есть отображение режимов климат-контроля.

Единственное что требуется уточнить — все это работает на автомобилях после рестайлинга, на которых штатный дисплей не подключен непосредственно к магнитоле.

Единственное что не будет отображаться на дисплее бортового компьютера — это информация о треках, частоте радиостанции с магнитолы. Эта информация шла со штатной магнитолы на дисплей, так как у родной магнитолы не было своего дисплея. У универсальной магнитолы наоборот есть свой дисплей но нет выхода на внешние дисплеи, так что эту информацию на внешний дисплей просто неоткуда взять. Мы думаем, что это не будет большой проблемой.

Вторая жизнь: как подключить aux к старой магнитоле своими руками

Переключение режимов «бортовика», настройка часов теперь будет осуществляться с кнопок на руле. Простыми манипуляциями с кнопками «mode» и кнопками треков на руле вы сможете всем этим управлять.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Магнитола Мазда 3: расширяем возможности и лечим болячки

Мазда 3 – одна из самых популярных автомобильных моделей на российских дорогах. Связано это с ее повышенной маневренностью, легкостью управления, малым расходом топлива, а также эффектностью внешнего вида. Штатная магнитола Мазда 3 является одной из самых качественных на автомобильном рынке.

Как думаете, где здесь подвох? Дело в том, что на все автомобили ежегодно выходят новые обновления для магнитол, и старые, естественно, изнашиваются и устаревают.

Как действовать в данной ситуации? Правильно! Нужно решать проблему. Об этом мы подробнее сейчас разберемся. Начнем с небольшого обзора.

Штатная магнитола Мазда 3: снятие и установка

Штатную магнитолу в автомобиль производства компании Мазда можно установить собственноручно. Конечно, для этого необходимы некоторые, хотя бы начальные знания. Как правило, большая часть автомобилистов предпочитает пользоваться услугами по установке магнитол в техстудиях или специализированных центрах.

Вероятнее всего, что результат их работы окажется положительным и все будет произведено на высоком уровне. Если же вы поддадитесь уговорам консультанта и доверите установку сотрудникам сервиса автосалона, установка покажется хорошей только на первый взгляд.

Качество выполненной ими работы, вероятнее всего, будет намного ниже, чем в студиях, ориентированных исключительно на установку магнитол и схожего оборудования. Это связано с тем, что большое количество автомобилей, требующих установки, не дает возможности мастеру сделать работу качественно. Наиболее распространенные автомобили, в которые устанавливается автомагнитола: Мазда 3, 6, 2, SX-5 и многие другие.

В сложившейся таким образом ситуации, автолюбителям приходится самим приобретать нужные навыки и устанавливать магнитолу в автомобиль самостоятельно.

Очень часто, даже не имея никакого опыта в монтаже подобных устройств, владельцы авто отказываются от услуг мастеров не только из желания сэкономить, но так же, чтобы быть уверенным в том, что работа будет сделана качественно. Ниже приведены основы, зная которые вы можете своими руками осуществить эту процедуру.

Самый минимальный набор аудиосистемы для автомобиля – это головное устройство, комплект акустических систем и несколько проводков. Остальное оборудование, а именно эквалайзеры, усилители, сабвуфер закупаются уже по мере возрастания требований к качеству звука. Поэтому, при выборе любого компонента вашей будущей аудиосистемы, нужно рассматривать все возможные перспективы ее развития.

Распиновка

Распиновка разъемов автомагнитол мазда

Зачем же нужна распиновка и в чем ее преимущества? Осуществить подключение головного устройства в автомобиле самостоятельно несложно, но сделать это надо грамотно. В противном случае не избежать проблем со скорой разрядкой АКБ, отсутствием возможности использования устройства без ключа в замке зажигания и т.д. Зная правильную распиновку, все эти проблемы сводятся на нет.

1. Подденьте лопаткой и снимите облицовку порога кузова.

2. Тонкой отверткой вытяните фиксатор держателя боковой отделки. Снимите боковую отделку, сдвинув её внутрь дверного проёма.

3. Снимите рычаг открывания капота: сверху подденьте его отверткой и потяните на себя.

4. За рычагом открывания капота расположен болт. Его нужно выкрутить.

5. Выведите из крепежных защелок нижнюю пластиковую панель Мазда 3. Снимите её.

6. Снимите пластиковую панель и оставьте её висеть на проводах, идущих к кнопкам системы DSC и регулировки яркости.

Примечание:

Если нужно заменить освещение и в этих кнопках, снимите их тоже (отсоедините защелки). Отсоедините провода, и достаньте кнопки.

7. Потянув на себя, снимите центральную декоративную накладку панели приборов (держится на 4-х клипсах).

8. Снимите верхнюю пластиковую защиту над рулем (крепится защёлками).

9. Снимите накладку панели приборов (держится на защелках).

10. Приборная панель Мазда 3 крепится тремя винтами. Выкрутите эти винты.

11. Нажмите на выступы в середине и отсоедините 2 задних белых разъема от приборной панели.

12. Вытяните панель приборов Мазда 3.

13. Выкрутите 6 крепежных винтов на прозрачной защите.

14. Разберите пластиковую панель, предварительно нажав на вкладки, размещенные на её задней части.

15. Зажмите с обеих сторон 2 черные вкладки.

16. Вытяните лицевую часть комбинации приборов.

17. Если нужно заменить стрелки, то вытяните их с помощью двух плоских ножей или лопаток.

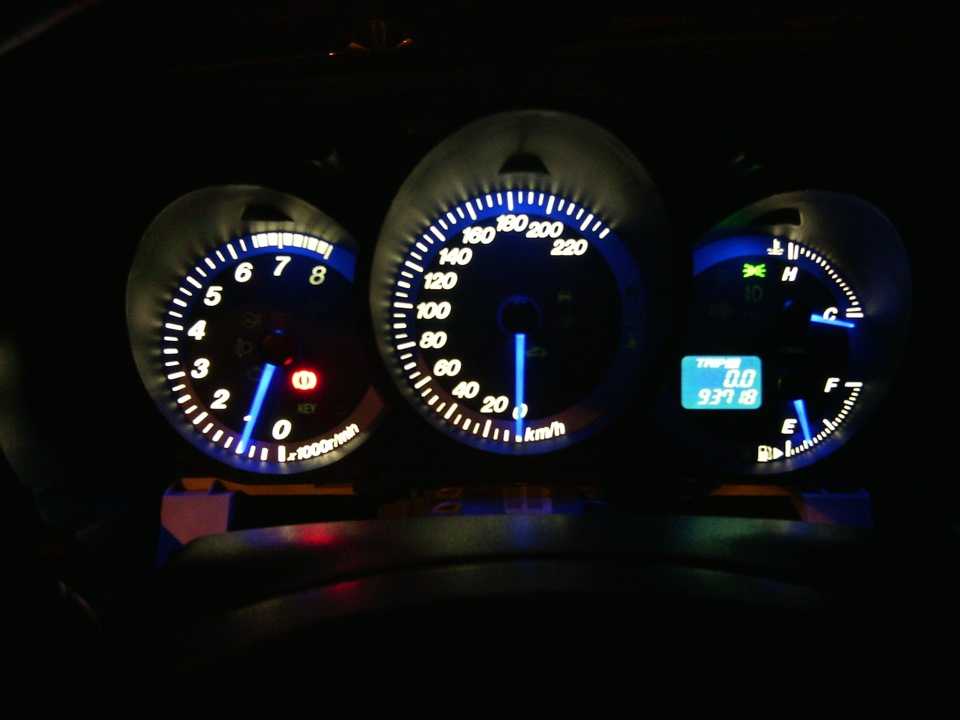

18. Замените лампочки приборной панели Мазда 3: с помощью пинцета зафиксируйте светодиод. Аккуратно разогрейте сначала один и второй выводы светодиодов. На место демонтированного старого светодиода припаяйте новый. Следите за соблюдением правильной полярности.

Примечание:

Если разместить светодиоды неправильно, они не будут работать. Используйте, как подсказку, диаграмму:

19. Соберите конструкцию обратно.

Описание магнитолы

Автомагнитолы Мазды столь же разнообразны, как и модельный ряд этой фирмы. Есть две наиболее популярные модели магнитол:

• Mazda 3 2004 года;
• Mazda 3 BL.

Тем не менее, существует наиболее популярный для всех моделей вариант. Это штатная магнитола на Mazda 3 2004 года. Данный вариант отстает от многих современных, но все равно имеет оптимальный минимальный набор функций, необходимый для каждого водителя. Тем не менее, она работает на допустимый максимум своей цены. Можно заметить, что выпущена магнитола в 2004 году и, как следствие, ее цена — одна из самых низких на рынке аналогичных устройств. Одновременно достоинством и недостатком этой модели является сенсорный экран. Он довольно простой в эксплуатации и на нем видны все доступные функции, но при этом занимает чрезмерно много места на приборной панели автомобиля.

Магнитола Mazda 3 BL, хотя также является штатной, но совершенно иная по функционалу и прочим свойствам. Это одно из наиболее комфортных для водителя бортовых устройств. Визуально она схожа с планшетом: весь функционал выводится на небольшой сенсорный планшет. Также необходимо отметить, что она работает на операционной системе Андроид, которая максимально распространена на территории Российской Федерации. Андроид удобен тем, что для него пишется огромное количество приложений, в том числе полезных для автолюбителей. Так как магнитола на этой операционной системе, то и возможности ее расширения становятся максимальными.

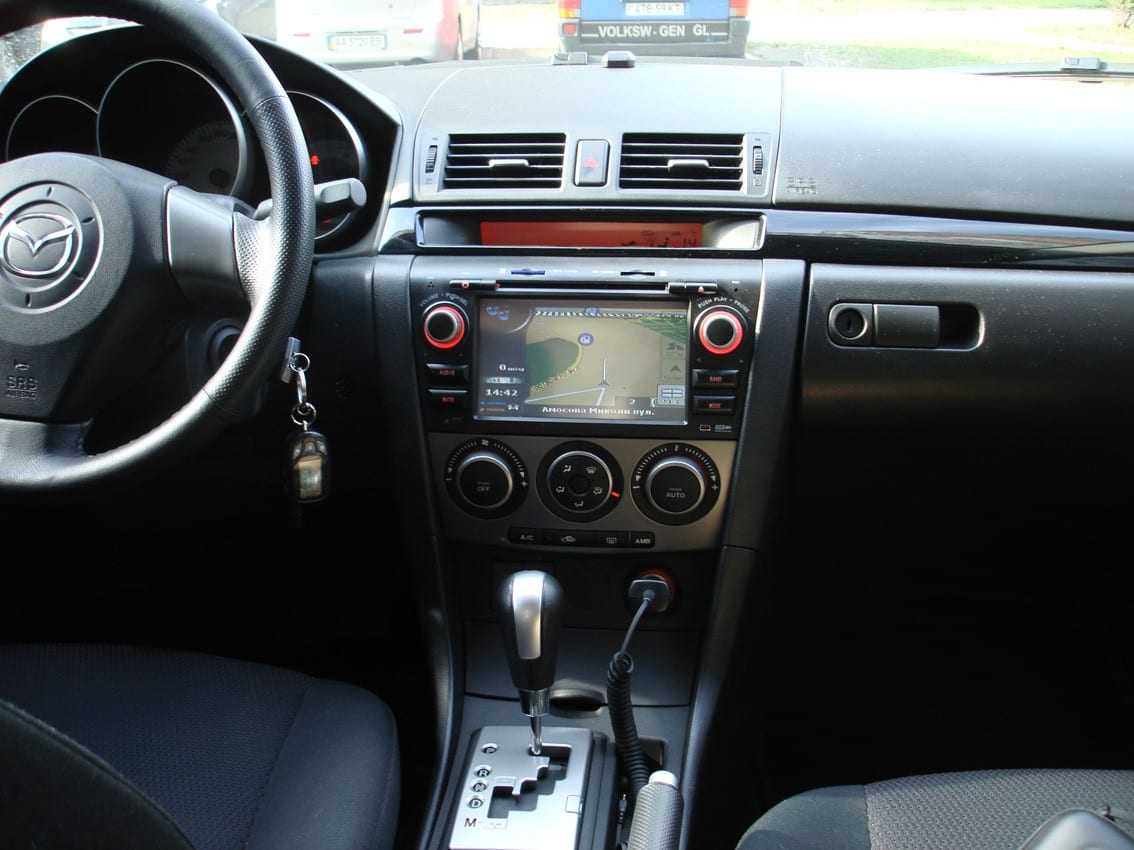

Как правильно выбрать магнитолу для Мазда 3?

Наилучшим вариантом магнитолы для автомобилей Mazda будет штатная магнитола, которая предназначается именно для определенной модели. Например, автомагнитола на модель Мазда CX-5 называется MyDean, автомагнитола Мазда 3 – RoadRover, и так далее.

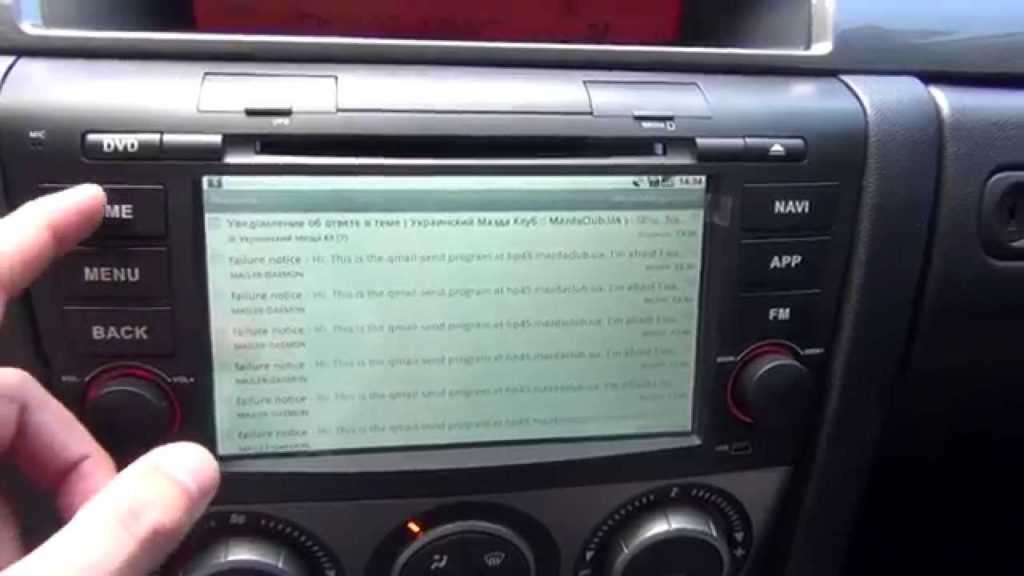

Штатная магнитола Мазда 3 – это мультимедийное устройство, которое имеет встроенный модуль GPS для автомобилей определенной серии. Она имеет высококачественный дисплей, оснащенный функцией тачскрин.

Как правило, штатные магнитолы разрабатываются таким образом, чтобы меню было интуитивно понятно каждому пользователю. Практически все устройства такого типа имеют отображение времени, текущей даты и в них заложена возможность изменения визуальной обложки.

Некоторые магнитолы имеют одноименное название с моделью автомобиля, для установки в котором они предназначены. Например, автомагнитола Мазда 3, Мазда 2 и т.д.

Заводские магнитолы

В автомобилях Мазда СХ, Мазда 3 2007 и других моделях штатно может быть установлено два типа магнитол:

Это — типоразмеры устройств, в соответствии с которыми подбирается аналог для установки.

В зависимости от комплектации авто, система может быть оснащена:

1. Кассетным приводом. Такие системы использовались более 10 лет назад и сегодня они уже не ставятся на машины. Аудиосистем позволяет прослушивать радио, а также воспроизводить треки с кассетных носителей. Основным недостатком является то, что такие девайсы морально устарели, тем более, что купить кассеты сегодня практически невозможно. Да и нет смысла, ведь на дворе 21 век.
2. CD-приводом. Более современный вариант, но сегодня он также морально устарел. Такие аудиосистемы позволяют считывать треки с CD-носителей, они более функциональны, но разница в опциях обычно незначительная и касается она только воспроизведения.

Старая модель с CD-приводом

Выбор устройств, совместимых с Маздой

У потребителя, как сказано выше, есть огромный выбор. Но нужно учитывать, что основной особенностью штатных систем является возможность управления с помощью рулевых кнопок либо подрулевых переключателей

Поэтому если вы поставите универсальную магнитолу, то на ней, скорей всего, не будет возможности подключения рулевого управления, именно поэтому важно разбираться в аналогах

Рассмотрим некоторые модели автомагнитол, наиболее популярные среди наших соотечественников:

1. Klyde. Это головное устройство работает на платформе Андроид, характеризуется достойным качеством звука, а также удобным меню и понятным пользователю интерфейсом. Оснащается сенсорным дисплеем, а также имеет опцию видеорегистратора. Кроме того, системы KD-7003 поддерживают беспроводное соединение Wi-Fi, 3G, 4G.
2. SMARTY Classic. Устройство относится к премиум-сегменту рынка, также управляется с помощью операционной системы Андроид. Следует отметить, что такие автомагнитолы оснащаются модным процессором Quad-core частотой 1.6 Hz, при этом несмотря на все свои достоинства, обладают доступной ценой.
3. Symphony. Данная аудиосистема предназначена для расширения возможностей штатной автомагнитолы. Помимо основных функций, устройство оснащается GPS-модулем, что позволяет использовать его в качестве навигатора. Благодаря удобному меню у пользователя не возникнет проблем с настройкой девайса (автор видео — канал vozhar).

Варианты расширения возможностей

Варианты расширения возможностей магнитолы делятся на два типа:

• Дигитальные. Программы, написанные для системы, на которой работает магнитола (так, например, для магнитолы Mazda 3 BL идеально подойдут расширения, написанные для Андроида). Можно посмотреть специальные обзоры таких расширений.
• Механические. преобразование возможностей магнитолы с помощью дополнительных переходников, адаптеров и прочего. Добиться наиболее действенных расширений функционала магнитола в Мазде можно с помощью переходников CAN BUS, адаптеров Мазда 3 BK.

Для чего они нужны именно в Мазде?

Самая главная функция переходника CAN BUS в Мазде – это возможность подключения, так называемого, автомобильного бортового компьютера, а также расширение функционала усилителя. Если изменять состав магнитолы или же заменять ее полностью, преобразуя с помощью переходника такого типа, кнопка вызова информации должна быть перенесена на руль. Таким образом автолюбитель облегчит себе работу с магнитолой, сделает ее более комфортной в эксплуатации, а также повысит производительность данного устройства.

В некоторых моделях сборки Мазды нет функции бортового компьютера. Таким образом, с помощью переходника CAN BUS, эту функцию на автомобиле можно будет установить.

Блин, вот ацтой! Стас, а ты ещё у нас не будешь? Или это была разовая поездка? Очень надоело Ретро-ФМ, а лезть сам боюсь.

98-109.9 Мгц), я опять пролетаю и буду вынужден слушать шансон и европу+.

Mazda Familia S-Vagon 1.5 2001. Mazda Axela 2.0 2004.

Совесть — как хомяк. Или спит, или грызёт.

Всем, кто задумывался или задумывается о замене штатного ГУ (головного устройства) на другую магнитолу и как это можно сделать не покупая дисплей от матрешки

Позавчера начался небольшой эксперимент по замене ГУ на одну из магнитол от Prology. Машина в подписи (дорестайл).

Суть в чем: 1) Убирается штатное ГУ 2) Покупается переходная рамка (1 или 2 DIN) 3) Покупается и устанавливается магнитола (у меня 2DIN) 4) Прицепляется информационное табло (это где климат-контроль, часы и др. инфа показывается. Далее в тексте — Инфотабло) 5) Используется по назначению.

Позавчера было сделано следующее:

Сняли ГУ, наростили косу (провода), прицепили новую магнитолу. Т.к. инфотабло у меня крепился железными креплениями к корпусу штатного ГУ, было принято решение цеплять его этими же креплениями к новой магнитоле.

В итоге получилась прикольная конструкция. Фоток пока нет, но позже могу выложить.

Далее. Штатное ГУ разбиралось, оттуда достали 2 блка размером 1DIN (CD и какой-то блок управления (далее БЛОК) им). CD-шник в сторону, блок на операционный стол. Из передней панели достали плату со всеми кнопками и т.д (далее — плата). Она как раз одевается на этот блок (там по бокам передней панели блока (где щель для загрузки CD) есть 2 небольших гнезда-крепления). Берем этот блок, одеваем на него плату из панели. Не забываем заземлить плату. Для этого припаиваем провод-землю к плате и цепляем на блок. На блоке загибаемобрезаем ненужные железяки и разгребаем бардачок от ненужного барахла. Была идея собрать из чего-нить отдельный корпус для этой конструкции, но пока она отложена на неопределенное время.

Next Step: Скидываем минус с аккума, начинаем сборку. Сигнал на инфотабло передается 2 проводами (сигнал там цифровой). Самое главное в процессе сборки блок+плата+провода подключения — не закоротить блок. Мне не повезло — ремонт обошелся в 1500 р.

Далее вытягивает провода через бардачек (слава производителям Мазды, он там весьма глубокий и имеет заглушку на задней стенке), помещаем всю конструкцию туда же, предварительно хорошо скрепив детали между собой и жестко фиксируем (дороги в Новосибирске далеко не идеальны).

В итоге имеем НЕШТАТНУЮ магнитолу, НЕРАБОЧЕЕ управление на руле (хотя за 4300 можно купить адаптер управления для этого дела), более-менее приличный вид (во многом зависит от переходной рамки. У меня Китай, а оригинал стоит около 4 тыс.) и РАБОЧЕЕ инфотабло!

Если у кого будут вопросы — вэлкам в личку. Новосибирцам могу даже показать в живую.

P.S. По мотивам мануалов на mazda-axela.ru

Как снять магнитолу с Mazda 3 + видео

Mazda 3 – наверное, самый популярный автомобиль этого бренда. Мазда 3 выпускается с 2003 года по сей день, и за этот период было выпущено уже три поколения этих автомобилей. При этом каждое новое поколение отличается значительными обновлениями не только в экстерьере, но и в интерьере автомобиля. Изменения не обошли стороной и штатные магнитолы, устанавливаемые в Mazda 3. В этой статье мы подробно поговорим об особенностях снятия магнитол в автомобилях Мазда 3 всех поколений. Следует помнить, что перед тем, как производить любые работы с электроприборами, установленными в автомобиле, необходимо выключить зажигание и снять плюсовую клемму с аккумулятора.

Как снять магнитолу с Mazda 3, выпускаемых с 2003 по 2008 годы

Снятие штатной магнитолы с автомобиля Мазда 3 первого поколения (Mazda 3, сошедшие с конвейера в 2003, 2004, 2005, 2006, 2007 и 2008 годах) производится в следующей последовательности. Во-первых, для удобства выполнения дальнейших работ необходимо открыть крышку перчаточного ящика (“бардачка”). Далее с помощью пластиковой лопаточки необходимо снять декоративную накладку, находящуюся над перчаточным ящиком. Для этого в районе левого верхнего угла “бардачка” (примерно в середине накладки) ее следует поддеть пластиковой лопаточкой и дальше отщелкнуть оставшиеся защелки, потянув на себя ее левый край, после чего немного сдвинуть влево и снять окончательно. При отсутствии пластикового инструмента эту операцию можно попытаться сделать руками. В любом случае действовать нужно аккуратно, чтобы не сломать декоративную накладку и ее крепления.

Далее с помощью крестовой отвертки необходимо выкрутить 4 шурупа – по 2 штуки слева и справа от дисплея магнитолы. После этого следует одной рукой приподнять нижний край панели с вентиляционными решетками, а второй рукой потянуть блок автомагнитолы на себя. Теперь остается отсоединить разъемы кабелей, идущих к устройству.

Более подробно процесс снятия магнитолы с автомобиля Mazda 3 первого поколения можно посмотреть в следующем видео.

Как снять магнитолу с Mazda 3, выпускаемых с 2009 по 2013 годы

В автомобилях Мазда 3 второго поколения (Mazda 3, сошедшие с конвейера в 2009, 2010, 2011, 2012 и 2013 годах) снятие штатной автомагнитолы также не представляет собой большого труда. Первым делом с помощью широкой пластиковой лопатки или вручную следует отщелкнуть часть передней панели с вентиляционными решетками, расположенными над магнитолой. Для этого следует потянуть на себя за ее верхний край.

После того, как панель будет снята, ее следует отложить в сторону. Под ней находятся два шурупа, расположенных в верхней части автомагнитолы, которые необходимо вывернуть с помощью крестовой отвертки. Затем следует взять магнитолу двумя руками сверху и снизу и, слегка покачивая, потянуть ее на себя. Теперь остается отсоединить разъемы кабелей, идущих к устройству.

Более подробно процесс снятия магнитолы с автомобиля Mazda 3 второго поколения можно посмотреть в следующем видео.

Как снять магнитолу с Mazda 3, выпускаемых с 2014 по настоящее время

В этом поколении установленную в Мазда 3 штатную магнитолу уже вполне справедливо можно назвать мультимедийным центром. Для снятия такой автомагнитолы необходимо выполнить следующую последовательность действий пошаговой инструкции:

В первую очередь следует открыть крышку перчаточного ящика (“бардачка”). Для дополнительного удобства можно снять крышку перчаточного ящика, для чего от нее необходимо отсоединить ограничитель ее открытия. После этого крышку следует опустить вниз и снять.

Затем необходимо снять декоративную накладную панель, находящуюся над перчаточным ящиком. Снимать ее нужно с помощью пластиковой лопаточки. Начинать демонтаж панели необходимо с правой стороны, постепенно отщелкивая все крепления. Для этого панель следует поддевать лопаточкой с верхней стороны. Данная панель выполнена единым блоком с панелью, на которой установлены вентиляционные решетки. Поэтому, освободив правую часть панели, необходимо вытащить блок с вентиляционными решетками, продолжая поддевать его снизу пластиковой лопаточкой. После того, как панель окажется у Вас в руках, для удобства можно отсоединить разъем подходящего к ней кабеля и убрать ее в сторону.

Под панелью с вентиляционными решетками находится один болт, который следует выкрутить с помощью торцового ключа с головкой T10.

Теперь блок штатной магнитолы можно снять, аккуратно потянув его на себя. После этого остается отсоединить 5 разъемов кабелей, идущих к устройству.

Более подробно процесс снятия магнитолы с автомобиля Mazda 3 третьего поколения можно посмотреть в следующем видео.

Лайфхаки по «матрешке»: Какие секреты Mazda 3 нужно знать ее владельцам

Японский автомобиль достаточно прост и эргономичен, однако в машине есть «фишки», которые могут не знать даже те, кто ездит на ней.

У Mazda 3 предыдущего поколения есть несколько секретов, которые необходимо знать ее владельцам, а также тем, кто планирует приобрести этот автомобиль. Оказывается, что некоторые лайфхаки по «матрешке» известны не всем. Полезная информация собрана на основе отзывов опытных «маздоводов».

На корме Mazda 3 имеется задний противотуманный фонарь, однако до сих пор многие думают, что это просто декоративный катафот. Фонарь этот достаточно яркий, а включить его можно «кругляшком» на рычаге «поворотника».

Складывание наружных зеркал Mazda 3 активируется поворотом круглой кнопки на водительской двери. Стеклоочистители можно включить, потянув на себя рычаг «дворников». Если рычаг дважды потянуть на себя при включенном ближнем свете, но омывающая жидкость льется на фары.

Зимой «маздоводы» рекомендуют не забывать сливать летнюю омывающую жидкость и заливать «незамерзайку». В противном случае летняя «омывайка» замерзнет и вытолкнет наружу форсунки омывателя фар на переднем бампере. Не стоит сразу пытаться затолкнуть их обратно – сломаются. Сначала нужно их отогреть, после чего они сами «спрячутся».

Для измерения расхода топлива в Mazda 3 нужно обнулить бортовой компьютер. Это делается путем зажатия кнопки Info. Для сохранения радиостанции в памяти «мультимедийки» нужно зажать на ней кнопку с цифрой, на которой нужно ее сохранить.

ZMZ-PRO новый – проблемы старые: На УАЗ «Патриот» блогера с 8 200 км пробега «полетели» клапаны

Автовладелец рассказал, как на его внедорожнике «накрылась» ГБЦ.

На стоянке лучше оставлять Mazda 3 с включенным ручным тормозом, даже если машина стоит на ровной поверхности. Это облегчает нагрузку на автоматическую коробку передач. Для обслуживания тормозов можно покупать колодки Remsa или TRW, так как они качественные, но дешевле оригинала в несколько раз.

Для чистки ниш подстаканников нужно просто снять резинки, заложенные в них. Резинки легко вытаскиваются, если поддеть их острым предметом. Это же делается с внутренними дверными ручками. Если в ключе села батарейка и автомобиль не «видит» ключ, его нужно впритык поднести к кнопке «Страт», и нажимать на нее непосредственно ключом.

Подписаться:

Автовладелец рассказал, как на его внедорожнике «накрылась» ГБЦ.

• Главная страница
• Армия и оружие
• Шоу-бизнес
• Спорт
• Красота и мода
• Автомедиа
• Наука
• Интернет
• Здоровье
• Общество
• Криминал
• Происшествия
• Культура
• Политика
• Hi-Tech

• Размещение рекламы
• Обратная связь
• Вакансии
• Контакты

Издание «ВладТайм»(новости России, Украины и мира).

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

Мультимедиа для Mazda 3 (2004-2009)

Цена: 319+35$

Перейти в магазин

• s1tler
• 28 апреля 2013, 16:39

• abok
• 28 апреля 2013, 16:50

• artist
• 28 апреля 2013, 16:41

• abok
• 28 апреля 2013, 16:54

• Alexx_B
• 28 апреля 2013, 17:06

• ozb
• 28 апреля 2013, 17:42

• NerV
• 29 апреля 2013, 06:46

• ozb
• 30 апреля 2013, 00:00

• KwadroBait
• 28 апреля 2013, 16:52

• abok
• 28 апреля 2013, 16:55

• Skynet
• 28 апреля 2013, 16:52

• 713
• 28 апреля 2013, 17:46

• Skynet
• 28 апреля 2013, 18:33

• artist
• 28 апреля 2013, 18:46

• Skynet
• 28 апреля 2013, 18:56

• AWALLON
• 28 апреля 2013, 17:41

• abok
• 28 апреля 2013, 18:14

• PavelK
• 28 апреля 2013, 22:36

• 713
• 29 апреля 2013, 19:02

• PavelK
• 30 апреля 2013, 00:37

• 713
• 30 апреля 2013, 06:04

Мультимедийная радио навигационная система премиум класса Высокое разрешение экрана 800*480, 6.5 дюймовый HMI панель Высокопроизводительный процессор для быстрого расчета маршрута Встроенный 30 Гб жесткий диск для навигационных карт и музыкальных файлов Навигационные карты от лидера NAVTEQ Разные возможности навигации, динамические руководством маршрута Двойной тюнер для лучшего радиоприема Третий тюнер для постоянного приема TMC (информация о пробках) Громкой комплект для мобильных телефонов (опция) Варианты подключения внешних мультимедийных устройств через дополнительный интерфейс (опция)

Вот ее характеристики. Навигация родная так себе судя по форумам. Экран тоже. Лично я бы подрубил к штатной магнитоле плеер/телефон по кабелю либо блютусу. Навигатор отдельный какой-нибудь гармин. А нафига в машине телевизор не понимаю. Во время движения смотреть небезопасно.

• 713
• 28 апреля 2013, 17:45

• abok
• 28 апреля 2013, 18:13

• gago-drago
• 28 апреля 2013, 18:07

Проверенные «болячки» и способы их лечения

Основные проблемы, или «болячки», как их принято называть в кругу автолюбителей, связанных с Маздой довольно распространенные.

Вот наиболее частые из них:

• Не читает флешки;
• Проблема при работе с дисками;
• На панели высвечивается слово ERR и ни на что не реагирует;
• Перестала включаться.

Самое простое решение у первой проблемы. Если устройство не видит флешки, то велика вероятность того, что здесь замешана проблема прошивки. Чтобы вылечить болячку, необходимо перепрошить магнитолу.

Проблема при работе с дисками чаще всего таится в самом слоте для дисков. Так, например, если магнитола не читает диск, скорее всего проблема с линзой, которой считывается информация с диска.

Если магнитола выдает ошибку и более никак не реагирует на взаимодействие, то скорее всего не поможет даже перепрошивка. Такую магнитолу лучше заменить на новую или обменять по гарантии.

Если магнитола перестала включаться, то ее также лучше заменить. Однако есть вероятность самостоятельно починить устройство. Скорее всего основная проблема с такой магнитолой состоит в загрязнении платы. Для того, чтобы убедиться в этом, нужно разобрать переднюю панель магнитолы и вытащить плату. Если она действительно загрязнена, то нужно замочить ее в очистителе контактов. Тогда проблема сойдет на нет.

Распиновка штатного головного устройства Mazda 3 BK

При проведении работ по замене или ремонту магнитолы Mazda 3 BK понадобится изучить схему распиновки питающей колодки. Это позволит избежать проблем с проводкой и исключить перегорание проигрывателя. Даже при использовании европейского переходника типа ISO потребуется уточнить назначение каждого контакта.

(Ссылка на источник фото)

Первоначально уточним функционал каждого отдельного контакта штатного головного устройства Мазда 3 БК согласно цветовой принадлежности подключенных проводов:

• коричневый с белой полосой – плюс переднего динамика слева;
• зелёный – минус передней колонки слева;
• красный с желтой полоской – плюс переднего динамика Мазда 3 БК справа;
• белый с черной и красной полосой – соответственно минус передней колонки справа и задней слева;
• красный с черной и белой полосой – плюс заднего динамика слева и справа соответственно;
• синий с желтой полоской – минус правой колонки сзади;
• жёлтый с зелёной полосой – питание 12 В от замка зажигания;
• синий с красной полоской – цепь подвода напряжения 12 В от аккумуляторной батареи;
• черный толстый – общая масса;
• фиолетовый – питание 12 В от габаритных огней на подсветку;
• синий с белой полосой – 12 В для питания усилителя антенны;
• черный тонкий – не задействован, но подсоединен к корпусу.

Распиновка разъема J701 штатного головного устройства Мазда 3 BK:

• A – FRONT L-ch (+);
• B – FRONT L-ch (-);
• C – FRONT R-ch (+);
• D – FRONT R-ch (-);
• E – AUTO-ANT;
• F – AMP-CONT;
• G – DIM-CANCEL;
• H – ST-SW 1;
• I – ST-SW 2;
• J – REAR L-ch (+);
• K – REAR L-ch (-);
• L – REAR R-ch (+);
• M – REAR R-ch (-);
• N – B/U;
• O – TNS (+);
• P – ILLUMI (-);
• Q – SPEED;
• R – UART 1;
• S – UART 2;
• T – CAN (+);
• U – CAN (-);
• V – ACC;
• W – AUDIO-PILOT4
• X – POWER GND.

Схема распиновки колодки J702 Mazda 3 BK:

• a – ACC;
• b – AUX-CONT;
• c – M-BUS (-);
• d – TEXT CLOCK;
• e – SIGNAL-GND;
• f – L-ch (+);
• g – R-ch (+);
• h – POWER GND;
• i – B/U;
• j – ILLUMI (-);
• k – M-BUS (+);
• l – TNS (+);
• m – TEXT DATA;
• n – L-ch (-);
• o – R-ch (-);
• p – SYSTEM MUTE.
