Замена ламп в блок-фаре renault logan

Ремонт оптики на Логане

У Рено Логан, как и у многих классических ВАЗов, за дальний и ближний свет в фаре отвечает одна лампа, ее-то мы и будем менять.

Если меняется лампа на левой фаре (по ходу движения), то сначала снимаем аккумуляторную батарею, иначе добраться до лампы будет проблематично.

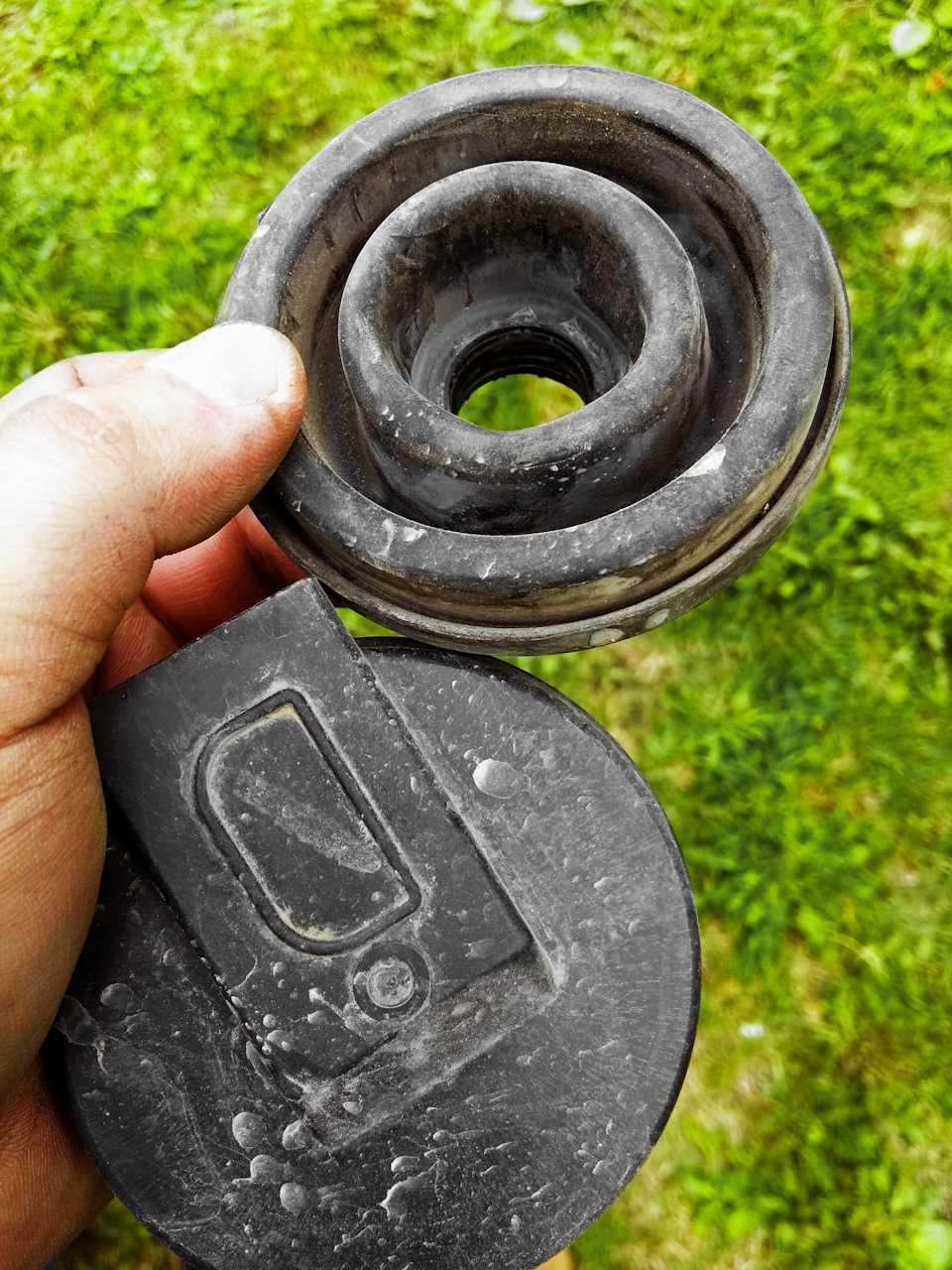

Чтобы добраться до лампы первым делом снимаем заднюю крышку фары, аккуратно поддев ее чем-то острым.

Под крышкой находится штекер с проводами, который нужно аккуратно извлечь, не повредив при этом проводку.

После этого, сняв руками уплотнительное кольцо, приступаем непосредственно к демонтажу лампы, которая крепится классическим способом, т. е. металлической скобой, которую надо подать вверх, чтобы она легко снялась.

Откинув скобу в сторону, можно, взяв за цоколь, извлечь лампу.

Важно! Ни в коем случае не прикасайтесь к лампе голыми руками, только через чистые перчатки или чистую ветошь. Жирные следы пальцев «смертельны» для колбы

Взяв новую лампу, устанавливаем ее в обратной последовательности. Попав в специальные пазы и зафиксировав лампу пальцем, накидываем крепежную скобу и фиксируем ее. Один из контактов лампы должен быть расположен вертикально.

Затем надеваем уплотнительное кольцо и подсоединяем контакт с проводами.

Одеваем колпачок, и работа по замене лампы ближнего и дальнего света закончена. На правой фаре делаем то̶̶̶ же самое, за исключением того, что снимать аккумулятор не нужно.

Мы рассказали, как сменить лампу дальнего и ближнего света на фаре Рено Логан, не снимая ее со своего места. Но есть варианты попроще: произвести замену на снятой фаре, это и удобнее и проще. Чаще всего это делают, когда меняют лампу на более мощную, на только что купленной фаре, или если фара снималась с целью замены.

В любом случае, менять лампочки предпочтительнее на снятой фаре, хотя это требование не обязательное, об этом мы и расскажем. Надеемся, с нашей помощью начинающие водители сэкономят время и средства. Ведь хотя фары на Рено Логан разных годов выпуска одинаковые, каждая имеет свои нюансы.

Сравнение лучших ламп ближнего и дальнего света для Renault Logan

Для более предметного и наглядного сравнения параметров автоламп, используемых для установки в головной свет Рено Логан, составим таблицу:

Рено Логан
Модель Цоколь Особенности
Philips H4 3200K Vision +30% h4 Увеличенная яркость свечения
Osram H4 Night Breaker Unlimited +110% h4 Оптимально подобранная цветовая температура светового потока
General Electric H4 Megalight Ultra +90 h4 Хорошая видимость в условиях снегопада, дождя или тумана
Bosch Xenon Blue h4 Отчетливая видимость деталей, световой поток холодного голубого оттенка
Рено Логан II
Модель Цоколь Особенности
Philips X-treme Vision h7 Увеличенная яркость света, хорошая читаемость деталей по сторонам от дорожного полотна
Osram H7 Original h7 Самый большой срок службы
Bosch Pure Light H7 h7 Наиболее демократичные цены
Hella H7 h7 Оптимальное сочетание параметров

Данную таблицу не следует рассматривать как набор единственно возможных вариантов. Приведены лишь некоторые из наиболее популярных и востребованных ламп.

Как производится замена ламп

Поменять лампочку ближнего света Рено Логан можно самостоятельно. Больших затруднений даже у автовладельцев новичков это не вызовет, зато позволит сэкономить немалую сумму на оплате услуг специалиста. Операция проста и не требует особых навыков.

Замена лампочки ближнего света Renault Logan с левой стороны начинается со снятия аккумуляторной батареи. Она препятствует свободному доступу к лампе. Для этого потребуется два ключа (на 8 и на 10) и торцевая головка №13.

Изначально нужно отсоединить клеммы аккумулятора. Делается это при помощи ключей №8 и 10. После успешного отключения можно переходить к болтам крепления. Их ослабляют с помощью головки на 13.

После этого аккумулятор можно свободно извлечь.

Демонтируя аккумуляторную батарею, первой снимают клемму массы.

После того, как освобожден доступ к блок-фаре, остается выполнить несколько действий.

  1. Снять пластиковую крышку. Для этого на ней предусмотрен фиксатор. Достаточно надавить на него большим пальцем, потянуть крышку на себя.
  2. Аккуратно вынуть колодку, на которой закреплены провода для питания лампы. Ее вытаскивают, удерживая за корпус.
  3. Аналогичным способом удалить резиновый уплотнительный чехол.
  4. Отжать пружинный фиксатор, удерживающий лампу. Для этого нужно зажать его верхнюю часть и вывести из крепления отражателя.
  5. Взявшись за металлическую часть лампы, необходимо вытащить ее из фары.
  6. Удерживая таким же способом новую лампу, поместить ее на место вышедшей из строя.
  7. Установить в обратной последовательности все снятые детали.

Ни в коем случае нельзя прикасаться пальцами к колбе устанавливаемой лампы. На ней останутся следы кожного жира, которые впоследствии станут испаряться при нагревании. Это приведет к помутнению фары, ухудшению качества освещения, сокращению срока эксплуатации лампы.

Вторую лампочку меняют по той же технологии. Процедура замены будет значительно легче, так как автовладелец уже разобрался с нюансами процесса. Кроме того, для замены не понадобиться снимать аккумулятор.

Возможные неисправности освещения при торможении

Продолжать движение, когда на Рено Логан не горит стоп-сигнал при торможении, тогда вы будете подвергать себя и других участников движения опасности, поэтому необходим периодический контроль над исправностью этих приборов. Среди видов неполадок наиболее часто встречаются такие проблемы:

  1. При торможении не горит один фонарь;
  2. При включении не горят оба фонаря сигналов торможения;
  3. Не работает дополнительный фонарь торможения.

Так как функционирование этих приборов напрямую связана с электрической сетью автомобиля, то в первую очередь обращают внимание на её состояние. Нужно проверить исправность предохранителя F3, который отвечает за цепь подачи питания для ламп торможения

Схема с предохранителями установлена в салонном блоке на левой стороне приборной панели.

Проверить его можно установкой заведомо исправного предохранителя или с помощью измерительного прибора типа мультиметр или тестер. Если его замена не внесла изменений и фонарь по-прежнему не работает, то поиск необходимо продолжить. Дальнейшим шагом должна стать проверка состояния электропроводки машины на предмет обрыва провода.

Особое внимание следует обратить на места её изгибов, как наиболее возможные места обрыва. Следующим элементом, на который следует обратить внимание, должен стать выключатель ламп «стоп» автомобиля Рено Логан

Он устанавливается на кронштейне с педалями. Для лучшего удобства при проверке, выключатель лучше всего снять с педального кронштейна. Это можно сделать таким образом:

Следующим элементом, на который следует обратить внимание, должен стать выключатель ламп «стоп» автомобиля Рено Логан. Он устанавливается на кронштейне с педалями

Для лучшего удобства при проверке, выключатель лучше всего снять с педального кронштейна. Это можно сделать таким образом:

  1. Нужно отключить клемму аккумулятора, так как схема этой цепи и датчик всегда находятся под напряжением;
  2. Следующим шагом будет снятие разъёма с проводами;
  3. Чтобы вытащить датчик из гнезда установки, необходимо повернуть его на 90 градусов вокруг его оси и легонько потянуть на себя. Прибор окажется в ваших руках.

Проверить датчик можно тестером в режиме измерения сопротивления, или подключением заведомо исправного. Для этого клеммы измерительного прибора подключают к разъёму выключателя и рукой несколько раз нажимают и отпускают его выступающий шток. Прибор должен показать исправность, в противном случае нужна его замена.

Если датчик подтвердил свою исправность, и проверяющий убедился, что он работает, тогда нужно проверить поступление к нему напряжения бортовой сети. Для этого ставят на место клемму аккумулятора и прибором проверяют его присутствие на разъёме с проводами. Когда имеется напряжение бортовой сети на разъёме датчика, нужно переходить к проверке задних фонарей и их ламп. Замена его новым датчиком производится в обратном порядке к его снятию.

Что потребуется для самостоятельного ремонта renault logan?

  1. Медицинские перчатки (одеваются при обращении с новыми лампочками)
  2. Лампочки габаритного света W5W (4 шт) (как на фото)
  3. Отвертка с крестовой головкой (для съема задних габаритов)

Обратите внимание, что если вы возьметесь за стекло лампы сальными или грязными пальцами, то освещение выйдет из строя в 5-10 раз быстрее, чем указано в заявленном сроке службы. Поэтому, достаем лампы из упаковок и устанавливаем их строго в медицинских перчатках.

Теперь переходим к нашему Рено Логан, замена лампы осуществляется с передней стороны, а затем с задней.

Какие инструменты и лампочки понадобятся

Для начала выясним, какие лампы используются в Рено Логан в качестве габаритных. В обоих поколениях они одинаковые. В передних фарах в качестве габаритных производитель установил приборы накаливания W5W мощностью 5 Вт:

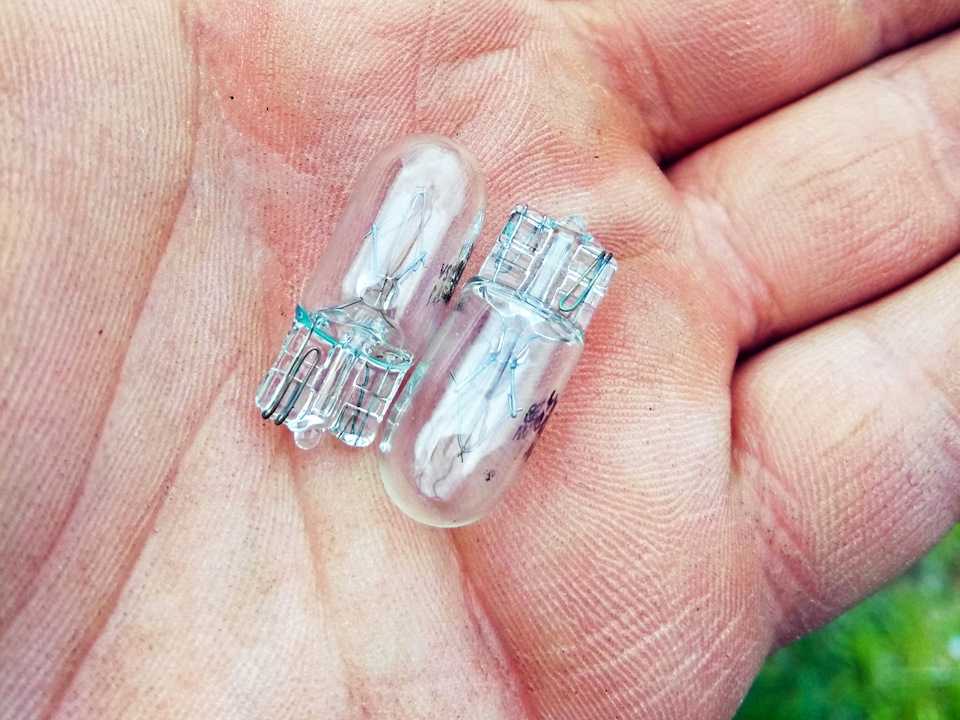

Лампочка W5W

В задних фонарях за габаритные огни и стоп-сигнал отвечает один прибор (тоже накаливания) с двумя спиралями —  P21/5W.

Лампочка P21/5W

Если есть желание, то вместо обычных приборов накаливания можно установить светодиодные того же типоразмера.

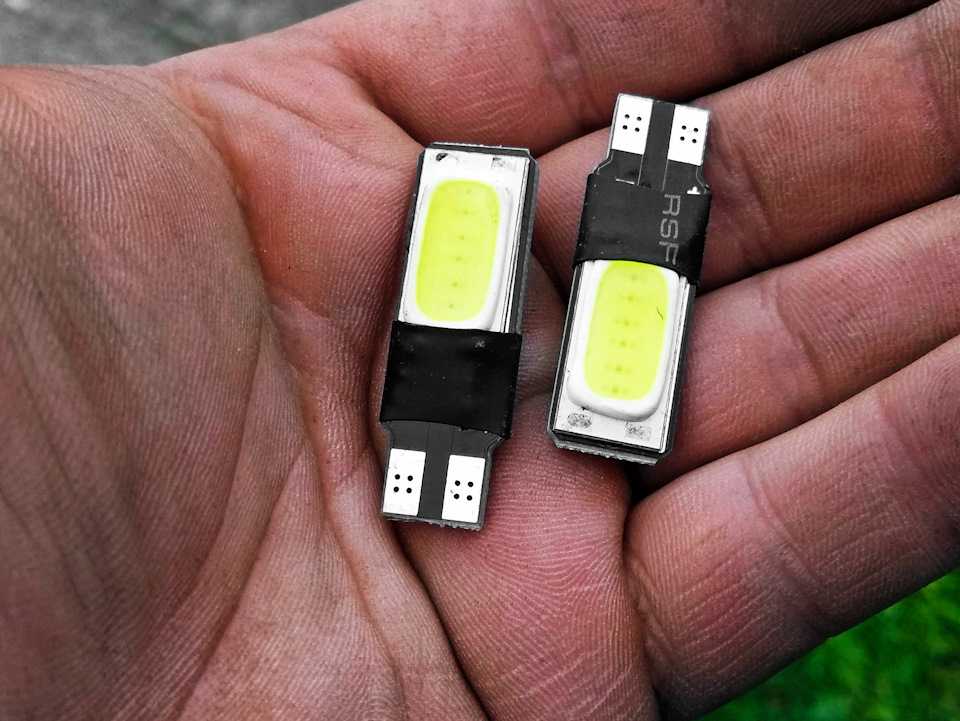

Диодные аналоги W5W и P21/5W

А теперь по инструментам и принадлежностям. Нам не понадобится ничего особенного:

  • крестообразная отвертка (только для Рено Логан I);
  • хлопчатобумажные перчатки;
  • лампочки на замену.

Как поменять лампы в передних фарах Рено Логан

Лампа габарита Рено Логан меняется очень просто. Она расположена под лампой ближнего/дальнего света. Чтобы ее поменять, следует повернуть патрон против часовой стрелки, достать патрон с лампой из фары, и вытащить лампу из патрона. Затем повторить те же действия в обратном порядке с новой лампой.

Лампа ближнего/дальнего света Рено Логан расположена ближе к центру блока фары. Сначала надо сжать фиксаторы и снять крышку-заглушку лампы. Затем отсоединить разъем питания и снять резиновое уплотнение. Далее откинуть фиксирующую скобу и достать лампу из фары. Установка в обратном порядке.

Лампа поворотника Рено Логан расположена ближе к внешнему краю блока фары. Чтобы ее поменять, следует повернуть патрона четверть оборота против часовой стрелки, затем достать патрон вместе с лампой. Далее отсоединить старую лампу и вставить новую, после чего вернуть патрон с новой лампой обратно в фару.

Вот и перегорели очередные светодиоды в габаритах. Наверное, в своем городе я перепробовал уже все варианты светодиодных ламп в габариты и все держатся не больше двух месяцев. Ценовой диапазон от 60 до 500 рублей. Хочу вам сказать, что все они перегорают одинаково и своих денег не стоят. Кстати, может быть, кто-то посоветует хорошие светодиоды с али?

Ну что ж, будем менять. Надоело покупать всякую фигню китайскую продукцию, решил купить пока обычные лампочки. Когда-то такие же и стояли. Ничего особенного в них нет, ну и стоят они соответствующе (5 рублей / штука).

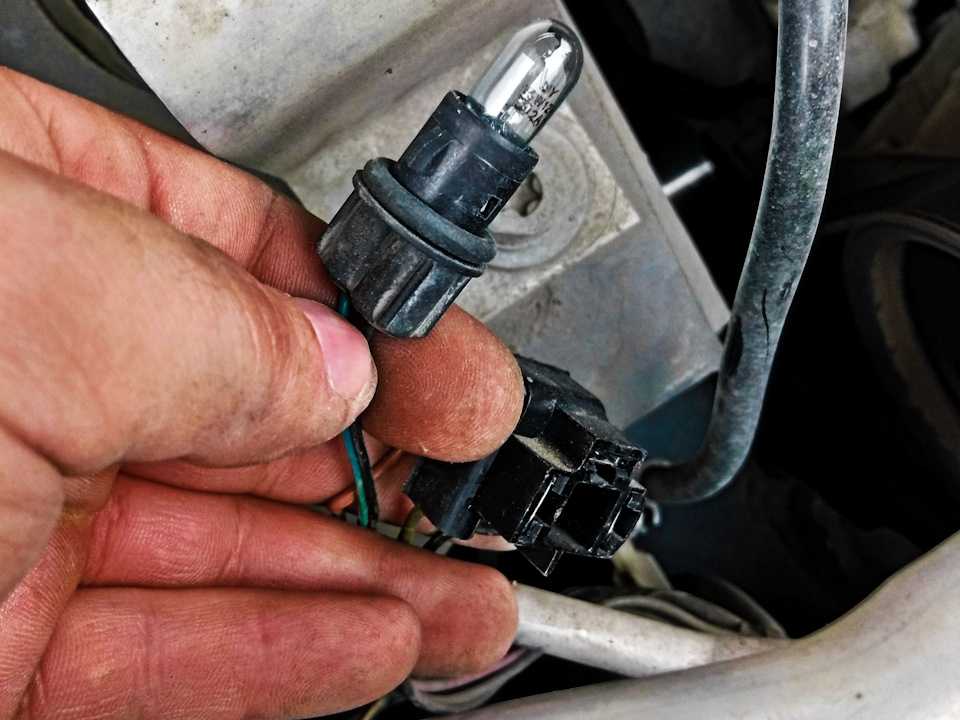

К правой фаре подлезть легче, поэтому и начинаю с нее. Кто-то говорит, что нужно снимать АКБ для замены ламп правой фары, но я всегда менял без снятия. Просовываем руку между АКБ и монтажным блоком предохранителей, на ощупь проворачиваем цоколь лампы и достаем наверх. Вытаскиваем старую лампу, вставляем новую. Если есть сомнения в качестве лампы, можно сразу проверить, включив габариты, чтобы потом не вытаскивать ее снова.

Ставим цоколь на место, проворачиваем до фиксации и переходим на левую сторону. Здесь все немного сложнее, хотя маленькой женской рукой вполне можно проделать все то же самое, что и на правой стороне, на ощупь. Для тех, у кого большие руки, нужно немного разобрать фару. Нажав на фиксатор, снимаем пластиковую крышку, отсоединяем колодку проводов от лампы головного света и снимаем резиновый уплотнитель.

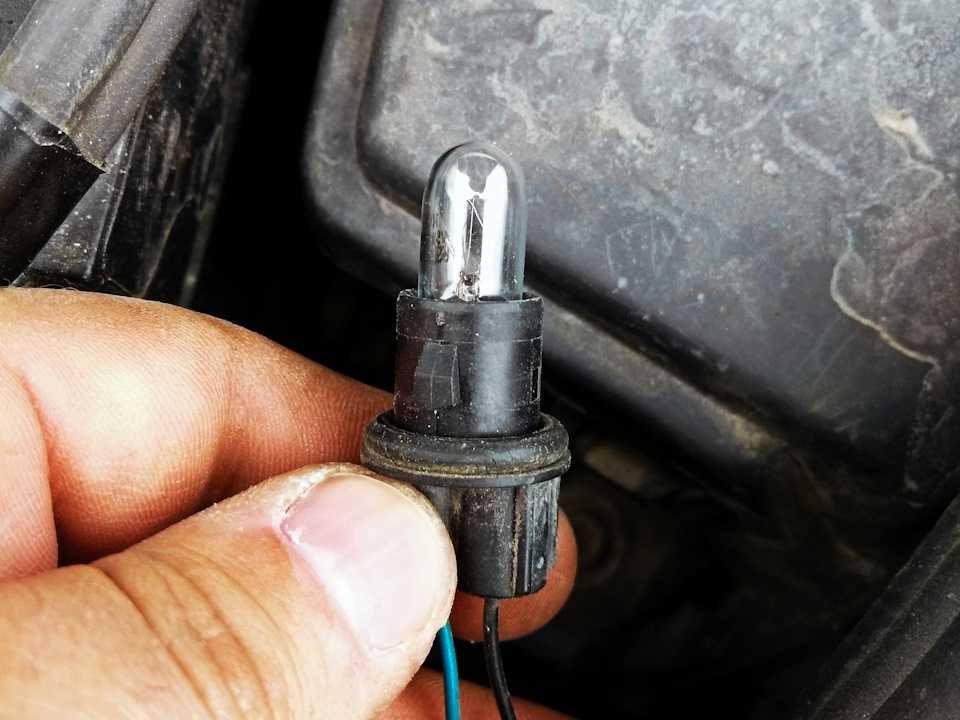

Подбираемся к цоколю лампы габаритов, проворачиваем, вынимаем, меняем. Все так же, как и с другой стороны. Если нужно, проверяем лампу включением габаритов. Не теряем из виду колодку проводов, нам ее еще на место ставить.

Собираем все в обратной последовательности. Вкручиваем цоколь с габаритом, одеваем резиновый уплотнитель, подключаем колодку, ставим пластиковую крышку на место.

Видео урок не очень информативный, поэтому ниже написал пошаговую инструкцию по замене лампы.

Установка новых габаритных огней сзади

Инструкция:

  1. Отсоединить минусовую клемму.
  2. Отключить проводку задних огней.
  3. Отделить и вынуть обивку багажника.
  4. Открутить саморезы крепления фары.
  5. Достать задний фонарь и отщелкнуть панель крепления лампочек.
  6. Вытянуть неработающую лампочку (для этого необходимо ее повернуть).
  7. Вставить новые габаритные огни – нажать и повернуть до упора.
  8. Установить обратно панель и фонарь, закрепить обшивку багажника.

Процесс того, как заменить лампочку габарита на Рено Логан одинаков на новых и старых моделях – конструкция почти не претерпела изменений. Порядок действий для правой и левой лампы один и тот же.

Информацию предоставил интернет магазин запчастей www.z-renault.ru

Замена лампочки заднего габарита

При замене лампы сзади авто тоже есть некоторые особенности, которые при проведении работы надо учесть.

  1. Тут перед началом работы потребуется отсоединить «минус» от аккумулятора.
  2. Отгибаем обивку багажника.
  3. Отсоедините жгут проводов от задних габаритов.

Отсоединяем жгут питания

Отмечены стрелками два барашка

Снятие блока задних габаритных огней

Так выглядит расположение сигналов на плате задней фары Логана.

При проведении этой работы надо быть внимательным, так как придется контактировать с другими элементами системы.

Ламп не рекомендуется касаться пальцами. Работу надо производить в чистых перчатках.

Возможные неисправности переключателя света и их устранение

В Рено Логан переключатель света время от времени приходит в негодность. Обычно это происходит из-за неполадок с проводкой. Могут перестать включать одновременно как все фонари, так и, к примеру, только габаритные.

Чтобы устранить эту проблему, вам нужно отключить минус с аккумулятора, а затем снять кожух с руля и открутить переключатель. Отсоедините клемму, отжав зажим с двух сторон. Осмотрите деталь, чтобы определить, какой из проводков переломился. Чаще всего, это случается с черным и красным. Для починки регулятора, вам следует заменить оба эти проводка.

Рекомендуем: Как снять стартер на Рено Дастер полный привод: наша точка зрения на вопрос

Меняем и настраиваем оптику в Рено Логан от теории к практике

Процесс того, как поменять лампочку очень простой, особенно на Рено Логан, где устройство автомобиля позволяет подобраться к любой оптике. Для работы из инструментов вам потребуется только плоская отвертка и торцовая головка на «10». А из материалов – лишь новая лампочка. Старайтесь подобрать такую же, которая стояла на автомобиле раньше.

Ближнего света

Новые лампы ближнего света

Весь процесс замены лампочки осуществляется в несколько простых этапов:

  • снимите основную заглушку, надавив вниз и потянув на себя;
  • далее подденьте плоской отверткой резиновую заглушку и снимите и ее;
  • теперь отсоедините провода;
  • далее отожмите фиксатор и уберите их в сторону;
  • перегоревшая лампа убирается;
  • установка новой производится в обратном порядке.

Вынимайте старую лампочку и тогда никаких проблем у вас не возникнет.

Габаритных огней

Процесс замены габаритных огней

Чтобы заменить эту деталь, вам потребуется совершить ряд простых действий в несколько этапов:

  1. Вначале при помощи торцевой головки на «10» и удлинителя разберите блок фару.
  2. Перед вами будет блок проводов. Первым нужно отключить тот, что идет к отрицательной клемме аккумулятора.
  3. Теперь снимите передний бампер. Под ним находится чехол, закрывающий корректор света фар.
  4. Далее отключите приводной трос и отведите блок-фару в сторону, открутив три болта.
  5. Отжав фиксатор, отключите колодку проводов. Теперь вся блок-фара должна остаться у вас в руках.
  6. Теперь может быть осуществлена замена лампочки габарита. Если блок-фара правая, то крутите патрон против часовой, если левая – то почасовой.
  7. Чтобы достать лампу, потяните за два провода, черный и следующий желтый.

Стоп-сигнала

Новый стоп-сигнал

При перегорании лампочки стоп-сигнала фары Рено Логан нужно вначале отключить аккумулятор. После этого, вы можете начинать процесс замены детали.

Выполните следующие действия:

  • откройте багажник и отогните его обивку;
  • отсоедините жгут проводов;
  • теперь открутите два самореза и потянув фару на себя, снимите ее;
  • Снимите панель с лампочками (она закреплена тремя защелками) и замените перегоревшую деталь. Установка в обратном порядке.

В ролике ниже вы найдете инструкцию, как заменить перегоревшую деталь стоп-сигнала (автор видео — канал Ремонт Рено).

Возможные неисправности переключателя свет и их устранение

В Рено Логан переключатель света время от времени приходит в негодность. Обычно это происходит из-за неполадок с проводкой. Могут перестать включать одновременно как все фонари, так и, к примеру, только габаритные.

Чтобы устранить эту проблему, вам нужно отключить минус с аккумулятора, а затем снять кожух с руля и открутить переключатель. Отсоедините клемму, отжав зажим с двух сторон. Осмотрите деталь, чтобы определить, какой из проводков переломился. Чаще всего, это случается с черным и красным. Для починки регулятора, вам следует заменить оба эти проводка.

Особенности регулировки фар

Настройка ламп осуществляет путем работы с несколькими корректорами. В Рено Логан создана система управлениями ими из салона при помощи переключателя и системы тросов. Эти корректоры помогут вам настроить такие параметры, как угол и другие.

В некоторых случаях работа корректора фар может быть нарушена и управление им из салона станет невозможным. Причина неполадки может быть как в нем самом, так и в системе тросов – их может потребоваться заменить.

1. Все лампочки, используемые в Рено Логан2. Основные типы деталей3. Снятая блок-фара

Меняем лампу ближнего света на Рено Логан своими руками

Автомобиль Renault Logan всегда считался недорогим и надёжным в обслуживании транспортным средством. Большинство ремонтных работ на машине, можно выполнить своими силами, не затрачивая своё время и деньги для посещения специализированного автосервиса. И замена лампы ближнего света в блок-фаре, не стала тому исключением. Поэтому, воспользовавшись нашими советами, вы без особого труда совершите это небольшое техническое обслуживание своего любимого автомобиля!

ТОП-15 самых полезных товаров для Рено Логан — НАШ ОПЫТ!

1 Тип лампы (H4) 1.1 Выбираем производителя лампы

2 Замена лампы ближнего света

  • 2.1 Замена габаритов или указателя поворота

3 Отличия фары Рено Логан в новом кузове
4 На заметку!

Тип лампы (H4)

И предназначены они как для ближнего, так и дальнего света, так как они имеют две нити накаливания. Такой тип лампы удобен тем, что для полной ревизии головного света в автомобиле достаточно поменять всего 2 лампы. А вот самый существенный недостаток кроется в цене: такая лампа дороже «отдельных» H1 и H7.

Выбираем производителя лампы

Самые популярные и надёжные на сегодняшний день считаются лампы H4 фирмы Philips, Osram и Narva, но они также являются и самыми дорогими! На нашем портале накопилось немалое количество положительных отзывов об этих производителях, поэтому каждый автолюбитель должен самостоятельно для себя определить и отдать предпочтение тому или иному производителю исходя из своих материальных возможностей и технических потребностей.

Однако, стоит отметить лишь тот момент, что несмотря на абсолютно идентичную мощность в 55/60 Вт на лампах, некоторые производители в упаковке указывают обозначение + 3050%. Это значит, что данный продукт оснащен усиленным световым потоком, при котором потребуется наиболее точная настройка самой фары, чтобы не слепить водителей во встречном автомобильном потоке.

Замена лампы ближнего света

Итак, мы разобрались какие лампы вам необходимы, далее следует непосредственно процесс её замены. Менять лампочку мы будем на примере левой фары, так как замена сопряжена со снятием аккумулятора. На правой фаре лампочка меняется аналогично.

В первую очередь нам будет необходимо снять аккумулятор, для этого потребуется два ключа на 10 и на 8, чтобы снять клеммы с “+” и массы, а также торцевая головка на 13, чтобы демонтировать крепление самого аккумулятора (если оно имеется)

Особое внимание при этом стоит уделить тому, что сначала провода снимаются с массы “-”, а потом только с “+”

Аккумулятор будет мешать, но, если у Вас «точные руки и пальцы», можете попробовать без снятия

Снятие пластиковой заглушки

Необходимо снять колодку питания лампы

  • Остался финальный штрих. Перед нами пружинный фиксатор, который фиксирует галогенную лампу, надёжно держа её в своих цепких лапах. Однако, этого не стоит пугаться! Снять фиксатор можно так же легко, как и поставить на место, надо только вывести его из «зацепа» с крючком отражателя, нажав пальцем на его верхнюю часть.
  • Далее, вынимаем саму лампу из блок-фары, удерживая его за металлические ножки и, меняем на новую лампу, устанавливая в обратной, аналогичной снятию последовательности.

Замена габаритных лампочек в Рено Логан

15863 Просмотров

Автомобили марки Рено завоевали сердца россиян своей бюджетной ценой, отличной подвеской, специально разработанной для наших дорог и оригинальными двигателями французских производителей. Качество светотехнического оборудования также находится на высоком уровне, а замена габаритной лампочки не составит особого труда.

Замена передней габаритной лампочки

Все ходовые огни на Рено сведены в блок-фару, что значительно упрощает процесс удаления и установки как габаритных, так и поворотных ламп. Рекомендуем посмотреть видео:

Если не горят передние габариты, советуем сделать замену лампочки. Чтобы разобрать переднюю лампу, понадобится головка на 10 с удлинителем и отвёртка.

Последовательность действий

  • Отсоединяем «минус» фары;
  • Снимаем передний бампер и освобождаем подход к креплению корпуса;
  • Выворачиваем болты блок-фары;
  • Аккуратно отсоединяем тросовой привод светового корректора;
  • Выкручиваем три самореза, держащих блок-фару и отклоняем её в сторону;
  • Отжимаем фиксирующее устройство и снимаем крышку;
  • Колодку соединения проводов аккуратно разделяем;
  • Ниже основной лампы освещения видим патрон габарита. Чтобы поменять, добраться до него можно, не снимая бампера и корпуса блок-фары, а лишь аккуратно просунув руку между фарой и двигателем;
  • На левой фаре поворачиваем патрон по часовой, на правой — против часовой стрелки и свободно его вынимаем;
  • Удаляем лампу.
  • Лампы Рено имеют артикул W5W. Проверяем номер и марку и ставим её на место.
  • Собираем обратно блок-фару, соединяем колодку проводов, устанавливаем трос корректора света и бампер и крепим корпус.

Внимание! Не прикасайтесь к колбе лампы руками – работайте в нитяных перчатках, во избежание быстрого выхода лампы из строя. Если вы любитель ярких световых решений, советуем выбрать лампу типа new technology, изготовленную на основе светодиодных элементов, которых насчитывается не менее 15 штук

Они продаются практически во всех автомагазинах, но их стоимость высока и находится в пределах 2700 рублей. Если нету каталожных вариантов от 2012, 2013, 2014 и 2015 года, можно купить аналоги от 2010, 2016 и 2017 годов

Если вы любитель ярких световых решений, советуем выбрать лампу типа new technology, изготовленную на основе светодиодных элементов, которых насчитывается не менее 15 штук. Они продаются практически во всех автомагазинах, но их стоимость высока и находится в пределах 2700 рублей. Если нету каталожных вариантов от 2012, 2013, 2014 и 2015 года, можно купить аналоги от 2010, 2016 и 2017 годов.

Блок-фары на всех поколениях автомобилей Логан не отличаются по размерам. На моделях 2006 и 2007 года на поворотниках было матовое стекло, с 2008 года по 2012 — обыкновенное прозрачное, а начиная с 2012 и по настоящее время — оранжевый отражатель.

Как заменить габаритную лампу в Рено Логан?

Габаритная сигнальная подсветка – одна из важных функциональных частей автомобиля. Если они выходят из строя, маневрирование во время дорожного движения будет небезопасным.

Если сигнальная подсветка вышли из строя или стала работать некорректно, необходимо произвести ремонт. Лампочки могут ломаться чаще, если на них установлена сигнализация.

В таком случае необходимо знать, как заменить габаритную лампу на Рено Логан.

Необходимые инструменты

Чтобы произвести замену без посторонней помощи следует взять:

  • резиновые перчатки (необходимо надевать, чтобы не повредить новые огни);
  • габаритные огни W5W (4 шт);
  • крестовую отвертку;
  • ключи на 8 и 10;
  • накидная головка на 13 (чтобы снять планку крепления аккумулятора);
  • ветошь;
  • удлинитель.

Некоторые пренебрегают использованием перчаток, но от этого напрямую зависит срок службы. Если трогать новую лампу невымытыми руками, она выйдет из строя в 5-7 раз быстрее.

Пошаговая инструкция по замене габаритных огней спереди

Замена производится сперва с передней стороны автомобиля, потом сзади. Ходовые огни в Рено относятся к блок-фаре, благодаря чему их замену провести несложно.

Последовательность действий:

  1. Откинуть клемму аккумулятора.
  2. Отсоединить «минус» фары.
  3. Снять передний бампер и освободить подход к креплению корпуса. Можно снять патрон с лампой и без снятия капота, если рука пролазит в отверстие.
  4. Снять патрон с лампой. Он расположен прямо под ближним/дальним светом.
  5. Вывернуть болты блок-фары.
  6. Выкрутить удерживающие саморезы и отклонить блок-фару.
  7. Отжать фиксатор и поднять крышку.
  8. Разделить колодку соединения проводов.
  9. На место перегоревшей лампочки вставить новую, не забывая производить операцию в перчатках.
  10. Установить патрон с уже новой габаритной лампой обратно.
  11. Собрать блок-фару, соединить проводную колодку, установить тросс корректора света, бампер, закрепить корпус.

Снятие и очистка дроссельной заслонки на Renault Logan своими руками

Замена габаритных огней спереди

  • Откидываем клемму от аккумулятора
  • Влазим рукой изнутри капота в блок-фару и пытаемся нащупать патрон с габаритной лампочкой (он находится сразу под ближним/дальним светом)
  • Выкручиваем патрон против часовой стрелки. Для этого нужно сделать поворот патрона на 90°
  • Выдергивем перегоревшую лампочку, одеваем перчатки и в них достаем новую лампочку из упаковки и вставляем её на место изношенной

Ставим патрон обратно

Крайне желательно, чтобы была проведена замена лампочки в Логане в передней фаре и с обратной стороны.

Кстати, вот и видео инструкция:

Замена ламп в блок-фаре Renault Logan

14 ноября 2014 года

Работа по замене ламп показана на левой блок-фаре Рено Логан. Для правой блок-фары операции аналогичны.

Замена лампы головного света Рено Логан первого поколения

Снимаем пластмассовую крышку (для наглядности болты крепления блок-фары отвернуты и она выдвинута вперед). Отсоединяем колодку проводов от лампы головного света. Снимаем резиновый уплотнительный чехол (для наглядности показано на снятой блок-фаре).

Нажав на пружинный фиксатор лампы, выводим его из зацепления с крючком отражателя и вынимаем лампу головного света из корпуса блок-фары.

Внимание! Лампа головного света — галогенная. Не следует касаться ее стеклянной колбы пальцами, так как следы от них приведут к потемнению лампы при нагреве

Удалить загрязнение с колбы можно чистой ветошью, смоченной в спирте

Не следует касаться ее стеклянной колбы пальцами, так как следы от них приведут к потемнению лампы при нагреве. Удалить загрязнение с колбы можно чистой ветошью, смоченной в спирте.

Устанавливаем новую лампу головного света Н4 в обратной последовательности.

Замена лампы указателя поворота Рено Логан первого поколения

Для замены лампы указателя поворота отжимаем фиксатор колодки проводов и отсоединяем колодку от патрона лампы указателя поворота. Поворачиваем патрон лампы по часовой стрелке (для правой фары — против часовой стрелки) и вынимаем патрон вместе с лампой. Нажав на лампу, поворачиваем ее против часовой стрелки и вынимаем из патрона.

Перегоревшую лампу PY21W указателя поворота заменяем новой.

Замена лампы габаритного света Рено Логан первого поколения

Перед заменой лампы габаритного света удобнее сначала отсоединить колодку проводов от патрона лампы указателя поворота (см. выше).

Поворачиваем патрон лампы габаритного света по часовой стрелке (для правой фары — против часовой стрелки) и извлекаем патрон с лампой из корпуса блок-фары.

Вынимаем бесцокольную лампу W5W габаритного света из патрона и заменяем новой.

[Как сэкономить на ТО Renault Logan/Sandero до 6500 руб.] [ТО Renault Logan/Sandero на 15 тыс. км пробега] [ТО Renault Logan/Sandero на 60 тыс. км пробега] [ТО Renault Logan/Sandero на 90 тыс.

км пробега]   [Инструмент, необходимый для проведения технического обслуживания Renault Logan/Sandero] [Лампы, применяемые в автомобилях Renault Logan/Sandero]

Замена габаритных огней спереди

  • Откидываем клемму от аккумулятора
  • Влазим рукой изнутри капота в блок-фару и пытаемся нащупать патрон с габаритной лампочкой (он находится сразу под ближним/дальним светом)
  • Выкручиваем патрон против часовой стрелки. Для этого нужно сделать поворот патрона на 90°
  • Выдергивем перегоревшую лампочку, одеваем перчатки и в них достаем новую лампочку из упаковки и вставляем её на место изношенной

Ставим патрон обратно

Крайне желательно, чтобы была проведена замена лампочки в Логане в передней фаре и с обратной стороны.

Кстати, вот и видео инструкция:

Замена ламп габаритов рено логан

14978 Просмотров

Автомобили марки Рено завоевали сердца россиян своей бюджетной ценой, отличной подвеской, специально разработанной для наших дорог и оригинальными двигателями французских производителей. Качество светотехнического оборудования также находится на высоком уровне, а замена габаритной лампочки не составит особого труда.

Замена задней габаритной лампочки

Последовательность действий:

  • Отсоединяем минусовую клемму аккумулятора;
  • В багажнике отделяем и убираем обивку (см. фото ниже);
  • Отключаем проводку задних фонарей;
  • Крестообразной отвёрткой откручиваем саморезы крепления фары (на Логане 2-й фазы гайки из пластика);
  • Выдвигаем на себя задний фонарь и снимаем с защёлок панель лампочек;
  • Неисправную лампочку с проворотом вынимаем из посадочного места и вставляем с нажатием новую, повернув её до упора;
  • Ставим панель обратно, возвращаем на место фонарь и обшивку багажника.

Работы по замене слева и справа идентичны, сторона не имеет значения. На всех годах выпуска конструкция задних фонарей на Renault Logan практически не изменилась.

Заключение

Надёжность и безопасность Рено Логан не вызывает сомнений, как и работа всех его систем. Приличное светотехническое оборудование доступно для обслуживания, и внимательно прочитав рекомендации, вы без труда сможете самостоятельно производить замену головной светотехники, включая и габаритные лампы.

Source: loganlogan.ru

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Химия движения
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
