Замена топливного фильтра на ВАЗ 2101-ВАЗ 2107

Добро пожаловать! Было у вас когда ни будь такое с машиной, вы едите по трассе и вдруг происходят рывки при её движении? Если Да! То скорее всего в этом виновата как раз таки такая вещь, которая называется «топливный фильтр». Более подробно о том когда фильтр подлежит замене вы найдёте чуть ниже, в рубрике: «Когда нужно менять топливо-фильтр».

Примечание! Для замены фильтра на новый, вам понадобится: пара отвёрток, а так же бутылка для того чтобы в неё слить оставшиеся топливо из фильтра, ну и конечно же сам новый фильтр!

Ещё вам понадобится какая ни будь пробка, с помощью которой вы закроете отверстие шланга топливной магистрали. (Что бы понять о чем идет речь, см. в этой статье рубрику «снятие», пункт «3». А именно прочтите « Примечание! » к этому пункту)

Где находится топливный фильтр? Местонахождение фильтра очень простое, но чтобы его рассмотреть вам нужно будет сперва открыть капот у автомобиля и затем в подкапотном пространстве найдите главный тормозной цилиндр, который указан красной стрелкой. Нашли? Так вот, под главным тормозным цилиндром сразу же находится фильтр для тонкой очистки топлива, который в простонародье называют топливный фильтр, он указан синей стрелкой.

Когда нужно менять топливный фильтр? Как таковой периодичности в замене фильтра нет, а всё почему спросите вы? Да потому что его необходимо менять лишь при его загрязнении, а если брать во внимание тот факт то что каждый владелец свою машину эксплуатирует по своему, то и у фильтр у разных машин будет загрязняться тоже по своему. Для примера, просмотрите ниже фото на котором показан сильно загрязнённый фильтр. Кстати при загрязнении фильтра, двигатель у автомобиля начнёт работать с перебоями, а именно:

Кстати при загрязнении фильтра, двигатель у автомобиля начнёт работать с перебоями, а именно:

  1. У автомобиля появятся рывки при его движении, как на высоких оборотах двигателя так и на низких оборотах.

А что же влияет на загрязнение фильтра? В загрязнение очень большую роль играет топливо которое вы вливаете в своё автомобиль, если топливо будет ужасным то и фильтр проживёт не слишком долгую жизнь да и другие детали тоже.

Когда нужно проверять фильтр на чистоту? Выполнять проверку фильтра нужно по чаще, особенно если вы не уверены в чистоте бензина который заливаете в машину.

Примечание! К сожалению на данный момент не все фильтры оборудованы прозрачным корпусом, через который можно легко определить загрязнённость фильтра!

Как заменить топливный фильтр на ВАЗ 2101-ВАЗ 2107?

Примечание! Каким либо образом отремонтировать загрязнённый фильтр даже не пытайтесь, потому что топливный фильтр является не разборным а даже если вы его каким ни будь образом разберёте, то собрать его обратно у вас вряд ли получится!

Снятие: 1) Для начала подставьте бутылку под топливный фильтр.

2) Следом отверните винт хомута, который крепит шланг топливного насоса к фильтру. И после чего отсоедините шланг от фильтра.

Примечание! После того как вы отсоедините шланг от фильтра, сразу же направьте его в бутылку, для того что бы из него слилось всё оставшиеся топливо!

3) Затем отверните винт хомута, который крепит шланг топливной магистрали к фильтру. И после чего отсоедините шланг от фильтра, направив его при этом в бутылку для слива топлива и так же сняв при этом топливный фильтр с двигателя.

Примечание! После снятия фильтра, сразу же закройте отверстия шланга какой ни будь пробкой, а иначе из него выльется весь бензин, который у вас находится в баке!

Установка: 1) Сперва установите новый фильтр и все шланги к нему, в обратном порядке снятию.

Примечание! Устанавливайте новый фильтр так, что бы стрелки которые на нем расположены были направлены в сторону топливного насоса! (О том где находятся стрелки на топливном фильтре, а так же сам топливный насос, см. в самом низу статьи, в рубрике «Для новичков! »)

Топливный фильтр лада ларгус

2) После завершения всей операции по замене фильтра, подкачайте топливный насос в двигателе. (О том как подкачать топливный насос в двигателе, читайте в статье «Подкачка топливного насоса»)

  1. При работе по снятию топливного фильтра, не разрешается курить и пользоваться открытым огнём вблизи автомобиля, потому что это может привести к возгоранию!
  2. После того как вы все завершите, проверьте не подтекает ли сам топливный фильтр, а так же оба шланга которые крепятся к нему!

Примечание! При обнаружение каких либо подтеков бензина, сразу же произведите необходимые меры по устранению причины подтеков и помните, что даже самые незначительные подтеки могут привести к пожару вашего автомобиля!

Для новичков! Вопрос: Где расположены стрелки на фильтре, по которым его нужно устанавливать? Ответ:

Вопрос: Где находится топливный насос в двигателе? Ответ:

Перечень действий, связанных с проведением ремонта

После предварительной диагностики и определения причины неисправности механизмов необходимо снять бензонасос и проверить его работоспособность с ревизией всех комплектующих деталей.

Проведение необходимых операций, осуществляемых при разборке насоса:

  1. Необходимо провести отсоединение винтов крепления головки.
  2. Снимается головка бензонасоса с клапанами, фильтром и крышкой.
  3. Проверяется состояние диафрагмы путем нажатия и поворота на 90° по часовой или против часовой стрелки.
  4. Снимаются диафрагма и возвратная пружина.
  5. Производится осмотр диафрагмы, если есть дефекты, осуществляется замена неисправных частей на исправные из ремонтного комплекта.
  6. Аккуратно снимаются детали с диафрагменного узла.
  7. Делается полная ревизия всех комплектующих и собирается узел в обратной последовательности.
  8. При необходимости замены клапанов аккуратно производится выпрессовка из седла головки бензонасоса, с предварительным удалением кернения. Далее осуществляется установка нового клапана и производится кернение в седле.
  9. Проводится проверка герметичности нагнетательного и всасывающего патрубков бензонасоса.
  10. Проводится полная ревизия посадки фланца головки на участках крепления, которые подвергаются повышенному воздействию при затяжке креплений. Затяжка винтов осуществляется крест накрест с приложением равномерных усилий.

Фотоинструкцию по разборке бензонасоса смотрите ниже:

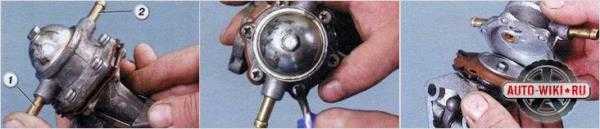

Отворачиваем винты и разъединяем корпус

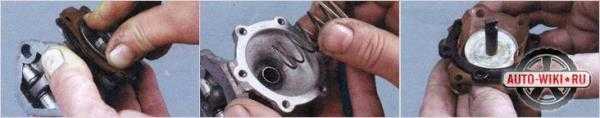

Выньте диафрагменный узел и пружину, замените узел, переставьте старую дистанционную прокладку

Замена комплекта диафрагм

Замена сетчатого фильтра и деталей с трещинами

Промойте бензином, продуйте и соберите

Топливный насос автомобиля ВАЗ 2106 является важнейшим агрегатом и обеспечивает бесперебойную подачу топлива в карбюратор для образования топливной смеси. При поездках на длительные расстояния необходимо иметь дополнительный топливный насос для замены в случае поломки штатного насоса, установленного на автомобиле.

Замена бензонасоса на ВАЗ.

Как заменить фильтр и масляную жидкость

Замена масла ВАЗ 2107 производится с определённой очерёдностью действий. Необходимо подготовить 4 литра новой смазки, а также новый масляный фильтр. Кроме того, под рукой должны быть:

  • ёмкость для слива отработки, от 4 литров;
  • ветошь и воронка;
  • ключ на 12 с удлинительной трубкой;
  • приспособление для снятия фильтра.

Перед тем как поменять масло в двигателе, следует хорошо его прогреть, после этого заехать на эстакаду или поместить авто над смотровой ямой. Далее выполняется основная работа:

На этом работа по замене фильтрующего устройства и моторной смазки завершена. Можно ездить дальше.

Меняем диафрагму топливного насоса

Замена диафрагмы не представляет сложностей, так как ремонт этой запчасти не производится. Последовательность действий такова:

  • Очищаем Уайт – спиритом или бензином корпус устройства снаружи;
  • Снимаем шланги, как подводящие, так и отводящие. Для предупреждения вытекания топлива в шланги можно вставить заглушки (например, болты М8)
  • Теперь можно отверткой с крестовым шлицем отвернуть 6 винтов крепления верхнего корпуса и крышки к нижнему и разъединить их:
  • Теперь нужно нажать на тарелку диафрагмы, повернуть шток, вытащить его из вилки балансира. После этого снимаем пружину:
  • Теперь ключом на 8 отворачиваем гайку на штоке, и снимаем тарелку диафрагмы вместе с прокладкой. Диафрагма входит в состав ремонтного комплекта для бензонасоса, заменяем её, причем точно совмещаем все отверстия в диафрагмах, а затем затягиваем гайку на штоке.
  • Сборка устройства делается в обратной последовательности.

В крайнем случае, можно заменить устройство целиком.

Для этого нужно только высокотемпературным герметиком хорошо промазать проставку между корпусом бензонасоса и блоком цилиндров, чтобы соблюсти герметичность.

Эти простые «хитрости» помогут вам сэкономить время, и провести более быструю диагностику неисправностей в системе питания ВАЗ 2107

Качество работы двигателя зависит от многих факторов, и чистота поступающего в камеры сгорания топлива, один из наиглавнейших. Для этого в топливных системах всех автомобилей встроены фильтры. Причём для разной степени очистки. Они так и называются – грубой и тонкой очистки топлива. А любой фильтр засоряется, требует замены. И автолюбителю полезно знать, как заменить топливный фильтр.

Сброс давления

Процедура замены фильтра должна обязательно начинаться со сброса давления в системе. Для этого:

  • Поставьте машину в режим стояночного тормоза и включите нейтральную передачу;
  • Снимите или просто отодвиньте задний ряд сидений;
  • Откройте лючок у днища под креслами;
  • Отключите питание, идущее на бензонасос;
  • Отсоедините все разъемы;
  • Заведите автомобиль и ждите, пока не отработается все закаченное топливо. На это уйдет буквально несколько минут;
  • После этого машина сама заглохнет;
  • Попробуйте несколько раз завести автомобиль. Это позволит убедиться, что все давление было стравлено.

Есть и другой метод, который подходит тем, кому не нравится предыдущий:

  • Снимите минусовую клемму с аккумуляторной батареи автомобиля;
  • В монтажном блоке ВАЗа извлеките предохранитель — F3. Он отвечает за питание насоса для бензина;
  • Отработайте оставшееся в магистрали топливо путем запуска двигателя;
  • Сбросив давление, поставьте предохранительный клапан на место.

Зачем он нужен

Существует фильтр грубой очистки, который идет первым от бензобака. Ведь сначала открывается крышка, где находится топливный бак, туда вставляется пистолет, нажимается волшебная кнопочка и топливо течет. Да, попутно это забирает много ваших денег, но что поделаешь. Расположение бака может быть слева и справа, но это особой роли не играет. Грубая очистка, представляющая собой сетку, которая задерживает крупные частицы мусора.

Затем следует фильтр тонкой очистки. Именно про него мы будем говорить. Такой элемент называют топливным фильтром. С его помощью задерживаются мелкие частицы. Но даже они могут проникать в ваш дизельный мотор или бензиновый инжектор.

Пыль, грязь, мусор, элементы ржавчины. Все это может проникать в систему, из-за чего оказывается забитый патрубок, трубка, клапан, топливный шланг, узлы бензонасоса. Ничего хорошего из этого не выйдет, если не будет произведена своевременная замена.

Чтобы понимать, как заменить фильтр, какой элемент выбрать и как подобрать аналог тому устройству, которое вы собираетесь менять, нужно иметь хотя бы элементарные представления про столь важный компонент автомобиля.

Предлагаю начать с разновидностей.

Виды

Современные топливные фильтры, устанавливаемые на автомобили Форд Фокус, Ниссан Альмера, Хендай Солярис, Нексия, Мазда, Опель, BMW e60, Рено Логан и Меган, Киа Рио и множество других, имеют минимум две степени очистки.

  • Первая степень. Это грубое очищение, позволяющее избавиться от крупных загрязнений. Не путать с обычной сеткой в баке, которая не везде есть.
  • Вторая степень. Тонкая очистка. Это основная задача, которая ложится на плечи фильтра.

И тут у вас наверняка возник главный вопрос — где находится фильтрующее устройство? Я не знаю. Нет, я могу ответить, но если вы мне назовете конкретно, какая марка вашего авто или какого года выпуска. Ведь на той же Нива Шевроле, разных моделях Опель, Тойота, Мазда, на Фольксвагене Пассат Б3, а также на отечественных ВАЗ 2114, 2112 и 2110 расположение может отличаться.

Однако они всегда находятся где-то между двигателем и бензобаком, поскольку задача фильтра — предотвратить попадание загрязнений в мотор, пока топливо двигается от бака к мотору. А что находится в самом бензобаке? Верно, устройство грубой очистки. Это дополнительный фильтрующий элемент, чтобы всякие недобросовестные АЗС не портили вам вашу машину.

Теперь что касается самих видов фильтров. Какой элемент будет стоять на автомобиле? Это зависит от типа двигателя. Их, как вы знаете, три. Если не считать электромоторы. Ну там потребности в топливном фильтре нет, как вы понимаете.

Потому различают три вида фильтров:

  • карбюраторные;
  • дизельные;
  • инжекторные.

Расположение

Вот купили вы себе новенький седан и думаете, что для этого двигателя пора бы поменять фильтр. Хотите выбрать лучший? Ну тогда присмотритесь к устройствам Cummins (Камминз). Mann, Герц (Herz). Они неплохо себя зарекомендовали, да и стоят достаточно немного.

Вы наверняка знаете, дизельный у вас мотор, инжекторный или карбюраторный

Это важно, чтобы понять расположение фильтра тонкой очистки, то есть нашего сегодняшнего героя

  1. Карбюратор. В этих моторах ТФ (топливный фильтр) ставят перед самим карбюратором, и часто находится в прозрачном корпусе, чтобы контролировать загрязнение. Это самые элементарные устройства, ведь карбюратор наименее требователен к качеству горючего.
  2. Инжектор. Здесь используют форсунки, а потому требуется высококачественная фильтрация. Да и топливо подается под большим давлением. Потому фильтры заключают в прочные корпусы из металла. ТФ приходится регулярно обслуживать, чистить и следить за его состояние. Их ставят преимущественно под днище машины, чтобы было проще демонтировать и менять.
  3. Дизель. Дизельный двигатель тоже нуждается в качественно очищенном горючем, поскольку система достаточно чувствительная. Дизельное топливо отличается повышенным содержанием влаги, нежели бензиновый состав. ТФ разработан так, чтобы фильтровать мусор и удалять скапливающуюся влагу. Для этого предусмотрен сепаратор. Расположение достаточно простое — между двигателем и насосом, который качает топливо.

Любая топливная система обязательно должна включать в себя ТФ. Меняют их в сборе, то есть нет смысла снимать сами фильтрующие элементы (обычно это специальная бумага), оставляя пластик или металл. Обязательно смотрите на номер и артикул того фильтра, который установлен на вашу машину, сверяйтесь с руководством по эксплуатации от завода. Это единственный источник правдивой информации касательно обслуживания конкретно вашего автомобиля в этой комплектации и с этим типом двигателя.

Ремонт бензонасоса

Для ремонта бензонасоса ВАЗ 2106/07 потребуется:

  • рожковый ключ на 13;

  • плоская отвёртка;

  • две обычные школьные линейки;

  • чистая ёмкость для слива бензина.

Демонтаж насоса осуществляется следующим образом.

  1. Открывается капот.

  2. Плоской отвёрткой ослабляется хомут шланга подачи топлива на корпусе насоса.

  3. Снимается шланг подачи топлива.

  4. От корпуса насоса отсоединяется топливная магистраль.

  5. В образовавшиеся отверстия ставятся заглушки (допускается использование чистых болтов М8).

  6. Ключом на 13 откручиваются две гайки крепления насоса к блоку цилиндров.

  7. Насос аккуратно снимается и кладётся на чистое ровное место. При этом желательно не повредить прокладки.

Бензонасос не качает

Основным признаком неисправности бензонасоса является отсутствие давления в топливной системе. Причинами этого может быть:

  • износ деталей;

  • повреждения диафрагмы;

  • сильное растяжение пружинки;

  • загрязнение клапанов;

  • засорение сеточки фильтра;

  • потеря герметичности насоса.

В любом случае потребуется снять насос и, используя плоскую отвёртку, разобрать его.

Замена штока

Шток — это металлический прут в основании бензонасоса. В процессе эксплуатации он изнашивается. Это можно заметить лишь на больших скоростях — в городских условиях выявить износ штока, как правило, невозможно. Однако на трассе автомобиль не может набрать скорость выше 90–100 км/ч.

Замена штока связана с заменой двух прокладок. Новый шток должен выступать за границы проставки на 0.8–1.3 мм (оптимально — 1 мм). Этого можно добиться, подбирая прокладки разного размера. Если вылет штока будет выше рекомендованного, появится риск повреждения диафрагмы, если ниже — двигатель потеряет в мощности.

Чистка бензонасоса

Чистка топливного насоса — это прежде всего чистка сетки фильтра, которая перестаёт пропускать топливо. Причиной загрязнения обычно является некачественный бензин — вся грязь и примеси остаются на сетке.

Сетка находится в нижней части корпуса бензонасоса и легко демонтируется после отжатия фиксаторов. Рекомендуется сначала промыть её бензином, а потом продуть воздухом под давлением. После этого сетка устанавливается обратно.

Использование ремкомплекта

Ремонтный комплект на бензонасосы ДААЗ или «Пекар» можно приобрести в любом автомагазине. Он позволяет отремонтировать топливный насос, не обращаясь в автосервис. Обычно в составе ремкомплекта имеются все детали, которые необходимо заменить.

Устройство бензонасоса ВАЗ 2106/07 довольно простое, поэтому его разборка не представляет большой сложности. После снятия фильтра осматривается сеточку и диафрагму насоса. Если обнаружены какие-либо механические повреждения, то элементы заменяются на новые.

Рекомендации

Эксперты и завод-изготовитель рекомендуют устанавливать либо оригинальный топливный фильтр Лада Калина или же от производителя Bosch или SCT. Эти фильтры прошли сертификацию у автопроизводителя данного автомобиля и обладают самой высокой мерой защиты, и фильтрации горючей смеси.

Сроки замены

Еще одной рекомендаций является срок эксплуатации фильтра. В связи с тем, что качество бензина на территории СНГ довольно низкое, то фильтр стоит менять не через каждые 30 тыс. км пробега, а до 25 000 км. Это уменьшит вероятность попадания в двигатель загрязненной смеси и даст ему полностью выработать рабочий ресурс.

Причины выхода со строя топливного фильтра

Причин выхода со строя топливного фильтра Лада Калина немного, но их нужно знать:

  • Засорение. Фильтр имеет свой размер фильтрации засорений, поэтому при преждевременной забивке фильтровальной сетки перестает выполнять свои функции.
  • Разрыв структуры наружного или внутреннего материала фильтра. Это бывает не часто, но встречается, особенно зимой. В данном случае показатель расхода увеличится и машина начнет задыхаться или перестанет заводиться, что означает, что нет подачи топлива, поскольку оно вытекает наружу.

Это основные причины выхода со строя элемента топливного фильтра.

Выбор фильтра и артикул

Оригинальный каталожный номер топливного фильтра Лада Калина выглядит так — 2123-1117010-82. Этот тот же фильтрующий элемент, что устанавливается на внедорожник ВАЗ-2123 Нива «Тайга». Средняя стоимость оригинального топливного фильтра составляет 360 руб.

При выборе топливного фильтра Лада Калина стоит быть аккуратным, поскольку продавцы могут предложить универсальный элемент, который подойдет, но прослужит, в лучшем случае, 5000 км.

Поэтому, существует оригинальный фильтр со своим каталожным номером, а также несколько аналогов, которые его полностью заменяют.

Аналогами для установки на Ладу Калину могут служить следующие запасные части:

Как видно с таблицы аналогов достаточно много и есть с чего выбрать. Самыми распространенными и рекомендованными являются топливные фильтры производителей: Pekar, Hola, Bosch, MANN-FILTER и Finwhale.

ПОРЯДОК ЗАМЕНЫ ТОПЛИВНЫХ ФИЛЬТРОВ НА ВАЗ 2107

Любой механизм в автомобиле рано или поздно будет нуждаться в смене или реставрации. Следует отметить, что владельцы карбюраторных моделей ВАЗ 2107 имеют возможность промыть фильтр, удалив с него все отложения, и снова использовать его в работе. Установленные фильтры на инжекторных ВАЗ промывке не подлежат.

КОГДА НУЖНО МЕНЯТЬ

В любом случае целесообразнее сразу провести замену топливных фильтров, а не тратить время на их промывку и прочистку. Не все автолюбители знают, когда именно необходима смена этих элементов. Разумеется, у каждого фильтра (грубой и тонкой очистки) есть свой обозначенный ресурс, однако не стоит дожидаться, пока он закончится.

Как правило, явными признаками нарушений в работе фильтрующих элементов топливной системы считаются:

  • рывки и провалы в работе силового агрегата (первые признаки можно заметить на малом ходу или в режиме холостого хода);
  • снижение тяги при разгоне, обгоне, движении в гору;
  • проблемы с пуском двигателя;
  • увеличенное потребление горючего.

При сильном загрязнении фильтр не будет пропускать бензин в полном объёме, в связи с чем и начинаются проблемы в работе мотора

КАКОЙ ФИЛЬТР КУПИТЬ

Если автовладелец впервые намерен своими силами выполнить смену фильтра на ВАЗ 2107, ему потребуется выбрать оптимальный вариант в магазине

Важно знать, что расценки аналогов у отечественных и западных производителей примерно одинаковые, однако автовладельцы с опытом советуют выбирать фильтры Mahle и Big. Эти устройства более надёжны и долговечны, к тому же практически исключается риск покупки бракованного фильтра

Один из самых популярных среди автолюбителей фильтр

Последовательность работ при замене фильтра на ВАЗ 2107

В первую очередь перед началом работы необходимо стравить давление с топливной магистрали. Для этого в блоке предохранителей отключаем предохранитель, отвечающий за работу топливного насоса, и запускаем мотор. Пусть двигатель поработает на малых оборотах до того момента, пока он не заглохнет, что и укажет на сброс давления в системе.

Все дальнейшие работы будут происходить в подкапотном пространстве, а именно, в моторном отсеке.

Для безопасной работы необходимо обесточить автомобиль. Для этого достаточно будет снять минусовую клемму с аккумулятора автомобиля.

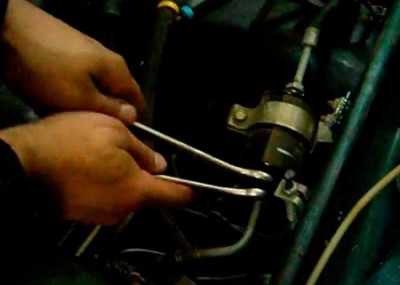

Далее следует открутить от фильтра штуцер топливного шланга, предварительно постелив под ним старую ветошь.

После откручивания штуцера отсоединяем идущие к фильтру трубки, в результате чего может вытечь немного бензина.

Топливный фильтр крепится к кузову автомобиля через хомут стяжным болтом. Раскручиваем его ключом на 10, после чего извлекаем старый фильтр из хомута.

Далее устанавливаем новый фильтр. На этом этапе необходимо рассмотреть положение стрелки на корпусе фильтра, она должна показывать в сторону топливной рампы.

Также при установке нового фильтра необходимо заменить и уплотнительные кольца в штуцерах топливных трубок.

Теперь остается произвести сборку в обратной последовательности, после чего, замена топливного фильтра ВАЗ 2107 инжектор считается законченной. После этого несколько раз включаем зажигание, чтобы топливо закачалось в систему, и запускаем мотор. На заведенном двигателе необходимо осмотреть резьбовые соединения на отсутствие утечек топлива.

Топливный фильтр выполняет важную миссию – фильтруя топливо, он улавливает различные посторонние примеси и защищает форсунки двигателя от забивания ими. Надо сказать, что в наших условиях топливный фильтр более, чем важен, ведь качество топлива не всегда находится на должном уровне. Согласно указаниям производителя замену топливного фильтра надо производить каждые 30 000 километров пробега. Но на самом деле его замена может понадобиться гораздо раньше, если качество бензина оставляло желать лучшего.

О том, что пора менять топливный фильтр, говорят ухудшение тяги двигателя и повышенный расход бензина. Заменить топливный фильтр на ВАЗ 2107 с инжекторным двигателем достаточно просто. Если следовать инструкциям, то на все работы уйдет менее получаса.

Виды фильтров для ВАЗ 2107

FF-009 Alco
302010511251G DELLO
0450904058 Bosch
PS 842131261275 Filtron
FT4874 Fiaam

Замена топливного фильтра на ВАЗ 2107

1. Сбросить давление;

2. Открыть капот;

3. Отсоединить аккумуляторную батарею;

4. Открутить штуцер топливной трубки, при этом придерживая сам старый фильтр ключом. Для того, чтобы защититься от вытекания небольшого количества бензина, можно постелить старую тряпку или ветошь;

5. Отсоединить идущие трубки от фильтра;

6. Раскрутить крепление топливного фильтра, используя ключ 10 – фильтр крепится стяжным болтом;

6. Снять старый фильтр;

7. Поставить новый топливный фильтр, обязательно следя за тем, чтобы стрелка, нарисованная на корпусе, указывала на топливную рампу;

8. Уплотняющие кольца между трубками и топливным фильтром менять на новые;

9. Произвести работы по сборке в обратной последовательности;

Запустить двигатель и убедиться, что нет протечек бензина. Все работы не представляют труда даже для человека, не владеющего особыми знаниями в автомеханике.

Также посмотрите видео по замене топливного фильтра на ВАЗ 2107:

Можно ли на карбюраторный двигатель поставить инжекторный топливный фильтр

Вот советуют мне поставить второй топливный фильтр после бензонасоса. Советовать то советуют, а сам я не видел и не слышал про это. Думается мне подача топлива будет плохой. Считай один фильтр уже сопротивление, а потом ещё один (ИММО)

Самое интересное, что с завода машина вообще без единого топливного фильтра была. Сунулся я было его менять и офигел:

нет его. Поставил до бензонасоса.

ты дебил туркменский ты ща че мелишь то? Я в Омск приеду и нахрен тя в Иртыше или Омки утоплю

ты дебил туркменский ты ща че мелишь то? Я в Омск приеду и нахрен тя в Иртыше или Омки утоплю

Не, ему надо два, пусть ставит

ну блин у меня стоят два фильтра до и после бензонасоса

первый чернеет быстрее второго. первый меняю 2 раза чаще чем второй может быть БН чище будет и прослужит дольше..

Замена бензонасоса ваз 2107 инжектор, устройство электробензонасоса и замена сетки

Случаи когда нужна замена бензонасоса ВАЗ 2107 инжектор не столь уж часты, а срок его работы зависит не только от качества самого бензонасоса, но и состояния бензобака. Причиной по которой мне пришлось его менять, явилась небольшая соринка попавшая в него потому, что слетел фильтр.

Устройство электробензонасоса

Устройство инжекторного бензонасоса простое и условно можно разделить на две части:

Важнее всего само его устройство. Сам электробензонасос выполнен герметично, для защиты от попадания топлива. Топливо через фильтр и заборное отверстие попадает в помпу и через выходное отверстие (герметичное от электромотора) подается в систему питания.

Вот такую схему можно встретить. Хочется отметить, что так не бывает, чтобы ротор мотора вращался в жидкости да еще и в бензине. Во-первых, на коллекторе при работе мотора образуется искра. Сами понимаете, что это приведет к возгоранию. Во- вторых, вращение ротора в жидкости настолько затруднено, что о наборе оборотов и создании давления просто на может быть речи.

Поэтому бензин проходит через мотор по специальному каналу, а устройство самого мотора выполняется герметично.

Где находится бензонасос на ваз 2107 инжектор

На карбюраторных топливный насос установлен справа на блоке и визуально доступен. На инжекторе он находится в бензобаке и видны только выходные трубки идущие от него, а замена несколько усложняется.

Симптомы для замены

Признаки неисправности топливного насоса ваз 2107 инжектор проявляются как при пуске  двигателя так и при работе:

  • «тяжелый», долгий старт мотора;
  • дергание при движении;
  • неравномерность работы на холостом ходу;
  • бензонасос не качает.

Диагностика

Первичную вывод работает или не работает бензонасос можно оценить на слух при включении зажигания. Если не слышно негромкое жужжание сзади, то нужно проверить подачу напряжения на к нему колодке бензобака и потом делать вывод о его неисправности.

Проверить исправность бензонасоса можно при помощи манометра МТЛ-2, это самый правильный способ. Несколько приблизительно можно оценить давление с помощью воздушных манометров проверки давления в шинах. Для этого прикручиваем к датчику резиновый шланг и подключаем к топливной системе.

Можно обойтись вообще без приборов, для этого откручиваем от фильтра топливный шланг подставляем емкость и включаем зажигание. За одну минуту в емкость должно налиться около 1 литра.

Карбюраторный насос проверяют установив положение распредвала проворачиванием двигателя таким образом, чтобы обеспечить свободный ход лапки насоса. Откручивается шланг от карбюратора или фильтра и нажатием лапки определяется наличие подачи топлива.

Как заменить бензонасос ВАЗ инжектор

Для замены топливного насоса на инжекторном вазе понадобятся:

ключ на 10;
2 ключа на 17;
ключ на 7;
крестовая отвертка;
простая отвертка.

Крепление бензобака рекомендую снять для удобства ремонтных работ. Чтобы снять бензонасос нужно:

  • отсоединить трубки сброса давления в бензобаке;
  • 2 ключами на 17 открутить магистральные трубопроводы;
  • снять уплотнительную резинку горловины бензобака;
  • открутить крепление бака;
  • отодвигаем бак в сторону;
  • снимаем колодку питания и уровня топлива;
  • откручиваем фланец бензонасоса;
  • снимаем фильтр бензонасоса;
  • снимаем трубку с насоса предварительно нагрев ее;
  • вынимаем старый насос и ставим новый.

Устанавливая фильтр не стесняйтесь постучать хорошенько иначе он может слететь как у меня. Замена сетки бензонасоса на ваз инжекторе производится если старая загрязнена или порвана. Ее замена производится аналогично. Обычно она продается в комплекте с бензонасосом, при отсутствии придется купить, цена 25 р.

Собираем в обратном порядке. Шланг снова греем в кипятке, если место крепления старого электро бензонасоса не позволяет качественно закрепить деталь, то обрезаем его.

Проверьте целостность прокладки между фланцем и бензобаком, если будет порвана запах бензина в салоне обеспечен.

Характеристики:

  • Артикул OEM 21083-1139009-01;
  • Установка ВАЗ 2108 — 2115;
  • Давление — 580 кПа;
  • Производительность — 60 л/мин;
  • Напряжение — 13.5 B.

Расход на 100 км при скорости 120 около 8 литров. Весьма доволен.

Замена бензонасоса ваз 2107 инжектор видео:

Советы по безопасности

  • Топливные фильтры являются одними из важнейших и наиболее доступными частями транспортного средства, которые нужно часто заменять. Если вы не чувствуете уверенности в том, что сможете надлежащим образом очистить свой топливный фильтр, лучше купить новый, ведь стоимость их не очень высока.
  • При снятии фильтра с топливной линии наденьте защитные очки и перчатки, чтобы защитить себя от брызг бензина. Если бензин входит в контакт с глазами или слизистыми, промойте немедленно пораженные места и обратитесь за медицинской помощью.
  • Не затягивайте чрезмерно винты крышки насоса во время переустановки, иначе крышка может дать течь и повредит насос. Проверьте что бы все хомуты шлангов были достаточно затянуты, что бы избежать утечку горючего.

К сожалению, в этом разделе мы не смогли ничего найти по вашему запросу.

В магазине AvtoALL представлены запчасти для всей «Классики» — и для старушки «Копейки» ВАЗ-2101, и для тридцать лет стоявшей на производстве «Семерки» ВАЗ-2107. При этом мы предлагаем не просто запчасти, а только качественные детали, узлы и механизмы известного происхождения. А цены запчастей приятно удивят вас и позволят не тратить слишком много на ремонте любимого автомобиля.

AvtoALL: все запчасти для «Классики» по лучшим ценам!

Для очистки поступающего к двигателю бензина в конструкции ВАЗ 2107 предусмотрен фильтр. В процессе эксплуатации расходник постепенно забивается.

Это ведет к снижению пропускной способности фильтра, что вызывает нестабильность работы мотора. Для решения проблемы расходнику требуется своевременная замена, выполнить которую легко самостоятельно.

На ВАЗ 2107 инжектор стоит оригинальный фильтр топливный, артикул которого 21120-1117010. Его цена составляет от 200 до 300 рублей. В продаже имеются аналоги стороннего производства. Наилучшие из них представлены в таблице ниже.

Таблица — Аналоги топливного на инжекторном ВАЗ 2107

Бренд производителя Номер по каталогу Примерная цена, рубль
BIG Filter GB-302 210-240
Пекар 21121117010 230-270
BOSCH 0986450124 350-400
Fram G5915 290-350
Nipparts J1330502 250-260

На карбюраторном автомобиле ВАЗ 2107 используется фирменный топливный фильтр 21080-1117010. Его стоимость составляет от 50 до 120 рублей. Фильтры для инжектора и карбюратора не взаимозаменяемы. Связано это с разницей давлений в топливном контуре. У карбюраторного ВАЗ 2107 оно ниже, поэтому расходник изготавливается из тонкого прозрачного пластика.

Для карбюраторного автомобиля ВАЗ 2107 в продаже есть аналоги родного топливного фильтра. В таблице ниже представлены наилучшие бренды расходников, которые хорошо показывают себя в процессе эксплуатации на ВАЗ 2107.

Таблица — Альтернативы родного топливного фильтра на карбюраторный автомобиль ВАЗ 2107

Фирма производитель Артикульный номер Ориентировочная стоимость, рубль
Knecht-Mahle KL63OF 340-400
Mann-Filter WK422 240-270
Bosch 450904159 340-380
Filtron PS822 50-60
Fram G121 70-95

Как поменять фильтр топлива на ВАЗ 2107?

На необходимость замены топливного элемента указывают такие факторы, как ухудшение тяги силового агрегата и высокое потребление горючего. Сама по себе эта процедура несложная и не займет у вас не более двадцати минут, но позволит сэкономить время и деньги, избежав поездки на станцию технического обслуживания.

Инструкция по замене

Фильтры, рекомендуемые для замены в автомобиле ВАЗ 2107 с карбюратором или инжектором:

  • Alco FF-009;
  • DELLO 302010511251G;
  • Bosch 0450904058;
  • Filtron PS 842131261275;
  • Fiaam FT4874.

На авто в карбюратором

  1. Первым делом под фильтр установите какую-нибудь емкость, так как из него при снятии может вытечь некоторое количество горючего.
  2. Выкрутите винты, которые стягивают хомут, закрепляющий шланг насоса на топливоочистительном элементе.

Винт хомутика трубки насоса

Отсоедините шланг.
Внимание! Как только отсоедините шланг, немедленно направьте его в заранее подготовленную емкость, чтобы слить из него оставшееся горючее!
Открутите винт хомутика, крепящего шланг топливной магистрали к фильтрующему элементу. Винт хомутика топливной магистрали

Винт хомутика топливной магистрали

Отсоединив трубку, немедленно направив в емкость для слива горючего.
Снимите фильтр с силового агрегата с карбюратором.
Отверстия шланга закройте какой-нибудь заглушкой, в противном случае с него может вытечь топливо.
Установите новый фильтрующий элемент в порядке обратном снятию.
Проверьте, нет ли где течи.
Внимание! Устанавливайте новый фильтрующий элемент таким образом, чтобы стрелочки, имеющиеся на его корпусе, направлялись в сторону насоса!

На авто с инжектором

  1. Сбросьте давление в системе.
  2. Откройте крышку капота ВАЗ 2107 с инжектором.
  3. Отсоедините клемму аккумуляторной батареи.
  4. Открутить штуцер топливного патрубка, одновременно придерживайте старый фильтр с помощью ключа. Может пролиться немного горючего, поэтому заблаговременно постелите ветошь или лучше подставьте емкость.
  5. Отсоедините трубки, подсоединенные к фильтру.
  6. Раскрутите крепление топливоочистительного элемента.
  7. Снимите старый барьер.
  8. Установите новый так, чтобы стрелочка на корпусе была направлена на топливную рампу.

Направление стрелочек

Кольца уплотнения между трубками и барьером в случае плохого их состояния лучше заменить новыми.
Работы по сборке проходят в обратной последовательности.
Заведите мотор и удостоверьтесь, что нигде нет течи.

Видео «Замена топливного фильтра на ВАЗ 2101-ВАЗ 2107»

В этом видео показана замена очистителя горючего на ВАЗ 2107 (инжектор), на двигателе с карбюратором все проходит приблизительно так же.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Химия движения
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
