Zheka147 › Блог › Как проверить термостат, не снимая с машины

Выход из строя данного узла неизбежно приводит к ряду проблем — перегреву мотора или невозможности набора им нужной температуры.

Вот почему автолюбителю нужно знать, как проверить термостат, и какие неисправности данного устройства существуют.

Распространенные причины поломок; Способы решения проблем; Проверяем устройство без снятия и с демонтажем; Особенности проверки на автомобилях ВАЗ; Проверяем устройство при покупке; Подводим итоги.

Распространенные причины выхода из строя устройства

В процессе эксплуатации авто возможны следующие поломки термостата и причины их появления.

1. Повышенное время нагрева силового узла.

Мотор работает неустойчиво (к примеру, троит), что приводит к чрезмерным колебаниям клапана термостата и повреждению его седла. Из-за воздействия сильной вибрации происходит повреждение термочувствительного элемента.

Итог — попадание охлаждающей жидкости внутрь узла (выход воска наружу), что приводит к нарушению функций устройства, которое перестает открывать или закрывать клапан при достижении нужного уровня температур.

Причиной такой поломки может стать попадание ОЖ внутрь специального элемента, контролирующего уровень температуры антифриза в системе.

Итог — повышение общего объема наполнителя и преждевременное открытие клапана.

3. Открытие термостата происходит с задержкой.

Причина — появление течи специального наполнителя, позволяющего устройству реагировать на изменение температуры.

Изменение объема данного элемента в меньшую сторону потребует большего прогрева для открытия клапана.

Итог — срабатывание термостата с определенной задержкой по времени.

4. Двигатель регулярно перегревается.

К примеру, возможны ситуации, когда термостат пропускает ОЖ вовремя, но мотор все равно набирает высокую температуру.

Причина — пропускание жидкости не через главный радиатор, а ее сброс через обратку снова в мотор.

5. Клапан термостата открыт не до конца по причине механических повреждений.

Итог — поступление в радиатор малого объема жидкости для полноценного снижения температуры в системе.

6. Клапан закрыт не до конца.

Такое возможно, когда к рабочему элементу «пробралась» охлаждающая жидкость.

Из-за повышения объема рабочего элемента клапанная тарелка не может закрыться полностью.

7. Неправильная работа устройства.

К примеру, открытие и закрытие его раньше положенного времени. Такое возможно в случае сбоев в заводских настройках и чрезмерном перегреве системы охлаждения силового узла.

Замена датчика температуры охлаждающей жидкости

Датчик температуры охлаждающей жидкости является неремонтируемым, поэтому при обнаружении некорректной его работы он попросту заменяется.

Видео: Замена датчика температуры охлаждающей жидкости (ДТОЖ) ВАЗ 2115 (2113, 2114)

После приобретения нового датчика температуры желательно его сразу проверить указанными методами. Если все показания в норме, его устанавливают на место снятого. Перед вкручиванием его в посадочное место, резьбу обрабатывают герметиком.

После установки нового элемента к нему подсоединяется поводка, перепутать положение фишки невозможно, поскольку на ней есть специальные направляющие пазы. Далее охлаждающая жидкость в системе доводиться до нормы. Затем убедитесь, что не происходит ли протекания жидкости через датчик, а после уже производить запуск мотора.

Если замена датчика никакого результата не дала, двигатель продолжает, к примеру, перегреваться или не набирает должной температуры, ищут причину в остальных элементах системы. Возможно, что термостат не срабатывает и жидкость постоянно циркулирует либо по малому, либо по большому кругу.

Если Вы обратили внимание на то, что указатель температуры охлаждающей жидкости Ваз 2109 показывает некорректное значение, то существует необходимость его проверки. Датчик температуры охлаждающей жидкости предназначен для контроля температуры двигателя

Конечно, на работу системы охлаждения у автомобиля Ваз 2109 этот датчик никак не влияет. На работу системы охлаждения влияет термостат и датчик на радиаторе, который включает вентилятор охлаждения радиатора при температуре охлаждающей жидкости более 90 градусов. Датчик температуры охлаждающей жидкости предназанчен только для ИНДИКАЦИИ температуры двигателя на панели приборов Ваз 2109

Однако, это тоже важно, Вы как водитель должны знать температуру Вашего двигателя

Датчик температуры Ваз 2109

Датчик температуры охлаждающей жидкости Ваз 2109 представляет собой термосопротивление, то есть электрический элемент, который меняет свое сопротивление в зависимости от температуры. В руководстве по эксплуатации Ваз 2109 написано,что для проверки датчика температуры охлаждающей жидкости его необходимо снять, потом помещять в стакан с водой известной температуры и мерять его сопротивление. Как всегда разработчики пошли самым сложным путем: чтобы достать датчик из двигателя необходимо слить тосол до уровня датчика (а это сделать не очень то и просто,учитывая,что придется снимать какой-нибудь шланг для слива), идти куда-то греть воду проверять потом идти обратно к машине, вкручивать датчик на место и снова заливать тосол.

Можно сделать гораздо проще: взять три резистора — один 600 Ом, второй 160 Ом,третий 100 Ом. Эти резисторы и будут у нас имитировать датчик температуры. Открываем капот, снимаем фишку с датчика температуры и подносим её к аккумулятору. Резистор 600 Ом одним концом вставляем в массу аккумулятора, на другой конец насаживаем фишку датчика.

Проверяем датчик температуры Ваз 2109

Идем в салон и включаем зажигание — стрелка указателя температуры должна показать около 50 градусов.

Смотрим показания указателя температуры

Затем вместо резистора 600 Ом вставляем резистор 160 Ом — стрелка указателя температуры должна показывать 90 градусов.

Проверка датчика температуры Ваз 2109

Смотрим показания указателя температуры

На третьем резисторе номинала 100 Ом стрелка указателя температуры должна показывать больше 100 градусов. Если при подключении резисторов и их смене указатель температуры показывает приведенные выше значения (могут немного отличаться) — значит провод от датчика к указателю, и сам указатель исправны

Обратите внимание,если при езде на автомобиле более 10 минут, то есть на наверняка прогретом двигателе,но указатель не показывает температуру — значит у Вас действительно неисправен датчик температуры и его необходимо заменить, стоит он недорого, порядка 2-3 $ и продается в любом автомагазине. Если же Вы подключаете резисторы между массой и разъемом датчика, и при включенном зажигании стрелка мертво стоит на месте — то дело тут не в датчике

Необходимо проверить провод от датчика к указателю и сам указатель температуры.

Какие термостаты выбрать для ВАЗ (Lada) 2108/2109?

В прошлом месяце пользователи PartReview отдали предпочтение WEEN. 14% положительных голосов принадлежит этому производителю.

На втором месте оказались термостаты LUZAR – 8%.

Замыкает тройку фирма METAL-INCAR с результатом в 8% голосов.

В общем рейтинге термостатов, в котором учитываются мнения владельцев разных марок и моделей авто, эти бренды занимают такие позиции:

  1. WEEN получили 1 место, оценка PR – 89. Учитываются данные из 42 отзыва и 130 голосов.
  2. LUZAR заняли 8 место, с оценкой PR – 64. На основе из 42 отзывов и 214 голосов.
  3. METAL-INCAR – 2 место, а оценка PR составила 89. Учитываются данные из 35 отзывов и 109 голосов.

Ремонт Ваз 2108 2109 21099

Среда, Октябрь 08th, 2014

У автомобиля Ваз 2109 забор воздуха для приготовления горючей смеси производится из двух мест:1) Забор холодного воздуха из под капота автомобиля2) Забор нагретого воздуха из теплообменника над коллектором выхлопных газовЕстественно,что под капотом Ваз 2109 температура воздуха гораздо ниже, чем в теплообменнике коллектора выхлопных газов.

Две эти трубки соединяются в одну перед подводом к воздушному фильтру, а в месте соединения этих трубок стоит регулятор температуры. Задача регулятора температуры воздуха воздушного фильтра Ваз 2109 — подавать в карбюратор воздух определенной температуры не более 35 градусов. Регулятор температуры воздуха — обычная заслонка, которая закрывает доступ воздуху из под капота и забирает горячий воздух из коллектора при холодном двигателе.

Терморегулятор Ваз 2109

Внутри регулятора температуры установлен топливный элемент. Его задача — двигать заслонку внутри регулятора в зависимости от температуры воздуха в нем.

Топливный элемент своим штоком соединен с заслонкой внутри регулятора. Однако топливный элемент недолговечен и довольно часто выведен из работы. Вместо него вкручивается обычный болт, вкручивая и выкручивая который Вы приоткрываете и призакрываете заслонку.

Регулировка только вручную

Соответственно летом заслонка должна быть открыта для воздуха из-под капота, зимой -для воздуха из коллектора выхлопных газов двигателя. Естественно у Вас может возникнуть вопрос: а кто его знает работает мой терморегулятор или нет? Если Вы сняли свой терморегулятор а там вместо топливного элемента закручен болт, все понятно регулировка только вручную.

Теперь включаем холодный воздух на фене и дуем в трубу забора холодного воздуха. Топливный элемент должен приоткрыть или совсем закрыть подачу нагретого воздуха. Если заслонка не двигается, значит топливный элемент неисправен.2) Второй общедоступный способ — с помощью миски с водой. Визуально запомните позицию заслонки и опустите терморегулятор в горячую воду (температура градусов 40-50) на полминуты.

ПОДРОБНОСТИ: Тюнинг ВАЗ 2106 ⋆ АВТОМАСТЕРСКАЯ

Симптомами неисправного регулятора температуры являются: 1) Непрогретая машина глохнет на холостых оборотах 2) На прогретой машине холостые обороты двигателя выше нормы 3) Прогретая машина плохо заводится.

Установка

Помимо термостата необходимо приобрести новую трубу, по которой охлаждающая жидкость сможет возвращаться к помпе. Среди автомобилистов она называется «саксофоном». Найти ее можно по номеру: 2110-1303055-10. Также под рукой должны быть следующие инструменты и материалы:

  1. Хомуты 15-28 мм (лучше взять около 7 штук).
  2. Новая прокладка.
  3. Шланги на замену.
  4. Набор отверток.
  5. Специальный съемник для шлангов (нужен для авто старого образца).
  6. Ветошь.
  7. Антифриз.

Существует два варианта установки: штатный и альтернативный. В первом случае 6-дырочный термостат открывается для дополнительного охлаждения. Другими словами, он отслеживает температуру с выхода двигателя, а не температуру уже охлажденного антифриза. Альтернативный вариант обеспечивает проверку температуру более низкую, чем показатель мотора. Проходит установка по следующей схеме:

  1. Часть охлаждающей жидкости необходимо слить, для этого понадобиться вывернуть пробку из отверстия для слива;

Вместе с понижением температуры в связи с постепенным приходом зимы стало холодать и в машине. Больше времени стало уходить на прогрев двигателя, затем ждать повышения температуры охлаждающей жидкости градусов до 60 чтобы включить печку и согреться. В этой связи вспомнилась доработка системы охлаждения ВАЗ 2109, когда вместо штатного термостата устанавливается 6-дырочный термостат от ВАЗ 2110. Он доработан по сравнению со штатным и имеет следующие преимущества:

— термостат доработан для обеспечения более стабильной температуры охлаждающей жидкости; — меньше соединений на хомутах. Штатный термостат крепится к выпускному патрубку через резиновую соединительную трубку; — термостат сделан разборным для возможность замены термоэлемента отдельно от корпуса; — новый термостат короче штатного на 5 см — стало больше места.

Чтобы снять термостат и не проливать тосол, нужно вначале освободить патрубок на дроссельном узле и через него слить то, что выльется. Останется только соблюдать аккуратность и не пролить тосол при отсоединении обратного патрубка от радиатора печки.

Подключаем новый термостат с 6-ю отверстиями по следующей схеме:

Подключение 6-дырочного термостата по штатной схеме

Потребуется установка новой трубы, по которой тосол направляется обратно к помпе, так называемый «саксофон» (2110-1303055-10), она короче штатной от ВАЗ-2109. Впрочем, у автомобилей поновее такая труба стоит уже с завода. Также могут понадобиться шланги, хомуты, прокладка под новый термостат. Желательно примерить термостат и по месту определиться, потребуется ли замена шлангов.

Выше была приведена стандартная схема подключения 6-дырочного термостата. Однако рекомендуют такой термостат подключать по другой, модернизированной схеме.

Доработанная схема подключения термостата на ВАЗ 2109, ВАЗ 2108 «инжектор»

Доработанная схема подключения термостата на ВАЗ 2109, ВАЗ 2108 «карбюратор»

Подключение 6-дырочного термостата

Смысл такого подключения в том, что охлаждающая жидкость, отдавшая тепло в радиаторе печки направляется обратно к термочувствительному элементу термостата (а не сливается в приемную трубу к помпе), и немного остужает его, не давая открывать большой круг, пока температура тосола, поступающего от печки не поднимется. Получается, что теперь термостат учитывает также температуру охлаждающей жидкости от радиатора отопителя, что делает температурный режим двигателя более стабильным, и зимой в машине будет теплее. Для подключения понадобится специальный тройник.

При такой системе подключения 6-ти дырочного термостата отпадает необходимость установки так знакомых всем владельцам отечественных авто картонок перед радиатором. Летом же отличий в работе термостатов всех видов не отмечается.

Для сравнения и понимания нюансов работы, ниже приведены штатные системы охлаждения ВАЗ 2109, ВАЗ-2108.

Если термостат выйдет из строя, двигатель будет очень долго нагреваться до необходимой рабочей температуры, а во время движения температура мотора резко упадет. Особенно это чувствуется зимой по плохо греющей печке.

Зачем устанавливать термостат от Гранты на ВАЗ-2114?

Термостат Лада Гранта

Любые коррективы, которые вносятся в конструкцию и схему отопления салона переднеприводных ВАЗовских автомобилей призваны либо улучшить вентиляцию, либо улучшить отопление и поднять температуру в салоне в зимнее время. Практически с появления первой 2108, никаких изменений в систему охлаждения и её архитектуру не вносилось, а это значит, что прогрев салона оставался малоэффективным.

С появлением модернизированной системы охлаждения Лада Гранта ситуация изменилась в лучшую сторону и вот почему.

Система охлаждения ВАЗ-2114

Если внимательно посмотреть на схему циркуляции охлаждающей жидкости в автомобиле семейства Самара, то становится понятно, почему радиатор отопителя прогревается в последнюю очередь. На схеме видно, что холодный (малый) круг системы отопления не включает в себя радиатор отопителя, точнее радиатор печки подключён параллельно , что уж никак не способствует быстрому прогреву отопителя.

При этом ещё учесть способность термостатов неправильно реагировать на температуру, неплотности в воздуховодах, поэтому пока мотор не прогреется и не включится большой полный контур системы охлаждения о тепле в салоне можно не мечтать.

Система охлаждения лада Гранта

Нюансы при модернизации отопителя ВАЗ-2114

Подчеркнём — необходимость устанавливать термостат от Гранты на ВАЗ-2114 и другие автомобиля семейства Самара продиктована плохой работой штатной печки при том же наборе элементов системы охлаждения, исключая термостат.

Теоретически, производительность печки ВАЗ-2114, как и других Самар, зависит не только от температуры антифриза, но и от количества оборотов помпы, от степени её удалённости от двигателя по контуру, все это снижает эффективность её работы. В случае удачного тюнинга печки, нам удастся не прогревать антифриз в расширительном бачке, не греть его в основном радиаторе, а сразу получать максимум тепла в салоне.

Что необходимо для установки грантовского термостата?

Если мы убедились в том, что печка работает из рук вон плохо по причине неудачной конструкции, нам придётся купить некоторые дополнительные элементы системы охлаждения:

  1. Грантовский термостат с каталожным номером 21900-1306010-00. Он стоит порядка 700-800 рублей.
  2. Новую прокладку под корпус термостата.
  3. Две шпильки (или болта, но лучше все же шпильки) М8х85мм.

Термостат лада Гранта в комплекте: прокладка под корпус термостата, 2 шпильки М8х85 мм и тройник для обратки

Нижний патрубок радиатора

На все — про все должно уйти не более 2,5 тысячи рублей, но зато система отопления будет работать безукоризненно. Если все понятно и закуплено, приступаем к замене термостата.

Чем лучше термостат с «десятки»?

Конечно, речь идет не о тех моделях, которые ставились на первые выпуски «десяток». Термостат ВАЗ-2109 (карбюратор) очень похож на тот, который устанавливался в первые модели «десяток». Но сейчас речь о более современных моделях. Их основное преимущество в том, что сведено к минимуму количество хомутов. Зато крепление термостата к блоку двигателя выполнено не при помощи короткого патрубка. Корпус прикручивается к блоку ДВС с использованием двух шпилек. Датчик температуры вкручивается в термостат, следовательно, второе отверстие нужно глушить.

Кроме того, при установке термостата с «десятки» на «девятку» появляется возможность немного сэкономить, ведь можно менять только чувствительный элемент. Среди пассивных преимуществ – освобождение места под капотом. Корпус термостата становится сантиметров на пять короче, что дает возможность без особого труда добраться, например, до регулировочных гаек тросика сцепления.

Устанавливаем термостат от ВАЗ 2110

Вместе с понижением температуры в связи с постепенным приходом зимы стало холодать и в машине. Больше времени стало уходить на прогрев двигателя, затем ждать повышения температуры охлаждающей жидкости градусов до 60 чтобы включить печку и согреться. В этой связи вспомнилась доработка системы охлаждения ВАЗ 2109, когда вместо штатного термостата устанавливается 6-дырочный термостат от ВАЗ 2110. Он доработан по сравнению со штатным и имеет следующие преимущества:

— термостат доработан для обеспечения более стабильной температуры охлаждающей жидкости; — меньше соединений на хомутах. Штатный термостат крепится к выпускному патрубку через резиновую соединительную трубку; — термостат сделан разборным для возможность замены термоэлемента отдельно от корпуса; — новый термостат короче штатного на 5 см — стало больше места.


Виды термостатов слева направо: старого образца, 5-ти дырочный, 6-ти дырочный

Чтобы снять термостат и не проливать тосол, нужно вначале освободить патрубок на дроссельном узле и через него слить то, что выльется. Останется только соблюдать аккуратность и не пролить тосол при отсоединении обратного патрубка от радиатора печки.

Подключаем новый термостат с 6-ю отверстиями по следующей схеме:


Подключение 6-дырочного термостата по штатной схеме

Потребуется установка новой трубы, по которой тосол направляется обратно к помпе, так называемый «саксофон» (2110-1303055-10), она короче штатной от ВАЗ-2109. Впрочем, у автомобилей поновее такая труба стоит уже с завода. Также могут понадобиться шланги, хомуты, прокладка под новый термостат. Желательно примерить термостат и по месту определиться, потребуется ли замена шлангов.

Выше была приведена стандартная схема подключения 6-дырочного термостата. Однако рекомендуют такой термостат подключать по другой, модернизированной схеме.


Доработанная схема подключения термостата на ВАЗ 2109, ВАЗ 2108 «инжектор»


Доработанная схема подключения термостата на ВАЗ 2109, ВАЗ 2108 «карбюратор»


Подключение 6-дырочного термостата

Смысл такого подключения в том, что охлаждающая жидкость, отдавшая тепло в радиаторе печки направляется обратно к термочувствительному элементу термостата (а не сливается в приемную трубу к помпе), и немного остужает его, не давая открывать большой круг, пока температура тосола, поступающего от печки не поднимется. Получается, что теперь термостат учитывает также температуру охлаждающей жидкости от радиатора отопителя, что делает температурный режим двигателя более стабильным, и зимой в машине будет теплее. Для подключения понадобится специальный тройник.

При такой системе подключения 6-ти дырочного термостата отпадает необходимость установки так знакомых всем владельцам отечественных авто картонок перед радиатором. Летом же отличий в работе термостатов всех видов не отмечается.

Для сравнения и понимания нюансов работы, ниже приведены штатные системы охлаждения ВАЗ 2109, ВАЗ-2108.

Установка нового термостата

Перед тем как поставить работающее устройство, надо очистить от грязи и ржавчины место его расположения. На обезжиренную поверхность накладывают тонким равномерным слоем любой нейтральный герметик. Следует подождать по крайней мере 10 минут для того, чтобы он слегка подсох. После этого устанавливается новый узел.

Под конец остается только залить в систему необходимое количество охлаждающей жидкости, следя за тем, чтобы не образовывались воздушные пробки.

Чтобы убедиться, что все функционирует в штатном режиме, требуется завести силовую установку и осмотреть все соединения на предмет протечек. При обнаружении последние ликвидируются путем затягивания крепежных хомутов.

В подавляющем большинстве случаев после замены старого термостата все неприятные симптомы пропадают на долгое время.

Источники

  • https://el-guide.ru/poleznye-sovety/termostat-vaz-2108-karbyurator-kakoj-luchshe.html
  • https://ovaze.ru/224-termostat-proverka-i-zamena.html
  • https://provaz2114.ru/vaz-2109/termostat-vaz-2109-ustrojstvo-diagnostika-remont.html
  • https://moto-sol.ru/obsluzhivanie/kak-pomenjat-termostat-na-vaz-2109.html
  • https://prometey96.ru/remont/termostat-na-2109.html
  • https://AvtoSotka.ru/to/termostat-vaz-21099-inzhektor.html
  • https://ladaautos.ru/vaz-2109/samostoyatelnaya-zamena-termostata-vaz-2109.html
  • https://ladafakt.ru/zamena-termostata-vaz-2109-karbyurator.html
  • https://osensorax.ru/klimat/termostat-vaz-2109
  • https://mashinaa.ru/avtovaz/vaz-2109/1269-termostat-na-vaz-2109-remont-zamena-i-vybor.html
  • http://avtozam.ru/vaz/zamena-termostata-lada-2109-vaz-2109.html
  • https://provaz2109.ru/elektrika-i-datchiki/zamena-termostata-na-vaz-2109.html
  • https://avtonomnaya-gazifikaciya.ru/granta/termostat-vaz-2109-inzhektor.html

Проверка и замена

При выходе из строя термостата его замену следует проводить незамедлительно. Говорить о том, что устройство вышло из строя лишь на основе первичной проверки нельзя.

При перегреве двигателя во время работы или недостаточно быстром прогреве до рабочих температур, выполняется проверка состояния узла. На основе полученных результатов проводится замена или ремонт.

Самый эффективный способ проверки термостата — это его демонтаж. Процедура выполняется следующим образом:

  1. Открутите крепежные болты защиты картера, после чего защиту нужно снять и на время убрать в сторонку.
  2. Снимите пробку с расширительного бачка, где размещается охлаждающая жидкость.
  3. Под сливное отверстие подставьте чистую емкость (если планируете эту же охлаждающую жидкость заливать потом обратно в систему), открутите пробку слива с блока цилиндров и удалите из блока цилиндров всю охлаждающую жидкость.
  4. Подставьте емкость под сливное отверстие радиатора охлаждения, открутите пробку и слейте тосол, либо антифриз.
  5. Ослабьте крепление хомутов, удерживающих шланги.
  6. Отключите три шланга, которые подсоединены к корпусу вашего термостата.
  7. Ослабьте натяжение хомутов, и снимите термостат вместе с шлангом. Короткий шланг отсоединяется от термостата.
  8. Демонтированное устройство поместите в емкость с водой, которую нужно предварительно нагреть до 78-80 градусов по Цельсию.
  9. Начните нагревать воду, осуществляя периодическое помешивание жидкости. Воду нужно нагреть примерно до 87 градусов по Цельсию.
  10. Если термостат исправен, при достижении температуры 87 градусов с погрешностью плюс-минус 2 градуса, основной клапан должен открыться. Если этого не произошло, устройство вышло из строя и требует замены.

Процесс заменыДля замены термостата достаточно снять старый в соответствии с указанной инструкцией по демонтажу, и в обратной последовательности собрать узел с уже исправным устройством.

Что выбрать?

Многие владельцы ВАЗ 2109 с карбюратором сетуют на то, что заводской термостат обладает недостаточной эффективностью. Из-за этого, особенно зимой, приходится страдать от медленного прогрева, когда тяжело добиться даже 60 градусов.

Для решения данной проблемы рекомендуется на зиму и на весь период эксплуатации девятки поставить термостат от инжекторного ВАЗ 2110 с 8 клапанами. Это усовершенствованный элемент, имеющий очевидные преимущества по сравнению с родным термостатом для карбюраторного ВАЗ 2109.

  1. Устанавливать инжекторный термостат от десятки следует с учетом того, что речь идет не о первых версиях ВАЗ 2110, а более поздних, модернизированных.

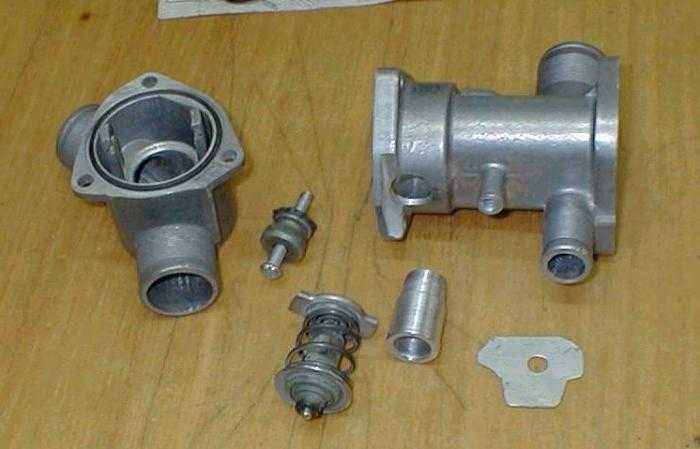

  2. На 8 клапанных двигателях десятки термостаты стали разборными, в отличие от 16 клапанных ВАЗ 2110 и тех устройств, которые базово устанавливали с завода на ВАЗ 2109. Это позволяет при поломках агрегата выполнять его разборку и частичный ремонт без полной замены устройства.
  3. Для ремонта нового термостата, позаимствованного у ВАЗ 2110 с инжектором и 8 клапанами, зачастую достаточно разобрать устройство и заменить там термоэлемент.
  4. Новый агрегат оказался короче на 50 миллиметров, что позволяет увеличить свободное пространства.
  5. Новый элемент лишился множества хомутов, которые актуальны для термостатов от ВАЗ 2109.
  6. Компонент пережил довольно серьезную доработку, что позволяет обеспечивать эффективное поддержание стабильной температуры внутри системы охлаждения мотора.

При замене термостата на ВАЗ 21099 убедитесь, что вы выбрали именно устройство от 8 клапанной «десятки». Автомобили с 16 клапанными моторами используют иные устройства, у которых система циркуляции работает не так. Потому элементы окажутся попросту несовместимыми.

Подключение

Для подключения к ВАЗ 2109 нового элемента от 8 клапанного ВАЗ 2110, вам потребуется выполнить следующие действия:

  • Удалить со своего посадочного места старый элемент согласно инструкции, приведенной выше;
  • Обязательно отключите обратный патрубок радиатора печки, и не разлейте при этом жидкость охлаждения;
  • Для установки нового устройства потребуется подключение по стандартной схеме, но с добавлением новой трубки. Это так называемый саксофон, по которому охлаждающая жидкость сможет направляться обратно к насосу;
  • Основной нюансы применения термостата на девятке от десятки заключается в том, что при запуске холодного мотора теперь жидкость охлаждения будет циркулировать по малому контуру. Сначала нагреется радиатор печки, салон прогреется максимально быстро;
  • При достижении нужно температуры, новый агрегат откроется, и жидкость из системы охлаждения начнет двигаться уже по большому контуру через основной радиатор.

Как заменить терморегулятор, он же термостат воздушного фильтра на ВАЗ 2108-ВАЗ 21099?

Добро пожаловать!Вы сегодня узнаете из этой статьи, как нужно правильно делать замену терморегулятора корпуса воздушного фильтра, на автомобилях семейства «Самара».

Принцип работы автомобильного терморегулятора:• Он предназначен для регулировки подаваемого воздуха в двигатель автомобиля. За счет этой вещи автомобиль у вас будет быстрее нагреваться в условиях летнего вечера, то есть при температуре чуть ниже « 25°C» терморегулятор перекрывает заслонкой которая в нем находится, патрубок подачи холодного воздуха и в связи с эти машина быстрее греется.

• А при температуре окружающей среды чуть выше « 35°C» все та же заслонка которая находится в терморегуляторе, перекрывает патрубок подвода теплого воздуха и в связи с этим в двигатель начинает поступать исключительно холодный воздух.

Когда нужно менять терморегулятор?Он подлежит замене при:

  • Его деформации.
  • А так же при неправильной работе заслонки которая находится во внутренней части терморегулятора. (О том как проверить заслонку на работоспособность, вы найдете чуть ниже в этой же статье в рубрике: «Проверка терморегулятора на работоспособность »)
  • Еще при неисправном терморегуляторе двигатель у автомобиля может начать очень быстро нагреваться до высоких температур.
  • А так же двигатель может вообще практически перестать нагреваться, то есть он все же будет нагреваться, но делать это он будет очень медленно.

Примечание!Кончик забора воздуха отсоединяйте последствием его прокрутки влево и вправо!

2) После чего взявшись за гаечный ключ, с его помощью отверните болт который крепит корпус терморегулятора к корпусу воздухофильтра.

3) Когда болт будет откручен, снимите терморегулятор отсоединив от него при этом шланг горячего воздуха.

Примечание!Шланг крепится хомутом, поэтому перед отсоединением шланга отверните при помощи отвертки, винт крепления этого хомута!

1) Сперва новый терморегулятор установите на свое место, и вследствие чего закрутите болт который его крепит.

2) Далее подсоедините к нему кончик забора воздуха.

3) И в завершение к новому терморегулятору подсоедините шланг забора теплого воздуха. После подсоединения закрутите винт хомута который этот шланг крепит.

Причины поставить термостат от «десятки»

6-дырочный агрегат доработан, если сравнивать с устройством, установленным в «девятке», преимущества перед 5-дырочным вариантом от 2109 у него следующие:

  • Устройство от «десятки» короче штатного варианта «девятки» на 5 см, поэтому места под капотом будет больше.
  • Более современный 6-дырочный термостат работает более стабильно, как результат, температурный режим остается неизменным.
  • При поломке не придется менять все устройство, так как оно разборное, и при необходимости можно поменять только термоэлемент.
  • При обслуживании не придется мучиться с большим количеством хомутов, так как 6-дырочный вариант крепится при помощи резиновой трубки.
  • Следует учесть, что до 2003 года ВАЗ 2110 тоже комплектовались устройством с пятью дырками, поэтому нужно покупать вариант от поздних выпусков.

Как заменить термостат на машине ВАЗ-2109 с 8 или 16 клапанным двигателем?

Данная операция не должна вызвать сложности, и с ней должен справить любой авто владелец не зависимо от его опыты в сфере ремонта авто. Какие действия надо выполнить – описано в данной статье. Термостат представляет механический узел, его работа основана на физических правилах. Внутри него находиться воск, который чувствителен к перепадам темперы. При нагреве охлаждающей жидкости воск плавится и открывается заслонка, пропускающая ОЖ в систему, где она охлаждается.

Устройство термостата Ваз 2109: 1 – входной патрубок от радиатора, 2 – резиновая вставка, 3 – твердый термочувствительный наполнитель, 4 – пружина перепускного клапана, 5 – входной патрубок от двигателя, 6 – перепускной клапан, 7 – выходной патрубок к насосу, 8 – пружина основного клапана, 9 – основной клапан, 10 – патрубок от расширительного бачка, 11 – поршень.

От ВАЗ-2109 до современной модели Гранты, термостаты выполняют свою функцию придерживаясь одного принципа, и они взаимозаменяемы между собой. Новый узел имеет меньший размер, чем старые моделях ВАЗ, данный факт не помешает установить деталь со старой модели ВАЗ.

Чтобы печка лучше грела, для этой цели ставят термостат, от новой модели ВАЗ.

Плюсы замены термостата

Если мы поинтересуемся отзывами владельцев «девятки», которые заменили заводской отопительный прибор, то увидим положительные отклики. Самый существенный плюс – значительное потепление в салоне машины, что способствует комфортному вождению. Автовладельцы также отмечают отсутствие температурных скачков, воздух прогревается более равномерно и плавно. Несомненным преимуществом является еще и то, что термостат Гранты не склонен к перегреву. Обуславливается это специальным датчиком, который в критический момент запускает вентилятор.

https://www.youtube.com/watch?v=XMON1dWYWMU

Можно ли установить термостат 2110 на “девятку”?

Отчасти на этот вопрос был дан ответ в прошлом пункте. Да, можно термостат ВАЗ-2110 на 2109 установить, причем совершенно не имеет значения, “девятка” карбюраторная или инжекторная. По сути, начиная с “восьмерок”, двигатели используются одинаковые. Что уж говорить, даже на современных “Грантах” устанавливают двигатель, который используется на “восьмерках” и “девятках” с 80-х годов. Прогресс, ничего не скажешь. Конечно, вместо карбюратора теперь более современная инжекторная система впрыска, которая по европейским меркам устарела лет 5-10 назад. И практически все узлы являются взаимозаменяемыми. Существуют мелкие отличия, доработки, но это полную картину не меняет.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Химия движения
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
