Как установить электростеклоподъемники на ваз 2109 самому?

Детальная смена стеклоподъёмников

  • Со стороны салона нужно снять ручку и извлечь «мыльницу», располагаемую под самой ручкой открытия двери.
  • Аккуратно выкручиваются крепёжные болты, демонтируется . Не допускается повреждение пластмассовых защёлок.

Как правило, ручные стеклоподъёмники крепятся 7-ю гайками и парой болтов, которые фиксируют устройство к стеклу. В таком случае требуется снять все болты и достать устройство из двери. Так как в процессе смены есть риск разбития стекла, рекомендуется его закрепить тросиком.

Извлекается болт направляющей старого стеклоподъёмника, а также болты кронштейна поднятия стекла сквозь дверное отверстие

Это же касается и нижнего крепёжного болта салазки СП.
После отвинчивания всех необходимых креплений, можно смело доставать механическое устройство.
Теперь нужно уделить внимание подготовке нового стеклоподъёмника, а также инсталляции правильных кронштейнов.
К двери пока что прокладывается временная проводка от аккумулятора. Она может потребоваться для регулирования ЭСП, дабы предотвратить заедание, закусывание стекла при подъёме и при фиксации устройства к стеклу.

Стекло поднимают и отслеживают ровность работы, не допускаются даже самые малые перекосы и заедания. Если это сделать не получается, скорее всего, требуется ослабить крепление СП непосредственно к двери. Крепёж поворачивают влево или вправо, затягивают повторно гайки и проверяют работу установленного стеклоподъёмника.

Определение места расположения кнопок управления

Для таких действий потребуется линейка, карандаш, напильник и ручная дрель:

Сначала просверливают отверстие в обшивке. В этом деле нельзя спешить, лучше сделать меньше дырку, подточить её и примерить кнопку. Если она не входит, нужно подточить ещё раз.

  • Демонтируется пластик передней стойки и отгибается обшивка салона.
  • Несколько метров провода двужильного проводят сквозь эту стойку непосредственно в дверь. Также требуется по такому принципу провести одножильный провод.
  • Так как провода спустя время гниют и переламываются, нужно вмонтировать кожухи между дверью и стойкой. Как правило, при отключенном зажигании на «девятке» работает только прикуриватель и габаритные огни.
  • Когда проводка полностью протянута, пришло время её подключения. Для того требуется иметь в наличии соответствующую схему.
  • По окончанию работ нужно проверить работоспособность всего механизма. Надевают клемму на АКБ, нажимают на кнопку, оценивают эффективность работы нового ЭСП и загорание подсветки на кнопке.

Все получившиеся соединения обматываются изолентой, при этом сами провода прячутся в нишу салона. Это необходимо сделать, дабы предупредить их пережатие рейкой ЭСП. В дверную обшивку ВАЗ 2109 можно установить кнопку, выполнить подключение колодки и вмонтировать обшивку на место. Все снятые элементы устанавливаются в противоположном снятию порядке и повторно проверяют работоспособность электростеклоподъёмников. Конечно, ЭСП – это важная часть машины, но не обязательно для их установки обращаться к профессионалам, так как видео и фото в интернете раскрывают все тонкости монтажа механизма своими руками. Для лучшего восприятия процесса замены предусматривается детальная инструкция с описанием каждого этапа

Для получения желаемого результата важно приобрести качественный механизм, цена которого может отличаться в зависимости от производителя

Как подключить стеклоподъемники на ВАЗ 21099, должен знать каждый автовладелец этого автомобиля. Первоначально потребуется демонтировать старый механизм. Что касается выбора электростеклоподъемника, то автомеханики рекомендуют покупать устройство марки «Berkut».

Процесс замены штатных стеклоподъёмников ВАЗ 2109 на электрические

Прежде чем приступать к работе, следует запастись всем необходимым.

Инструменты и расходные материалы

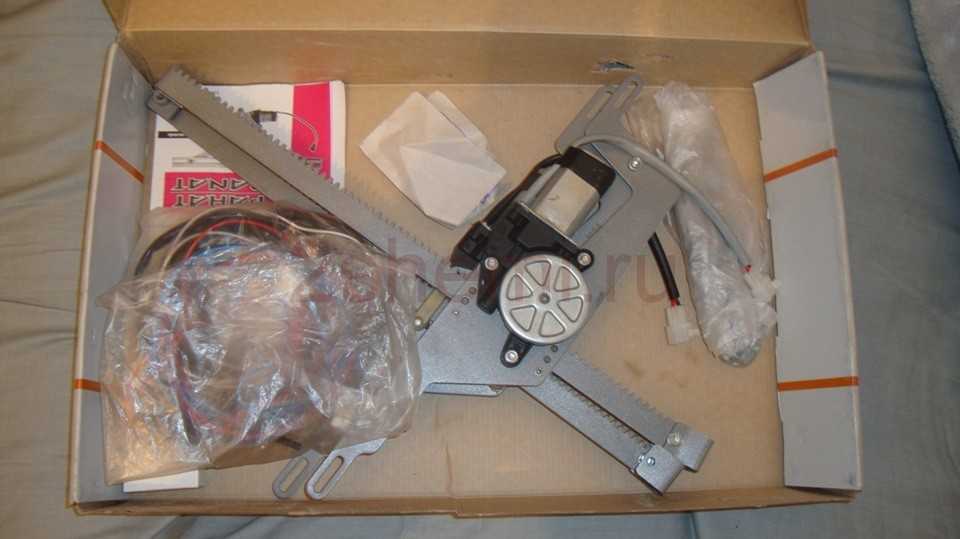

  1. Комплект рычажных ЭСП «Гранат».
  2. Комплект торцовых головок.
  3. Набор рожковых ключей.
  4. Отвёртка плоская.
  5. Отвёртка с крестообразным жалом.
  6. Смазка ШРУС 4.

Последовательность операций при установке ЭСП «Гранат»

  • открывается капот автомобиля, с аккумулятора снимаются обе клеммы;
  • с помощью плоской отвёртки снимается пластиковая обшивка передней двери;

  • стекло двери фиксируется в крайнем верхнем положении с помощью скотча;
  • с помощью торцовой головки на 10 откручиваются болты, которыми стекло прикручено к стеклоподъёмнику;

  • теперь необходимо снять направляющие стеклоподъёмника. Вначале откручивается нижняя гайка;

  • затем снимается пара гаек, удерживающих середину направляющей;

  • после этого откручивается верхняя гайка направляющей;

  • далее с помощью торцовой головки на 8 откручиваются 3 гайки около ручки стеклоподъёмника;

  • теперь ручка и направляющая стеклоподъёмного механизма полностью свободны. Он аккуратно извлекается из двери через большое отверстие;

  • следующий этап — установка ЭСП. Механизм ЭСП «Гранат» помещается в дверь (причём механизм должен быть полностью собран, в противном случае он просто не влезет в дверное отверстие);

  • установленный стеклоподъёмный механизм закрепляется в двери с помощью двух коротких шпилек, входящих в комплект ЭСП. Шпильки вкручиваются туда, где раньше находилось 2 болта направляющей;

  • теперь необходимо добиться того, чтобы отверстия для стекла на механизме ЭСП совпали с отверстиями на дверном стекле. Чтобы их совместить, на моторчик ЭСП необходимо подать напряжение с аккумулятора;

  • как только механизм поднимется до уровня стекла и крепёжные отверстия совпадут, зажимы стекла прикручиваются к механизму стеклоподъёмника с помощью двух болтов на 10 из комплекта ЭСП;

  • все трущиеся поверхности в механизме ЭСП смазываются составом ШРУС-4;

  • следующий шаг: прокладка проводки и установка кнопок стеклоподъёмников. На приборной панели ВАЗ 2109 ниша для кнопок находится слева от прикуривателя. Именно туда и устанавливаются кнопки активации стеклоподъёмников (никаких дополнительных отверстий в приборной панели делать не придётся);

  • проводка от мотора ЭСП выводится через технологические отверстия в двери, затем помещается в переднюю стойку (на которой тоже есть масса отверстий), заводится под приборную панель;
  • электроэнергию моторы ЭСП будут получать от штатного прикуривателя. Подключение моторов производится по схеме, представленной ниже;

  • после полной сборки схемы клеммы аккумулятора возвращаются на место и проверяется работа кнопок ЭСП, а также подсветки этих кнопок. Если подсветка не включается, необходимо поменять местами провода в гнёздах, обозначенных на схеме номерами 6 и 3;
  • далее проверяется работа моторов ЭСП. Стекло должно двигаться плавно. Рывки недопустимы. При проверке движения стекла необходимо следить за тем, чтобы оно не вышло из направляющей;
  • если стекло выдвигается рывками или при его движении слышен характерный скрип, то резиновый уплотнитель, из которого оно выдвигается, смазывается силиконовой смазкой;
  • после этого обшивка дверей возвращается на штатное место;

Установка электростеклоподъемников на ВАЗ

Выполняется процедура в такой последовательности:

  1. временно удаляем уплотнитель стекла, расположенный с внутренней стороны двери;
  2. извлекаем стекло, после чего демонтируем механизм крепления стеклоподъемника;
  3. монтируем устройства, которые будут работать от электрического привода;
  4. подсоединяем минусовую клемму к аккумуляторной батарее и проверяем работу нового стеклоподъемника;
  5. монтируем на место стекло и осуществляем обшивку двери.

В отличие от обычных механических устройств, электрические стеклоподъемники оснащаются не традиционными зубчатыми редукторами, а специальным барабаном. В его отверстие, расположенное в центре, вставляется вал электродвигателя постоянного тока. При этом мотор представляет собой лишь компонент моторедуктора, от которого, как мы уже выяснили ранее, зависит скорость и качество подъема и опускания стекол.

Монтаж подъемного устройства осуществляется достаточно просто. Начинается он с отключения аккумуляторной батареи. После этого фигурной отверткой откручиваются 3 самореза, отстегиваются защелки дверной обивки и демонтируется дверной карман. С помощью тонкой отвертки поддевается ручка (фиксатор) стеклоподъемника — острие инструмента для этого вставляют в углубление между фиксатором и розеткой.

Саму ручку извлекают. На следующем этапе демонтируется ручка открывания двери автомобиля. Для этого необходимо отверткой поддеть накладку ручки и извлечь ее. Теперь отверткой отворачиваются 2 винта крепления, которые были скрыты накладкой. После этого ручка снимается без особого труда. С помощью отвертки убирается также кнопка стеклоподъемника, которая служит для блокировки двери.

Сняв 6 пистонов, убирают также облицовку, закрывающую механизм регулировки автомобильного зеркала. В результате остается легко демонтировать дверную обивку. Вооружившись гаечным ключом на 10, откручивают 2 болта, которые удерживают обоймы автостекла. Далее последовательно отворачиваются 2 гайки крепления механизма подъемника, гайки верхнего и нижнего креплений, 3 гайки, обеспечивающие фиксацию подъемного механизма.

По завершении описанного этапа наступает очередь вывести нижнюю направляющую шпильку подъемного приспособления из дверной панели. Для облегчения и упрощения подобной операции верхнюю шпильку направляющей необходимо отогнуть с помощью отвертки. Теперь весь подъемный механизм можно спокойно извлечь через образовавшийся проем в дверном каркасе.

Сегодня электростеклоподъёмники стали незаменимым элементом, в принципе, как и любой домашний электроприбор. Новые версии авто ВАЗ 2109, конечно, имеют ЭСП, установленные в заводских условиях, но трудно сказать, что они работают с необходимой эффективностью. В морозные месяцы резинка уплотнителя примерзает к двери, поэтому опустить стекло практически невозможно. Имея под рукой подходящее руководство для ВАЗ 2109, замена стеклоподъёмника будет выполняться легко и просто. Таким образом, есть возможность избавиться от всех ошибок данного производителя. На ваз 2109 замена стеклоподъемника может быть выполнена своими силами.

Для начала потребуется посетить специализированный магазин, где продаются качественные . Рекомендуется сразу приобрести реечную конструкцию для ЭСП, по сравнению с тросиковой конструкцией она отличается повышенной надёжностью. В покупаемый комплект также должны входить:

  • кнопки для управления;
  • специальные кронштейны, предназначенные для инсталляции СП;
  • заглушки для отверстий ручек обычного стеклоподъёмника;
  • различные шайбы и гайки.

Инсталляция выполняется по схеме:

  • устройство вначале монтируется на одной двери, затем на другой;
  • прокладывается проводка;
  • проверяется эффективность работы;
  • проводится сборка.

Основные неисправности стеклоподъемников и их ремонт

Если в общем рассмотреть устройство подъема боковых стекол, то в тросовом типе с механическим приводом очень мало составляющих, которые могут выйти из строя. Первым из таких является сам трос. Со временем он вытягивается, от воздействия коррозии могут порваться его нити, что будет приводить к подклиниванию, или же он может вовсе порваться. Из-за чрезмерно прилагаемых усилий из строя может выйти и сам редуктор.

Но в целом, такой механизм является достаточно надежным, ломается редко и для его обслуживания достаточно всего раз в год промазывать все его элементы.

Видео: Замена электрического стеклоподъемника ВАЗ 2110, 2111, 2112 и Приора

А вот проблемы с электростеклоподъемниками возникают чаще. При этом сами исполнительные механизмы у них очень надежны и ломаются нечасто. Значительно чаще неисправности возникают из-за повреждений направляющих.

Что касается электрической части, то именно она чаще всего становиться причиной неработающих подъемников.

Самыми распространенными проблемами являются:

  • Перегорание предохранителя или главного блока управления стеклоподъемниками;
  • Обрыв или повреждение проводки;
  • Окисление контактов на клавишах управления;
  • Неисправность электродвигателя;

Именно в такой последовательности и проверяется цепь на выявление неисправности. То есть, если вообще не работают электростеклоподъемники, то причина обычно кроется в отсутствии питания, поэтому и проблему нужно искать в предохранителе или блоке управления.

Если же не функционирует какой-то конкретный подъемник, то вначале проверяется цепь до клавиш управления, затем сами клавиши, после – проводка к двигателю и сам электромотор.

Добро пожаловать! Сегодня вы узнаете как правильно нужно менять стеклоподъемник, на автомобилях «ВАЗ» семейства «Самара».

Где находится стеклоподъемник? Он находится во внутренне части двери, под обшивкой. В связи с этим, его можно отчетливо увидеть только лишь при снятой обшивки с двери автомобиля. Ниже приведено фото на котором стрелками указано месторасположение стеклоподъемника:

Когда нужно менять стеклоподъемник? Обычно при его выходе из строя, может перестать подниматься и опускаться стекло, посредством прокрутки ручки стеклоподъемника!

Как заменить стеклоподъёмник двери на ВАЗ 2113-ВАЗ 2115?

Примечание! Стеклоподъёмник что на задней, что на передней двери заменяется практически идентично, правда там есть небольшие нюансы но на это можно даже и внимания не обращать и поэтому если вы научитесь спереди стеклоподъёмник заменять, то и на задней двери вы его так же сможете заменить и наоборот, но вот только есть одно Но! Стеклоподъёмник можно заменить как при снятом стекле с двери, так и на установленном стекле (Как вы будете делать решать вам, если стекло снимать не захотите, то в таком случае его просто отвёрткой можно будет зафиксировать, но если вдруг дверь сильно шелохнётся, то стекло может упасть и разбиться, на снятом же стекле такого у вас уже не произойдёт), если вы хотите всё таки его снять, то в таком случае прочтите статью под названием: «Замена стекла на ВАЗ», если же стекло снимать не хотите и уверены в том что он не упадёт, тогда приступайте к прочтению статьи мы в ней как раз описали процесс замены стеклоподъёмника при установленном стекле на двери автомобиля!

Снятие: 1) Начнём с передних дверей, но даже если вы заменяете стеклоподъёмники только лишь на задних дверях (А это пункт 2) то всё равно изучите пункт 1, потому что они между собой взаимосвязаны и из этих всех пунктов вы поймёте больше, чем прочитаете только лишь один из них, в общём перед заменой не важно на какой двери но нужно будет снять с неё обшивку, потому что механизм находиться внутри двери и не сняв обшивки вы до него просто не доберётесь (О том как снять обшивку, читайте в статье: «Замена передней двери на автомобиле» пункты 1-8), после того как обшивка снята, разъедините между собой колодку проводов и разъём которые на стеклоподъёмник идут (см. фото 1), после чего выверните все гайки (Их всего три) которые крепят сам механизм к двери (см. фото 2) и после этого выверните два болта крепления ползунка стеклоподъёмника к самой обойме стекла (см

фото 3), когда болты будут откручены, поднимите стекло в самый верх если вы его не сняли и зафиксируйте его в таком положение (Можно при помощи отвёртки зафиксировать см. фото 4, или же помощника попросить подержать в верхнем положении стекло можно).

фото 2) и после этого выверните два болта крепления ползунка стеклоподъёмника к самой обойме стекла (см. фото 3), когда болты будут откручены, поднимите стекло в самый верх если вы его не сняли и зафиксируйте его в таком положение (Можно при помощи отвёртки зафиксировать см. фото 4, или же помощника попросить подержать в верхнем положении стекло можно).

Примечание! Чтобы механизм стеклоподъёмника можно было вынуть из двери и тем самым полностью снять, выверните ко всему этому два винта которые ручку открывания двери к автомобилю крепят (см. фото 1), после отворачивания винтов, снимите ручку протолкнув её для этого во внутреннюю часть двери и через вырез в двери её тем самым выведите (см. фото 2), затем с помощью тонких плоскогубец или же пассатижей или просто рукой можно, отсоедините резиновый держатель который тягу на ручки удерживает (см. фото 3) и после этого тягу от ручку отсоедините и вы сможете полностью снять её таким образом с автомобиля (см. фото 4) и поэтому когда ручка будет снята, выньте сам механизм стеклоподъёмника через тот же самый вырез в двери автомобиля!

2) Что касается задней двери и стеклоподъёмника, для того чтобы его снять, берите в руки гаечный ключ и с его помощью выверните три гайки которые сам механизм к двери крепят (см. фото 1), как только гайки будут откручены, два болта выкручивайте которые к обойме стеклоподъёмника ползунок со стеклом крепят (см. фото 2), после этого таким же образом зафиксируйте стекло как и в первом пункте описано (см. фото 3) и в завершение, когда стекло находиться уже в неподвижном состоянии, выверните три гайки крепления механизма к двери (см. фото 4) и так же ухватившись за него рукой, выньте из двери и тем самым полностью снимите.

Установка: Устанавливается всё на свои места в обратной последовательности или если сказать по проще, то в обратном порядке снятию всё на свои места ставиться.

Дополнительный видео-ролик: Интересный ролик по ремонту стеклоподъёмника передней двери, вы можете увидеть в ролике который закреплён на нашем сайте чуть ниже:

Не знаете, как заменить стеклоподъемник ВАЗ 2114? В нашей статье рассказано, какие существуют виды данных устройств, основные причины поломок и многое другое. Рекомендации подойдут для осуществления починки на практически любом автомобиле, относящемся к семейству «Лада Самара», если на нем не работают стеклоподъемники.

Выбор стеклоподъемников

Электрические СП для «девятки»

На сегодняшний день в продаже можно встретить множество различных СП от разных производителей, однако все они, так или иначе, относятся к одному из трех типов:

  • тросовые;
  • реечные;
  • шарнирно-рычажные.

Но если смотреть в общем, то уровень нагрузки в этих трех вариантов одинаковый. Однако тросовые конструкции, как показывает практика, являются одними из наиболее бюджетных и пригодных к ремонту. Что касается ремонта, то его необходимость по факту проявляется не так часто — в случае сильного растяжения или обрыва троса.

Что касается реечных вариантов, то они более быстрые — пустить или поднять стекло с помощью такого СП можно за 4 секунды. Следует отметить, что реечные СП нуждаются в периодической смазке, как и тросовые, они чувствительны к примерзанию самого стекла. Последний вариант — шарнирно-рычажной — является самым дорогим и наиболее функциональным — такие подъемники работают быстро и тихо, они надежны, а в случае примерзания стекла все равно будут хорошо выполнять свои функции.

Что касается стоимости, то она может отличаться в зависимости от страны и региона, но в целом цены таковы:

  • тросовые стоят от 12 до 17 долларов;
  • реечные — около 40-45 долларов;
  • шарнирно-рычажные — в районе 50 долларов.

Поломка связанная с электрикой

При ремонте электрооборудования машины необходимо отсоединить провода от аккумуляторной батареи

Это важно.  Потому что сначала требуется проверить работоспособность предохранителя, отвечающего за работу подъемников. Маркировка этого предохранителя F5

При его неисправности, проводим замену

Маркировка этого предохранителя F5. При его неисправности, проводим замену.

При этом запрещено пользоваться отверткой или металлическим инструментом. Есть вероятность короткого замыкания в цепях электрооборудования. Если предохранитель исправен, то стоит замерять напряжение электродвигателя стеклоподъемника (на клеммах) мультиметром, или обыкновенной лампочкой на 12 Вольт.

При отсутствии напряжения, осматриваем электропроводку стеклоподъемников. Если там все нормально, изучаем реле, а затем блок управления. Возможно, необходимо будет провести распиновку блока управления. Не будем останавливаться подробнее, на просторах интернета присутствует масса подробнейших статей со схематическими изображениями на эту тему.

Иногда случается, что стекло самостоятельно закрывается сразу же после открытия. Также бывает, что не срабатывает кнопка, пока не будет повернут ключ зажигания. Тогда лучше всего почистить контакты этой кнопки. А если это не помогло, то и заменить ее полностью.

Бывает, что не горит подсветка кнопок стеклоподъемников на ВАЗ 21099. Вероятнее всего проблема в самой лампочке или светодиоде. Необходимо провести замену. Лучше всего сначала снять весь блок управления и отсоединить от него провода. Затем при помощи отвертки или ножа снимаем саму кнопку, аккуратно поддевая ее, то с одной, то с другой стороны. Дальше все элементарно. Лампа или светодиод перед нами. При помощи паяльника проводим замену. В случае с заменой светодиода, нужно использовать резистор определенного номинала. И обязательно не забыть о полярности. Нужно правильно припаять анод и катод.

Разновидности электрических стеклоподъемников для ВАЗ-2109

Прежде, чем браться за установку ЭСП в автомобиль, необходимо ознакомиться с представленными на рынке вариантами механизмов, оценить их конструкцию и выяснить, какой тип наиболее точно подходит для установки на ВАЗ-2109.

Различают следующие виды электростеклоподъемников:

Тросиковые. Данный вид ЭСП выгодно отличается от конкурентов низкой ценой и возможностью отдельно поменять электромоторчик в случае, если он выходит из строя. При этом на деле они проявляют себя как слабый механизм. К тому же, эти стеклоподъемники медленно работают.
Реечные ЭСП. Как и в предыдущем варианте – слабый механизм, который требует тщательного обслуживания, то есть частой смазки деталей.
Шарнирно-рычажные. В процессе эксплуатация проявляют себя с лучшей стороны: быстро поднимают и опускают стекла, при этом издают мало шума и не испытывают проблем в работе в зимний период, когда стекла примерзают к элементами кузова.

Читать также: Тест драйв анлимитед 2 машины

Очевидными выбором, если хотите получить комфорт при использовании ЭСП, являются именно шарнирно-рычажные механизмы. Предлагаем использовать в своем автомобиле ЭСП под названием “Гранат”. Также большим плюсов этой модели является то, что в наборе вы получаете все нужные для подключения компоненты: кнопки, заглушки, полный набор крепежных элементов, проводка, а также манжеты, необходимые для прокладывания проводов внутрь двери.

Конечно, на выбор есть и другие ЭСП этого рода: “Катран”, “Беркут”, но они имеют чуть более иное строение и для их установки придется приложить больше усилий. Впрочем, отказываться от них только по этим критериям не совсем верно, поскольку автовладельцы хорошо отзываются об их эксплуатации.

Видео-обзор установки электростеклоподъемников на ВАЗ 2109:

Возможные проблемы механики

Если становится понятно, что электроток нормально доходит до электромоторчика стеклоподъемников, а движения стекол все равно нет, то вероятнее всего что-то препятствует. Иногда проблема в неисправном электромоторе.

Чаще всего источником поломки электромотора стеклоподъемников становится залипание щёточек привода электрического двигателя. Проверяется эта поломка довольно просто – нужно повернуть ключ зажигания, надавить и удерживать кнопку включения стеклоподъемников и одновременно несильно ударять кулаком по дверце. Проблематика будет подтверждена, при начале подъема стекла. Для устранения этой неисправности, нужно провести демонтаж кожуха мотора и ротора электрического двигателя. Затем наждачкой следует снять нагар.

Случается, что окно не поднимается, но при нажатии на кнопку отчетливо слышно жужжание. Скорее всего, это заедание механизма стеклоподъемника. Часто причина в изношенной пластиковой шестеренке, расположенной в редукторе. Решается проблема путем замены этой шестеренки.

При возникновении громкого шума во время поднимания или опускания стекол, существует вероятность, что отказали подшипники стеклоподъемника. Он находится в редукторе электрического мотора, и его лучше заменить.

Иногда стеклоподъемники не работают даже в случае замены мотора. А если еще и слышится шум, то это говорит о том, что требует замены тросик. Также проблема в тросике в том случае, когда стекло открывается, а вот закрыться не может (а с помощью рук оно движется). Скорее всего, этот тросик либо порван, либо вышел из направляющих пазов.

Возможен вариант, когда стекло не поднимается, а дергается в попытке начать движение. Скорее всего, это связано с перекосом стекла. Иногда на рельс или в ролик попадает посторонний объект. Необходимо произвести разборку и удаление его.

Бывает, что особых проблем с устройством стеклоподъемников и нет. Однако замечаешь, что что-то не так. Возможно, замедлилось движение стекол. Тогда лучше всего провести разборку системы, провести регулировку стекол и профилактическую смазку всех механических элементов. Своеобразный регулярный техосмотр.

Как уже было отмечено ВАЗ 21099 – это бюджетный автомобиль. И практически все неисправности в нем можно отремонтировать своими руками. Надеемся, что эта статья окажет помощь, как минимум, определить направление, в котором необходимо двигаться при поломке.
