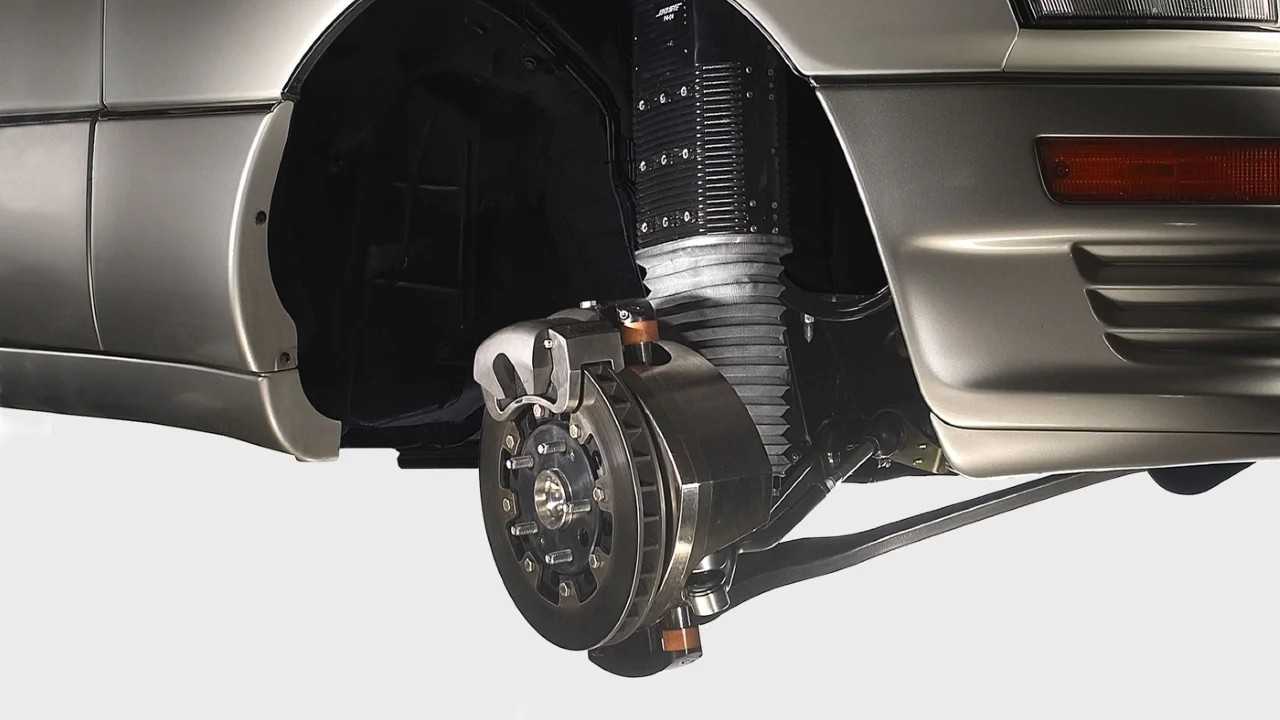

Электромагнитная подвеска Bose

В
конце 1970-х годов Амар Боуз, основатель Bose, решил создать для
автомобиля идеальную подвеску и стоит отметить, что ему это удалось.
Изобретённая им электромагнитная подвеска способна поглощать практически
любые неровности дороги и поддерживать автомобиль в идеально ровном
положении. Тем не менее, пока ни один автопроизводитель не решился
производить серийные автомобили с такой подвеской, а всё потому, что она
слишком дорогая и это существенно увеличивает конечную стоимость
автомобиля. Однако, не исключено, что в ближайшем будущем автомобили с
электромагнитной подвеской всё же будут производиться серийно.

Особенности роторного мотора

В основу конструкции положен ротор треугольной формы, каждая из граней которого имеет выпуклость (треугольник Рёло). Ротор вращается по планетарному типу вокруг центральной оси — статора. Вершины треугольника при этом описывают сложную кривую, именуемую эпитрохоидой. Форма этой кривой обуславливает форму капсулы, внутри которой вращается ротор.

У роторного мотора те же четыре такта рабочего цикла, что и у его конкурента — поршневого мотора.

Камеры образуются между гранями ротора и стенками капсулы, их форма — переменная серповидная, что является причиной некоторых существенных недостатков конструкции. Для изоляции камер друг от друга используются уплотнители — радиальные и торцевые пластины.

Если сравнивать роторный ДВС с поршневым, то первым бросается в глаза то, что за один оборот ротора рабочий ход происходит три раза, а выходной вал при этом вращается в три раза быстрее, чем сам ротор.

У РПД отсутствует система газораспределения, что весьма упрощает его конструкцию. А высокая удельная мощность при малом размере и весе агрегата являются следствием отсутствия коленвала, шатунов и других сопряжений между камерами.

Принцип работы роторного двигателя — устройство, недостатки и преимущества, видео

Мировые автомобильные концерны выпустили на рынок машины с этими силовыми агрегатами, но позднее отказались от данной продукции. Что же произошло? Предлагаем разобраться в преимуществах и недостатках роторов, рассмотреть принцип работы РПД (роторно-поршневого двигателя). Эти тепловые моторы не нуждаются в запчастях, преобразующих поступательный импульс во вращательный (коленчатый вал). Такая особенность конструкции приводит к сокращению потерь. При наличии поршней в цилиндре производится четыре такта:

В роторе эти процессы происходят в разных частях камеры.

Вывод на рынок авто с высоким КПД — мечта любого автоконцерна. Почему же он так и не получил широкого распространения? Давайте разбираться.

Принцип работы

Роторный двигатель использует давление, возникающее во время сгорания топливовоздушной смеси. Такое давление в поршневых двигателях создается в цилиндрах, что привод в движение поршни.

Коленчатый вал и шатуны приводят поршень во вращательное движение и благодаря этому колеса автомобиля начинают вращаться. В данном двигателе, давление при сгорании возникает в камере, которая сформирована частью самого корпуса и закрыта одной из сторон треугольного ротора, выполняющего роль поршней.

В данном видео, вам покажут, как работает роторный двигатель для Mazda RX-8. Приятного просмотра!

Вращения ротора напоминают линию, которая нарисована спирографом. Такая траектория позволяет вершинам ротора контактировать с корпусом движка, что образует при этом три разделенных между собой объема газа.

Когда ротор вращается, эти объемы поочередно расширяются и сжимаются.Именно это обеспечивает поступление в движок топливовоздушной смеси, а также сжатие и выпуск выхлопа. Он обладает системой зажигания и впрыска топлива, которые похожи на используемые системы в поршневых агрегатах.

Его конструкция полностью отличается от поршневого движка. Ротор обладает тремя выпуклыми сторонами, которые исполняют роль поршней. На каждой стороне устройства, присутствует специальное углубление, увеличивающее скорость вращения самого ротора.

Это оставляет для топливовоздушной смеси больше свободного места. На вершине всех граней расположены металлические пластины, которые разделяют все свободное место на камеры. На каждой из сторон ротора присутствуют два кольца из металла, формирующие стенки камер.

В центральной части устройства, находится зубчатое колесо, зубья которого смотрят внутрь. Это колесо сопрягается с шестерней, которая закреплена на корпусе двигателя. Данное сопряжение задает направление и траекторию вращения в корпусе движка.

Описание

Различие между «роторными» и «радиальными» двигателями

Роторный двигатель — это, по сути, стандартный двигатель с циклом Отто , с цилиндрами, расположенными радиально вокруг центрального коленчатого вала, как и в обычном радиальном двигателе , но вместо фиксированного блока цилиндров с вращающимся коленчатым валом коленчатый вал остается неподвижным, а весь блок цилиндров вращается вокруг него. . Чаще всего коленчатый вал жестко крепился к планеру, а винт просто привинчивается к передней части картера .

Анимация семицилиндрового роторного двигателя с порядком включения каждого второго поршня.

Эта разница также сильно влияет на конструкцию (смазка, зажигание, подача топлива, охлаждение и т. Д.) И функционирование (см. Ниже).

В музее Воздуха и Эспаса в Париже выставлена ​​специальная «секционная» рабочая модель двигателя с семью радиально расположенными цилиндрами. Он чередует вращательный и радиальный режимы, чтобы продемонстрировать разницу между внутренними движениями двух типов двигателей.

Договоренность

Подобно «фиксированным» радиальным двигателям, роторные двигатели обычно строились с нечетным числом цилиндров (обычно 5, 7 или 9), чтобы можно было поддерживать постоянный порядок срабатывания каждого второго поршня, чтобы обеспечить плавный ход. Роторные двигатели с четным числом цилиндров были преимущественно «двухрядными».

Большинство роторных двигателей были расположены с цилиндрами, направленными наружу от одного коленчатого вала, в той же общей форме, что и радиальный, но были также роторные оппозитные двигатели и даже одноцилиндровые роторные.

Достоинства и недостатки

Три ключевых фактора способствовали успеху роторного двигателя в то время:

  • Плавный ход: роторные двигатели передают мощность очень плавно, потому что (относительно точки крепления двигателя) отсутствуют возвратно-поступательные части, а относительно большая вращающаяся масса картера / цилиндров (как блока) действует как маховик .
  • Улучшенное охлаждение: когда двигатель работал, вращающийся блок картер / цилиндр создавал свой собственный быстро движущийся охлаждающий воздушный поток , даже когда самолет неподвижен.
  • Преимущество в массе: роторные двигатели разделяют с другими двигателями радиальной конфигурации преимущество небольшого плоского картера. Превосходное воздушное охлаждение, обеспечиваемое движущимся двигателем, также означало, что цилиндры можно было делать с более тонкими стенками и более мелкими ребрами охлаждения. Их удельная мощность была улучшена по сравнению с двигателями, которым для плавной работы требовался дополнительный маховик.

Конструкторы двигателей всегда знали о многих ограничениях роторного двигателя, поэтому, когда двигатели в статическом стиле стали более надежными и обеспечили лучшие удельный вес и расход топлива, дни роторного двигателя были сочтены.

  • Роторные двигатели имели принципиально неэффективную систему смазки с полным объемом потерь масла . Чтобы достичь всего двигателя, смазочная среда должна попасть в картер через полый коленчатый вал; но центробежная сила вращающегося картера была прямо противоположна любой рециркуляции. Единственное практическое решение заключалось в том, чтобы смазка всасывалась топливно-воздушной смесью, как в большинстве двухтактных двигателей .
  • Увеличение мощности также происходило с увеличением массы и размеров, умножая гироскопическую прецессию от вращающейся массы двигателя. Это создавало проблемы с устойчивостью и управляемостью в самолетах, на которых были установлены эти двигатели, особенно для неопытных пилотов.
  • Выходная мощность все больше шла на преодоление сопротивления воздуха вращающегося двигателя.
  • Управление двигателем было сложным (см. Ниже) и приводило к потере топлива.

Bentley BR2 конца Первой мировой войны , как самый большой и самый мощный роторный двигатель, достиг точки, за которой этот тип двигателя не мог развиваться дальше, и он был последним в своем роде, принятым на вооружение Королевских ВВС.

Куда обращаться при проблемах с движком

Некоторые проблемы можно решить самостоятельно, если вы уверены в своих силах и готовы выделить время. Опытные автовладельцы советуют тщательно оценить ситуацию. Почитайте форумы, где общаются владельцы таких же автомобилях. Найдите пошаговое видео с подробным описанием процесса. Агрегатор Uremont.com предоставляет возможность общения с профессионалами в чате. На вопросы здесь в считаные минуты отвечают специалисты партнерских СТО. Помимо указанной опции, здесь найдете:

  • интерактивную карту с адресами автомастерских;
  • отзывы и оценки пользователей;
  • онлайн-бланк заявки и пр.

Источник

Устройство ДВС

Устройство двигателя внутреннего сгорания логично рассматривать с поршня, так как он является основным элементом работы. Он представляет собой своеобразный «стакан» с пустой полостью внутри.

Поршень имеет прорези, в которых фиксируются кольца. Отвечают эти самые кольца за то, чтобы горючая смесь не выходила под поршень (компрессионное), а так же за то, чтобы масло не попадало в пространство над самим поршнем (маслосъемное).

Порядок работы

  • При попадании внутрь цилиндра топливной смеси, поршень проходит четыре вышеописанных такта, и возвратно-поступательное движение поршня приводит в движение вал.
  • Дальнейший порядок работы двигателя следующий: верхняя часть шатуна закреплена на пальце, который находится внутри юбки поршня. Кривошип коленвала фиксирует шатун. Поршень, при движении, вращает коленвал и последний, в свое время, передает крутящий момент системе трансмиссии, оттуда на систему шестерен и далее к ведущим колесам. В устройстве двигателей автомобилей с задним приводом посредником до колес выступает еще и карданный вал.

Конструкция ДВС

Газораспределительный механизм (ГРМ) в устройстве двигателя внутреннего сгорания отвечает за впрыск топлива, а так же за выпуск газов.

Механизм ГРМ состоит из верхнеклапанного и нижнеклапанного, может быть двух видов – ременной или цепной.

Шатун чаще всего изготавливается из стали путем штамповки или ковки. Есть виды шатунов, изготовленные из титана. Шатун передает усилия поршня коленвалу.

Коленвал из чугуна или из стали представляет собой набор коренных и шатунных шеек. Внутри этих шеек есть отверстия, отвечающие за подачу масла под давлением.

Головка блока цилиндров (ГБЦ), большинства двигателей внутреннего сгорания, как и блок цилиндров, чаще всего изготавливается из чугуна и реже из различных сплавов алюминия. В ГБЦ находятся камеры сгорания, каналы впуска – выпуска, отверстия свечей. Между блоком цилиндров и ГБЦ находится прокладка, обеспечивающая полную герметичность их соединения.

В систему смазки, которую включает в себя двигатель внутреннего сгорания, входит поддон картера, маслозаборник, маслонасос, масляный фильтр и масляный радиатор. Все это соединено каналами и сложными магистралями. Система смазки отвечает не только за уменьшения трения между деталями мотора, но и за их охлаждение, а также за уменьшение коррозии и износа, увеличивает ресурс ДВС.

Устройство двигателя, в зависимости от его вида, типа, страны изготовителя, может быть чем-либо дополнено или, напротив, могут отсутствовать какие-то элементы ввиду устаревания отдельных моделей, но общее устройство двигателя остается неизменным так же, как и стандартный принцип работы двигателя внутреннего сгорания.

Дополнительные агрегаты

Само собой, двигатель внутреннего сгорания не может существовать как отдельный орган без дополнительных агрегатов, обеспечивающих его работу. Система запуска раскручивает мотор, приводит его в рабочее состояние. Существуют разные принципы работы запуска в зависимости от типа мотора: стартерный, пневматический и мускульный.

Трансмиссия позволяет развить мощность при узком диапазоне оборотов. Система питания обеспечивает ДВС двигатель малым электричеством. В нее входит аккумуляторная батарея и генератор, обеспечивающий постоянный поток электричества и заряд АКБ.

Выхлопная система обеспечивает выпуск газов. В любое устройство двигателя автомобиля входят: выпускной коллектор, который собирает газы в единую трубу, каталитический конвертер, который снижает токсичность газов путем восстановления оксида азота и использует образовавшийся кислород, чтобы дожечь вредные вещества.

Глушитель в этой системе служит для того, чтобы уменьшить выходящий из мотора шум. Двигатели внутреннего сгорания современных автомобилей должны соответствовать установленным законом нормам.

Недостатки

Именно по причине того, что двигатель Ванкеля, при всех своих плюсах, имеет большое количество минусов, сегодня только Mazda продолжает развивать и совершенствовать его. Хотя патент на него купили сотни компаний, среди которых Toyota, Alfa Romeo, General Motors, Daimler-Benz, Nissan и другие.

Малый ресурс

Главный, и самый существенный недостаток – малый моторесурс двигателя. В среднем он равен 100 тысячам километров для России. В Европе, США и Японии этот показатель вдвое больше, благодаря качеству горючего и грамотному техническому обслуживанию.

Самую высокую нагрузку испытывают металлические пластины, апексы – радиальные торцевые уплотнители между камерами. Им приходится выдерживать высокую температуру, давление и радиальные нагрузки. На RX-7 высота апекса составляет 8.1 миллиметра, замена рекомендована при износе до 6.5, на RX-8 ее сократили до 5.3 заводских, а допустимый износ не более 4.5 миллиметров.

Низкая экологичность

Поскольку система смазки роторно-поршневого двигателя подразумевает прямой впрыск масла в камеру сгорания, а еще из-за неполного сгорания топлива, выхлопные газы имеют повышенную токсичность. Это затрудняло прохождение экологической проверки, нормам которой необходимо было соответствовать, чтобы продавать автомобили на американском рынке.

Для решения проблемы инженеры Mazda создали термальный реактор, который дожигал углеводороды перед выбросом в атмосферу. Впервые его установили на автомобиль Mazda R100.

Вместо того чтобы свернуть производство как другие, Mazda в 1972 году начала продажу автомобилей с системой снижения вредных выбросов для роторных двигателей REAPS (Rotary Engine Anti-Pollution System).

Высокий расход

Все авто с роторными двигателями отличает высокий расход горючего.


Кроме Mazda были еще Mercedes C-111, Corvette XP-882 Four Rotor (четырехсекционный, объем 4 литра), Citroen M35, но это в основном экспериментальные модели, да и из-за разгоревшегося в 80-х годах нефтяного кризиса их производство было приостановлено.


Малая длина рабочего хода ротора и серповидная форма камеры сгорания, не позволяют рабочей смеси прогореть полностью. Выпускное отверстие открывается еще до момента полного сгорания, газы не успевают передать всю силу давления на ротор. Поэтому и температура выхлопных газов этих двигателей такая высокая.

История отечественного РПД

В начале 80-х технологией заинтересовались и в СССР. Правда патент не был куплен, и до всего решили доходить своим умом, проще говоря – скопировать принцип работы и устройство роторного двигателя Mazda.

Для этих целей было создано конструкторское бюро, а в Тольятти цех для серийного производства. В 1976 году первый опытный образец односекционного двигателя ВАЗ-311, мощностью 70 л. с. установлен на 50 автомобилей. За очень короткий срок они выработали ресурс. Дала о себе знать плохая сбалансированность РЭМ (роторно-эксцентрикового механизма) и быстрый износ апексов.

Однако разработкой заинтересовались спецслужбы, для которых динамические характеристики мотора были куда важней ресурса. В 1982 году свет увидел двухсекционный роторный двигатель ВАЗ-411, с шириной ротора 70 см и мощностью 120 л. с., и ВАЗ-413 с ротором 80 см и 140 л. с. Позже моторами ВАЗ-414 оснащают машины КГБ, ГАИ и МВД.

Начиная с 1997 года на авто общего пользования ставят силовой агрегат ВАЗ-415, появляется Волга с трехсекционным РПД ВАЗ-425. Сегодня в России машины подобными моторами не комплектуются.

Кто изобрел роторный двигатель?

Второе имя роторного двигателя (РПД) — ванкель (этакий аналог дизеля). Именно Феликсу Ванкелю сегодня приписываются лавры изобретателя роторно-поршневого двигателя и даже рассказывается трогательная история о том, как Ванкель шел к поставленной цели тогда же, когда Гитлер шел к своей.

На самом деле все было чуточку иначе: талантливый инженер, Феликс Ванкель действительно трудился над разработкой нового, простого двигателя внутреннего сгорания, но это был другой двигатель, основанный на совместном вращении роторов.

После войны Ванкель был привлечен немецкой фирмой NSU, занимавшейся в основном выпуском мотоциклов, в одну из рабочих групп, трудившихся над созданием роторного двигателя под руководством Вальтера Фройде.

Вклад Ванкеля — это обширные исследования уплотнений вращающихся клапанов. Базовая схема и инженерная концепция принадлежат Фройде. Хотя у Ванкеля был патент на двойственное вращение.

Первый двигатель имел вращающуюся камеру и неподвижный ротор. Неудобство конструкции навело на мысль поменять схему местами.


Феликс Ванкель и его первый роторный двигатель Вскоре фирма объявила о том, что ей удалось создать новый и очень перспективный двигатель. Почти сотня компаний, занимающихся производством автомобилей, закупила лицензии на выпуск этого мотора. Треть лицензий оказалась в Японии.

Принцип работы роторного двигателя

Роторный мотор работает по схеме, отличающейся от технологии, характерной для стандартного ДВС с поршнями в качестве основного подвижного элемента. Кроме того, силовые агрегаты имеют различную конструкцию.

По аналогии с поршневым двигателем принцип действия РПД базируется на преобразовании энергии, получаемой в результате сгорания воздушно-топливной смеси. В первом случае давление, создаваемое в цилиндрах при сжигании горючего, вынуждает поршни двигаться. Возвратно-поступательные движения шатун и коленчатый вал преобразуют во вращательные, которые заставляют крутиться колеса.

Внутри цилиндра, где располагается ротор, происходят следующие процессы:

  1. воздушно-топливная смесь сжимается;
  2. впрыскивается очередная доза горючего;
  3. поступает кислород;
  4. топливо воспламеняется;
  5. сгоревшие элементы направляются в выпускное отверстие.

Треугольный ротор закрепляется на особом механизме. При запуске двигателя он выполняет специфические движения, не вращаясь, а как бы бегая внутри овальной капсулы.

В них наблюдаются такие процессы:

  • в первую полость через впускное окно подается горючее и всасывается кислород, при перемешивании образующие воздушно-топливную смесь;
  • во втором отсеке происходит сжатие и воспламенение;
  • продукты сгорания вытесняются в выпускное отверстие из третьей камеры.

Схема устройства РПД

В конструкцию РПД входят следующие элементы:

  1. Ротор с 3 выпуклыми гранями, выполняющими функции поршня. За счет углублений увеличивается скорость вращения, образуется больше пространства для воздушно-топливной смеси.
  2. Пластины из металла, закрепленные на вершинах каждой из сторон. Их предназначение – формирование полостей в корпусе, где происходят рабочие процессы силовой установки.
  3. 2 металлических кольца на гранях ротора служат для образования камерных стенок.
  4. В центре конструкции располагаются 2 больших колеса с большим количеством зубьев, вращающихся вокруг шестерней меньшего диаметра. Зубчатая передача соединена с приводным устройством, закрепленном на выходном валу. Направление и траектория движения внутри камеры зависят от этого соединения.
  5. Корпус ротора. Изготавливается в форме условного овала. Такая конфигурация обеспечивает постоянный контакт вершин треугольника со стенками капсулы, создавая 3 изолированных объема газа.
  6. Окна впрыска и выхлопа. Клапанов не имеют. Впускное отверстие соединено с системой подачи топлива, а выпускное – с выхлопной трубой.
  7. Выходной вал с эксцентриковой конструкцией. На нем расположены особые кулачки, смещенные относительно осевой линии. На каждый из этих выступов надевается отдельный ротор. Благодаря несимметричной установке, происходит неравномерное распределение силы давления. Это приводит к образованию крутящего момента, вызывающего стабильную работу силовой установки, основанную на оборотах вала.

5 основных слоев, скрепленных по окружности длинными шурупами, составляют стандартную конструкцию двухроторного двигателя. При этом создаются условия для свободной циркуляции охлаждающей жидкости внутри системы. Движущиеся части, представленные 2 роторами и эксцентриковым выходным валом, располагаются между 2 стационарными участками.

Мощность и ресурс

По сравнению со стандартным ДВС, роторный агрегат характеризуется большей удельной мощностью, которая измеряется в л.с./кг. Это объясняется меньшей массой подвижных деталей, составляющих конструкцию РПД. Обоснование – отсутствие газораспределительного механизма, клапанной системы, коленчатого вала и шатунов.

Кроме того, однороторный двигатель преобразует энергию сгорания топлива во вращательное движение на протяжении ¾ тактов рабочего цикла. Для поршневых моторов этот показатель снижен до ¼.

До 2011 г. только японские промышленники концерна «Мазда» выпускали автомобили с двигателями роторного типа. А потом и они сняли агрегат с производства. Вероятная причина – заниженный ресурс силовой установки. До первого капитального ремонта транспортные средства проезжают всего 100 тыс. км. При аккуратном стиле вождения и бережном отношении пробег увеличивается до 200 тыс. км.

Уязвимое звено – уплотнители ротора, страдающие от перегрева и высоких нагрузок. Кроме этих факторов на них оказывают негативное влияние детонация и износ подшипников, расположенных на эксцентриковом валу.

Роторный двигатель ВАЗ

Все знают, что такие моторы в свои годы использовал японский производитель «Мазда». Однако мало кому известен тот факт, что РПД применялся и в Советском Союзе на ВАЗовской «Классике». Разрабатывался такой мотор по приказу министерства для спецслужб. ВАЗ-21079, оснащенный таким двигателем, являлся аналогом известной черной «Волги-догонялки» с восьмицилиндровым мотором.

Разработки роторно-поршневого двигателя для ВАЗ начались еще в середине 70-х. Задача была не из легких – создать роторный мотор, который будет превосходить по всем показателями традиционный поршневой ДВС. Разработкой нового силового агрегата занимались специалисты авиационных предприятий Самары. Начальником сборочно-конструкторского бюро был Борис Сидорович Поспелов.

Разработка силовых агрегатов шла одновременно с изучением роторных моторов зарубежных образцов. Первые экземпляры не отличались высокими эксплуатационными показателями, и в серию они не пошли. Несколько лет спустя были созданы несколько вариантов РПД для классического ВАЗа. Лучшим из них был признан мотор ВАЗ-311. Этот двигатель имел такие же геометрические параметры, как и японский мотор 1ЗВ. Максимальная мощность агрегата составляла 70 лошадиных сил. Несмотря на несовершенность конструкции, руководством было принято решение о выпуске первой промышленной партии РПД, которые устанавливались на служебные автомобили ВАЗ-2101. Однако вскоре обнаружилась масса недоработок: мотор породил волну рекламаций, разразился скандал и численность работников конструкторского бюро существенно сократилась. Из-за частых поломок, первый роторный двигатель ВАЗ-311 был снят с производства.

Но на этом история советского РПД не заканчивалась. В 80-х годах инженерам все же удалось создать роторный мотор, который существенно превосходил характеристики поршневого ДВС. Так, это был роторный двигатель ВАЗ-4132. Агрегат развивал мощность в 120 лошадиных сил. Это дало автомобилю ВАЗ-2105 превосходные динамические характеристики. С этим двигателем машина разгонялась до сотни за 9 секунд. А максимальная скорость «догонялки» составляла 180 километров в час. Среди основных преимуществ стоит отметить высокий крутящий момент двигателя, доступный на всем диапазоне оборотов и высокую литровую мощность, которая была достигнута без какой-либо форсировки.

В 90-х годах на АвтоВАЗе занялись разработкой нового роторного двигателя, который должен был устанавливаться на «девятку». Так, в 1994 м году на свет вышел новый силовой агрегат ВАЗ-415. Мотор имел рабочий объем в 1300 кубических сантиметров и две камеры сгорания. степень сжатия каждой составляла 9,4. Данная силовая установка способна раскручиваться до десяти тысяч оборотов. При этом мотор отличался небольшим расходом топлива. В среднем, агрегат потреблял 13-14 литров на сотню в смешанном цикле (это неплохой показатель для старого по сегодняшним меркам роторного ДВС). При этом двигатель отличался малой снаряженной массой. Без навесного оборудования он весил всего 113 килограмм.

Расход масла у двигателя ВАЗ-415 составляет 0,6 процента от удельного расхода топлива. Ресурс ДВС до капитального ремонта – 125 тысяч километров. Мотор, установленный на «девятку», показывал неплохие динамические характеристики. Так, разгон до сотни занимал всего девять секунд. А максимальная скорость – 190 километров в час. Также были экспериментальные образцы ВАЗ-2108 с роторным мотором. Благодаря меньшему весу, роторная «восьмерка» разгонялась до сотни всего за восемь секунд. А максимальная скорость в ходе испытаний составила 200 километров в час. Однако в серию эти моторы так и не поступили. На вторичном рынке и на разборках найти их тоже нельзя.

Роторный двигатель: устройство и принцип работы РПД

Итак, роторный двигатель, который также называют двигатель Ванкеля в честь его создателя, представляет собой достаточно обособленный тип ДВС. При этом данный вид двигателей устанавливался на разные авто (например, роторный двигатель ВАЗ, роторный двигатель Мазда и т.д.), однако в большей степени популяризировали агрегат именно Mazda благодаря спорткару Мазда RX‑8 с роторным двигателем 13B-MSP.

Если коротко, в обычном поршневом моторе энергию от сгорания топлива в цилиндрах преобразует в возвратно-поступательное движение громоздкая поршневая группа, после чего происходит дальнейшее преобразование во вращательное движение (вращение коленвала).

В свою очередь, в роторном моторе нет ЦПГ, преобразование энергии происходит фактически «напрямую», то есть практически без потерь. Само собой, на Мазда роторный двигатель стал достаточно мощным «сердцем» с выдающимися характеристиками.

Примечательно то, что бензиновый атмосферный роторный мотор с рабочим объемом всего лишь 1.3 литра (13B-MSP) с 2 роторами в виде секций выдавал 192 лошадиных силы. В то же время его форсированная версия позволяла снять уже 231 «лошадку».

Если рассматривать конструкцию, двигатель получил 5 корпусов, в результате чего были образованы 2 камеры. Указанные камеры, подобно цилиндрам, предназначены для сгорания топливно-воздушной смеси. Энергия сгорания топлива вращает роторы, которые закреплены на эксцентриковом валу, который напоминает коленвал обычного ДВС.

При этом движение ротора сложное, так как ротор не вращается, а фактически «обкатывается» своей внутренней шестерней вокруг стационарной шестерни, которая прикреплена в центре одной из боковых стенок камеры. Сам эксцентриковый вал проходит через все корпуса и стационарные шестерни. Вращение ротора, точнее, его вращательное движение происходит так, что на 1 его оборот приходится 3 оборота эксцентрикового вала.

Еще примечательно то, что хотя в роторном моторе также есть циклы впуска, сжатия, рабочего такта и выпуска, механизм ГРМ максимально упрощен. Отсутствует привод газораспределительного механизма, нет распределительных валов, а также и самих клапанов.

Все необходимые функции реализованы счет впускных и выпускных окон, которые выполнены в боковых стенках. На деле, ротор во время вращения открывает, а также закрывает эти окна. Чтобы было понятно, давайте рассмотрим принцип работы роторного двигателя на примере агрегата с одной секцией.

Итак, боковые стороны ротора вместе со стенками корпусов формируют рабочую полость. Кода ротор двигателя находится в начальном положении, по объему полость небольшая (это начало такта впуска). Далее, вращаясь, ротор, открывает впускные окна, в результате в камеру попадает рабочая топливная смесь. Когда полость достигает максимального объема, ротор перекроет впускные окна, после чего начнется такт сжатия (полость начнет уменьшаться).

В момент, когда объем полости снова минимален, за счет искры от свечи произойдет воспламенение смеси и начнется рабочий такт. Далее энергия сгорания топлива вращает ротор, после чего ротор перейдет в положение, при котором открываются выпускные окна (осуществляется выпуск отработавших газов). После выпуска весь цикл повторяется.

Другие полости будут работать точно так же. С учетом того, что полостей 3, за один оборот ротора произойдет 3 рабочих такта. Более того, эксцентриковый вал вращается быстрее ротора в 3 раза. Результат — по одному рабочему такту на один оборот вала мотора с одной секцией. Вполне очевидно, что поршневой четырехтактный ДВС с одним цилиндром имеет соотношение в 2 раза ниже по сравнению с роторным.

Получается, если сопоставить число рабочих тактов на оборот вала, тогда двухсекционный 13B-MSP напоминает обычный поршневой мотор на 4 цилиндра, однако при объеме 1.3 л двигатель такой же мощный, как и поршневой агрегат с объемом чуть более 2.5 литров. Еще добавим, что роторный мотор имеет намного более высокую детонационную стойкость, что позволяет превратить этот мотор в двигатель на водороде.
