Жажда топлива: какие бывают двигатели, и чем они питаются

Форкамера

Как мы уже описали выше, форкамерный двигатель имеет следующий принцип действия в работе:

• в предкамерную полость подается топливно-воздушная смесь;
• смесь частично воспламеняется;
• по мере сгорания смеси, давление в форкамере увеличивается;
• из-за создающегося давления, пары и газы сгоревшей смесь выталкиваются в рабочую полость цилиндров над поршнями. Форкамера имеет объем 30% от основного объема рабочей полости камеры сгорания. Смысл применения данной конструкции в ДВС в том, чтобы улучшить наполнение цилиндров и улучшить качество образования смеси.

К тому же, форкамерные двигатели качественно сжигают топливо, уменьшают количество выброса вредных веществ, уменьшают расход топлива и повышают КПД силового агрегата.

Принцип действия форкамерного дизельного двигателя

Как вы знаете, сегодня многие производители ищут варианты того, как увеличить экономичность двигателей внутреннего сгорания. Они нашли один из возможных выходов из этого затруднительного положения. Метод заключается в том, чтобы мотор работал на топливных смесях, содержащих меньший процент горючего.

При таком подходе не только удастся увеличить топливную экономичность, но и, более того, сократить выброс вредных отходов. Но в этом способе есть изъян: когда смесь содержит небольшое количество горючего, она хуже воспламеняется.

Поэтому разработчики пришли к выводу, что для стабильной работы мотора нужен начальный очаг горения, от которого распространение огня произойдёт быстро по всему пространству топливно-воздушного заряда.

По итогу сейчас существуют два варианта получения подобного очага: искра повышенной энергии и послойное распределение смеси (к тому времени, как производится искра образуется легковоспламеняющаяся смесь). Второй путь включает в себя несколько вариантов. Мы же сегодня рассмотрим подробнее вариант под названием форкамерно-факельное зажигание.

Полость, находящаяся в голове цилиндров двигателя внутреннего сгорания, именуется форкамерой, или же предкамерой. Она, используя один или несколько каналов, соединяется с главной камерой сгорания горючего. Этот тип мотора выступает как в формате дизельного, так и бензинового. Вообще промежуточная камера может носить и другое название: вихрекамера.

Исходя из названия, нам становится ясным то, что топливо в такой камере закручивается. Этот эффект содействует лучшему перемешиванию горючего с воздухом.

Но, описывая работу ДВС с форкамерой, важно отметить, что изначально горючее, попадая в предварительную полость, сталкивается с её стеночками и перемешивается с воздухом, в этом этот вид мотора уступает своему подобию. Воспламеняясь, топливо быстро направляется в ключевую камеру, используя уже известные нам каналы соединения

Отличным фактором, которым обладают такие каналы, в сравнении со своими аналогами, выступает то, что сечения в них согласованы так, чтобы между форкамерой и ключевым цилиндром создавалась существенная разница давлений. Топливо разливается по всей площади предкамеры и сгорает там почти полностью. Заключительная фаза – это сгорание горючего в главной камере, точнее сказать его остатков

Воспламеняясь, топливо быстро направляется в ключевую камеру, используя уже известные нам каналы соединения. Отличным фактором, которым обладают такие каналы, в сравнении со своими аналогами, выступает то, что сечения в них согласованы так, чтобы между форкамерой и ключевым цилиндром создавалась существенная разница давлений. Топливо разливается по всей площади предкамеры и сгорает там почти полностью. Заключительная фаза – это сгорание горючего в главной камере, точнее сказать его остатков.

Из-за того, что в главном отсеке солярка уже догорает и ей уже не нужно продолжать свой путь, параметры углублений в поршнях небольшие.

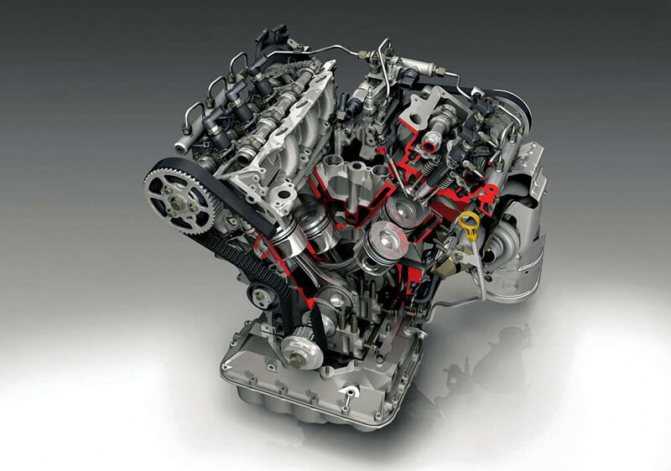

Конструкция дизельного двигателя

Дизельный мотор почти не отличается от бензинового ‒ в нем лишь нет системы зажигания, а принцип действия дизельного двигателя ‒ поджиг топливной смеси не от свечи зажигания, а от нагретого высоким давлением воздуха.

Правда, высокое давление (до 30 атм.) в камере сгорания предполагает повышенные требования к деталям.

По конструкции камер сгорания дизели делятся на 3 типа:

• Разделенная вихревая камера сгорания;
• Неразделенная камера сгорания;
• Разделенная форкамера.

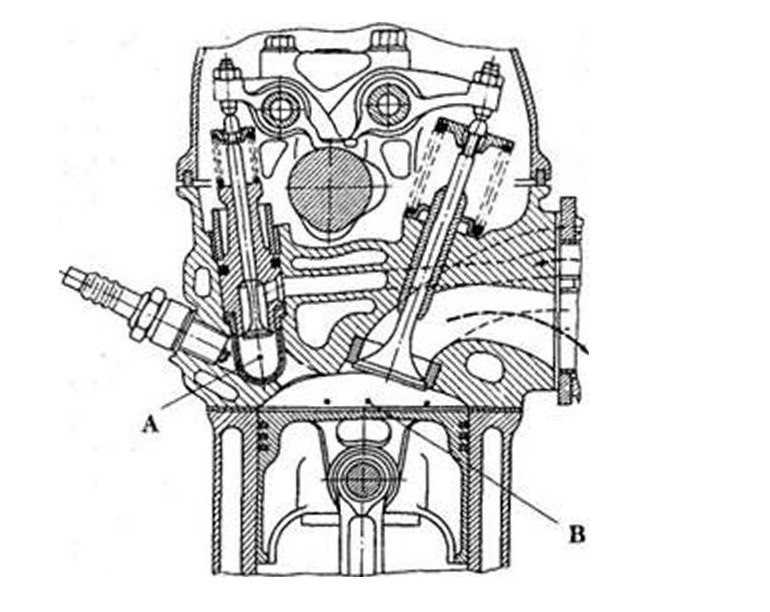

Разделенная камера сгорания

В таком устройстве топливная смесь подается не в основную, а в дополнительную вихревую камеру.

Она расположена в головке блока цилиндров и соединена с цилиндром через специальный канал. Воспламенение происходит в вихревой камере, а распространяется в основную камеру.

Неразделенная камера сгорания

При такой конструкции камера находится в поршне, а топливная смесь поступает в полость над поршнем.

Этот вариант камеры позволяет снизить расход топлива, но повышает уровень шума в процессе работы двигателя.

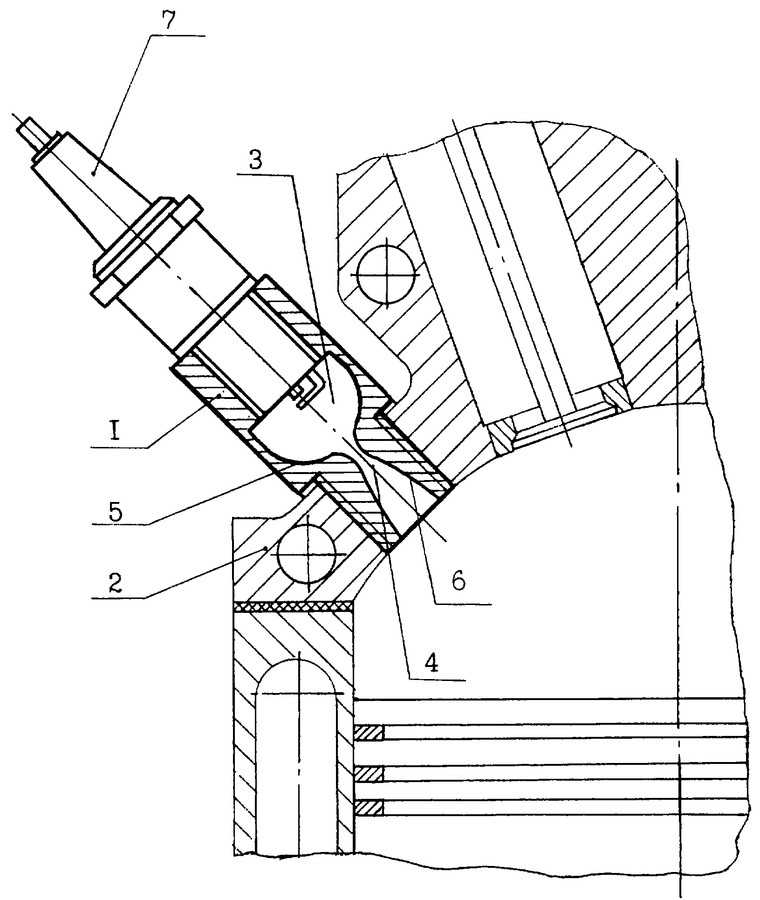

Разделенная форкамера

Дизельный мотор оснащен вставной форкамерой, она соединена с цилиндром каналами малого сечения.

Размер и форма каналов влияют на скорость движения газов во время сгорания топлива, при этом снижается уровень шума и токсичность, увеличивается ресурс.

Любой дизельный мотор имеет особую топливную систему. Система под большим давлением подает нужное количество топливной смеси в цилиндры. Рассмотрим её элементы.

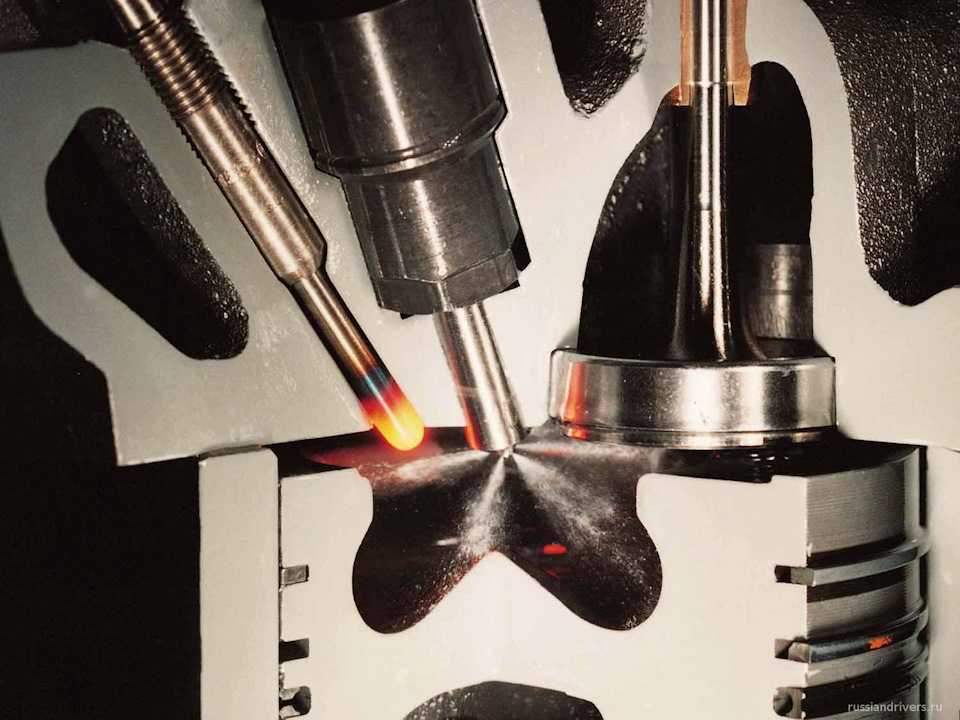

Системы с непосредственным впрыском (VI)

В системах с непосредственным впрыском, используемых главным образом в грузовых автомобилях и в стационарных дизельных двигателях всех размеров, образование смеси обходится без дополнительной вихревой камеры. Топливо впрыскивается непосредственно в камеру сгорания над поршнем.

Процессы, описанные выше (распыление топлива, разогрев, испарение и смешивание с воздухом) должны в связи с этим, происходить в очень быстрой последовательности. Высокие требования предъявляются к впрыску топлива и к подаче воздуха. Как в системе с вихревой камерой, завихрение воздуха образуется при тактах впуска и сжатия. Этот вихрь вызывается с помощью специальной формы впускного канала в головке цилиндров. Конструкция верхней части поршня с встроенной камерой сгорания способствует движению воздуха в конце такта сжатия, т.е. в начале впрыска.

Формы камеры сгорания, использованные в процессе разразвития дизельных двигателей и широко используемые в настоящее время, соответствуют цилиндрической выемке в поршне, т.к. это предлагает компромисс между экономией при производстве и соответствующим контролем воздуха.

В дополнение к хорошему завихрению (турбулентности) воздуха, топливо также должно равномерно распределено для облегчения быстрого перемешивания. В отличие от двигателя с предкамерой с одноструйной игольчатой форсункой, в системах с непосредственным впрыском используется многоструйная форсунка. Расположение ее струй должно быть опрегулировано в соответствии с конструкцией камеры сгорания.

На практике для непосредственного впрыска используются два метода:

• образование смеси с помощью контролируемого движения воздуха;
• образование смеси почти исключительно с помощью впрыска топлива без контролируемого движения воздуха.

Во втором случае завихрение воздуха не включается в работу. Эго становится заметным в форме уменьшения потерь в цикле подачи топлива и улучшения наполнения цилиндра. В тоже время к оборудованию для впрыска топлива предъявляются более высокие требования относительно расположения и количества отверстий форсунки, качест ва распыления путем малых диаметров отверстий для распыления и очень высокого давления впрыска, необходимого для достижения требуемой краткой продолжительности впрыска.

В методе непосредственного впрыска, описанном выше, образование смеси достигается с помощью смешивания и испарения частичек топлива с частичками воздуха, окружающими их (метод распределения воздуха). В методе с распределением по стенкам, с другой стороны, топливо направляется к стенкам камеры сгорания, где оно испаряется и смешивается с воздухом.

Текст

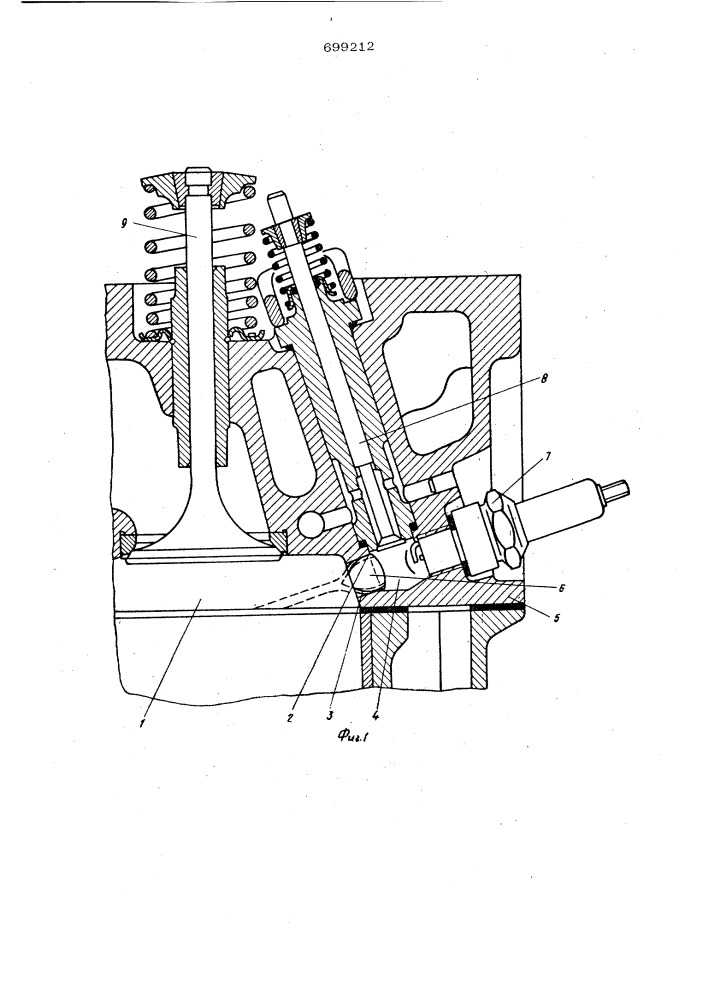

О П И С А Н И Е 721554ИЗОБРЕТЕН ИяК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Сотоз СоветскмкСоцмалмстическнзРеспублик/25 присоединением заявки М всудюрстввнньй канате СССР а делам кзобрвтеи к юткрытнк.80. Бюллетен Яата опубликования описания 18,03,8 2) Авторы изобретен И. А. Трегу и В П фомин есоюзный научноприрод ных едовательский инсти(54) КАМЕРА СГОРАНИЯ ДВИГАТЕЛЯ ВНУТРЕННЕГО СГОРАНИЯ С фОРКАМЕРНО-фАКЕЛЬНЪМ ЗАЖИГАНИЕ Изобрете ние роению, в ча ннего сгоран нос итс гател тности к двигателям внуя с форкамерно-факель, устанавливаемым настанциях для электроснабм зажигани ссорныхпоследни. аниякамер состоянной вы сгорамногозаходИзвестен двигатель внутреннсгорания, в котором камера сгопредставляет собой разделеннуюсгорания дизельного двигателя,щую из форкамеры с установленей форсункой и основной камерния, соединенных каналом сной винтовой нарезкой 1 Однако такое устройство специфично для дизеля и не может быть использовано в газовом двигателе, так как турбулентные потоки не обеспечивают сепарацию тяжелых частиц из зоны расположе ния электродов свечи зажигания, в результате чего не обеспечивается надежность пуска двигателя. Целью изобретения является оптимизация параметров рабочего процесса и повьпнение надежности запуска двигателя.Для достижения поставленной цели в многозахватной винтовой нарезке предлагаемого устройства глубина. нарезки составляет 0,10 — 0,15 диаметра канала, длина канала равна 1,5-2,0 его диаметра, а обьем форкамеры составляет 0,03- 0,05 суммарного обьема камер.На фиг, 1 представлено предлагаемое устройство, разрез по.форкамере; на фиг, 2 — расположение нарезки в канале.форкамера 1 с встроенной свечой зажигания 2 и автоматическим клапаном 3 подачи запального топлива соединена каналом 4 с цилиндром 5 двигателя, В канале 4, соединяюшем форкамеры с цилиндром 5 двигателя, выполнена многозаходная нарезка 6. Глубина нарезки 6 составляет 0,10-0,15 диаметра канала 4, длина канала 4 равна 1,5-2,0 его диаметра, а обьем форкамеры 1 составляет О, 03-0,05 суммарного объема камер,каз 96(2 Подписно 3 7215Двигатель внутреннего сгорания с форкамер на-факельным зажиганием работает следующим образом.При продувке цилиндра двигателя форкамера 1 очищается от продуктов сгора нияпредыдущего цикла и заполняется топливным газом (богатой топливо-воздушной смесью) через встроенный клапан 3. При сжатии топливо-воздушной смеси в цилиндре 5 двигателя, часть объедненО ной смеси перетекает в форкамеру 1 по каналу 4, увлекая за собой частицы мас. ла, Многозаходной винтовой нарезкой 6 в канале 4 форкамеры 1 поток воздуха завихряется и, перемешавшись с топливным газом, образует однородную легко воспламеняемую от электрической искры смесь. Частицы масла частично задерживаются на резьбе или под действием центробежных сил отбрасываются на внут 2 С реиние стенки форквмеры 1, не попадая на электроды свечи зажигания 2.В конце такта сжатия происходит разряд на свече 2, смесь в форкамере 1 25 восплвменяется,и в цилиндр 5 двигателя выбрасывается горящий турболизироввнный факел, обеспечивая более полное сгорание топлива в цилиндре двигателя, После рабочего хода и выхлопа цикл повторяется. 0 54 .1Применение двигателя внутреннего сгорания на компрессорной станции магистрального газопровода сократит перерывы в электроснабжении компрессорной станции за счет повышения надежности запуска резервных генераторов

Формула изобретения Камера сгорания двигателя внутреннего сгорания с форкамерно-факельным зажиганием, преимущественно газового совстречно-движущимися поршнями, содержащая форкамеру со свечой зажигания игазовпускным клапаном, соединенную сосновной камерой каналом, снабженныммногозвходной винтовой нарезкой, о т -л и ч а ю щ а я с я тем, что, с цельюоптимизации параметров рабочего процесса и повышения надежности пускадви гателя, глубина нарезки составляет0,10 — 0,15 диаметра канала, длина канала равна 1 5-2,0 его диаметра, аобъем форкамеры составляет 0,03-0,05суммарного объема камер,Источники информации,принятые во внимание при. экспертизе1

Патент США М 2305791,кл, 123-33, опублик. 1942,Филиал ППП «Патентф,г. Ужгород, ул. Проектная,

Смотреть

Что случилось с рынком

Собственное двигателестроение было хорошо развито в СССР, но имело особенности, которые до сих пор влияют на состояние рынка. На создание и развитие отрасли были направлены серьезные ресурсы. Но планово-директивный тип ведения хозяйства привел к полному отсутствию внутренней конкуренции и безусловному «закреплению» видов и семейств двигателей внутреннего сгорания за производителями. По сути, каждый вид или семейство «принадлежали» одному предприятию и были для потребителей безальтернативны. Например, Челябинский тракторный и Алтайский моторный заводы делали дизели для тракторов, а завод «Звезда» — судовые.

Ситуация обострилась с переходом страны на рыночную экономику: большинство российских предприятий не смогли расширить портфолио и освоить новые для себя виды продукции. В итоге сегодня отечественные поставщики практически не конкурируют между собой. Зато конкуренция с иностранными производителями очень сильна, объясняет Денис Тарло, замгендиректора «ТМХ Энергетические решения». Эту компанию в прошлом году создал один из крупнейших участников рынка дизелей — «Трансмашхолдинг». В ней объединены компетенции по разработке и производству комплексных решений в области энергетики, прежде всего, транспортной.

В России пока выпускаются не все виды двигателей, которые нужны рынку. Но просто импортировать их — не лучшая идея, уверен директор Ассоциации развития поршневого двигателестроения России, профессор кафедры Э-2 МГТУ им. Н.Э. Баумана Дмитрий Онищенко. Причем дело не только в санкциях, но и в экономике проектов.

В качестве примера он приводит легкий коммерческий транспорт. Сейчас на «Газели» ставят либо старые и немного модернизированные бензиновые моторы, спроектированные 60 лет назад, либо китайские агрегаты.

«С одной стороны, в этом ничего страшного нет. Но с другой, если посмотреть на структуру стоимости автомобиля, то примерно 30–40% приходится на энергетическую установку. То есть, устанавливая иностранный двигатель, мы большую часть добавленной стоимости, которая получается в результате продажи автомобиля, отдаем за рубеж», — подчеркивает Онищенко.

Экономика инноваций

Как машиностроению России угнаться за локомотивом инноваций

Процесс сгорания топливной смеси в дизеле

Для осуществления действительного цикла в дизелях в воздушный заряд, сжатый до давления 2,5—5 МГа и имеющий температуру 750—1000 К, впрыскивается топливо под давлением от 40 до 100 МПа (в зависимости от типа камеры сгорания).

Для эффективного протекания горения топливо должно находиться в парообразном состоянии, но из-за недостатка времени на смесеобразование часть топлива не успеваем испариться и находится в начале горения в капельно-жидком состоянии. Поэтому процессы воспламенения и сгорания в этом случае сложные процессы, и включают в себя физико-химическую подготовку топлива, воспламенение и горение.

Первые очаги пламени появляются одновременно в нескольких точках камеры сгорания. Возникновение этих очагов вызывает нагрев близлежащих участков смеси и общий рост температуры, что вызывает испарение остальных частиц топлива и протекание предпламенных процессов в образующейся горючей смеси. Многоочаговое воспламенение вызывает большую скорость сгорания в начальный период и образующееся пламя практически мгновенно воспламеняет часть поступающего топлива. Однако условия горения этого топлива менее благоприятны из-за недостатка кислорода. Особенно это характерно для последней части впрыскиваемого топлива.

Если учесть характер и интенсивность тепловыделения, изменение температуры и давления в цилиндре в разные моменты времени, то весь процесс горения можно условно разделить на четыре фазы.

Рис. Индикаторная диаграмма и зависимость изменения температуры газов от угла поворота коленчатого вала в цилиндре дизеля

Первая фаза горения (01) — задержка воспламенения, начинается с момента поступления топлива (точка 1) и заканчивается в момент отрыва кривой сгорания от линии сжатия (точка 2) Впрыск топлива происходит до прихода поршня в ВМТ. Угол опережения впрыска топлива находится в пределах 20—35° поворота коленчатого вала.

Во время впрыска струя топлива, выходящая из форсунки под большим давлением, разбивается о плотные слои воздуха на мельчайшие капли, образуя факел распыления. При этом завихрения, которые придаются заряду сжимаемого воздуха, оказывают существенное влияние на развитие этого факела.

Рис. Развитие топливных струй в заряде: а — неподвижном; б — движущимся со скоростью 15 м/с; в — движущимся со скоростью 35 м/с

Концентрация топлива в таком факеле изменяется по поперечному сечению и длине. В ядре факела находятся наиболее крупные, а на периферии — наиболее мелкие капли, находящиеся друг от друга на значительных расстояниях. Следовательно, структура рабочей смеси в дизелях крайне неоднородна, поэтому здесь коэффициент избытка воздуха обычного смысла лишен, так как он не дает представления о действительном составе смеси.

Локальные значения коэффициента избытка воздуха по различным зонам камеры сгорания могут меняться от 0 (жидкие капли) до бесконечности (воздух). Именно наличие всей гаммы составов смеси и температур определяет возможность воспламенения в среднем очень бедной смеси, например, при а = 6 и более.

Таким образом, период задержки воспламенения включает в себя время, необходимое для распада струй на капли, некоторого продвижения капель по объему камеры сгорания, прогрева, частичного испарения и смешения топливных паров с воздухом, а также время саморазгона химических реакций.

Если период задержки воспламенения больше продолжительности впрыска, то все топливо оказывается поданным в цилиндр до начала воспламенения. При этом большая часть его успевает испариться и смешаться с воздухом. В результате объемного воспламенения этой части топлива в цилиндре развивается резкое повышение давления с высокими динамическими нагрузками на детали и повышенным уровнем шума. Поэтому длительный период задержки воспламенения нежелателен.

Продолжительность первой фазы сгорания составляет 1—3 мс, что соответствует 12—25° поворота коленчатого вала.

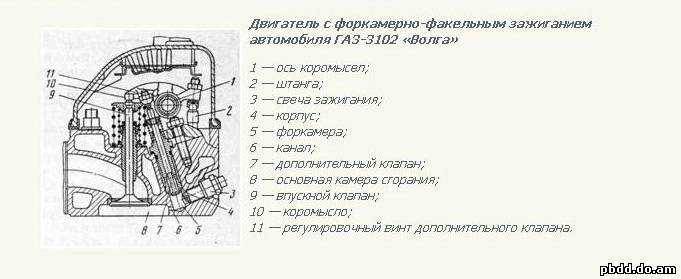

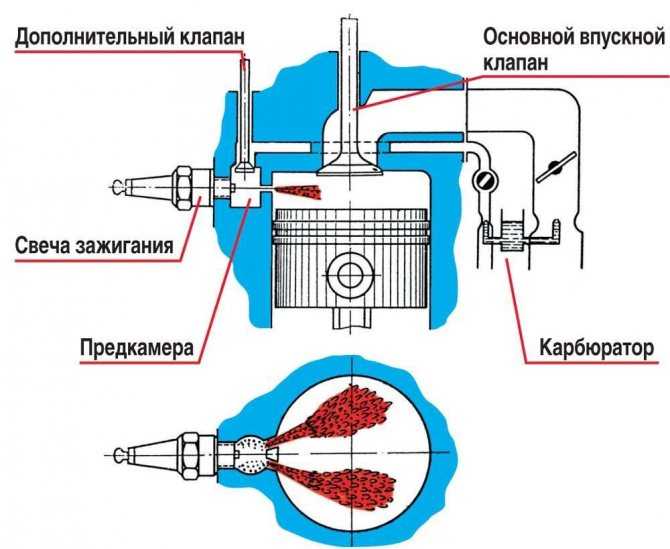

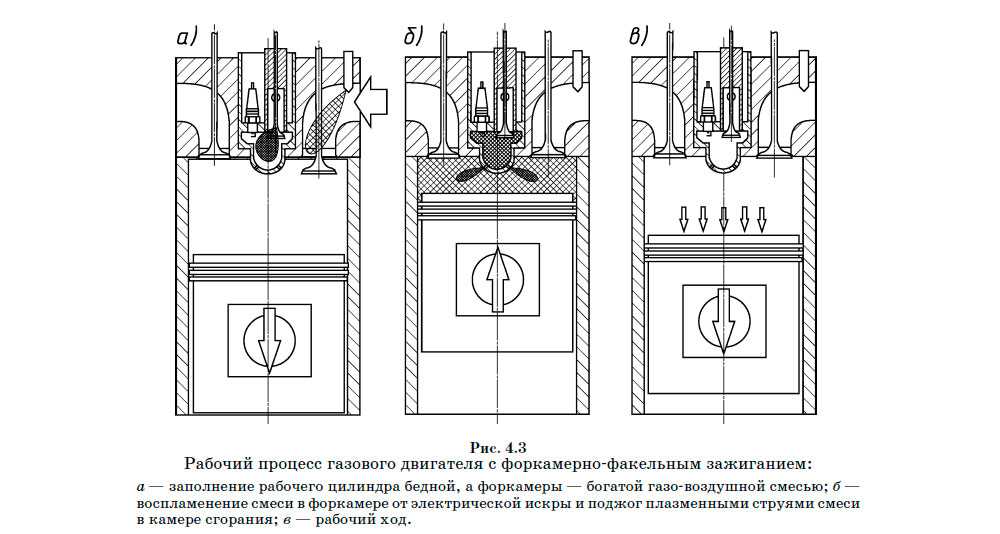

Система форкамерно-факельного зажигания

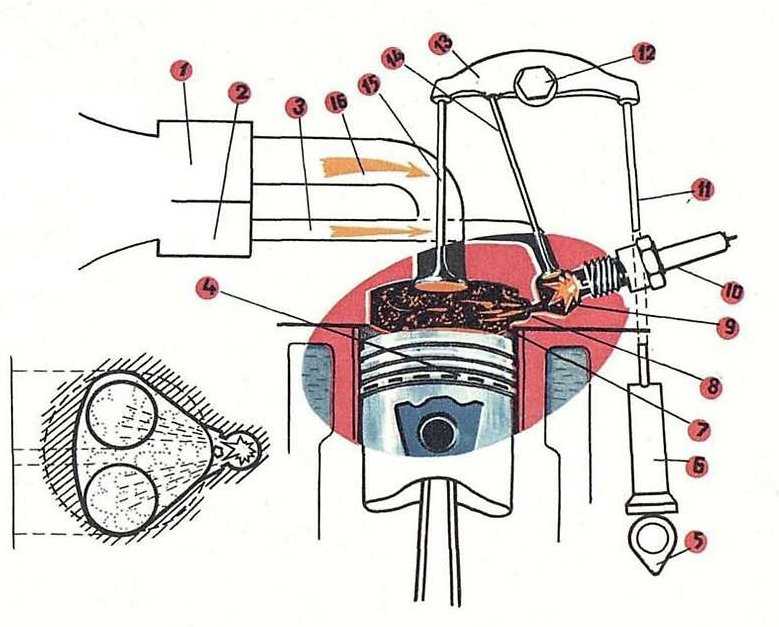

Основными элементами, составляющими дизельный двигатель с форкамерой, являются:

1. Канал ведёт солярку в предкамеру.
2. Затем проходит секция, предназначенная для переобогащённой смеси.
3. Клапан самой форкамеры.
4. Свеча зажигания выполняет свою основную роль (поджог топлива, когда форсунки его впрыскивают).
5. Одновременно с тем, как от искры загорелось горючее, распредел ГРМ впускает в главную камеру топливо, посредством того, что открывает клапан.
6. Теперь горючее на финишной прямой — в центральной камере ДВС.

Сейчас, мы надеемся, вам стало ясно, как работает форкамерный дизель и из чего состоит устройство форкамеры.

Системы впрыска дизельных двигателей с рядным и распределительным ТНВД, особенности устройства систем впрыска топлива UIS, UPS и Common Rail, схемы систем.

Существуют следующие системы впрыска топлива для дизельного двигателя:

— Система с рядным ТНВД — Система с распределительным ТНВД. — Системы с индивидуальными ТНВД. — Система Common Rail.

Система впрыска топлива с рядным ТНВД.

Конструкция этого типа имеет плунжерные пары по числу цилиндров. Во время работы плунжер смещается в направлении подачи, приводимым от двигателя кулачковым валом. Возвратная пружина приводит плунжер в исходное положение. Отдельные секции ТНВД расположены в ряд — отсюда и название «рядный».

Избыточное давление созданное внутри плунжерной пары открывает механическую форсунку и происходит впрыск топлива в камеру сгорания. Величина активного хода плунжера изменяется его поворотом вокруг собственной оси с помощью рейки ТНВД. Это позволяет регулировать величину цикловой подачи топлива. Рейка управляется механическим центробежным регулятором, а в более продвинутых системах — электроприводом.

Схема системы впрыска топлива с рядным ТНВД.

Разновидностью ТНВД этого типа являются рядные ТНВД с дополнительными втулками. Изменяя ее положение с помощью исполнительного механизма, регулируют момент начала впрыска, независимо от частоты вращения коленвала.

Схема системы впрыска топлива с рядным ТНВД с дополнительной втулкой.

Система впрыска топлива с распределительным ТНВД.

Насос в такой системе впрыска имеет единый нагнетательный элемент для всех цилиндров. Топливоподкачивающий насос нагнетает топливо в камеру высокого давления. Высокое давление создается с помощью аксиального плунжера или нескольких радиальных плунжеров. Вращающийся центральный плунжер-распределитель направляет топливо через распределительный паз к форсункам.

В аксиальном ТНВД величину цикловой подачи определяет положение регулирующей втулки. Момент начала впрыска устанавливается поворотом роликового кольца на необходимый угол. В радиальном ТНВД регулировка момента начала впрыска устанавливается поворотом кулачковой шайбы на необходимый угол. Кроме того, эта регулировка и управление величиной цикловой подачи топлива осуществляется электромагнитным клапаном.

Схема системы впрыска топлива с распределительным радиальным ТНВД.

Система впрыска топлива с индивидуальными ТНВД.

Особенностью этой системы является отсутствие (или минимальная длина в системе UPS (Unit Pump System)) магистрали высокого давления. Это позволяет достигать давления впрыска до 2050 бар и улучшить протекание процесса впрыска. Имеются две конструкции, построенные по этой системе:

Система впрыска UIS (Unit Injector System).

В ней насос и форсунка объединены в один агрегат. Привод насос-форсунки осуществляется от кулачка распредвала. Регулировка параметров впрыска происходит с помощью электромагнитного клапана высокого давления.

Система впрыска UPS (Unit Pump System).

Принципиально она не отличается от системы UIS, только насос и форсунка не объединены в один агрегат, их соединяет короткая магистраль. Такая конструкция облегчает монтаж системы на двигатель и, соответственно, упрощает обслуживание и ремонт системы.

Система впрыска топлива Common Rail.

Особенностью конструкции этой системы впрыска является разделение функций создания высокого давления и регулирования впрыска. Давление впрыска создается и регулируется в автономном ТНВД независимо от частоты вращения двигателя и величины цикловой подачи топлива.

Оно сохраняется в аккумуляторе давления. Каждый цилиндр имеет электромагнитную форсунку впрыска с клапаном высокого давления. Регулирование впрыска осуществляется электронным блоком управления.

Компаундный паровой двигатель

Упрощённая схема паровой компаунд-машины тройного расширения:

Пар высокого давления (красный цвет) от котла проходит через двигатель, выходя в конденсатор при низком давлении (голубой цвет).

Большим минусом компаунд-машины, который выявило применение на паровозах, является невозможность трогания, если поршень в цилиндре высокого давления остановился в мертвой точке. Чтобы преодолеть этот недостаток паровозы с компаундной паровой машиной получили сложные приборы трогания, подающие кратковременно свежий пар сразу в два цилиндра.

На паровозах использовалось несколько вариантов компаундов:

• цилиндры высокого и низкого давления располагаются параллельно один под другим снаружи рамы и работают на общий ползун. Данную схему имели паровозы американской постройки серий «B» и «X»;
• цилиндры располагаются последовательно на общем длинном штоке (тандем-машина). По такой схеме строились российские паровозы серий «Р» и «П»;
• Система де Глена — дополнительные цилиндры располагаются внутри рамы и работают на коленчатую ось. По данной схеме выпускались паровозы серии «У», а также опытный чехословацкий паровоз «18-01». В поздних сериях паровозов компаунд-машины не применялись из-за присущих им недостатков, добиваясь экономичности за счет перегрева пара.

Существенный вклад в изучение и применение паровой компаунд-машины на паровозах внёс российский инженер Александр Парфеньевич Бородин.

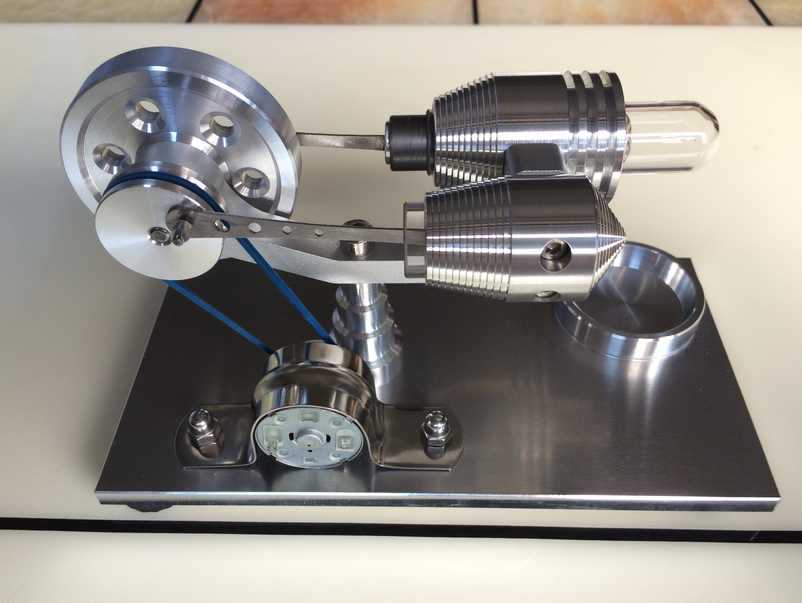

Работа установки

Принцип работы двигателя внешнего сгорания заключается в том, что в нем постоянно чередуются два этапа: нагревание и охлаждение рабочего тела в замкнутом пространстве и получение энергии. Данная энергия возникает из-за того, что постоянно изменяется объем рабочего тела.

Чаще всего рабочим веществом в таких устройствах становится воздух, однако возможно использование еще и гелия или водорода. В то время пока изобретение находилось на стадии разработки, в качестве опытов использовались такие вещества, как двуокись азота, фреоны, сжиженный пропан-бутан. В некоторых образцах пытались применять даже обычную воду. Стоит отметить, что двигатель внешнего сгорания, который запускали с водой в качестве рабочего вещества, отличался тем, что у него была достаточно высокая удельная мощность, высокое давление, а сам он был достаточно компактным.

Особенности форкамер

Любая современная климатическая система, используемая в быту, предусматривает наличие такого приспособления. Так, используется форкамера в самолете, бассейне, поезде, применяется на кораблях, чтобы в каюты подавался свежий воздух. О системе вентиляции в самолете можно прочитать здесь.

Для понимания стоит рассмотреть работу устройства на примере типового помещения, по сути, оно работает везде одинаково. Система кондиционирования имеет несколько блоков – внешний и внутренний, оба достаточно сложно организованы. Чтобы в помещении можно было создать оптимальные условия, предусмотрены различные фильтры, иные блоки, работа которых нацелена на создание нужного микроклимата. Однако если помещение большое, обычный кондиционер со своей задачей справиться не сможет.

Качественная изоляция шума. Форкамера и остальная система работает достаточно громко;
Правильный расчет работы вентиляторов, слишком большая скорость потока воздуха создает сквозняки, а это неуместно для торговых центров;
Если оборудование устанавливается в рабочем цеху, наоборот, потребуются мощные двигатели, так как здесь нужен мощный поток воздуха, способный отвести все загрязнения на улицу через клапан;
Контроль над температурой

Мощные воздушные потоки в зависимости от термальных условий могут менять микроклимат помещения, поэтому важно все сбалансировать в нужных пропорциях.

Форкамера специфика, особенности и востребованность

Создание комфортного микроклимата и очистка воздуха в помещении – далеко не всегда является настолько простой задачей, как может показаться на первый взгляд.

Тип и размер помещения, окружающие его климатические условия, сложность используемой вентиляционной системы – соблюдаемых условий может оказаться много. Помещению в экологически чистой зоне достаточно установки современного кондиционера.

А вот промышленным постройкам и супермаркетам для нормального кондиционирования требуется наличие специального помещения – воздушной камеры, форкамеры.

Специфика очистки больших объёмов воздуха

Можно легко оценить тот факт, насколько необходимой является форкамера в вентиляции, рассмотрев, что это такое детальнее.

Приставка «фор» переводится «перед», что позволяет рассматривать форкамеру, как предварительное помещение, в котором производится вентиляционный газообмен.

Для мест с сильно загрязнённой атмосферой она становится отличным «фильтром» разделяющим внутреннюю систему вентиляции помещения и внешнюю.

Для этих целей создается отдельное помещение – предварительная область или предкамера, в которой создается рабочий вентиляционный узел. Его техническое оснащение меняется в зависимости от скорости и качества проходящих воздушных потоков.

В некоторых случаях достаточно специального направляющего вентилятора, который разделяет входящий и выходящий воздух в предназначенные для этого каналы. Может понадобиться монтаж воздушных фильтров для очистки, обустройство шумоизоляции.

Особенности «предварительных» воздушных камер

Современные бытовые климатические системы, предназначенные для типовых помещений, как правило, не требуют обустройства форкамеры. Система кондиционирования, состоящая из внутреннего и внешнего блока, представляет собой сложное устройство.

В нем уже имеются различные очищающие воздух фильтры и другие блоки, задача которых – создание оптимальных климатических условий в помещении. Но их рабочие возможности весьма ограничены. Даже мощные бытовые кондиционеры могут не справляться с охлаждением больших помещений.

Их использование может оказаться экономически неоправданным.

Идея установки обычных кондиционеров в огромных промышленных постройках, подземных парковках, помещениях, размеры которых превышают несколько сотен квадратных метров – будет нецелесообразной.

Но такая вентиляция требует соблюдения нескольких условий для нормальной работы:

• Хорошая звукоизоляция. Прохождение большого количества воздуха сопровождается заметным шумом.
• Сбалансированная подача на рабочие точки. Скорость забора и передачи воздуха мощными кондиционерами способна создавать сильный поток, который не подходит для супермаркетов.
• Контроль скорости воздуха в системе. Мощный воздушный поток, предназначенный для отведения примесей, образующихся в результате производства, способен вместе с ними «захватить» и мелкие детали, используемые в работе.
• Сохранение постоянного температурного режима. При высокой скорости движения больших объёмов воздуха их температура способна серьезно влиять на микроклимат помещения.

Итог: насколько востребованы форкамеры

Основное назначение форкамер – возможность управления поступающими внутрь помещения большими объёмами воздушных масс. В этом специальном помещении происходит разделение поступающих основных масс на рабочие каналы, предварительная очистка, нормализация скорости потоков и их температуры.

В зависимости от технического оснащения воздух может подвергаться дополнительной санитарной и другой необходимой обработке. Благодаря тому, что для этих целей выделено отдельное помещение, все вышеупомянутые процессы протекают незаметно и без неудобств.

Форкамера – обязательный элемент для обеспечения качественной вентиляции современных помещений закрытого и полузакрытого типа с большой квадратурой. Обычно ее создание планируется еще на этапе проектировки, поэтому любые связанные с ней строительные вопросы не возникают.

Помните, что обустройство форкамеры – не такое простое занятие, как может показаться на первый взгляд. Без грамотного подхода к проекту можно получить лишь пристройку сомнительной пользы.

Схема вентиляции с форкамерой

Плюсы и минусы предкамерных двигателей

Система питания дизельного двигателя- Устройство и неисправности

Упоминая о двигателях внутреннего сгорания, работающих на бензине, можно с уверенностью заявить об их неэффективности, так как устройство было несовершенным и в движении показало себя с самых худших сторон. Поэтому никто из производителей не захотел полагаться на такой выбор, и в итоге подобные конструкции сейчас не используются. Конечно, изначально люди отдавали предпочтение таким аналогам из-за экономичности в расходе топлива и, одновременно с этим, уменьшением токсичности выбрасываемых отходов. Но пользователи поменяли своё мнение, испытав агрегаты на прочность в езде.

Ситуация совершенно иная, если это касается дизельных моторов, которые и являются нашим основным объектом изучения. Плюсами в движке с предкамерным двигателем выступают незначительная дымность силовой установки, не зависимо от способа езды и, что тоже весомо, такие установки не нуждаются в отборном топливе.

Вернёмся к отрицательным сторонам, куда уж без них. Непрогретый мотор плохо запускается. Из-за чего же так происходит? Суть в том, что для стабильного пуска требуется изначально хороший прогрев предкамеры, но, по причине того, что в этой системе устанавливаются электрические калильные свечи, воздух прогревается не в полной мере.

В заключении можно отметить, что принцип работы подобных двигателей имеет мало недостатков, поэтому вы можете смело отдавать ему предпочтение. Приятных поездок и не забывайте оставлять свои комментарии ниже.

Что такое мощность двигателя

Под мощностью следует понимать физическую величину, которая показывает совершаемую двигателем работу за единицу времени. При вращательном движении мощность определяется как произведение крутящего момента на угловую скорость вращения коленчатого вала. Обычно она указывается в лошадиных силах (л.с.), но встречается измерение и в кВт.

Существует несколько единиц измерения под названием «лошадиная сила», но, как правило, имеется в виду так называемая «метрическая лошадиная сила», которая равная ≈ 0,7354 кВт. А вот в США и Великобритании лошадиные силы, касающиеся автомобилей, приравнивают к 0,7456 кВт, то есть как 75 кгс*м/с, что приблизительно равно 1,0138 метрической.

• 1 кВт = 1,3596 л.с. (для метрического исчисления);
• 1 кВт = 1,3783 hp (английский стандарт);
• 1 кВт = 1,34048 л.с. (электрическая «лошадка»).

Если же конвертировать мощность 1 лошадиной силы в киловатты (в промышленности или энергетике), то она будет примерно равна 0,746 кВт. Понятие лошадиная сила не входит в международную систему измерений (СИ), поэтому измерение мощности в кВт будет более правильным.

Виды мощности

Для определения характеристик двигателя применяют такие понятия мощности как:

Индикаторной называют мощность, с которой газы давят на поршень. То есть, не учитываются никакие другие факторы, а только давление газов в момент их сгорания. Эффективная мощность, эта та сила, которая передается коленчатому валу и трансмиссии. Индикаторная будет пропорциональной литражу двигателя и среднему давлению газов на поршень.

Также есть параметр, называемый литровой мощность двигателя. Это соотношение объема двигателя к его максимальной мощности. Для бензиновых моторов литровая мощность составляет в среднем 30-45 кВт/л, а у дизельных – 10-15 кВт/л.

Бесконтактная система зажигания БСЗ

   Установка бесконтактного зажигания — действительно нужная вещь. Почувствуете разницу! Для Москвича выпускаются два различных бесконтактных распределителя. Отличаются датчиками: АТЭ2 с Холлом,  СОАТЭ с индукцией. АТЭ2 в стоит ~1300р. В его комплект входит трамблёр, катушка, коммутатор и жгут. Ставится на привод РР147, если РР118, то нужно прикупить ещё и привод. Не забудете купить новые силиконовые высоковольтные провода.

   Коммутатор прикрепляется рядом с катушкой. После установки всего этого на автомобиль не забудьте увеличить искровой промежуток свечей примерно до 0.8 мм.

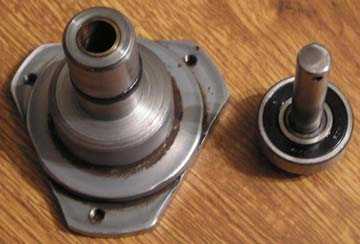

Переходник под трамблер от ВАЗ-2108 для Москвича

    Трамблер от Ваз-2108  можно установить помощью переходника. Такая БСЗ в течении двух лет успешно эксплуатируется на двух автомобилях: М-412(1,8л.) и М2141(2)(1,7л.).

   В качестве узла, передающего вращательный момент, используется доработанный вал от старого москвичевского привода и хвостовик со штифтом от родного трамблера, вращающийся в шарикоподшипнике №6203 и двух стартерных медно-графитовых втулках, внутренний диаметр которых после запрессовки разворачивается до диаметра 13 мм.

   Поскольку внутренний диаметр подшипника и диаметр вала имеют разный размер, на вал предварительно напрессовывается промежуточная втулка.

   Фланец переходника фрезеруется, как видно на снимке, сверлятся отверстия и нарезается резьба под винты.

ВНИМАНИЕ! Переходник рассчитан под привод трамблера нового образца, с хомутом-обжимкой
