Смазочная система двигателя

Диагностика системы смазки

Современные двигатели оборудованы датчиками, которые расположены в разных частях. В процессе эксплуатации водитель не видит информации о том, какие системы и в каком режиме работают. На управляющий компьютер информация приходит в виде зажигания отдельных индикаторов. Они показывают на возникновение определенных погрешностях в работе.

В случае возникновения определенного сбоя появляется надпись «Check engine», она сигнализирует о возникающем сбое. Эксплуатировать с подобными сообщениями нежелательно.

При износе двигателя такая надпись может сигнализировать о понижении давления. Поэтому, если водитель видит подобное сообщение, то нужно провести диагностику.

Диагностика выполняется в следующей последовательности

1. Производится соединение разъема с компьютером.
2. Включается необходимая программа.
3. На холодном двигателе определяется показание нулевых характеристик.
4. Запускается мотор.
5. После прогрева до нормального теплового режима программа автоматически считывает информацию с датчиков, которые установлены при изготовлении.
6. Среди считываемой информации получают данные о давлении в режиме холостого хода.
7. У некоторых моделей ДВС и программного обеспечения можно проверить работу на режимах разгона или торможения двигателя. Поэтому поучается более полная информация о состоянии систем.
8. В большинстве программ помимо общего состояния можно уточнить, насколько соответствует используемое масло режимам работы двигателя.

По типу ошибок, которые регистрируются после проведения диагностики, можно принимать решение о том, что требуется для конкретного мотора. Если пробег небольшой, то чаще всего восстанавливается нормальный режим при замене расходных материалов. Система смазки начнет показывать приемлемые показатели при заливке новой смазки.

Техническое обслуживание системы смазки

Наиболее часто встречаются следующие неисправности системы смазки: снижение уровня масла, повышение или понижение его давления в системе, загрязнение масла.

Снижение уровня масла может быть вызвано негерметичностью масляного картера двигателя, плохим уплотнением коленчатого вала или износом сальников и выгоранием масла.

Повышенное давление в системе смазки может быть обусловлено применением масла повышенной вязкости, загрязнением каналов системы и масляного фильтра, неисправностью редукционного клапана, в редких случаях – отказом датчика давления масла, а пониженное давление – недостаточным уровнем масла в масляном картере, уменьшением его вязкости, засорением маслоприемника, износом деталей масляного насоса, подшипников коленчатого или распределительного вала, заеданием редукционного клапана в открытом положении.

Причинами интенсивного загрязнения масла и его быстрого старения являются попадание в масло охлаждающей жидкости, длительная работа двигателя в режимах, отличающихся от номинальных (температура охлаждающей жидкости менее 60 °С или более 100°С), значительный износ деталей цилиндропоршневой группы, применение несоответствующего масла.

Диагностика состояния моторного масла

Все виды моторных масел имеют свой срок службы, после которого оно становится — непригодным. На упаковке с маслом производитель всегда указывает рекомендации по пробегу автомобиля, через который необходима его замена. Эти рекомендации даются без расчета условий эксплуатации автомобиля – погодные условия, запыленности дорог, периодические стояния в пробках, когда машина не двигается, а ее двигатель все равно работает, и частая эксплуатация по городу — значительно сокращает срок службы масла. Поэтому не стоит полагаться на рекомендации и стараться наблюдать за качеством масла — самостоятельно.

Проверка масла в двигателе

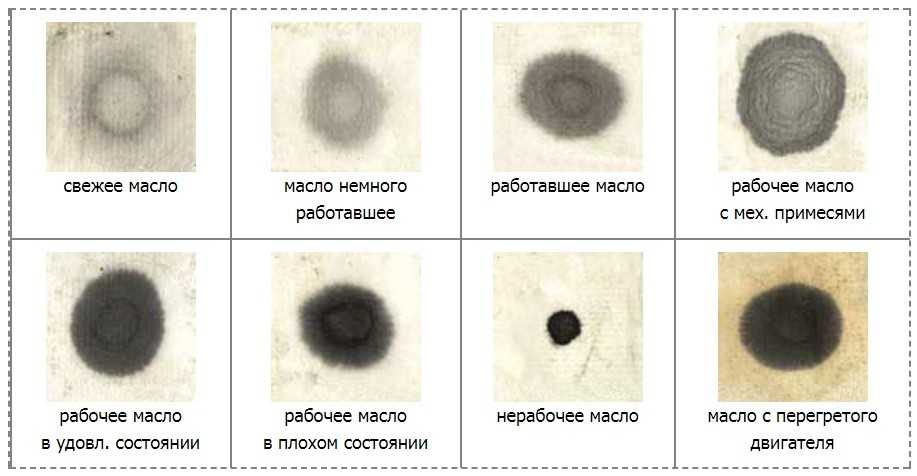

Проверить состояние масла можно по капле с масляного щупа двигателя. Необходимо один раз капнуть на лист бумаги и подождать 15 минут, пока капля пропитается и сформирует четкое пятно. Теперь просто сравниваем полученный образец с представленными в таблице ниже.Капля должна быть не более — 3 сантиметров в диаметре.По бумажной пробе масла учитывают три зоны капли. Цвет и рисунок пятна, а так же — равномерность растекания.

Чистое масло, без примесей, оставляет — большое светлое пятно. Оно может вовсе исчезнуть через пару суток. Если позже пятно пожелтеет, окислится, значит масло работало в двигателе при повышенных температурах, что указывает на неисправности в работе мотора.

Чем светлее пятно в зоне ядра — тем работоспособнее проверяемое масло.
Сильное потемнение говорит о насыщении металлами и примесями и если такое масло оставить работать в двигателе дальше, износ двигателя увеличится в разы.Маленькая зона последнего кольца, диффузии, говорит о потере своих свойств у присадок, добавленных в масло для моющих и диспергирующих качеств. Такое масло может работать в моторе и дальше, но уже — не выполняя присадочных свойств.

Полное отсутствие последнего кольца говорит о присутствии воды и полной потере присадочных свойств. Если ядро такого масла густое и по цвету близкое к черному, значит — было неоднократно отработано и уже давно пришло в негодность!В других случаях масло просто состарилось о времени, вышел срок годности, или были нарушены условия его хранения.Вода наносит сильный вред моторным маслам.
Попадая в него в соотношении 0,2 % вода начинает быстро разлагать существующие в ней присадки. Далее при работе двигателя с таким маслом в трубках и каналах мотора забиваются густыми отложениями.
В дальнейшем это приводит — к поломкам деталей в двигателе!

Распад присадок увеличивает нагар на деталях, образуются — отложения, пены, пленки.

Из каких элементов состоит система смазки

Каждый двигатель оборудован системой смазки, состоящей из нижеследующих узлов:

• Масляный резервуар (маслобак). Расположен преимущественно в нижней части двигателя;
• Маслозаборник – патрубок, подающий масло из картера к масляному насосу;
• Масляный насос. Различают шестеренчатые и роторные. В современных моторах все чаще встречаются последние. Причина тому – простота конструкции и технологические соображения. Роторные насосы не допускают применения высоковязких масел;
• Фильтр очистки масла с гофрированным бумажным элементом. В отдельных случаях может применяться еще и фильтр грубой очистки, но на большинстве двигателей им является сетка маслозаборника;
• Датчики системы управления (ECU).
• Система маслоподающих каналов.

Возможные неполадки

Наиболее распространёнными неполадками, с которыми встречаются автомобилисты, является выход из строя деталей масляного насоса, фильтров (чаще – из-за износа), потеря герметичности узлов, нарушение регулировок или механические проблемы с редукционными клапанами.

Неисправности системы смазки двигателя, как правило, связаны с двумя группами неполадок.

• Неполадки, которые приводят к понижению давления масла. Они могут быть результатом деформации, износа, повреждения масляного насоса, низкого уровня масла, засорения фильтра, выхода из строя датчика масла, заедания редукционного клапана.
• Неполадки, которые приводят к повышенному расходу масла. Это результат выхода из строя газораспределительного механизма, износа прокладки насоса, засорения вентиляции картера, повреждения КШМ (кривошипно-шатунного механизма), ослабления масляного фильтра (или изначально ошибки при его закреплении).

Для выявления показателей давления используют сигнальные лампы на панели приборов транспортного средства. Пониженное давление масла – прямой сигнал, свидетельствующий о том, что на транспортном средстве нельзя ездить, и требуется ремонт или техническое обслуживание.Для определения расхода масла у современных автомобилей с автоматикой есть специальная контрольная лампа на панели приборов. Для определения проблемы у транспортных средств без такой лампы традиционно применяют щуп.

Износ и деформация

Если диагностика показывает, что детали износились, то есть отслужили свой срок эксплуатации, в большинстве случаев не стоит пытаться восстанавливать их. Её нужно менять. У прокладок, колпачков, сальников фильтров есть ресурс (указан в документации на детали), и, если их не заменить, количество проблем можно только увеличить. Например, несвоевременная замена фильтра приводит к критической концентрации вредных примесей, что может привести к деформации не только самого фильтра, но и корпуса. К деформации корпуса может привести, например, износ наружной поверхности втулок насоса.

Кстати, о деформации. Она может наступить гораздо раньше самого износа. Но, чтобы решить проблему, придётся не просто менять деформированную деталь, но и устранять причину, которая привела к этой неприятности.

Например, при механической деформации часто корень проблемы – в неисправностях иных узлов, взаимодействующих с ССД. В частности, деформация деталей системы смазки может быть ответной реакцией на выход из строя сайлентблоков, нарушение крепления ДВС. Впрочем, здесь важна именно комплексная диагностика. Сразу «обвинять» крепление ДВС или сайлентблоки не стоит. Например, в ситуации, когда деформированы детали клапанной группы ГРМ, часто виновато качество масла.

Профилактика неисправностей

Самая эффективная профилактика неисправностей – регулярное квалифицированное техобслуживание:

• Систематическая замена масляного фильтра.
• Систематическая замена моторного масла.

При это нужно четко знать сколько моторного масла требуется системе, учитывать объем системы смазки двигателя. Недостаточное количество масла – это создание нагрузки на детали, увеличение сухого трения, ускорение износа. Переизбыток масла – риск создать избыточное давление и вывести из строя сальники распредвала, коленвала, «убить» уплотнители и нарушить герметичность.

Важно! Вместе с заменой масляного насоса всегда важно не лениться заменять масляный фильтр. Важный элемент профилактики – это и грамотная эксплуатация ДВС. Особенно важно корректно запускать двигатель в морозное время

При низких температурах вязкость масла густеет, и путь масла к трущимся деталям ухудшается. Прогрев двигателя перед запуском в этой ситуации – необходимая операция

Особенно важно корректно запускать двигатель в морозное время. При низких температурах вязкость масла густеет, и путь масла к трущимся деталям ухудшается

Прогрев двигателя перед запуском в этой ситуации – необходимая операция

Важный элемент профилактики – это и грамотная эксплуатация ДВС

Особенно важно корректно запускать двигатель в морозное время. При низких температурах вязкость масла густеет, и путь масла к трущимся деталям ухудшается. Прогрев двигателя перед запуском в этой ситуации – необходимая операция

Прогрев двигателя перед запуском в этой ситуации – необходимая операция.

Своевременное техническое обслуживание и профилактика – это обеспечение смазочными веществами всех деталей, вступающих в трение, защита ДВС от перегрева, остаточных продуктов сгорания, гашение колебаний и подавление шумов.

Источник

Основное назначение системы смазки в двигателе

Масло не только обеспечивает правильную работу подвижных механических частей силового агрегата, но и отвечает за охлаждение двигателя. Сегодня в современных моторах, которые работают с максимальной нагрузкой, именно система смазки позволяет обеспечить беспроблемную эксплуатацию силового агрегата. К качеству масла предъявляются повышенные требования, поэтому большинство современных моторов используют синтетические составы, которые отличаются долговечностью, способны работать при существенных нагрузках и длительное время сохраняют свои эксплуатационные характеристики. Сама система смазки работает с повышенным давлением, что позволяет быстро прокачивать по двигателю рабочую жидкость, обеспечивая его смазку и быстрое охлаждение.

Качественное синтетическое масло создает на подвижных элементах двигателя тонкую плёнку, снижающую трение, обеспечивает охлаждение и быстрый отвод продуктов износа. Без такого качественного охлаждения двигатель будет быстро перегреваться, а без тонкой пленки существенно повышается трение, что приводит к повышенному износу деталей

Именно поэтому качеству самого масла и правильности работы системы смазки необходимо уделить должное внимание

Такая система смазки состоит из следующих компонентов:

• 1. Фильтры.
• 2. Масляный насос.
• 3. Поддон.
• 4. Каналы, по которым осуществляется движение рабочей жидкости.

Встроенные датчики контролируют как температуру масла, так и давление в системе, что позволяет определить возможные неисправности системы смазки. Большинство современных двигателей также имеют дополнительный радиатор для охлаждения масла, что позволяет существенно снизить рабочую температуру жидкости, улучшая охлаждение мотора. Привод насоса может выполняться с помощью ремня или же цепи. В последние годы наибольшей популярностью стал пользоваться цепной привод, который чрезвычайно долговечен, прочен и не требует какого-либо обслуживания в процессе эксплуатации.

Диагностические работы по системе зажигания

Предназначение системы зажигания – воспламенение рабочей смеси в цилиндрах двигателя в заданные моменты времени. Из этого следует, что основная сфера ее применения – карбюраторные и инжекторные ДВС. В состав системы зажигания по направлению движения энергии входят:

• аккумуляторная батарея и генератор;
• замок и ключ зажигания;
• катушка зажигания;
• конденсатор;
• прерыватель и распределитель (классическая компоновка);
• электронный блок (компоновка CDI);
• низковольтные и высоковольтные провода;
• свечи зажигания.

Все неисправности системы зажигания можно условно разделить на три группы: искра отсутствует вовсе, искра отсутствует в некоторых цилиндрах или искра присутствует, но не в требуемый момент времени. Это неизбежно отражается на характере работы ДВС. В первом случае все просто – если нет искры, нет воспламенения смеси. Во втором наблюдается так называемое «троение» двигателя, при котором существенно падает мощность и стабильность работы, наблюдаются сильные вибрации. Третий случай привод к чересчур раннему или позднему зажиганию, что означает снижение эксплуатационных характеристик автомобиля и ускоренный износ кривошипно-шатунного механизма.

Проверка исправности системы зажигания проводится в направлении, обратном направлению движения энергии. Сначала контролируется техническое состояние свечей и их колпачков. Высоковольтные и низковольтные провода прозваниваются при помощи мультиметра. После этого определяется момент зажигания, на основе чего делается вывод о необходимости регулировки, ремонта или замены распределительных устройств. Состояние катушки можно проверить, измерив ее индуктивность и сопротивление, а для АКБ и генератора решающими показателями станут напряжение и сила тока.

Проверка компрессии в цилиндрах двигателя

Одно из важнейших и самых распространенных мероприятий, которое поможет удостовериться в том, что ваш двигатель правильно работает. Измерение компрессии поможет узнать о проблеме преждевременно, пока она не привела к серьезным неполадкам в работе двигателя или к его остановке во время поездки.

Для проверки компрессии для любительского использования есть специальный прибор – компрессометр. Современные компрессометры укомплектованы всем необходимым для потребителя, в том числе адаптерами (переходниками) для разных моделей, так же может быть измерена компрессия в дизельном двигателе автомобиля. Измерение компрессии двигателя в автосервисах производится при помощи мотортестеров или компрессографов. Снижение компрессии может быть вызвано разными факторами, в том числе износом деталей поршневой группы, неисправностями деталей газораспределительного механизма и т.д. Перечислять можно очень долго. Но самое главное, что нужно знать, так это то, что при понижении давления параметры двигателя и экономичность значительно ухудшаются. Обычному автолюбителю вряд ли будут понятны цифры, которые получены при проверке компрессии в цилиндрах двигателя. Для простоты и удобства есть специальные руководства по измерению компрессии двигателя. При этом необходимо использовать руководство для конкретного типа двигателя

Когда нет кода ошибки

Проблемы без кода — это те, которые ненавидят все, особенно, когда симптомы появляются периодически. В таких ситуациях вы должны посмотреть на симптом (ы) и сделать некоторые обоснованные предположения о том, на что следует посмотреть в первую очередь.

Как и раньше, подход к решению проблемы, не связанной с кодом, будет зависеть от того, что имеется в вашем диагностическом арсенале.

Если у вас есть анализатор выбросов, вы можете сначала посмотреть на выхлопные газы. Если у вас есть мультиметр или осциллограф, вы можете проверить датчик, инжектор, зажигание или даже форму сигнала топливного насоса.

Поскольку большинство технических специалистов сегодня владеют каким-либо типом сканирующего инструмента, проверка системных данных — это то же самое место, с которого можно начинать, даже когда нет кода ошибки.

Одна из первых вещей, которую вы должны проверить — это состояние цикла. Топливная система не может подавать правильную топливную смесь, если контур разомкнут.

Если двигатель не может войти в замкнутый контур после того, как он прогрелся или работал, он может иметь неисправный датчик охлаждающей жидкости или открытый термостат.

Следующим логическим шагом было бы посмотреть на выходной сигнал датчика охлаждающей жидкости, чтобы увидеть, нормально ли он работает или его сопротивление изменяется по мере прогрева двигателя. Отсутствие изменений в сопротивлении или показания, выходящие за пределы диапазона, покажут вам, что датчик охлаждающей жидкости неисправен.

Для проверки термостата вы можете использовать инфракрасный термометр для измерения температуры охлаждающей жидкости на выходе термостата после прогрева двигателя. Если показания температуры низкие, возможно, термостат открыт, отсутствует или имеет неправильную номинальную температуру двигателя.

Если система входит в замкнутый контур, посмотрите на входы TPS и MAP, чтобы убедиться, что они меняются при изменении положения дроссельной заслонки.

Вязкость масла 5W-40

Вязкость моторных масел меняется при нагреве и охлаждении. При повышении вязкость снижается, масло становится более жидким, текучим. При понижении – наоборот повышается, масло становится более густым. Для стабильной работы двигателя без признаков интенсивного износа моторные масла должны удовлетворять следующим требованиям:

• Прокачиваться по каналам системы смазки при низкой температуре;
• Обеспечивать достаточную несущую способность масляной плёнки на двигателе, прогретом до рабочей температуры.

Параметры обозначения вязкости моторных масел

Чтобы производители автомобильных моторов могли задавать вязкостные свойства масла, заливаемого в систему смазки, а владельцы автомобилей покупать смазочные материалы, соответствующие применяемым требованиям, SAE предложена единая система маркировки. Она существует и сегодня. Благодаря ей, по маркировке сразу можно определить сезонность и температурную применяемость любого моторного масла, независимо от его производителя. Маркировка имеет вид AW-B, где:

• A – число, характеризующее нижнюю температуру воздуха, при которой масло можно прокачать по каналам системы смазки;
• W – буква, обозначающая, что первое число относится к зимнему периоду (от английского winter – зима);
• B – число, обозначающее параметр верхней температуры, при которой масляная плёнка сохраняет несущую способность.

У масел, предназначенных для эксплуатации летом присутствует только второе число, у зимних – только первое с буквой W. Оба числа в маркировке говорят, что данное масло может использоваться круглый год при температурах, не выходящих за границы, условно обозначенные числами.

Расшифровка обозначения 5W40

Если быть точным, цифры в обозначении представляют параметры динамической и кинематической вязкостей при нормативных температурах. Но для автомобилистов важны не цифры, понятные только специалистам, а температуры, при которых можно без проблем эксплуатировать автомобиль с залитой в мотор жидкой смазкой конкретной марки. Для моторного масла 5W-40 эти данные имеют следующие значения:

• Температура воздуха, при которой возможно прокачивание масла по системе смазки – минус 35 ºC;
• Температура воздуха, при которой масляная плёнка в прогретом двигателе сохраняет несущую способность, т. е. может надёжно разделять трущиеся поверхности – плюс 35 ºC.

Таким образом, масло с маркировкой 5W-40 предназначено для круглогодичной эксплуатации, т. е. является всесезонным.

Расшифровку надписи на ёмкости следует читать так: мотор, при исправных стартере, системе охлаждения и полностью заряженном аккумуляторе соответствующей ёмкости может уверенно запускаться и работать в температурном интервале от – 35 до 35 ºC. Масло 5W-40 может применяться практически на всей европейской части России.

Масляный насос центробежного фильтра

Насос центробежного фильтра служит для подачи необходимого количества масла в центробежный фильтр. Подача этого насоса выбрана такой, чтобы на режиме минимальной частоты вращения коленчатого вала дизеля давление масла на входе в центробежный фильтр было не менее 0,8 МПа, что обеспечивает вращение ротора фильтра с требуемой частотой вращения.

Привод этого насоса осуществляется от заднего распределительного редуктора. Масляный насос центробежного фильтра (рис. 54) имеет шестерни, вращающиеся в бронзовых подшипниках скольжения. Втулки подшипников запрессованы соответственно в корпус и крышку. Описание привода масляного насоса и особенности конструкции насосов, устанавливаемых на тепловозах ТЭ10Л, ТЭ10В, ТЭ10М, приведены в главе VIII.

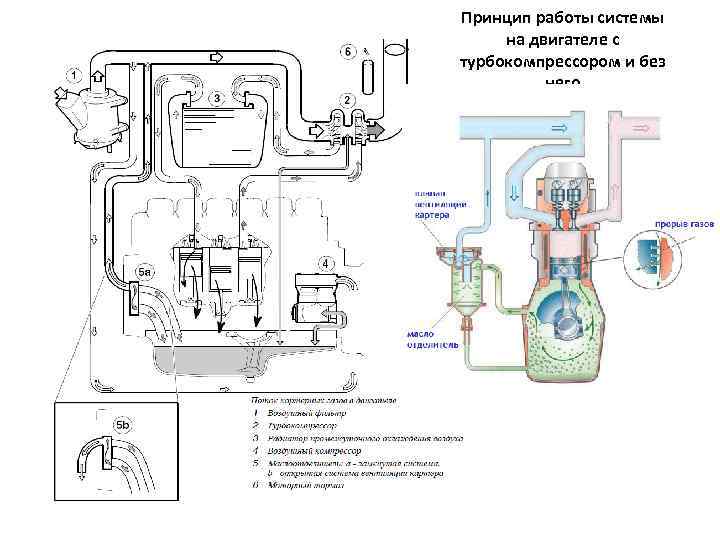

Ремонт системы смазывания двигателя

Основными неисправностями системы смазывания являются: подтекание масла

в соединениях; повышенное или пониженное давление масла или его полное отсутствие; повышенный расход масла; нарушение работы системы вентиляции картера двигателя.

Техническое обслуживание системы смазывания сводится к замене масла и промывке системы. Масло необходимо менять после пробега первых 5000 км и 15 000 км, а затем примерно через каждые 15 000 км пробега. При эксплуатации автомобиля в зонах с холодным климатом, в сельской и горной местностях, а также при плохих дорожных условиях масло меняют чаще. Замена масла производится на разогретом двигателе.

Для сбора отработанного масла нужно подставить емкость, открыть пробку заливного патрубка, вывернуть сливную пробку из поддона картера и полностью слить масло, завернуть пробку и установить новую прокладку. Через каждые 25 000–30 000 км пробега, если на корпусе подшипников распределительного вала появляются липкие смолистые отложения, надо систему смазки промыть маслом ВНИИНД-ФД. Для этого остановить двигатель, слить отработанное масло, не снимая масляного фильтра, и залить масло ВНИИНД-ФД до о на указателе уровня масла, запустить двигатель и дать ему поработать на этом масле 10 мин на малых оборотах холостого хода. Затем промывочное масло полностью сливают, снимают грязный масляный фильтр, ставят новый масляный фильтр и заливают масло, соответствующее сезону.

При снятии фильтра вытекает масло, поэтому необходимо подставить емкость. Масляный фильтр при установке заворачивают вручную, руководствуясь указаниями по его сборке и разборке. Фланцы фильтра следует промыть бензином, а резиновое уплотнение слегка смазать маслом. После этого нужно залить чистое масло в картер двигателя. Моторные масла, предназначенные для дизельных двигателей, нельзя применять для двигателей бензиновых. Если масло пригодно как для бензиновых, так и для дизельных двигателей, оно имеет соответственные обозначения, например SF/CD. От работы масляного фильтра зависит нормальная смазка двигателя. В случае неисправности в системе смазывания прежде всего проверяют уровень масла, затем его вязкость, правильность работы приборов контроля, исправность масляного насоса.

Что происходит, когда вязкость масла ниже нормы

Вязкость масла ниже нормы не принесет ничего хорошего для двигателя.Масляная пленка в зазорах будет ниже нормы и просто не будет успевать отводить тепло из зоны трения. Поэтому в этих точках под нагрузкой масло будет сгорать. Продукты угара и металлическая стружка в зазорах между поршнем и цилиндром могут привести к заклиниванию двигателя.

Слишком жидкое масло на новом двигателе, когда зазоры еще не слишком большие, будет работать, но когда двигатель уже не новый, и зазоры сами по себе увеличатся, то процесс угара масла будет ускоряться.

Тонкая масляная пленка в зазорах не сможет обеспечить нормальную компрессию и часть продуктов сгорания бензина будет попадать в масло. Мощность падает, рабочая температура повышается, процесс истирания и угара масла ускоряется.

Такие масла используются на специальных автомобилях, режимы которых рассчитаны на работу именно с этими маслами.

Принцип работы и назначение системы смазки

Как уже говорилось выше, система смазки для автомобилей отыгрывает колоссальную роль и влияет на то, как долго прослужит двигатель. Обусловлено это тем, что механизмы внутри двигателя прибывают в постоянном движении, шестерни и другие детали непрерывно трутся друг о друга, из-за этого они нагреваются еще больше, не говоря о том, что во время сгорания топлива этот узел и так находится в среде с повышенными температурами. Ввиду этих обстоятельств, внутренние механизмы могут подвергаются большому износу, но чтобы минимизировать ущерб, нужно постоянно добавлять в процесс работы смазочное вещество, чем и занимается обсуждаемая система.

Помимо своей прямой задачи, данная система выполняет ряд не менее важных функций:

• Смазка охлаждает трущиеся элементы;
• Смазочное вещество также способствует устранению нагара и всевозможных микрочастиц, которые скапливаются во время работы автомобиля;
• Данный узел также не позволяет образовываться ржавчине внутри двигателя.
