Особенности и предназначение насоса низкого давления

Актуальные виды

Используемый в системах автомобильных ДВС топливный насос низкого давления может демонстрировать на выходе различные характеристики и конструктивные особенности. Все ТННД можно разделить на 2 основные группы:

• механические;
• электрические.

Представить себе современный авто, будь он бензиновым или дизельным, без ТННД невозможно. Ведь именно с помощью этого устройства топливо выкачивается из бака, и подаётся для дальнейшей работы ДВС.

Сначала рассмотрим механические устройства.

Если говорить про механический тип, то такие ТННД в основном встречаются на старых карбюраторных двигателях. Монтируется на блок цилиндров, фиксируется простым винтовым соединением. Работа выполняется за счёт коленчатого вала, имеющего эксцентриковый кулачок. При нажатии на этот кулачок происходят сокращения, и бензин подкачивается в камеру.

Чтобы топливо не выливалось обратно в бак, в этом узле дополнительно используется специальный невозвратный клапан. Последующие активные нажатия способствуют поступлению горючего в карбюратор для последующего сгорания.

Более продвинутым и современным решением стал электрический тип устройства.

Он актуален для инжекторных автомобильных двигателей, поскольку инжектор повлёк за собой использование большого числа всевозможного электрического оборудования. В итоге нагнетать механическим путём топливо стало уже невозможно. Он не мог выполнять свои задачи и нужного давления соответственно уже не создавал, учитывая требования новой системы.

Если рассматривать электронасос в упрощённом исполнении, то это сам насосный компонент и электропривод (электромотор), заключённые в корпус. Здесь же внутри предусмотрен фильтр, заборник топлива и датчик расхода. Принцип работы напоминает механический аналог. Но отличие в том, что за перемещение горючего отвечает электромотор.

ТННД монтируются внутри топливного бака. Ошибочно считать, что это неправильно с позиции безопасности. В случае же с механическим типом устройства нагрев горючего происходил под воздействием работы ДВС. В электросистемах подобная проблема полностью исключается. Топливо непрерывно осуществляет движение по системе из специальных трубок, что не позволяет рабочей жидкости нагреваться до опасных температур, или хотя бы приближаться к этим значениям.

То есть можно смело утверждать о том, что установка ТННД в бензобак является наиболее правильным и рациональным решением с позиции сохранения оптимальной температуры. Ведь расстояние между насосом и источником тепла внушительное.

Также важно заметить, что компоненты конструкции электронасоса находятся в постоянном контакте с бензином. Они погружены в него. Как итог, говорить о каких-либо коротких замыканиях и воспламенениях не имеет смысла

Их в принципе произойти не может

Как итог, говорить о каких-либо коротких замыканиях и воспламенениях не имеет смысла. Их в принципе произойти не может.

Принцип работы

Используемая схема работы автомобильного насоса низкого давления предусматривает наличие 2 режимов функционирования:

Учитывая назначение, а также разобрав само устройство автомобильного ТННД, не лишним будет детальнее разобрать его принцип работы.

Этап подготовки наблюдается в момент, когда поршень начинает своё движение в направлении вверх. В это время на него действует эксцентрик, пружина стягивается. Затем запускается движение горючки в камерах между элементами фильтрации грубой и соответственно тонкой очистки.

Если же говорить про рабочий режим, то он происходит при обратном совершаемом движении поршня, когда он перемещается вниз.

За счёт этого при разных режимах работы можно создавать внутри автомобильной топливной системы наиболее оптимальные условия для работы установленного в машине двигателя. Ведь если поршень будет постоянно совершать движения, нагрузка окажется очень высокой, и всё это закончится вполне ожидаемыми неисправностями, поломками узла.

Если топливо будет подаваться в меньшем количестве, тогда напряжение увеличится, поршень не сможет с ним совладать и справиться. Итогом станет зависание поршня. Это указывает на подачу топливным механизмом меньшего количества рабочей жидкости. Если топливо подаётся в больших объёмах, поршень активно совершает свои движения, ТННД перегоняет больше горючки.

Разобравшись с тем, как работает в двигателе насос низкого давления и каким образом он связан с ТНВД, обязательно стоит рассказать о существующих разновидностях применяемых ТННД.

Устройство топливных насосов

Несмотря на многолетнюю практику автомобилестроения, конструкторы применяют различные конструкции механизмов нагнетания энергоносителя. Ответ на такие вопросы как ТНВД (топливный насос высокого давления), что это такое и какие функции выполняет, кроется в устройстве агрегатов.

В классификации основных узлов систем впрыска топлива различают следующие модификации:

• Вакуумные механизмы. Созданы на базе механических устройств, привод заменен на электрический;
• Плунжерные модели. Редкие по конструкции, чаще всего это топливные насосы с форсунками высокого давления для дизельных двигателей;
• Использование центробежной силы активно используется в одноименных элементах, обладающих внушительным эксплуатационным ресурсом;
• Роликовые и шестеренчатые устройства нагнетают бензин и другое топливо за счет разрежения подвижных элементов. Отличаются устойчивыми показателями снабжения.

Механические топливные насосы

До появления моделей с электрическим приводом нового поколения эти модификации оставались основными для снабжения карбюраторных двигателей. Приводимые в движение через эксцентриковые кулачки распределительного вала обеспечивали ожидаемую точность впрыска по дозировке и временным интервалам. Альтернативные модели механических бензонасосов получали импульс от масляного насоса.

Комплектация устройства следующая:

• Толкатель с кулачком привода и рычагом;
• Возвратная пружина толкателя;
• Мембрана подвижного привода на штоке;
• Система клапанов всасывания и нагнетания;
• Фильтрующий элемент;
• Корпусная часть.

Основной принцип работы топливного механического насоса строится на базе системы, обеспечивающей создание разрежения и последующий контроль давления. Из недостатков – необходимость задания настроек (калибровки), частичная потеря мощности двигателя. Вторая проблема впоследствии была решена за счет перераспределения нагрузки с распределительного вала мотора на масляный насос.

Как проверить работу механического топливного насоса

От исправности этой детали зависит равномерность движения автомобиля. При полном выходе из строя насоса машина попросту не заведется или старт двигателя будет происходить с трудом. Обнаружить неисправность можно на холостом ходу, когда проявляются так называемые «плавающие обороты. Также выход из строя механического топливного насоса вызывают ощутимую потерю динамики.

Учитывая, что нагнетатель представляет собой сложное устройство, проверка исправности осуществляется по следующим направлениям:

• Напряжение на клеммах насоса;
• Предохранитель;
• Нормативное давление в рампе.

Если по внешним признакам не удается выявить неисправность, поломка произошла внутри сборки. В этом случае чаще всего рекомендуется полная замена агрегата.

Насосы для подачи топлива с электрическим приводом

Основным предназначением систем с импульсным управлением является обеспечение рабочего цикла двигателей с распределенным впрыском топлива. Вопрос о том, что такое электрический бензонасос, достаточно обширный, поскольку для распределения жидкостной рабочей среды используется практически весь арсенал технологий. Вакуумные, роликовые и даже вихревые устройства, каждые из таких механизмов подбирается под тип непосредственно конструктором автомобиля.

Как проверить работоспособность электрического насоса

Причины выхода из строя генератора давления топливной системы аналогичным симптомам для механических устройств. Потеря динамики, прерывистое движение, — износ бензонасоса выявляется по принципу работы. На первых этапах сервиса производится замена фильтра, проверка работоспособности предохранителя. Также в ходе опроса автовладельца может быть выявлена привычка ездить с малым количеством топлива, в результате чего агрегат работает «на сухую», подвергаясь повышенному износу.

Виды ТННД

Топливный насос низкого давления используется абсолютно на всех машинах любого года выпуска и марки. Без него обойтись не получится, так как именно он выкачивает горючее из бака и подает его в остальную систему. Однако есть разные виды таких насосов. Например, вместе с карбюратором работает слабый механический ТННД, в то время как на инжекторах устанавливается более серьезный топливный электронасос. В дизельных же моторах такой топливный насос транспортирует горючее исключительно к ТНВД.

Механический тип

Механический вариант устанавливается на блоке цилиндров и крепится обычными винтами. Его работа обеспечивается валом коленчатого типа с эксцентрическим кулачком. Нажатие на кулачек приводит к сокращениям и таким образом бензин подается в камеру. Для предотвращения попадания топлива обратно используется специальный клапан. При последующих нажатиях топливо поступает в карбюратор, где и сгорает.

Кстати, механический тип устройства позволяет легко завести машины после длительного простоя. Для этого можно вручную подкачать топливо и пересыхание не станет проблемой.

Механический топливный насос низкого давления

Электрический тип

С появлением инжектора и внедрения большого количества электрических устройств, использование механического нагнетателя стало просто невозможным, так как он не справлялся со своими функциями и не создавал нужного низкого давления.

Электронасос в упрощенном виде состоит из насосного элемента и приводного электрического двигателя в корпусе. В нем же размещен фильтр, топливозаборник и датчик расхода бензина. Работает он по схожей схеме с механическим вариантом, за исключением того, что топливо перемещается в системе с помощью того самого электродвигателя.

Топливный насос низкого давления располагается внутри бака. Многие считают, что это небезопасно, но это ложное мнение. Если в механических вариантах этого устройства часто перегревался бензин из-за тепла, выдаваемого двигателем, то на электрических вариантах такой проблемы нет. Бензин без перерыва движется по системе топливных трубок и это не дает ему нагреваться до предельных температур. То есть, такое расположение способствует сохранению нормальной температуры, ведь расстояние до источника тепла максимальное.

Более того, из-за непрерывного контакта элементов конструкции и бензина исключается возможность возникновения коротких замыканий, приводящих к возгоранию.

Электрические варианты устанавливаются и на дизельные машины. Сейчас они служат в качестве дополнения в системе и используются для транспортировки дизеля к ТНВД.

Здесь топливный насос низкого давления очень часто объединен с насосом высокого давления. Это объясняется необходимостью постоянной подачи топлива для обеспечения стабильной работы на разных оборотах.

Электробензонасос на мотор с карбюратором

Итак, электрический топливный насос низкого давления на инжекторных авто стоит в бензобаке и осуществляет забор горючего из топливного бака, после чего подает его под определенным давлением к форсункам. В результате двигатель работает стабильно независимо от нагрузки, также удается добиться точного и своевременного впрыска.

При этом как в первом, так и во втором случае насос подает горючее в дозирующие системы (форсунки или карбюратор). Вполне очевидно, что если вместо механического насоса поставить электрический, можно добиться безотказной работы карбюратора и стабильной подачи топлива.

Однако важно понимать, что электробензонасос на карбюраторе должен работать с низким давлением, чтобы избежать переливов топлива. Что касается самой установки, электрический насос в ряде случаев устанавливается под капотом, а не в баке (как на инжекторе)

Также достаточно распространенным является вариант, когда насосную секцию интегрируют прямо в бензобак.

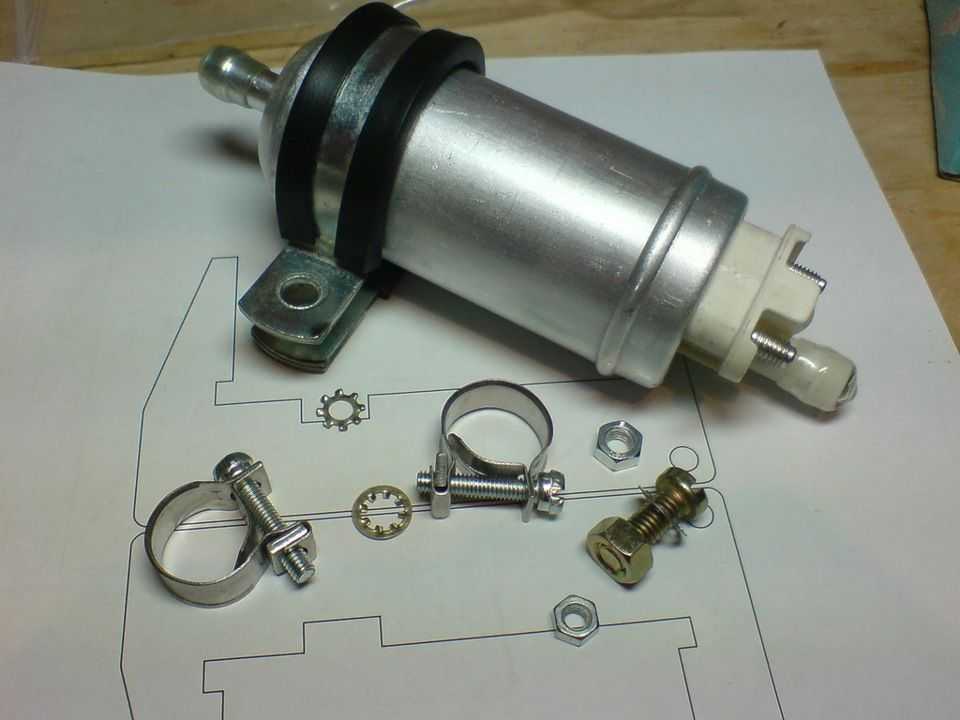

Установка электрического бензонасоса на карбюратор

Сразу отметим, установка электробензонасоса на карбюраторный ДВС сопряжена с рядом сложностей

Обратите внимание, без надлежащего опыта проведения подобных работ проводить указную доработку топливной системы самостоятельно не рекомендуется

Теперь давайте рассмотрим распространенный способ установки на примере. Прежде всего, нужно подобрать наиболее подходящий по производительности топливный электронасос для конкретного типа ДВС и установленного на машине карбюратора.

Кроме насоса также следует подготовить следующие элементы:

• шланг длиной 5 метров, внутренний диаметр шланга около 8-9 мм;
• дополнительно потребуется реле;
• также нужно иметь сверло 3 или 4 мм;
• еще понадобится топливный фильтр от инжекторных систем;
• топливный фильтр для карбюраторных систем;
• трубка из стали 7 мм со стенкой 0.8 мм и длиной 25 см;
• топливный шланг с внутренним диаметром 12 мм;
• штуцер-переходник с 8 мм на 12 мм;

Подготовив все необходимое, можно переходить к установке. Сначала потребуется снять датчик уровня топлива в бензобаке. Затем в крышке датчика высверливается отверстие, затем паяльником в отверстие впаивается трубка 7 мм

Важно загнуть кончик трубочки так, чтобы реализовать слив обратки максимально удаленно от топливозаборника

Также верхний конец трубочки параллельно загибается с выходом топливозаборника. Теперь в бак следует поставить доработанный датчик уровня топлива с заборником и обраткой. Следует учитывать, что резиновую трубку потребуется соединить с установленным штуцером обратки от штатной топливной магистрали.

Теперь один конец шланга с длиной 5 метров надевается на штуцер топливозаборника. После того, как было реализовано подключение резинового шланга топливподачи, указанный шланг надежно крепится к металлической трубке. Сделать это можно путем использования хомутов.

При установке важно следить за тем, чтобы насос распологался правильно (топливо всасывается со стороны расширительного бачка, а подача идет на двигатель). Далее на резиновый шланг подачи устанавливается топливный фильтр с инжекторных систем

На второй штуцер следует надеть шланг длиной 5 см. В дальнейшем этот шланг хомутами закрепляется на кузове автомобиля в вертикальном положении.

Это необходимо для того, чтобы горючее подавалось снизу вверх. Сам электробензонасос соединяется с бензобаком при помощи шланга 12мм. Для соединения используется стальной переходник. На данном этапе подключение насоса можно считать завершенным. Теперь нужно разобраться с вопросом давления нового наоса, которое выше, чем у механического. Если давление окажется большим, карбюратор будет заливать.

Для решения задачи потребуется выполнить доработки. Прежде всего, с насоса снимается верхняя крышка, выкручивается штуцер подачи, после чего снимается сетка. Далее отверстие рассверливается на 1-3 мм заранее подготовленным сверлом. Теперь остается выполнить окончательную сборку, подключить бензонасос через шланг, установив параллельно фильтр топлива для карбюраторных систем. Для этого используется резиновая трубка, фиксация реализуется посредством хомутов.

Что касается электропитания насоса, устройство подключается через силовое реле к контакту 12 В, который находится на катушке зажигания.

Обзор фирм-производителей насосов, повышающих давление в водопроводе

1. Продукция большой мощности и высокого качества предлагается компанией TAIFUN. Обширный ассортимент товаров способный удовлетворить самого изысканного покупателя.
2. Насосы датской фирмы GRUNDFOS обладают небольшими габаритами и бесшумностью в работе. Они изготавливаются с двумя видами корпусов: нержавеющим и чугунным. Продукция отличается надежностью и длительным сроком службы.
3. Изделия немецкого концерна WILO приобрели известность ввиду высокого качества продукции. Филиалы концерна расположены во многих странах мира. Функциональные параметры выпускаемых агрегатов позволяют их применять как в частных домах, так и в квартирах. Продукция отличается стойкостью к коррозии и высоким классом защиты.

Назначение топливоподкачивающего насоса дизельного двигателя.

1. Топливоподкачивающий насос применяют для подачи топлива из топливного бака к фильтру.

2. Топливоподкачивающий насос применяют для подачи топлива из топливного бака через фильтры к форсункам.

3. Топливоподкачивающий насос применяют для подачи топлива из топливного бака через фильтры к насосу высокого давления.

Типы топливоподкачивающих насосов, применяемых на дизельных двигателях ЯМЗ-236М и КамАЗ-740.10.

1. На дизелях ЯМЗ-236М и КамАЗ-740.10 установлены топливоподкачивающие насосы поршневого типа.

2. На дизелях ЯМЗ-236М и КамАЗ-740.10 установлены топливоподкачивающие насосы диафрагменного типа.

3. На дизелях ЯМЗ-236М и КамАЗ-740.10 установлены топливоподкачивающие насосы поршневого и диафрагменного типа.

Устройство топливоподкачивающего насоса дизельного двигателя.

1. Ведомая полумуфта, ось груза, пружина, ведущая полумуфта, корпус, па­лец ведущей полумуфты, груз, проставка.

2. Толкатель, пружины, крышка, нагнетательный клапан, седло, гильза, болт регулировочный.

3. Шток толкателя, пружины, толкатель, выпускной клапан, пробки, поршень, впускной клапан, корпус насоса, насос ручной подкачки.

Работа топливоподкачивающего насоса (ручная подкачка) дизельного двигателя.

1. Вращающийся эксцентрик, расположенный на кулачковом валу насоса высокого давления, набегает на ролик толкателя, вследствие чего сжимается пружина и перемещается шток с поршнем, сжимая пружину. Под действием давления топлива в полости А над поршнем, впускной клапан прижимается к седлу, а выпускной клапан открывается, топливо перетекает по перепускному каналу в полость Б под поршень.

2. Когда эксцентрик сбегает с ролика толкателя, пружина возвращает толка­тель в исходное положение. Одновременно пружина, разжимаясь, перемещает поршень в обратную сторону. Над поршнем в полости А создается пониженное, а под поршнем в полости Б — повышенное давление. Выпускной клапан садится на седло, и топливо из полости Б по каналам насоса и трубопроводу поступает к фильтру тонкой очистки. Вследствие понижения давления над поршнем открывается впускной клапан и топливо заполняет полость А.

3. При перемещении поршня рукояткой вверх в цилиндре создается разрежение, открывается впускной клапан и топливо поступает внутрь цилиндра. При перемещении поршня вниз в цилиндре создается давление, впускной клапан закрывается, а выпускной клапан открывается и топливо подается к фильтру тонкой очистки.

Работа топливоподкачивающего насоса дизельного двигателя.

1. При перемещении поршня, рукояткой вверх в цилиндре создается разрежение, открывается впускной клапан и топливо поступает внутрь цилиндра. При перемещении поршня вниз в цилиндре создается давление, впускной клапан закрывается, а выпускной клапан открывается и топливо подается к фильтру тонкой очистки.

2. Вращающийся эксцентрик, расположенный на кулачковом валу насоса высокого давления, набегает на ролик толкателя, вследствие чего сжимается пружина и перемещается шток с поршнем, сжимая пружину. Под действием давления топлива в полости А над поршнем, впускной клапан прижимается к седлу, а выпускной клапан открывается, топливо перетекает по перепускному каналу в полость Б под поршень.

3. Когда эксцентрик сбегает с ролика толкателя, пружина возвращает толка­тель в исходное положение. Одновременно пружина, разжимаясь, перемещает поршень в обратную сторону. Над поршнем в полости А создается пониженное, а под поршнем в полости Б — повышенное давление. Выпускной клапан садится на седло, и топливо из полости Б по каналам насоса и трубопроводу поступает к фильтру тонкой очистки. Вследствие понижения давления над поршнем открывается впускной клапан, и топливо заполняет полость А.

4. Работа топливоподкачивающего насоса дизельного двигателя осуществляется по принципам, указанным в ответах 2 и 3.

Изменение производительности топливоподкачивающего насоса дизельного двигателя.

1. Производительность топливоподкачивающего насоса дизельного двигателя изменяется за счет регулирования жесткости пружины поршня.

2. Производительность топливоподкачивающего насоса дизельного двигателя не изменяется.

3. При уменьшении расхода топлива двигателем давление в полости перед поршнем повышается, и силы сжатой пружины недостаточно для преодоления противодавления топлива. Вследствие этого активный ход поршня уменьшается, и соответственно, снижается подача топлива насосом. Толкатель при этом свободно перемещается в обе стороны. По мере увеличения расхода топлива двигателем, давление в полости перед поршнем уменьшается, активный ход поршня увеличивается и подача топлива насосом возрастает.

Топливоподкачивающий насос шестеренчатого типа

На легковых, коммерческих и вседорожных автомобилях с топливной системой Common Rail используются топливоподкачивающие насосы шестеренчатого типа. Они могут быть интегрированы в корпус ТНВД и, следовательно, иметь общий с ним привод или непосредственно устанавливаться на двигатель и иметь свой привод. Обычно применяются шестеренчатый привод или зубчатый ремень.

Основными элементами шестеренчатого насоса являются два шестеренчатых колеса, которые находятся в зацеплении между собой, посредством чего топливо «захватывается» в камеру, образующуюся между зубьями шестерен и стенкой корпуса насоса, и направляется к выходу на стороне нагнетания. Контактные поверхности между зубьями вращающихся шестерен обеспечивают уплотнение между сторонами всасывания и нагнетания и, таким образом, предотвращают перетекание топлива снова на всасывание.

Величина подачи шестеренчатым насосом практически пропорциональна частоте вращения коленчатого вала двигателя, поэтому величина подачи уменьшается дросселем на всасывающей стороне или ограничивается перепускным клапаном на стороне нагнетания.

Шестеренчатые насосы не требуют технического обслуживания. Для удаления воздуха из топливной системы перед пуском или в случае, когда топливный бак оказывается пустым, непосредственно на топливо-подкачивающем насосе или в линии низкого давления может быть установлен насос ручной подкачки топлива.

Типы топливных насосов высокого давления

Существует три типа ТНВД, они имеют разное устройство, но одно предназначение:

• рядный;
• распределительный;
• магистральный.

В первом из них, топливо в каждый цилиндр нагнетает отдельная плунжерная пара, соответственно, количество пар равно количеству цилиндров. Схема распределительного топливного насоса высокого давления, в значительной мере отличается от схемы рядного. Отличие заключается в том, что горючее нагнетается ко всем цилиндрам посредством одной или нескольких плунжерных пар. Магистральный насос нагнетает топливо в аккумулятор, из которого оно в последствии распределяется по цилиндрам.

В авто с бензиновыми двигателями, с системой непосредственного впрыска, горючее качает электрический топливный насос высокого давления, однако оно (давление) там в разы меньше.

Рядный топливный насос высокого давления

Как уже было сказано, он имеет плунжерные пары по числу цилиндров. Его устройство довольно просто. Пары размещены в корпусе, внутри которого имеются подводные и отводные топливные каналы. В нижней части корпуса находится кулачковый вал с приводом от коленвала, плунжеры постоянно прижимаются к кулачкам пружинами.

Для регулирования количества поступающего топлива, и момента его подачи, применяется либо механический способ, либо электрический (такая схема предполагает наличие управляющей электроники). В первом случае количество подаваемого горючего изменяется поворотом плунжера. Схема очень проста: на нем имеется шестерня, она находится в зацеплении с рейкой, которая, в свою очередь, связана с педалью акселератора. Верхняя поверхность плунжера имеет наклон, благодаря чему изменяется момент закрытия впускного отверстия в цилиндре, а значит, и количество горючего.

Момент подачи топлива нужно менять при изменении величины оборотов коленвала. Для этого на кулачковом валу имеется центробежная муфта, внутри которой расположены грузики. С ростом оборотов они расходятся, и кулачковый вал поворачивается относительно привода. В результате, при повышении оборотов, топливный насос обеспечивает более ранний впрыск, а с уменьшением – более поздний.

Устанавливаются рядные ТНВД на средние и тяжелые грузовики. На легковые автомобили их полностью перестали устанавливать в 2000 году.

Распределительный топливный насос высокого давления

В отличие от топливного насоса рядного, распределительный имеет только одну или две плунжерных пары, которые снабжают топливом все цилиндры. Основные преимущества подобных топливных насосов – меньшая масса и размеры, а также более равномерная подача топлива. Главный минус один – их срок службы намного меньше из-за большой нагруженности, поэтому их применяют только на легковых автомобилях.

Существует три типа распределительных ТНВД:

1. с торцевым кулачковым приводом;
2. с внутренним кулачковым приводом (роторные насосы);
3. с внешним кулачковым приводом.

Устройство первых двух типов насосов обеспечивает им больший срок эксплуатации, по сравнению с последним, ведь силовых нагрузок на узлы приводного вала, от давления топлива, в них нет.

Схема работы распределительного топливного насоса первого типа выглядит следующим образом. Основной элемент – плунжер-распределитель, который, помимо поступательно-возвратного движения, вращается вокруг своей оси, и тем самым нагнетает и распределяет горючее между цилиндрами. В действие он приводится кулачковой шайбой, обегающей по роликам неподвижное кольцо.

Роторная схема предполагает несколько иное устройство распределительного топливного насоса. Условия работы такого насоса несколько отличается от того, как работает ТНВД с торцевым кулачковым приводом. Горючее нагнетается и распределяется, соответственно, двумя противолежащими плунжерами и распределительной головкой. Вращением головки обеспечивается перенаправление топлива к соответствующим цилиндрам.

Магистральный ТНВД

Магистральный топливный насос гонит горючее в топливную рампу и обеспечивает более высокое давление, по сравнению с рядным и распределительным насосами. Схема его работы несколько иная. Топливо может нагнетаться одним, двумя или тремя плунжерами, приводимыми в действие кулачковой шайбой или валом.

Принцип работы

• При неработающем подкачивающем насосе впускной и нагнетательный клапаны закрыты, а надпоршневое и подпоршневое пространство заполнено топливом.
• При вращении кулачкового вала топливного насоса толкатель и поршень под действием эксцентрика вала и пружин совершают возвратно-поступательное движение.
• Когда выступ эксцентрика отходит от толкателя, поршень и толкатель под действием пружин движутся в сторону кулачкового вала. При этом в подпоршневом пространстве создается давление, а в надпоршневом — разрежение. Нагнетательный клапан закрывается, а впускной открывается, и топливо из впускного канала А поступает в надпоршневое пространство, а из подпоршневого выжимается по каналу Б в топливный фильтр и далее в головку топливного насоса.
• Когда выступ эксцентрика набегает на толкатель, последний с помощью стержня перемещает поршень, сжимая пружину. В надпоршневом пространстве создается давление, а в подпоршневом — разрежение. Впускной клапан закрывается, а нагнетательный клапан открывается, и топливо перетекает из надпоршневого пространства в подпоршневое. Таким образом, топливо подается к топливному насосу при движении поршня в сторону эксцентрика под действием пружины, а при движении поршня под действием эксцентрика оно перетекает из надпоршневого пространства в подпоршневое. При последующих ходах поршня процесс повторяется в той же последовательности.
• При повышении давления в нагнетательном канале Б (например, при уменьшении расхода топлива топливным насосом или засорении топливного фильтра) пружина, перемещая поршень не может преодолеть сопротивление топлива, и поршень останавливается.
• Положение поршня в этом случае зависит от расхода топлива. Чем меньше расход топлива, тем выше давление в нагнетательном канале, тем раньше останавливается поршень и тем меньше его рабочий ход.
• При меньшем рабочем ходе поршня меньше топлива подается в нагнетательный канал. Поэтому даже при малом расходе топлива давление в нагнетательном канале не поднимается выше определенного.
• Так автоматически ограничивается максимальное давление топлива, которое подается подкачивающим насосом в систему. Это следует учитывать в эксплуатации.
• При несвоевременной замене фильтра тонкой очистки топлива, его подача в систему становится недостаточной, и дизель теряет мощность.

Если фильтрующий элемент засорится настолько, что его гидравлическое сопротивление станет больше усилия пружины, то подача топлива прекратится совсем, и дизель остановится.

а — нагнетание топлива в систему; б — перетекание топлива; в — прекращение подачи топлива; 15 — эксцентрик.
