Как самостоятельно заправить кондиционер своего автомобиля?

13 Самостоятельная заправка

Проблема заправки кондиционера своими силами очень актуальна. На первый взгляд сложностей быть не должно, тем более что интернет наполнен разнообразными мастер-классами, поэтому не трудно отыскать инструкцию по заправке кондиционера в квартире. Однако для этого требуется специализированное оборудование, а оно дорогостоящее.

Сплит-системы могут выйти из строя не только из-за низкого уровня фреона, но и из-за высокого. В домашних условиях велика вероятность запредельного роста допустимого уровня, что из-за чего износ узлов агрегата станет в разы интенсивнее. В результате непрофессиональной, произведенной с нарушением всех требований и норм, дозаправка, приведет к выходу техники из строя полностью. Из-за этого владельцу потребуется покупать дорогостоящее оборудование, хотя он легко мог бы этого избежать, обратившись за услугой к профессионалам.

Оборудование

Чтобы правильно произвести замену расходного материала, вам потребуется определенное оборудование.

Что касается специальных устройств, то вам потребуются:

• патрубки для вашей системы кондиционирования;
• специальная метрологическая станция;
• дополнительный переходник со специальным краном, который поможет осуществить подключение метрологического оборудования к системе;
• расходный материал — хладагент, который должен соответствовать определенному типу.

Если финансовые возможности вам позволяют, можно приобрести готовый набор для заправки системы своими руками.

Утечка фреона автомобильного кондиционера

Утечки кондионера бывают разные. Например, на каком-нибудь большом внедорожнике, приехавшем весной с твердой уверенностью заправиться, при подключении заправочной станции к нему из-под колеса в заднем контуре кондиционера прогнившая трубка или шланг с предательским шипением выбрасывает клубы фреона в воздух, попутно обливая все вокруг компрессорным маслом. Разумеется, заправка при такой «дыре» просто не возможна.

Часто бывает, что лопается шланг высокого давления. Система теряет свою герметичность и заправить ее, опять же, невозможно. Утечки могут быть разного масштаба, иногда фреона может хватить на 3 месяца или даже полгода.

Как определить, что фреон в кондиционере заканчивается?

• кондиционер плохо холодит воздух
• не охлаждает вовсе
• на трубках с хладагентом появилось масло
• или иней во внутреннем блоке.

«Если кондиционер перестает холодить, то это, скорее всего, говорит о том, что в системе есть утечка. Как правило, это сразу видно. Если заправил кондиционер, машина буквально минут десять постояла, а после включения кондиционер так и не стал дуть холодным воздухом, то в таком случае возможна утечка фреона, поэтому вся система проверяется на предмет герметичности. Если же кондиционер дует холодным воздухом, но недостаточно сильно, то в таком случае засорен фильтр салона», – говорит Стебаков.

Если утечки происходят регулярно и в значительных количествах, то дозаправлять кондиционер не имеет смысла. В таком случае необходимо устранить все проблемы в центре сервисного обслуживания.

Как часто нужна заправка?

В качестве хладагента в системе кондиционирования машины используется фреон. Во время эксплуатации происходит непроизвольная его утечка, которую невозможно остановить. В течение года потеря фреона составляет 15%!, это считается нормой. Для восстановления нужного количества хладагента заправку кондиционера следует делать через три года. Если оборудование не новое, то заправлять систему приходится часто. Технология заправки для всех кондиционеров одинаковая.

Если происходит большая потеря фреона, то необходимо сделать диагностику. Часто причиной утечек является нарушение герметичности соединений. Для диагностики системы кондиционирования и обнаружения утечек хладагента часто применяется специальное оборудование.

Специальное оборудование для обнаружения утечек

Рекомендуем: Антифриз или тосол, что лучше заливать и чем отличаются

Одним из таких приборов является течеискатель. Чувствительность современных приборов позволяет провести диагностику и определить точное место утечки.

Когда отсутствует оборудование для диагностики системы, можно воспользоваться другим способом: при заправке добавить ультрафиолетовый краситель. Для диагностики утечек, нужно несколько раз включить систему после полной заправки с красителем, а затем проверить наличие утечек с помощью ультрафиолетовой лампы. В местах течи будут видны подтеки желто-зеленого цвета.

Как часто заправлять домашний охладитель

Закачка фреона в сплит-систему производится в трех случаях:

• в процессе монтажа или переустановки на новое место;
• после ремонта, подразумевающего отключение фреоновых магистралей;
• в результате утечки хладона из контура.

Охладители — моноблоки значительно реже теряют газообразный фреон, нежели сплиты с внешними коммуникациями

Вообще-то, после установки нового кондиционера заливать фреон нет нужды – производитель закачивает газ в наружный блок. Аналогично поступают грамотные мастера – при ремонте либо демонтаже сплита хладон перекачивается в теплообменник внешнего модуля. Первые два случая подразумевают потерю вещества из-за неудачных действий.

На недостаточное количество фреона в системе климатического агрегата указывают следующие признаки:

• снижается эффективность охлаждения – вентилятор внутреннего блока гонит теплый воздух;
• компрессор безостановочно работает в режиме полной нагрузки;
• инверторный кондиционер уходит в ошибку и часто отключается (дисплей показывает код неисправности);
• расположенный на внешнем блоке сервисный порт, куда приходит жидкостная магистраль, покрывается льдом;
• под воздействием давления фреона на прохудившемся соединении появилось масло;
• обмерзание испарителя внутреннего модуля.

Полный набор последствий — газовый сервисный порт в масле, жидкостный покрылся инеем, на фото справа – обмерзший испаритель внутреннего блока

На видео и сайтах компаний, занимающихся инсталляцией холодильных машин, встречается рекомендация: бытовые кондиционеры необходимо заправлять чуть ли не ежегодно. В действительности правильно установленный сплит спокойно служит без дозаправки по 3—5 лет, поскольку через надежные соединения большой объем хладона вытечь не может.

Если вышеперечисленные признаки наблюдаются часто, нужно разбирать стыки и проверять качество вальцовки. Заводской брак внутри агрегатов – редкость даже для «китайцев».

Какой фреон в автомобильном кондиционере?

Виды хладагента применяемые в автокондиционерах

Ранее для заправки кондиционера использовали фторсодержащий фреон R-12, хоть он и более продуктивный, но из-за того, что очень вредный, в 1992 г. его применение запретили, и заменили на хладагент R-134а. Поэтому владельцам автомобилей с кондиционером выпускавшимся до 1992 года выпуска, приходится либо самостоятельно заправлять, либо переходить тоже на новый вид фреона. Ведь хотя они и работают на R-12, но на сервисных станциях заправка хлорфторосодержащего газа запрещена. Так что все новые модели машин с автомобильным кондиционером заправлены фреоном R-134а. Кстати, какой фреон в автомобильном кондиционере конкретной системы, можно увидеть на табличке, подняв капот. Хотя перепутать сложно, ведь даже заправочные штуцеры разные (в трубке под R-134а он выше и с большим диаметром). На наклейке под капотом также можно увидеть и норму заправки фреона в автокондиционере.

Перед тем как заправлять кондиционер своими руками, желательно точно определится, какое количество фреона в кондиционере автомобиля, чтобы рассчитать с покупкой требуемого количества баллончиков. Посмотреть норму заправки фреона в автокондиционере, как уже выяснили, можно на табличке под капотом, где указан как тип хладагента, так и его количество в системе.

Когда по каким-то причинам таблица отсутствует, то узнать, сколько нужно хладагента можно также и у автодилера или посмотреть в мануале. Для российских автомобилей норма заправки обычно составляет около 600-900g. Хотя, в принципе, точность по большому счету и не нужна, ведь, как правило, своими руками производится дозаправка системы, а не полное заполнение кондиционера. Заправка автокондиционера производится или еще на заводе, или же после ремонта, когда газ полностью вышел, а при плановом обслуживании, мы можем только дозаправить фреоном до нормы, когда он сможет работать на полную мощность. Но при такой частичной заправке автомобильного кондиционера мы не можем знать, сколько граммов фреона осталось. Поэтому заправка кондиционера в машине происходит по давлению, отображающемся на манометре. Поэтому, если вы не смогли узнать точных цифр и определить количество фреона в кондиционере автомобиля, то следите за стрелкой прибора.

Так как в гаражных условиях нет возможности узнать точное количество хладагента, то гораздо проще определить сколько нужно фреона для заправки машинного кондиционера по показаниям манометра.

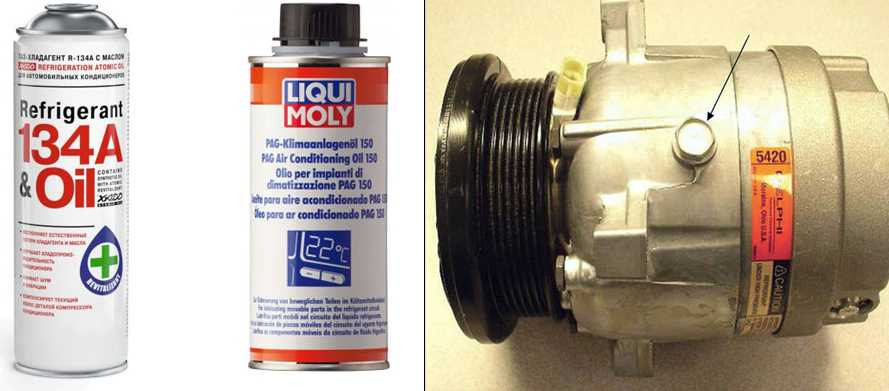

Долив масла при заправке кондиционера

В таблице количества фреона в машинном кондиционере всегда есть цифры и заправочных норм масла, но мало кто знает, как его долить, да и зачем. Некоторые водители, при заправке автокондиционера, советуют всегда доливать масло. Но ведь избыток смазки часто приводит к поломке поршневого компрессора, поскольку масло, проходя через агрегат вместе с газообразным хладагентом, нагорает на узлах. Так как же быть в этой ситуации?

Ответ довольно прост — для заправки автомобильного кондиционера лучше использовать фреон с добавлением масла (такая информация указывается на баллончике с хладагентом), поскольку оно там уже дозировано. Но если, все же, предусмотрена отдельная заправка смазки, то следует использовать полиалкиленгликолевое масло – PAG (на фото по средине). Масло заливается в компрессор через картер (указано стрелкой на фото справа).

Вакуумирование кондиционера своими руками

Далеко не все это учитывают, но не менее важной процедурой, кроме норм заправки фреона и количества масла в системе, также является и вакуумирование кондиционера
!

Вакуумирование кондиционера автомобиля

Когда в системе автокондиционера осталось менее чем 50% хладагента, то завоздушивание и попадание внутрь влаги — неизбежно. Естественно, агрегат сможет работать, хотя и не на всю возможность, но, скорее всего, компрессор выйдет из строя, а на трубках системы образуется коррозия, и тогда ремонт обойдется куда дороже, чем вакуумирование. Для удаления из кондиционера атмосферного воздуха и паров влаги потребуется вакуумный насос.

Чтобы вакуумировать автокондиционер самостоятельно вам потребуется:

1. Включить отопитель и прогреть авто, чтобы влага конденсировалась в испарителе;
2. Подключить вакуумный насос к штуцеру компрессора, а затем, выкрутив ниппель, повернуть под ним краник (против часовой стрелки);
3. Включить насос на 15 минут, затем перекрыть вентили и выключить его. Процедуру повторить несколько раз.

После завершения процедуры нужно подождать часа 2-3, и только потом можно производить заправку кондиционера автомобиля.

Как можно заправить автокондиционер?

Существует 2 варианта заправки кондиционера.

1. Ручная заправка. Баллон с фреоном устанавливают на цифровые весы и с помощью шланга и фитинга подключают к сервисному штуцеру системы кондиционирования авто. Весы необходимы для контроля массы газа, которая была перекачена из баллона в систему автомобиля. Для заправки обязательны манометр, с помощью которого контролируется давление в системе и приспособления для ручного ввода масла, красителя. Вакуумирование производится специальным насосом, а новое масло вводится шприцом.
2. Заправка при помощи автоматизированной станции. Шланги станции через сервисные штуцеры подключаются к кондиционеру автомобиля. Далее мастер в ручном режиме выбирает программу обслуживания. Стандартный перечень процедур включает в себя откачивание хладагента, проверку высокого давления, вакуумирование, проверку на утечки, введение компрессорного масла, красителя и заполнение системы фреоном.

При использовании станции минимизирован риск ошибки мастера. Ему необходимо выбрать перечень процессов и откорректировать продолжительность каждого из них, если это необходимо.

Масса фреона может быть определена станцией автоматически из базы при вводе VIN-кода автомобиля либо введена мастером вручную. В последнем случае сервисмен руководствуется предписаниями производителя кондиционера.

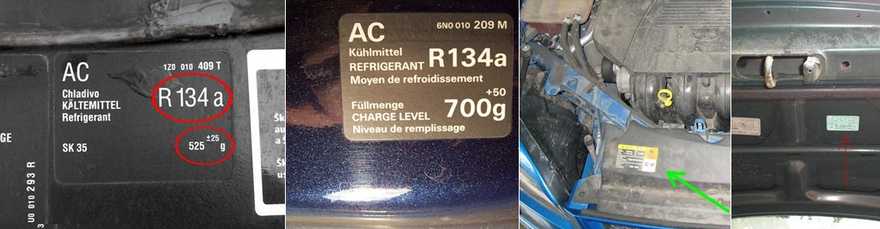

Часто при сборке автомобиля в подкапотном пространстве клеится техническая бирка, на которой указан тип фреона и заправочный объем.

Принцип работы

Автокондиционер состоит из нескольких элементов:

1. Компрессора, обеспечивающего постоянную циркуляцию фреона по контуру системы охлаждения;
2. Конденсатора – теплообменника. В данном узле накапливаются и конденсируются пары фреона с дальнейшим выделением тепла;
3. Испарителя, выступающего в качестве теплообменника. Именно в нем происходит испарение жидкого фреона и отбор тепла;
4. Ресивера-осушителя, через который производится очистка и осушение хладагента;
5. Трубопроводов;
6. Расширительного клапана;
7. Охладительного вентилятора;
8. Системы автоматики (предохранители, датчики и так далее).

По сути, автокондиционер имеет три основных элемента – компрессор, испаритель и конденсатор. Все остальные детали выполняют вспомогательную роль.

Работает система по следующему принципу.

Фреон находится в замкнутом контуре. Под действием компрессора хладагент нагревается и под давлением отправляется дальше по системе.

На его пути оказывается конденсатор, где хладагент охлаждается и превращается в сжиженный газ.

После этого фреон попадает в ресивер-осушитель, с помощью которого происходит отфильтровывание грязи и мусора.

Далее хладагент проходит через многочисленные трубки системы и поступает к расширительному клапану.

После охлаждения фреон отправляется в испаритель (находится непосредственно в салоне авто) и попадает в салон. После этого хладагент направляется в компрессор.

Все – цикл замкнут. К слову, кроме охлаждающей функции испаритель еще и эффективно осушает воздух.

4 Подготовка сплит-системы к заправке

Мастера проводят диагностику и определяют причину ухода рабочей жидкости. Если будут обнаружены неисправности, вам сразу же сообщат об этом.

Подготовительный этап включает в себя:

• Подбор жидкости и оборудования. Для заправки кондиционера используется вакуумный насос с манометром. Он оснащен обратным клапаном, который не дает маслу попасть в систему. При техническом обслуживании промышленных моделей или нестандартной техники, могут понадобиться дополнительные приборы.

• Проверка соединительных элементов. Мастера проверяют фреоновую трассу на целостность. Осматриваются испарительные и конденсаторные трубки, а также фильтры.

• Тест на герметичность. Выполняется при помощи закачки азота в систему. По манометру можно отследить, падает ли давление. Если показатель не меняется, то герметичность не нарушена, для нормальной работы климатического оборудования следует провести заправку кондиционера фреоном.

• Вакуумирование. При помощи вакуумного насоса из системы выводится воздух, влага и прочие примеси, попавшие в систему. Этот процесс называется вакуумной осушкой. Данные манипуляции чрезвычайно важны для работы вашей холодильной техники, т.к. оставшаяся в системе влага и воздух существенно ухудшают производительности климатического оборудования, из-за повышения давления и потребляемой мощности кондиционера. В результате чего, срок службы вашей сплит-системы значительно сокращается.

Завершается подготовка точным расчетом охлаждающей жидкости

Этапы заправки

Заправка кондиционеров в машине – процедура, с которой может справиться любой автолюбитель, минимально разбирающийся в их устройстве.

Определение утечек

Если фреона теряется больше нормы, рекомендуется провести диагностику. Для нее необходимо специальное оборудование. Например, течеискатель. Этот прибор не только покажет наличие утечки, но и определит ее точное место.

При отсутствии приборов для поиска утечки можно использовать ультрафиолетовый краситель. Его добавляют вместе с фреоном и несколько раз включают систему. Затем берут уф-лампу, и с ее помощью ищут утечки хладагента. Там, где он будет вытекать, появятся желто-зеленые подтеки.

Причиной утечки фреона может стать потеря герметичности трубок из-за механических или коррозионных повреждений. Аналогичный эффект может вызывать ржавление внутри конденсатора.

Проверка давлением

Чтобы проверить, может ли выдержать система высокое давление, используют азот. Его запускают в кондиционер и определяют давление. Подождав около получаса, смотрят на манометр. Если первоначальное значение давления не изменилось, значит, система герметична.

Проверить кондиционер давлением можно на СТО примерно за 300-400 руб. Без этой проверки не имеет смысла заправлять фреон, так как падение давления означает утечку, следовательно, через 3-4 дня хладагент покинет систему.

Вакуумирование

Если в системе меньше половины нормы фреона, значит, в нее проникли воздух и влага – избежать этого невозможно. Оборудование после заправки будет функционировать, но не на полную мощность. Существует большой риск поломок и коррозии.

Если не убрать влагу из системы, кондиционер может сломаться, потребуется дорогой ремонт. Гораздо дешевле провести процедуру вакуумирования, которая выведет из системы воздух и воду. Для этого применяют вакуумный насос.

Порядок действий:

1. Запустите отопитель в автомобиле, чтобы прогреть салон и сконденсировать воду.
2. Присоедините к компрессору вакуум-насос. Открутив ниппель, поверните кран, расположенный под ним – крутите против часовой стрелки.
3. Запустите насос, пусть работает около четверти часа. Затем заверните краны и выключите насос.

Вакуумирование необходимо провести подряд 3-4 раза. Надо выждать не менее 4-х часов, и только потом переходить к заправке.

Заправка

Закачивание фреона проводится в строгой последовательности. Автовладельцу, впервые заправляющему этот агрегат, рекомендуется ознакомиться с порядком действий.

Пошаговая инструкция:

1. Привинтите переходник с вентилем к баллону, в котором находится хладагент.
2. Присоедините к переходнику шланг.
3. Другой конец шланга присоедините к манометру. К нему присоедините еще один шланг. На это сборка заправочной системы заканчивается.
4. Выставьте параметры датчиков манометрической станции. Используя калибровочную поворотную ручку, установите температуру.
5. Соедините систему со штуцером, который находится на трубке низкого давления. Главное – не перепутайте трубопроводы. Найдя нужный штуцер, снимите с него защитный колпак и очистите прилегающую зону.
6. Шланг, отходящий от манометра, подсоедините к штуцеру.
7. По инструкции заправку проводят по магистрали низкого давления при включенном двигателе. Установите 1 500 оборотов.
8. Пусть система поработает несколько минут. Затем поверните баллон вверх дном и открутите кран на переходнике. Теперь хладагент начинает поступать в кондиционер. Пока идет закачка, наблюдайте за уровнем давления на приборах. Если оно поднимется выше 285 кПа, поломается компрессор.
9. Закачку продолжайте до тех пор, пока в салон не пойдет охлажденный воздух – примерно 5-8 C°. Когда шланг вблизи штуцера низкого давления становится ледяным, заправку можно останавливать.

На заметку! Для устранения запахов, микробов, грибка и пыли, рекомендуется периодически использовать специальные жидкости для чистки кондиционеров.

Во время закачивания фреона можно проверить, насколько правильно идет процесс, посмотрев в окно фильтра-осушителя. Если в нем нет пузырей и просматривается жидкость, значит, заправка проводится верно.

Выбор фреона

Если вы решили произвести замену расходного материала в системе самостоятельно, то в первую очередь необходимо ознакомиться с таблицей объемов. Также немаловажным моментом является выбор непосредственно хладагента. В автомобилях, выпущенных до 1992 года, для заправки автомобильных климатизеров использовался хладагент типа R-12. На сегодняшний день данный тип фреона является не актуальным, с 1992 года производители используются жидкость типа R-134a. В соответствии с этой информацией, основываясь на годе выпуска транспортного средства, автомобилист может без проблем подобрать необходимый фреон.

Обратите внимание на один момент. Вокруг машин 1992-1993 годов выпуска сложилась спорная ситуация с определением типа расходного материала, который необходимо использовать

Это был переходный момент, поэтому не все производители транспортных средств успели перейти на новый хладагент.

Таблица объемов фреона для разных авто

Чтобы точно определить, какой же тип газа необходимо использовать в вашем случае, рекомендуем учесть несколько моментов. На обратной стороне капота во многих современных автомобилях есть специальные таблички, где отображается вся необходимая информация о марке кондиционера, а также хладагента, который необходимо использовать в этой машине. Также следует отметить, что штуцеры для заправки могут между собой различаться. Как показывает практика, для более нового типа фреона — R-134a, штуцеры более высокие, а их диаметры также обычно больше по размерам.

Порядок заправки автокондиционеров хладагентом

Для заправки автокондиционеров на большинстве современных машин применяют хладагент R-134a (тетрафторэтан), но по старинке его все называют фреоном. Чтобы заправить систему кондиционирования легкового автомобиля малого или среднего класса потребуется в среднем около 0,5 кг хладагента.

Рекомендуем: Диагностика авто как проверить катушку зажигания мультиметром на работоспособность

Информацию о типе хладагента для кондиционера вашего авто и норме его заправки вы можете узнать из сервисной книжки к автомобилю. Также эта информация часто указана на табличке, размещенной на внутренней стороне капота.

Заправка автокондиционеров хладагентом состоит из следующих этапов:

1. Откачка остатков хладагента из системы кондиционирования. Современные станции для заправки автокондиционеров в автоматическом режиме откачивают старый хладагент для его взвешивания и удаления из него отработанного масла.
2. Вакуумирование системы. Это очень важный этап заправки автокондиционера. В результате данной операции из системы удаляются остатки воздуха и влаги. Чтобы добиться вакуума необходимой глубины может понадобиться от 10 до 30 минут (в зависимости от мощности и класса оборудования), выполнить качественное вакуумирование за 1-2 минуты невозможно.
3. Тест на герметичность позволяет обнаружить утечки, имеющиеся в системе. При некачественном вакуумировании (этап №2) тест на герметичность может не показать имеющиеся утечки, что приведет к дальнейшим сбоям в работе автокондиционера.
4. Заправка масла. В процессе работы автокондиционера масло заправленное в систему (в среднем около 15 грамм) служит для смазки механизмов компрессора. Довольно часто масло заправляют с красителем (трейсером) для облегчения определения в будущем возможных утечек.
5. Загрузка хладагента. Это завершающий этап заправки автокондиционеров, который проходит достаточно быстро. Как мы уже писали выше, в среднем для заправки одного кондиционера легкового автомобиля нужно около 500 грамм хладагента.

• Давление в портах низкого и высокого давления должно прийти в норму сразу же после включения компрессора автокондиционера. Манометр низкого давления должен показывать около 2 бар, а высокого давления – 15-18 бар.
• Рукой на ощупь проверяется температура трубки контура низкого давления – она должна быть холодной.
• Из дефлекторов в салоне автомобиля должен пойти холодный воздух, а компрессор кондиционера должен периодически отключаться.

Наличие всех этих признаков говорит о том, что кондиционер в автомобиле заправлен успешно и водитель может наслаждаться его исправной работой.

Как вы понимаете, качественно заправить автокондиционер без наличия профессионального оборудования будет практически не реально. Однако набор для заправки автокондиционеров своими руками можно собрать из доступных и недорогих комплектующих самостоятельно. В конце этой статьи смотрите видео о том, как пользоваться таким набором.

А для общего представления о стоимости подобного рода услуг ниже мы приводим порядок цен за заправку автокондиционеров в крупных городах России (Москва, Санкт-Петербург, Волгоград, Нижний Новгород, Краснодар и т.д.).
