Замена салонного фильтра на приоре. как заменить салонный фильтр на лада приора с кондиционером

Замена фильтра салона на Приоре без кондиционера

Сама конструкция отопителя ничем не отличается в данном случае от ВАЗ 2110. Но прежде, чем добраться до фильтра, необходимо будет снять как минимум правую часть жабо — накладки лобового стекла, открутив верхние винты крепления при помощи крестообразной отвертки:

А также сбоку необходимо отвернуть винты крепления утеплителя, что и продемонстрировано ниже на фото.

Далее, откинув уплотнительную резинку капота в сторону, снимаем правую часть жабо Приоры.

Также под ней еще находится внутренняя часть, которую необходимо извлечь:

Ну а теперь откручиваем несколько винтов крепления решетки салонного фильтра.

Затем вынимаем ее, откладывая в сторону.

И уже больше ничего не мешает нам произвести замену старого салонного фильтра на новый. Вытаскивать его необходимо аккуратно, чтобы лишний мусор не летел в систему отопления.

При попадании внутрь пыли, грязи или иных веществ, необходимо тщательно все продуть и протереть тряпкой или салфеткой.

Теперь можно производить установку нового фильтрующего элемента салона в его посадочное место корпуса отопителя. Стрелки на корпусе говорят о направлении и правильной установке данного фильтра. Как видите, поменять данный расходник на Приоре довольно просто и никаких проблем данный ремонт не составит.

Видео-инструкция по замене

Данный обзор был сделан на примере Приоры в комплектации норма, соответственно, без кондиционера:

Как заменить?

Фильтр Приора устанавливается достаточно просто, поэтому не нужно обращаться к специалистам. Следует внимательно изучить процедуру замены салонного фильтра на Приоре, просмотреть все доступные материалы.

С кондиционером

Чтобы провести замену салонного фильтра Приора с кондиционером, выполните действия:

Возьмите необходимое оснащение: вам понадобится отвертка и перчатки для работы. Найдите место установки устройства.
Под капотом уберите пластиковую решетку. Открутите фиксирующие винты и отодвиньте ее в сторону.
Уберите заглушку. Если она на защелке, просто возьмите ее пальцами. Если устройство закреплено болтами, уберите их при помощи отвертки, а потом снимите защелку.
Вытащите салонный фильтр на Приоре с кондиционером. Избавьтесь от всех загрязнений. Установите новое устройство.
Выполните сборку оборудования.

Замена салонного фильтра Лада Приора с кондиционером достаточно простая и не требует усилий. Вам не нужны инструменты и дорогостоящее оборудование.

Без кондиционера

Замена салонного фильтра Приора без кондиционера происходит по такой схеме:

Откройте капот, уберите уплотнитель. Если он поврежден, замените устройство.
Снимите обивку и фиксатор. Если он закреплен болтами, уберите их отверткой. Если приспособление на защелке, зажмите ее.
Извлеките фильтр Лада Приора без кондиционера.
Очистите место установки.
Аккуратно поставьте очиститель на место, чтобы не повредить его. Выполните процедуру сборки оборудования.

Выводы

Для покупки фильтра необходимо обратиться в магазин запчастей. В зависимости от производителя стоимость может достигать до 700 рублей. За замену возьмут 500 рублей, но вы сможете установить устройство на Приору без лишних усилий самостоятельно.

Установка на Приору кондиционера Панасоник самостоятельно

Для установки кондиционера на Приору необходимо разобрать имеющуюся отопительную систему.

Первым делом сливается антифриз, затем снимается корпус воздушного фильтра. Обязательно удаляется бампер и вынимается фильтр и сам вентилятор кондиционера. После того, как все запчасти вынули, приступаем к демонтажу генератора.

В комплект к приобретённой климат системе Панасоник на Приору уже есть свой собственный генератор, он приспособлен для работы этой модели кондиционера. Просто ставим новый агрегат на место старого.

Незабываем прикрепить опоры, на которых будет смонтирован компрессор от кондиционера и конечно сам генератор. Крепим кронштейн натяжного ролика. При этом возможно потребуется небольшое отверстие в крышке ремня. Только после этого объединяем корпусы стоковой печи и испарителя между собой.

Далее к контрактным проводам подсоединяем все установленные системы (компрессор, радиатор, вентилятор, генератор).

Обещания производителя

Создатели автомобиля Лада Приора уверяют, что, заменив фильтр в начале лета, эту процедуру повторить придется в конце жаркого сезона. В противном случае фильтр салона на Приоре перестанет качественно работать, пыльные частички начнут проникать в салон. Особенно ощутима плохая работа защитного механизма на трассе, когда окна закрыты, а на обгон пошел грузовик с отвратительными выхлопами.

Для обеспечения беззаботных поездок должна периодически производиться замена фильтра салона Приора. Сам процесс смены очистного элемента отличается в зависимости от:

Отсутствия в автомобиле системы кондиционирования воздуха.
Наличия кондиционера (бывает двух видов).

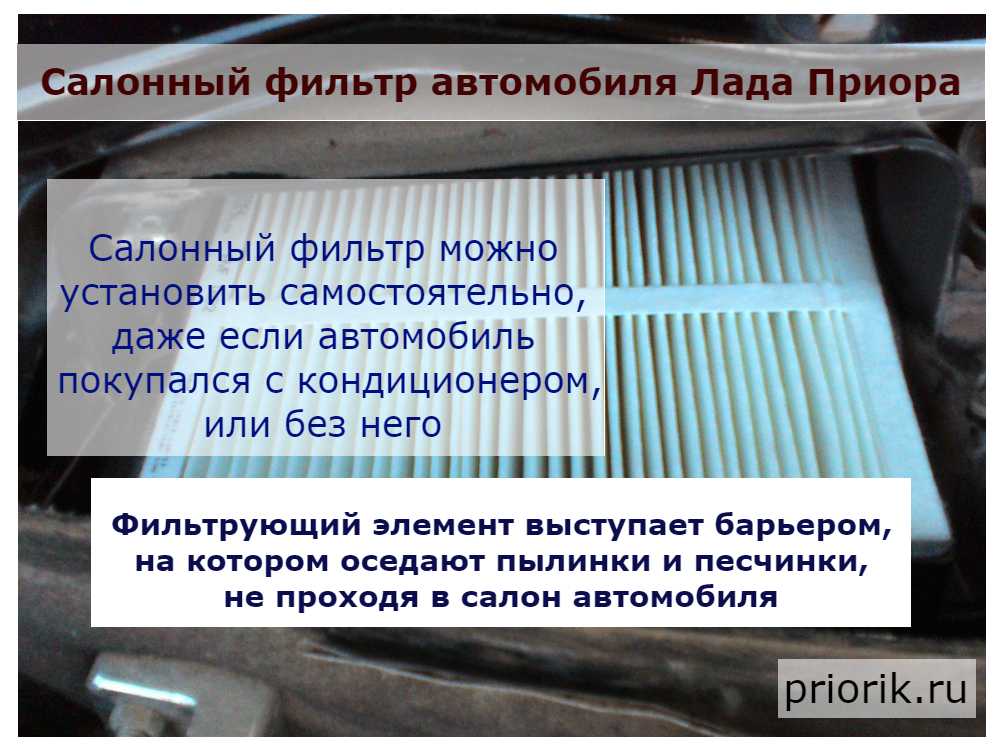

Салонный фильтр Приора: Особенности

Для обеспечения оптимального функционирования автомобиля, требуется салонный фильтр, используемый на Приоре. Его главное предназначение – очищение воздуха от различных загрязнений. Устройство следует менять, поэтому рекомендуется детально изучить процедуру монтажа.

Порядок и нюансы замены салонного фильтра в Лада Приора

Главное предназначение фильтра салона – очистка воздуха. Бывают системы, оборудованные кондиционером. В качестве материала для фильтрации может быть использован уголь или обычная бумага. Угольные приборы предпочтительней, так как позволяют не только избавиться от загрязнений, но и очистить воздух. Такое приспособление прослужит намного дольше.

Возможные причины загрязнения

Проблема вызвана частой ездой по грязным дорогам. В особенности, это касается лета. Чем чаще авто бывает в таких ситуациях, тем быстрее изнашивается салонный фильтр Лада Приора.

Если установлено бумажное оборудование, оно износится быстрее. По этой причине следует задуматься о выборе более надежного варианта.

Замена фильтра салона – необходимая процедура. Лучше всего ее проводить весной, в начале сезона пыли. Прослужить устройство способно до двадцати тысяч километров. После этого его функциональность прекращается.

Когда срок эксплуатации оборудования истечет, внутрь будет попадать вся грязь, так как салонный фильтр на Приоре не сможет препятствовать загрязнениям. Вам будет трудно дышать таким воздухом.

Где располагается деталь?

Перед тем, как поменять салонный фильтр, необходимо знать его расположение. Он установлен над лобовым стеклом, рядом с моторным блоком. Прибор находится в вертикальном положении. Чтобы до него добраться, уберите уплотнитель на капоте.

Местоположение фильтра не зависит от наличия кондиционера.

Салонный фильтр Лада Приора необходимо менять после пробега в десять тысяч километров, если следовать официальной документации от производителя. При этом транспортное средство должно использоваться в нормальных условиях. Если вы ездите по грязным дорогам и городским магистралям, рекомендуется производить замену через каждые пять километров.

Признаки неисправности

Замена салонного фильтра на Приоре необходима, если вы заметили:

изменение качества воздуха в худшую сторону;
стекла постоянно запотевают даже при нормальных климатических условиях;
повышается сырость, когда вы включаете отопление;
стекла слабо обдуваются.

Как выбрать фильтр?

Наиболее распространенные несколько производителей фильтров – Halla и Panasonic.

Отличительные черты каждого устройства:

В Halla применяется защелка для фиксации, а в Panasonic установлены саморезы.
В первом варианте конденсатор фиксируется на радиаторе, а во втором – на кузове.
В Панасоник есть кнопка для принудительного запуска системы обогрева или охлаждения воздуха.
Halla – более дорогой производитель, чем Приора с кондиционером Panasonic.

Как заменить?

С кондиционером

Чтобы провести замену салонного фильтра Приора с кондиционером, выполните действия:

Возьмите необходимое оснащение: вам понадобится отвертка и перчатки для работы. Найдите место установки устройства.
Под капотом уберите пластиковую решетку. Открутите фиксирующие винты и отодвиньте ее в сторону.
Уберите заглушку. Если она на защелке, просто возьмите ее пальцами. Если устройство закреплено болтами, уберите их при помощи отвертки, а потом снимите защелку.
Вытащите салонный фильтр на Приоре с кондиционером. Избавьтесь от всех загрязнений. Установите новое устройство.
Выполните сборку оборудования.

Без кондиционера

Замена салонного фильтра Приора без кондиционера происходит по такой схеме:

Откройте капот, уберите уплотнитель. Если он поврежден, замените устройство.
Снимите обивку и фиксатор. Если он закреплен болтами, уберите их отверткой. Если приспособление на защелке, зажмите ее.
Извлеките фильтр Лада Приора без кондиционера.
Очистите место установки.
Аккуратно поставьте очиститель на место, чтобы не повредить его. Выполните процедуру сборки оборудования.

Выводы

Лада Приора с кондиционером Panasonic или Halla

Процесс замены салонного фильтра Лада Приора с кондиционером Panasonic или Halla аналогичен. Разница только в крепление крышки фильтра, на кондиционере Panasonic она закреплена на винт, а на Halla на фиксатор. Порядок действий:

Отвернуть винт крепления шумоизоляции и отвернуть ее в сторону.
Снять заглушку фильтра, отвернув винт, либо отщелкнув его сверху (в зависимости от типа кондиционера).
Снять фильтр салона.

Установка салонного фильтра осуществляется в обратной последовательности. Каталожный номер: фильтр для кондиционера Panasonic 2170-8122020-01, Halla 2170-8122020-11. Вставить фильтр в отверстие будет удобней, если согнуть фильтр под 90 градусов, как показано на видео:

Напомним, не забывайте вовремя менять на Лада Приора моторное масло.

Через фильтр салона на Приоре проходит окружающий воздух, которым дышат водитель и пассажиры. Это расходный материал. Замена салонного фильтра не сложна, но покрутить гайки придется — в иномарках поменять можно гораздо проще и быстрее. Лада Приора бывает с кондиционером и без кондиционера. В следствии этого салонный фильтр на машинах меняется по разному. Подробнее об этом читайте ниже в статье! Именно салонный фильтр стоит благодарить за то, что когда вокруг пыль и грязь, не приходится испытывать дискомфорт, стараясь выхватить хотя бы немного чистого воздуха. Да он спасает от пыли. Фильтр салона принимает весь удар на себя, на его маленьких щеточках оседают пылинки и песчинки, не проходя через барьер

Именно поэтому его важность неоспорима. На практике нужно поменять салонный фильтр на автомобиле Лада Приора прежде, чем он сильно загрязнится

Следствие из этого простое – он не сможет пропустить через себя свежий воздух. С его заменой можно справиться самостоятельно.

Учтите — если нужен салонный фильтр для Приоры, надо поискать модель, которая подходит под комплектацию – с кондиционером или без него. Зачастую он загрязняется быстро, и «модификацию» для увеличения срока его службы придумать сложно, поэтому решением проблемы станет покупка нескольких деталей (с запасом на будущее).

Салонный фильтр на “приору” без кондиционера

Салонный фильтр на эту “Приору” имеет такие размеры: высота — 40 мм, длина — 240 мм, ширина — 180 мм. Размеры аналогов могут отличаться. И чтобы их подогнать часто по периметру приклеивают полоску поролона, что улучшает эффективность работы печки.

Фильтр имеет картонную рамку с поролоновыми фиксаторами и складками фильтровального материала внутри. Также, сравнивая оригинал и аналоги, можно заметить, что у оригинала есть фиксирующая лента посередине, которая должна предотвращать сминание складок фильтра. У большинства аналогов ее нет! С другой стороны, у аналогов часто используется большее количество складок, что при одинаковом качестве фильтровальной бумаги должно давать лучший эффект.

Владельцы “Приор” без кондиционера отмечают, что часто оригинальные и аналоговые фильтры просто болтаются в посадочном месте. Поэтому многие кустарно дорабатывают фильтры поролоновыми уплотнителями. Также рекомендуется проклеить сетку на решетку воздуховода, чтобы не допустить попадания крупных фракций загрязнений в систему. И судя по отзывам плотно сидит в посадочном месте фильтр производителя “Фильтр-Сервис” (артикул VF011N).

Какие еще аналоги есть оригинальному фильтру на “Приору” без кондиционера и сколько стоит оригинал? Ответ в таблице.

Бренд	Артикул	Цена, руб
Обычные фильтра
Оригинал	21110-8122020-00 / 2170-8122020-82	225
Невский фильтр	NF-6002	120
Фильтр-Сервис	VF011N	230
Угольные
Оригинал	21110-8122020-00 / 2170-8122020-83	355
BIG-Filter	GB-9833/C	230
Фильтр-Сервис	VF011U	455

Замена салонного фильтра на Приоре без кондиционера

В комплектации без кондиционера, салонный фильтр расположен справа под капотом за решеткой. Открываем капот и с помощью крестообразной отвертки откручиваем решетку, как показано на рисунке.

Далее видим крышку корпуса фильтра, откручиваем три болта крепления. Снимаем крышку и достает старый фильтр.

Если корпус фильтра загрязнен, следует очистить его и только после этого установить новый фильтр. Затем производим сборку в обратной последовательности.

Летние поездки на автомобиле всегда сопровождаются пылью в салоне. И сразу возникает вопрос: как поменять фильтр салона на Приоре, чтобы максимально сохранить интерьер в первозданном виде? Все современные автомобили оборудованы салонным фильтром, защищающим от проникновения пыли и мусора, которые собираются под капотом.

Автомобиль Лада Приора изначально оборудован качественным фильтром, который достаточно длительное время полностью защищает от пыли. Однако, в зависимости от количества поездок, типа дорожного покрытия и общей экологии, засоренность фильтра происходит за разное время. Поэтому однозначно сказать, на какой период предназначен салонный фильтр на Приоре, невозможно.

Варианты замены кондиционера

Для автомобиля Лада Приора с кондиционером процедура замены имеет другую последовательность из-за иного месторасположения очистительной системы салона. В этом случае он располагается не под «жабо», а за двигателем. При этом он закрыт специальной крышкой, предназначенной для шумоизоляции. В зависимости от марки кондиционера отличается метод его замены. Рассмотрим каждый вариант для Лада Приора отдельно.

Первый вариант замены

Для работы с автомобилем с кондиционером Panasonic понадобятся:

крестовая отвертка;
5-7 минут.

Последовательность действий при ремонте Лада Приора такова:

Открутить 2 самореза, которые удерживают кожух шумоизоляционного корпуса.
Для откручивания саморезов могут мешать шланги и трубочки, поэтому может потребоваться ослабление хомутов, удерживающих их. Это позволит избежать повреждений и потертостей.
После этого можно непосредственно открутить саморезы, фиксирующие заглушку очистителя.
Теперь можно заменить фильтр, сняв его за язычок защелки.
Для снятия фильтра производителем предусмотрено специальное сгибание прорезей (для удобства).
Установив новый агрегат очистки салона, все действия повторяют в обратной последовательности.

Рекомендуют замену шумоизоляционного кожуха вместе с саморезами, на которые он прикручивается. Доказано опытным путем на протяжении длительного времени, что саморезы изнашиваются за один срок эксплуатации. Заменив старые саморезы на новые, можно быть уверенным в надежности крепления фильтра.

Второй вариант: последовательность работы

При работе с автомобилем с кондиционером Halla понадобятся:

крестовая отвертка;
5-7 минут.

Последовательность действий на автомобиле Приора с кондиционером такого типа будет немного отличаться от предыдущего варианта:

Отвинтить 2 самореза, фиксирующих защитный кожух корпуса.
Отвинчиванию саморезов могут препятствовать шланги и трубочки, их крепления нужно ослабить и отсоединить на время. Это позволит избежать повреждений и надломов.
Для этой марки кондиционера заглушка очистителя фиксируется на защелке, а не на саморезах.
Перед тем как заменить очистительный элемент, нужно его отщелкнуть за специальный ярлычок.
Для снятия фильтра производителем предусмотрено специальное сгибание прорезей для удобства.
Поставив новое устройство защиты салона от пыли, все действия повторяют в обратной последовательности.

Загрузка …

Выбор фильтра угольный или обычный

Производители предлагают водителям выбор: угольный тип фильтра или обычный, бумажный. Посмотрим, в чем их отличия и как подойти к выбору.

Особенности угольного фильтра:

эффективнее справляется с выхлопными газами машин;
не пропускает запахи в салон;
для лиц страдающих аллергическими реакциями и повышенной чувствительности к пыли и запахам;
цена выше, нежели чем у бумажного варианта;
долгий срок службы.

Новый фильтр на кондиционер Панасоник

Особенности бумажного фильтра:

загрязняющие частицы оседают на бумажных волокнах;
частично снижает проникновение запахов, микроорганизмов и пыли в салон извне;
неспособен в полной мере очистить воздух от выхлопных газов и пропускает запах в салон авто;
дешевле угольного.

Если вам часто приходиться стоять в пробках или ездить по пыльным дорогам, лучше остановить выбор на качественном угольном фильтре. Если же вы продвигаетесь без пробок, не ездите по крупным трассам или на дальние расстояния, то можно ограничиться установкой обычного, бумажного фильтра.

Лучшим решением будет установка смешанного типа фильтра из нескольких слоев.

С кондиционером

Автомобили с кондиционером нужно сначала зафиксировать на месте, чтобы машина никуда не покатилась. Снимать минус с АКБ необязательно, хоть это и предписывается автоВАЗом в качестве подготовительных процедур перед ремонтом. Проделайте следующие операции:

Открутите два винта крепления утеплителя. Дополнительно раскрутите хомуты или перетяните шланги в другую сторону при помощи резинки – так, чтобы они не мешались.
Выкрутите саморезы крышки фильтра и аккуратно достаньте ее вместе с саморезами.
Вынимайте фильтрующий элемент – он гнется в некоторых его частях.

Работа по замене в автомобилях с кондиционером Halla отличается от тех, которые работают на очистителях Панасоник, креплением крышки. Система Halla подразумевает, что пластмассовая крышка крепится при помощи защелки. Новый фильтрующий элемент, который Вы ставите на место старого, тоже можно сгибать в выделенных местах.

Какой салонный фильтр устанавливается на Лада Priora

Итак, если автомобиль оборудован кондиционером Halla вам подойдут следующие фильтра:

Фильтр салонный /2170 Приора/ Fc-011 HALLA (Легион)цена от 140 руб
Фильтр салонный /2170 Приора/ с кондиц. HALLA (Тольятти) цена от 250 руб
Фильтр салонный /2170 Приора/ ФС-6 с кондиц. HALLA (Километр) цена от 130 руб

Если кондиционером panasonic подойдут фильтра:

Фильтр салонный /2170 Приора/ Fc-011 Panasonic (Легион) цена от 150 руб
Фильтр салонный /2170 Приора/ с кондиц. PANASONIC (Москва) цена от 300 руб

Если автомобиль без кондиционера вы можете выбрать один из следующих фильтров:

Фильтр салонный /2170 Приора/ без конд (Fortech) цена от 200 руб
Фильтр салонный /2170 Приора/ без конд. угольный (Fortech) цена от 220 руб
Фильтр салонный /2170 Приора/ без конд. (Pilenga) цена от 200 руб

После того, как мы определились с выбором фильтра и приобрели его, можно приступать к замене.

Как поменять салонный фильтр

Способы замены различаются у разных моделей отопителей. Они бывают с системой кондиционирования воздуха, и без таковой. Также отличия имеют и сами элементы, это нужно учитывать при покупке нового.

Для отопителей, не оборудованных системой кондиционирования воздуха

В этих автомобилях элемент находится под лобовым стеклом со стороны пассажира. Расположен он горизонтально. Для демонтажа необходимо:

Поднять крышку капота и снять уплотнительную резинку, до половины со стороны пассажира.
Открутить пластмассовую накладку под лобовым стеклом (она крепится шестью винтами, сверху они находятся под пластмассовыми заглушками, а снизу — под резиновым уплотнителем).

Снять накладку и открутить крепление крышки фильтрующего элемента (четыре винта).

Достать старый элемент и убрать весь мусор, скопившийся в шахте за время эксплуатации автомобиля (для этой процедуры хорошо подойдёт пылесос, но можно воспользоваться и влажной тряпкой) и установить новый (важно соблюдать направление потока, указанного на каркасе).

Собираем всё в обратной последовательности и проверяем работу печки на максимальных оборотах вентилятора.

Для отопителей, оборудованных системой кондиционирования воздуха

Для Приор с таким отопителем различается и способ замены, и расположение. Находится он в подкапотном пространстве, но устанавливается уже вертикально. Меняем таким образом:

Открываем крышку капота и ослабляем хомут вакуумного усилителя на головке и снимаем патрубок со штуцера (этого можно и не делать, но тогда достать его будет сложней).
Если к обшивке хомутами прикреплены провода и патрубки, нужно их снять на время замены, после чего прикрепить их на штатное место.
На обшивке подкапотного пространства, под лобовым стеклом, примерно посередине, расположенный лючок для доступа к фильтру. Сделан он из такого же материала, как и обшивка, одна его часть прикреплена с помощью шурупа. После откручивания шурупа, можно открыть лючок, потянув его на себя.
За дверцей расположена крышка, которую нужно вынуть, сжав защёлку.

За ним вертикально расположен элемент, который можно вытащить, потянув на себя за хвостик (снимать можно и не аккуратно, т. к. он подлежит замене).

Убираем из канала весь мусор, т. к

если этого не сделать, то он окажется в салоне.
Новый фильтр должен иметь на своём каркасе места для излома (если прорези отсутствуют, нужно согнуть элемент в тех же местах, что и старый), они нужны для установки его на штатное место без повреждений.
Сгибаем и устанавливаем на место, затем закрываем крышкой (важно попасть крышкой в нижний паз, иначе она не защёлкнется).
Проверяем работу отопителя и закрываем лючок.

Все вышеописанные действия помогут поменять фильтр салона без особых усилий. Занимает это немного времени, но после замены улучшается работа печки (или кондиционера), и в салоне станет чище.

Подготовка к замене и необходимые инструменты

Срок, за который можно выполнить процедуру замены устройства по очистке воздуха составляет 15-20 минут. Процедура выполняется водителем самостоятельно. Из инструментов необходимо иметь набор ключей и отверток и съемник для клипс или плоскогубцы. Желательно выполнять процедуру в спецодежде и иметь при себе фонарик и перчатки.

Для начала необходимо загнать авто на яму или эстакаду. Пример процедуры по установке фильтрующего агрегата можно привести на авто Лада Калина.

Процедура по замене салонного фильтра в Калине осуществляется по такому принципу:

включить дворники и выключить зажигание в момент расположения дворников вверху;
определить правую часть жабо и найти фильтр. Снять решетку жабо и снять крышку элемента;
чтобы ее снять, необходимо следовать правилам: стянуть корпус вправо, приподнять левую часть крышки и потянуть в обратную сторону;
отогнуть фиксатор и снять изделие;
установить новый фильтр той стороной, на которой будет обозначена стрелка с направлением воздуха вверх.

Завершается процедура сборкой деталей в обратном порядке.

Процесс смены элемента фильтрации

Если устройство расположено за бардачком, процедура установки выполняется по такой схеме:

открыть переднюю дверь авто для получения доступа к бардачку;
сдвинуть фиксаторы перчаточного ящика бардачка автомобиля;
снять крышу ящика бардачка;
за крышкой бардачка находится крышка, за которой расположено устройство по очистке воздуха. Открыть крышку, достать изделие и вставить новое.

Процедура по установке элемента по очистке воздуха, расположенного под бардачком:

найти болты крепления элемента под перчаточным ящиком бардачка;
снять крышку, закрепленную тремя клипсами;
достать устройство и вставить новый элемент.

В автомобиле детали взаимосвязаны между собой. Вышедшие из строя запчасти системы строения автомобиля повлекут за собой другие поломки. Чтобы водитель не платил за дорогостоящий ремонт авто, необходимо регулярно выполнять диагностику и делать процедуру замены воздушного и салонного фильтров.

Если не следить за состоянием и сроком годности устройств по очистке воздуха, они повлекут за собой поломку мотора и двигателя автомобиля, исправить которые самостоятельно не получится. Расценки на процедуру замены двигателя или мотора в автотехцентре дорогие. Простой способ не переплачивать — проводить регулярный осмотр состояния автомобиля и научиться выполнять процедуру установки деталей в авто самостоятельно.

Как заменить салонный фильтр на ВАЗ 2170-ВАЗ 2172?

Примечание!
Для того чтобы вам было удобнее, статья была разбита на две рубрики, в соответствие с которыми вы сможете заменить фильтр на каждом автомобиле семейства приора!

Замена фильтра на автомобиле без кондиционера:

1) Прежде чем начать замену, поглядите чуть выше или же вспомните по памяти местонахождение данного фильтра, после того как вы вспомните, найдите это место у себя в автомобиле, для этого откройте у него капот и посмотрите в правой части (По ходу движения автомобиля) над стеклом ветровую накладку, после нахождения накладки, снимите с неё верхний уплотнитель он ещё на фото ниже указан стрелкой:

2) После того как уплотнитель будет снят, вам нужно будет снять уплотнитель который располагается чуть ниже и идёт по всей ширине капота, но только снимать его нужно не полностью а только лишь снять в том месте где нужно менять фильтр и после чего немного сместите его для того чтобы он просто не мешал замене, как показано на маленьком рисунке чуть ниже:

3) Затем подденьте при помощи отвёртки три заглушки, которые закрывают винты крепления которые крепят пластмассовую решётку (Некоторые заглушки на фото ниже уже сняты), так вот когда будут сняты все заглушки, отверните с помощью отвёртки все три верхних винта крепления решётки.

4) Далее выверните ещё три винта но только уже на этот раз нижних (Указаны стрелками), которые крепят всё эту же решётку, а после того как винты будут выкручены взяв рукой решётку снимите её полностью с автомобиля как показано на маленьком фото.

5) Следом когда решётка будет снята, отверните ещё четыре винта которые крепят уже саму крышку фильтра, и после того как они будут откручены, снимите крышку с автомобиля и вытащите под ней находящийся фильтр и тем самым установите на его место новый, в обратном порядке снятию.

Примечание!
Когда старый фильтр у вас будет полностью снят, не спешите на его место устанавливать новый, а лучше возьмите какую ни будь ветошь или же автомобильный пылесос, и то место где находился фильтр полностью очистите от листвы и грязи, потому что если вы поставите новый фильтр но ничего очищать при этом не будете, вся пыль которая будет находится под новым фильтром будет лететь в салон автомобиля!

Замена салонного фильтра с кондиционером:
1) В данной процедуре ничего сложного нет, для этого вам как уже было сказано нужно будет запастись отвёрткой и ветошью, а после этого вспомните то место где установлен фильтр (О том где находится фильтр, шла речь в начале статьи), так вот после того как вы поймёте где он у вас находиться, возьмите в руки отвёртку и отверните с её помощью два винта, а именно нижний и верхний винт крепления защитной крышки (Крышка указана стрелками), а после того как винты будут откручены, отодвиньте крышку как показано на маленьком фото, для того чтобы она не мешала.

2) Затем вам нужно будет снять заглушку фильтра, которая бывает двух типом, а именно на некоторых автомобилях она может крепиться по средством винтов которые нужно отвернуть и тем самым снять её, а на некоторых она может крепиться по средством обычной защёлки, в этом случае пальцами нажмите на защёлку и оттянув заглушку вниз как показано на маленьком рисунке, полностью снимите её с автомобиля.

3) И в завершение операции, возьмитесь рукой за сам фильтр и извлеките его из отверстия в котором он располагается, но после извлечения обязательно то место в котором он находился у вас, очистите при помощи ветоши или же автомобильного пылесоса, при очищение при помощи ветоши от пыли и листвы того места, не продавливайте всю пыль и листву во внутрь автомобиля, а сделайте так чтобы она вся вышла у вас наружу.

Примечание!
После всех проделанных операций, установите новый фильтр в обратном порядке снятию, а так же ознакомьтесь с видео-роликом по замене данного фильтра который располагается в самом конце статьи!

Дополнительный видео-ролик:
Чтобы вы наглядно могли посмотреть процесс замены салонного фильтра на автомобиле без кондиционера, просмотрите видео-ролик ниже, в которых процесс замены данного фильтра подробно показан и описан:
