Замена салонного фильтра в мазда 3: пошаговая инструкция

Пошаговая замена

1. Фильтр находиться за консолью под торпедой со стороны пассажира.

2. Сначала демонтируем две декоративные панели.

Подковыриваем и извлекаем шляпку заглушки с помощью плоской отвертки. После извлечения заглушки снимаем панель.

Под бардачком нужно снять еще одну панель. Она закреплена двумя клипсами. Для снятия нажимаем пальцами на клипсы и панель освободиться.

3. Теперь нужно частично демонтировать плату.

Откручиваем два винта отмеченные ниже.  После откручивания винты не выпадают, они остаются в корпусе.

С помощью ключа на двенадцать откручиваем две гайки и снимаем металлическую скобу.

С левой стороны платы отсоединяем два разъема, и в итоге плата повиснет на проводах.

4. Демонтируем лючок за которым стоит салонный фильтр.

Отводим пучок проводов как можно правее и отключаем два разъема. Один на крышке белого цвета, второй на датчике черный.

Для отключения разъема нужно нажать на замок отверткой, а другой рукой выдернуть часть разъема.

Снимаем сам датчик. Он закреплен двумя винтами под крестовую отвертку.

Откручиваем три винта крепления лючка под крестовую отвертку. Два винта расположены снизу, один сверху. После откручивания винтов снимаем лючок.

С обратной стороны лючка есть поролоновая прокладка, она обычно забита пылью. Перед установкой лючка нужно ее прочистить.

5. Извлекаем салонный фильтр. Он состоит из двух половинок.

6. Перед установкой фильтра очистите посадочное место от пыли и мусора. Так же посмотрите на направляющие установки половинок фильтра.

7. Приступаем к установке половинок фильтра. Самое главное не перепутать верхнюю и нижнюю часть. Верхняя часть по периметру имеет укороченное скошенное ребро. Возьмем верхнюю часть фильтра за это ребро, и по направляющим задвигаем в тоннель. Далее верхнюю часть фильтра одной рукой двигаем вдоль радиатора печки по направляющим вверх, а второй рукой задвигаем нижнюю часть фильтра по нижней направляющей.

После установки фильтра должны ровно стоять друг на друге.

8. Начинаем обратную сборку. Для удобства прикручиваем датчик к лючку заранее.

9. Устанавливаем лючок и закрепляем его.

10. Подключаем разъемы.

11. Подключаем разъемы на плату которые отключали.

12. Одеваем металлическую скобу ну пока не прикручиваем.

13. Проверяем чтобы опоры платы были на своих местах. Если они стоят не на месте нужно использовать свободный ход металлической скобы, или снять ее.

14. Закручиваем винты крепления платы, а так же гаек на металлической скобе.

15. Устанавливаем декоративные панели.

Вставляем язычок панели в проушину и закрепляем панель заглушкой.

Дальнюю часть панели устанавливаем в кронштейны, а та которая ближе к нам, фиксируем клипсами.

Как заменить

Если появилась необходимость провести замену салонного фильтра, рекомендуем сначала определиться с фильтрующим элементом. В продаже есть два вида: угольный и противопыльный. Первый имеет более высокую степень очистки, но и загрязняется существенно быстрее. Второй прослужит дольше и лучше подойдёт для автолюбителей, которые эксплуатируют транспорт в более-менее чистой среде.

Несмотря на то, что в 3-й Мазде заменить фильтр несколько сложнее, чем в других моделях японского производителя, вам потребуется не больше 30 минут. Автомобиль должен быть в заглушённом состоянии, работу можно проводить как на улице, так и в гараже.

Необходимый инструмент

Для замены понадобится обычный инструмент, который есть в каждом доме. Подготовьте заранее:

  • набор накидных ключей;
  • тонкую отвёртку;
  • толстую плоскую отвёртку;
  • несколько тряпок.

Инструменты должны быть чистыми, без остатков масла или других веществ. Работа будет выполняться в салоне, поэтому грязные материалы будут источником неприятного запаха и могут испортить интерьер.

Выбор нового салонного фильтра

Как уже говорилось ранее, для замены можно выбрать угольный или противопыльный фильтрующий элемент. Для Мазды есть довольно много расходников, как новых оригинальных, так и подобных от других производителей. Несмотря на то, что вторые имеют более низкую цену, их качество не всегда отвечает заводским требованиям и они гораздо быстрее изнашиваются.


Выбирайте оригинальные салонные фильтры к Мазде 3

Большинство специалистов рекомендуют выбирать оригинальные фильтры с пометкой (BP4K-61-J6X-9A). При покупке следите, чтобы упаковка была целой, без следов вскрытия. Для замены понадобится два фильтрующих элемента, их лучше приобрести в одном месте.

Пошаговая инструкция по замене фильтра салона

После подготовки всех необходимых инструментов и материалов можно приступать к работе:

  1. Отключаем аккумулятор, отсоединив клему с «минуса».

    Отсоединение клемы с «минуса» аккумулятора

  2. Подбираемся к блоку предохранителей. Для этого необходимо снять крышку бардачка.
  3. Снимаем декоративный элемент на передней панели. Это можно сделать с помощью тонкой плоской отвёртки. Особых усилий прилагать здесь не нужно, достаточно немного сдвинуть полоску влево.

    Снятие декоративного элемента для доступа к болтам

  4. Получив доступ к болтам, которые фиксируют крышку бардачка, откручиваем их. Вытягиваем вещевой мешок, расшатывая его по сторонам.
  5. Далее откручиваем винт под бардачком, который фиксирует штекер.
  6. Снимаем боковую панель со стороны пассажира на переднем сидении. С помощью тонкой отвёртки снимаем несколько заглушек, которые закрепляют декоративную панель к двери.

    Для снятия боковой панели отжимаем клипсу плоской отверткой

  7. Снимаем небольшую панель спереди под бардачком. Её держат две клипсы, которые необходимо отжать аналогично боковым.
  8. После получения полного доступа к панели предохранителей снимаем её, открутив два болта. После снятия блока болты остаются внутри него.
  9. Чтобы добраться к самому салонному фильтру, потребуется ещё снять коробку со штекерами, которая осталась после демонтажа блока предохранителей. Она также крепится на двух болтах.

    Снимаем заднюю крышку для получения доступа к салонному фильтру

  10. Снятие фильтра начинается с выкручивания двух болтов, которые фиксируют корпус устройства. После этого аккуратно вытягиваем из корпуса штекер электрического управления.
  11. Для замены фильтрующих элементов снимаем боковую крышку отсека и вытягиваем старые расходники.

    Открываем боковую крышку отсека для съема старых фильтрующих элементов

  12. Перед установкой новых рекомендуем протереть тряпкой отсек от грязи и пыли, которая накопилась там за несколько месяцев.
  13. Устанавливаем новые фильтрующие элементы.
  14. Проводим сборку в обратном порядке.
  15. Подключаем аккумулятор.

В качестве наглядного примера можете посмотреть весь процесс замены салонного фильтра на видео.Оговоримся, что существенных отличий в установке фильтра на Мазду 3 различных годов выпуска нет, будь то 2008 или 2011 год.

Видео установки фильтра салона на Mazda 3

Как мы видим, процесс замены салонного фильтра довольно простой, если знать, как добраться до фильтрующих элементов. Нет необходимости использовать специальный инструмент или грубую физическую силу. Поэтому такую работу можно выполнить в одиночку, сэкономив на автосервисе

Рекомендуем уделить особое внимание сборке и надёжно зафиксировать все болты и клипсы

  1. 5
  2. 4
  3. 3
  4. 2
  5. 1

Периодичность замены салонного фильтра

Периодичность замены зависит от типа фильтра. Производители рекомендуют производить замену бумажных фильтров каждые 15-30 тыс. км, многослойных картриджей  каждые 30-60 тыс. км и угольных, каждые 50-100 км пробега. Но, давайте, не будем забывать, что мы живем не в европейских условиях и что наши дороги далеки до совершенства. Производители могут регламентировать и более высокую цифру эксплуатации салонного фильтра, но в реальных условиях, вы поймете, что они далеки до истины. Следует учесть все факторы, которые в совокупности влияют на износ очистительного элемента, а затем уже прикидывать действительный срок замены фильтра именно для вашего авто. К тому же у разных автопроизводителей рекомендации по сроку замены фильтра существенно различаются. Некоторые советуют менять фильтр каждые 10 тыс. км, другие настаивают на 25 тыс. км пробега. Поэтому, в первую очередь, оцените условия эксплуатации своего автомобиля. Критерии оценки предполагают учитывать такие факторы, как: дорожные условия (асфальтовые или грунтовые покрытия); время года (лето, зима); частоту эксплуатации автомобиля и признаки неисправности салонного фильтра, о которых мы поговорим ниже. Это значит, что если вы живете и эксплуатируете свою машину в южной полосе, где повышенное содержание дорожной пыли в воздухе, то вам придется менять салонный фильтр намного чаще тех, кто обитает в регионах России, с более чистым воздухом. Также, если вы курсируете на своем авто по автомагистралям крупного города, с более плотным потоком машин тоже готовьтесь к более частой смене салонника. Такая необходимость появляется в связи с тем, что многокилометровые пробки образуют повышенное содержание выхлопных газов в воздухе, в результате чего очистительный элемент быстрее приходит  негодность.

Этапы

Процесс подмены салонного фильтра в Мазда 3 содержит последующие этапы:

  1. Первым делом, чтоб поменять салонный фильтр, следует отключить аккумулятор. Для этой цели вам нужно поднять капот и отсоединить клемму с минуса батареи аккумуляторной.

Снимаем клемму с аккума

Рекомендуем: Замена сайлентблоков на Опеле

  • Салонный фильтр автомобиля Мазда 3 находится за бардачком. Потому нужно его снять, чтоб добраться к блоку предохранителей и фильтрующему элементу.
  • Винты, которые задерживают бардачок находятся под декоративной платой. При помощи узкой отвертки следует аккуратненько ее отсоединить. Пока снять панель ее необходимо двинуть на лево, тогда она просто снимется.

Снимаем декоративную панель

Дальше нужно открутить винты, удерживающие бардачок. Покачивая из стороны в сторону, извлекается вещевой ящик.
Под бардачком размещен винт, удерживающий штекер, его необходимо открутить.
Дальше нужно снять декоративные панели.
При помощи ножика либо плоской отвертки нужно поддеть шляпку заглушки, удерживающей панель, которая находится слева от пассажира, и извлечь ее из панели. Потом снимается сама панель.

Снимаем клипсу на панели

Под бардачком размещена очередная панель, которую задерживают две клипсы, находящиеся справа и слева на фронтальной части. Панель просто откидывается вниз после нажатия на все эти клипсы.
На втором шаге нужно освободиться от блока предохранителей. Для этой цели откручивается два винта. При всем этом винты не надо вынимать, они остаются в блоке.
Потом отсоединяются штекеры и блок убирается в сторону. Для снятия коробки необходимо открутить две гайки крепления.

Извлекаем блок предохранителей

Далее необходимо отыскать два винта, фиксирующие корпус салонного фильтра, и вывернуть их.
Дальше следует аккуратненько отсоединить штекер электронного управления, который находится в корпусе.
Потом снимается крышка с отсека, в каком размещены фильтрующие элементы.

Снимаем крышку отсека

Сейчас следует достать два старенькых фильтра.
Перед установкой новых расходных материалов, стоит отлично почистить корпус снутри, протерев его незапятанной тряпкой.
При самостоятельной подмене конечно мало модернизировать расходный материал, обклеив его поролоновым уплотнителем. Это позволяет лучше укрепить его в корпусе и исключить щели меж корпусом и фильтрующим элементом.

Обклеиваем новые фильтрующие элементы поролоном

Сейчас необходимо поменять старенькые фильтры на новые и закрутить крышку корпуса.
Дальше производятся что остается сделать нашему клиенту деяния в оборотной последовательности.
На завершающем шаге не забывайте присоединить минусовую клемму к аккуму.

Замена салонного фильтра мазда 3 2011 года.

Таким макаром, поменять без помощи других салонный фильтр в Мазда 3 2008, 2011, 2012 года может хоть какой автовладелец, который не имеет особенных способностей. Своевременное выполнение этой процедуры создаст комфортабельные условия в салоне автомобиля.

Как устроен салонный фильтр Мазда 3

На Маздах установлен салонный фильтр картриджного типа, который представляет собой эластичную рамку из пластика и вставленный в нее фильтрующий элемент. Не только сам элемент должен быть качественным, но и рамка, которая вставляется в корпус. Она обеспечивает плотное прилегание к корпусу, исключая тем самым проникновение неочищенного воздуха в систему отопления и вентиляции.

Главную функцию исполняет, безусловно, сам фильтрующий элемент, который может быть устроен по нескольким схемам:

  • элемент может быть однослойным, то есть состоять из пористого целлюлозного материала или микроволокнистых нетканых фибр, задача которых не пропускать в салон пыль и пыльцу растений, которая часто вызывает аллергию, однослойные фильтры самые недорогие и выполняют только механическую очистку;
  • адсорбирующий — более качественный фильтр, состоящий из мембраны механической очистки и угольного адсорбирующего слоя, задача которого нейтрализовать и не пропускать в систему вентиляции токсичные газы и неприятные запахи;
  • трехслойный салонный фильтр представляет собой комбинацию двух первых видов фильтров и является самым эффективным, но он дороже и требует более частой замены.

Также некоторые производители выпускают для Мазда 3 комбинированные модели фильтров, состоящие из нескольких слоев, один из которых имеет электростатический заряд, который работает с наночастицами, не давая им шансов проникнуть в салон.

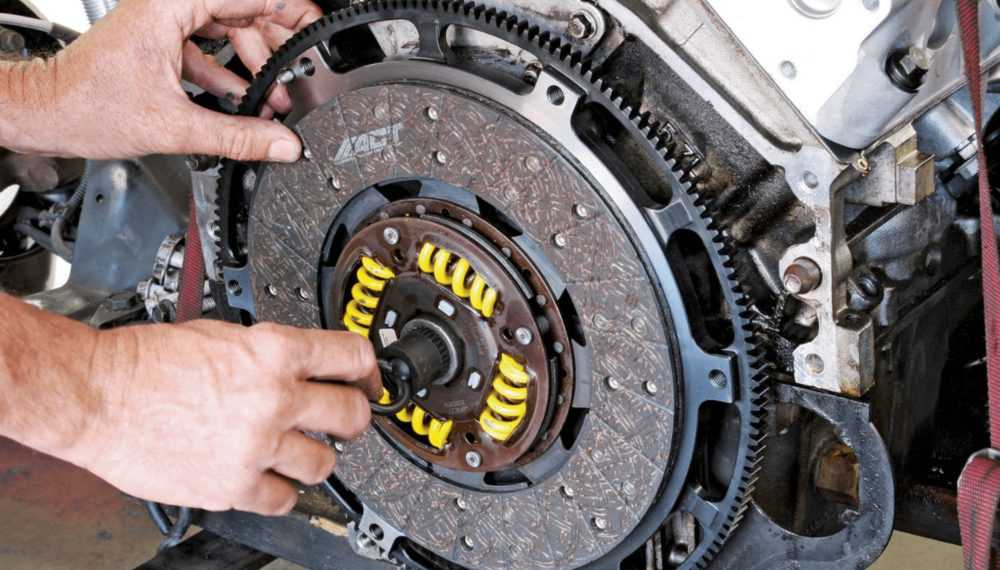

Симптомы неисправностей сцепления

Как мы уже отмечали, многие водители при возникновении проблем со сцеплением понимают, что автомобиль начал вести себя странно, но зачастую свыкаются с этим, не предпринимая никаких активных действий. В результате незначительная поломка перерастает в серьёзную, приводя к ситуации, когда автомобиль становится обездвиженным.

Если знать основные признаки неисправности сцепления, можно избежать таких рисков, проведя своевременный ремонт самостоятельно или обратившись в ближайшую СТО или сервисный центр.

Итак, опишем основные признаки возможных неисправностей сцепления и конкретный узел, ответственный за «неправильное» поведение.

Замена салонного фильтра — бортжурнал Mazda 3 zoom-zoom (японка) 2011 года на DRIVE2

Всем доброго времени суток. Те кто уже меняли солонинный фильтр знает как это неудобно, в позе зю, так сказать :))

Замена фильтра заняло немного времени, все не так сложно как я думала изначально, просто не совсем удобно и лично мне не хватало света. Телефон вечно падал, попасть верхнем фильтром в пазы было для немного сложно в связи с тем что телефон падал, то болтики падали, невидно куда их вставлять (решила что мне нужен нормальный фонарик).

Со стороны я смотрелась смешно и это мягко говоря. Меленькая девушка залезла в машину, что-то делает, ноги болтаются в воздухе, что-то там крутит, вертит :)Когда рассказывала своему молодому человеку о том, какие трудности у меня были и как это все происходило, он смеялся, думаю каждый бы смеялся, кто видел бы меня со стороны))

Теперь запись для тех, кто так же как и я не знал где находятся салонные фильтры (их 2, продаются комплектом) и не знал как их менять.

Полный размер

Снимаем панель под бардачком, там две клипсы отщелкиваются, с одной и с другой стороны

Полный размер

Далее снимаем обшивку. Поддеваем снизу и с небольшим усилием снимаем.

Полный размер

В первую очередь я открутила 1 и 2 болтик, плату которую достала, я аккуратно положила под бардачок, чтобы не мешала в дальнейшем. Далее как все уже догадались 3 и 4, может быть еще 5 болтик, но у меня его, как вы видите, нет.

Полный размер

Сняли то что открутили))) и вот они старые салонные фильтры

Полный размер

Вот он. старенький и грязненький. Чувство, что их очень давно не меняли.

Полный размер

Правильное расположение фильтров. Справа верхний, слева естественно нижний.

Полный размер

Новые чистые фильтры)) Расположение лучше видно на предыдущем фото. Взяла угольные фильтры, не знаю на сколько они лучше обычных, решила попробовать поставить их :))

Полный размер

Немного помучившись и вот они стоят, новенькие и чистенькие, можно все закручивать и собирать. Вот и поменяла я салонные фильтры, всем удачи

Цена вопроса: 1 300 ₽ Пробег: 50070 км

www.drive2.ru

4: Поменять фильтр!

Наконец-то! А вот и фильтр. Написать, что выполнить замену фильтра салона на автомобиле Мазда 3 легко и просто, мы не можем. Хотя особые навыки не нужны, без подробной фото-инструкции или даже видео, обойтись очень нелегко.

Отметим, что фильтр салона состоит из двух частей. Они устанавливаются друг над другом.

Вот так выглядит старый салонный фильтр

Новый салонный фильтр, который нужно установить.

На фото выше вы можете увидеть новые фильтры салона для Mazda 3. Это правильное расположение. Фильтр с небольшой частью сбоку устанавливается снизу, у ног пассажира. Фильтр с панелью, которая разделена пополам, должен быть расположен сверху. Там есть стрелки, которые показывают, как воздух должен проходить через них.

Установите фильтры на место. Постарайтесь сдержать слезы радости.

Последняя трудность заключается в том, что корпус воздушного фильтра не содержит ничего для удерживания верхнего фильтра. Поэтому придётся удерживать его одной рукой, а второй установить нижнюю часть. Сделать это с первой попытки получается не у всех.

Замена салонного фильтра Мазда 3: подробная инструкция

Салонный фильтр – один из составляющих системы очистки автомобиля. Основной функцией является очистка воздуха, который поступает с улицы от пыли, газов, копоти. От своевременной замены фильтра салона будет зависеть уровень комфорта водителя и пассажиров во время поездки. Рассмотрим детально особенности этого процесса для автомобиля марки Mazda 3.

Самостоятельное выполнение работ позволит сэкономить время и средства, необходимые для обращения в автосервис. Воспользовавшись текстовым мануалом, где расходный материал фильтра извлекают и производят замену на новые, практически каждый автолюбитель сможет справиться с этой задачей.

Где находится салонный фильтр в Мазда 3

Расположение салонного фильтра – за бардачком автомобиля. Заменить фильтрующие элементы можно, предварительно демонтированы его и декоративные панели. Замену производят, предварительно открыв корпус фильтра, находящегося за блоком предохранителей.

Когда надо поменять: признаки износа

Фильтрующие элементы – расходный материал, требующий регулярной замены. Если вы начали замечать, что во время поездки воздух в салоне становится более влажным, регулярно запотевают стекла и появился неприятный, то значит очистительная система не функционирует в полной мере.

Важно. Специалисты советуют приобретать новые расходные материалы для фильтра на каждые 10 000 километров пробега

Заменять салонный фильтр Мазда 3 как новых моделей (производство 2011 г), так и выпущенных на три года ранее, придется чаще, чем один раз в шесть месяцев, если автолюбители часто ездят:

  • в поселках;
  • на автострадах, находящихся в аварийном состоянии;
  • по территории с плохой экологической обстановкой.

Как заменить

Процесс замены можно условно разделить на себя пять этапов. Нужно предварительно отсоединить клеммы аккумулятора. Затем снять декоративные панели и бардачок Мазда 3. Далее демонтируют блок предохранителей, открывают отсек с фильтрующими элементами, извлекают их и устанавливают новые.

Необходимый инструмент

В процессе работы используют следующие инструменты:

  • накидные ключи (головки с удлинителями);
  • тонкую и плоскую отвертки;
  • нож.

Для того чтобы аккуратно поменять фильтр салона на Мазда 3, также понадобятся салфетки или чистая ветошь.

Выбор нового салонного фильтра

Перед покупкой обязательно учтите несколько факторов:

  • желаемую степень очистки воздуха;
  • качество расходного материала;
  • совместимость с техническим оснащением автомобиля (лучше всего подойдут оригинальные расходники с маркировкой BP4K-61-J6X-9A, но допускается и установка аналогов).

Важно. Угольные фильтрующие элементы помогут справиться с посторонними запахами (загазованность городского воздуха, пыль автострады)

Повышенный уровень защиты обеспечит антибактериальное покрытие фильтров. Выбор продукции в фирменных салонах, а также у официальных дилеров сведет на нет риск приобретения подделки.
