Как заменить радиатор печки ваз 2110 (старого образца)

Диагностика системы отопления Ваз 2110

При нарушении функции регулятора температуры, можно отметить две наиболее распространённые причины:

  • неправильная работа управляющего блока,
  • неисправность заслонки.

В случае если регулятор температуры нарушил свою работоспособность, первым делом необходимо обратить свое внимание на состояние температурного датчика. Анализатор температуры, находится рядом с плафоном освещения, расположенным на потолке

Проверить работоспособность анализатора температуры можно следующим образом, необходимо несколько раз прокрутить ручку изменения температуры и тактильно проанализировать температуру воздушного потока.

Если, температура воздушного потока изменяется только при нахождении регулятора в крайнем положении, анализатор подлежит обязательной замене. Если же, температура воздушного потока изменяется согласно положению регулятора, датчик функционирует исправно и причиной поломки является неправильная работа управляющего блока.

Для того чтобы произвести проверку функции отопителя Ваз 2110 необходимо сдвинуть заслонку, находящуюся в подкапотном пространстве. Далее, необходимо визуально диагностировать герметичность радиатора. В случае если проверка показала нарушение герметичности отопителя, необходимо заменить его на новый. Замена отопителя, подразумевает демонтаж и полную разборку печки ВАЗ 2110. При наличии нового отопителя, можно произвести замену своими руками.

Устройство радиатора печки ВАЗ 2110

В случае необходимости, воздушный поток перед нагнетанием в салон нагревается. При этом он пропускается сквозь отопитель и может регулироваться при помощи рукояток управления.

Расположение радиатора – горизонтальное, находится он под приборной панелью в пластмассовом кожухе. Конструкция радиатора состоит из расположенного с левой стороны бочка и алюминиевых трубок, установленных в два ряда. Регулированием заслонок часть воздуха проводится сквозь трубки радиатора, остальная часть минует его. По сравнению с классикой, в ВАЗ 2110 не установлен кран, перекрывающий движение жидкости, поэтому печка с прогретым мотором также находится в прогретом состоянии. Конструкция обеспечивает малую инерционность системы – скорейшее достижение установленной температуры. А отсутствие крана избавляет от хлопот, связанных с его протечкой.

Демонтаж отопителя и радиатора нового образца

Унификация и упрощение жизни владельцам — это не для ВАЗовских машин. Радиатор печки пережил две редакции. Самая удачная и простая в демонтаже — последняя. Для того, чтобы снять радиатор отопителя нового типа, нужно было просто следовать алгоритму. Элемент творчества отсутствовал, зато деталь снималась быстро и по технологии:

  1. Слить антифриз.
  2. Открутить центральный болт у нижней кромки лобового стекла под капотом, где проходит шланг омывателя лобового стекла.
  3.  Открутить гайку слева возле фильтра.
  4.  Снять воздушный фильтр.

Тогда корпус отопителя разделится на две половины, после чего осталось ослабить хомуты, достать потекший или забитый радиатор и заменить его новым.

Необходимый инструмент для замены на ВАЗ-2110

Для десятков старых выпусков до 2003 года замена немного сложнее, чем модернизированный выпуск 2110 после 2003 года, но в любом случае для замены нам потребуются следующие инструменты и расходные материалы:

  • емкость для слива антифриза (с широким горлышком);
  • набор отверток с угольником, удлинителем и трещоткой;
  • набор отверток;
  • четыре новых винтовых зажима;
  • если планируется замена антифриза — антифриз новый;
  • правильно доработанный радиатор отопителя (не взаимозаменяемый).

Замена радиатора печки десятого семейства нового образца

Перед разборкой слейте антифриз в подготовленную емкость — если вы не заменили жидкость полностью, вам нужно только слить ее из блока цилиндров, открутив крышку и поместив емкость под двигатель. Если вы его заменяете, слейте также антифриз из радиатора.

Если полная замена антифриза не планируется, его можно частично слить, как показано на фото (крышка расширительного бачка должна быть закрыта).

Перед сливом снимаем крышку расширительного бачка и приступаем к работе:

  • После слива жидкости можно и нужно разобрать расширительный бачок — ослабить винтовые зажимы, снять шланги, открутить болты крепления бачка.
  • Прокладка капота должна мешать, снимите ее.
  • Снимите звуко- и теплоизоляцию с кожуха двигателя. Для этого отверткой Phillips открутите все саморезы на изоляции сверху. Снизу утеплитель крепится к корпусу двумя болтами с головкой на 10. Откручивать их удобнее высокой головкой с карданом и удлинителем.
  • Откручиваем пластиковые хомуты от изоляционного слоя.
  • Снимаем отделочные элементы.
  • Отсоедините разъемы от датчика уровня тормозной жидкости на крышке бачка.
  • Снимите вакуумную трубку гидроусилителя рулевого управления с кузова и отложите ее в сторону.
  • Головкой на 17 и храповиком откручиваем главный цилиндр, аккуратно проворачиваем вперед, не отсоединяя тормозные шланги.
  • Зайдите внутрь и отсоедините разъемы выключателя стоп-сигналов.
  • Высокой головкой (13) отверните гайки крепления педали тормоза и вакуумного усилителя.
  • Из-под капота вынимаем ГУР с педалью. Пластиковую накладку внизу лобового стекла снимать не нужно, без нее можно все поднять. Поднимите вакуумный агрегат и вытащите педаль через это отверстие. Отодвинуть вакуумный клапан в сторону.
  • Корпус отопителя нового экземпляра собран из двух частей, что значительно упрощает его демонтаж. Все, что вам нужно сделать, это открутить три болта с резьбой и сначала снять правую, а затем левую часть Снимите корпус нагревателя.
  • Получите полный доступ к шлангам отопителя, открутите винтовые зажимы на впускном, выпускном шлангах и одном пароотводчике.
  • Радиатор устанавливается в четырех точках — винт сверху у края стекла, две гайки на высоте коллектора и одна слева у фильтра. Найдите саморезы, которыми крепится радиатор, и снимите их.
  • Снимите старый радиатор, почистите-промойте полость от пыли и грязи, установите новый или отремонтированный старый радиатор. Сборка производится в обратном порядке. Вытащить старый радиатор. Очистите корпус обогревателя от грязи.
  • Снимите прокладку крышки и пороговую пластину.
  • Снимите шланг с этого штуцера.
  • Снимите главный тормозной цилиндр.
  • Снимите гайки крепления педали тормоза.
  • Снимаем корпус обогревателя.
  • Отключитьразъемы от старого радиатора.
  • Найдите саморезы, которыми крепится ТЭН, и открутите их.

После повторной сборки проверьте работу ТЭНа, стыки должны быть горячими. Если они не нагреваются в системе воздушного затвора, снимите ее и проверьте еще раз.

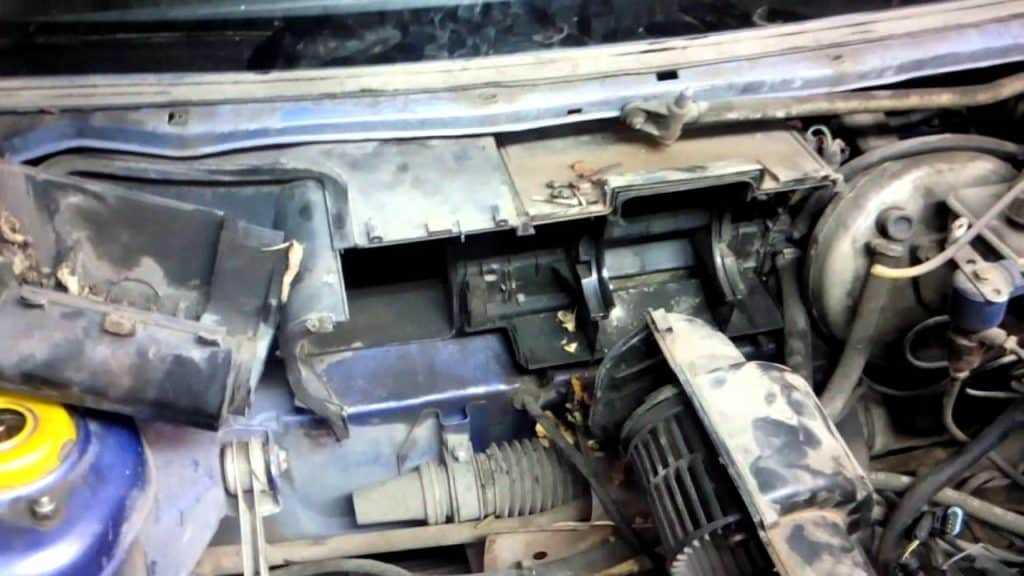

Меняем печку 2110 старой модификации

Поэтому после слива жидкости и отсоединения шлангов вентилятора снимите жабо, дворники и обшивку лобового стекла. Радиатор удерживается хомутами, из которых необходимо снять 4 штуки.

Снятие облицовки лобового стекла и фиксаторов кожуха отопителя.

После этого:

  • Открутите болты крепления салонного фильтра, при откручивании болтов запомните их положение (среди них 4 длинных).
  • Снимите вентилятор с частью кожуха Снимите переднюю часть кожуха вместе с вентилятором.
  • Вытащите корпус фильтра и заднюю часть корпуса вентилятора.
  • Ослабьте зажимы и снимите три шланга (впускной, выпускной и выпускной). Отсоедините шланги и вытащите старый радиатор.
  • Вытащить радиатор отопителя.
  • Откручивая винты, запомните их положение (из них 4 длинных).
  • Снимаем переднюю часть корпуса с вентилятором.
  • Вытащите корпус фильтра и заднюю часть корпуса вентилятора.
  • Отсоедините шланги и вытащите старый радиатор.

Замена радиатора Ваз 2110 нового образца – пошаговая инструкция

Как отмечалось, между печками старого и нового образца отсутствуют особые отличия, за исключением нюансов монтажа. Чтобы снять устройство, автомобилисту необходимо открутить несколько винтов.

  1. Вначале понадобится открутить винты, расположенные снизу лобового стекла.
  2. Выше впускного коллектора расположено несколько гаек, которые также необходимо открутить.
  3. Далее отвинчивается гайка, расположенная слева от фильтра. В некоторых моделях автомобилей предусмотрен бачок для заднего стекла (с омывающей жидкостью). В таком случае его также необходимо демонтировать вместе с фильтром.

При этом понадобится потратить минимум времени и усилий. Практика показывает, что автомобилисты с опытом выполняют всю работу в течение 1 часа. Схема по замене радиатора предусматривает следующее:

  • слив антифриза;
  • отключение патрубков;
  • демонтаж расширительного бачка;
  • демонтаж жабо;
  • демонтаж педали тормоза;
  • снятие старого и установка нового агрегата.

Монтажные работы осуществляются в обратной последовательности. На завершающем этапе необходимо залить антифриз в бачок

В процессе выполнения работы рекомендуется обратить внимание на салонный фильтр. Обычно, он требует замены

Этот вариант отличается простотой и оригинальностью. Автовладельцу не понадобится иметь никаких профессиональных умений.

Вышеперечисленные этапы работы необходимо осуществлять тщательно и осторожно. Нужно еще раз подчеркнуть, что для автовладельцев, намеренных эксплуатировать ВАЗ 2110 в течение долгих лет, лучше установить медный радиатор

Он легко поддается ремонту и служит гораздо дольше алюминиевого аналога.

Какой радиатор выбрать алюминиевый или медный?

Ваз 2110 после 2008 года комплектовался алюминиевыми радиаторами, которые имеют ряд плюсов и минусов. Однако некоторые владельцы автомобилей жалуются на холодный салон и запотевание стекол. Плюсы алюминиевого радиатора:

  • Имеют большую плотность по сравнению с медными
  • Ширина каналов радиатора больше, а значит и больше теплоотдача

Минусы :

  • При появлении течи не ремонтопригоден
  • Достаточно быстро нагревается, но и быстро остывает

Первоначально отечественные автомобили комплектовались именно медными радиаторами. Однако в последствии, как мы уже писали выше, были заменены на алюминиевые.

Сейчас найти качественный медный радиатор достаточно сложно, так как некоторые производители вместо чистой меди используют примеси.

Плюсы медных радиаторов Ваз 2110:

  • Среди очевидных плюсов можно назвать его теплоотдачу 389,6 Вт/(м. град), она значительно выше чем у алюминиевого
  • Медный радиатор долго нагревается, но зато и долго остывает.
  • В случае протечки его можно отремонтировать.
  • Медный радиатор можно запаять.

Минусы:

У этого типа радиаторов меньшее количество ребер и тонкие каналы, которые могут забиваться.

Выбор радиатора печки для ВАЗ-2110

Десятки имеют два типа отопительных систем, в зависимости от года выпуска транспортного средства. Машины, которые вышли с конвейера до осени 2003 года, оборудованы печками старого типа. Последующие модели оборудованы отопителями нового образца

При покупке радиатора печки важно принимать в расчёт этот факт, поскольку детали отличаются конструктивными характеристиками

Для транспортных средств ВАЗ-2110 в продаже существует два вида радиаторов. Самыми распространёнными являются алюминиевые изделия, которые отличаются не слишком высокой ценой и небольшим весом. Однако алюминий имеет невысокий уровень теплоотдачи и сильно подвергается коррозиям, потому срок службы таких изделий не очень длительный.

Более качественными являются медные радиаторы, которые характеризуются стойкостью к коррозиям и высоким периодом эксплуатации. Медные изделия имеют высокий уровень теплоотдачи, что значительно отражается на качестве обогрева салона транспортного средства. Единственный недостаток изделий — высокая цена. Какой радиатор приобрести, зависит от ваших финансовых возможностей и пожеланий.

Дополнительно для ремонта радиатора потребуется приобрести хомуты, желательно с запасом. А также при ремонте системы отопления желательно заменить патрубки, так как они часто подвергаются перепадам температур. Для ремонта также понадобится крестообразная отвёртка и технический пинцет для удобного демонтажа деталей.

После подготовки обязательных инструментов и покупки новых деталей можно приступить непосредственно к замене теплообменника.

Устройство печки Ваз 2110 – 2112

Периодические неполадки в работе системы отопления для ВАЗ 2110 — вещь обыденная и распространенная. Потому владельцам этой модели от российского автопроизодителя то и дело приходится копаться в собственном гараже или отправлять авто на ремонт к специалистам со станций технического обслуживания.

Чтобы разобраться в том, как именно проводить ремонтные и профилактические мероприятия, для начала нужно ознакомиться со схемой печки, ее составными элементами.

Элемент Особенности
Электродвигатель На нем крепится вентилятор. Оба элемента способствуют нагнетанию подогретого воздуха внутрь салона
Радиатор На этом компоненте основана вся работа системы отопления. Убери радиатор, и отопитель работать не сможет. Интересно, на печке нового образца отсутствует кран, который перекрывал поток охлаждающей жидкости через радиатор. В устройствах старого образца кран присутствует. Кран убрали для того, чтобы избежать протечек, которые были распространены на старых печках. Плюс от крана избавились ради более быстрого и эффективного нагрева салона. Хотя многие владельцы новых десяток с этим решением не согласны, потому при ремонте устанавливают на печку кран
Заслонки В общей сложности печка их имеет три штуки. Первая отвечает за рециркуляцию воздухозаборника, вторая — за открытие и закрытие канала отопителя, а третья предназначена для управления и считается самой главной
Резистор Данный элемент отвечает за скорость обдува салона горячим воздухом

Все элементы, включая дополнительные клапаны, щитки, штуцеры, объединены в единый блок. Он, заключенный в корпус, располагается в подкапотном пространстве недалеко от приборной панели.

Поиск неисправностей

При возникновении неполадок с печкой, для начала следует определить, что именно стало причиной отказа отопителя от нормального режима функционирования.

Причина Ваши действия
Низкий уровень антифриза Если антифриза в системе становится меньше необходимого, в контуре двигатель-радиатор прекращается циркуляция охлаждающей жидкости. Попробуйте долить, поскольку со временем его становится меньше в бачке. Если это не помогло, ищите причины дальше
Воздушная пробка Она может образоваться при доливке антифриза в систему. Чтобы устранить пробку, необходимо немного поднять переднюю часть вашего автомобиль и включить мотор на холостых оборотах в течение 10 минут. Если воздух действительно присутствовал в системе, пробка уйдет и останется только долить охлаждающую жидкость
Выключатель Вентилятор вращается со скоростью, заданной ступенчатым регулятором. Если вы можете включить печку только на максимальных оборотах вентилятора, а в других режимах устройство электродвигателя не работает, тогда наиболее вероятная причина в резисторе печки. Его следует заменить на новый
На максимальной скорости поток слабый Причиной может послужить система закрытия и открытия заслонки, то есть кран. Но наиболее часто такая неполадка становится результатом загрязнения салонного фильтра. Определить это можно по затхлому запаху сырости. Замените фильтр, и проблема может уйти
Возникла течь Это наиболее популярный тип поломки, связанный с системой отопления на ВАЗ 2110. Течи могут возникать через печку и кран. Кран — очень уязвимое место десятки и всех моделей ВАЗ. Когда десятку только начали выпускать, кран устанавливался. Затем его убрали из конструкции, а спустя еще некоторое время доработали и вернули
Лужа антифриза в салоне Если вы заметили лужу из ОЖ под ногами переднего пассажира, а также учуяли неприятный запах, тогда следует проверить радиатор, кран. Плюс обязательно изучите текущее состояние патрубков в местах их крепления хомутами

Патрубки на ВАЗ 2110 имеют ограниченный срок службы. Примерно через 3 года они начнут дубеть, что обязательно приведет к необходимости их замены. Лучше предотвратить утечку, заменив патрубки печки немного ранее положенного срока.

Замена заслонки печки ВАЗ-2110

Осуществление замены заслонки отопителя не отличается значительными трудностями, однако, требует от исполнителя предельной внимательности. Для того чтобы добраться до задвижки, надо осуществить полный демонтаж печки. Основная часть работ по снятию печки будет производиться в моторном отсеке транспортного средства

Прежде чем заняться непосредственно разборкой печки, важно изначально отключить аккумулятор и слить охлаждающую жидкость с системы отопления. После этого производится демонтаж наладки лобового стекла, звукоизоляционного материала, вентилятора печки

Дальше надо отсоединить хомут крепления вакуумного шланга.

Следующий шаг — снятие фронтальной части корпуса отопителя. Работа отличается значительными сложностями, потому для упрощения снятия корпуса печки можно произвести дополнительно демонтаж панели приборов и с внутренней стороны салона открутить крепежи, на которых держится печка. После этого можно со стороны моторного отсека приподнять печку, снять скобы и винты крепления передней части отопителя. Только исполнив этот объём работ, передняя часть печки может быть демонтирована без затруднений.

Дальше необходимо отсоединить все шланги и патрубки, которые подходят к радиатору. После этого производится демонтаж заднего кожуха отопителя и радиатора. Только после произведённых манипуляций откроется доступ к заслонке. На этом подготовительный этап работ можно считать завершённым. После этого необходимо приступить непосредственно к замене заслонки печки ВАЗ-2110 новой деталью.

Ремонт и замена заслонки автомобиля ВАЗ-2110

Демонтаж испорченной детали и установка новой не отличается значительными сложностями. Единственный вопрос, который может возникать при демонтаже, как снять тягу заслонки отопителя ВАЗ-2110. Она хоть и пластиковая, однако, чрезвычайно плотно сидит на валу. Для её демонтажа понадобится две отвёртки. Тонкой отвёрткой необходимо приподнять рычаг крепления, второй отвёрткой разжимаются пластиковые выступы тяги. После отсоединения тяги верхняя задвижка самостоятельно опустится вниз, так как её больше ничего не будет держать.

При установке новой детали необходимо обратить внимание на вилку, расположенную на оси задвижки

Её важно закрепить таким образом, чтобы она вошла в зацепление с рычагом. При правильном монтаже задвижка отопителя должна разместиться в приподнятом положении

В иной ситуации её будет невозможно отрегулировать и замена детали не даст желаемых результатов

При правильном монтаже задвижка отопителя должна разместиться в приподнятом положении. В иной ситуации её будет невозможно отрегулировать и замена детали не даст желаемых результатов.

При установке новой детали некоторые водителя параллельно производят доработку тяг заслонок печки. Конструкция тяг имеет некоторые недостатки. При переключении рычага управления заслонками можно увидеть, что в любой позиции рычага поток воздуха в сторону ног водителя перекрыт либо первой, либо второй заслонкой. Для улучшения распределения потоков воздуха потребуется укорачивание регулируемой тяги на три деления. С этой целью надо отрезать выдвигающийся наконечник тяги. Такая несложная доработка поможет стать заслонке в требуемую позицию, что благоприятно отразится на распределении воздуха. Поток тёплого воздуха будет равномерно поступать к ногам водителя, боковым стёклам автомобиля и с центрального дефлектора.

После этого производится установка всех снятых деталей в обратном порядке, заливается охлаждающая жидкость. Внимательно необходимо отнестись к подсоединению патрубков и шлангов. Только герметичные соединения будут гарантировать качественное функционирование отопительной системы. После этого можно проверять работу заслонок и всей отопительной системы.

Процесс снятия печки

Ремонт отопительной системы на ВАЗ-2110 состоит из определенных этапов и имеет некоторые нюансы.

Новая модель

Так как существует две модификации печек на автомобиле ВАЗ-2110, ниже пойдет речь про замену печки в машине, выпущенной после 2003 г.

Перед проведением любых действий нужно слить старую охлаждающую жидкость.

Если планируется ее замена, то требуется ее утилизировать, если нет, сохранить до окончания ремонта. Во втором случае для слива антифриза из блока цилиндров рекомендуется открутить крышку и подставить емкость.

Если планируется его полная замена, то тогда жидкость необходимо слить еще и из радиатора.

Дальнейшие этапы замены печки:

  1. Перед тем как избавиться от жидкости, нужно снять крышку бака расширителя.
  2. После того как антифриз слит с системы, требуется снять бак расширителя. Для этого стоит ослабить крепления, отсоединить все шланги и крепления.
  3. Снять уплотнитель капота, чтобы он не мешал в ходе работы.
  4. Отстегнуть все крепления элементов шумоизоляции и термоизоляции. Для этого используется отвертка, с помощью который потребуется открутить болты креплений в верхней и нижней частях.
  5. Отстегнуть уплотнитель капота с его обшивкой.
  6. Снять хомуты из пластика с изоляции и убрать всю обшивку.
  7. Отключить фишки от датчика количества тормозной жидкости, который расположен на пробке от бака.
  8. Достать шланг вакуумного усилителя из корпуса и направить его в другую сторону. Снять его.
  9. При помощи головки на 17 мм и трещотки открутить основной тормозной цилиндр, убрать его вперед, при этом не отсоединяя трубки.
  10. Отсоединить основной тормозной цилиндр.
  11. В салоне открутить разъемы от выключателя стоп-сигнала.
  12. При помощи головки на 13 мм открутить гайки для крепления тормозной педали и вакуумного усилителя. Под капотом отсоединить усилитель и педаль вместе, приподнять вакуумник и достать педаль в отверстие. Вакуумник требуется убрать.
  13. Для снятия корпуса печки потребуется только открутить три шурупа и достать обе его составляющие. Потом снять кожух, чтобы получить доступ к шлангам радиатора. В нем нужно открутить хомуты вводного и выводного шлангов, а также отводящего пар.
  14. Отключить патрубки от старого радиатора, который фиксируется в четырех местах: один винт вверху возле стекла, два возле коллектора и один возле фильтра. Их требуется выкрутить.
  15. Открутить крепления радиатора, достать его. Кроме этого, рекомендуется вымыть и почистить его место установки и крепления.
  16. Собрать всю систему обратно. Последовательность будет такая же, только в обратную сторону.
  17. Достать старый радиатор и очистить его, если планируется его повторно использовать, если нет, то установить новый.
  18. После окончания сборки нужно проверить качество работы системы. Например, при включенной печке должны быть теплыми патрубки. Если этого не произошло, то значит появилась пробка из воздуха. От нее нужно избавиться и осуществить проверку еще раз.


Снятие печки

Старая модель

ВАЗ 2110 до 2003 г. выпуска имеет немного другой процесс снятия печки. В этом случае, когда жидкость слита и все провода отключены, нужно снять жабо, накладку на лобовое стекло и очистители стекла. Печка крепится при помощи четырех зажимов, которые требуется снять. После этого:

  1. Открутить крепления фильтра салона. Рекомендуется запомнить их последовательность и нахождение.
  2. Снять вентилятор и часть корпуса.
  3. Потом отсоединить заднюю часть корпуса.
  4. Открутить хомуты и достать три шланга: пароотвод и шланги ввода и вывода.
  5. Достать корпус фильтра и заднюю часть вентиляторного корпуса.
  6. После отключения шлангов вытащить радиатор.

Замена через тормозную систему

Данный вариант представляет собой наиболее быстрый способ.

Опытные автовладельцы могут потратить на это около 2 ч.

Ход ремонта:

  1. Слить всю охлаждающую жидкость при помощи патрубка подогрева.
  2. Отключить все необходимые патрубки и снять бачок расширителя.
  3. Отключить и разобрать жабо.
  4. Отсоединить и снять тормозную педаль, чтобы предоставить доступ к радиатору печки.
  5. Достать старый и почистить как саму печку, так и место ее крепления и установки. Если не планируется использовать старый агрегат, то просто установить новый.

После этого нужно так же провести сборку. Для этого применяется обратный порядок действий. После окончания процесса нужно будет влить тосол. Также рекомендуется провести замену фильтра салона.
