Камера сгорания с тороидальным корпусом, преимущественно для роторного двигателя внутреннего сгорания

Компаундный двигатель внутреннего сгорания

Компаундный пятитактный двигатель внутреннего сгорания «Ilmor Engineering»

Однако возможность использования компаундного двигателя не ограничивается только паровозами. Так выставке «Engine EXPO 2009» британская показала публике образец пятитактного ДВС, который можно применить на автомобиле. Герхард Шмитц, автор идеи, использовал в одном моторе четырех- и двухтактную схему. Три цилиндра 5-тактного двигателя внутреннего сгорания имеют разный внутренний диаметр. Меньшие (высокого давления) – первый и третий – работают по обычному четырехтактному циклу. Средний (низкого давления) использует остаточное расширение отработавших газов из меньших цилиндров в двухтактном режиме.

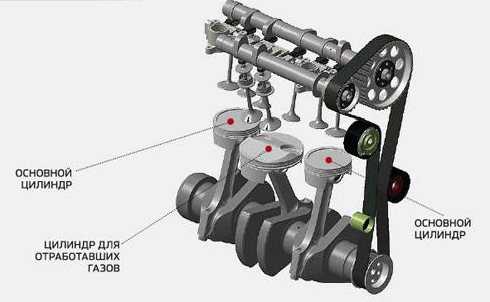

Как работает компаундный ДВС: в течение первых трех тактов смесь, как в обычном четырёхтактном ДВС, всасывается, сжимается и совершает рабочий ход в малых цилиндрах. Во время 4-го такта отработавшие газы перемещаются из малых цилиндров в больший и сжимаются. Остаточное расширение газов в большем цилиндре обусловливает пятый, рабочий такт.

Класификация

По принципу действия

  • Непрерывного действия (для газотурбинных двигателей (ГТД), турбореактивных двигателей (ТРД), воздушно-реактивных двигателей (ВРД), жидкостных ракетных двигателей (ЖРД)).
  • Периодического действия (для поршневых двигателей внутреннего сгорания (ДВС));

Камеры сгорания непрерывного действия в свою очередь класифицируют: По назначению

  • Основные;
  • Резервные;
  • Промежуточного подогрева;

По направлению потока воздуха и продуктов сгорания

  • прямоточные;
  • противоточные камеры сгорания (последние применяют редко из-за большого гидравлического сопротивления).

По компоновке

  • Встроенные;
  • Выносные;

По конструктивных особенностях корпуса и жаровой трубы

  • Кольцевые;
  • Трубчато-кольцевые;
  • Трубчатые;

Камеры сгорания периодического действия в свою очередь класифицируют: По используемому топливу

Бензиновые;

По конструкции бензиновые камеры сгорания разделяют:

    • Боковая
    • Центральная
    • Полуклиновая
    • Клиновая
  • Дизельные.

По конструкции дизельные камеры сгорания разделяют:

    • Неразделенные (имеют только одно отделение, в котором происходит и смесеобразование, и сгорание топлива)
    • Разделенные (разделены на две части: основную и дополнительную, соединены между собой горловиной. При этом топливо впрыскивается в дополнительную камеру)

По способу смесеобразования

    • Обьемное (для неразделенных камер сгорания);
    • Пленочное;
    • Комбинированные.

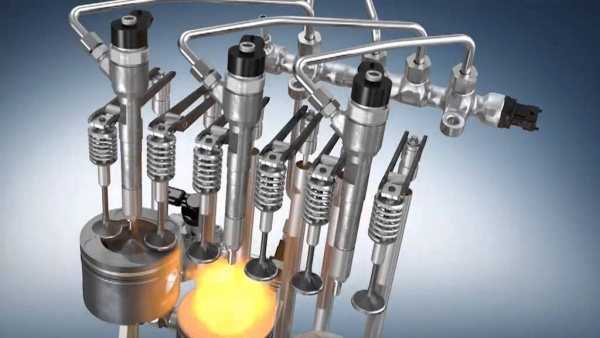

Камеры сгорания ДВС

Камеры сгорания в поршне дизельного двигателя (варианты)

В течение короткого цикла двигателя должно происходить не только сгорание, но и предварительное приготовление горючей смеси (за исключением устаревших карбюраторных моторов). Поэтому форма камеры сгорания, размещение форсунки и клапанов/окон должно обеспечивать как приготовление смеси, так и её сгорание с минимальными теплопотерями в стенки

Кроме того, важно соблюдение экологических норм

В искровых моторах камера сгорания может быть шатрового, полусферического, линзовидного, клинового, и более редких типов. Движение фронта пламени должно обеспечивать примерно одинаковую скорость сгорания, чтобы работа двигателя не была «жёсткой». Из соображений детонационной стойкости путь пламени должен быть кратчайшим, а последняя порция смеси не должна располагаться в зоне выпускных клапанов. В системах с расслоением заряда повышение детонационной стойкости достигают обеднением последней сгорающей порции смеси.Камера должна быть компактной, чтобы уменьшить теплоотдачу в стенки. Подача топлива — через карбюратор, в коллектор, прямой впрыск в цилиндр.

В моторах с воспламенением от сжатия форма камер более разнообразна, определяется выбранным методом смесеобразования (испарения топлива). Это может быть вихрекамера или предкамера в головке блока, либо камера в поршне. Смесеобразование — плёночное, объёмно-плёночное, объёмное. Метод впрыска — только прямой. В последнее время эффективная система Common rail значительно улучшило показатели двигателей с объёмным смесеобразованием, так что разнообразие камер сократилось.

Регулировка Карбюратора Бензопил H L

Настройка карбюратора бензопилы своими руками

Для самостоятельной опции карбюратора необходимо ознакомиться с его устройством и уяснить порядок работ, которые осуществляются для регулировки деталей, отвечающих за правильное функционирование составных частей устройства и близкорасположенных к нему деталей.

Необходимо аккуратненько обращаться с предметами для опции системы, также определять соответствие выставленных характеристик очень допустимым значениям.

Об устройстве карбюратора

Карбюратор служит для смешения горючей консистенции с воздухом при соблюдении заблаговременно установленных пропорций. Если четкие дозы не соблюдаются, исправность работы мотора оказывается под опасностью. Когда во время смешивания компонент поступает огромное количество воздуха, а горючего недостаточно, то такая смесь считается «бедной».

Нельзя допускать и перенасыщения, потому что при большенном количестве горючего по сопоставлению с воздухом также вероятны сбои в работе либо износ мотора. Регулировка карбюратора нужна не только лишь перед начальным внедрением, да и когда выявляются любые отличия в его работе. До работы с бензопилой, не забудьте провести его обкатку.

Составные части карбюратора

Конструкция карбюратора содержит стандартный набор частей, но может незначительно изменяться зависимо от производителя. Составные части:

  1. Основа. Это специальная трубка, которая визуально похожа на аэродинамическую конструкцию. Сквозь нее проходит воздух. В поперечном направлении в середине трубы располагается заслонка. Ее положение можно изменять. Чем больше она выдвинута в проход, тем меньше воздуха поступает в двигатель.
  2. Диффузор. Регулировка карбюратора бензопилы винтами h и l регулируется ремонт бензопил. Это ссуженная часть трубки. С ее помощью увеличивается скорость подачи воздуха именно в том сегменте, откуда выходит топливо.
  3. Каналы для подачи топлива. Топливная смесь содержится в поплавковой камере, далее проходит в жиклер, из которого вытекает в распылитель.
  4. Поплавковая камера. Является отдельным конструкционным элементом, напоминает форму резервуара. Предназначена для постоянного поддержания оптимального уровня топливной жидкости перед входом в канал, откуда поступает воздух.

Не знаете, какую бензопилу выбрать? Прочитайте нашу статью.

Ищете модели подешевле, но надежные и проверенные временем? Обратите внимание на бензопилы российского производства. Или же изучите зарубежных производителей бензопил, таких как Штиль

Или же изучите зарубежных производителей бензопил, таких как Штиль.

Что нужно иметь для настройки

У каждого владельца карбюратора должны быть необходимые инструменты для осуществления регулировки данной системы. Есть три регулировочных винта, которые располагаются на корпусе устройства. Они имеют собственные маркировки:

  • L — винт для коррекции низких оборотов.
  • H — винт для регулировки высоких оборотов.
  • T — осуществляет регуляцию холостого хода, в большинстве случаев применяется для экспериментов.

Дополнительные компоненты двигателя

Помимо основных деталей, которые обязательно присутствуют в конструкции двигателя, есть еще дополнительные детали и узлы, которые улучшают характеристики и работу ДВС.

Принцип работы турбины

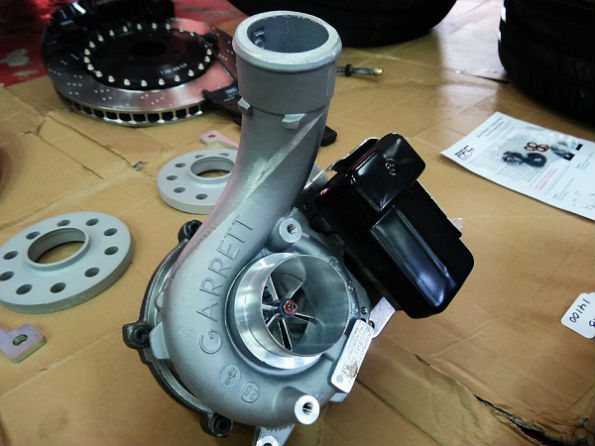

Турбина — это устройство, которое создает дополнительного нагнетание топлива. Двигатель с турбиной имеет большую производительность.

Идея создания турбины появилась при обнаружении такого факта, что при движении поршня вверх, солярка не успевает полностью сгорать.

С помощью турбины, сгорание топлива в цилиндрах происходит до конца, за счет чего уменьшается расход топлива и увеличивается мощность ДВС.

Турбонаддув, он же турбонагнетатель состоит из:

  • подшипники — служит опорой дает возможность вращаться валу;
  • кожух на турбине;
  • кожух на компрессоре;
  • стальная сетка.

Цикл работы турбонаддува:

  1. Компрессор создает вакуум и всасывается воздух внутрь системы.
  2. Ротор турбины передает вращение ротору.
  3. Интеркулер охлаждает воздух.
  4. Через впускной коллектор осуществляется подача воздуха, предварительно воздух проходит степени очистки (воздушные фильтры). После поступления воздуха, впускной клапан закрывается.
  5. Отработанные газы движутся через турбину ДВС и создают давление на ротор.
  6. В этот момент скорость вращения турбины вала турбины очень высока, достигает 1500 оборотов в секунду. От этого начинает вращаться ротор компрессора.

Цикл далее повторяется.

Виды камер сгорания дизельных двигателей

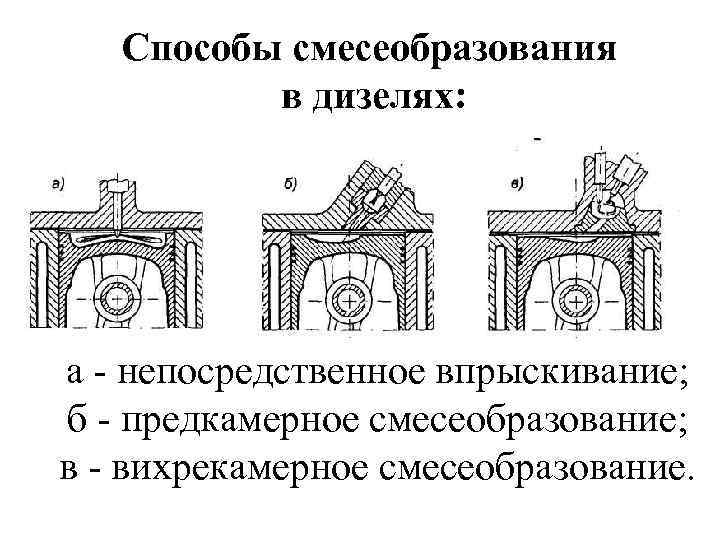

Абсолютное большинство атмосферных дизельных моторов различаются только конструкцией камеры сгорания. В классических дизелях применена неразделенная камера сгорания – топливо подается в надпоршневое пространство. До последнего времени такой тип камеры сгорания применялся, в основном, на низкооборотных двигателях большого объема для грузовых машин, так как именно эти дизели отличаются высоким уровнем шума и вибрации. Однако в наше время, при появлении топливных насосов высокого давления (ТНВД) с электронным управлением, двухступенчатого впрыска топлива и стабилизации процесса сгорания топливно-воздушной смеси эти проблемы на автомобильных дизелях практически удалось изжить.

Самыми распространенными в легковых автомобилях сегодня стали дизели с раздельной камерой сгорания – вихрекамерные и форкамерные. В них впрыск топлива осуществляется не напрямую в цилиндр, а в соединенную с ним дополнительную камеру в головке блока цилиндров. Вихревая камера соединяется с цилиндром одним каналом с таким расчетом, чтобы при попадании в нее воздух интенсивно закручивался. Это улучшает процесс смесеобразования и самовоспламенения. Топливно-воздушная смесь в этом случае воспламеняется в два этапа – процесс начинается в вихревой камере и переходит в камеру сгорания. Таким образом давление в цилиндре нарастает более плавно, что дает снижение шумности и повышение максимальных оборотов. Вихрекамерные двигатели в настоящее время составляют около 90% силовых агрегатов этого типа на легковых авто и внедорожниках. Более сложными, и от того менее распространенными являются форкамерные дизели. Возгорание топливно-воздушной смеси происходит в специальной вставной форкамере, соединенной с цилиндром несколькими каналами малого сечения. Их форма и диаметр подбираются так, чтобы между цилиндром и форкамерой возникал перепад давления, увеличивающий скорость течения газов. Эта технология позволяет обеспечить большой ресурс, дополнительное снижение уровня шума и токсичности, а также максимально плавную динамику крутящего момента.

Камера — сгорание — двигатель

Камера сгорания двигателя — прямоточная кольцевого типа, состоит из следующих основных узлов: наружного и внутреннего корпусов, жаровой части с 32 горелками и двух воспламенителей.

Камеры сгорания двигателей с подвесными клапанами по сравнению с камерами сгорания двигателей с боковыми клапанами и двигателей со смешанным расположением клапанов обладают рядом преимуществ. Эти камеры имеют компактную форму, благодаря чему их относительная поверхность, а следовательно, и потери на охлаждение получаются меньшими, чем в камерах с боковым и смешанным расположением клапанов. Благодаря меньшим сопротивлениям при всасывании ( отсутствие резких поворотов всасываемого потока и относительно слабые его удары о днище поршня, меньшие вихри и меньшие потери на трение смеси о стенки камеры) коэффициент наполнения r v двигателей с подвесными клапанами выше, чем двигателей с боковыми клапанами.

Камеры сгорания двигателей с подвесными клапанами допускают более высокие степени сжатия, что позволяет повысить литровую мощность и экономичность двигателя. Двигатели западноевропейских автомобилей, работающие на бензинах с октановым числом 75 — 85, характеризуются менее высокими степенями сжатия ( 6 5 — 8 5), чем американские двигатели.

Камера сгорания двигателя — прямоточная кольцевого типа, состоит из следующих основных узлов: наружного и внутреннего корпусов, жаровой части с 32 горелками и двух воспламенителей.

Камеры сгорания двигателей с подвесными клапанами допускают более высокие степени сжатия, что позволяет повысить литровую мощность и экономичность двигателя.

Камера сгорания двигателя имеет наружное охлаждение горючим. Система охлаждения устроена по принципу двух ходов, в соответствии с которым охладитель проходит по одной трубке и возвращается обратно по соседней. Существуют конструкции, в которых используется пористо-регенеративная система, включающая в себя пористую вставку, расположенную от форсуночной головки до линии несколько ниже критического сечения, и трубки регеративного охлаждения.

Камера сгорания двигателя короткая, кольцевого типа, спроектирована специально для работы при большом давлении газа. Она работает бездымно с высокой полнотой сгорания, что достигнуто с помощью хорошего перемешивания топлива и воздуха непосредственно за форсунками и применения завихрителя с увеличенным расходом воздуха через первичную зону. Кроме того, перед фронтовым устройством камеры установлен разделитель потока воздуха, гарантирующий распределение воздуха по наружному и внутреннему кольцевым каналам камеры.

Камера сгорания двигателя — кольцевая, с форсунками испарительного типа, бездымная. В задней части внутреннего корпуса расположен роликовый подшипник турбины высокого давления.

Камера сгорания двигателя — кольцевая, противоточная, с пневматическими форсунками, имеет высокую полноту сгорания в расчетной точке работы двигателя. Камера обеспечивает низкий уровень выделения загрязняющих веществ, работая на обедненной топливовоздушгюй смеси в первичной зоне.

Камера сгорания двигателя — кольцевого типа, очень короткая, с оригинальным смесеобразующим устройством. В этом устройстве топливо через 20 трубок подается в небольшие смесители вихревого типа, где оно предварительно смешивается с поступающим воздухом. Такая конструкция обеспечивает хорошее смешение и полное сгорание топлива на длине камеры менее 255 мм, причем в зоне длиной приблизительно 50 мм происходит смешение, а в остальной части — горение.

Камера сгорания двигателя — прямоточная кольцевого типа, состоит из следующих основных узлов: наружного и внутреннего корпусов, жаровой части с 32 горелками и двух воспламенителей.

Камера сгорания двигателя кольцевого типа имеет внутреннее пленочное и внешнее конвективное охлаждение. Для получения расчетного поля температур на выходе из камеры применены высокоэффективный диффузор за компрессором и относительно большое число ( тридцать) топливных форсунок.

Конструкция камеры сгорания двигателя существенно влияет на ег о работу по циклу Дизеля — Отто на газе. Наилучшие результаты получаются у однокамерных дизелей, наихудшие-у двигателей с разделенной камерой сгорания и другими теплоаккумулирующими и вихревыми приспособлениями.

Охлаждение камер сгорания двигателей, особенно форсированных, как правило, выполняется жидкостным.

Отсек камер сгорания двигателя газовой турбины включает: сборник камеры сгорания; пламенные трубы; переходные патрубки в сборе; топливные форсунки; запальные свечи; трансформаторы запала; индикаторы пламени; пламеперебросные патрубки; различные элементы материального обеспечения и прокладки.

Как происходит запуск дизельного двигателя?

Принцип работы дизельного двигателя следующий: в цилиндры поступает чистый воздух, который вследствие высокого сжатия нагревается до 700°С и более. После этого, при приближении поршня к верхней точке его траектории в камеру сгорания под давлением подается горючее, которое воспламеняется при контакте с горячим воздухом. Момент воспламенения сопровождается резким повышением давления в цилиндре. Такой принцип работы позволяет мотору работать на максимально обедненных смесях, что обеспечивает экономичность его эксплуатации.

Для холодного старта дизеля используется система предпускового нагрева, основным элементом которой являются свечи накаливания –нагревательные элементы, размещенные в камерах сгорания. Они позволяют за несколько секунд поднять температуру воздуха до требуемого значения. При включении системы в салоне загорается лампочка. Ее обесточивание свидетельствует о готовности двигателя к запуску. Подача электроэнергии к свечам прерывается автоматически, спустя 15сек – 25 сек после старта. Это условие позволяет обеспечить стабильную работу непрогретого агрегата. Современные системы данного типа делают возможным легкий запуск дизеля при температурах до -30°С при условии исправности мотора и использования масла и топлива соответствующей сезонности и качества.

Конструктивные особенности

Схема дизельного двигателя в целом повторяет механизм бензинового силового агрегата с той разницей, что аналогичные детали значительно усиливаются с учетом более высоких нагрузок. Поскольку воспламенение происходит в результате сжатия, из схемы исключаются компоненты системы зажигания, а свечи заменяются на элементы накаливания, не дающие искры и предназначенные для предварительного прогревания воздуха в камерах сгорания.

Основная камера — сгорание

Основная камера сгорания расположена в нижней части крышки и обеспечивает работу двигателя на генераторном газе со степенью сжатия 9 вместо 18 на жидком топливе.  

Основные камеры сгорания ВРД размещаются обычно так, чтобы их внешний диаметр был равен наружному диаметру корпуса компрессора или турбины или несколько превышал его.  

К основным камерам сгорания ВРД предъявляются следующие требования.  

Каждая форкамера соединяется с основной камерой сгорания двумя отверстиями ( соплами) диаметром по 3 5 мм.  

Основная система топливопитания предназначена для подачи топлива в основные камеры сгорания в течение всего времени работы двигателя.  

ПВРД предъявляются те же требования, что и к основным камерам сгорания ВРД. Основнв отличие этих камер заключается в том, что коэффициент избытка воздуха в таких камерах близок к единице, вследствие чего объем камеры не делится на первичную и вторичную зоны.  

Вместо бункера 8 может устанавливаться небольшая пусковая топка, служащая для разогрева основной камеры сгорания в период пуска и выполняющая функцию бункера накопления провала в период работы.  

Крышка цилиндра двух.  

Возникшее пламя с большей скоростью выбрасывается в виде факела через сопло дополнительной камеры в основную камеру сгорания. Факел пламени служит мощным многоочаговым источником воспламенения и турбулизации основной порции горючей смеси в надпоршневом пространстве, что обусловливает быстрое сгорание обедненных смесей.  

При термическом зажигании газообразные продукты разложения перекиси, поступая из сравнительно малого объема предкамеры в основную камеру сгорания, выбрасывают из нее топливо, если оно там накопилось к моменту запуска.  

При повороте коромысла открывается дополнительный клапан 12 форкамеры и затем ( почти одновременно) впускной клапан 7 основной камеры сгорания. Горючая смесь поступает в форкамеру из форка-мерной секции 4 карбюратора 5 по отдельному каналу 3 питания, выполненному во впускном трубопроводе и в головке цилиндров. При открытом дополнительном клапане 12 в форкамеру поступает обогащенная ( а 0 85 — — — н 0 90) горючая смесь, а в основную камеру и цилиндр двигателя ( при открытом впускном клапане 7) при движении поршня 2 вниз очень бедная ( а 1

Организация процесса горения топлива в форсажных камерах ТРД ( рис. 5.14 и 5.21) в сравнении с основными камерами сгорания имеет ряд особенностей.  

Схема воздушно-камерного дизеля.  

Воздушно-камерные дизели имеют разделенную камеру ( рис. 58), состоящую из воздушной камеры 2 в головке цилиндра и основной камеры сгорания 3 в надпор-шневом пространстве. Объем воздушной камеры у старых конструкций дизелей составляет около 70 %, а у новых — до 25 % объема пространства камеры сгорания. Камеры сообщаются между собой узкой горловиной. Форсунка 5 расположена вне воздушной камеры: струя топлива направляется к горловине, соединяющей обе камеры, и лишь частично попадает в воздушную камеру.  

Цельнолитая вихревая камера представляет собой плоский цилиндр с горизонтально расположенной осью, имеет наклонное тангенциальное отверстие, связывающее вихревую камеру с основной камерой сгорания.  

Типы

Устройство камер сгорания баночного типа для газотурбинного двигателя, смотрящего на ось через выхлоп. Синий цвет указывает путь охлаждающего потока, оранжевый указывает путь потока продуктов сгорания.

Может

Камеры сгорания банок представляют собой автономные цилиндрические камеры сгорания. Каждая «канистра» имеет свою топливную форсунку, воспламенитель, гильзу и кожух. Первичный воздух из компрессора направляется в каждую канистру, где он замедляется, смешивается с топливом и затем воспламеняется. Вторичный воздух также поступает из компрессора, где он подается за пределы гильзы (внутри которой происходит горение). Затем вторичный воздух подается, обычно через прорези в гильзе, в зону сгорания для охлаждения гильзы с помощью тонкопленочного охлаждения.

В большинстве случаев вокруг центральной оси двигателя расположено несколько баков, и их общий выхлоп подается на турбину (турбины). Камеры сгорания баночного типа наиболее широко использовались в первых газотурбинных двигателях из-за простоты их проектирования и тестирования (можно тестировать одну банку, а не всю систему). Камеры сгорания баночного типа просты в обслуживании, поскольку необходимо снимать только одну банку, а не всю секцию сгорания. В большинстве современных газотурбинных двигателей (особенно для самолетов) не используются камеры сгорания, поскольку они часто весят больше, чем альтернативы. Кроме того, перепад давления в баллоне обычно выше, чем в других камерах сгорания (порядка 7%). Большинство современных двигателей, в которых используются камеры сгорания, представляют собой турбовальные двигатели с центробежными компрессорами .

Канюльный

Канальная камера сгорания газотурбинного двигателя, ось обзора на выхлопе

Следующий тип камеры сгорания — канальная камера сгорания; этот термин является чем-то вроде «кольцевой банки». Подобно камере сгорания баночного типа, кольцевые камеры сгорания имеют отдельные зоны сгорания, содержащиеся в отдельных вкладышах с собственными топливными форсунками. В отличие от баллонной камеры сгорания, все зоны горения имеют общий кольцевой (кольцевой) кожух. Каждая зона горения больше не должна служить сосудом высокого давления. Зоны горения также могут «сообщаться» друг с другом через отверстия в гильзе или соединительные трубы, которые позволяют некоторому количеству воздуха течь по окружности. Выходящий поток из канальной камеры сгорания обычно имеет более однородный температурный профиль, что лучше для турбинной секции. Это также устраняет необходимость в каждой камере иметь собственный воспламенитель. Как только огонь загорится в одной или двух банках, он может легко перекинуться на другие и зажечь их. Этот тип камеры сгорания также легче, чем тип камеры сгорания, и имеет меньший перепад давления (порядка 6%). Однако трубчатую камеру сгорания может быть труднее обслуживать, чем баночную камеру сгорания. Примеры газотурбинных двигателей , использующих в камеру сгорания канюли включают General Electric J79 турбореактивный двигатель и Pratt & Уитни JT8D и Rolls-Royce Tay турбовентиляторных .

Кольцевой

Кольцевая камера сгорания газотурбинного двигателя, ось при взгляде через выхлоп. Маленькие желтые кружки — это форсунки для впрыска топлива, а большее оранжевое кольцо — сплошная гильза для зоны сгорания.

Последний и наиболее часто используемый тип камеры сгорания — это полностью кольцевая камера сгорания. Кольцевые камеры сгорания избавляются от отдельных зон горения и просто имеют сплошную футеровку и кожух в кольце (кольцевом пространстве). У кольцевых камер сгорания есть много преимуществ, включая более равномерное сгорание, меньший размер (следовательно, меньший вес) и меньшую площадь поверхности. Кроме того, кольцевые камеры сгорания имеют тенденцию иметь очень однородные температуры на выходе. У них также самый низкий перепад давления из трех конструкций (порядка 5%). Кольцевая конструкция также проще, хотя для испытаний обычно требуется полноразмерный испытательный стенд. Двигатель с кольцевой камерой сгорания — CFM International CFM56 . Почти все современные газотурбинные двигатели используют кольцевые камеры сгорания; аналогично, большинство исследований и разработок камер сгорания сосредоточено на улучшении этого типа.

Преимущества и недостатки дизельного двигателя

Отдельно хотелось бы рассмотреть плюсы дизельного двигателя. К ним можно отнести следующие моменты:

  • низкий расход топлива. Дизельные моторы примерно на 30-40% меньше расходуют топлива, чем бензиновые ДВС;
  • длительный срок службы. Дизельные агрегаты самые надёжные моторы в мире. Многие из них с лёгкостью преодолевают отметку в 700-800 тысяч километров;
  • прекрасный разгон и отличная тяга. Дизельные моторы отличаются большим крутящим моментом, что позволяет автомобилю уверенно разгоняться на любой скорости;
  • низкий уровень токсичности. Существует миф, что дизель обладает высокой токсичностью. Но это было раньше, поскольку современные системы переработки топлива снижают количество вредных веществ до минимума;
  • высокий КПД. Дизельное топливо сгорает с большой отдачей.

Но, несмотря на очевидные преимущества дизельных двигателей, у него существуют и небольшие недостатки. К ним относится долгий прогрев в холодную погоду. Поскольку дизельный агрегат отличается минимальным расходом топлива и высоким КПД, ему нужно больше времени на прогрев.

Влияние коэффициента сжатия на характеристики мотора

Чем выше степень сжатия, тем больше компрессия ДВС и его мощность (при прочих равных условиях). Повышая степень сжатия, мы также способствуем увеличению КПД двигателя за счет снижения удельного расхода топлива. Степень сжатия ДВС, определяет октановое число используемого для работы мотора бензина. Так, низкооктановое топливо станет причиной детонации мотора с большим значением этого коэффициента. Чрезмерно высокое октановое число топлива не позволит силовому агрегату, компрессия которого невысока, развивать полную мощность.

Исходные данные

Октановое число топлива, используемого для бензиновых двигателей с различной степенью сжатия.

  • 7,0–7,5 октановое число 72–76.
  • 7,5–8,5 октановое число 76–85.
  • 5,5–7 октановое число 66–72.
  • 10:1 октановое число 92.
  • От 10,5 до 12,5 октановое число 95.
  • От 12 до 14,5 октановое число 98.

Выравнивание плоскости сопряжения головки с блоком срезанием слоя металла приводит к уменьшению камеры сгорания мотора. От этого показатель сжатия увеличивается в среднем на 0,1 при уменьшении толщины головки на 0,25 мм. Имея в своем распоряжении эти данные, можно определить, не превысит ли он после ремонта головки блока допустимые пределы. И не следует ли принять меры для его снижения. Опыт показывает, что при удалении слоя менее 0,3 мм последствия можно не компенсировать.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
