Камаз-4310: технические характеристики грузовика повышенной проходимости

Внешний вид

Итак, что же представляет собой КамАЗ-5320, если смотреть на него внешне? Это тягач, который может работать в связке с прицепом ГКБ. Грузоподъемность более чем приличная – 8 тонн, ну а в буксируемом прицепе можно захватить еще «восьмерку». Кузов КамАЗ 5320 является металлической платформой, где боковые борта вместе с задним можно открывать.

Благодаря этому удается обеспечивать более комфортабельную погрузку и выгрузку любых грузов на каждой из трех сторон. Пол выполняли с применением дерева прочного содержания. При необходимости можно установить защитный тент.

Сама внешность автомобиля Камского завода довольно узнаваема, ведь даже по сегодняшний день можно достаточно часто встретить их на различных дорогах. Хотя, стоит признаться, что кабина, откровенно говоря, устарела и нуждается в новой модернизации или, что еще лучше, вообще в новом исполнении.

Снаряженная масса модели 5320 – чуть больше 7 тонн, прицеп весит 3,5 тонны. Если полностью нагрузить автопоезд, то его суммарный вес может достигнуть 26,5 тонны. Теперь пройдемся по габаритам.

Другое оснащение транспортного средства

Лебедка КамАЗ-43101

В КамАЗ-43101 присутствуют дисковые колеса. Предусмотрена возможность регулировки давления воздуха в пределах 3,2 кгс/см. Его задают с учетом существующих дорожных условий, что обеспечивает более эффективную эксплуатацию транспортного средства. Грузовик оснащен шестью колесами (плюс одно в комплекте для замены).

Основная тормозная система, установленная на транспортном средстве, относится к барабанному типу. Она имеет двухконтурный пневматический привод. Стояночный тормоз совмещен с запасным. Он представляет собой тормоза тележки, которые работают от пружинных аккумуляторов. В данной системе присутствует пневматический привод.

Роль вспомогательного тормоза исполняет моторный замедлитель. Прицеп оснащен приводом тормозной системы комбинированного типа с термодинамической сушкой сжатого воздуха.

Типы, модели и технические особенности КП камских грузовиков

Вплоть до конца 1990-х годов на КАМАЗы устанавливалось ограниченное количество типов коробок передач отечественного производства. Но в последние десять лет, с запуском совместного предприятия ZF-КАМА в Набережных Челнах, количество типов и моделей КПП для камских грузовиков многократно возросло, и в настоящее время одних только модельных рядов коробок больше десятка, а модификаций в разы больше.

На автомобили КАМАЗ сегодня ставятся механические, автоматизированные и автоматические коробки передач производства КАМАЗ и ZF-КАМА, все они имеют свои особенности.

К механическим коробкам относятся:

• Модельный ряд КАМАЗ 14 — модели 14, 141, 142 и 144;
• Модельный ряд КАМАЗ 15 — модели 15, 152 и 154;
• Модель КАМАЗ 161;
• Модельный ряд ZF 6S — модели 6S700, 6S1000, 6S1200;
• Модельный ряд ZF 9S — модели 9S109/9S1310, 9S1315;
• Модельный ряд ZF 16S — модели 16S151/16S1820, 16S1821, 16S1822, 16S1825.

КПП модельного ряда 14 — это наиболее старые коробки, которые, однако, все еще находят широкое применение. Это обычные 5-ступенчатые трехходовые КП, имеющие синхронизаторы на всех скоростях и дистанционное управление с помощью рычага из кабины. Коробки 14 отличаются компактными габаритами, простой конструкцией и надежностью, чем и обусловлено их «долголетие».

КПП модельного ряда 15 созданы на базе КПП 14 путем добавления дополнительного агрегата — делителя. Расположенный между сцеплением и коробкой (в одном корпусе с ними), делитель обеспечивает удвоение количества передач, поэтому все КПП 15 имеют 10 передач вперед и 2 передачи назад.

КПП 161 — это сегодня довольно редкая КП, созданная на базе КПП фирмы ZF. Это 8-ступенчатая коробка, построенная на базе обычного 4-ступенчатого редуктора и планетарного демультипликатора, удваивающего количество передач (кроме передачи заднего хода). Демультипликатор, в отличие от обычного делителя, устанавливается в задней части коробки передач, поэтому происходит меньшая потеря крутящего момента и мощности.

КПП ZF 6S — это обычные 6-ступенчатые коробки передач, не имеющие каких-либо особенностей. Отличаются малыми габаритами и массой (в 2,5 раза легче КАМАЗовских КПП 14), при этом имеют простую конструкцию и высокую надежность.

КПП ZF 9S — это линейка различных по исполнению и характеристикам 9-ступенчатых коробок. Основу этих КПП составляет 5-ступенчатый редуктор, который имеет четыре основных и одну понижающую передачу. Редуктор нагружен на демультипликатор, удваивающий только четыре основных передачи — все это вместе с понижающей передачей и обеспечивает наличие 9-ступеней в данной КПП.

КПП ZF 16S — это целый ряд 16-ступенчатых коробок передач, которые построены на базе 8-ступенчатой КПП и планетарного демультипликатора. Отдельные модели (например, ZF 16S151) дополнительно имеют делитель, который позволяет удваивать число передач и при совместной работе с демультипликатором более тонко выбирать режим движения автомобиля. Ряд моделей данных коробок имеет дополнительное оборудование — коробку отбора мощности, гидродинамический тормоз-замедлитель и т.д.

У всех механических коробок ZF-КАМА есть общие конструктивные особенности. В частности, переключение всех передних передач в них осуществляется с помощью синхронизаторов, и только задние (а в некоторых случаях и понижающие) передачи включаются с помощью зубчатой муфты.

Автоматизированные коробки представлены только линейкой ZF 12AS, в которую входят агрегаты 12AS1930 и 12AS1931. Это 12-ступенчатые КПП, построенные на основе 3-ступенчатого редуктора, делителя и планетарного демультипликатора (благодаря которым и обеспечивается учетверение количества передач). Модификации отличаются типом привода механизмов переключения делителя и демультипликатора и некоторыми характеристиками (в частности, коробка 12AS1930 выпускается в двух вариантах — с прямой и повышающей высшей передачей).

Автоматические коробки передач также представлены одной линейкой ZF 6HP, которую входят модели 6HP504, 6HP602 и 6HP902. Это все 6-ступенчатые КПП с гидромеханическим управлением, построенные на основе планетарного редуктора. «Старшие» модели могут оснащаться дополнительным оборудованием — коробками отбора мощности (причем их может быть сразу две на одной коробке).

Все рассмотренные коробки передач представлены в нескольких модификациях, которые отличаются передаточными числами некоторых передач, имеют дополнительного оборудование и т.д. Также ряд КП ZF имеют модификации для установки в экспортные варианты грузовиков с правым расположением руля.

Управление коробкой передач и раздаточной коробкой

Передачи в коробке передач

переключать рычагом переключения передач, расположенным справа от сиденья водителя.

Переключение рычага выполнять при выключенном сцеплении.

Педаль сцепления нажимать резко и до конца. Переключение передач производить при минимальных оборотах холостого хода.

Начало движения осуществлять только с первой передачи (во избежание преждевременного выхода из строя сцепления).

Для быстрого разгона автомобиля КамАЗ на хорошей дороге и в тяжелых условиях рекомендуется использовать все передачи последовательно согласно схемам переключения передач.

Для коробок передач

моделей 142, 144, 152, 154: Переключение передач осуществлять согласно схеме (см. рис. Схема переключения передач I).

Рекомендуется использовать весь диапазон низших и высших передач.

Для перехода с высшей «В» передачи на низшую «Н» и наоборот (без переключений рычага) необходимо перевести переключатель управления делителем передач в нужное положение (см. рис. Схема переключения передач I) (на автомобиле с коробкой передач моделей 142, 144 без делителя это не предусмотрено), а затем нажать и после небольшой (1с) выдержки отпустить педаль сцепления — передача включится автоматически.

Для одновременного переключения рычага и включения высшей или низшей передачи установить переключатель управления делителем в положение «В» или «Н», нажать педаль сцепления и переключить рычаг.

Схема переключения передач I

Для коробки передач модели 152 с возможностью использования коробки отбора мощности на верхнем люке и на картере маховика переключение передач осуществляйте согласно схеме (см. рис. Схема переключения передач II).

Схема переключения передач II

Для коробок передач моделей ZF — 9S109 и ZF — 9S1310 переключение передач осуществлять согласно схеме (см. рис. Схема переключения передач в коробке передач моделей ZF-9S109 и ZF-9S1310):

• 1-2-3-4-низшие передачи (низший диапазон демультипликатора);
• 5-6-7-8-высшие передачи (высший диапазон демультипликатора).

При замедлении переключать передачи только последовательно: 8-7-6-5-4-3-2-1.

При движении всегда держать передачу включенной.

Внимание! Для коробок передач строго запрещается:

• переключаться с высшего диапазона демультипликатора на низший диапазон демультипликатора при скорости более 30 км/час (для коробок передач моделей ф. «ZF»);
• двигаться при нейтральном положении рычага переключения передач;
• включать передачу заднего хода при неполной остановке автомобиля и при вращении ведомого диска сцепления.

Переключение передач в демультипликаторе происходит автоматически: включение высшей передачи — при переходе рычага управления коробкой передач из положения четвертой в положение пятой, низшей — при переключении с пятой на четвертую.

Схема переключения передач в коробке передач моделей ZF-9S109hZF-9S1310 С — пониженная передача

При включении низшего диапазона в демуль типликаторе на щитке приборов загорается контрольная лампочка (цвет-оранжевый).

При переводе рычага через положение «◊» срабатывает клапан, обеспечивающий автоматическое переключение демультипликатора. Во время переключения демультипликатора шток рычага переключения передач основной коробки блокируется, при этом на рычаге ощущается усилие, после чего рекомендуется выждать 1-1,5 с для обеспечения переключения передачи в демультипликаторе.

В коробках передач моделей ZF-9S109 и ZF-9S1310 имеется пониженная передача «С», которая предназначена для трогания в тяжелых дорожных условиях и для маневрирования.

Раздаточная коробка

управляется двумя пневмокранами, рукоятки которых расположены на дополнительной панели под панелью приборов.

Рукоятка крана переключения передач имеет три фиксированных положения, каждому из которых соответствует передача раздаточной коробки.

• Н — нейтраль (передний, промежуточный и задний мосты отключены);
• I — включена первая (понижающая) передача. При этом загорается контрольная лампа включения понижающей передачи (цвет-красный);
• II — включена вторая (повышающая) передача.

При движении по дорогам использовать вторую передачу. Первую передачу включать при движении по труднопроходимым участкам пути, а также на длительных стоянках автомобиля.

Переключать передачи можно только после полной остановки автомобиля.

Включение нейтрали в раздаточной коробке при работающем двигателе и включенной передаче в коробке передач запрещается.

Рукоятка крана управления блокировкой межосевого дифференциала раздаточной коробки имеет два фиксированных положения:

• блокировка включена;
• блокировка выключена.

Причины и признаки неисправностей

Гидравлический усилитель надёжен и ломается крайне редко. Часто поломки связаны с нарушением условий эксплуатации, или по причине использования автомобиля в холоде. Последнее сопровождается тем, что течёт сальник сошки ГУР КамАЗ 4310. Причина выхода из строя сальников, увеличение густоты масла, как следствие, рост напора в контуре. Положительный момент в том, что если усилитель сломается неожиданно, это не отразится на безопасности, водитель почувствует рост усилия на руле.

Кроме того, надо не допускать засорения механизма, поскольку пыль и грязь часто попадают внутрь узла. Такое явление приводит к неисправности, происходит это по причине повышенного износа и трения внутри усилителя, поскольку пыль и грязь выступают в роли абразива.

Компоненты гидроусилителя

Конструкция усилителя рулевого управления включает в себя детали и узлы, объединённые в один механизм с общим замкнутым контуром.

Главные компоненты усилителя:

Устройство распределения.

Назначение узла, направлять гидравлическое масло, используемое как рабочее тело, в патрубки и пустоты контура.

Гидравлический цилиндр.

Узел предназначен для преобразования напора жидкости в механическую работу. Делается это посредством вытеснителя и штоков, прикреплённых к ним.

Гидравлическое масло.

Материал используется как рабочее тело. Происходит это за счет свойств жидкости, таких как текучесть и не сжимаемость. Масло передаёт усилие насоса гидравлическому цилиндру. Кроме того, используется как консервант, а так же смазывает трущиеся детали, уменьшая силу трения.

Помпа усилителя КамАЗ-4310:

Насос гидравлического усилителя руля.

Назначение узла, поддержка нужного напора для функционирования механизма, а так же создание циркуляции жидкости в контуре, что влияет на охлаждение. Кроме того, постоянное движение и напор очищает рабочее тело, прогоняя через фильтрующие элементы, а так же уплотняет детали и узлы.

Соединители (патрубки, магистрали, пустоты).

Патрубки, магистрали, пустоты создают цельный механизм, объединённый одним контуром.

Блок управления.

Получает сигналы датчиков, обрабатывает, анализирует, и реагирует на полученную информацию. Таким образом, контроллер управляет усилителем.

Нужная схема электропроводки КАМАЗ 5511: сохраняем и используем

Бывают такие ситуации, когда схема электропроводки КАМАЗ 5511 просто необходима. Ведь вышедший из строя прибор или устройство могут не только создать проблемы с эксплуатацией транспортного средства, но и оставить его на приколе на более длительный срок. А этого допустить никак нельзя, ведь для многих своих владельцев КАМАЗ 5511 незаменимый помощник.

Колесная формула 6х4, мощность двигателя 220 л.с., грузоподъемность 11т, объем кузова 8,5 м.куб

Общая схема

В данной публикации будет представлена общая схема, а также деталировка отдельных подсистем.

Оригинальная схема электрооборудования и проводки КАМАЗ- 55111

В целом же автомобиль доказал свою надежность, однако суровые эксплуатационные условия заставляют владельцев пристально следить за отдельными элементами и узлами электрохозяйства.

Самый массовый автосамосвал – КАМАЗ 5511

Деталировка электрооборудования

Схема электропроводки КАМАЗ 55111 в рамках данной публикации представлена в виде постраничных элементов:

• Для удобства общая схема разделена на 10 листов (аналогично тому, как представлена инструкция в заводской документации);
• Формат частей пронумерован нами А и В с нумерацией, где А – первый ряд, а Б – соответственно второй;
• Такой способ вывода для распечатки в формате А3 и А4 максимально удобен;
• Все фото в статье кликабельны и адаптированы под работу не только на ПК, но и на планшетных устройствах.

Первая часть – А1

Ниже представлено, как должна осуществляться склейка публикуемых частей. Цена распечатки 10 листов в разы меньше, чем стоимость инструкции, предлагаемой различными ресурсами и издательствами.

А1 А2 А3 А4 А5

В1 В2 В3 В4 В5

Основные подсистемы

Вторая часть – А2

Также следует помнить о модификациях автомобиля при обслуживании и ремонте, поскольку проводка КАМАЗ 5511 может иметь отличия.

В частности:

на отечественных дорогах колесит немало конверсионной техники, имеющей экранированные элементы,

ряд модификаций выпускались для жарких стран, поэтому подключение более мощного отопителя кабины невозможно на штатные провода и т.п.

Третья часть — А3

Также могут существовать отличия в органах комфорта в кабине водителя.

Четвертая часть – А4

Но в большинстве своем, схема универсальна, поскольку перед автопроизводителем ставилась задача по созданию ремонтопригодного самосвала, который можно вернуть в строй в случае поломки за короткое время.

Пятая часть – А5

Общие данные

Народное хозяйство тех лет требовало мощный и надежный самосвал, что и определило общие характеристики транспортного средства.

В те годы наблюдался общесоюзный строительный бум, поэтому требовался:

• надежный и неприхотливый в обслуживании автомобиль;
• с большой грузоподъемностью;

Шестая часть – В1

• с высокой проходимостью;
• способностью работы на дешевом топливе;

Седьмая часть – В2

• допускающий круглосуточную эксплуатацию (в условиях Крайнего Севера);
• с высокой унификацией узлов и агрегатов выпускаемых и разрабатываемых моделей.

Восьмая часть – В3

И такой автомобиль появился благодаря целенаправленному и самоотверженному труду сотен специалистов автомобильного дела.

Девятая часть – В4Десятая часть – В5

Выводы

Еще ряд аспектов продемонстрировано на видео в данной публикации. Выражаем уверенность, что электропроводка КАМАЗ 55111 перестала быть для вас загадкой, а представленные материалы помогут выбраться вам из сложной ситуации на дороге вдали от СТО и автомастерских.

Неисправности с раздаточной коробкой

РК на КамАЗ помогает автотранспорту в преодолении дорожных препятствий, обеспечивает улучшение качества езды. Правильный уход за системой трансмиссии со стороны водителя позволяет продлить ее ресурс.

Каждая из составляющих частей РК нуждается в своевременной проверке. Дорогим с финансовой точки зрения признан ремонт дифференциалов. Основной признак того, что произошла поломка данного элемента – это появление воющего звука при передвижении на большой скорости. Автотранспорт подлежит обязательной диагностике.

В чем причина появления вибрации? Как правило, данное проявление является следствием того, что ослабли болты крепления. Также, стоит осмотреть рычаги привода, не изношен ли дифференциал.

При любых из перечисленных проявлений, требуется разборка раздаточной коробки. Изношенные зубья муфт, шестеренки должны быть заменены. Процедуру по устранению неполадок следует доверять мастерам, работающим в специализированном сервисном центре.

Начало производства

Первый опытный автомобиль, получивший индекс ЗиЛ -170 был готов к испытаниям уже в мае 1969 года. Испытания были проведены на участке дороги Углич – Рыбинск. После испытаний было принято постановление Партии и Правительства о строительстве производственного комплекса по выпуску большегрузных автомобилей в Татарской АССР, в городе Набережные Челны. Строительство автогиганта стартовало в декабре 1969 года.13 декабря стал днем, когда на огромном пустыре, недалеко от берега Камы, был вынут первый ковш грунта на месте, где спустя несколько лет будет возведен гигантский автозавод КамАЗ.

Испытания самосвала ЗИЛ-170С построенного в рамках проекта ЗИЛ-170 с колесной формулой 6х4

Производственый комплекс был спроектирован в составе семи автономных производств, расположенных на площади свыше трех миллионов квадратных метров. Производственное объединение проектировалось как предприятие , включающее практически все основные циклы по производству комплектующих и сборке тяжелых грузовиков. В состав комплекса входили следующие основные производства – кузнечно –прессовое, литейное, рамно – прессовое, агрегатное, двигательное, ремонтно –инструментальное, автосборочное.

Проектные мощности Камского автозавода были рассчитаны на ежегодный выпуск 150 тысяч большегрузных автомобилей и 250 тысяч дизельных двигателей. Дизельными двигателями, выпускаемыми на КамАЗе, планировалось оснащать не только камские большегрузы, но и другие автомобили, производившиеся на советских автозаводах.

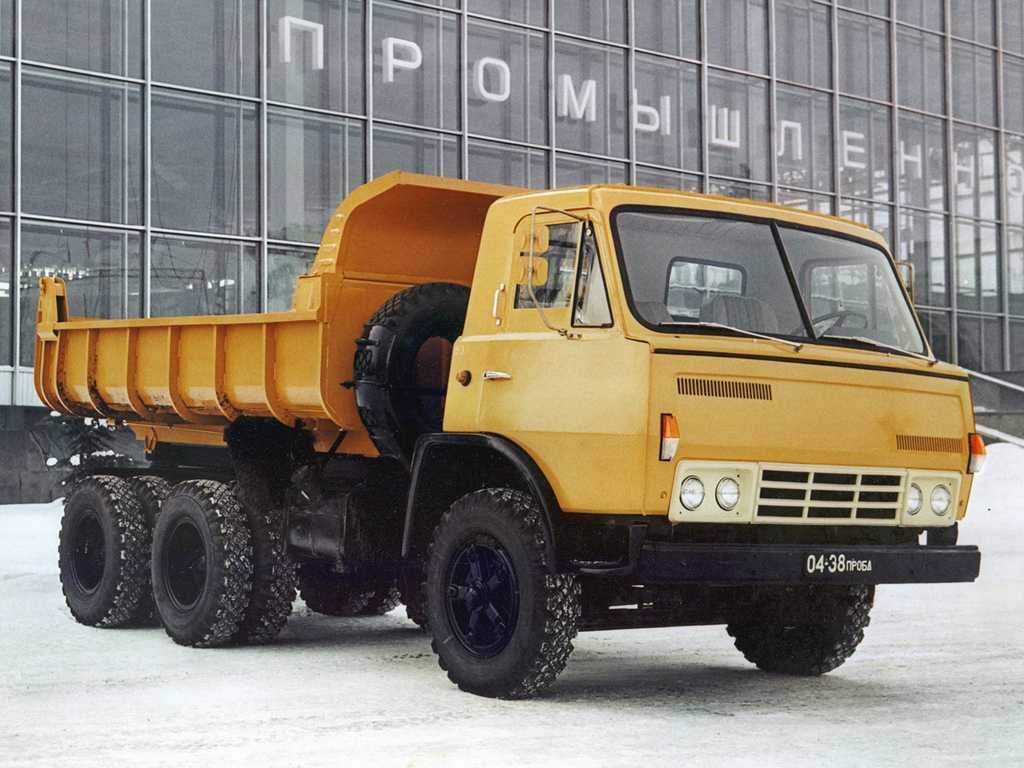

В то время, как на берегу Камы возводился будущий автогогант, в конструкторско – экспериментальном отделе ЗиЛа полным ходом продолжались работы по доработке и испытаниям перспективных грузовиков. За два – три года было создано и испытано свыше пятидесяти опытных автомобилей в двенадцати различных модификациях. Не отставали и ярославские моторостроители.

Опытный ЗИЛ-170 с двигателем ЯМЗ-740

Первые стендовые испытания новой дизельной силовой установки были проведены на заводе еще в 1969 году, однако натурные испытания дизелей ЯМЗ 7Э641 и коробки передач ЯМЗ Э141, проводимые в 1970 году выявили серьезные недостатки. Агрегаты были возвращены на доработку. Доработанный и модифицированный дизельный силовой агрегат получил индекс ЯМЗ -740.

После того, как окончательный выбор модельного ряда перспективных большегрузов был сделан в пользу грузовиков ЗиЛ -170, самосвалов ЗиЛ -170 С и седельных тягачей ЗиЛ -170Т, все действующие образцы этой техники поступили на Дмитриевский полигон для прохождения государственных испытаний, целью которых было окончательное выявление возможных эксплуатационных недостатков. Испытания были успешно проведены, выявленные недоработки по возможности устранены, и к концу 1972 года опытные образцы грузовиков вместе с конструкторской документацией поступили на КамАЗ. На заводе к этому времени уже проводились монтаж и наладка оборудования.

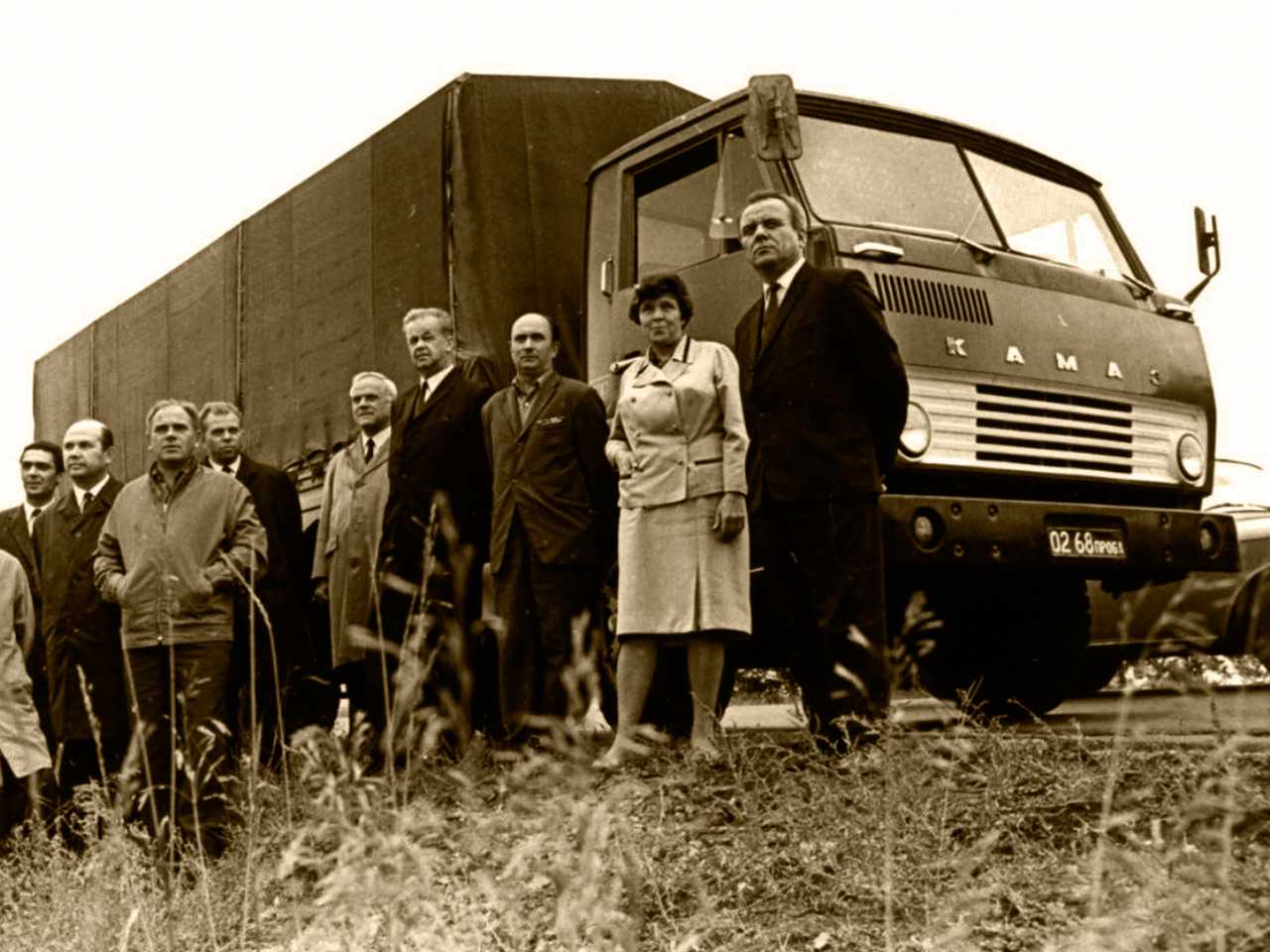

Государственные испытания КАМАЗ-5320

Несмотря на завершение государственных испытаний, работы по доведению автомобилей продолжались, проводились испытания в различных климатических поясах страны – в Забайкалье, Тюмени, пустынях Туркмении. Опытная эксплуатация техники проводилась на трассе Таллин – Баку, на карьерах Подмосковья.

В мае 1974 года в экспериментальном цехе КамАЗе был собран первый дизельный двигатель, а конвейерное производство по временной схеме производства было налажено с декабря 1975 года.

16 февраля 1976 года на КамАЗ е произошло знаменательное событие. С главного сборочного конвейера, работающего в пуско – наладочном режиме сошли первые пять грузовиков КАМАЗ-5320. Предприятие начало свое работу, собирая автомобили из комплектующих, изготовленных с целью отработки технологии.

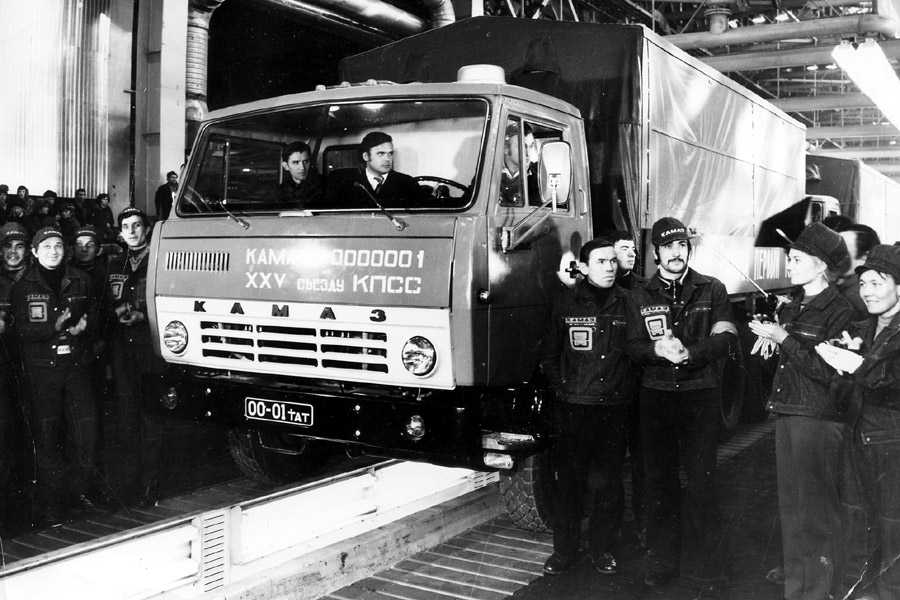

Первый серийный КАМАЗ-5320

Официальный ввод в строй первой очереди предприятия произошел 29 декабря 1976 год, после подписания соответствующего акта Государственной комиссией, которую возглавлял министр автомобильной промышленности СССР Виктор Николаевич Поляков.

Боевое применение

Как только начался крупносерийный выпуск автомобиля КамАЗ-4310, его стали отправлять в действующую армию. Больше всего машин поступило в состав «ограниченного контингента советских войск», находившегося на территории Афганистана. Военным новый вездеход понравился. Особых трудностей с его освоением не возникло, поскольку армия уже имела опыт применения грузовика КамАЗ-5320.

По сравнению с другими видами транспорта, которые использовались в условиях реальных боевых действий в Афганистане, КамАЗ-4310 был намного более комфортабельным. Кроме того, это была одна из наиболее надежных машин, поскольку военная приёмка не пропускала автомобили с низким качеством сборки. Особенной похвалы удостоилось рулевое управление – тяжелый грузовик не требовал от водителя значительных усилий при маневрировании.

В то же время эксплуатация в столь жестких условиях выявила и ряд недоработок. Нарекания вызывали, например, частые протечки системы охлаждения, которая оказалась чересчур «нежной» для дорожных условий Афганистана. Головки блока цилиндров тоже не проявляли требуемой герметичности – уже после 50 тысяч километров пробега из них начинало сочиться масло.

КамАЗ-4310 с зенитной установкой ЗУ-23-2 в кузове. Использовался для огневого прикрытия при проводке транспортных колонн

Плюсы машины

• Отсутствие капота, что улучшает обзорность;
• Превосходная проходимость;
• Грузоподъемность;
• Высокий дорожный просвет;
• Некоторые модели имеют возможность дистанционного регулирования давления воздуха в шинах;
• Система полного привода;
• Машина не является тяжелой в эксплуатировании и ремонте;
• Отсутствуют проблемы с приобретением деталей и запчастей;
• Небольшой радиус поворота;
• Умеет работать при низких и при высоких температурных режимах и преодолевать глубокие броды;
• Создавался для бездорожья;
• Сравнительно небольшая стоимость автомобиля;
• Есть много различных модификаций;
• Мощные силовые агрегаты.

Двигатель и динамика

Стандартный автомобиль 4310-й серии оснащался двумя типами двигателей.

КамАЗ-740.10

Стартовые модификации (4310 и 43105) комплектовались V-образным четырехтактным восьмицилиндровым «дизельком» КамАЗ-740.10. Это 210-сильный мотор (154 кВт), рабочим объемом в 10,85 литра с крутящим моментом в 637 Нм. Система охлаждения жидкостного типа.

КамАЗ-740.10-20

На обновленных машинах (43106 и 43101) устанавливался четырехтактный восьмицилиндровый агрегат КамАЗ-740.10-20, который получил прозвище «Рэкс». Он напоминает предшественника, однако демонстрирует более высокий показатель мощности – 162 кВт или 220 «лошадок».

Динамические характеристики КамАЗ-4310 довольно впечатляющи. Он за 35 секунд разгоняется до 60 км/час, достигая «максималки» в 85 км/час. Также отметим, что при скорости в 40 км/час грузовик полностью останавливается через 17 метров с небольшим.

Эксплуатационные показатели

Конструктивно, механизм управляющий движением транспорта включает: устройство, меняющее движение вала под углом, устройства, распределяющее усилие жидкости осевого типа, интегрированной силовой камеры. Касательно применяемого передающего механизма, используется: «шнек — шар», «гайка — вытеснитель», зубчатая четверть круга с конической рейкой.

Параметры усилителя (3400020):

Показатель	Разъяснение
Усилие на переднюю пару колёс, (т)	5,5
Импульс кручения выходного вала усилителя, напор 9МПа, (Нм)	4000
Возможный нагрев смазки усилителя, (°С)	90
Отношение зубьев усилителя ведомых и ведущих	21,7 к 1
Сальник вала сошки ГУР КамАЗ 4310 размер, (мм)	57,2*76*8
Вентиль усилителя, ограничивающий напор, (МПа)	8-9
Проходимость распределяющего устройства усилителя, (дм3/мин)	15
Выворот сошки усилителя, (град.)	86
Канавка усилителя, направленность	левая
Масса усилителя, (кг)	47,2

Сальник сошки усилителя КамАЗ:

Устройство

В создании автомобиля КамАЗ принимали участие и московские конструкторы. На момент создания автомобиля был разработан и внедрен передовой принцип при взаимодействии ведущих мостов. Имеется в виду привод постоянный, который имеет четыре карданных вала.

При этом трансмиссия оснащена межосевым дифференциалом, которая поддерживается электрической и пневматической блокировкой. Существуют несколько модификаций, которые имеют некоторые отличия, но они являются несущественными. На автомобиле КамАЗ 4310, 43118 установлен двигатель КАМАЗ-740.10, который имеет мощности в 210 -220 л.с.

Базовая версия автомобиля КамАЗ 4310 характеризуется более короткой платформой с объемным тентом и задним бортом, который откидывается. В кузове предусмотрены ряд сидений на 30 человек, которые могут трансформироваться, то есть являются откидными. Годы выпуска – 1983-1990г.

КамАЗ-43118 имеет увеличенную платформу, которая имеет существенно большую грузоподъемность. Данная модификация автомобиля КамАЗ стала выпускаться с 1996 года.

Одна из важных частей автомобиля – это коробка, а именно раздаточная коробка КамАЗ, она рассредоточивает крутящий момент, если дорога плохая, и распределяется она между мостом передней части автомобиля и задней части тележки. Какое предназначение у раздаточной коробки?

Модельный ряд и модификации

Самосвал КамАЗ-4310

Полноприводный автомобиль КамАЗ-4310 выпускался в следующих основных вариантах:

1. Базовая модель;
2. КамАЗ-43105 – упрощенная «сельскохозяйственная» модификация с обычным металлическим бортовым кузовом. На машине отсутствует система регулировки давления в шинах. Кроме того, увеличена длина грузовой платформы, а запасное колесо «переехало» в кузов;
3. КамАЗ-43101. Выпускался с 1989 года. Оснащен новым двигателем на 220 л.с. Усилена конструкция подвески, рулевого управления и трансмиссии. Кроме того, добавлена защита картера двигателя;
4. КамАЗ-43106. Модернизированный вариант модификации 43105 с новым двигателем;
5. КамАЗ-431017 – «тропическое исполнение» модификации 43101;
6. КамАЗ-4510 – полноприводный самосвал для перевозки сыпучих грузов. Кузов может быть опрокинут как вправо, так и влево.

В 90-е годы прошлого века уже не в СССР, а в РФ были созданы наиболее совершенные модификации этой машины – КамАЗ-43114 (армейский), КамАЗ-43115 (гражданский) и КамАЗ-43118 (транспортный). Эти автомобили оснащены новыми двигателями и обладают заметно возросшими возможностями.

Кроме того, на базе внедорожника был создан спортивный КамАЗ-С4310. Его главным отличием стал двигатель – вначале он был форсирован до 290 лошадиных сил, а затем автомобиль оснастили мотором мощностью в 430 л.с. На этой машине улучшили систему смазки, изменили подвеску и охлаждение. Спортивная модификация неоднократно участвовала в различных ралли, наиболее известным из которых является «Париж-Дакар».

Спортивный КамАЗ-С4310 во время ралли

Историческая справка про автомобиль КамАЗ 4310

История создания и последующего совершенствования КамАЗа под индексом 4310 неразрывно связана со строительством и развитием автогиганта в г. Набережные Челны. Оказал свое влияние на появление этой модели и «старейшина» отрасли — ЗиЛ:

• 1967 г. — перед коллективом инженеров и конструкторов ЗиЛа поставлена задача создания принципиально нового грузового автомобиля повышенной проходимости. Ориентировочный срок для выполнения задачи — 10 лет. В процессе испытательных работ было создано и проверено 12 моделей, которые стали основой для нового грузовика;
• январь 1969 г. — Постановление ЦК КПСС и Совета Министров СССР о строительстве нового автомобильного завода по производству грузовых автомобилей и двигателей. В стройке века участвовала не только вся страна, но и более 700 иностранных компаний из 19 стран мира.
• 19 февраля 1976 г. — выпуск первого автомобиля КамАз модели 5320. Одновременно, в 1976-1977 гг. ЗиЛ продолжал разработку и испытание нового автомобиля;
• 1981 г. — запуск второй линии завода и начало (пока еще не серийного) производства модели 4310. Испытательные мероприятия на полигонах министерств обороны и автомобилестроения подтвердили готовность автомобиля к выпуску и эксплуатации.
• 1988 г. специально подготовленный вариант 431010 начинает участвовать в раллийных соревнованиях, показывая высокие результаты.
• 1990 г. — с этого года производство базовой модели КамАЗ 4310 прекращено. Различные модификации машин, на ее базе, еще какое-то время остаются в ассортименте.

Первый полноприводный автомобиль КамАЗ 4310 6х6. На главном сборочном конвейере завода

Эта короткая историческая справка позволяет сделать вывод — ведь можем, когда захотим. Банальная, но точная формулировка. Более тридцати лет с одинаковым успехом КамАЗ 4310 трудится и в армейских условиях, и в различных отраслях народного хозяйства. Понять этот феномен можно, познакомившись с ТТХ и техническими особенностями грузового автомобиля.

Маркировка редукторов КАМАЗ

У редуктора есть информационная площадка, куда наносятся данные. На информационной площадке редуктора расположены следующие обозначения:

• Серийный номер
• Дата изготовления
• Передаточное число

Передаточное число маркируется отдельно от серийного номера и даты изготовления, так же оно зашифровано и внутри каталожного номера.

Каталожный номер на редуктор не наносится.

Серийный номер редуктора представляет из себя набор цифр и является просто производственным числовым обозначением. Выглядит, например, так: 000137

Передаточное число обозначается на редукторе без точки: 722

Виды фланцев редуктора КАМАЗ

Одной из отличительных черт редуктора является карданный фланец, который служит креплением редуктора к карданному валу.

Более старые модели автомобилей оснащались редукторами с квадратными фланцами.

Современные модели комплектуются круглыми фланцами со шлицевой нарезкой на стыковочной поверхности и шестернями полуоси. Народное название круглого фланца «Евро»

Шлицы — это крепежные прорези, через которые редуктор крепится к кардану болтами.

Квадратный фланец

Круглый фланец

Шестерни полуоси — это блок шестеренок, непосредственно в который вставляются полуоси, передающие крутящийся момент к колесам автомобиля. Шестерни полуоси с 16-ю шлицами использовались на старых моделях 5320, 5511, 55102, 5410, 53212.

Современные КАМАЗы оснащаются шестернями полуоси на 20 шлицов, а также некоторые полуоси дооснащаются дополнительными шлицами, для межколесной блокировки (МКБ).

Модификации

Автомобиль получил не так много модификаций, как другие представители модельного ряда Камского автозавода. И все же, каждая из версий обладает огромным потенциалом. Итак, наиболее востребованными считаются три версии 4310, с обозначениями 106, 105 и 101. При этом стоит отметить, что модификация 101 поступила на конвейер в 1989 году и, по сути, стала следующим поколением 4310. Модель вобрала в себя основные преимущества предшественника, и при этом получила множество нововведений. И так постепенно, шаг за шагом, конструкция автомобиля была доведена до совершенства.

Что касается версии 105, она представляет собой гражданский вариант КамАЗ-4310, не предназначенный для военных нужд. На смену 105 пришла комплектация 106. Ее отличительные черты – улучшенная подвеска, доработанная трансмиссия и силовая установка.

Среди других модификаций КамАЗ-4310 не менее интересно ознакомиться с версией С4310. Такой автомобиль неоднократно использовался для спортивных соревнований. Предназначение автомобиля вынуждало конструкторов постоянно совершенствовать модель, чтобы не отставать от зарубежных аналогов, и по возможности занимать призовые места. Гоночная модификация получила более мощную силовую установку с турбокомпрессорами. Кроме того, в конструкции данной машины были предусмотрены дуги безопасности и новый тентовый верх. Премьера КамАЗа-С4310 состоялась в конце 1988 года на чемпионате мира по ралли среди грузовиков. По уточненным данным, грузовик дебютировал на европейском ралли «Ельч» в польском городе Вроцлав. Примечательно, что дебютная гонка принесла КамАЗу мировое признание – российской команде удалось занять первое место. В 1991 году началось производство специализированной модификации С4310 для легендарного ралли-марафона «Париж-Дакар».

Примечательно, что на базе 4310 была создана еще одна интересная – так называемый «Тайфун-1» с бронированным кузовом. Этот автомобиль служил транспортом для сотрудников спецподразделений, работающих в МВД. Более того, броневик на основе КамАЗ-4310 часто эксплуатировался в военных, специальных и антитеррористических операциях. Что касается базовой модификации КамАЗ-4310, ее выпуск был завершен еще в 1990 году.
