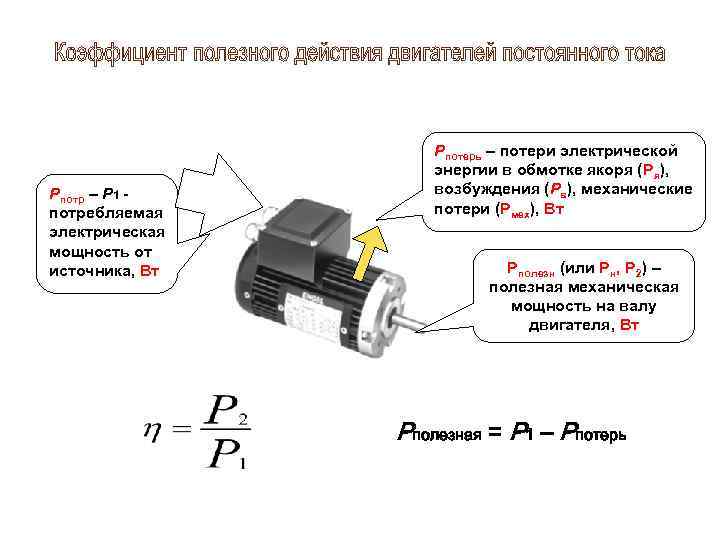

Неисправности электрооборудования и способы их устранения — неисправности машин постоянного тока и способы их устранения

Первоначальная диагностика электродвигателя только своими руками

Допустим, электродвигатель средних размеров, мощностью до 10 кВт стоит на рабочем столе. Любой мастер первым делом попробует прокрутить рукой вал – если он вращается свободно, практически без шума, сохраняя достаточно долгое время (секунд десять) вращение по инерции, то можно сделать первый вывод, что с механической частью, возможно, неисправностей нет.

Прокрутка вала рукой

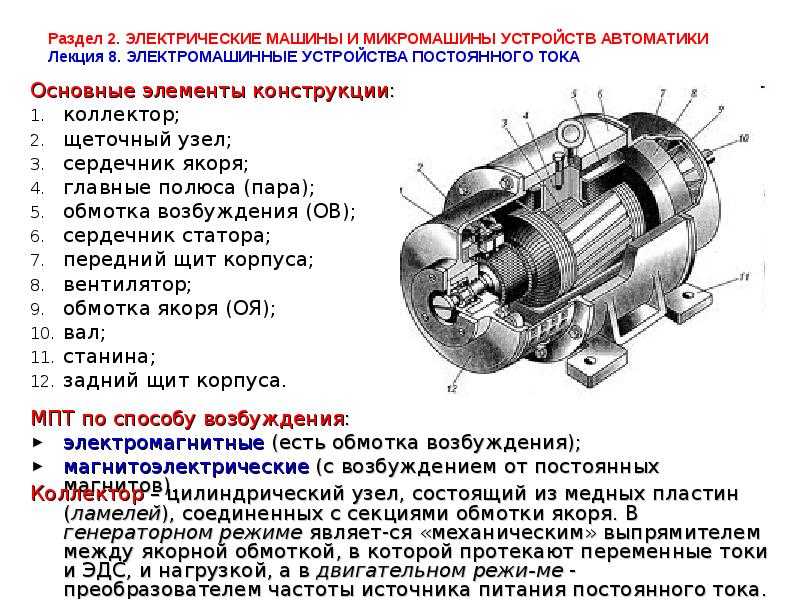

Хотя, неисправность в механизмах может обнаружиться только при работе на номинальных оборотах электрон двигателя, но, если при прокручивании вала рукой уже ощущается «тугой» ход и слышны скрежет, скрипение и постукивание, то можно заключить, что причиной этих явлений является износ подшипников. Если диагностируется электродвигатель с фазным ротором, или постоянного тока, то причиной нехарактерных звуков могут быть дефекты в токопередающих кольцах или коллекторных щетках.

Контактная система электро двигателя с фазным ротором

Еще один способ проверки подшипников – подергать со стороны в сторону вал двигателя, перпендикулярно и параллельно его оси. Если ощущается шатание вала, то скорее всего шарикоподшипники изношены. Но может иметь место выработка посадочного места подшипника,

Посадочное место шарикоподшипника в торцевой крышке электродвигателя

реже – истирание самого вала – такие неисправности характерны для электродвигателей, работавших с большой боковой нагрузкой на шкив, или подключенных к плохо центрированной соединительной муфте (оси ведущего и ведомого фланца не совпадали).

Сильно изношенный и деформированный вал электродвигателя

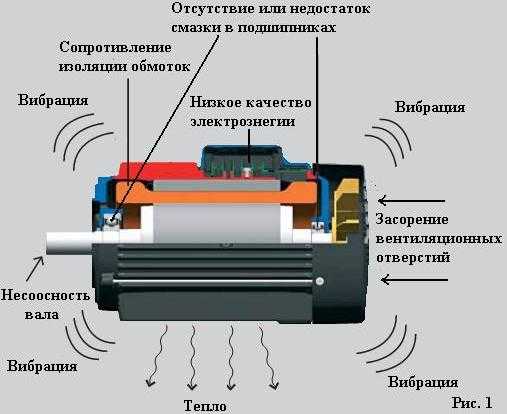

Причины и последствия износа подшипников в электродвигателе

Таким образом, даже не подключая и не разбирая двигатель, ни наблюдая его в процессе работы, можно провести начальную диагностику и поиск неисправностей без измерительных устройств и инструментов, пробуя вращать вал рукой и слушая издаваемые им звуки.

Чтобы определить происхождение звуков, издаваемых работающим электродвигателем, нужно отключить питание – электромагнитная природа шума исчезнет и останется только трение или биение вращающихся механизмов. Если слышен визг или скрипение, которое не наблюдалось при малых оборотах, то причиной может быть отсутствие смазки в шарикоподшипниках или их сильное загрязнение.

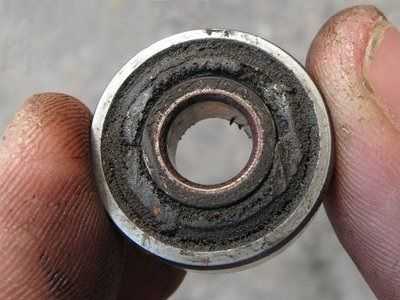

Очень сильно загрязненный подшипник

Сильная вибрация вала электрон двигателя, вращающегося по инерции, указывает на износ подшипника или дисбаланс колеса вентилятора, у которого может отколоться одна из лопастей. Биение вала на изношенных подшипниках будет все больше изнашивать прилегающие поверхности, что может спровоцировать ещё одну неисправность – ротор будет касаться статора в процессе вращения, и при этом будет выделяться металлическая стружка, усугубляя трение.

Последствия биения вала ротора из-за разбитых подшипников

Поэтому эксплуатировать электродвигатель с изношенными подшипниками нельзя, иначе серьезно повредятся коллекторные пластины и магнитопровод ротора и статора, что сильно ухудшит их электромагнитные характеристики.

Износ шарикоподшипников вызывает повышенное тепловыделение и энергопотребление электродвигателя при снижении его эффективности. В асинхронных электродвигателях короткозамкнутый ротор контактирует со статором только через подшипники – поэтому их износ или дефекты являются основной причиной механических неисправностей.

Полуразобранный асинхронный электродвигатель с короткозамкнутым ротором

Намного реже случаются деформации вала или трещины в корпусе.

Повреждения обмоток статоров.

Большинство повреждений статора приходится на электрический пробой изоляции обмотки, возникающий при работе двигателя или при проведении профилактических испытаний повышенным напряжением во время ремонта.
Проводимые в процессе эксплуатации профилактические испытания корпусной изоляции обмотки статора позволяют судить о ее состоянии и степени надежности и при необходимости принимать меры. Испытания витковой изоляции не проводятся, и ремонтный персонал не  имеет данных о ее состоянии. Этим объясняется значительное количество витковых замыканий. Образовавшееся витковое замыкание приводит к сильному местному нагреву и как следствие к тепловому пробою корпусной изоляции. Другие причины, приводящие к снижению уровня изоляции: коммутационные перенапряжения, нагрев и температурные деформации, воздействие влаги и масла, динамические воздействия и вибрационное старение изоляции. Коммутационные перенапряжения возникают при включениях и отключениях электродвигателей и при неодновременности замыкания всех трех фаз масляного выключателя. При питании двигателя кабелем возрастает электрическая емкость цепи электродвигатель — кабель, что способствует большим амплитудам напряжений при переходных процессах. Это приводит к тому, что на витковую изоляцию воздействует напряжение, во много раз большее, чем при нормальном режиме. Особенно опасны коммутационные напряжения для первых секций обмотки статора.

Распространённые неисправности электродвигателей и методы их устранения

Все неисправности можно разделить на группы по месту их появления.

Признаки неисправностей обмоток, проводки и схемы управления

При проблемах в обмотках двигатель подлежит замене, а проводка и схема управления ремонтируются на месте:

  • Ротор (якорь) не вращается, двигатель не гудит. Отсутствует напряжение в сети.
  • То же, срабатывает защита. Короткое замыкание в проводах или в двигателе. Необходимо отсоединить машину от сети и проверить проводку. При отсутствии в ней К.З. устройство отправляется на ремонт.
  • Двигатель не вращается, но гудит. Вместо трёх фаз приходит две. Исправить схему управления.
  • Электромашина остановилась при работе. Сработала защита. Проверить тепловое реле и все блокировки.
  • Двигатель не разгоняется до номинальной скорости вращения. Устройство перегружено или есть витковое замыкание в обмотках. Проверить ток токоизмерительными клещами. При перегрузке ток повышен во всех фазах и производится ремонт редуктора или регулировка исполнительного механизма. При витковом замыкании ток в одной фазе намного превышает остальные, и двигатель подлежит замене.
  • Тоже, в машине с фазным ротором. Ток номинальный, неисправны сопротивления в цепи ротора, щёточный механизм или обрыв в роторе. Сопротивления и щётки отремонтировать или заменить. При обрыве в роторе необходим ремонт в специализированной организации.
  • Аппарат гудит и дымит. Замыкание внутри обмоток. Необходима замена и капремонт машины.
  • После нажатия кнопки «СТОП» аппарат работает. Неисправна схема управления. Отключить сеть автоматическим выключателем (не рубильником) и произвести ремонт.

Важно! При отключении рубильника под нагрузкой есть опасность возникновения электрической дуги и выгорания устройства

Признаки неисправных подшипников

При неисправных подшипниках машина может работать какое-то время, но быстро выйдет из строя:

  • Двигатель не вращается, но гудит, все фазы в наличии. Заклинён ротор или редуктор. Необходимо проверить напряжение и попытаться провернуть вал вручную — заклинённый двигатель не вращается, а при неисправном редукторе есть небольшой люфт. При разрушенном подшипнике без напряжения вал вращается нормально, а при включении ротор притягивается к статору. Аппарат разобрать и заменить подшипники.
  • Греется и «стучит» подшипник. Вышел из строя или высохла смазка. Подшипник снять, при необходимости заменить полностью или смазку.

Механические неисправности

  • Электродвигатель перегревается. Устройство перегружено или отсутствует вентиляция. Проверить ток и восстановить обдув машины.
  • Повышенная вибрация. Неисправен редуктор, муфта или подшипники. Нарушена центровка. Отсоединить двигатель от редуктора, если вибрация пропала, то проверяется центровка и редуктор, если сохраняется, то производится средний ремонт электромашины.
  • Разрушение лап машины, посадочного места подшипника, крепёжных болтов. Сильная вибрация. Устранить вибрацию, при необходимости произвести средний ремонт.

Частотно-регулируемые приводы

4. Отражения на выходных ШИМ-сигналах привода 5. Среднеквадратичное отклонение тока 6. Рабочие перегрузки

Это интересно: Напряжение на выходе при соединении 4 светодиодных лент 12В — изучаем обстоятельно

Схемы подключения однофазных асинхронных двигателей

С пусковой обмоткой

Для подключения двигателя с пусковой обмоткой потребуется кнопка, у которой один из контактов после включения размыкается. Эти размыкающиеся контакты надо будет подключить к пусковой обмотке. В магазинах есть такая кнопка — это ПНВС. У нее средний контакт замыкается на время удержания, а два крайних остаются в замкнутом состоянии.

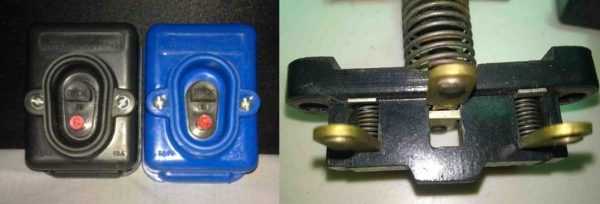

Внешний вид кнопки ПНВС и состояние контактов после того как кнопка «пуск» отпущена»

Сначала при помощи измерений определяем какая обмотка рабочая, какая — пусковая. Обычно вывод от мотора имеет три или четыре провода.

Рассмотрим вариант с тремя проводами. В этом случае две обмотки уже объединены, то есть один из проводов — общий. Берем тестер, измеряем сопротивление между всеми тремя парами. Рабочая имеет самое меньшее сопротивление, среднее значение — пусковая обмотка, а наибольшее — это общий выход (меряется сопротивление двух последовательно включенных обмоток).

Если выводов четыре, они звонятся попарно. Находите две пары. Та, в которой сопротивление меньше — рабочая, в которой больше — пусковая. После этого соединяем один провод от пусковой и рабочей обмотки, выводим общий провод. Итого остается три провода (как и в первом варианте):

  • один с рабочей обмотки — рабочий;
  • с пусковой обмотки;
  • общий.

С этими тремя проводами и работаем дальше — используем для подключения однофазного двигателя.

Со всеми этими

  • Подключение однофазного двигателя с пусковой обмоткой через кнопку ПНВС

подключение однофазного двигателя

Все три провода подключаем к кнопке. В ней тоже имеется три контакта. Обязательно пусковой провод «сажаем на средний контакт (который замыкается только на время пуска), остальные два — на крайние (произвольно)

К крайним входным контактам ПНВС подключаем силовой кабель (от 220 В), средний контакт соединяем перемычкой с рабочим (обратите внимание! не с общим). Вот и вся схема включения однофазного двигателя с пусковой обмоткой (бифилярного) через кнопку

Конденсаторный

При подключении однофазного конденсаторного двигателя есть варианты: есть три схемы подключения и все с конденсаторами. Без них мотор гудит, но не запускается (если подключить его по схеме, описанной выше).

Схемы подключения однофазного конденсаторного двигателя

Первая схема — с конденсатором в цепи питания пусковой обмотки — хорошо запускаются, но при работе мощность выдают далеко не номинальную, а намного ниже. Схема включения с конденсатором в цепи подключения рабочей обмотки дает обратный эффект: не очень хорошие показатели при пуске, но хорошие рабочие характеристики. Соответственно, первую схему используют в устройствах с тяжелым пуском (бетономешалки, например), а с рабочим конденсором — если нужны хорошие рабочие характеристики.

Схема с двумя конденсаторами

Есть еще третий вариант подключение однофазного двигателя (асинхронного) — установить оба конденсатора. Получается нечто среднее между описанными выше вариантами. Эта схема и реализуется чаще всего. Она на рисунке выше в середине или на фото ниже более детально. При организации данной схемы тоже нужна кнопка типа ПНВС, которая будет подключать конденсатор только не время старта, пока мотор «разгонится». Потом подключенными останутся две обмотки, причем вспомогательная через конденсатор.

Подключение однофазного двигателя: схема с двумя конденсаторами — рабочим и пусковым

При реализации других схем — с одним конденсатором — понадобится обычная кнопка, автомат или тумблер. Там все соединяется просто.

Подбор конденсаторов

Есть довольно сложная формула, по которой можно высчитать требуемую емкость точно, но вполне можно обойтись рекомендациями, которые выведены на основании многих опытов:

  • рабочий конденсатор берут из расчета 70-80 мкФ на 1 кВт мощности двигателя;
  • пусковой — в 2-3 раза больше.

Рабочее напряжение этих конденсаторов должно быть в 1,5 раза выше, чем напряжение сети, то есть, для сети 220 вольт берем емкости с рабочим напряжением 330 В и выше. А чтобы пуск проходил проще, для пусковой цепи ищите специальный конденсатор. У них в маркировке присутствует слова Start или Starting, но можно взять и обычные.

5+ способов эксплуатации приводящие к неисправности электродвигателей

Способ 1. Перегрузка электродвигателя.

Это самый распространенный способ. При отсутствии защиты перегрузить электродвигатель: остановить или существенно затормозить вращающийся вал электродвигателя. Каким способом? В зависимости от механизма. Для пилорамы, например, быстро пустить на пилу толстое бревно с сучьями, для консольного насоса — на вход насоса в перекачиваемую жидкость подать инородное тело, например (волокнистых материалов, окалину после сварки отопительных труб).

Важное отступление для электродвигателей погружных насосов и вентиляторов!

По инструкции запуск насоса или вентилятора должен происходить при закрытой задвижке (вентиле) на выходе насоса или закрытом шибере на входе вентилятора.

После пуска агрегата задвижка или шибер открываются одновременно с измерением тока потребления электродвигателя. Постепенно открытием задвижки или шибера значение тока доводится до номинального и при этом задвижка или шибер фиксируется. Дальнейшее открытие задвижки или шибера выводит электродвигатель в режим перегрузки.

Но кто же так сложно делает — лучше сразу выбросить задвижку или шибер из схемы (что сэкономит средства) и включить агрегат напрямую. Результат не заставит долго ждать — глубинный насос может проработать и месяц, дренажный — минут 20, вентилятор — как повезет: если на выходе вентилятора есть сопротивление воздуху (узкие воздуховоды, например, или куча зерна при просушке) — работать может долго, но если сопротивление воздуху падает — двигатель быстренько переходит в перегрузку и выходит из строя.

Способ 2. Отсутствие фазы или перекос фаз.

Весь текст статьи доступен только зарегистрированным посетителям. Для просмотра текста войдите или зарегистрируйтесь на сайте. Для входа или регистрации заполните форму ниже или выберите соответствующие пункты в меню.

Подобрать и купить электродвигатели Вы можете в магазине промышленного оборудования и материалов.

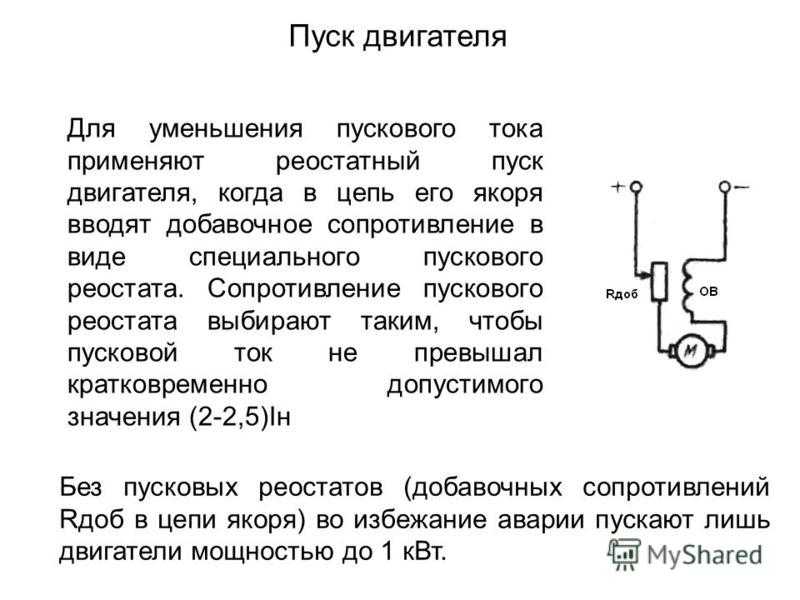

Какой вред от пускового тока?

Пусковой ток – это проблема. Это –

  • перегрузка питающей сети, приводящая к нагреву (вплоть до отгорания контактов) и проседанию напряжения;
  • чрезмерный износ, перегрузка и перегрев двигателя, у некоторых производителей среди параметров двигателя указывается максимальное количество пусков в час или в сутки – именно из-за перегрева;
  • износ и перегрузка механического привода (подшипники, редукторы, ремни), особенно обладающего большим моментом инерции,
  • помехи, вызванные включением контакторов, которые передаются не только по проводам, но и через электромагнитное поле,
  • проблемы с технологией – многие процессы нельзя начинать резко.

От пускового тока перегружается всё, и момент пуска становится в тягость вcем участникам процесса. Именно в этот критический момент может проявиться “слабое звено”. Кроме того, многие участники электропитания, работающие в этой сети, испытывают проблемы – например, лампочки снижают яркость из-за снижения напряжения, а контроллеры могут зависнуть из-за мощной помехи.

И в то же время пусковой ток – это проблема, от которой никуда не деться, если сразу подавать на двигатель номинальное питание и не использовать специальные методы.

Поэтому разберём,

Все дело в роторе

При следующих характерных признаках причину неисправности ротора следует искать в некачественной пайке его цепи:

  • перегрев ротора;
  • гудение;
  • торможение;
  • несимметричные показания токах в фазах.

Прежде чем начинать ремонтировать ротор, следует обследовать, насколько качественно была выполнена пайка его обмоток. При необходимости, стоит перепаять, то же самое нужно сделать с теми участками, которые вызывают опасения.


Смотреть галерею

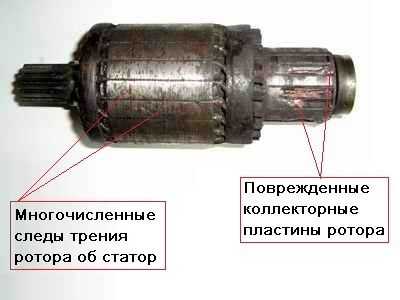

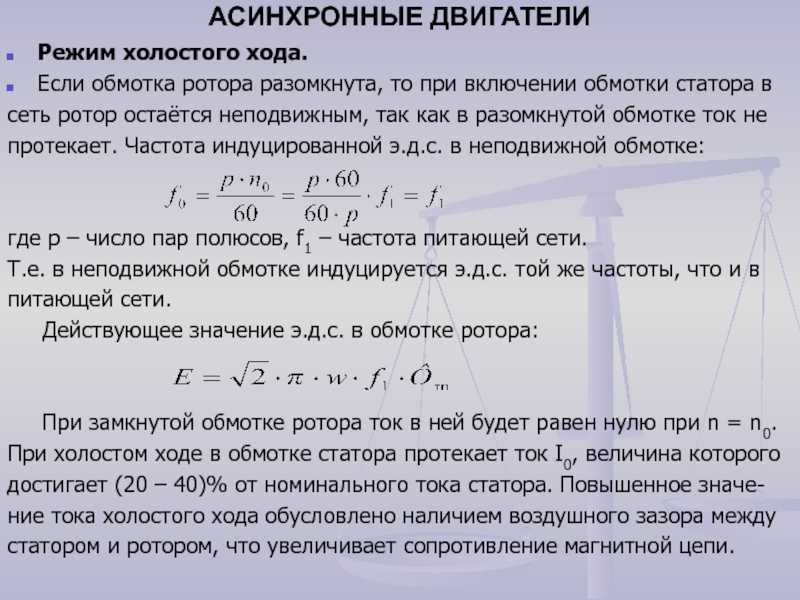

Также могут быть случаи, когда неисправность электродвигателя обусловлена тем, что ротор недвижим и разомкнут, хотя на трех кольцах одинаковое напряжение. В этом случае причина неисправности, скорее всего, кроется в разрыве проводов, соединяющие ротор с пусковым реостатом. Как правило, это обусловлено износом вкладышей, сдвигом щитов подшипников, из-за чего ротор начинает притягиваться к статору. Ремонт ротора – это замена вкладышей, а также регулировка щитов подшипников.

Помимо этого, щетки и коллектор могут искрить либо нагреваться. Это может произойти по нескольким причинам:

  • щетки пришли в негодность;
  • неверная установка щеток;
  • размеры щеток не соответствуют габаритам обоймы держателя;
  • некачественное соединение щеток с арматурой.

В этом случае достаточно в точности выставить щетки вместе с держателями.

Равномерный перегрев статора

В некоторых случаях активная сталь статора электродвигателей начинает перегреваться, хотя нагрузка имеет номинальные параметры. При этом нагрев может быть равномерным либо неравномерным. В первом случае причина может заключаться в напряжении, которое выше номинального значения или же все дело в вентиляторе. Причина такой неисправности устраняется несложно – для этого необходимо снизить нагрузку либо усилить двигатель вентилятора.


Смотреть галерею

При определении неисправностей электродвигателя также важно обратить внимание на то, как соединены обмотки статора. Обычно тут все зависит от величины номинального напряжения:

  • Для низких значений используется соединение «треугольник».
  • Для более высокого напряжения предусмотрено соединение «звезда».

Иными словами, для «треугольника» – это 220 В, а для «звезды» – 380 В. В противном случае может возникнуть перегрузка силового агрегата, что и чревато его перегревом.

Определение направления навивки обмоток

Направление магнитных потоков, создаваемых при работе электродвигателя, определяется направлением навивки проводов отдельных обмоток, задается при конструировании двигателя и не подлежит изменению.

При проверке правильность коммутации, потребность в которой может возникнуть после ремонта или профилактики, следует исходить из того, что взаимодействующие через магнитные потоки обмотки допустимо рассматривать как трансформатор.

Последнее означает, что обмотки могут быть соединены как встречно, так и равнонаправленно.

Суть эксперимента, позволяющего определить взаимное направление обмоток, состоит в том, что кратковременный переменный ток можно создать простым соединением или разрывом цепи с одним источником напряжения, функции которого возлагаются на обычную батарейку.

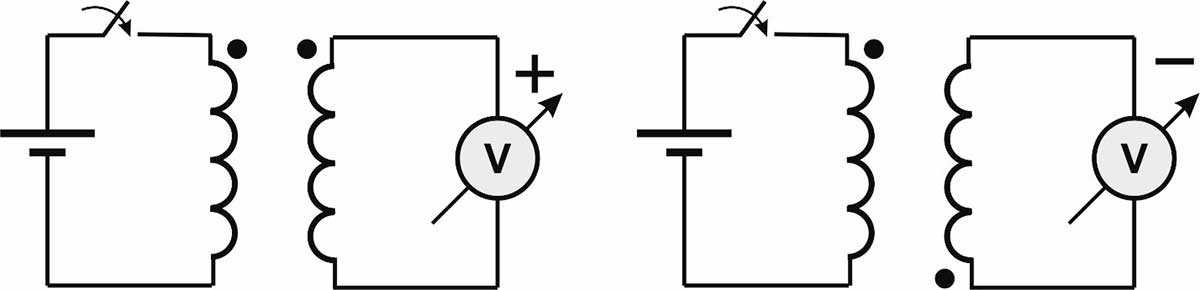

Соответствующая схема показана ниже. В ее основу положено свойство современного мультиметра автоматически определять полярность измеряемого напряжения.

Схема определения направления намотки проводов отдельных обмоток

Одна из обмоток (левая для обеих конфигураций рисунка) принимается за опорную и в нее через ключ любой конструкции (вплоть до обычного провода, который подключается к выводу обмотки и снимается с него рукой) подключается батарейка.

К клеммам второй обмотки подключается мультиметр, переведенный в режим вольтметра. Если при замыкании ключа мультиметр показывает кратковременное положительное напряжение, то направления намотки проводов совпадают. Этот случай изображен слева.

Справа показан случай встречного (в том числе по направлению генерируемого магнитного поля) включения, когда вольтметр показывает отрицательное напряжение.

Полярность напряжения условно показана знаками “+” и “-“ рядом с изображением вольтметра.

Этот эксперимент несколько более удобно проводить со старыми стрелочными аналоговыми тестерами, у которых отклонение стрелки вправо соответствует положительному напряжению, а влево – отрицательному.

Нагрев и температурные деформации.

С повышением температуры обмотки статора происходит тепловое старение витковой и корпусной изоляции. Она теряет эластичность, становится хрупкой, и вследствие этого срок службы ее сокращается. Объективно степень старения изоляции определяется ее внешним состоянием. Признаками старения изоляции являются вспухание ее в вентиляционных каналах и в местах выхода из лаза. При нажиме пальцами на изоляцию чувствуется немонолитность и ослабленность изоляции.
Местные перегревы чаще всего являются следствием дефектов активной стали или витковых замыканий. Признаком наличия местных перегревов является разница в степени расслоения изоляции в отдельных местах секции, а также следы и подтеки компаунда. Местные нагревы можно выявить при профилактических испытаниях, но перегревы, связанные с замыканием листов активной стали и витковыми замыканиями, быстро прогрессируют и чаще приводят к пробою обмотки статора во время работы двигателя. Местные нагревы могут возникать при некачественных пайках в соединениях обмотки статора. Большое влияние на состояние изоляции оказывают температурные деформации пазовой части секции, обусловленные неодинаковыми коэффициентами линейного расширения меди и стали. Несмотря на кажущуюся малую величину этих деформаций, их систематическое повторение в течение длительного времени приводит к преждевременному износу изоляции.

Греется конденсатор

На форумах часто встречаются жалобы, что нагревается не сам двигатель, а установленные в нем конденсаторы. Главная причина — ошибки в выборе емкости без учета негативного действия реактивной мощности.

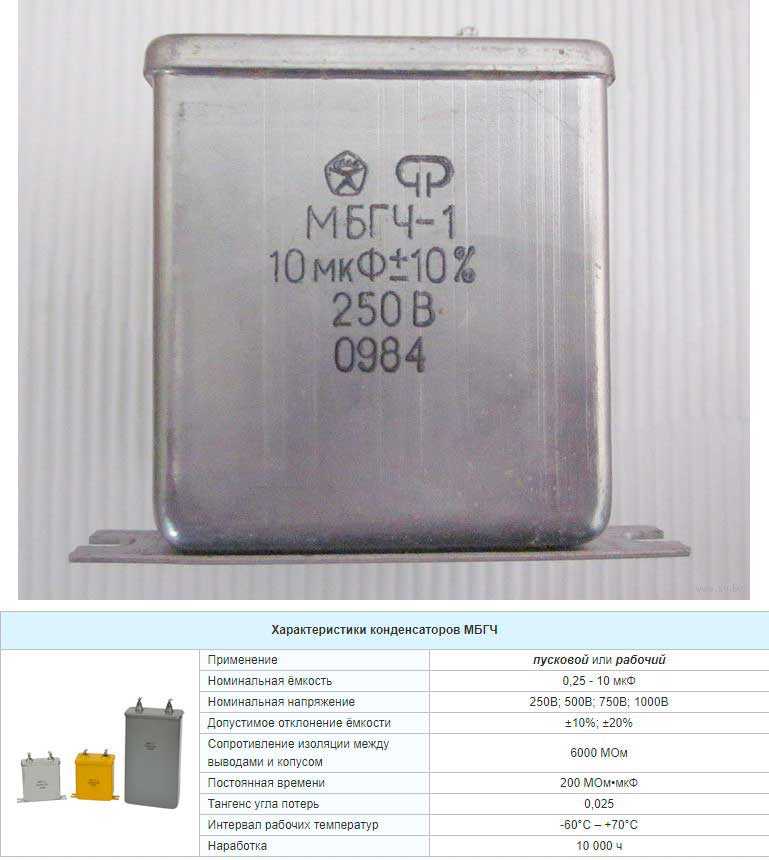

Чаще всего устанавливаются конденсаторы МБГО, для которых переменная составляющая не должна превышать 20% от номинального напряжения.

Если не удается подобрать емкость МБГО с учетом параметров электродвигателя, лучше ставить МБГЧ.

Как подключить электродвигатель 380 на 220 без потери мощности через конденсаторы, схемы

Они рассчитаны на работу на переменном напряжении и отличаются более качественным охлаждением.

Для решения проблемы многие ставят сопротивление параллельно конденсатору. Это делается только для снятия заряда после отключения двигателя. Иных функций такая конструкция не несет. Уменьшить перегрев таким способом не получится.

Если греется конденсатор электродвигателя, лучшее решение — замена на изделие с большей емкости или установка двух емкостей — рабочей и пусковой (подключается параллельно).

Переключения между устройствами может осуществляться кнопкой, вручную, по току потребления или по времени.

Как проверить проводку?

Провести диагностику электрооборудования можно с помощью вольтметра, омметра или мультиметра, специальных диагностических стендов. Проводится и компьютерная диагностика, во время которой происходит считывание кодов ошибок и основных показателей бортовой сети машины. Для самостоятельной проверки цепей и поиска неисправностей электрики достаточно одного мультиметра или сигнальной лампы.

Предохранители в бортовой сети считаются наиболее «слабым» звеном в плане долговечности. При нештатных ситуациях (например, при коротком замыкании) предохранительные элементы «берут удар на себя», защищая остальную электрику и электрооборудование машины. Предохранители восстановлению не подлежат и во время ремонта заменяются.

Статор асинхронного двигателя

Статор асинхронного двигателя представляет из себя сердечник, состоящий из пластин электротехнической стали и содержащий в себе медные обмотки, которые определенным образом уложены в пазах статора.

Как было упомянуто, сердечник статора состоит из пластин, которые изолированы друг от друга. С внутренней стороны статора есть пазы

в которые укладывается изоляция

Далее в эти пазы наматывается медный лакированный провод определенным образом, который представляет из себя обмотки статора

Асинхронный двигатель имеет три «куска» медного провода

Которые определенным образом уложены в пазы статора под углом в 120 градусов друг относительно друга.

Все 6 концов обмоточных проводов выведены в клеммную коробку, которая находится на корпусе двигателя.

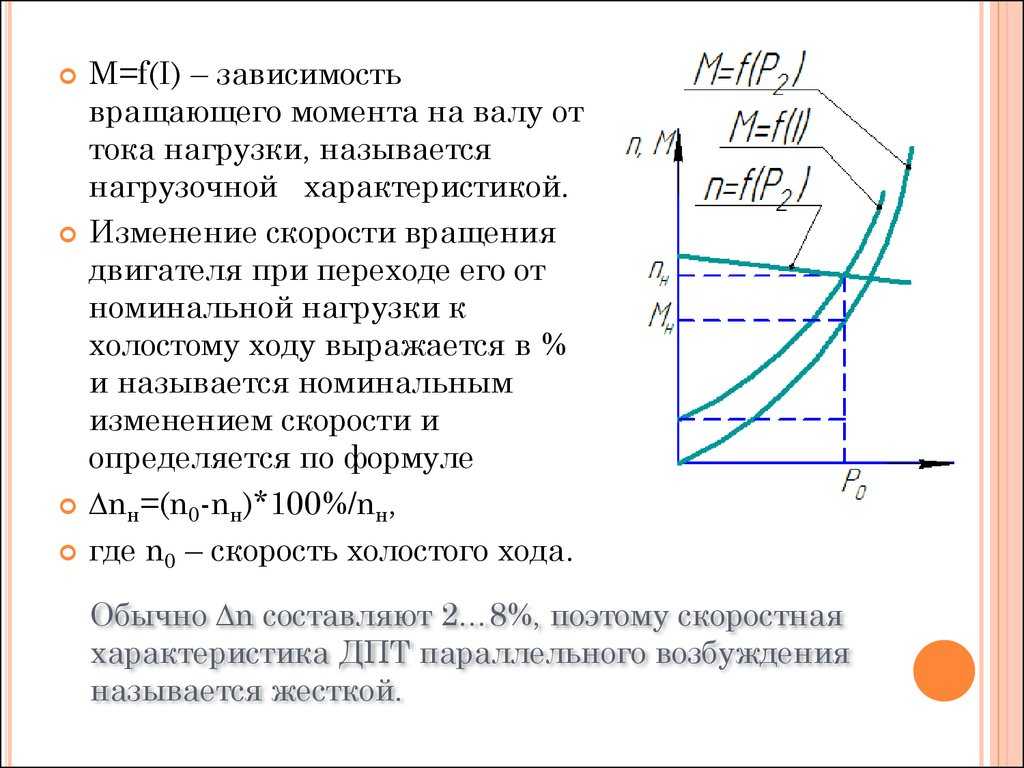

Статор двигателя, а точнее, размеры сердечника, количество катушек в каждой обмотке и толщина моточного провода из которого намотаны катушки определяют основные параметры двигателя. Например, от числа катушек в каждой обмотке зависит номинальное число оборотов двигателя, а от толщины провода, которым они намотаны, зависит номинальная мощность двигателя. Количество обмоток для трехфазного асинхронного двигателя всегда равно трем. А вот количество катушек в каждой из этих обмоток разное. Катушки могут наматывать в один или два провода. Учитывая, что номинальное число оборотов двигателя обратно пропорционально номинальной нагрузке, можно смело сказать, что скорость вращения вала асинхронного двигателя будет уменьшаться при увеличении нагрузки. Если при работе двигателя начнут уменьшаться его обороты из-за роста нагрузки, то не остановка этого процесса может привести к полной остановке двигателя. Двигатель начнет сильно гудеть, вал ротора не будет крутиться – возникнет сильный нагрев катушек, с последующим разрушением изоляции моточного провода, что приведет к короткому замыканию и возгоранию обмоток.

Реальное фото статора одного из асинхронного двигателя выглядит вот так.

Исправность обмоток статора

Для выполнения этой проверки мультиметр переводится в режим измерения сопротивления с максимальной чувствительностью (диапазон 200 Ом или аналогичный).

Трехфазный двигатель

Наиболее сложный случай – 3-фазный электродвигатель, на корпус которого выведено 6 клемм, каждая из которых отвечает за начало и конец конкретной обмотки.

В схематической форме это показано ниже

Важно здесь то, что все обмотки одинаковы

Упрощенная электрическая схема 3-фазного электродвигателя

Порядок проверки:

  • сначала мультиметром, который показывает сопротивление, определяются пары клемм, отвечающие за конкретную обмотку;
  • точно замеряется сопротивление каждой из них, а полученные значения сравнивается между собой. Отсутствие разницы свидетельствует об исправности обмоток, а также о том, что у них отсутствуют межвитковые замыкания соответствующей обмотки.

Однофазный двигатель

В отличие от своего 3-фазного аналога у однофазного, кроме снижения рабочего напряжения до 220 В, до двух уменьшается также количество обмоток: одна из них считается рабочей, а вторая – пусковой.

При этом примерно равной популярностью пользуются две схемы их соединения, которые условно показаны ниже и внешне отличаются друг от друга количеством клемм.

На практике с одной из таких схем можно столкнуться на таком популярном бытовой устройстве как стиральная машина.

Варианты соединения рабочей и пусковой обмоток однофазного электродвигателя

Вне зависимости от схемы соединения обмоток, которые выбрал разработчик машинки, выполнением нескольких измерений можно проверить сопротивление каждой из обмоток. Более мощная рабочая обмотка будет иметь меньшее сопротивление.

4-контактная схема потребует выполнения шести измерений (АВ, АС, АD, BC, BD и CD – при указании, например, АВ считается, что мультиметр подключается к точкам А и В).

Важно при этом то, что:

  • изменение положения щупов на противоположное не должно менять показаний мультиметра (AB = BA);
  • у исправного двигателя только два измерения дадут конечное значение сопротивления максимум в десятки Ом (например, AB и CD), остальные покажут разрыв.

Для трехконтактной схемы всего будет получено три результата. Наибольшее сопротивление относится к последовательному соединению двух обмоток (оно измеряется между точками А и С на правом эскизе рисунка, показанного выше), среднее – характерно для пусковой обмотки и наименьшее – для рабочей.

Проверка пробоев и утечек на корпус

Штатным прибором для определения сопротивления изоляции является мегаомметр. Бытовой мультиметр эту функцию не реализует из-за малого напряжения батарейки и относительно невысокой чувствительности самого устройства в части малых токов.

Поэтому с его помощью можно только убедиться в отсутствии пробоев. Например, для схемы, показанной ниже любое измерение DA, DB и DC должно показывать разрыв.

Контрольные точки для измерений отсутствия пробоя на корпус

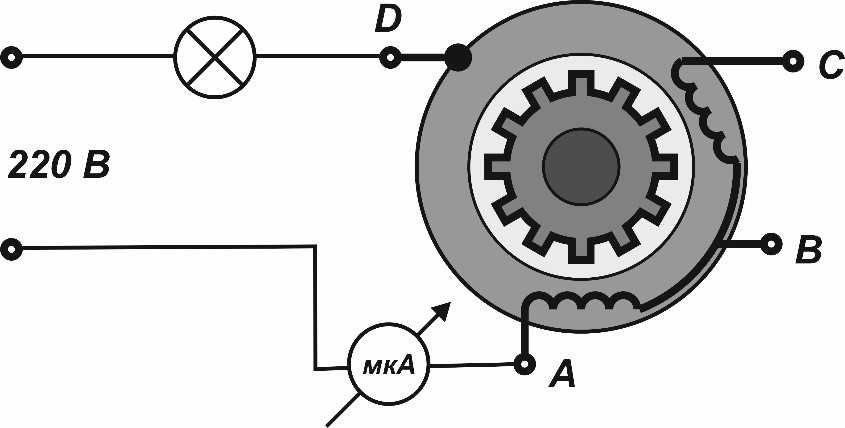

Более сложная схема показана на следующем рисунке. Суть выполняемого эксперимента состоит в искусственном увеличение тестирующего напряжения, для чего задействуется 220-вольтовая сеть.

При сборке схемы необходимо использовать обычную лампу накаливания мощностью примерно 60 Вт, которая берет на себя функции токоограничивающего резистора.

Проверка исправности изоляции с помощью сетевого напряжения

Мультиметр используется в режиме амперметра, для защиты от повреждения прибора чрезмерно высоким током измерения начинают на максимально грубой шкале, постепенно увеличивая чувствительность.

Изоляция считается исправной, если измеряемый ток I не превышает I = 1 мкА. С учетом того, что сопротивление лампы много меньше сопротивления изоляции Rиз, величину последнего находят как Rиз = 220/I МОм, причем ток в эту формулу подставляют в мкА.

При проведении описываемого эксперимента задействуется напряжение 220 В, то есть следует соблюдать все правила электробезопасности. Дополнительно двигатель должен быть демонтирован и располагаться на диэлектрическом основании.

Пуск двигателя вспомогательной фазой

Структурное построение электрической основы двигателя, в данном случае, отмечается наличием на статорном кольце двух обмоток (основной и второстепенной), геометрически смещённых на 90°.

Когда происходит включение однофазного мотора, ток ( Т1 ) протекает по основной обмотке. Поскольку исполнение катушек статора разное, в контуре второстепенной обмотки циркулирует ток ( Т2 ), более слабый и заметно сдвинутый на ф/2.

Магнитные поля, генерируемые токами ( Т1) и ( Т2 ), сдвинуты по фазе относительно друг друга. Это смещение способствует образованию магнитного поля вращения, достаточно сильного, чтобы однофазный электродвигатель запустился в работу, правда, без учёта нагрузки.

Схема пуска однофазного мотора: 1 — второстепенная фаза; 2 — основная фаза; 3 — центробежная муфта сцепления; L1, L2 — линия питающего напряжения

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Химия движения
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
