Как определить неисправность?
При появлении неисправностей в работе оборудования в первую очередь нужно проверить целостность предохранительных устройств. Если в схеме проводки происходит замыкание или скачок напряжения, предохранительные элементы первые выходят из строя, защищая основные устройства и электрооборудование, подключенное к определенной цепи. Так как визуальная проверка далеко не всегда эффективна, поиск неполадки следует осуществлять при помощи тестера — мультиметра.
Процедура диагностики заключается в извлечении предохранителей из посадочных мест и дальнейшей проверке гнезд. Если вы выявили вышедший из строя предохранитель, то это не значит, что проверку можно завершать, поскольку замыкание может произойти одновременной в нескольких цепях (автор видео — Denis Legostaev).
Если в проводке авто с карбюраторным или инжекторным двигателем произошло короткое замыкание, то нужно заняться диагностикой состояния цепей. Разумеется, если все предохранители оказались целыми. Перед диагностикой следует отключить массу, непосредственно для проверки понадобится тестер или контрольная лампочка. При использовании лампы один из ее контактов следует подключить к цоколю, а другой — к центральному контакту.
Сама проверка происходит так:
- сначала ключ в замке зажигания следует выставить в положение I;
- затем к контактам в гнездах предохранителей нужно по очередь подключить щупы тестера или лампы;
- в том случае, если лампа не горит, это свидетельствует о том, что на проверяемом участке цепи нет замыканий, если же она загорается, то замыкание было обнаружено.
Еще один немаловажный момент — это диагностика целостности электроцепей. В данном случае принцип поиска довольно простой — для диагностики вам потребуется тот же тестер (подойдет вольтметр или омметр) либо лампа с проводами. Вам необходимо будет подсоединить один из контактов пробника к кузову транспортного средства, а вторым контактом произвести замер питания в соединительных местах между собой и оборудованием.
Лучше всего начинать с середины электроцепи и сначала проверять легкодоступные места. Кроме того, для диагностики обрыва следует понимать, что чаще всего повреждение цепи происходит в местах сгиба проводки. Причем как показывает практика, в жгутах провода очень редко повреждаются.
Еще одна поломка в электроцепи — это плохой контакт в местах соединений, поиск такой неисправности лучше всего осуществлять с использованием тестера — вольтметра.
Есть два метода диагностики:
- Один щуп тестера следует подключить к кузову автомобиля, а второй к выводу соединения, измерение напряжения осуществляется в двух сторон. Учтите, что при этом падение напряжения должно составить не больше 0.5 вольт.
- Следующий метод — подключите один проводок с контактом на одном конце штекера, а второй — к контакту на другой стороне данного штекера. В том случае, если тестер покажет более 0.5 вольт, это говорит о том, что контакты на штекере следует прочистить (автор видео — канал МЗС TV).
Состав системы охлаждения Газели
Любая система охлаждения двигателя состоит из определённых компонентов, каждый из которых выполняет свою функцию. Так, чтобы понять с чего состоит вся структура системы и предназначение узлов, не достаточно посмотреть на схему. Рассмотрим, все детали, а также их характеристики.
Радиатор
Радиатор является одной из незаменимых частей системы охлаждения. Именно в этом элементе происходит охлаждение охлаждающей жидкости, которая циркулирует по системе. На Газели зачастую устанавливается радиатор алюминиевой конструкции, в котором в три ряда идут трубки.
Он имеет входное и выходное отверстие, где в первое входит горячая «охлаждайка», а со второго выходит остывшая жидкость. Охлаждение происходит за счёт встречного потока ветра, который проходит сквозь деталь.
Электровентилятор
На помощь радиатору, если он не справляется, приходит вентилятор охлаждения, который срабатывает автоматически, когда температура жидкости в системе доходит до 105 градусов. При этом, вентилятор достаточно быстро и эффективно охлаждает соты радиатора, а когда температура упала, он выключается.
Включение и выключение данного узла проводится при помощи датчика температуры охлаждающей жидкости и электронного блока управления двигателем, который регулирует все процессы работы мотора.
Термостат
Термостат — один из элементов, который знакомый почти всем автомобилистам. Элемент помогает прогревать двигатель, а также охлаждать его. Как известно у автомобильных двигателей существует два круга охлаждения, каждый из которых выполняет свою функцию. Так, если термостат закрыт, то жидкость циркулирует по малому кругу без участия радиатора.
Обычно, эта система необходима для быстрого и эффективного прогрева силового агрегата. Когда термостат открывается (при 65-70 градусах), то ОЖ начинает циркулировать через радиатор, что позволяет ей не перегреваться.
Датчик температуры
Датчик температуры — единственная электрическая часть системы охлаждения двигателя, которая считывая данные о температуре системы, отправляет их в электронный блок управления двигателем. Впоследствии «мозги» на основе полученных данных принимают решение о включении вентилятора охлаждения или нет.
Расширительный бачок
Расширительный бачок — пластиковая ёмкость, которая располагается выше остальных элементов системы охлаждения и показывает уровень «охлаждайки» в моторе. Кроме этого, в него выдавливается лишнее количество жидкости с системы.
Пробка расширительного бачка
Очень важным элементом охлаждения является — пробка расширительного бачка, поскольку именно через неё будет выдавливать горячую или кипящую ОЖ в случае перегрева силового агрегата. Также служит клапаном, который показывает наличие проблем в системе охлаждения.
Водяной насос
Один из самых важных элементов мотора — водяной насос или просто помпа. Этот узел обеспечивает циркуляцию ОЖ по всей системе. Чем быстрее работает помпа, тем быстрее происходит охлаждение движка.
Привод помпы производится при помощи ремня генератора, который приводится в действие от шкива коленчатого вала. На двигателях Газель 405 установленный современный водяной насос, не разборной, поэтому, при выходе со строя — элемент меняется в сборе.
Патрубки
На 405 моторах установлены патрубки, которые соединяют узлы системы между собой и обеспечивают циркуляцию жидкости. Родные патрубки — резиновые и при воздействии перепада температур зачастую расходятся, поэтому многие автолюбители стараются заменить их — на силиконовые, которые не дешёвые.
Радиатор печки
Использование радиатора печки — сезонное явление. Конечно, если смотреть со стороны охлаждения двигателя, то отопитель поглощает достаточное количество вырабатываемого тепла. Но, этот узел используется только в зимний период. При поломке термостата и электровентилятора печку используют, как дополнительный узел охлаждения, но в летнее время года это создаёт значительный дискомфорт.
Схема электрооборудования ГАЗ-3302, 2705 с двигателем ЗМЗ-405
Электрооборудование выполнено по однопроводной схеме: отрицательные выводы источников и потребителей электроэнергии соединены с “массой” – кузовом и основными агрегатами автомобиля, которые выполняют функцию второго провода
Бортовая сеть – постоянного тока, с номинальным напряжением 12В.
При неработающем двигателе все потребители питаются от аккумуляторной батареи, а после пуска двигателя – от генератора переменного тока со встроенным выпрямителем и регулятором напряжения.
При работе генератора аккумуляторная батарея заряжается.
Любые работы с электрооборудованием автомобиля производите только при отключенной аккумуляторной батарее.
Отсоединять или подсоединять аккумуляторную батарею можно только при выключенном зажигании.
При проверке цепей электрооборудования запрещается замыкать на «массу» провода (проверять исправность цепей «на искру»), так как это может привести к выходу из строя элементов электрооборудования.
Запрещается применять предохранители, не предусмотренные конструкцией автомобиля или рассчитанные на больший ток, а также использовать вместо предохранителей проволоку.
При замене предохранителей запрещается применять отвертки и металлический инструмент, так как это может привести к короткому замыканию в цепях электрооборудования.
Запрещается отсоединять аккумуляторную батарею на работающем двигателе, так как это приведет к выходу из строя регулятора напряжения и элементов электронного оборудования автомобиля.
Во избежание выхода из строя диодов выпрямительного блока запрещается проверять их мегомметром или контрольной лампой, питаем ой напряжением более 12 В, а также проверять такими приборами цепи электрооборудования на автомобиле без отсоединения проводов от генератора.
Проверять сопротивление изоляции обмотки статора генератора повышенным напряжением необходимо на генераторе, снятом с автомобиля, при отсоединенных от выпрямительного блока выводах обмотки статора.
При проведении электросварочных работ на автомобиле необходимо отсоединять провода от клемм аккумуляторной батареи и генератора.
Не касайтесь элементов системы зажигания и высоковольтных проводов на работающем двигателе.
Запрещается проверять работоспособность системы зажигания «на искру» между наконечниками высоковольтных проводов и «массой», так как это приведет к выходу из строя элементов электронного оборудования.
Не прокладывайте провода низкого напряжения в одном жгуте с высоковольтными.
Регулярно очищайте клеммы аккумуляторной батареи и наконечники проводов от окислов и грязи.
При подзарядке аккумуляторной батареи с помощью зарядного устройства отсоедините провода от клемм батареи.
Распиновка ЭБУ Микас 11 ет евро 3
| 1 | Не используется |
| 2 | Зажигание 2-3. Управление первичной обмоткой катушки зажигания, акт. уровень низкий. |
| 3 | Масса цепи зажигания |
| 4 | Не используется |
| 5 | Зажигание 1-4. Управление первичной обмоткой катушки зажигания, акт. уровень низкий. |
| 6 | Форсунка 2. Активный уровень низкий |
| 7 | Форсунка 3. Активный уровень низкий |
| 8 | Выход на тахометр. |
| 9 | Не используется |
| 10 | Не используется |
| 11 | Не используется |
| 12 | Вход +12В от АКБ |
| 13 | Вход сигнала с замка зажигания |
| 14 | Выход управления главным реле |
| 15 | Вход сигнала ДПКВ+ (контакт 2) |
| 16 | Вход сигнала ДПДЗ |
| 17 | Масса ДМРВ (контакт 2) |
| 18 | Вход — датчик кислорода |
| 19 | Вход — датчик детонации |
| 20 | Масса датчика детонации |
| 21 | Не используется |
| 22 | Не используется |
| 23 | Не используется |
| 24 | Не используется |
| 25 | Выход управления реле вентилятора 2 |
| 26 | Не используется |
| 27 | Выход управления форсункой 1 цилиндра |
| 28 | Выход управления РХХ (контакт 1) |
| 29 | Выход управления РХХ (контакт 3) |
| 30 | Не используется |
| 31 | Лампа СЕ, акт. уровень низкий |
| 32 | Питание ДПДЗ |
| 33 | Питание ДНД (контакт 1) |
| 34 | Вход сигнала ДПКВ (контакт 1) |
| 35 | Масса ДНД (контакт 2) |
| 36 | Масса ДПДЗ |
| 37 | Вход сигнала с ДМРВ (контакт 5) |
| 38 | Не используется |
| 39 | Вход сигнала с ДТОЖ (контакт 1) |
| 40 | Вход сигнала с датчика температуры впускного воздуха (контакт 1) |
| 41 | Не используется |
| 42 | Вход сигнала ДНД (контакт 3) |
| 43 | Не используется |
| 44 | Вход +12В от главного реле |
| 45 | Выход питания иммобилизатора |
| 46 | Выход управления клапаном продувки адсорбера |
| 47 | Выход управления форсункой 4 цилиндра |
| 48 | Выход управления нагревателем датчика кислорода |
| 49 | Не используется |
| 50 | Не используется |
| 51 | Масса контроллера |
| 52 | Иммобилизатор |
| 53 | Масса контроллера |
| 54 | Не используется |
| 55 | Не используется |
| 56 | Не используется |
| 57 | Не используется |
| 58 | Не используется |
| 59 | Датчик скорости |
| 60 | Не используется |
| 61 | Масса выходных каскадов |
| 62 | Не используется |
| 63 | Не используется |
| 64 | Не используется |
| 65 | Не используется |
| 66 | Не используется |
| 67 | Не используется |
| 68 | Выход управления реле вентилятора 1 |
| 69 | Выход управления реле кондиционера |
| 70 | Выход управления реле электробензонасоса |
| 71 | K-Line |
| 72 | Не используется |
| 73 | Не используется |
| 74 | Не используется |
| 75 | Вход запроса на включение кондиционера |
| 76 | Не используется |
| 77 | Не используется |
| 78 | Не используется |
| 79 | Вход сигнала датчика фаз |
| 80 | Масса выходных каскадов |
| 81 | Не используется |
Возможные неполадки проводки и методы их устранения
Какие неисправности наиболее характерны для электрической схемы Газелей 4216, 2003, 2705 и других моделей:
- Повреждение проводки. Если повреждение несерьезное, то такую проблему можно решить путем дополнительной изоляции цепи с помощью изоленты. При более значимых повреждениях весь участок цепи лучше заменить.
- Выход из строя предохранительного элемента. Неисправности такого плана решаются путем замены поврежденных устройств. Ни в коем случае не используйте самодельные предохранители из куска проволоки или в виде монетки, поскольку это может привести к возгоранию. Единственное, когда это возможно — когда вышел из строя предохранитель, без которого авто не заводится, к примеру, отвечающий за бензонасос, и вам нужно будет только доехать до ближайшего магазина.
- Плохой контакт оборудования с электросетью. В таком случае нужно произвести диагностику, подробная инструкция представлена выше. Если плохой контакт обусловлен окислением, то разъем достаточно будет зачистить, но если имеет место перегорание контактов, то их, вероятнее всего, придется менять. При этом учтите, что нужно определить причину, по которой контакт перегорел.
- Неполадки в работе системы зажигания. К примеру, это может быть повреждение корпуса распределителя, плохой контакт высоковольтных проводов с трамблером и свечами зажигания. Также автовладелец может столкнуться с неисправностью высоковольтников, в частности, речь идет о пробое изоляции. Такая неполадка приведет к нестабильной работе силового агрегата в целом, решить ее можно путем замены проводов.
- Выход из строя или некорректная работа генератора. Этот узел, как известно, предназначен для питания всего электрооборудования авто. Состоит он из множества компонентов, чаще всего изнашиваются щетки, перегорают обмотки, выходит из строя реле напряжения. Также нужно следить за натяжением ремня генератора — он не должен быть перетянут или не дотянут. Повреждения ремня также не допускаются — при их наличии нужно задуматься о скорой замене.
Фотогалерея «Основные неисправности»
Чиним сами
Как правило, цена диагностики и работы мастера СТО или электрика достаточно дорога. Поэтому есть смысл самостоятельно проверить проводку ГАЗели. Очень часто причиной подобных внезапных отказов является потеря контакта с массой авто. Причем, такая неприятность встречается у многих отечественных авто — та же проводка Москвич 2141 к примеру.
Чинится такая неисправность при обнаружении достаточно легко:
- Обрезаете отпавший провод сантиметров на 5-7 ниже окислившегося контакта;
- Зачищаете;
- Прикручиваете новый контакт;
- Изолируете;
- Прикручиваете к шпильке, предварительно зачистив место контакта небольшим напильником.
Отключили старый провод на машине – отметьте его на новой. Такой подход существенно упростит работу и поможет избежать ошибок
Функции электрических систем автомобиля
Схема проводки Газель 405 с двигателем семейства ЗМЗ
В любом современном автомобиле электропроводка служит для передачи сигналов к исполнительным устройствам и электронным компонентам. Соответственно, что в зависимости от функциональности транспортного средства и его технических особенностей, электропроводка имеет свои уникальные особенности.
Например, схема проводки на Газель разных модификаций отличается из-за разного расположения тех или иных электронных компонентов в автомобиле, вызванного использованием разных систем:
- Карбюраторные версии силового агрегата предусматривают свою собственную независимую систему зажигания;
- В инжекторных версиях моторов система зажигания функционирует совместно с системой впрыска топлива.

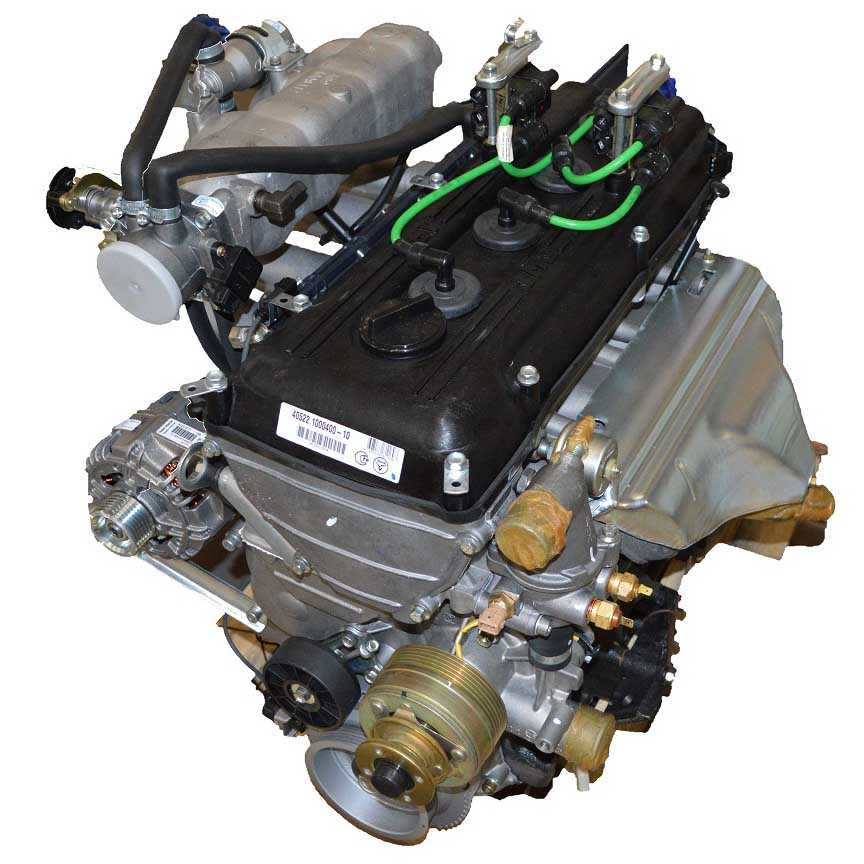

Инжекторный двигатель ЗМЗ-405.22
Виды силовых агрегатов
Горьковский автозавод, освоивший выпуск автомобилей «Газель», которые впервые вывел на автомобильный рынок в 1994 году, вначале имел двух поставщиков силовых агрегатов:
- Ульяновский моторный завод поставлял силовые агрегаты семейства УМЗ (карбюраторные);
- Заволжский моторный завод, поставлявший семейство карбюраторных и инжекторных двигателей ЗМЗ.
Это особенность отечественного автопрома, которая заключалась в унификации линейки бензиновых силовых агрегатов для Газели с легковыми автомобилями Волга производства завода ГАЗ и внедорожниками УАЗ Ульяновского автозавода, на протяжении всего времени их производства, однако схема проводки была переработана под грузовую версию.
Автомобили с такими двигателями получили в среде автомобилистов собственные имена – Газель 421 (от двигателя УМЗ-4216), Газель 405 (от двигателей семейства ЗМЗ-40522.10 и 40524) и другие.
Соответственно, что разные системы управления работой двигателя требовали иной системы электропроводки:
- Инжекторные силовые агрегаты как более требовательные к системе воспламенения горючей смеси, наделены компонентами электронного зажигания, системой управления впрыском топлива, работоспособность которых зависит от качества топлива;
- Карбюраторные версии двигателя более традиционны, однако имеют свои конструктивные особенности, соответственно, электропроводка газели в моторном отсеке выполнена несколько иначе.
В 2001 году в списке модификаций появилась дизельная версия мотора семейства Горьковского автозавода (ГАЗ), которая стала предлагаться для комплектации автомобиля.
На такую Газель электропроводка также требовалась с видоизмененными характеристиками (более мощные стартер, генератор и АКБ).
Экологические требования
Приступив к выпуску автомобиля Газель, автопроизводитель использовал имеющиеся наработки схем электропроводки, в частности двигатель ЗМЗ 402, которым комплектовались автомобили семейства Волга. Естественно, что о соответствии экологическим нормативам в те годы речи не шло.
Экологический стандарт Евро 2, который появился в странах Западной Европы в 1995 году, и регулирующий содержание вредных веществ в выхлопных газах, постепенно вынуждал и отечественных автопроизводителей видоизменять конфигурацию силовых агрегатов:
- Модернизация имеющихся двигателей внутреннего сгорания путем установки электронного впрыска топлива (инжекторная система);
- Выпуск многоклапанных двигателей (16 вместо 8-ми) позволил оснастить силовой агрегат более современной электронной системой зажигания и питания.
Модификации силовых агрегатов на Газель и их соответствие экологическим нормативам за все годы выпуска
Дополнительные меры, предпринимаемые на законодательном уровне в виде введения сертификационных требований, способствовали появлению у семейства Газелей новых силовых агрегатов, соответствующих нормам Евро-3. С 2008 года ними стали:
- ЗМЗ-40524.10;
- УМЗ-4216.
Соответственно, что и проводка на Газель 405 двигатель которой соответствовал нормам Евро-3, также как и 421-й мотор, была основательно переработана с учетом возросшей функциональности и технических особенностей работы силовых агрегатов.
Функции электрических систем автомобиля
Схема проводки Газель 405 с двигателем семейства ЗМЗ
В любом современном автомобиле электропроводка служит для передачи сигналов к исполнительным устройствам и электронным компонентам. Соответственно, что в зависимости от функциональности транспортного средства и его технических особенностей, электропроводка имеет свои уникальные особенности.
Например, схема проводки на Газель разных модификаций отличается из-за разного расположения тех или иных электронных компонентов в автомобиле, вызванного использованием разных систем:
- Карбюраторные версии силового агрегата предусматривают свою собственную независимую систему зажигания;
- В инжекторных версиях моторов система зажигания функционирует совместно с системой впрыска топлива.
Инжекторный двигатель ЗМЗ-405.22
Виды силовых агрегатов
Горьковский автозавод, освоивший выпуск автомобилей «Газель», которые впервые вывел на автомобильный рынок в 1994 году, вначале имел двух поставщиков силовых агрегатов:
- Ульяновский моторный завод поставлял силовые агрегаты семейства УМЗ (карбюраторные);
- Заволжский моторный завод, поставлявший семейство карбюраторных и инжекторных двигателей ЗМЗ.
Это особенность отечественного автопрома, которая заключалась в унификации линейки бензиновых силовых агрегатов для Газели с легковыми автомобилями Волга производства завода ГАЗ и внедорожниками УАЗ Ульяновского автозавода, на протяжении всего времени их производства, однако схема проводки была переработана под грузовую версию.
Автомобили с такими двигателями получили в среде автомобилистов собственные имена – Газель 421 (от двигателя УМЗ-4216), Газель 405 (от двигателей семейства ЗМЗ-40522.10 и 40524) и другие.
Соответственно, что разные системы управления работой двигателя требовали иной системы электропроводки:
- Инжекторные силовые агрегаты как более требовательные к системе воспламенения горючей смеси, наделены компонентами электронного зажигания, системой управления впрыском топлива, работоспособность которых зависит от качества топлива;
- Карбюраторные версии двигателя более традиционны, однако имеют свои конструктивные особенности, соответственно, электропроводка газели в моторном отсеке выполнена несколько иначе.
В 2001 году в списке модификаций появилась дизельная версия мотора семейства Горьковского автозавода (ГАЗ), которая стала предлагаться для комплектации автомобиля.
На такую Газель электропроводка также требовалась с видоизмененными характеристиками (более мощные стартер, генератор и АКБ).
Экологические требования
Приступив к выпуску автомобиля Газель, автопроизводитель использовал имеющиеся наработки схем электропроводки, в частности двигатель ЗМЗ 402, которым комплектовались автомобили семейства Волга. Естественно, что о соответствии экологическим нормативам в те годы речи не шло.
Экологический стандарт Евро 2, который появился в странах Западной Европы в 1995 году, и регулирующий содержание вредных веществ в выхлопных газах, постепенно вынуждал и отечественных автопроизводителей видоизменять конфигурацию силовых агрегатов:
- Модернизация имеющихся двигателей внутреннего сгорания путем установки электронного впрыска топлива (инжекторная система);
- Выпуск многоклапанных двигателей (16 вместо 8-ми) позволил оснастить силовой агрегат более современной электронной системой зажигания и питания.
Модификации силовых агрегатов на Газель и их соответствие экологическим нормативам за все годы выпуска
Дополнительные меры, предпринимаемые на законодательном уровне в виде введения сертификационных требований, способствовали появлению у семейства Газелей новых силовых агрегатов, соответствующих нормам Евро-3. С 2008 года ними стали:
- ЗМЗ-40524.10;
- УМЗ-4216.
Соответственно, что и проводка на Газель 405 двигатель которой соответствовал нормам Евро-3, также как и 421-й мотор, была основательно переработана с учетом возросшей функциональности и технических особенностей работы силовых агрегатов.
Коробка переключения передач
Стандартная пятиступенчатая коробка передач ГАЗ 3302 ничем не отличается от той, что устанавливается на Волгу. Отличия заключаются в количестве зубьев на валу и шестерне, а также количеством передаточных чисел. При острой необходимости можно установить коробку от Волги на Газель.
Схема устройства коробки передач Газели
Неисправность коробки выявляется водителем в ходе эксплуатации путем внешних факторов: трудность переключения передач на определенных ступенях. Причиной этой неполадки являются заусенцы, появившиеся на зубьях муфты. В лучшем случае зубья нужно прочистить, однако при запущенном положении придется менять рычаг переключения.
Неполадка в синхронности при переключении. Руководство по ремонту объясняет эту проблему порчей кольца синхронизации. Единственный выход — заменить кольцо. Худшая поломка — самостоятельное переключение передач. Этот дефект возникает из-за износа деталей коробки и пружины фиксатора. Единственно возможное решение — покупка поддержанных деталей. Если возможность замены временно отсутствует, можно ослабить крепление коробки с картером механизма сцепления. Это наиболее частые поломки, проблемы и недостатки данной модели автомобиля. Зная такие хитрости, каждый водитель сможет быстро избавиться от поломки.
Ремонт и регулировка
Неправильно отрегулированные бензонасосы «Газель-405» (инжектор) провоцируют увеличение расхода топлива и появление неестественного черного дыма. Для устранения неисправности необходимо отрегулировать работу насоса и угол впрыска. Нерабочая форсунка требует своевременной замены. А сизый дым из выхлопной системы свидетельствует о чрезмерном расходе масла. Это может быть обусловлено износом поршневых колец, которые нужно заменить.
В случае износа направляющих втулок или подшипников коленвала требуется провести их замену на новые элементы. Слишком белый дым из выхлопной системы говорит об увеличении расхода горючего. В этом случае может потребоваться замена форсунки. Если не (инжектор), необходимо проверить термостат (заменить при необходимости) или прочистить заборник топлива, обеспечить нормальную подачу горючего к форсункам.
Характерные черты мотора
После многочисленных улучшений и доработок тяговый агрегат получил массу одобрений и принят пользователями на «ура». С момента выхода запрета на выпуск изделий не соответствующих экологическим требованиям, двигатель «405», использующий инжектор и отвечающий «Евро-3» вытеснил предшественников и стимулировал разработчиков на дальнейшую модернизацию.
В сравнении с прошлыми сериями, особенности мотора:
- Изменена прошивка, управляющая мотором.
- Положительно сказалось на приёмистости мотора, уменьшило «аппетит», увеличило ресурс, электросхема стала проще.
- Устранены выточки разъёма остова и головы.
- Мера повысила прочность остова, исключила деформацию головки в момент фиксации. Кроме того, для устранения утечки газов выхлопа и смазки в результате коробления, промежуточное расстояние от камеры до камеры увеличено (на 4мм), так же удлинилась резьба болтового соединения.
- Применяется уплотнитель из металла в два слоя.
- Прежнее изделие не содержало асбеста, а так же имело изгибающуюся оплётку из металла. Обновлённый уплотнитель со встроенными упругими вставками лучше заполняет сочленения. Элемент исключает утечку газов, положительно сказывается на охлаждении двигателя. Примечательно, что обновлённое изделие в три раза тоньше устаревшего (5мм).
- Применение электронной дроссельной заслонки.
- Нововведение позволило упростить конструкцию устройства, устранив ряд элементов. Так, ликвидирован регулятор хода без нагрузок и датчик положения заслонки.
- Увеличен ремень привода вспомогательного оборудования.
Такой ход позволил установить на узел ролик, способный автоматически контролировать натяжное усилие. Решение положительно сказалось на ресурсе детали, добившись показателя в 140000км.
Доработка и замена дворников своими руками
Доработку дворников выполняют, если не удовлетворяет, как они работают. Доработка заключается в увеличении их скорости, в улучшении прижатия резинок к стеклу.
Фотогалерея «Замена щеток очистителя стекол»
Процедура замены выполняется поэтапно:
Сначала отводится нижний рычаг от стекла.
Далее находим пробку, которая удерживает лезвие. Нажав на нее, снимаем отработанную щетку.
При замене резинок, следует следить за тем, чтобы держатели не ударили по стеклу и не разбили его. Можно обмотать их тряпками или полотенцем.
На следующем этапе устанавливается щетка
Она вставляется в держатель, осторожно поворачивая деталь нужно сделать так, чтобы крючок встал на место.
Далее нужно закрепить крючок, и вернуть рычаг в базовое положение.
Общие сведения
Схема электропроводки в автомобиле ГАЗ с двигателем карбюратор или инжектор состоит из множества компонентов.
- Система зажигания. Этот узел состоит из разных компонентов, основными являются распределительное устройство, свечи, а также высоковольтные провода, передающие заряд. От работоспособности этой системы зависит функциональность двигателя и его работа в принципе.
- Оптическая система. В нее входят все внешние фары, начиная от габаритов и заканчивая стоп-сигналами и противотуманками.
- Освещение в салоне авто, в том числе на приборной панели.
- Электронная система управления двигателем (в зависимости от модели авто).
- Система стеклоочистки, включающая в себя электродвигатель и щетки стеклоочистителя.
- Топливная система, одним из основных компонентов которой является насос.
- Аккумуляторная батарея и генераторный узел.
- Аудиосистема, если имеется, и т.д.
