Датчик коленвала на приоре: назначение дпкв, принцип работы, признаки неисправности, проверка, где находится и инструкция по замене

Проверка

Проверка датчика осуществляется в два этапа: визуальная и приборами.

Визуальная проверка подразумевает под собой осмотр датчика и его частей на видимые повреждения.

На датчике не должно быть:

  • Трещин и сколов;
  • Металлической стружки на чувствительном элементе;
  • В разъем ДПКВ не должно быть влаги;
  • Разъем должен четко фиксироваться на датчике;

Так же следует проверить шкив на его целостность и соосность.

Проверяется:

  • Целостность демпфера;
  • Соосность шкива по отношению к датчику;
  • Загрязнение зубьев шкива;

Проверка датчика приборами

Проверку ДПКВ можно осуществить с помощью приборов подключаемых к ЭБУ. Следует отметить что данная проверка лишь покажет неисправность датчика в случае его полного отказа, то есть тогда, когда автомобиль перестанет запускаться.

Неисправности датчика (ДК) коленвала Приоры

С 2004 года российский производитель ВАЗ полностью отказался от производства автомобилей с двигателями, работающими с карбюраторной системой. Был сделан переход на систему электронного управления двигателя, или ЭСУД (Электронная система управления двигателем).

В просторечии водители называют этот вариант — машина с инжектором. Хотя это и не вполне соответствует истине. Инжектором, если быть точным, в этой системе является форсунка для впрыска топлива, а основой управления здесь выступает ЭБУ (Электронный блок управления).

Проще говоря, компьютер и датчики, в том числе, коленвала.

О том, как работает система эсуд, подробности

Итак, современная «Приора» это уже не «копейка» 70-х годов, и даже не «девятка» 90-х. Это вполне уже современный автомобиль, большинство функций и неисправностей которого управляется и отслеживается компьютером. Под началом различных ЭБУ находятся:

  • управление двигателем;
  • усилитель руля;
  • противоугонная система;
  • антиблокировка колёс;
  • электропакет;
  • климат-контроль.

Понятно, что самым сложным и тонким аппаратом является управление двигателем. Именно эта система связывается в единый организм самым большим количеством исполнительных механизмов и датчиков. Любая электронная система автомобиля состоит из двух групп.

  1. Датчики.
  2. Исполнительные механизмы (ИМ).

ИМ выполняют команды компьютера. А сам компьютер, подаёт эти команды, ориентируясь на заложенные в долговременной памяти таблицы и данные, полученные с датчиков. И так получилось, что именно датчик положения коленвала играет в этом ключевую роль.

Назначение и принцип работы датчика коленвала

Как и большинство систем «Приоры» датчик коленвала базируется на эффекте Холла. Ток подаётся на магнетизированный стержень с полупроводником, который резко меняет проводимость при прохождении вблизи металла. Именно поэтому ДК направлен рабочей частью на шкив привода генератора. По ободу шкива проходят равномерно расположенные зубцы. И только двух не хватает. Секрет в том, что шкив устанавливается только в одном положении относительно датчика коленвала, и оно соответствует ВМТ (Верхней мёртвой точке) первого цилиндра мотора. То есть по данным ДК, компьютер определяет, что пришло время открывать форсунки и подавать искру в цилиндры.

Неисправности и их признаки у датчика коленвала «Приоры»

При внимательном прочтении предыдущей части станет ясно, только ДК «Приоры» сообщает бортовому ЭБУ, что коленчатый вал начал вращаться и пора пускать двигатель. Следовательно, главным и единственным, в общем-то, признаком, является не запуск мотора. Так, стартер крутит, а воспламенения нет. У «инжекторного» мотора следует в первую очередь думать именно о датчике коленвала.

Внимание! Однако всегда необходимо помнить, самую точную и надёжную информацию даст только компьютерная диагностика «Приоры»! Только она покажет полную картину неисправности. Неисправность ДК может быть либо механическим повреждением, либо внутренним выходом из строя основного полупроводника

В любом из случаев двигатель перестаёт заводиться

Неисправность ДК может быть либо механическим повреждением, либо внутренним выходом из строя основного полупроводника. В любом из случаев двигатель перестаёт заводиться.

Только нужно иметь в виду, похожие признаки имеет поломка проводом разъёма датчика коленвала «Приоры». Но это легко проверяется тестером.

Вставленные в разъём щупы, при включенном зажигании и исправных проводах, должны выдать напряжение около 4 вольт. Если этого нет, неисправность в проводке.

Замена Д.К

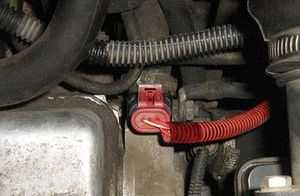

Заменить неисправный датчик коленчатого вала проще всего. Он находится в специальном гнезде справа от шкива привода генератора. Крепится всего одним болтом на 10. Следовательно, и для замены при неисправности, необходим всего один ключ этого номера. Нужно снять разъём, выкрутить болт и вытащить неисправный узел. Вставить новый и закрутить. Подключить разъём. Вот и весь ремонт.

На видео, хорошо показана замена неисправного ДК на инжекторных моторах:

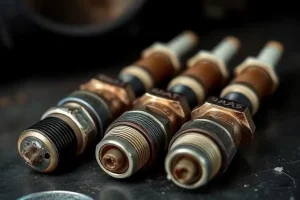

Свечи

Если с электроникой дело в порядке есть еще масса вариантов, почему двигатель не заводится. Частая причина — банально залило свечи.

Чаще всего свечи заливает зимой. Компрессия на холоде не соответствует параметрам, поэтому двигатель не сразу запускается. Часто свечи заливает из-за слабого аккумулятора, который не дает нормальную искру, проводки или же самих свечей.

Самый простой способ просушить свечи это просто зажать газ до упора в пол, и несколько секунд (10-15) покрутить двигатель стартером. Если ничего серьезного, то, как правило, заведется (зимой помогает редко), если же нет, придется сушить свечи.

Для этого их надо вытащить, очистить от нагара, например зубной щеткой, главное, чтобы зазор остался прежним (0.8-1мм), а потом просушить. Можно воспользоваться феном или даже духовкой, если торопитесь.

Предусмотрительные водители для таких случаев держат в машине запасной комплект свечей. Чтобы поутру не ехать на работу в маршрутке и не возиться с сушкой, можно просто вкрутить запасные свечи, а уже вечером, после работы, спокойно просушить основные.

Чтобы снизить риск того, что свечи будут залиты, нужно постоянно следить за аккумулятором, чтобы был всегда заряжен и раз в два — три дня, во время движения, секунд на 10 нагружать двигатель до 4500-5000 оборотов, чтобы он самоочистился от нагара и всяких отложений в камере.

Датчик положения коленвала: признаки неисправности и проверка ДПКВ

В том случае, если причиной неполадок является датчик коленвала, признаки неисправности могут быть следующими:

  • холодный или прогретый двигатель не заводится;
  • во время работы под нагрузкой возникает детонация;
  • плавают обороты холостого хода;
  • снижается мощность двигателя, пропадает динамика;
  • скачут обороты во время движения, произвольно меняются обороты и т.д.

Необходимо учитывать, что указанные симптомы могут появляться и в результате других неисправностей. По этой причине перед началом манипуляций с ДПКВ следует исключить другие возможные неполадки. Еще следует добавить, что сбои в работе датчика коленвала могут возникать не постоянно. Другими словами, неустойчивая работа ДВС или проблемы с запуском могут проявляться не всегда, хотя «чек» загорается. В этакой ситуации рекомендуется произвести компьютерную диагностику двигателя автомобиля для более точного определения причины.

Также можно проверить датчик положения коленвала самостоятельно. Для такой проверки существует несколько доступных способов, которые позволяют с относительной точностью определить работоспособность элемента. Устройство заключено в пластиковый корпус, который обычно крепится на кронштейне в месте расположения шкива привода генератора. Также к элементу может быть подключен провод, который имеет большую длину. Использование такого провода обусловлено тем, что место установки ДПКВ является достаточно удаленным.

Если визуальный осмотр ничего не выявил, тогда датчик синхронизации понадобится снять, после чего можно переходить к проверке. Элемент следует осмотреть повторно, что помогает определить повреждения корпуса, сердечника, контактной колодки. Следует добавить, что достаточно часто после простой очистки контактов и сердечников от грязи ДПКВ начинает нормально работать.

В том случае, когда видимых дефектов не было замечено, следует перейти к диагностике датчика при помощи мультиметра. Устройство переводят в режим омметра для замера сопротивления на обмотке ДПКВ. В норме показания должны составлять 550-750 Ом. Также существует способ, при помощи которого фиксируется индуктивность датчика синхронизации, но такая диагностика сложнее для реализации в гаражных условиях и требует дополнительного оборудования (вольтметр, сетевой трансформатор).

Следует отметить, что одним из быстрых способов проверки является установка заведомо исправного или нового датчика синхронизации. Если двигатель заводится и нормально работает после замены, тогда причина очевидна. Еще нужно учитывать, что во время установки датчика коленчатого вала следует правильно выставлять зазор, который присутствует между зубчатым шкивом и ДПКВ. Квалифицированная установка датчика предполагает то, что зазор между сердечником датчика и диском синхронизации составляет 0.5 – 1.5 мм. Регулировка указанного зазора возможна путем установки дополнительных шайб в месте расположения посадочного гнезда датчика коленчатого вала.

Датчики распредвала и коленвала на Lada Kalina 8 клапанов описание и нюансы замены

Датчик распредвала Калина 8 клапанов время от времени приходит в негодность. Произойти такое может по разными причинам, но результат один – деталь нуждается в замене. Аналогичная ситуация и с датчиком положения коленвала. О том, как демонтировать старые и установить новые элементы автомобиля такого типа, вы и узнаете в статье.

Датчик фаз (положения распредвала)

Эту деталь вы найдете на головке блоков цилиндров с левой стороны. Принцип работы достаточно простой. На самом распредвале есть особый штифт. Когда он проходит мимо датчика, но посылает сигнал на него. Этот момент соответствует сжатию поршня первого цилиндра.

Контроллером определяется угол распредвала. Это важная информация для систем машины и выход из строя датчика имеет определенные последствия. Информация подается в ЭБУ автомобиля, которым она используется для управления зажиганием и подачей топлива в каждый из цилиндров.

В каких ситуациях требуется замена

Если данная деталь выйдет из строя, вы увидите на панели приборов автомобиля индикатор «Check». Так ЭБУ сигнализирует водителю, что нужно проверить двигатель. Одновременно с этим меняется схема подачи топлива – оно идет одновременно во все цилиндры и вследствие этого возрастает расход.

Причиной поломки может быть механическое повреждение, а также иное. Пытаться ремонтировать сам старый узел смысла нет – стоит он немного и вы больше потратите нервов и времени.

В видео ниже вы найдете инструкцию по замене данной детали (автор ролика — Alexandr V).

Инструкция по замене

Чтобы заменить датчик распредвала, вам понадобится только ключ на «10». Использовать лучше головку с воротом или трещотку. Обычным ключом работать будет неудобно, хотя все же вполне возможно.

Схема действий по демонтажу и установке такая:

  • вначале отключите колодку с проводами, отжав фиксатор и слегка потянув ее вверх;
  • теперь при помощи ключа открутите саму деталь;
  • ее можно вытащить, слегка потянув в сторону лобового стекла;
  • установка производится в обратном порядке действий.

Сложностей в этом процессе нет, но будьте осторожны и не повредите как колодку с проводами, так и разъем под сам контроллер на блоке цилиндров.

Датчик положения коленвала

Хотя данный контроллер выходит из строя достаточно редко, его поломка может привести к самым неприятным последствиям. Вы можете просто встать посреди дороги без возможности продолжить движение.

Этот элемент установлен на крышке масляного насоса. ДПКВ передает информацию на ЭБУ, чтобы тот мог синхронизировать подачу топлива. Датчик индуктивного типа. Как уже сказано выше, из строя он выходит редко, но это становится большой проблемой.

В каких ситуациях требуется замена?

Если этот ДПКВ полностью вышел из строя, запустить двигатель у вас вообще не получится.

Но даже если он просто работает с перебоями, это можно узнать по ряду признаков:

  • плохой запуск двигателя;
  • нестабильная работа;
  • снижение мощности;
  • детонация при увеличении нагрузки.

Если вы заметили подобные признаки и других причин для них нет, меняйте датчик. Проверить его можно, протестировав сопротивление обмоток. Если показания омметра отличаются от 550-570, значит деталь неисправна. К счастью, стоит она немного и замена может производиться очень быстро.

Инструкция по замене

Чтобы заменить эту деталь, вам снова потребуется ключ на «10» и больше ничего.

  1. Отключите зажигание. Затем отсоедините колодку проводов, отжав фиксатор.
  2. Теперь отверните, используя ключ, болт крепления.
  3. Остается снять старый ДПКВ и установить новый в обратном порядке.

Как проверить ДПКВ мультиметром

Установить мультиметр в режим омметра и подключить щупы к контактам ДПКВ. Сопротивление должно быть в пределах 550-750 Ом.

Установить мультиметр в режим вольтметра (с пределом измерения до 200 мВ). Подключить щупы к контактам датчика и несколько раз поднести к сердечнику датчика стальной предмет. При исправном датчике прибор должен зафиксировать скачки напряжения. Более точно проверить ДПКВ можно не снимая его с двигателя. Вращаем шкив коленвала и следим за показаниями вольтметра. У исправного ДПКВ напряжение на выводах достигает 0,3 В.

Если ДПКВ оказался исправным, а ошибка (например, p0335) в системе управления двигателем не исчезла, значит следует очистить датчик от грязи и проверить целостность провода и качества соединений в цепи.

Напомним, система управления двигателем включает в себя ряд других датчиков, о которых мы рассказывали ранее.

О неисправности большинства датчиков системы управления двигателем можно понять лишь по горящему значку CHECK и неровной работе мотора. Это позволяет добраться до места стоянки или СТО. При выходе из строя ДПКВ двигатель сразу отказывается заводиться, так как у ЭБУ отсутствуют сведения, необходимые для управления подачей топлива и зажиганием. Снизить риск подобных неприятных ситуаций вполне возможно.

Где находится датчик детонации и уровня топлива на Lada Priora: признаки неисправности и замена

Двигателем Лада Приора управляет электронная система управления двигателем (ЭСУД), в которую входит контроллер и большое количество считывающих и контролирующих устройств. В статье рассматривается датчик топлива и датчик детонации Приора, их назначение, расположение, диагностика и замена.

Назначение и расположение датчика детонации

При взрывном самовоспламенении в камере сгорания ТВС появляется детонация двигателя. Чтобы контролировать возникновения вибраций мотора, предназначен датчик детонации (ДД) (автор видео – StarsAutoCom).

ДД представляет собой пластиковый корпус, внутри которого расположен чувствительный пьезокерамический дисковый элемент, вырабатывающий электрический импульс при механическом воздействии от возникающих вибраций, и передающий информацию контролеру ЭБУ. Находится детонационный прибор на передней стороне блока цилиндров под впускным модулем.

Типичные неисправности

Если неисправен ДД Лада Приора, компьютер выдаст код ошибки – 0327. Эта ошибка является основной причиной, по которой меняется прибор.

  • обрыв проводов;
  • поломка разъема с проводами;
  • выход из строя самого устройства.

Причины, по которым детонирует силовой агрегат, могут быть разные. Поэтому, чтобы убедиться, что причиной детонации является ДД, его нужно снять и проверить.

Как проверить и поменять?

Для обеспечения доступа к датчику детонации, машину следует установить на подъемник.

Чтобы снять устройство, нужно выполнить следующие действия:

  1. Отключить питание авто, отсоединив минусовую клемму от АКБ.
  2. Далее нужно демонтировать защиту двигателя.
  3. Найдя ДД, нужно нажать на металлический фиксатор, благодаря которому держится разъем с проводами от контролера, и отсоединить разъем.
  4. С помощью ключа на «13» необходимо ослабить болт крепления устройства и можно снимать ДД.

Фотогалерея «Замена регулятора детонации на Лада Приора»

Проверяется датчик детонации с помощью мультиметра, установив его в режим измерения напряжения. Точную диагностику можно провести только на специальном стенде.

Если прибор неисправен, ремонту он не подлежит, его меняют. Установка нового прибора выполняется в обратной последовательности демонтажу.

Назначение и расположение ДУТ

ДУТ расположен в топливном модуле, к которому относятся также бензонасос и топливный фильтр.

Главное его назначение контролировать уровень топлива в бензобаке.

В конструкцию устройства входит:

  • поплавок;
  • диэлектрическая пластина с расположенным реостатом;
  • штанга, на которой находится контактный бегунок.

Типичные неисправности

Если на панель приборов выдается неправильная информация о количестве оставшегося топлива, то причиной может стать:

  • механическое повреждение корпуса бензобака;
  • поломка поплавка;
  • неисправности электрического характера;
  • нарушение в цепи питания;
  • неисправность ДУТ.

Для определения причины нужно провести диагностику.

Как проверить и поменять?

Чтобы поменять ДУТ на Приоре, нужно достать топливный модуль.

Для этого необходимо выполнить следующие действия:

  1. Сначала демонтируем заднее сиденье.
  2. Затем выкрутив два самореза, снимаем крышку лючка.
  3. В верхней части модуля отключаем разъем с проводами.
  4. Далее, нажав на фиксаторы, отсоединяются трубки, по которым подается бензин, и наконечники тройника.
  5. Затем выкручиваем гайки крепления, снимаем провод, который идет на массу, и пружинные шайбы.
  6. На следующем этапе вынимается прижимная пластина и модуль.
  7. После демонтажа модуля от ДУТ отсоединяется разъем проводов.
  8. После установки нового устройства сборка осуществляется в обратной последовательности.

Устанавливая новый датчик, следует обратить внимание, чтобы правильно был установлен резиновый уплотнитель и пластмассовая кольцевая проставка

Назначение, устройство и принцип действия

Датчик положения коленвала двигателя в автомобиле выполняет основную опцию регулировки системы впрыска горючего. Его наличие обеспечивает синхронную работу каждой форсунки мотора и системы зажигания в целом.

Контроллер состоит из следующих компонентов:

  • 1 — капроновый каркас устройства;
  • 2 — магнитные сердечники, эти элементы выполнены из стали;
  • 3 — комплект обмотки, для которой применяется утонченный медный кабель;
  • 4 — изоляционный слой электроцепи, обычно выполнен в виде эмали либо смолы.


Схематическое устройство ДПКВ Нестабильное функционирование контроллера приведет к сбоям во времени при подаче горючего. При работе устройства управляющий модуль автомобиля, являющийся микроконтроллером, обеспечивает правильное положение поршня в конкретный промежуток времени для каждого цилиндра ДВС.

Чтобы обеспечить регулировку посредством устройства, процесс строится по такому алгоритму:

  1. Коленвал силового агрегата оснащается специальным зубчатым валом. На нем два зубца отсутствуют, это сделано специально.
  2. Когда коленвал мотора машины начинает двигаться, все зубья проходят в непосредственной близости с контроллером. Это способствует серьезному искажению его магнитного поля.
  3. При прохождении вала происходит формирование сигналов в индукционной катушке контроллера. Пакетные импульсы передаются в базу информации, которая содержится в памяти микроконтроллера. Два зубчика, которые отсутствуют на валу, считаются начальной, а также нулевой точкой. Посредством отсутствия этих зубьев микропроцессорное устройство выполняет диагностику изначального расположения коленвала.
  4. После этого микропроцессор внутри автомобиля выполняет подсчет числа сигналов, которые были отправлены устройством. Производится процедура определения положения коленчатого вала в определенный промежуток времени.
  5. Затем обработанные импульсные данные передаются управляющим блоком на контроллер, использующийся для активации топливной форсунки. Последняя выполняет подачу горючего в системе зажигания.

Если датчик положения коленвала работает корректно, то двигатель автомобиля будет функционировать с максимальной производительностью. На выделение максимальной мощности силовому агрегату потребуется минимум горючего.

Разновидности датчиков

Отдельно следует рассказать о различных типах устройств:

  1. Магнитные индукционные ДПКВ. Данный тип устройств не требует для питания отдельного аккумулятора. Для импульса управляющего модуля инициируется величина напряжения в конкретное время. Это происходит тогда, когда через магнитное поле проходит синхронизационный зубчик. Магнитное поле появляется вокруг контроллера, а само устройство контролирует обороты вала и может применяться в качестве скоростного контроллера.
  2. Контроллер Холла, его работа основана на эффекте Холла. Это свидетельствует о том, что передача тока начинается в момент, когда меняющееся поле подается на устройство. Синхронизационный вал выполняет перекрытие самого поля, посредством зубчиков взаимодействуя с полем, появившимся вокруг контроллера. Контроллер, работа которого основана на эффекте Холла, применяется в качестве распределительного устройства зажигания.
  3. Устройство оптического типа. Такая разновидность контроллеров включает в себя вал, выполняющий синхронизацию посредством отверстий либо зубчиков. Диск производит перекрытие светового потока, проходящего между диодным элементом и приемником. Последний выполняет переработку поступившего светового потока в сигнал. В результате напряжение подается на микропроцессорный модуль.


Индуктивный контроллер положения коленвала


ДПКВ Холла


Оптический контроллер положения коленвала

Назначение, расположение, принцип работы

Если надо найти, где находится датчик коленвала Лада Калина на 8 цилиндров, обратите внимание на левую сторону головки блоков цилиндров. Там располагается контроллер

Основная функция детали — контроль расположения коленвала относительно угловой части газораспределительного механизма.

В функции электромагнитного датчика входит синхронизация работы форсунок и зажигания в автомобильной системе, отвечающей за впрыскивание топлива.

При получении нужной информации, ее анализа управляющим механизмом, происходит впрыскивание смеси и регулировка зажигания. Искра попадает на свечу в тот момент, когда выполняется сжатие газов отработанного вида и их пуск. Как видим, работа всей системы зависит от правильности выполнения своих функций датчиком коленвала. Это основное звено, и без его корректной работы не может функционировать вся система впрыскивания.

Несмотря на отличие мотора Лада Калина на 8 клапанов от аналогичного 16-клапанного, на последний часто устанавливают контроллер для 8-клапанного, он способен обеспечить и этому двигателю правильную работу. Исключение составляет датчик, в котором отсутствует прорезь для сигнального диска — его нельзя ставить на движок с шестнадцатью клапанами.

Замена фишки и распиновка ДПКВ ВАЗ 2110

С течением времени происходит износ проводов, идущих на фишку ДПКВ. Расположен в нижней части двигателя и недалеко от переднего колеса, в результате на ДПКВ и его фишку попадает и оседает грязь, снег, масло, химические агрессивные среды в виде соли, что ведет к медленному окислению проводов на фишке и в последствии к их обрыву. Так как провода от фишки совмещены в единый жгут, то при его замене предусмотрена ремонтная фишка с выступающими двумя проводами длиной 15 см. Удалив поврежденную фишку, устанавливают новую на «скрутку». Точки скрутки изолируют использованием термоусадки или изоленты.

Из приведенной ниже схемы видно, что распиновка их не сложная и два провода непосредственно соединяются с контактами входа сигнала в блоке управления, проходя по всей длине жгута. Полярность соединения сигнальных проводов датчика с блоком управления должна соблюдаться. При обратной полярности система синхронизации работать не будет. Для восстановления работы ДПКВ необходимо просто поменять местами провода и проверить работоспособность, запустив двигатель.

Для чего нужен датчик фаз

Чтобы разобраться с возможными неисправностями датчика фаз, имеет смысл вкратце остановиться на вопросе о том, что он собой представляет, а также на принципе его устройства.

Так, основная функция датчика фаз (или сокращенно — ДФ) заключается в том, что определять положение газораспределительного механизма в конкретный момент времени. В свою очередь это необходимо для того, чтобы электронный блок управления двигателем (ЭБУ) давал команду на впрыск топлива в определенный момент времени. В частности, датчик фаз определяет положение первого цилиндра. Также синхронизируется зажигание. Датчик фаз работает в паре с датчиком положения коленчатого вала.

Датчики фаз используются на двигателях с распределенным фазированным впрыском. Также их используют на двигателях, где применяется система изменения фаз газораспределения. В этом случае зачастую используют отдельные датчики для распределительных валов, управляющих впускными и выпускными клапанами.

Работа современных датчиков фаз основывается на применении физического явления, известного под названием эффект Холла. Он заключается в том, что в полупроводниковой пластине, по которой протекает электрический ток, при ее перемещении в магнитном поле возникает разность потенциалов (напряжение). В корпус датчика помещают постоянный магнит. На практике это реализуется в виде прямоугольной пластины из полупроводникового материала, к четырем сторонам которой подключаются контакты — два входных и два выходных. По первым подается напряжение, а со вторых снимается сигнал. Все это происходит на основе команд, поступающих от электронного блока управления в конкретный момент времени

Существует два типа разновидностей датчиков фаз — щелевые и торцевые. Они имеют разную форму, однако работают по одному и тому же принципу. Так, на поверхности распределительного вала имеется отметчик (другое название — репер), и в процессе его вращения магнит, входящий в конструкцию датчика, фиксирует его прохождение. В корпус датчика встроена система (вторичный преобразователь), преобразующая полученный сигнал в информацию, «понятную» для электронного блока управления. Торцевые датчики имеют такую конструкцию, когда на их торце имеется постоянный магнит, который и “видит” прохождение репера возле датчика. В щелевых же датчиках подразумевается использование формы буквы “П”. И соответствующий репер на диске распределительного проходит между двумя плоскостями корпуса щелевого датчика положения фаз.

В инжекторных бензиновых двигателях задающий диск и датчик фазы настраиваются таким образом, что импульс от датчика формируется и передается на ЭБУ в момент прохождения первым цилиндром его верхней мертвой точки. Таким образом обеспечивается синхронизация подачи топлива и момент подачи искры для воспламенения топливовоздушной смеси. Очевидно, что датчик фаз оказывает непосредственное влияние на работу двигателя в целом.

Последствия выхода из строя

РџСЂРё выходе РёР· строя загорается лампочка РЅР° панели РїСЂРёР±РѕСЂРѕРІ, которая уже РЅРѕСЃРёС‚ всем привычное название «Р§РµРє». Затем ЭБУ автоматически переводит режим работы газораспределительного механизма РІ резервный режим, Рё топливо подается уже одновременно РЅР° РІСЃРµ цилиндры. Соответственно, расход мгновенно возрастает.
